Как проходят огневые испытания на присвоение группы горючести
Все пожароопасные свойства анализируемого материала основываются именно на качестве прослойки. Алюминиевый лист сам по себе не горит и горение не поддерживает. Поэтому при испытаниях на присвоение класса пожарной опасности оценивается группа факторов:
- Показатель теплоты сгорания внутреннего слоя – должен быть не менее 9,5МДж/кг;
- Класс пожароопасности строительных материалов – КМ1;
- Группа горючести – не менее Г1;
- Группа воспламеняемости – В1;
- Группа дымообразующей способности – Д2;
- Группа токсичности – Т2.
Чтобы проверить новый материал на соответствие этим значениям, проводят огневые испытания. Проводить огневые испытания уполномочены аккредитованные службы. Это , например: НИИ Кучеренко (и всеми известный эксперт Пестрицкий А.В.), ПОЖАудит; НИИ Опытное и другие.
Каково устройство натурного образца вентфасада для испытаний
Для проведения испытаний на печи, имитирующей часть стены с оконным проемом, собирается натурный образец конструкции с утеплением и облицовкой. Все в соответствии с Альбомом Технических Решений производителя. Разжигают огонь и, доводя до определенных температурных условий, оценивают как ведут себя композитные кассеты и подсистема вентилируемого фасада. Не выпадают ли куски более килограмма. Не превышают ли куски установленный размер. Соответствует ли текучесть нормам. И т.д. В целом, эта технология описана в ГОСТ. В процессе проведения пожарных испытаний составляется Протокол огневых испытаний. Уже после испытаний, по результатам оценки, эксперт выдает заверенное Заключение с присвоением класса пожарной опасности.
Всегда ли требуется проведение натурных огневых испытаний
Важно отметить, иногда экспертам не требуется проведение огневых натурных испытаний. Например, если экзаменуемая облицовка уже «сжигалась» с аналогичной подсистемой другой марки
В этом случае, аккредитованная организация, уполномоченная на проведение пожарных испытаний, может выдать Экспертное заключение с присвоением класса пожарной опасности. Подход к проведению оценки спорный, вопрос объективности носит дискуссионный характер. Поэтому многие производители работ по монтажу подсистемы для композитных панелей, а иногда и заказчики, настаивают на подтверждении свойств используемых материалов.
Как проверить является ли Заключение экспертным или основанным на натурных огневых испытаниях? Попросите предоставить Протокол огневых испытаний. Протокол есть только при непосредственных огневых испытаниях, другого не дано. С другой стороны, возможно, не стоит столь придирчиво относиться к предоставленному Экспертному заключению. Опыт и репутация эксперта слишком ценны и риск некомпетентности при оценке исключен.
Общее описание такой конструкции
Изделия
устанавливаются на несущую стену, а между ней и материалом оставляют зазор,
чтобы туда мог проникать воздух.
Благодаря
вентилируемым фасадам удается выровнять колебания температуры, избежать
разрушения и изменения формы стены, снизить расходы на ремонт в будущем.
Воздушный
зазор действует по принципу вытяжной трубы, обеспечивая удаление влаги, которая
постепенно накапливается под покрытием. Также он помогает снизить потерю тепла
и избежать проникновения холода внутрь.
Монтаж
конструкции осуществляется по разработанной схеме, позволяющей избежать
высокого внутреннего напряжения, которое обычно разрушает стены.
Достоинства и недостатки панелей
Композитные панели, как и любые другие облицовочные панели и материалы имеют свои характеристики.
К положительным качествам панелей из композитных материалов относятся показатели:
- влагоустойчивость;
- прочность;
- устойчивость к внешним воздействиям;
- пластичность панелей;
- звукоизоляция;
- легкость конструкции;
- неприхотливость в уходе;
- устойчивость к ультрафиолету;
- широкий цветовой ассортимент;
- металл внутри панели не поддается коррозии;
- легкость монтажа;
- долговечность.
Благодаря своим качествам композитные панели могут использоваться как в промышленном строительстве, так и в частом оформлении фасадов.
К недостаткам данного вида облицовочного материала можно отнести высокую стоимость покрытия по сравнению с аналогичными облицовочными материалами.
ВАЖНО!
Недорогие виды композитных панелей в составе могут иметь полимерные, также алюминиевые слои, которые имеют свойство деформироваться при высокой температуре.
Дорогостоящие виды имеют противопожарную защиту, поэтому если выбирать композитные панели, то лучше не экономить.
Преимущества систем
Композитные панели лёгкие и долговечные
Возросший спрос на фасад из алюминиевых композитных панелей вентилируемого типа обусловлен следующими неоспоримыми достоинствами:
- длительный эксплуатационный срок;
- экологическая чистота, поскольку алюминий не наносит вреда здоровью людей и окружающей среде;
- возможность создания дополнительной теплоизоляции;
- легкость в обслуживании, так как чтобы вернуть изначальную привлекательность, достаточно будет лишь вымыть вентилируемый фасад водой;
- эффективность маскировки первоначальных либо полученных при эксплуатации дефектов;
- огромное разнообразие фактур и цветовых решений, большие возможности формообразования;
- легкость и одновременно с этим прочность, что упрощает процесс монтажа и создание проекта.
Навесные алюминиевые панели позволяют воплотить в жизнь разнообразные идеи, которые реализовать стандартными изделиями невозможно.
Как проверить соответствует ли поставленный композитный лист на объект заявленным в разрешительной документации критериям
При огневых испытаниях оценивается целый спектр индикаторов. Оценка всех индикаторов в совокупности предполагает объективность. Провести испытания можно только в аккредитованных уполномоченных организаций. Однако, некоторые умельцы считают возможным проведение натурных испытаний прямо на объекте. Как вам, например, такой метод оценки: навешиваются две панели разных марок на стальные пруты, на расстоянии метра устанавливаются две газовых горелки, направленные в центр каждого листа. Зажигают горелки и смотрят, какая прогорит быстрее…
Фасад из алюминиевых композитных кассет с нанесением рисунка
Оценку композитного листа на соответствие заявленным параметрам можно проводить, заключив договор с аккредитованной организацией. Как правило, это те же институты, которые уполномочены на выдачу пожарных заключений. Для проведения такой оценки берутся пробы из уже поставленной на объект партии. Из разных паллет. Куски 10*10см, от 10 до 30 штук. Отбор проб заверяется Протоколом и передается в экспертную лабораторию.
Эксперт проводит мини испытания на специальном оборудовании. Проверяет все исследуемые показатели. И предоставляет заказчику испытаний Заключение о соответствии или отклонениях. Все экспертные институты, как правило, располагаются в центральной России, но есть печь в Златоусте Челябинской области, можно заказывать испытания и там.
Фасадные композитные панели
Структура композитных панелей включает в себя совокупность разнородных материалов, различных по эксплуатационным характеристикам, благодаря чему облицовочный материал обладает улучшенными качественными показателями.
За счет совокупности уложенных материалов обеспечивается умеренная жесткость материала и его прочность.
Композитная панель состоит из следующих конструктивных элементов:
- декоративное покрытие с лицевой стороны, часто это поливинилденфторидное вещество или же иное покрытие;
- полиэстеровое бесцветное покрытие;
- лист из алюминия;
- слой волокнистого минерального материала, либо наполнитель другого свойства;
- алюминиевый лист;
- антикоррозийный состав с внутренней стороны.
За счет сочетания различных слоев, материал используется в качестве защитного фасадного покрытия, но при этом имеет достаточно небольшой вес, что наиболее практично использовать при обустройстве вентилируемого фасада.
Эксплуатационные характеристики АКП
АКП- алюминиевые композитные кассеты – материал лёгкий, примерно 3-4 кг/м2. Это значит, что он не создает дополнительную нагрузку на фундамент здания или точку крепления конструкции – анкер, его можно крепить и на газобетон и другие пористые бетоны; никаких трудностей, связанных с перемещением при монтаже и при транспортировке, не возникает. Для бережной транспортировки он имеет верхний плёночный слой с обеих сторон, который снимается при монтаже.
Возможность изгиба создает предпосылки для широких конструктивных схем при монтаже. Угловой и радиусный гиб позволяет красиво оформить углы зданий и проёмов, а так же сложные конструкторские изыски.
Фасадный алюминий выпускается сплошным листом шириной 1220мм и 1500мм. Длина может быть любой по требованию заказчика, предел 8 метров.
Срок эксплуатации зависит от типа покрытия, но, обычно, это 25 лет без потери защитных свойств и внешнего вида.
Звукопоглощение в зависимости от толщины кассеты от 21 до 27 децибел.
Рекламный композитный лист
Отдельно упомянем про так называемый «рекламный» композит. Внешне идентичные материалы имеют совершенно разные свойства и область применения. Так рекламный композит служит технологичным экраном рекламной конструкции или вывески на фасаде здания.
Чем отличается рекламный от фасадного композита:
- Рекламный композит горит. Нет требований, предъявляемых к композиту, используемому на коробе вывески. Поэтому используют Г4.
- Он тоньше. Фасадные панели имеют толщину не менее 4мм, у рекламных панелей нет ограничений по толщине.
Композитные панели для фасада имеют прослойку белого цвета. У горючего композита, исторически, прослойка черная. Цвет прослойки – не панацея. К сожалению, слишком легко подделать цвет, дабы обмануть заказчика.
Внешнее сходство рекламного и фасадного композита обусловило применение более дешевого в качестве фасадного материала. Т.е. кассеты из композитного материала были сформированы из горючего Г4 листа. Хотя алюминиевые фасады могут изготавливаться только из материалов не ниже группы горючести Г1. Неминуемо это сказалось на репутации вентилируемых фасадов из композитных панелей.
В России известны случаи пожаров зданий с облицовкой фасадов композитными панелями. Те случаи, где применяли горючий рекламный композит, печально известны на всю страну. Это, например, Грозный-сити или жилой дом для расселения работников МЧС в Красноярске. Распространение огня молниеносно охватывало здание целиком, что не оставляло шансов на спасение. Из-за этих событий, достойный современный фасад из композитных панелей запрещали к применению в некоторых городах России, ограничивали высотность применения, в т.ч. запретили к применению на зданиях круглосуточного пребывания людей.
Сейчас ситуация с применением композитных фасадов выровнялась. В Москве облицовка композитными панелями вновь разрешена. Благодаря осознанию многих, что любой качественный материал или конструкцию можно испортить, нарушая технологию монтажа, тем более фальсифицируя продукцию. Самое востребованное всегда подделывают. Обязательно нужно подходить со всей внимательностью к вопросу выбора марки и поставщика алюмокомпозитной панели. О некоторых факторах выбора вам станет известно благодаря прочтению этой статьи.
Что такое композит
Вентфасады часто изготавливаются из древесины и специальных пластиковых покрытий, которые прекрасно смотрятся на стенах. Но при этом, композитный материал, которым выполняется облицовка фасадов, является более долговечным и доступным.

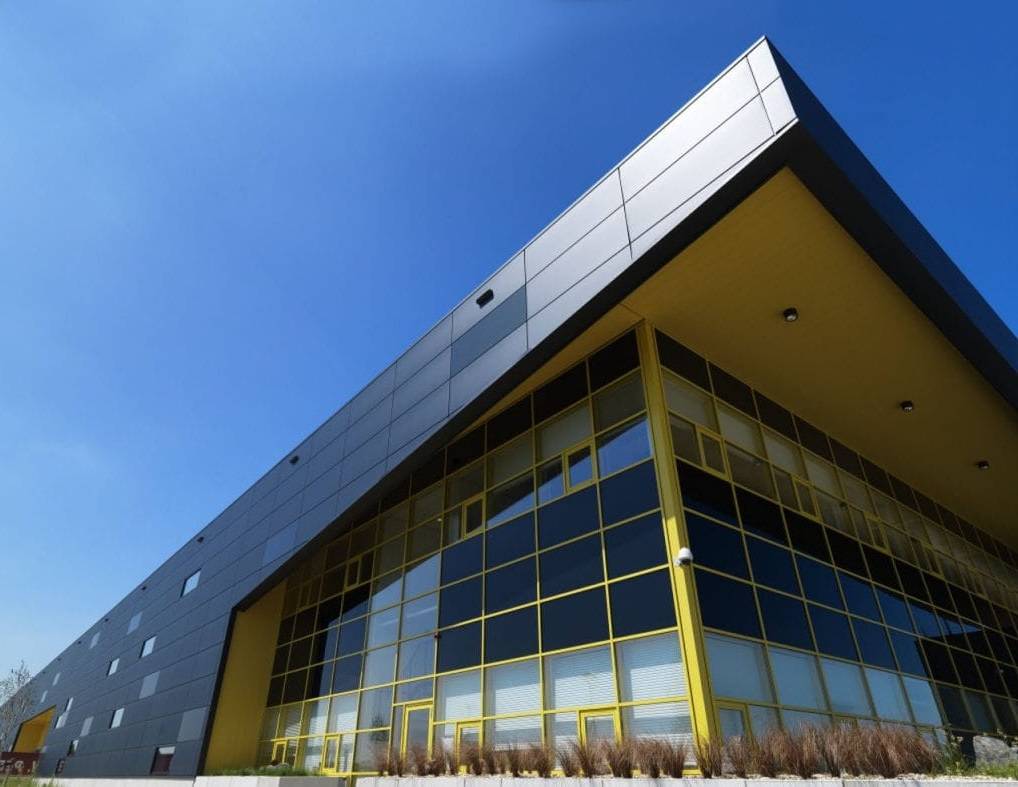

Фото — алюминиевый фасад
Композит – это алюминиевые панели, изготовленные по принципу сендвича. Конструкция системы представляет следующий вид: по центру расположено полимерное покрытие, которое служит как утеплитель, по бокам этот полимер огражден двумя пластинами из алюминия. Этот металл выбран не зря, он отлично переносит перепады температур, не поддается коррозии и известен своей легкостью, благодаря чему не нагружает фундамент здания.
Это основной момент, почему композит используется чаще, чем керамогранит. Для последнего необходим мощный фундамент, который выдержит давление до 40 тонн, а иногда и выше. Нужно отметить, что из-за большой массы, это покрытие также нуждается в упрочненном каркасе.
Фото — навесной фасад
Композитные панели, которыми покрываются фасады, могут классифицироваться по толщине материала внутри сендвича и по классу строительного покрытия. Чаще всего можно встретить классификацию по горючести системы, т. к. именно этот показатель является решающим при выборе покрытия промышленного помещения. Существует несколько классов композитов:
- Г-1 негорючий материал, отлично сопротивляется воздействию прямого огня, не распространяет дым. Является наиболее безопасным, но и дорогим;
- Г-2 средне-горючий композит. Его характеризует полимерный наполнитель серого или белого цвета, маркировка и писание характеристики в сертификате качества;
- Г-4 – наполнен горючим полимером. Внутри у него материал черного цвета, поэтому Вы не перепутаете это покрытие. Является наиболее доступным, т. к. разрешен для использования только на негорючих зданиях бытового назначения (дач, гаражей, домов коттеджей и т. д.).
Фото — конструкция панелей
Негорючие композиты используются часто также на жилых или загородных домах, изготовленных из бруса или бревен. Благодаря наличию большой цветовой палитры, хозяева здания могут оформить свой коттедж композитными фасадами, не испортив его эклектичность. В магазинах можно найти огромное количество вариантов под дерево (сосну, буку и лиственницу), которые можно отличить только профессионалу. Но также очень популярны цветные варианты: малахит, марсала, бирюза и прочие.

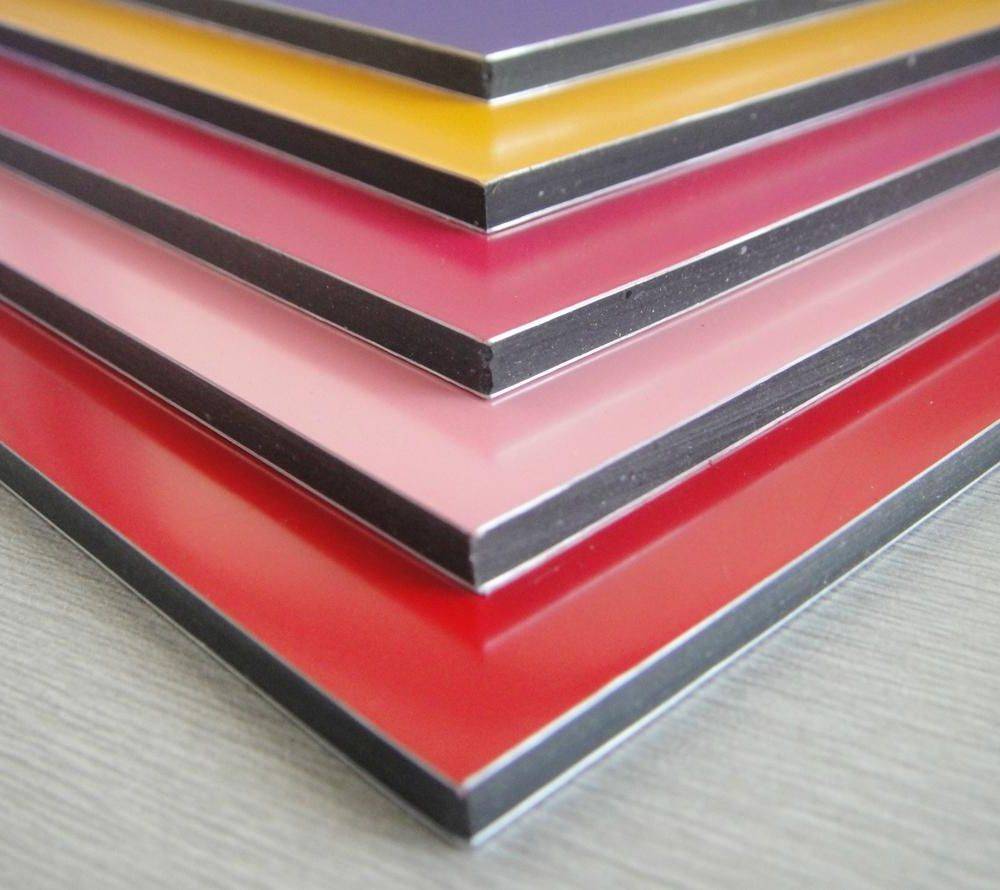

Фото — цветовая палитра панелей
Видео: производство алюминиевых композитных панелей
Виды композитных панелей
Композитные плиты отличаются по внутренней структуре и по внешнему покрытию. В зависимости от наполнителя композитные панели могут быть:
- с минеральным наполнителем. Основу составляет полиэтилен вспененный. Самый распространенный вид облицовочных многослойных плит для фасада;
- с полимерным наполнителем. Основа — пропилен или вспененный полиэтилен;
- с алюминиевым наполнителем. Основа — прослойка из сетки или поперечных пластин алюминия между основными слоями из аналогичного материала.
Кроме того, многослойные плиты могут иметь различное внешнее покрытие:
- лакокрасочное. Покрытие из полиэфирного лака;
- лакокрасочное покрытие с полиэстром. Благодаря такому составу обеспечивается стойкость цвета и долговечность окраски материала;
- лакокрасочное покрытие с добавлением фтора. Наиболее прочное, стойкое покрытие;
- покрытие из окидной пленки. Напыление с прозрачной пленкой обеспечивает стойкость цвета, надежную защиту от царапин, механических повреждений;
- покрытие с ламинированием. Данный вид плит относится к фактурным искусственным повторам натуральной древесины или камня.
Внутреннее покрытие материала может быть:
- оксидной пленкой;
- грунтовкой;
- поливинилденфторидом;
- полиэстром.
Кроме того, ассортимент композитных панелей предполагает наличие многообразных цветов и оттенков, что позволяет выбрать наиболее подходящее решение для каждого случая.
Плюсы и минусы фасадов
Композитные
панели – это один из популярных материалов. С его помощью обустраивают внешние
стены здания. С помощью фрезеровки и изгиба из них делают кассеты, которые и
помещают на подконструкцию фасада. Популярность материала связана с наличием
большого количества преимуществ:
- Небольшой вес. Один квадратный метр материала может весить около восьми килограмм. Если сравнить со сталью, то панель легче в 3-4 раза, а по сравнению с алюминиевым сплавом материал в 1,6 раза легче.
- Высокий уровень прочности. Эти свойства позволяют получить крупные кассеты для фасадов и осуществить их монтаж в минимальный срок.
- Хорошо гнется и может легко трансформироваться. Можно сделать кривую линию, закругленную или острый угол. Поэтому подходит даже для сложных архитектурных конструкций.
- Обеспечивает повышенную изоляцию. Благодаря композитным панелям улучшается звукоизоляция здания, если сравнить их со сплошными листами металла.
- Легко обрабатываются. Композит подходит для создания любых геометрических конструкций. Это можно сделать уже на самом объекте. Панели легко гнутся, сверлятся, режутся и фрезеруются.
- Выдерживают воздействие солнечных лучей, не выгорают и сохраняют устойчивость к любому влиянию окружающей среды.
- Не ржавеют. Во время производства панелей, их обрабатывают антикоррозийным покрытием. Благодаря этому они не подвергаются коррозии, что продлевает срок их эксплуатации на десятки лет.
- Выбор расцветок. Это позволяет оформить здание по вкусу.
- Не загрязняется. Изделия покрывают полиэстером и другими материалами, что позволяет им сохранить цвет и избежать влияния серы, солей, атмосферной пыли. Если фасад покрылся пылью, его легко очистить. Достаточно облить водой из шланга.
- Способен прослужить долгие годы. Производитель утверждает, что навесной вентилируемый фасад из композитных панелей способен прослужить четверть века. Но на практике можно заметить, что срок их эксплуатации больший и составляет 50 лет. За это время не нужно проводить капитальный ремонт, так как материал сохраняет внешний вид и технические характеристики.
Есть
и минусы у композитных панелей, которые не могут перекрыть достоинства:
- Проблемы с определением пожаробезопасности. По внешнему виду панели трудно различить между собой, поэтому недобросовестные подрядчики могут этим воспользоваться и подсунуть небезопасные панели под видом таких, которые не горят. Этот подход может обернуться настоящей катастрофой. Горючие панели разрешено использовать для зданий не более 10 метров высотой. Но это требование часто не соблюдают.
- Если панели некачественные и с низкой адгезией, то на поверхности фасада образуются пузыри. Иногда панели расслаиваются.
- Отремонтировать сложно. Заменить одну кассету не получится, так как придется менять соседние. Поэтому поломка требует капитального ремонта.
- Стоимость. Цена за м2 может достигать четырех тысяч рублей, но другие материалы гораздо дороже.
С
помощью композитных панелей удалось создать экстерьер не одного здания. С их
помощью облицовывают навесные вентилируемые фасады. Статистика говорит, что из
этого материала создана половина фасадов зданий. Композит широко используется в
жилых, общественных и промышленных зданиях. Его можно встретить и на
оригинальных и уникальных архитектурных объектах. С помощью этих изделий
удалось сформировать новый стиль.
Стоимость
изделий и работ определяется от сложности, этажности здания, вариантов и типов
облицовки, а также других особенностей. Обычно, в цену работ включают все этапы
от проектировки до сдачи объекта. Сформировать окончательную стоимость можно
только после изучения здания. Хоть цена и высокая, но установка такого фасада
позволит забыть о ремонте на десятки лет. Поэтому крупные суммы за установку не
останавливают покупателей.
Устройство и состав панелей
Конструкция
состоит из трех слоев: сверху и снизу лист, а посередине слой утеплителя.
Внешние слои покрыты защитными и декоративными веществами. В качестве
утеплителя используется пенопласт или любой другой материал с утепляющими
свойствами. Преимущество отдается негорючим полимерам, так как они безопаснее.
Сверху
на листы наносят покрытие, которое в дальнейшем должно предотвратить
образование ржавчины:
- Полиэстер.
Это недорогое покрытие. Оно отличается гладкой поверхностью и используется для
любого типа климата. Такие изделия хорошо гнутся и не меняют цвет при
длительной эксплуатации. - PVDF.
Это вид покрытия состоит из поливинилденфторида и акрила. Это устойчивый
материал, который противостоит негативному воздействию внешней среды. Он
обеспечивает продолжительный срок использования.
Благодаря
химико-механическому соединению панели обретают практически однородную
структуру. Покрытие не дает им прогнивать ржаветь и выцветать на солнце. Панели
выдерживают все виды механического воздействия.
Ваши мнения, господа…
Дочитать статью до конца дано не всем. И, если вы еще с нами, значит навесные фасады, скорее всего, составляют основу вашей профессиональной деятельности. Мы не претендуем на то, что суждения в статье – это истина в последней инстанции, но все-же это выжимка из опыта, и многим информация будет полезной.
Если у вас накопились мнения в процессе прочтения, пожалуйста, высказывайтесь. Рынок вентилируемых фасадов насколько молод, настолько динамичен. Изменения происходят постоянно. Производители улучшают качество и расширяют возможности применения своего материала.
Редакция сайта следит за обновлениями, и мы будем благодарны, если вы сообщите нам о новшествах.
Установка обрешетки
Обрешетка — неотъемлемая часть вентилируемого фасада. Каркас можно выполнять как из дерева, так и из алюминиевого профиля. При выборе деревянного каркаса следует иметь в виду, что элементы должны быть хорошо просушены и обработаны средствами по защите деревянных материалов (антисептиками, влагозащитными средствами).
Прежде чем монтировать обрешетку, следует подготовить стены: счистить мусор, снять старое покрытие, удалить выступы, покрыть грунтовкой.
Далее делается вертикальная разметка для обозначения мест крепления кронштейнов по вертикали. Шаг горизонтальных направляющих равен ширине панели. Кронштейны крепят к стене посредством ввинчивания саморезов.
ОБРАТИТЕ ВНИМАНИЕ!
Для предотвращения мостиков холода между кронштейном и стеной, под металлические крепления рекомендуется укладывать уплотнитель.
Обрешетку выполняют по всему периметру фасада, начиная с углового профиля. Вся поверхность каркаса должна быть вымерена отвесом и уровнем для обеспечения идеальной ровной поверхности.
Если необходимо, в процессе монтажа каркаса монтируется утеплитель. Чаще всего используют минвату, которую нанизывают на закрепленные кронштейны, а затем после монтажа профилей укладывают ветрозащитную пленку.
Ограничения использования композитных кассет на фасадах
Марок алюминиевых композитных листов много, а выбирать надо по свойствам, определяющим пригодность применения на объектах различной конструктивной пожарной опасности.
Например, перинатальный центр относится к зданиям с требованиями о применении негорючих материалов
Здания Ф 1.1. – это здания дошкольных образовательных организаций, специализированных домов престарелых и инвалидов (не квартирные), больницы, спальные корпуса образовательных организаций с наличием интерната и детских организаций;
Здания Ф 4.1. – это здания общеобразовательных организаций, организаций дополнительного образования детей, профессиональных образовательных организаций.
Объединяющие условие этих зданий – круглосуточное пребывание людей или несовершеннолетних. Мотивировано такое решение органов пожарного надзора необходимостью запаса времени для возможной эвакуации из здания.
На зданиях Ф1.1 и Ф 4.1 запрещено в отделке, в том числе и фасадов, использовать любые горючие материалы, т.е. относящиеся к степени горючести Г1, Г2, Г3, и тем более Г4, являющейся по сути горючим материалом. Вывод для многих неутешителен, применять только материалы, относящиеся к классу НГ – не горючие.
Пусть никого не смущает огромное количество объектов круглосуточного пребывания, относящихся к вышеуказанным классам конструктивной пожарной опасности, выполненных с помощью алюминиевых фасадных кассет. Поправки к ФЗ 123, касающиеся обсуждаемой темы, вступили в силу с 2014г. Раньше применять вентилируемые фасады из композита на этих зданиях было можно.
В связи с вступлением в силу поправок к закону, возникла некая «прострация» при облицовке спорных зданий. Ведь когда, к примеру, проект здания детского сада проходил экспертизу, где облицовка фасада композит, он был согласован. Затем приходилось вносить изменения в проект, а это в свою очередь означало проведение нового тендера, т.к. условия контракта существенно изменились.
На фасаде дома престарелых также нельзя применять АКП
Рынок не стоит на месте, и там где образовался спрос, поступит предложение. В качестве альтернативы алюминиевым композитным кассетам появились просто алюминиевые кассеты. Они имеют большую толщину алюминиевого листа и совершенно не имеют прослойки. Что должно было бы означать, что материал отнесут к группе горючести НГ. Но нет. Загвоздка в покраске. Дело в том, что, если материал красить, даже не горючий изначально, он сразу относится к группе горючести Г1. Хорошая новость в том, что вроде бы, научились обходить производители этот небольшой нюанс. Подробнее о алюминиевых кассетах без прослойки можно будет почитать в новых статьях на сайте.
Инструкция по монтажу
Конструкции
мало весят, поэтому не перегружают здание. Процесс монтажа простой, поэтому тип здания не имеет значения. Установка
состоит из нескольких этапов, требующих внимательности и навыков.
Разметка
Перед
облицовочными работами монтажники размечают периметр, чтобы выбрать наиболее
выгодное место для установки несущих кронштейнов. Процедура разметки
осуществляется с учетом проектной документации.
Утепление
После
того, как разметка завершена, устанавливают утепляющий слой. Процедуру проводят
в шахматном порядке. Это позволяет избежать ошибок в монтажных работах и
сформировать мостики холода.
В
ходе облицовки пользуются минеральной ватой. Она позволяет избежать влияния
низких температур и не горит.
Минерально-ватный
утеплитель крепят дюбелями в виде грибков, для установки которых в стенах
делают отверстия.
Подсистема
Дальше
устанавливают направляющие профили. На них и будет крепиться облицовка. Чтобы
все установить ровно, пользуются строительным уровнем.
Установить
направляющие очень сложно, этот процесс требует высокой точности. Если отклоняться
от правил монтажа, то фасад будет выглядеть не очень привлекательно.
Обрамления
Вокруг
окон и дверей ставят металлические откосы. Конфигурацию подбирают с учетом
замеров. Благодаря им вода не проникает на окна и двери. С помощью правильно
подобранных расцветок можно добиться гармоничного вида фасада.
Монтаж облицовки
Вентилируемые панели для фасада можно прикрепить на несущие кронштейны. Чтобы они не пропускали воздух, устанавливают прокладки, после чего утеплитель, а сверху на него воздухонепроницаемую мембрану, если она уже не прикреплена к панелям.
При
закреплении вертикальных направляющих оставляют зазор для вывода конденсата.
Его размер 2-5см. После этого размещают облицовочную панель.
Благодаря
гибкости композитных панелей становится возможным их использование в любых
строениях. Их можно прокатить вальцом и сделать круглыми для зданий с
элементами такой формы.
Если
строго следовать технологии монтажа, соблюдать строительные нормы и правила,
работа будет выполнена безупречно и не займет много времени. У такого фасада
есть все шансы простоять много лет, выдержать любое воздействие окружающей
среды и сохранить свой первоначальный вид.
Этапы установки
Монтаж полистиролового утеплителя
Монтаж вентилируемых алюминиевых панелей можно выполнять в любое время года. Стенки сооружений не нуждаются в долгих приготовлениях. Особая крепежная технология спокойно скрывает все дефекты несущего основания. При установке необходимо пройти следующие этапы:
Монтаж крепежных кронштейнов. После того как будут выставлены вертикальные крайние и горизонтальная стартовая черты на стенках, выполняют разметку под кронштейны. Расстояние между кронштейнами по вертикали варьируется от 75 до 100 см. Точная дистанция зависит от массы панелей из алюминия. Расстояние между материалом по горизонтали обусловливают габариты плит. Кронштейны монтируют на термоизоляционную прокладку. Закрепление выполняется посредством анкерных болтов, которые соответствуют по длине и диаметру. Вместе с этим закрепляют стартовый профиль и монтируют боковые откосы и внешние отливы вокруг проемов окна.
Монтаж слоя утепления. Снизу укладывание теплоизоляционного материала выполняется с опорой на изначальный горизонтальный профиль. Между компонентами не допускают зазоров. Если необходимо, подгоняют плиты подрезанием. Они должны примыкать к кронштейнам плотно. Маты выкладывают с отстранением на половину длины стороны и фиксируют временно с помощью 2 зонтичных дюбелей из пластика. Сверху утеплитель покрывают ветро- и влагозащитной мембраной, полотна которой монтируют внахлест. Обязательно проклеивают швы. Далее через утеплитель и мембрану сверлят отверстия в стенке и закрепляют дополнительно конструкцию зонтичными дюбелями – по 3 штуки на каждую плиту.
Монтаж несущих профилей из алюминия. Из вертикальных и горизонтальных профилированных компонентов собирают несущий каркас. Их прикрепляют к кронштейнам на стенке. Фиксация и монтаж элементов выполняют после скрупулезного обмера горизонтальности и вертикальности положения и соблюдения плоскости. Допустимая погрешность составляет не больше 0,2 см на 10 м. Между отрезками должен быть термокомпенсационный зазор в 10 мм. Масса облицовки выдерживает слой профилей обрешетки. После всех работ проводится тестирование конструкции на жесткость и прочность.
Монтаж отделочных материалов. Декоративные панели для фасадов монтируют на несущий каркас согласно запросам к креплениям и дизайнерскому проекту. С этой целью используются особые метизы, фиксирующие вертикальную отделку. Установка фасадов из алюминия начинается снизу с опорой на первоначальный профиль. Между компонентами оставляются температурные швы и зазоры
Особенно важно правильно закреплять угловые облицовочные элементы.
Теперь вы знаете, как монтируются вентилируемые фасады из алюминия.
Монтаж панелей и технология облицовки
В зависимости от конструкции композитного покрытия монтаж его может производиться:
- со скрытым стыковочным креплением.
- с открытым стыковочным креплением.
Плиты из композита должны крепиться с помощью элементов для фиксации.
Распорные элементы могут быть в комплекте с предоставляемым материалом. Салазки являются фиксатором панелей и в то же время направляющим элементом. При помощи на них скоб фиксируется композитный элемент. Крепить распорные салазки следует специальными заклепками.
Интервал между плитами должен быть около 0,8-1 см. Монтаж начинают с угла и последовательно укладывают элементы по рядам: один ряд над другим. Крепление осуществляется в местах пересечения шпунта и направляющей.
Укладку плит производят до полной состыковки со сводом крыши.
При монтаже композите придется выполнять фрезеровку материала. При раскрое алюминиевого покрытия следует с точностью до миллиметра рассчитывать размеры элементов. От точности фрезерной зарезки зависит качество всего покрытия.
Таким образом, облицовка фасада композитными панелями может производиться как при частном строительстве, так и на больших офисных зданиях и помещениях производственного назначения.
Благодаря жесткости, прочности и долговечности материала не потребуется выполнять ремонт фасада более чем 30 лет. Красивое и надежное покрытие не только эффективно защищает стены строения, но также служит аккуратным, практичным оформлением здания.
