Алюминиевые сэндвич панели: преимущества и недостатки, пошаговый монтаж

Монтаж кровельных сэндвич-панелей: последовательность действий

Чтобы крыша из сэндвич-панелей получилась прочной и надёжной, стоит ответственно подойти к её монтажу. Внимания заслуживает каждый этап, а потому следует придерживаться строгой последовательности действий, чтобы не нарушить технологию выполнения работ.

Тщательное соблюдение технологии является обязательным при выполнении монтажаФОТО: rusolymp.ru

Подъём панелей и укладка в проектное положение

Процесс подъёма сэндвич-панелей на значительную высоту достаточно затруднён. Такие изделия весят больше стеновых и имеют большие поперечные размеры. Кроме того, для их утепления используется наполнитель с большей плотностью.

Предпочтительно использование специальных приспособлений. Допустим подъём на поддонах на стропах при отсутствии механического либо вакуумного захвата

Для подъёма сэндвич-панелей используется специальное оборудованиеФОТО: static.tildacdn.com

Поперечный стык

Монтаж начинается с установки первой панели. Если длина ската превышает 12 м, работы ведутся от свеса к коньку. Первый элемент располагают на прогоне по скату и фиксируют при помощи саморезов, после предварительной проверки пространственного положения. Следующий элемент подрезают с нижней (торцевой) части для удаления излишков утеплителя. Поднимают наверх. Выполнив расстроповку, формируют поперечный стык. Аналогичным образом монтируют остальные элементы.

Поперечная стыковка элементовФОТО: mpcomm.ru

Продольный стык

Формирование продольного соединения осуществляется аналогичным способом. Технология идентична. Основное отличие заключается в подрезке утеплителя вдоль длинной стороны элемента и использование силиконового герметика для получения прочного и надёжного соединения. Герметизирующий состав наносится на стык непосредственно перед соединением сэндвич-панелей.

Стык требует тщательной герметизацииФОТО: pmstroi.ru

Крепление

Крепление кровельных сэндвич-панелей производят в нижнем прогибе. В местах соединения чаще всего используют специальные заклёпки. Крепёж располагают через каждые 30 см. При фиксации обязательно предусматривают зазор в 2 – 3 мм для компенсации температурной деформации.

Все элементы следует надёжно зафиксироватьФОТО: sandwich-panel.by

Монтаж фасонных элементов

С помощью фасонных элементов можно придать кровле законченный внешний вид. Их монтируют в местах соединения сэндвич-панелей. Предусматривают нахлёст в 10 см. Для обеспечения достаточного уровня герметичности, используют силиконовые составы.

Доборы обеспечат достаточный уровень герметичностиФОТО: rsp.spb.ru

Видео описание

Видео инструкция по монтажу сэндвич-панелей:

Горизонтальный

Используется чаще. Он удобнее в монтаже. Панели монтируются друг на друга, что гарантирует герметичность стыков. Снаружи фасад выглядит как цельный элемент. Подходит для сооружений, где расстояние между колоннами не превышает 6 м.

Если ведётся горизонтальный монтаж, работа начинается с цокольного этажа, самой нижней панели и постепенно устанавливают их друг на друга.

Горизонтальный способ монтажа Источник tsp-nord.ru

Вертикальный

О том, как монтировать сэндвич панели стеновые, на невысоких зданиях более экономично задумываются не все. Однако если высота строения не превышает 3-6 м, можно использовать вертикальный способ сборки.

Вертикальный способ монтажа Источник pbs.twimg.com

Панели крепят к профилям потолка и пола, скрепляя их между собой. За счёт такой установки исключаются потери тепла. Во время таких монтажных работ не сооружают строительные леса, за счёт чего экономятся деньги заказчика.

Начинают работы с панели, идущей от угла здания. Сочетать способы монтажа невозможно.

Основные достоинства и минусы

Иногда внешне данную облицовку можно спутать с виниловым или металлическим сайдингом

К преимуществам данной облицовки можно отнести следующие моменты:

• экологичность;
• высокая теплоизоляция и, как следствие, сокращение затрат на отопление;
• малый срок монтажных работ;
• невысокая толщина, экономящая полезную площадь;
• малый вес сэндвич панели, позволяющий экономить на транспортировке, и значительно упрощающий монтаж;
• эстетичный внешний вид, позволяющий не производить дополнительной наружной отделки. Однако если необходимо, снаружи можно устанавливать любые существующие облицовочные материалы;
• возможность монтажа при любых погодных условиях и температуре;
• длительный срок эксплуатации;
• высокая шумоизоляция;
• большой выбор расцветок и возможность создавать уникальные композиции путём комбинирования разных панелей;
• химическая и биологическая устойчивость;
• малая стоимость.

При монтаже двух полотен используется плотное замковое соединение

Имеется у данного материала и определенное количество недостатков:

• неспособность удерживать дополнительные конструкции. Поверх сэндвич панелей не рекомендуется устанавливать что-то тяжелое, так же следует следить, чтобы снег в зимнее время не создавал лишнюю нагрузку, поскольку она может оказаться критической.
• места стыковки желательно обклеивать уплотнительной лентой, чтобы защитить материал от промерзания.
• неустойчивость к огню панелей с некоторыми утеплителями.
• падение теплоизоляционных показателей при ошибках в установке.
• необходимость аккуратного монтажа и эксплуатации. Поврежденные участки фасадной отделки скорее всего придётся менять. При мелких повреждениях возможен и косметический ремонт.

Как самому сделать сэндвич-панели

Технологию изготовления сэндвич-панелей нельзя назвать сложной. Однако она имеет некоторые нюансы, несоблюдение которых может свести на нет все старания. Определенная сложность самостоятельного изготовления заключается в отсутствии специального оборудования – пресса.

Выбор утеплителя и наружного слоя

Вид облицовки зависит от специфики применения. Как правило, собственноручно собранные термопанели задействуют в частном домостроении. Для работы используют древесные плиты ОСП толщиной 9 мм.

Сделать самостоятельно сэндвич-панели из профнастила крайне сложно. Здесь не обойтись без оборудования для работы с металлом и агрегата для прессовки готовых изделий.

При выборе теплоизоляции предпочтение отдают пенопласту или пенополистиролу

Важно грамотно рассчитать толщину утеплителя, отталкиваясь от специфики возводимого здания и климатических особенностей региона. Габариты листов определяют по размерам будущего строения

Необходимо спланировать расстановку панелей так, чтобы минимизировать трудозатраты на раскрой и избежать отходов.

Требования к клеевому составу

Для изготовления термоплит понадобится полиуретановый клей. В условиях массового производства используют два типа состава:

• двухкомпонентный – полимеризация происходит при контакте полиольного и изоционатного компонента, перед применением клей требует подготовки;
• однокомпонентный – затвердевает в процессе взаимодействия с воздухом.

В домашних условиях используют последний вариант. Однокомпонентный состав практичней в применении и не уступает по адгезивным качествам двухкомпонентному собрату.

Клей для сборки самодельных панелей должен соответствовать следующим требованиям:

• сохранение качеств на протяжении всего срока эксплуатации;
• влагостойкость;
• экологическая безопасность – в составе не должны присутствовать токсичные компоненты;
• стойкость к температурным колебаниям – сохранение свойств в условиях от -40°С до +50°С.

Сборка сэндвич-панелей: пошаговый инструктаж

Перед тем как приступить к изготовлению, необходимо подготовить рабочую зону – место очистить от мусора. Выполнять сборку можно на невысоком столе или соорудить помост на ровном полу.

Этапы сборки сэндвич-панелей своими руками:

1. Уложить первый каркасный лист и покрыть его клеем. Состав распределяют равномерно, используя резиновый зубчатый шпатель или распылитель.
2. Разместить утеплитель. Работы проводят достаточно быстро, пока клеевой состав не высох.
3. Внутренний слой промазать клеем.
4. Наружную облицовку уложить на теплоизоляционный материал.

Далее продолжают изготовление – на собранную панель укладывают следующие листы, придерживаясь описанной технологии. Между плитами размещают слой бумаги.

При работе следует придерживаться следующих правил:

• время на распределение клея ограничено – не более 10 минут, иначе состав застынет, и слои не склеятся между собой;
• процесс полимеризации сопровождается вспениванием – в это время надо выполнить сжатие заготовок, необходимое усилие – около 18 т;
• время выдержки под прессом – около 3 часов;
• к срезке кромок и подготовке замковых соединений приступают после полного высыхания панелей – не ранее чем через сутки.

Для работы желательно привлечь помощника. Вдвоем проще укладывать большие листы материалов и можно сократить время на нанесение клея.

Создание замкового соединения

В условиях производства замки делают автоматическим путем во время прессования изделий. Ручное оборудование такого функционала не имеет, но можно разработать замковую систему своими руками. С одного торца плиты нужно прикрепить деревянный брусок, а с другого – вырезать теплоизоляционный материал. Глубина выемки должна соответствовать толщине вставки.

Полиуретановый однокомпонентный клей для сэндвич панелей Kleiberit

Влагоотверждаемый клей «ПУР 503.9» – это экологичное высокопрочное вещество, обладающее необходимой степенью эластичности, когезионной прочности. Благодаря оснащению производственных площадей компании «Профиль» высокотехнологичным оборудованием нанесение полиуретанового однокомпонентного клея для сэндвич панелей происходит равномерно, чем достигается надежное фиксирование металлических обкладок с утеплителем.

Струйный способ нанесения является эксплуатационно-практичным методом, подходящим для изготовления кровельных и стеновых сэндвич-панелей. Жидкий состав легко заполняет всю площадь облицовочного элемента, что гарантирует плотное прилегание утеплителя и полную его фиксацию при любом виде обкладки.

Наша компания применяет только немецкий полиуретановый однокомпонентный клей для сэндвич панелей торговой марки «Kleiberit», что обусловлено высокой скоростью отверждения, незаметным клеевым швом, хорошей влагостойкостью и другими отличными качественными характеристиками. Склеивание поверхностей происходит в течение 30 минут. Для полного схватывания достаточно 12 часов.

Преимуществами клеевого продукта марки «ПУР 503.9» являются:

• короткое время полимеризации;
• влагостойкость;
• деформационная прочность;
• сохранение свойств при температурных перепадах;
• эластичность соединения;
• светлый оттенок слоевых швов;
• низкий расход.

Поставляемый в заводских емкостях, не требующий дополнительных манипуляций по предварительной подготовке, он является адгезивом, способствующим ускорению процесса «спекания пирога». Ввиду практичности и универсальности смеси, склеивание слоев в стеновых и кровельных сэндвич-панелях происходит с плотным прилеганием утеплителя ко всей поверхности металлического листа. Отсутствие пустот гарантирует отличную теплоизоляцию, что позволяет эффективно использовать панельные блоки, сохраняющие тепло внутри объектов при низких температурных режимах.

Благодаря совмещению отличных физико-механических свойств, небольшой ресурсозатратности, простоты нанесения клей «Клейберит» гарантирует отличные эксплуатационные показатели наших сэндвич-панелей, увеличивает срок службы теплоизоляционных плит и многое другое. Он полностью удовлетворяет необходимым требованиям пожаробезопасности, экологичности, пригоден для изготовления блочных конструкций с различными видами теплосберегающего наполнителя.

Как вставить окно в сэндвич панель

Расположение оконных проемов закладывается на стадии разработки проекта здания. При возведении стен параллельно устанавливается крепежный каркас.

Перед вырезкой дополнительного оконного проема в уже готовом строении, необходимо детально изучить:

• Размеры готового оконного блока.
• Сторона, в которую открывается окно.
• Вентиляционные свойства.

Поспешное принятие решения недопустимо. После завершения работы владельца здания может ожидать неприятный сюрприз. Например, створки окна не будут открываться полностью или по помещению будут гулять сквозняки, даже при открывании на проветривание.

Установка оконного блока, в заранее подготовленный каркас:

• Оконный блок помещается в гнездо, ограниченное направляющими каркаса.
• При помощи клиньев и уровня выравнивается в правильное положение.
• Крепится к каркасу саморезами или аналогами.
• Швы и промежутки между блоком и стеной заполняются герметичным материалом.

Особенности сэндвич-панелей

Благодаря сэндвич-панелям стало возможным появление очень популярной на сегодняшний день технологии быстрого возведения зданий. Таким образом можно за короткое время обустроить объект, вне зависимости от погоды. Быстровозводимые постройки сооружается, как правило, в течении 2-3 недель (включая время на составление проекта). Сложность возводимой конструкции некоторым образом влияет на продолжительность реализации строительства.

Монтаж сэндвич-панелей

Однако в любом случае это происходит намного быстрее, чем при использовании кирпича, пеноблоков и других традиционных материалов. Такие быстрые сроки возведения объясняются небольшой общей массой объекта. В таком случае нет нужды в монолитном мощном фундаменте, на закладку которого обычно уходит очень много времени и ресурсов: а ведь именно устройство основания «съедает» значительную часть времени и средств. Сооружение быстровозводимых зданий осуществляется силами небольшой группы монтажников (3-4 человека) без привлечения специализированной техники. В этом случае вполне можно обойтись ручными приспособлениями.

Порядок проведения строительных работ:

1. Проектировка. Для экономии времени зачастую идут путем применения подходящего типового проекта, в который можно внести индивидуальные изменения.
2. Для достаточно крупных сооружений рекомендуется использовать в качестве фундамента железобетонные панели. Однако, если постройка достаточно небольшая и легкая, допустим фундамент из кирпича или бетонного камня с дополнительным слоем гидроизоляции.
3. Для установки отдельных элементов потребуется надежный каркас, для сооружения которого могут использоваться пиломатериалы или металлический профиль. Процедура монтажа осуществляется шуруповертом и специальным фиксатором. При должной квалификации исполнителей наращивание конструкции происходит очень быстро.

Минусы сэндвич-панелей

Имеются у материала также слабые места:

Самонесущая конструкция стенки. Применение на ней дополнительной нагрузки запрещается.

Хрупкость наружных слоев

Это предъявляет повышенные требования осторожности при транспортировке, складировании и установке панелей. Значительные повреждения поверхности невозможно отремонтировать: такой элемент приходится менять

Учитывая этот момент, рекомендуется при закупке материала делать запас на возможные потери.

Требования к строгому соблюдению монтажной технологии. Специфика конструкции сэндвич панелей такова, что в случае даже небольшого нарушения горизонтальности и вертикальности установки может произойти разгерметизация соединительных участков. В результате это приводит к ухудшению теплоизоляционных и несущих характеристик конструкции. Устанавливать сэндвич-панели необходимо максимально ровно

Не рекомендуется использовать изделия на основании дешевого пенополистирола, которые через 5 лет заметно теряют свои первоначальные свойства.

Монтаж стеновых сэндвич-панелей: технология выполнения работ своими руками

Порядок монтажа стеновых сэндвич-панелей имеет множество нюансов. Приступая к выполнению работ, следует внимательно ознакомиться с последовательностью действий, чтобы обеспечить прочное соединение элементов с основанием.

Монтаж стеновых панелей имеет множество нюансовФОТО: krovelson.ru

Подъём панелей и установка в проектное положение

Технология монтажа напрямую зависит от выбранного способа установки. Возможно формирование продольного и поперечного стыка. Выбор конкретного варианта определяет начальную точку, от которой начинается монтаж.

Порядок монтажа может отличатьсяФОТО: km812.ru

Продольный стык

Технология монтажа включает следующие основные этапы:

Иллюстрация	Описание действия
	Разгрузка панелей должна выполнять с помощью крана либо вилочного погрузчика с тщательным соблюдением техники безопасности. Обязательно следует произвести внешний осмотр, чтобы убедиться в соответствии материала требуемым характеристикам, отсутствии повреждений. Пачки следует распределить вокруг возводимого сооружения на горизонтальной поверхности, не складируя друг на друга, защитив от солнца, дождя и грязи
	На подготовленное и выровненное основание укладывается широкая бутиловая лента. Её внутренняя кромка должна соприкасаться с колонами. В местах соприкосновения следует предусмотреть нахлёст в 50 мм
	Сверху на бутиловую укладывается уплотнительная лента, обеспечивая соприкосновение с колонами. Края следует соединять встык. В углах уплотнительную ленту следует подрезать таким образом, чтобы до края стены оставалось по 50 мм для обеспечения достаточного уклона цокольной направляющей
	Устанавливаем цокольную направляющую на расстоянии 7 – 9 мм от колонн. Отверстия для конденсата должны находиться на внешней стороне направляющей. Элементы в углах соединяем встык. Внутреннюю часть вырезаем. Крепим элемент.
	Устанавливаем бутиловую ленту в цокольную направляющую, чтобы она прилегала к внутреннему краю. В местах соединения предусматривается нахлёст в 50 мм
	Устанавливаем минераловатную изоляцию. Элементы укладываем встык
	Крепим цокольную планку по наружному краю цокольной направляющей с нахлёстом в 100 мм. На углах делаем отгибы под углом 90º
	На колоны крепим уплотнитель, отступив от наружного края 20 мм
	Перед монтажом сэндвич-панели снимаем с неё защитную плёнку полностью или частично. Полное удаление должно быть выполнено сразу после окончания монтажных работ. Используя захваты, поднимаем первую сэндвич-панель и устанавливаем её в нужном месте, ориентируясь на проектную документацию. Край панели должен располагаться посередине колоны
	Устанавливаем следующую панель вертикально, предварительно нанеся на замок предыдущей герметик

Поперечный стык

Технология вертикального монтажа сэндвич-панелей практически аналогична инструкции для горизонтальной установки. При выполнении монтажных работ следует добиться плотного прилегания сопрягаемых элементов, что в ряде случаев вызывает серьёзные трудности из-за большого веса и габаритов панелей.

Сэндвич-панели должны плотно прилегать друг к другуФОТО: minikrane.ru

Предлагаем посмотреть видео, наглядно демонстрирующее порядок выполнения работ:

Watch this video on YouTube

Крепление

Для фиксации сэндвич-панелей используются чаще всего самонарезающие винты. Их крепят с шагом в 400 мм. Типоразмер крепёжных элементов выбирается с учётом типа и поперечных размеров, прикрепляемых сэндвич-панелей и особенностей каркаса. Чтобы соединение получилось достаточно прочным, следует выбирать место для крепежа на расстоянии более 50 мм от края.

Для крепления сэндвич-панелей следует использовать специальный крепёжФОТО: edelveis72.ru

Закручивать самонарезающие винты следует с использованием уплотнительной шайбы из каучука. Нужно добиться полного соприкосновения с рабочей поверхностью. При этом необходимо избегать сильной деформации шайбы.

Более подробно с нюансами крепления сэндвич-панелей можно познакомиться в следующем видео:

Watch this video on YouTube

Монтаж фасонных элементов

После окончания монтажных работ крепят доборные элементы. Благодаря их наличию удаётся увеличить срок службы строительной конструкции, дополнительно улучшая внешний вид здания.

Технология выполнения работ предполагает монтаж снизу вверх. При установке цокольных элементов и отливов для обеспечения достаточной водонепроницаемости используется герметик с подходящими характеристиками. Для их фиксации применяются самонарезающие шурупы с шапками такого же цвета, что и основная поверхность.

Доборные элементы увеличат срок службы строенияФОТО: 9234022.ru

Каркасные здания из сэндвич-панелей

Сэндвич и СИП-панели используются также при возведении т.н. «безынерционных» (каркасных) построек. Данная технология характеризуется применением материалов с хорошими утепляющими способностями при небольшой теплоемкости. Отличаются такие объекты очень быстрым повешением температуры воздуха в помещениях, во время чего станы остаются прохладными. Их стараются делать максимально герметичными, что дает возможность затрачивать на обогрев минимальные средства.

Каркасное здание из сэндвич-панелей

Безынерционные конструкции из СИП-панелей действуют по принципу термоса: стены их остывают быстро, а воздух остается теплым продолжительное время даже после выключения отопления. Подобная технология широко используется при возведении современных дач и загородных коттеджей с временным проживанием. Учитывая требования по герметичности, в таких домах потребуется достаточно сложная система вентиляции, воздуховоды которой сооружаются из керамических труб или кирпичных коробов.

С точки зрения экономичности каркасные сооружения являются наиболее дешевыми (особенно если используются СИП-панели). Даже с учетом обязательности применения дорогостоящей приточно-принудительной вентиляции затраты на сооружение каркасного дома уступают кирпичным аналогам примерно на 1/3. Следует иметь в виду, что любое быстровозводимое здание по долговечности на порядок уступает кирпичным или пеноблоковым сооружениям. Строго говоря, подобные сооружение предназначены для проживания одного поколения.

Основные нюансы при резке материала

В большинстве случаев, для полного завершения монтажа понадобиться резка панелей под удобный нам размер.

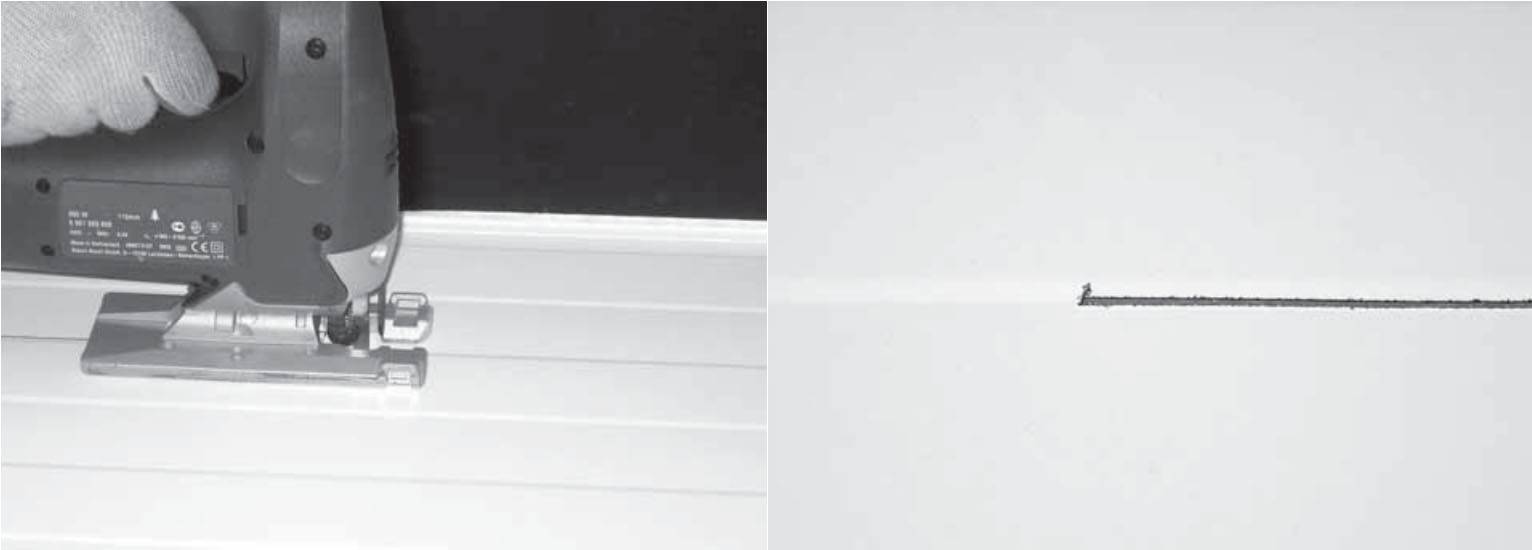

Резка пластиковых полотен при помощи электролобзика

Чем резать разнообразные сэндвич панели – метод обработки отличается в зависимости от того, какой материал применялся при изготовлении изделия:

• изделия из пластика пилятся простой ножовкой или же электролобзиком. При помощи последнего приспособления процесс резки проходит значительно легче, к тому же, качество спила получается выше;
• стальные полотна режутся ножницами по металлу. Можно использовать лобзик или циркулярную пилу, которые предназначены для холодной обработки. Поскольку сталь всегда покрывается защитным слоем, при резке нужно не допускать возможность его перегревания — это исключает использование болгарок, шлифовальных машинок и плазменной резки;
• СИП-панели необходимо резать с учётом того, чтобы сохранить в целости кромку изделия и обеспечить возможность ровного присоединения. Не следует использовать электролобзик. Рекомендуются к применению циркулярные электропилы, либо ручные приспособления.

Монтаж оконных откосов в сэндвич панели: технология и требования

Как правильно и быстро осуществить монтаж окон в сэндвич панели и можно ли это выполнить самостоятельно? Обычно такие вопросы возникают при замене старых оконных блоков на новые, пластиковые или деревянные. Требования к оформлению оконного проема следующие:

• Надежная тепловая изоляция.
• Долгая сохранность.
• Нетребовательность в уходе.
• Привлекательный внешний вид — ровные линии, гладкая поверхность, нейтральные цвета.

Монтаж оконных сэндвич-панелей самостоятельно можно осуществить, обладая некоторыми знаниями, навыками в строительном деле и минимальным набором строительных инструментов. Утепление таким методом особенно актуально в строениях из кирпича, бетонных панелей или блоков, в связи с особенностями строительного материала стен.

Секреты выбора

Перед тем, как сделать окончательный выбор, нужно обратить внимание на такие нюансы:

• Вид утеплителя:
  • Минеральная вата. Безопасна и экологична, хорошо держит тепло. Но требует дополнительной гидроизоляции.
  • Пенополистирол. Экологичный материал, который держит тепло и не подвергается воздействию влаги. Есть минус – высокая пожароопасность.
  • Пенополиуретан. Отличные технические качества, но пожароопасен.
  • Пенополиизоцианурат. Прочный, влагостойкий утеплитель, имеет повышенную термостойкость и практически не горит.
• Толщина панели. Она влияет не только на свойства, но и на цену.
• Производитель. Нужно выбирать проверенного производителя, тогда не получится так, что куплен будет некачественный материал.

Основные преимущества сэндвич-панелей

• Легкость монтажа, скорость сборки, малый вес и, соответственно, не очень высокая нагрузка на фундамент дома.
• Хорошая теплоизоляция (некоторые виды панелей производятся уже с утеплителем из базальта).
• Меньшая толщина облицовки и перегородок, и, как следствие, оставление большего пространства в помещении.
• Хорошая устойчивость к температурным перепадам, что позволяет использовать материал для наружных отделок.
• Отличный внешний вид, не требующий дополнительного декорирования.
• Возможность применения материала для любой климатической местности.

Информацию  о том, как возводится обрешетка под профнастил, можете найти по этой ссылке.

Как видно из вышеперечисленного, сэндвич-материал можно применять как для внутренней облицовки и в качестве дополнительного утеплителя стен, так и для наружных фасадных работ.

Особенности структуры

Название материала, в принципе, само по себе говорит о его многослойной структуре.

Многослойная структура подразумевает использование защитного и теплоизоляционного слоя

В эту структуру входят следующие слои:

• передняя и задняя поверхность стеновых сэндвич панелей представляет собой жёсткое покрытие, защищающее утепляющий слой от внешних повреждений и обеспечивающее прочность, и жёсткость конструкции. Роль данного материала обычно играет алюминиевые сплавы или легированная сталь. В некоторых случаях, может применяться магнезитовая плита или ПВХ;
• внутренним слоем является утеплитель. Соединение всех слоев производится при помощи клея методом прессования.

Устройство сэндвич панелей может отличаться наличием профилированной поверхности с лицевой стороны – так, у фасадной облицовки она есть, а у кровельных может отсутствовать вовсе.
