Как и чем закрыть цоколь на винтовых сваях

Варианты отделки цоколя

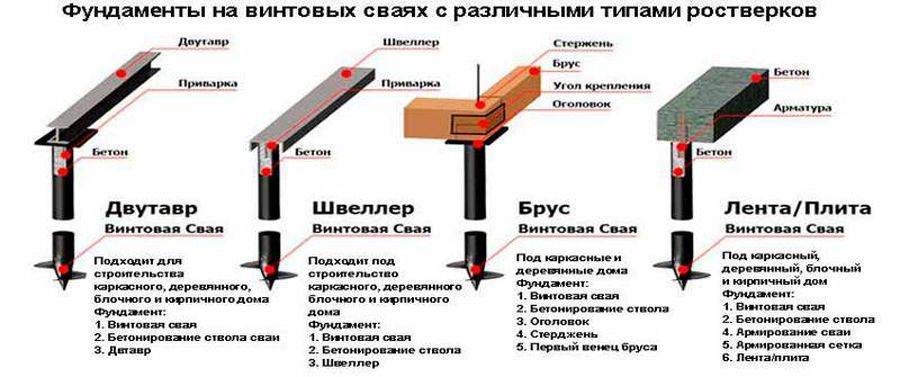

Свайно-винтовой фундамент с высоким ростверком

Свайно-винтовое основание с обвязкой

• Свайно-винтовой фундамент с высоким ростверком монтируется, как правило, на нестабильных и насыщенных влагой грунтах. Средняя длина сваи 2,5 м, так что заглубление по любому получится около 2 м – в таких случаях не страшна даже сезонная подвижность дисперсного пучинистого грунта – такой глубины вполне достаточно для неподвижности.
• Также такие фундаменты, с применением винтовых свай обустраиваются на склонах, где слишком велики перепады плоскости в разных точках площади основания. Пожалуй, в таких ситуациях обшивка цоколя дома на винтовых сваях наиболее актуальна, и здесь удобнее использовать лёгкие отделочные материалы, например, цокольный сайдинг.

Отделочные работы

Закрываем свайно-винтовой цоколь. Принцип отделки

Итак, наша задача состоит в том, чтобы закрыть цоколь для винтовых свай своими руками и для этого можно использовать множество материалов. Тем не менее, суть обустройства такой отделки цоколя дома своими руками очень похожа одна на другую, так как принцип всё равно не меняется.

Кирпич закроется керамической плиткой или простой штукатуркой

Один из вариантов, это когда заделка цоколя на винтовых сваях осуществляется с помощью низкого ростверка. То есть, при монтаже такого фундамента по его периметру раскапывается траншея глубиной до 30 см и заливается лента, где верхняя часть выступает на 10-20 см над уровнем грунта. Так вы получаете постамент для кладки кирпичей, которые, в свою очередь, будут служить основанием для плитки или штукатурки.

Здесь у вас получится как бы два фундамента в одном – винтовой и ленточный, но такая комбинация не только позволит без труда закрыть сваи, но и повысить прочность основы. Кроме того, заливка бетона производится с лёгким арматурным каркасом – в результате лента не будет растрескиваться и тоже послужит частью декорации нижней части дома.

Отделка каменными панелями

Еще один вариант вы видите на фото вверху – это установка обрешётки на сваи под какой-либо листовой материал. В данном случае, это каменные панели, но точно с таким же успехом вы можете смонтировать на них композит или сайдинг. Здесь вы видите два деревянных профиля, но их может быть и больше – всё будет зависеть от высоты цоколя и размеров самого отделочного материала.

Обрешётку здесь не обязательно устанавливать из дерева – чаще его делают из металла, и для этого могут использовать металлический профиль 20×40 мм или даже CD, который используют для монтажа гипсокартона.

Фиксацию можно производить непосредственно на сваи, но это удобно для бруса и металла, где первый прикручивается, а второй приваривается. Для CD лучше всего приварить на сваи уши (металлические пластинки), на которые можно фиксировать кронштейны.

Уголок 120×120 мм служит основанием для кирпича

Есть ещё один способ закрыть пустоту под зданием, причём его цена будет гораздо меньше, нежели обустройство ленточного фундамента. К сваям приваривается уголок 120×120 мм, который послужит основанием для лицевого кирпича, где ширина постели как раз имеет 120 мм. Уголок приваривается строго по уровню и если участок идёт под наклоном, то в верхней части лучше углубиться в землю, чтобы не оставалось пустоты.

Кладка лицевого кирпича

Прежде чем укладывать декоративный кирпич, уголок следует загрунтовать, чтобы снизить возможность его ржавления до минимума. Возведение цоколя производится, как обычная кладка с ложковой перевязкой и со швом не менее 5 мм.

После того как вы поднимете весь периметр, сверху нужно поставить отливы, которые могут быть декоративными, то есть, из комплектации кирпича, либо сделайте их самостоятельно и оцинкованной жести, но первый вариант будет смотреться гораздо лучше.

Утепление винтового цоколя экструзионным пенополистиролом

Также у вас может возникнуть необходимость утепления цоколя фундамента и для этого можно использовать экструзионный пенополистирол. По периметру здания выкапывается траншея 20-30 см глубиной и шириной на штык лопаты и на сваи монтируется обрешётка. Затем вы прикрепляете листы утеплителя, на которые сверху можно укладывать плитку или закрываете их листовым шифером, как это показано на фотографии.

Создание кирпичного цоколя для свайного фундамента

Цоколь из кирпичной кладки для свайного фундамента является не совсем подходящим вариантом. На это существуют следующие причины:

• Для создания конструкции с эстетичным внешним видом следует использовать облицовочный кирпич, который является самым дорогим строительным материалом. Если делать цоколь из рядового кирпича, то затраты увеличатся за счет использования отделочных материалов.
• Кирпичная кладка должна иметь под собой надежное и прочное основание, поэтому в статью расходов дополнительно включают песок, щебень и цемент.
• Для цоколя из кирпича нужно будет создать защиту в виде отливов по всему периметру, так как при маскировке свай кладка выходит за уровень стен. Читайте более подробно, как сделать отливы для цоколя фундамента.

Цоколь из кирпичной кладки

Однако использование кирпича для того, чтобы закрыть свайный фундамент, имеет ряд неоспоримых преимуществ.

• Во-первых, материал характеризуется отличными теплоизоляционными свойствами, а при использовании пустотелого керамического кирпича эти показатели значительно увеличиваются.
• Во-вторых, кладка из облицовочного керамического кирпича имеет привлекательный внешний вид, поэтому чаще всего отпадает необходимость проведения дополнительных отделочных мероприятий.
• В-третьих, использование кирпича позволяет при необходимости провести ремонтные работы на отдельном участке без ущерба для всей конструкции.
• В-четвертых, кирпичная кладка может прослужить достаточно долгое время при условии, что конструкция имеет соответствующую защиту от негативных внешних воздействий.

Если выбор сделан в пользу кирпичного цоколя для свайного фундамента, то необходимо придерживаться следующей технологии:

1. По всему периметру дома копают траншею. Ее глубина не должна превышать 0,2 метра, а ширина – 0,3 метра от наружного периметра опор свайного фундамента. Дно траншеи следует хорошо выровнять и уплотнить с помощью ручных или механических приспособлений.
2. Далее формируется подушка из песка и щебня. Вначале насыпают слой песка высотой 10 см, его увлажняют и утрамбовывают. Затем насыпают щебень, толщина которого также должна составлять около 10 см, и также хорошо утрамбовывают.
3. Поверх подушки укладывают арматурные прутья диаметром 5 мм и всю конструкцию заливают бетонным раствором. Высота бетона может составлять от 5 до 10 см.
4. Бетонная лента для кирпичного цоколя должна набрать требуемую прочность, поэтому следует выждать определенное время и после этого продолжать работу. Подробную информацию на эту тему можно прочитать в статье об уходе за фундаментом после заливки.
5. Основание из бетона застилают гидроизоляционным материалом, который защитит кирпичную кладку от почвенной влаги.
6. Кладка кирпича выполняется по стандартным технологиям с обязательной перевязкой рядов и углов.
7. По верхнему ряду также укладывают гидроизоляцию, она предотвратит проникновение влаги к стенам дома.

Кирпичный цоколь

Дополнительно можно почитать статью о том, как правильно выложить цоколь из кирпича.

Если дом построен на участке с преобладанием пучинистого грунта, то вместо бетонной ленты используют стальные уголки. Их приваривают к сваям на высоте 0,5-0,7 метра от уровня земли. Высота ребра уголка должна составлять примерно 12 см, так как именно эта часть будет выступать в качестве основания для кирпичной стенки. Кирпичная кладка также выполняется с перевязкой рядов. Толщина уголка определяется высотой цоколя и расстоянием между опорами.

Свайный фундамент является одним из прочных и надежных оснований для жилого дома. Однако, чтобы защитить фундаментальную основу необходимо выполнить отделку цоколя, используя для этого способы и материалы, доступные для бюджета семьи.

Отделка свайно-винтового фундамента

Наряду с бетонными фундаментами всё больше домов строится на сваях. Свайные фундаменты имеют свои достоинства и свои недостатки.

Несомненный довод в пользу свайного фундамента это скорость возведения.

Несколько дней, а часто и за один день, и точки опоры для монтажа каркасного или деревянного дома готовы.

Свайное поле может устанавливаться в тяжелых для обычного бетонного фундамента местах. Например, там, где требуются большие земляные работы на косогоре, в болотистой местности, где слабые грунты или торфяники.

Каталог легких каменных панелей для облицовки фундамента (Скачать файл)

Часто выгоднее смонтировать свайный фундамент и на обычных грунтах.

Свайные фундаменты имеют преимущества следующие:

• скорость установки,
• низкая цена,
• возможность установки в трудных и удалённых условиях.
• не требуют гидроизоляции и не нужно делать дорогую отмостку.

Но, свайные фундаменты имеют и свои недостатки:

• Это всего лишь точки опоры и их нужно объединить, либо металлом, а чаще используют обвязочный брус. Брус должен быть сухой, обработанный антисептиком. Чтобы пол не прогибался и был тёплый необходимо принять соответствующие меры: правильно положить лаги и сделать хорошее утепление.
• К четырем стенам и крыше, через которые уходит тепло добавляется пятая. В доме стоящем на обычном бетонном фундаменте в подвале всегда плюсовая температура и она уменьшает сильные теплопотери.
• Нередки случаи проникновения в дом злоумышленников, если они видят, что сваи прикрыты легкосъёмным пластиком.
• Визуально дом оказывается висящим в воздухе. Из трёх элементов привычного образа дома цоколя, фасада и крыши присутствуют только два.

Из этих недостатков три последних можно устранить с помощью легких каменных панелей.

Отделка цоколя на винтовых сваях выглядит настолько убедительно, что не возникает даже мысль проникать в дом через бетонный фундамент. И это не бутафория, не имитация под камень, а настоящий камень и есть.

Он прочный, потому то производится из белого цемента 700, и имеет толщину от 3,5 см до 5,5 см. (сравните пластик – 2 мм).

Он долговечный и не горючий, потому что это бетон.

Он ремонтопригодный, потому что из цемента.

Лёгкие каменные панели хороши ещё и тем, что являются самонесущими.

Под них не нужно ставить ЦСП, или создавать какую-то другую поверхность.

Не нужен дорогой фасадный клей, мы можем производить монтажные работы и зимой и летом.

Дом на винтовых сваях, если его облицевать легкими каменными панелями из минусов получает плюсы.

Например, большой несомненный плюс – появляется полноценный настоящий вполне тёплый не продуваемый всеми ветрами подвал.

Подвал можно утеплить, но обязательно нужно учитывать подвижки поверхности земли.

Дело в том, что сваи вкручиваются на глубину более 1,5 м и опираются в землю на этой глубине.

Поверхностные слои насыщены водой, часто имеют в своём составе глину. Это приводит к пучинистым явлениям.

Ленточный или бетонный фундамент поднимается вместе с поверхностным слоем и ничего не происходит.

Сваи словно уровнемер показывают, насколько относительно них поднимается уровень поверхности земли. Иногда подъем бывает и до 15 см.

Пример из жизни: хороший добросовестный хозяин, поздней осенью закончил строительство каркасного дома на винтовых сваях.

Остались лишние доски и он аккуратно сложил их под дом. Досок оказалось много, и он их затолкал плотно.

В апреле земля как и положено, поднялась и посредством сложенных досок приподняла дом над сваями на 15 см.

Дом перекосило, стала протекать крыша, был нанесён ущерб дому совершенно неожиданно.

Вывод: нельзя не учитывать  особенности свайного фундамента.

Утепление фундамента необходимо производить мягкими материалами.

Подробнее в статье про утепление фундаментов в Москве.

Облицовка винтовых свай лёгкими каменными панелями не просто прикроет проёмы между свай, а сделает ваш дом настоящим полноценным домом.

У него будет каменное защищенное основание и теплый подвал с доступом к коммуникациям. Фактура и цвет фундамента, можно выбрать по своему вкусу.

Дом интересен своей уникальностью и неповторимостью. Легкие каменные панели позволяют легко достичь этого.

Производственная компания ООО «Платформа дома» предлагает следующие услуги:

Плюсы свайного основания

Свайный фундамент хорош тем, что он представляет собой трубы, заглубленные в грунт. Этот тип оснований хорошо держит нагрузку от строения и часто используется в тех местах, где есть повышенная влажность. Еще одним преимуществом основания является его легкость в монтаже на участке с перепадами по высоте.

Нижнее пространство основания, при соответствующей отделке, может служить местом хранения, а также обеспечивает легкий доступ к коммуникациям, если последние сделаны под домом.

Обшивать основание можно намного позже постройки помещения, за счет хорошего проветривания и стойкости к коррозии сваям ничего не грозит.

Как же закрыть столбчатый фундамент

Учитывая свойства грунта, на котором расположен фундамент, можно выбрать два вида крепления забирок: те, что крепятся к постройке и те, что будут опираться на грунт.

Есть несколько интересных решений по закрытию столбчатого фундамента. От стоимости материала и сложности работ будет зависеть, насколько ваш дом защищен от воды и холода, а также его декоративный внешний вид.

Подвесные забирки

Они дешевле и проще в исполнении. Для такого способа можно изготовить каркас из деревянного бруса или использовать металло-профиль. Рекомендуется обработать каркас специальным веществом, противостоящим пламени и защищающим от грибков и прочих вредных организмов.

Но для начала подготовьте отмостку, которая будет отводить от фундамента стекающую по фасаду дома воду.  Потом прикрепите каркас к нижней стене дома и к опорам.

На каркас монтируют либо сайдинг, либо листы шифера. Не забудьте оставить несколько сантиметров свободного места между панелями материала и отмосткой. Под воздействием влаги грунт поднимается и может повредить защитные панели.

Даже крашеный шифер имеет малопривлекательный вид, и сайдинг в этом плане имеет значительное преимущество. В строительных магазинах этот материал представлен в широком ассортименте.

Он устойчив к негативному воздействию окружающей среды, в том числе и к прямым солнечным лучам. Может иметь самую разнообразную цветовую гамму, и даже походить на природные материалы, будь то мрамор, камень или кирпич.

Срок службы сайдинга достаточно высок, около 50 лет. И все же, как и шифер, этот материал плохо защищает от холода, а при наличии щелей, и от влаги. Достаточно дешевым решением в таком случае может служить многослойный теплоизоляционный материал, который также можно приобрести в строительном магазине. Это, по сути, пенопласт с наклеенным декоративным слоем из недорогого пластика или более дорогостоящих гранитных или мраморных пластин.

Забирки, опирающиеся на грунт

Этот вариант в изготовлении сложнее и дороже в цене. Но их теплоизоляционные и декоративные преимущества того стоят. Для этого по всему периметру здания выкапывается небольшая канава, глубина и ширина не более 35 см.

На дно траншеи засыпают песок. На утрамбованный песок заливают воду, а сверху заполняют бетонным раствором. На арматурную сетку укладывается забирка.

Не стоит соединять балки основания со стяжкой, это может привести к трещинам на цоколе.
вентиляцией кирпичом

Чем закрыть цоколь в столбчатом фундаменте?

Для этого можно использовать натуральный и искусственный камень, имитацию кирпича или мозаичную штукатурку.

Натуральный камень самый надежный, но и самый дорогой способ облицовки цоколя. Для закрытия столбчатого фундамента используется гранит, песчаник или мрамор. Чтобы монтировать плиты из натурального камня на цоколе потребуется специальный клей или опорно-направляющий каркас. Отделка из натурального камня может прослужить долгие годы, не требуя при этом ремонта. К тому же этот вид материала экологически безопасен и наиболее эффективно защитит ваш дом от влаги и сырости.

Искусственный камень имеет меньший срок службы, он дешевле натурального материала и лишь имитирует его внешний вид. Однако при деформации панель из искусственного камня можно легко заменить на новую.

При имитации кирпича используется клинкерная плитка. Кладут ее с помощью цемента. Такой вид отделки считается достаточно качественным, однако менее долговечным.

Оштукатуривание — самый дешевый, но в то же время самый быстрый вид отделки цоколя. При своей недолговечности обновлять фасад дома придется раз в 3-5 лет.

На что стоит обратить внимание перед закрытием фундамента?

Прежде чем закрывать столбчатый фундамент снаружи проведите внимательный расчет нагрузки строения, чтобы в будущем здание не просело. Обязательно учитывайте тип грунта, на котором построен дом, на неоднородный почвах лучше выстраивать фундамент из твердых материалов, таких как кирпич или бетон.

Не забывайте, что от качества материалов зависит не только их долговечность и внешний вид дома, но и
способность всей конструкции пропускать влагу и холод в подполье дома.

Проследите чтобы в цементе, песке или глине не было посторонних примесей.

При необходимости проведите гидроизоляцию забирки.

Цокольный сайдинг

Цокольный сайдинг для фундамента обладает следующими преимуществами:

• доступная стоимость панелей и крепежа;
• простота сборки, в том числе собственными силами;
• длительный срок службы;
• большой выбор раскраски;
• легкость обслуживания и демонтажа.

Решая, как сделать цоколь на свайном фундаменте из стальных пластин, следует учитывать, что в местах царапин и сколов образуется ржавчина.

Монтаж проводится в следующей последовательности:

Проведение разметки. Наносятся линии сварки, делаются отверстия для прикручивания деревянных реек.
Закрепление поперечных направляющих. В зависимости от высоты опор делается 2-4 перемычки. Верхние и нижние рейки крепятся на расстоянии 200 мм от грунта и ростверка. Расстояние между рейками берется не более 50 см.
Установка вертикальной обрешетки. Оптимальным расстоянием между вертикальными звеньями считается 40-50 см. Крепеж проводится на сварку, болты или шурупы.
Установка нижней стартовой планки

Обращается внимание на ее точное расположение по горизонтали. Прикрепление к обрешетке вертикальных соединительных профилей.
Сборка монолитной поверхности из панелей

Установка отлива и планки на верхней части.
Приклеивание малярной сетки (серпянки) к нижней панели для защиты внутреннего пространства от мусора, грызунов и насекомых.

Деревянные детали перед монтажом просушиваются, обрабатываются антисептическими растворами и антипиренами.

Способы

Винтовая свая – металлическая труба с резьбой на одном конце и плоской шляпкой на другой, несколько напоминает гвоздь огромных размеров. Сваи могут достигать длины в 2,5 м, иметь на конце лопасти, а не резьбу или резьбы по всему телу. Для предупреждения коррозии изделия покрывают корабельным грунтом – черного цвета.

Пустое пространство под зданием не только выглядит не эстетично, но и представляет собой угрозу для строения. Испарения влажного грунта, попадание снега и дождя под постройку, прорастание травы – все это мало способствует сохранению здания, да и мелкие животные – от ящериц до кошек, охотно используют это пространство.

А вот как происходит утепление цоколя фундамента снаружи, и как произвести работы своими руками, можно увидеть здесь.

На видео- отделка цоколя свайно винтового фундамента:

Отделка позволяет решить перечисленные проблемы. Общий принцип облицовки очень прост и не требует затрат.

1. В первую очередь монтируют обрешетку. Допускается использовать деревянный брус, предварительно пропитанный антисептиком и металлический профиль. Последний вариант намного долговечнее, так как постоянный контакт с влажным грунтом дерево не выдержит. А вот как происходит обрешетка под сайдинг, более подробно рассказывается в данной статье.
2. Размеры каркаса определяются габаритами отделочных листов.
3. На каркас крепят утеплитель, если в этом есть нужда, а затем монтируют выбранный отделочный материал.

А вот как происходит утепление фундамента снаружи пеноплексом, и на что следует обращать внимание при работах, указано здесь. В качестве облицовки используется и кирпич, и цокольный сайдинг, и даже простая штукатурка

В качестве облицовки используется и кирпич, и цокольный сайдинг, и даже простая штукатурка.

Кирпичная отделка

Это самый дорогостоящий метод, к тому же требующий определенных знаний и навыков. Если они есть и затраты не пугают владельца здания, то этот вариант легко осуществить. Достоинств у него масса:

К недостаткам относится стоимость такого решения и длительность монтажа: кладка требует времени.

Цокольный сайдинг

Этот вариант успешно имитирует кирпичную и каменную кладку, но при этом отличается куда меньшим весом и стоит заметно меньше.

Цокольный сайдинг представляет собой виниловые панели повышенной прочности и жесткости. Отличает и более надежный метод стыковки и высокая стойкость к ветровым нагрузкам.

Их преимущества таковы:

• простота монтажа – с отделкой можно справиться за один день, причем собственными силами;
• относительно доступную стоимость;
• превосходный выбор цветов и фактур, подобрать оптимальный вариант можно к любому типу здания;
• прочность и хорошая долговечность: пластик не гниет, не подвержен коррозии, устойчив к ультрафиолету и рассчитан на 50–60 лет службы;
• цоколь можно мыть обычной водой или моющими средствами.

Также будет интересно узнать о том как происходит утепление фундамента дома снаружи пенополистиролом.

Недостатком можно назвать лишь то, что по долговечности цокольные панели все-таки уступают кирпичу.

Профнастил

Это металлический профилированный лист с цинковым покрытием, которое защищает сталь от коррозии. Окрашивается в самые разные цвета, имеет толщину от 9,5 до 0,7 мм и более чем доступен по стоимости.

Плюсы материала:

• это легкие материалы, так что затруднений с монтажом не возникает;
• сам процесс отделки отнимает несколько часов, не более;
• низкая стоимость;
• полная пожарная безопасность;
• богатая цветовая гамма.

Недостатки изделия:

• профнастил боится повреждений: глубокая царапина повреждает полимерное покрытие и цинковый слой. В результате влага может добраться до стали и на таком участке металл начинает ржаветь;
• форма листа варьируется в очень небольших пределах;
• краска теряет интенсивность и блеск со временем;
• справедливости ради такая облицовка подходит только для зданий, отделанных пластиковыми или металлическим ламелями.

А вот как выглядит навес из профнастила примыкающий к дому, и как его можно сделать, можно прочесть и увидеть видео в данной статье.

На видео- отделка цоколя свайно винтового фундамента профнастилом:

Декоративная штукатурка

Этот вариант можно осуществить только вместе с утеплением цоколя. Суть его сводится к креплению на каркас плит теплоизолятора из плотного материала и нанесению на них штукатурного слоя.

Плиты предварительно прогрунтовывают. В качестве штукатурной смеси лучше использовать силиконовые или стеклопластиковые, поскольку они наиболее устойчивы к действию влаги. А вот как применяется фасадная штукатурка по пенопласту, можно посмотреть здесь.

Технология утепления под отделку свайного основания

Большой разновидности способов утепления под облицовку нет. Чаще всего применяют монтаж пенопласта, а ещё лучше пеноплекса. Затем на утеплитель устанавливают армирующую сетку и наносят промежуточный слой штукатурной смеси.

Когда штукатурка затвердеет, приступают к монтажу плитки, искусственного камня или других материалов.

Если в качестве облицовки используется цокольный сайдинг, то штукатурку можно не наносить за ненадобностью. И после монтажа теплоизолирующего материала сразу приступать к установке отделки свайного фундамента.

При возведении кирпичного цоколя можно использовать колодцевую кладку, засыпая полости пенопластовой крошкой либо керамзитом в качестве утеплителя. Тогда дополнительных теплоизолирующих материалов уже не используют.

Материалы

1. Штукатурка. Наиболее дешевый материал, который обладает повышенной паропроницаемостью. Востребованность штукатурки при проведении отделочных работ объясняется разнообразием в выборе декора. Декоративная штукатурка позволяет создать разнообразный дизайн, изменяя фактуру и цвет покрытия. Главный недостаток — недолгий срок службы.
2. Натуральный камень. Долговечный вариант, который обладает разнообразием форм и поверхностей. Однако он имеет массу недостатков, например, создает повышенную нагрузку на винтовой фундамент. Отделка фундамента требует металлических штырей и каркаса для отделки. Технология монтажа требует специальных навыков. Кроме этого, для монтажа натурального камня требуется использовать арматуру и упоры, что значительно увеличивает общую стоимость.
3. Искусственный камень. Намного дешевле натурального. материал выпускается в виде небольших плиток или панелей. Монтаж производится с помощью крепежных элементов. Главный недостаток материала — однообразие декора (мозаика).
4. Кирпич. Универсальный материал, который обладает повышенными теплоизолиционными свойствами. Монтаж осуществляется только при ленточном виде фундамента. Открывает большие возможности для создания уникального дизайна.
5. Пластиковые панели. Часто используются для закрытия цоколя благодаря повышенной устойчивости к нагрузкам, а также химическому и биологическому воздействию. Материал полностью защищен от губительного воздействия влаги и конденсата. Кроме этого, пластиковые панели обладают разнообразным дизайном и фактурой, что делает их универсальными.

Зашить цоколь можно различными материалами
