Технические требования к цокольному кирпичу: способы кладки

Виды цокольного кирпича

Для того чтобы определить, какой кирпич лучше для цоколя, необходимо рассмотреть наиболее распространенные варианты материалов, используемых для устройства этого конструктивного элемента здания.

Вот основные виды, применяемого в строительстве кирпича:

• клинкерный;
• кислотоупорный;
• силикатный;
• керамический полнотелый.

Все эти виды отвечают требования к материалам, из которых строят цокольные конструкции.

Клинкерный кирпич

Клинкерный камень имеет высокую прочность и очень красивый внешний вид, что позволяет применять его и как для устройства несущих конструкций, так и в качестве отделочного материала.

Он отличается высокой плотностью и соответственно высокими прочностными характеристиками.

Изготавливают клинкерный кирпич в процессе обжига под высокими температурами специальных сортов глины.

Клинкерный кирпич получают, обжигая особые сорта глины под высокими температурами

Устройство цоколя из клинкерного кирпича является самым оптимальным вариантом, так как он изготавливается различных цветов и оттенков, разнообразной конфигурации, из него можно выполнить любые архитектурные детали, позволяющие придать зданию эстетический вид.

Производится этот материал двумя способами:

• экструзивным;
• методом сухого прессования.

Прочностные характеристики и качество выше при изготовлении его экструзивным методом.

Клинкерный камень имеет много типоразмеров и соответствующую им маркировку:

Название типоразмера	Размер	Маркировка
Одинарный	250х120х65	1 НФ
Полуторный	250х120х88	1,4 НФ
Двойной	250х120х140	2,1 НФ
“Евростандарт”	250х85х65	0,7 НФ
Модульный одинарный	288х138х65	1,3 НФ

Кислотоупорный кирпич

В состав таких кирпичей входит особый минерал – дунит

Кислотоупорный камень производят из специальных глин с добавками и дунита – горной породы минерального происхождения.

Обжигается при температуре достигающей 1300 С. В результате получается материал, способный выдерживать воздействие вредных веществ, в том числе кислот и щелочей.

Обладает высокой стойкостью к перепадам температуры и негативному воздействию воды. Имеет низкие показатели водопоглощения и отличные тепло- и звукоизоляционные свойства.

Его размеры такие же, как и размеры обычного керамического кирпича.

Поэтому хранить этот порошок надо так, чтобы его случайно не попробовал на вкус домашний пес или другое животное. Подробный обзор видов кирпичей и советы по выбору смотрите в этом видео:

Разделение на классы А, Б и В в зависимости от показателей прочности, влагостойкости и устойчивости к воздействию кислоты поможет решить вопрос, как выбрать требуемый материал.

Силикатный кирпич

Силикатный кирпич неустойчив к воздействиям окружающей среды

Отличительной особенностью силикатного камня является его низкая стоимость по сравнению с аналогами, применяемыми при возведении цоколя. Все остальные характеристики не в пользу этого материала:

он разрушается под действием влаги.
при устройстве цокольной конструкции из этого материала необходимо уделять особое внимание устройству гидроизоляции.
поверхность цоколя, выполненного из силикатного кирпича, в большинстве вариантов его применения должна быть оштукатурена.
водопоглощение этого материала согласно нормативных данных составляет 8-16%.

Эти характеристики связаны с тем, что изготавливают его из кварцевого песка и извести. О плюсах и минусах силикатного кирпича смотрите в этом видео:

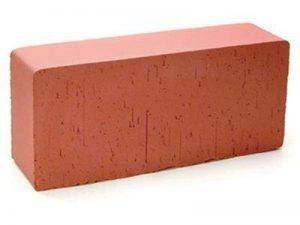

Керамический полнотелый кирпич

Керамический кирпич используется для многих строительных работ при устройстве внутренних и наружных стен, перегородок и столбов. Для возведения цоколя использование этого материала является самым оптимальным вариантом в сочетании его технических характеристик и стоимости. Но из множества, имеющегося на строительном рынке ассортимента материала необходимо использовать полнотелый кирпич для цоколя дома, здания или сооружения.

Этот материал обладает высокой прочностью, морозостойкостью, стойкостью к агрессивным средам, перепадам температур и водонепроницаемостью, достаточной для соблюдения требований, предъявляемых к цокольным конструкциям.

На что обратить внимание при покупке

При выборе кирпича для фундамента необходимо уделить внимание сопроводительной документации. Марка камня должна быть выше М150, морозостойкость от F25, геометрические размеры соответствовать ГОСТ

При транспортировке, разгрузке и складировании часто откалываются грани, что не является существенным дефектом. В большинстве случаев для кирпичного фундамента используется штукатурная гидроизоляция. Неровности лишь повысят адгезию защитного слоя.

При постукивании по керамическому металлическим предметом кирпичу должен быть отчетливый звонкий звук, а не сдавленный глухой. Звон свидетельствует о качестве использованного сырья, правильности технологии обжига, отсутствии микротрещин и пустот.

Проверка на соответствие горизонтальности фундамента

После заливки фундамента следует использовать водный уровень. Одна его сторона фиксируется на любом углу здания, а вторую перемещают между остальными углами. Если на всех участках поверхность оказалась ровной, она пригодна для кладки. При расхождении показателей следует замерить погрешность и выровнять уровень.

Для больших расхождений выравнивание проводится раствором, за основание берётся участок с самой высокой точкой. Если погрешность находится в пределах 1-2 см, можно выровнять основание с помощью нанесения большего первоначального шва. Для него используется более сухой раствор, иначе под весом кирпича бетон растечётся.

Изначально следует верно выставить углы, для этого по углам вбиваются колышки. Между ними по диагонали натягивают шнур. Длину каждого отрезка сравнивают, если конструкция имеет идеальный угол, длина должна быть равной. При различии размеров делают вывод о нарушении геометрии сооружения. Погрешность до 2 см устраняется в процессе кладки.

Расчет количества кирпича

Расчет количества кирпича на цоколь нетруден. При составлении плана постройки учитывайте необходимую толщину и высоту сооружения. Эти параметры понадобятся вам для высчитывания количества необходимого кирпича для цоколя фундамента. Эти вычисление нужно делать до возведения. Это нужно, для того чтобы заранее знать, во сколько вам обойдётся вся постройка и количество материалов.

Это нужно знать: как рассчитать количество кирпича для цоколя самостоятельно.

Для этого нужно выполнить несложные расчеты. Толщину и высоту цоколя вычисляют по параметрам кирпича. При расчёте учитывайте толщину швов между керамитами. Они примерно 10 мм.

Чтобы узнать количество кирпичей, нужно прибавить длину, ширину, высоту и толщину швов. В итоге получаются размеры одного ряда, к примеру, 254*127*81 мм. В интернете есть множество калькуляторов кирпича на цоколь.

Не забываем рассчитать нужное количество кирпича

Количество и марки

Расход кирпича зависит от размера и объема здания, глубины залегания и типа основания. Для того, чтобы определить конкретное количество штук кирпичных блоков, необходимо объем фундамента (м3) умножить на количество кирпичей в метре кубическом кладки (в среднем 400- 520 штук).

Марку прочности кирпича обозначают буквой М. Цифры, следующие за нею – вторая часть буквенно-циферного кода, который обозначает, какую нагрузку на 1 см2 он может выдержать.

Марку морозостойкости можно определить по литере F и следующим за ней рядом цифр. Они обозначают количество циклов замораживания и оттаивания, которое сможет без ущерба для себя и строения выдержать кирпич.

Советы при укладке кирпичной стены

Для успешного возведения кирпичной стены нужно соблюдать много правил

При этом есть советы, на которые стоит обратить внимание в первую очередь

Для кирпичных швов важно не допускать их совпадения по вертикальным линиям. Необходимо делать перевязывание кирпичей

То есть нужно следить за чередованием швов. И чередовать тычковые и ложковые ряды. Швы при этом должны быть достаточно заполнены цементным или клеевым раствором.

Во время укладки необходимо избегать:

• Отклонения положения кирпичей от воображаемой вертикальной и горизонтальной линии.
• Слабой перевязки. То есть перекрытия одного кирпича другими из верхних рядов.
• Неаккуратно выполненной, например, поспешной кладки.
• Разного количества нанесённого раствора.
• Неправильного зазора между соседними кирпичами. Расстояние должно составлять 3 см.

Чтобы было меньше ошибок, а также для их полного предотвращения, нужен план с расчётом. Стоит просто схематично изобразить внешний вид будущей кладки с размерами. Конечно, нужно вычислить количество необходимых кирпичей. Результат работы по плану с расчётом — красивая ровная стена.

Советы по технологии кладки стен

При кладке стен необходимо выдержать определённую технологию

Перечислим самое важное

• Перед тем, как начать кладку, необходимо провести изоляцию. Для этого по периметру кладки укладывают, например, слой рубероида или другого изолирующего материала.
• По углам цоколя с помощью уровня кладут несколько рядов кирпича. На углы крепят порядовки с помощью скоб. Расстояние между делениями составляет 77 мм.
• По порядовкам натягивают шнуры-причалки. Они помогают соблюсти прямолинейность и горизонтальность возводимых рядов кирпичной кладки.
• Шнур размещают через каждые 5 м. Чтобы не допустить его провисания, через 5 м делают маяк в виде кирпичей для натяжения шнура.
• Шнур-причалка для внешних стены крепится по порядовкам, а для внутренней при помощи скоб.
• На кирпич, используя мастерок, кладут раствор. Его толщина в 30 мм. Отступ от наружной части стены – 20 мм. Первый ряд кирпичной кладки – тычковый. Кирпич кладут способом «вприжим» или «вприсык».

Расшивка швов

Расшивка швов кирпичной кладки – это выделение швов, доведение их до эстетического и оформленного внешнего вида. Применяется, когда нужно придать кирпичной кладке четкий рисунок с наружной стороны. А также, чтобы получить достаточное уплотнение раствора в швах. Швам при расшивке придают следующие формы:

• треугольную,
• вогнутую,
• выпуклую,
• прямоугольную,
• закругленную.

Так, например, для получения выпуклых швов используют расшивки вогнутой формы.

Швы кладки керамического кирпича расшивают до момента схватывания раствора.Порядок расшивки такой:

1. Вытирают поверхность кирпичной кладки от растворных брызг.
2. Расшивают вертикальные швы (3-4 ложка или 6-8 тычков).
3. Расшивают горизонтальные швы.

Совет! Выбор способа расшивки швов зависит от предпочтений хозяина дома

Но важно помнить, что вогнутые типы расшивки не рекомендуется применять снаружи здания для облицовки. Потому что в период осадков там будет скапливаться вода

А это действует разрушительно на кирпичную кладку.

Кладка углов дома

Кладка кирпичей в углах -очень важный процесс. Во-первых, кладку рекомендуется начинать именно с углов. Во-вторых, от того, насколько она будет ровной и правильно выполнено в углах перевязка рядов, зависит прочность выложенных кирпичных стен. В третьих, кладка углов.должна быть строго вертикальной.

Для кладки кирпичных углов нужно подготовить неполномерные кирпичи. Это половину, четверть и три четверти от целого. Для этого используют кирпичи с дефектами или с отбитыми углами. При выкладывании прямого угла используются трехчетвертки и четвертки.

Начинают с двух трехчетверток. Выкладываются во внешнюю часть угла ложковой стороной. Промежуток между трехчетвертками и тычковыми кирпичами заполняются четвертками. Следующий ряд- забудка. Делается тычковыми рядами. Далее верста – ложковыми рядами. Затем перевязка вертикальных швов. Выполняется ложковыми рядами. Такое чередование продолжают до необходимой высоты.

Таким образом, существует большое многообразие способов укладки керамического кирпича. Каждая привлекательна по-своему. Применяется в зависимости от разных факторов. Например, таких, как место расположение дома, климатическая территория, дизайнерские задачи и бюджет. Выбор за вами. Но какое бы решение вы не приняли, любой способ укладки вам по силам. Можно смело воплощать свои мечты!

Требования СНиП

Все строительные камни, которые применяются при возведении сооружений, должны быть выбраны в соответствии со стандартами для различных типов стройматериалов, что тоже определяет СНиП. Кирпич, который используется для наружной кладки, должен иметь прямоугольную форму и чёткие грани. Каждый строительный камень перед укладкой визуально осматривается мастером.

А также важно правильно приготовить раствор, который должен иметь подвижность не более 7 см. Для обеспечения таких параметров может потребоваться добавление различных компонентов в цементную смесь, среди которых пластификаторы, известь и химические добавки

Вносятся эти компоненты в зависимости от требований производителя.

В зимнее время рекомендуется соблюдать температуру раствора не ниже +25 градусов. Если условия не позволяют придерживаться такой температуры, то необходимо добавлять пластификаторы в раствор.

Также СНиП определяет, что запрещено использование строительных камней, которые не имеют соответствующих сертификатов, особенно при возведении жилых зданий.

Требования к кирпичу для строительства цоколя

Самый распространенный вопрос при строительстве фундамента — почему необходимо использовать несколько видов кирпича и какой кирпич нужен для цоколя? Всё очень просто – это очень многофункциональный материал с невысокой стоимостью и отличными декорирующими свойствами.

Помимо этого, при работе с ним не возникает потребность в проведении отделочных работ или укрепления существующей кладки. Грамотный выбор вида кладки для цоколя позволит конструкции быть очень прочной, устойчивой и с долгим сроком эксплуатации без ремонта.

Чтобы выложить цоколь из кирпича на ленточный фундамент необходимо узнать как выбрать материал, с учетом следующих показателей:

1. Показатели долговечности;
2. Марка прочности;
3. Декоративные качества материала.

Сама важная задача – подбор типа материала, устойчивого к деформациям при высоких нагрузках, а также стабильного при изменениях температурных режимов в соответствие с климатом места застройки.

На данный момент на строительном рынке существует огромный выбор марок и форм кирпичного материала, и важно обратить внимание, при таком многообразии, на морозостойкость и влагопоглощение. Именно эти высокие показатели способны обеспечить надежность и прочность цокольного этажа. Чаще всего, как рассказывают строители, при кладке используют кирпич для цоколя марки М-200 и выше

Чаще всего, как рассказывают строители, при кладке используют кирпич для цоколя марки М-200 и выше

При этом морозостойкость выбирается от марки F50 и более

Чаще всего, как рассказывают строители, при кладке используют кирпич для цоколя марки М-200 и выше. При этом морозостойкость выбирается от марки F50 и более

Именно эти высокие показатели способны обеспечить надежность и прочность цокольного этажа. Чаще всего, как рассказывают строители, при кладке используют кирпич для цоколя марки М-200 и выше. При этом морозостойкость выбирается от марки F50 и более.

Таким образом, можно привести обобщенные требования материалу, каким он должен быть когда строится цоколь из кирпича на ленточный фундамент:

• Типичный размер – 25х12х6,5 см (таким образом, комплекс работ по строительству цоколя дома будет минимальной трудоемкости и позволит придать презентабельный вид возводящемуся зданию);
• Поверхность особого рельефа, что придаст хорошее сцепление с цементным раствором (исключит трещины и впадины, в которых образовываются мостики холода).
• Экологичность (без присутствия вредных примесей, причиняющим урон здоровью человека);
• Усиленная прочность на сжатие (более 200 МПа);
• Влагостойкость.

Воздействие окружающей среды на материал

Цокольный кирпич будет систематически подвергаться воздействию климатических факторов и окружающей среды. В процессе эксплуатации цоколя влага будет воздействовать на материал не только в виде дождя и талой воды, но и поднимаясь из-под земли по капиллярам. В незначительных количествах вода будет накапливаться внутри, что приведет зимой к ее замерзанию, расширению и последующему разрушению структуры материала.

Разрушение под воздействием влаги и перепадов температур.

Можно выделить несколько основных факторов, оказывающих отрицательное воздействие на цоколь из кирпича:

• Цокольный этаж расположен непосредственно у поверхности земли, поэтому в большей степени подвергается воздействию влаги, чем, к примеру, стены. В ряде случаев цоколь изолируют со всех сторон еще на этапе строительства дома.
• Вода будет систематически попадать на поверхность цоколя, что приведет к тому, что строительный материал рано или поздно намокнет и начнет впитывать влагу.
• Зимой снег накапливается по периметру цоколя, что с наступлением тепла становится причиной полного намокания конструкции.
• Цокольный этаж подвержен серьезной нагрузке, поэтому необходимо обеспечить высокий уровень прочности данного элемента.
• На фундамент оказывается давление со стороны грунта (из-за пучения), из-за чего весь цокольный этаж также подвергается опасности.
• Если вода проникнет в материал и замерзнет там, то постепенно образовавшийся лед начнет разрушать его изнутри. В этом случае придется проводить капитальный ремонт цоколя, что чревато серьёзными финансовыми затратами.

Основные типы швов

В зависимости от последующей отделки и способа укладки, различают три вида швов:

• пустошовка;
• выпуклый шов;
• вогнутый шов.

Если стену предполагается штукатурить, то для лучшей связи с финишным слоем швы со стороны лицевой поверхности не следует заполнять раствором на 15 мм в глубину. Такая кладка и называется пустошовка. Если раствор доходит до лицевой поверхности, то кладка выполняется в подрезку. Излишки смеси выдавливаются кирпичом на лицо и подрезаются мастерком. Их можно сгладить расшивкой.

В зависимости от вида расшивки, можно выделить выпуклый и вогнутый шов. Этот способ используется при кладке по однорядной системе перевязки. Но для облегчения труда следует использовать определенный алгоритм. После укладки тычковых кирпичей укладываются ложковые, затем идут внутренние версты и забутка стены. Если соблюсти такую последовательность, то переключаться с наружных верст на внутренние придется не так часто, как при кладке, которая предусматривает монтаж одного ряда, а после — другого.

Расчёт количества кирпичей

При наличии проекта, расчёт кирпича на цоколь самостоятельно производить не потребуется, он будет указан в специальной таблице. При строительстве без проектно-сметной документации придётся вспомнить уроки геометрии в школе.

Прежде всего, рассчитывается площадь самого цоколя. Для этого понадобятся рулетка и калькулятор. Упростить задачу поможет разбивка сложной геометрической фигуры на несколько прямоугольников или других простых фигур. Длина каждого умножается на ширину, полученные цифры складываются. Далее площадь умножается на высоту цоколя, результат и есть объём конструкции.

Расчёт не зависит от применяемой конструкции, в ход идёт только объём цоколя. Стандартный кирпич имеет 250 мм в длину, 120 мм в ширину, высота составляет 65 мм. Нехитрый подсчёт даёт результат 512 стандартных штук в одном метре кубическом. Расчётное количество кирпичей должно учитывать и объём цементного раствора, которого в кубометре содержится приблизительно четверть. Калькулятор подсказывает, что кубометр цоколя содержит 384 штуки. Эту цифру умножаем на количество кубических метров, на выходе получаем потребность в материале. Напомним, что кирпич может быть поломанным, значит нужно сделать небольшую поправку. Обычно процентов десять.

Гидроизоляция строительной площадки

Гидроизоляция незаменима, она выполняет важные функции:

• предотвращает негативное влияние на основание;
• обеспечивает непроницаемость влаги;
• увеличивает долговечность сооружения;
• защищает от трещин и других деформаций.

Вопрос гидроизоляции нужно решить до того, как вы начнёте класть кирпич

Важной задачей гидроизоляции является устранение каких-либо полостей в фундаменте. Слой предотвратит пропускание влаги даже при наличии сквозных отверстий

Если есть полость в кладке, в неё попадёт вода, которая при замерзании расширится и спровоцирует трещину.

Самые распространённые варианты гидроизоляционного материала:

• покрытие мягкой резиной;
• укладывание двухслойного рубероида с промежуточным слоем мастики;
• использование стеклоизола – это новый долговечный материал с высококачественной защитой.

Для защиты от протекания дождя рекомендуется устанавливать свес. Отлив создаёт выступающий вид цоколю, размер выступа – 7 см.

Что такое цоколь

Цоколем принято называть наземную часть фундамента вне зависимости от того, является ли она с ним единым целым, или выкладывается из кирпича по монолиту. Кстати, кирпичная кладка может применяться не только для формирования цокольной части, но и заглублённой, когда дом строится с подвалом. Только имеет значение, какой именно кирпич для этой цели должен использоваться.

Выбор материала для устройства цоколя

Ответ на вопрос, из какого кирпича кладут цоколь на фундамент, можно найти в своде правил 15.13330, согласно требованиям которого и возводятся все армокаменные конструкции.

В главе 9. 65 уточняется, что при возведении стен подвалов и цоколей из кладочных материалов, можно использовать:

1. глиняный кирпич пластического формования, клинкер;
2. природные камни, как пиленые, так и с неправильной геометрией;
3. крупные и мелкоформатные блоки и камни.

Дом из керамоблока на цоколе из глиняного кирпича

Какой кирпич нельзя применять в кладке цоколя

В п.1 той же главы чётко обозначено, что для возведения цоколей, фундаментов и стен подвалов нельзя применять такие материалы, как:

1. силикатный кирпич (любого формата и пустотности);
2. пустотелый керамический кирпич и керамоблоки;
3. прессованный кирпич (в том числе и керамический);
4. ячеистобетонные блоки (вне зависимости от технологии твердения).

По поводу силикатного кирпича в своде правил даются такие разъяснения. Для стен подвалов и фундаментов его можно использовать только в зданиях III уровня ответственности. К таковым относятся летние кухни, теплицы, гаражи и любые другие хозяйственные постройки. Жилые дома относятся ко II уровню ответственности. Получается, возводить стены подвала, расположенного под домом, из силикатного кирпича нельзя, а если это будет подвал под гаражом или отдельно стоящий погреб, то пожалуйста.

Соответственно, можно возводить и цоколи таких построек, соблюдая, однако, несколько условий:

1. Кирпич должен иметь прочность 20,0 МПа, что соответствует марке М250, и морозостойкость не менее F100.
2. В процессе кладки должны обязательно заполняться раствором вертикальные швы.
3. Стены подвала и цоколь следует утеплить.
4. Раствор для кладки используется тяжёлый, не ниже М100.
5. Грунтовые воды не должны подступать близко к поверхности.

Касаемо бетонных блоков, которые можно применять для этой цели в малоэтажном строительстве, разъяснения можно найти в п. 5.4.3 СП 31105. Кроме крупноформатных бетонных блоков ФБС, производимых по ГОСТ 13579, для возведения подвальных и цокольных стенок можно использовать изделия, изготавливаемые по ГОСТ 6133. Это стеновые камни из лёгких бетонов, наполнителем для которых является керамзит, шлак; мелкозернистых бетонов на гранитном отсеве; из тяжёлых бетонов – так называемый, бетонный кирпич.

Все эти блоки, средний размер которых составляет 288*138*138 мм, могут иметь два предназначения:

1. Рядовая кладка.
2. Лицевая кладка.

Лицевые камни обычно выпускают с двумя офактуренными или цветными поверхностями: фронтальной и торцевой. Их можно использовать как самостоятельный кладочный материал, так и отделки того же кирпичного цоколя.

Особенности цокольного сайдинга под кирпич

Цокольный сайдинг под кирпич имеет широкий спектр применения. Этот облицовочный материал применяется не только для декорирования выступающей из земли части опорной системы. Он отлично подходит для отделки балконов, лоджий, веранд и террас. Отлично смотрятся панели и внутри помещений — в коридорах, холлах, кухнях, ванных, гостиных и даже спальнях. Не менее популярен этот вид облицовки и среди руководителей общественных заведений. Сайдинг применяется в убранстве офисов, салонов, развлекательных заведений и предприятий общественного питания.

При выборе товара для внешних работ необходимо учитывать ряд критериев, которые определяют эффективность его работы.

Основные требования к отделке цоколя кирпичного дома:

• прочность;
• долговечность;
• износостойкость;
• внешний вид;
• водонепроницаемость;
• низкий коэффициент теплового расширения;
• морозостойкость.

Требования к кирпичу и советы по его выбору

Кроме того, материал должен отлично противостоять воздействию влажной среды, обладать достаточным уровнем морозостойкости, быть экологически безопасным. Кроме того, он должен отличаться приемлемой стоимостью.

Перед тем, как выбрать кирпич для цоколя, следует изучить некоторые требования, носящие общий характер. В первую очередь, камень должен быть одинаковых параметров и форм. Поверхность строительного материала должна отличаться ровностью, не иметь скольных участков и трещин, обладать одинаковой цветовой гаммой.

В обязательном порядке проверяется марка кирпичного материала по сертификату качества, дата его изготовления, технические характеристики. Если цокольный материал выбран правильно, в помещениях будет сохраняться большее количество тепла, здание получит лучшую защищенность от проникновения холодных воздушных масс с улицы.

Подбирая кирпичный камень для обустройства цоколя, принимается во внимание и эстетическая составляющая – кладка должна отлично сочетаться с возведенными стенами. На пример, керамические кирпичи отлично смотрятся со стенами, устроенными из гладких материалов

Если вы обладаете достаточными навыками, для обустройства цокольных рядов можно применить фигурную кладку. В данном случае кирпич служит необычным украшением.
