Цокольный профиль: назначение, характеристики, порядок монтажа пошагово

Преимущества фасадных панелей Альта-профиль

Для отделки цокольной части использован сайдинг «Камень жженый». Он отлично сочетается с золотисто-песочным цветом основного фасада и декоративными планками коричневого цвета. Очень практичный и нарядный вариант отделки для загородного дома.

Для отделки этого дома использовали фасадные панели из коллекции «Фагот Можайский». Темный цоколь и такого же цвета наружные углы отлично контрастируют со светлым фасадом. Шоколадная металлочерепица гармонично дополняет дизайн.

Дом обшит фасадными панелями «Альта Профиль» сразу из нескольких коллекций. Все варианты цвета и фактуры гармонично перекликаются друг с другом. Фасад смотрится целостно, современно и очень стильно.

Еще один пример дома, облицованного панелями «Альта Профиль», имитирующими кладку из глазированного клинкерного кирпича. Фактура цокольного сайдинга из серии «Кирпич Клинкерный» расширяет возможности выбора сочетаний и выглядит более изысканно, чем поверхность обычного кирпича. Дом оформлен в контрастном сочетании: светлый фасад и темный цоколь.

ВАЖНО!

Поверхность стен должна быть очищена от всех выступающих, откручивающихся и прибитых предметов. Удалите все старые наличники, водостоки, трубы, решетки. Обработайте поверхности антисептиками или грунтовкой.

Обрешетка устанавливается вертикально по отвесу с шагом 25 см. Если стена неровная, обрешетка монтируется на выравнивающих прокладках. Оцинкованный профиль можно использовать для притягивания утеплителя к стене с помощью длинных винтов или специальных шпилек. Горизонтальные стыки матов также нужно скрыть профилем.

Маты теплоизоляции должны примыкать друг к другу без зазоров. Если обрешетка деревянная, то толщина брусков должна быть больше толщины утеплителя минимум на 0,5 см для укладки гидроизоляции и небольшого зазора для вентиляции. Для гидроизоляции можно использовать толстую полиэтиленовую или паропроницаемую пленку.

Панели из ПВХ проходят испытания на все виды воздействий. Определяется коэффициент расширения под влиянием высоких и низких температур. Производитель гарантирует, что фасадные панели выдерживают без ущерба для внешнего вида температуры от — 50 до 50 в течение 30 лет. Этот срок может быть больше, так как ПВХ с большим трудом поддается разложению. Цвет сохраняется неизменным на весь срок эксплуатации отделки.

Большой выбор цветов и текстур, доступная цена и стандартизация крепежной системы позволят за небольшое время придать дому любой облик по вашему желанию.

Фасад дома – это не только его лицо, но и его хозяев. По внешнему виду дома можно сделать выводы как о нем заботятся жильцы. Хороший, красивый внешний вид вызывают уважение к хозяевам дома и восхищение оригинальным дизайном. Помимо этого, добротный фасад помогает не только подняться в социальном статусе, но и защитить жилье от ряда проблем.

Фасад отделанный панелями альта профиль

Конечно, поверхность необходимо очищать от грязи, пыли, заделать трещины и сколы, так крепление облицовки будет оптимальным, а здание сохранится в целости. Для очищения поверхности я использовал обычную тряпку, а для заделки трещин – шпатлевку. Очистив цоколь от грязи, я стал наносить разметку для будущих направляющих профилей и обрешетки.

Обрешетка фасада

Перед началом работ с плитами от альта профиль, я решил дополнительно утеплить цоколь. Для этого мне ничего особого не потребовалось, кроме самого утеплителя и гидроизоляционной пленки. В качестве утеплителя я выбрал плиточный пенополистирол, он отлично справляется с теплоизоляцией зданий. Для его крепежа можно использовать различные методы, но так, как у меня готова обрешетка я просто нарезаю утеплитель на нужные мне размеры и «укладываю» в ячейки.

За счет обрешетки плиты плотно прилегают к стене и пропадает необходимость дополнительно крепить их, хотя на всякий случай можно использовать специальный клеевой состав.Сверху плиты утеплителя обязательно закрываем гидроизоляционной пленкой, она поможет защитить их от проникновения влажности. При выборе гидроизоляции стоит помнить, что она не только должна защищать утеплитель от влаги, но и пропускать воздух для соблюдения необходимой пароизоляции. Закрепил этот слой я с помощью обычного строительного степлера, а места стыков делал внахлест не менее 150 мм.

Утепление и гидроизоляция цоколя

Свойства и характеристики материала

Цокольный сайдинг – это специальные панели, которые изготавливаются методом литья или прессования

Цокольный сайдинг – это специальные панели, которые изготавливаются методом литья или прессования. Внешне этот материал может очень точно имитировать каменную поверхность, древесину, кирпич и другие материалы. Для изготовления этих изделий может использоваться разное сырьё, но есть и общие компоненты, которые позволяют повысить качество изделия, его долговечность и прочность. Среди таких компонентов можно назвать:

диоксид титана для сохранения яркости цвета и защиты от выгорания;
модификаторы для повышения прочности изделия;
пластификаторы позволяют повысить эластичность материала;
высококачественные смолы.

У разных производителей габариты этого изделия могут отличаться. Цокольный сайдинг, фото которого можно найти в сети, имеет следующие характеристики:

Высокая влагостойкость, устойчивость к химическому и механическому воздействию.
Сайдинг для фасада и цоколя устойчив к солнечному свету и не выгорает с течением времени.
Такая отделка фундамента и стен домов имеет широкий диапазон рабочих температур. В зависимости от материала, из которого сделана панель, она может быть в пределах -50°С…+50°С и доходить до +80°С.
Благодаря высокой прочности и эластичности материал не разрушается при прямом механическом воздействии.

Изделия могут иметь разную фактуру поверхности и расцветку

Установленный сайдинг может прослужить до полувека.
Монтировать цокольный сайдинг просто и быстро из-за небольшого веса материала, удобных габаритов, наличия специальных замков, отверстий под крепежи и доборных элементов.
Обшить этим материалом можно свой кирпичный, бетонный, деревянный или каркасный дом.
Отделка дома цокольным сайдингом может выполняться своими руками. Для работы вам не нужны особые навыки и специальная строительная техника. Разобраться в процессе монтажа вам поможет видео инструкция в конце статьи.
Изделия могут иметь разную фактуру поверхности и расцветку. Например, цокольный сайдинг под кирпич может быть светло-бежевый, коричневый, красный и т.д.

Помимо самих панелей установка цокольного сайдинга своими руками выполняется с использованием следующих доборных элементов:

стартовая планка – с этого элемента начинается монтаж панелей;
торцевые профили нужны для обрамления отделки по краям;
соединительный профиль нужен для стыковки двух изделий;
финишные профили нужны для обрамления последних панелей;
на углах цоколя используются наружные и внутренние угловые элементы.

Видео описание

В этом видео продемонстрирован процесс утепления подставочного профиля и монтажа оконного блока с ним одновременно:

Коротко о главном

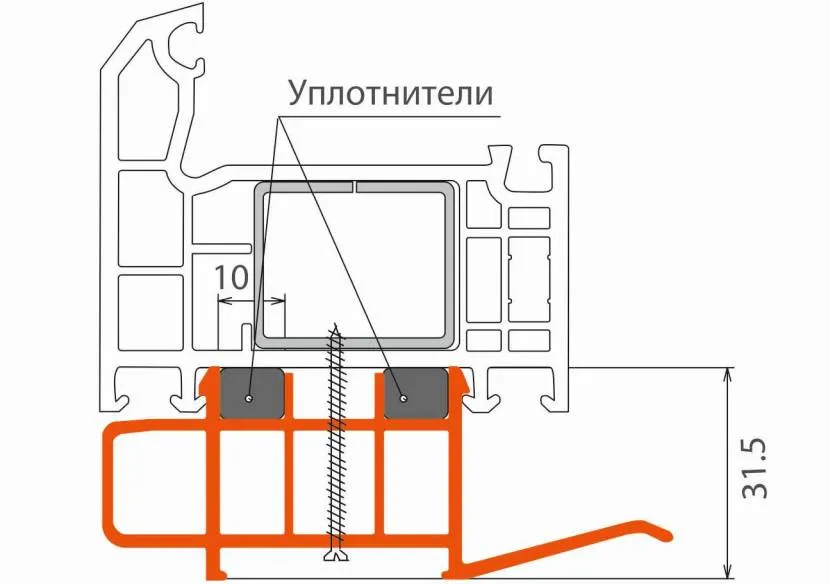

Подставочный профиль – это отдельная от основного оконного блока планка, которая подкладывается под нижнюю раму.

При транспортировке оконных систем закрепленная снизу подоконная планка защищает рамы от повреждений и загрязнения.

Во время эксплуатации подставочный профиль распределяет равномерно нагрузку по всей нижней раме блока, что предотвращает его деформацию.

Посредством подставочного профиля улучшаются показатели теплопроводности, герметичности и шумоизоляции в области нижнего монтажного зазора.

Использование подоконной планки упрощает процесс установки наружного водоотлива и внутреннего подоконника, способствует формированию надежной конструкции с плотно прилегающими элементами.

Различаются изделия по количеству камер и толщине стенок с перегородками, что отражается на теплоизоляционных свойствах профиля и его механической прочности.

Также разным может быть поперечное сечение и исполнение посадочного места для нижней рамы оконной системы (так определяется сопоставимость изделий с блоками того или иного производителя).

Установка теплоизоляции

Если материал приклеивается, то перед тем, как приложить слой теплоизоляции, его нужно проклеить. После установке тепловой защиты дома все щели между профилем и стеной герметизируют пеной, которая защитит цоколь от влаги и морозов.

Если в качестве теплоизоляционного материала использованы плиты из минеральной ваты, то нужно предварительно осмотреть поверхность на наличие остатков грязи или прочих дефектов. Все найденные недостатки необходимо устранить. Впадины заполняют теплоизоляцией, которая используется для защиты дома.

Если оставить такие недочеты на поверхности, то при эксплуатации дома могут появиться темные пятна из-за влажностных и температурных перепадов. Это испортит внешний вид фасада и может негативно сказаться на слоях тепловой защиты цоколя.

Плиты теплоизоляционного слоя можно дополнительно зафиксировать дюбелями. Эта работа выполняется через несколько дней после проклеивания слоев теплозащиты к поверхности дома.

Крепления рассчитывают исходя из неровностей стен, конфигурации и особенностей строения и климата в регионе постройки. Дюбель или вбивается молотком, или ввинчивается сверлом, всё зависит от глубины отверстия.

Монтаж

Прежде
чем обрабатывать внешнюю сторону фундамента, выполняют подготовку материала и
подсчитывают, сколько его понадобится. Для получения информации, следует
осуществить умножение ширины поверхности цоколя на длину и разделить число на
площадь одной панели.

Чтобы
выполнить работы правильно, необходимо обзавестись дополнительными аксессуарами
в виде:

стартовой планки, которую устанавливают первой снизу фундамента, на определенном расстоянии от земли;
элементов для обработки углов;
профиля из металла или дерева;
обвесов, на которые можно будет установить обрешетку;
саморезов из нержавейки.

Все
элементы очень важно выкладывать на ровную поверхность. Если цоколь покрыт неровностями,
то нужно сначала использовать шпаклевку и нанести штукатурку на выявленные
дефекты

Для установки цокольного сайдинга, как говорит инструкция, должна использоваться обрешетка. Ее выполняют из стали. Но также допустим и вариант с деревом, обработанным антисептическими средствами.

Между
вертикальными рейками нужно придерживаться шага, оптимальный размер которого
составляет 0,9м. Для горизонтальных реек этот показатель составляет 40 см.
Перед тем, как монтировать панели, необходимо отступить от грунта на 15 см.

Облицевать цоколь сайдингом можно двумя способами. В первом случае используют крепление через замок-защелку, а во втором устанавливают с помощью шипа-паза.

Замки-защелки
походят при расположении цоколя и стены в одной плоскости. Сначала выполняется
установка стартового профиля. К нему с применением крюка крепят первую панель
сайдинга. После этого элемент закрепляют на обрешетке саморезами. По такому же
принципу монтируют и остальные панели в первом ряду. Процедуру выполняют
самостоятельно или нанимают мастеров.

Чтобы
установить второй ряд, обрезают каждый элемент на половину или на треть. Когда
все ряды панелей будут выложены, выполняется установка угловых профилей.

Крепление по способу шип-паз лучше применять при расположении цоколя и стены в разных плоскостях. Процесс состоит из таких этапов:

Сначала устанавливают
первый профиль.
Панель вставляют шипами в первую рейку,
пока не произошло раскрытие прорезей.
Монтируют наружный уголок.
Все остальные изделия сначала состыкуют
со стартовым профилем и вводят их в паз предыдущего изделия.
Второй
уголок можно будет установить после составления панельного ряда.

Цокольные панели для наружной отделки дома должны соответствовать своим характеристикам, тогда они обеспечат надежную защиту конструкции.

Каркас из профиля под гипсокартон: комплектующие и порядок монтажа

Разрыв в нижней направляющей по понятной причине не нужен;
Горизонтальных перемычек между стойками две — сверху и снизу оконного проема.

При сборке каркаса нам предстоит выбирать между недорогим бруском сечением 40х40 — 50х50 мм и профилем. Я настоятельно рекомендую остановить свой выбор именно на профиле в силу следующих причин:Общие принципы сборки каркаса одноуровневого потолка — те же, что и при облицовке стены гипсокартоном: используется потолочный и направляющий потолочный профили; CD крепятся к перекрытию или балкам прямыми подвесами.Капитан Очевидность подсказывает: если в стене есть дверной проем, в его нижней части в направляющей оставляется разрыв на всю ширину проема.

Под направляющий профиль укладывается демпферная лента, которая исключит передачу низкочастотных колебаний капитальным конструкциям. Вместо нее можно использовать нарезанный полосками соответствующей ширины вспененный полиэтилен;
Каркас заполняется минеральной ватой. Лучше использовать проклеенные плиты размером 1000х600 мм: они встанут между стойками без подрезки по ширине, и не будут слеживаться, оставляя в заполнении стены пустоты;

Отделка потолка с применением гипсокартонных конструкций требует своего подхода и определенных технологий. Закономерно возникают вопросы: как сделать каркас на потолок под гипсокартон и что для этого нужно? Такая система должна обладать значительным запасом прочности, ведь вес облицовки в виде гипсокартона все-таки немаленький. Так как же для полноценного правильного оформления нужно сделать подвесную конструкцию на потолок из ГКЛ, где пройдут электропроводка и, возможно, другие инженерные коммуникации

Важно

Если планируется утеплить перекрытие помещения, то утеплитель монтируют после сборки каркаса. Его нарезают фрагментами немного больше размеров полученных ячеек. И только после утепления проводят проводку.

При возведении перегородок особое внимание следует уделить дверному проему. Его надо усилить, вставив в профили, образующие периметр дверной коробки, деревянный брус

Определившись с расстоянием между стеной и возводимой конструкцией, проведя все коммуникации, на потолке чертят линию, по которой будет крепиться направляющий профиль. С помощью отвеса идентичную линию воспроизводят и на полу.
Закрепив направляющие профили, переходят к разметке горизонтальных стоек. Они должны располагаться с шагом 600 мм так, чтобы каждый лист гипсокартона был зафиксирован на трех стойках. Одна будет располагаться посередине листа, а на двух крайних окажется стык с другими листами.

Направляющая обрешетка для гипсокартона крутится к противолежащим поверхностям, с отпуском нужного расстояния для однородности уровня. Шурупный шаг до полуметра. От нее делается чертеж линий, через каждые 60 см обозначающих местопрохождения стоечных вертикалей. В пазы стартовых профилей вставляют стоечные продольные.

Проверяется уровень при помощи натянутой нити. Края подвесов нужно согнуть и к ним прикрепить продольные профили на саморезы.

Различие в монтаже разных видов панелей

Разные типы панелей, применяющихся при обшивки цоколя облицовочным сайдингом, имеют свои особенности монтажа. Крепить сайдинг разных типов нужно с учетом этих особенностей, хотя общую технологию они и не меняют.

Монтаж фиброцементных плит

Крепление цокольного сайдинга фиброцементного типа имеет такие особенности:

плиты обычно ровной прямоугольной формы, поэтому устанавливать их нетрудно;
монтировать можно встык, не оставляя зазоров – этот материал не разбухает на солнце или от влаги;
лучше использовать деревянную обрешетку, чтобы надежно смонтировать цокольный сайдинг этого типа;
нужно быть осторожным с крепежными элементами – если прилагать большие усилия, то хрупкий сайдинг может лопнуть.

Монтаж клинкерных панелей

Крепление фасадных панелей клинкерного типа возможно без обрешетки. Впрочем, многие предпочитают не рисковать и всё же ее делают.

Клинкерные панели – это недешевый и качественный материал, изготовленный из обожженной очищенной глины. Поэтому и особенности у него соответствующие:

установку сайдинга можно проводить даже при сильных морозах;
дополнительное утепление не нужно – панели сами оказывают термический эффект;
монтируется такая облицовка легко, ошибиться и «пустить» ее неровно практически невозможно;
швы рекомендуется затирать с помощью строительного пистолета, используя морозостойкий материал идентичного или, наоборот, контрастного панелям цвета.

Монтаж сайдинга под камень

Облицовочная кладка под камень тоже имеет свои особенности. Прежде всего, при отделке дома таким цокольным сайдингом нужно учитывать, что он плохо уседает и достаточно сильно реагирует на экстремальные погодные условия.

Кроме того, каменная кладка имеет неровную структуру. Поэтому перед установкой подобного цокольного сайдинга своими руками некоторые панели придется обрезать, чтобы они не выступали за края стены. Обрезать рекомендуется с левой стороны – так крепление будет надежнее.

Советы по монтажу термопанелей

Есть 2 способа монтажа, что обуславливается особенностями изготовления материала:

на каждую термопанель надвигается следующая, чтобы замки зацепились. Часть утепляющего материала в подобных панелях остается открытой, она закрывается при установке следующей плиты. В результате – достаточно прочный замок

Такие панели устанавливаются быстрее, но важно, чтобы цоколь имел идеально ровную поверхность. Кроме того, между цоколем и термопанелями по причине неплотного прилегания может возникнуть естественный воздухообмен, из-за чего эффективность утепления заметно снизится;

Монтаж фасадных термопанелей

соседние панели приклеиваются встык, вся площадь утеплителя закрыта плитками. Для фиксации используется монтажная пена или клей. Время, необходимое для монтажных работ, из-за этого увеличивается, однако цоколь не нужно предварительно выравнивать, да и конвекции воздуха между ним и термопанелями не будет (а значит, улучшится теплосбережение).

Способ монтажа панелей

Выбирая тот или иной способ, оцените не только то, каково состояние цоколя, но и собственные возможности. К примеру, если цоколь ровный, то предпочтение лучше отдавать первому методу. Но не забывайте, что в любом случае должны использоваться специальные дюбели.

Ознакомимся с доборными элементами, облегчающими монтажные работы.

Планки (финишная и стартовая). Необходимы для установки панелей в начале и конце работ. Не только украшают цоколь, но и защищают от попадания влаги.
Полосы с плитками, располагающимися вертикально. Необходимы для того, чтобы улучшить декоративные характеристики.
Углы (внутренний и наружный). Они, что очевидно, нужны для отделки углов, имеют высоту, соответствующую размерам термопанели. Бывают приставными и оснащенными замками, разной ширины, разных типов.

Панели и доборные элементы к нимУгловая панельНесколько разновидностей угловых элементовПрофиль цокольный/стартовый

Установка систем вентилируемых фасадов

Инструменты

Крепление вентилируемого фасада проводят с использованием таких инструментов:

нивелира;
рулетки;
отвеса;
шуроповерта;
ножниц по металлу;
заклёпочных клещей.

Разметка и монтаж кронштейнов

Разметку выполняют с учётом проектного шага кронштейнов при отступе между краем стены и осью кронштейна не меньше 100 мм.

Кронштейн для вентилируемых фасадов – надежная и простая конструкция В стене просверливают отверстия под анкеры соответствующего диаметра и устанавливают кронштейны ККУ. Между стеной и креплением устанавливается изолоновая или паронитовая прокладка. Размер кронштейнов определяется конкретными условиями монтажа (толщиной утеплителя, неровностями стены).

Установка теплоизоляции и ветрозащиты

Монтаж утеплителя должен быть плотным, без пустот в швах. Плиты крепятся с помощью 5-7 тарельчатых дюбелей на 1 квадратный метр.
Схема установки утеплителя При использовании не кашированного утеплителя ветрозащиту устанавливают из влагозащитной плёнки с перехлёстом 100 мм. Первый из двух слоёв утеплителя дополнительно крепится 2 дюбелями к плите (на завершающем этапе потребуется 3-4 дюбеля).

Установка горизонтальных профилей

Для крепления горизонтального профиля для вентилируемых фасадов КПГ к кронштейнам ККУ используются заклёпки или саморезы 4,8х28. При недостаточном выравнивании элементов конструкции используют крепления для вентилируемых фасадов соответствующих размеров.

Установка вертикальных профилей

Вертикальная обрешётка из шляпного профиля КПШ-90х20х3000 крепится к горизонтальной обрешётке саморезами 4,8х28.
Основные профили устанавливаются по вертикальным стыкам кассет фасада, чётко соблюдая монтажное расстояние. Если ширина кассеты больше 700 мм, то производят дополнительную установку промежуточных профилей КПШ-50х20х3000.
Узлы примыкания элементов фасадной системы выполняют Z-образными профилями.

Установка вертикальных профилей

Установка фасонных изделий

Используя крепежи для вентилируемых фасадов, к вертикальной обрешётке КПШ фиксируют фасонные изделия.
Основные профили установленной вертикальной обрешётки с видимой части покрыты цветным полимером или декорированы цветной полосой.

Установка фасадных кассет МП 1005/23/20

Фасадные кассеты устанавливают слева направо и снизу вверх. Перед монтажом их боковые стороны освобождаются от защитной плёнки.
Для крепления кассеты к несущим вертикальным профилям используются саморезы 4,8х28. Кассеты крепятся нарезающими винтами до положения шуроповёрта «не дожимать», что компенсирует температурную деформацию в процессе эксплуатации.
После завершения монтажа удаляют защитную плёнку.

Схема вентилируемого фасада

Установка фасадных кассет МП 2005/25/30

Надежный и простой крепеж для вентилируемых фасадов – саморез 4,8х28 Такие элементы устанавливают снизу вверх. Перед монтажом их боковые стороны освобождают от защитной плёнки. Низ кассет защёлкивают к начальной планке, а их верх крепят к несущим вертикальным профилям при помощи оцинкованных саморезов 4,8х28. Элементы крепят нарезающими винтами. Верхнюю кассету защёлкивают за верх предыдущей детали. Вертикальный промежуток между кассетами фасада (руст) устанавливается шаблоном от 5 до 30 мм. Рекомендуемое значение этой величины – 30 мм.

Дополнительные элементы конструкции

Перед монтажом следует позаботиться о дополнительной оснастке, в которую входят такие элементы:

фасонный фартук;
уголок крепления вент фасадов;
вентиляционная решётка.

Фасадные вентиляционные решетки предназначены для защиты пространства между облицовкой и стеной от попадания посторонних предметов и обеспечения циркуляции воздуха. При их выборе стоит изучить фото из каталогов фирмы-производителя, чтобы вся система выглядела гармонично. Фасонные фартуки обеспечивают прохождение воздуха и предотвращают попадание осадков между облицовкой и стеной основания.

Обшивка цоколя профнастилом

Если вы решили отделывать цокольную часть здания профнастилом, то работу необходимо начать с устройства гидроизоляционного слоя.

Процесс обшивки цокольной часть дома.

Можно выделить несколько способов изоляции цоколя от воздействия влаги, которые подходят в случае с отделкой поверхности профнастилом:

Обмазочная гидроизоляция. Для этого нужно приобрести битумную мастику, после чего тщательно обработать ей всю поверхность цоколя на несколько слоев. Можно использовать аналогичные составы, которые представлены на строительном рынке.
Для создания плотного гидроизоляционного слоя, лучше всего использовать оклеечные гидроизоляционные материалы. Для этого подходят любые рулонные материалы. Перед наклеиванием на поверхность цоколя их требуется разогреть.
В последние годы очень распространена мембранная гидроизоляция. Это качественный, долговечный и современный гидроизолятор, который отличает простота монтажа и легкость в обработке. Для устройства гидроизоляционного слоя необходимо обложить цоколь мембранным изолятором и закрепить его с помощью специальных замков или любым другим способом.

После того как гидроизоляционный слой будет сделан, необходимо устроить каркас, на который и будут крепиться профилированные листы. Каркас делается в виде обрешетки (для этого может быть использован металлический профиль или доски). Обрешетку необходимо прикрепить к поверхности дюбелями на подвесы. Если для устройства каркаса вы пользуетесь металлопрофилем, то требуется закрепить и выровнять направляющими нижние концы в горизонтальном положении.

Затем идет утепление и непосредственно отделка:

Для утепления поверхности цоколя может быть использован любой утеплитель, но лучше всего пенополистирол или пенопласт. Теплоизоляционный материал укладывается между каркасными стойками.
Если вы пользовались металлопрофилем при устройстве каркаса, то профнастил можно крепить саморезами

Очень важно, чтобы саморезы имели водонепроницаемые прокладки.
Отделка поверхности цокольной части здания должна начинаться с углов. В местах стыков обязательно будут образовываться щели

Их необходимо заделывать с помощью доборных элементов.
В определенных местах цоколя должны присутствовать вентиляционные отверстия, с помощью которых будет проветриваться подвальный этаж здания или подпол. Обработать вырезанные отверстия можно посредством финишных планок.
Если у вас получились не эстетичные углы, то их рекомендуется закрывать уголками, которые обычно продаются вместе с профнастилом в строительных магазинах.

Если вас не устраивается цвет профилированного листа, то материал вполне можно покрасить. В дальнейшем, когда возникнет необходимость, можно будет с легкостью произвести ремонт покрытия, заменив старые листы на новые. Кроме того, определенные виды профнастила могут быть использованы многократно. Например, бывшие в употреблении профлисты очень часто используют для устройства заборов и отделки хозяйственных построек.

Профнастил представляет собой прочный строительный материал, при помощи которого, как правило, выполняют облицовку заборов, стен и кровельных элементов сооружений. Вместе с тем, как показывает опыт последних лет, обшивка фундамента профлистом стала широко использоваться застройщиками в домашнем строительстве за счет доступности сырья, интуитивной простоты монтажа и высокой практичности получаемой облицовочной поверхности.

Конструкция вентилируемого фасада

Основные составляющие систем вентилируемых фасадов:

усиленные крепёжные кронштейны;
горизонтальные Г-образные крепёжные профили;
вертикальные шляпные и Z-образные крепёжные профили из оцинкованного металла;
метизы;
теплоизоляция фасада;
фасадные кассеты.

Размеры монтажных элементов
Крепежные элементы для вентилируемых фасадов
Основной вертикальный профиль для вентфасада (КПШ 90х20)Для крепления системы к стене используются усиленные крепёжные кронштейны для вентилируемых фасадов (ККУ). Размер их консоли от 90 до 230 мм. Шаг горизонтальных профилей и кронштейнов указывается в проектной документации. Шляпные крепёжные профили КПШ-90х20х3000 предназначены для установки по вертикальным стыкам кассет фасада, между которыми монтируют промежуточные профили КПШ-50х20х3000. Узлы примыканий выполняю с использованием Z-образных крепёжных профилей КПZ-29х20х3000. Профили для вентилируемых фасадов имеют как стандартную (3 м), так и нестандартную длину, определяемую проектом. Для крепления элементов несущего каркаса используются самонарезающие винты, заклёпки или болтовые соединения.
Крепежный Z-образный профиль КПZ 29х20х3000Система утепляется в один или два слоя минватой либо стекловатой. Однослойное утепление или наружный слой двухслойного материала выполняют из плиты минваты (плотность от 80 кг/кубометр). Внутренний второй слой выполняют из плит минваты или стекловаты (плотность от 30 кг/кубометр). При этом, чем больше слоев материала и выше его плотность, – тем дороже цена фасадного утеплителя. Для защиты от ветра и влаги утеплитель покрывают паропроницаемой мембраной. Изготовление металлических фасадных кассет со скрытым или открытым способом крепления выполняется по проектным размерам.

Монтаж при неровном участке

Когда дом стоит на неровном участке, монтаж выбранного цокольного сайдинга своими руками немного усложняется. Основные принципы таковы:

Нижний край панелей, идущих в нижнем ряду, придется немного обрезать. Срез должен составить горизонтальную линию. Ее стоит заранее нарисовать на фундаменте с помощью уровня.
Обычную стартовую планку лучше заменить J-профилем. В него и будут упираться панели.
Если облицовка состоит из нескольких рядов, то корректировать нужно только установку нижнего ряда. Остальные монтируются по общим правилам.
Когда 1 сайдинговой панели не хватает, а 2 оказывается слишком много, то уклон позволяет немного схитрить. В этом случае нужно делать всё наоборот – стартовую планку монтировать сверху, а цокольные панели крепить справа налево. Это позволит сэкономить материалы.

Цокольный профиль
