Навесные и выносные площадки
Навесные рабочие площадки используются в высотном строительстве для облицовочных работ и кладки кирпича с наружной стороны здания, где невозможна установка опорных строительных лесов. Площадки навешиваются и крепятся в проёмы, на выступы или технологические козырьки. Сварные конструкции навесных (подвесных) площадок рассчитаны на нагрузку до 1-ой тонны, что позволяет работать на них двум монтажникам и держать необходимый запас строительных материалов. Для большей эффективности и удобства работ площадка разделена на два яруса, оборудованных настилами и ограждением.
Выносные грузоприёмные площадки применяются в качестве дополнительного приспособления при подачи краном строительного материала или оборудования на необходимый этаж, а также для временного складирования материалов. Рабочая платформа представляет собой деревянный или металлический настил с защитным ограждением. Подъём выносной площадки на нужный этаж осуществляется при помощи крана, где она крепится при помощи специальных распорок. Расчетная нагрузка – до 3,5 тонн.
Штыревые строительные леса
Это оборудование каркасно-ярусного пространственного типа. Способ сборки — с помощью штырей и проушин.
В такой конструкции подъем рабочих наверх осуществляется по лестницам с перилами, при этом предельная высота приспособления 60 метров, нормативная нагрузка на 1 кв метр – 250 кг. Благодаря диагональным раскосам конструкция получает хорошую жесткость.
Область применения штыревых лесов – сложные фасады (особенно в сочетании с хомутовыми строительными приспособлениями), каменная кладка, выполнение отделочных работ. К недостаткам приспособления можно отнести высокую стоимость и малую высотность.
Из какого материала изготавливают строительные леса: фото изделий
Строительные леса – фото наглядно отображают разные варианты – могут быть деревянными, оцинкованными, стальными и алюминиевыми. Последний вариант является самым легким и мобильным, его целесообразно использовать для внутренних или наружных работ на небольшой высоте. Самыми крепкими и долговечными считаются стальные конструкции, которые легко ремонтируются, чего нельзя сказать про леса из алюминия. Оцинкованные изделия также являются прочными. Главное их достоинство – стойкость к коррозии, поэтому это оптимальный вариант для наружных работ, где они могут стоять длительное время при неблагоприятных погодных условиях.
Цена строительных лесов из стали и оцинковки будет намного выше, чем у аналогов из других материалов. К тому же такие конструкции являются наиболее тяжелыми, что усложняет их транспортировку. Однако такие леса способны выдержать не только людей, но и необходимые инструменты и материалы. Поэтому стальные и оцинкованные конструкции используют чаще всего при масштабных строительно-монтажных работах.
Сегодня большой популярностью пользуются металлоконструкции от Дмитровского завода строительных лесов. Продукция характеризуется высокой прочностью, надежностью, долговечностью и приемлемой стоимостью.
Металлические конструкции лесов наиболее популярны сегодня
Кроме металлических лесов часто применяются деревянные изделия, которые являются простыми и экономичными в исполнении. Их можно легко изготовить самостоятельно из подручных материалов. Однако такая конструкция более громоздкая. Несмотря на то что она является разборной, как и другие аналоги, доски из-за того, что будут испачканы и повреждены гвоздями, вряд ли можно будет использовать для других мероприятий. Такое изделие рассчитано на выполнение работ на уровне максимум второго этажа.
Группа строительных вышек, вышки-туры
Строительные вышки-туры и монтажные подъемники – передвижное оборудование, предназначенные для точечных работ в диапазоне средних высот. Они состоят из наборных (или выдвижных) модулей и могут подбираться под любую из допустимых техпаспортом рабочих высот и размер монтажной площадки. Как правило, вышки сооружаются из обычных элементов рамных лесов в контуре одной стандартной секции, и имеющей специальные опоры. Вышка-тура строительная и монтажный подъемник имеют ограждение рабочей площадки. Данный вид оборудования сертифицирован для работы на нём персонала и имеет соответствующие разрешения.
Рамные строительные леса
Это, пожалуй, наиболее популярный вид строительных площадок для проведения фасадных работ. Преимущество этой конструкции состоит в ее легкости и достаточной степени устойчивости.
Если сравнить по стоимости с другими используемыми конструкциями, то рамные леса – самые доступные. Все элементы в этом оборудовании закрепляются при помощи специальных карабинов (флажков). Высота проводимых работ – до 100 метров.
Такой тип оборудования успешно применяется не только для фасадных, но и для выполнения внутренних работ. Однако, при всех преимуществах, у таких люлек имеется и недостаток: нагрузка на 1 квадратный метр ни в коем случае не должна превышать 200 килограмм. Хотя длина рам вдоль фасада составляет 2-3 метра, чего вполне хватает для комфортной работы 1-2 человек.
Хомутовые строительные леса
Это специальная конструкция из стоек и труб, скрепленная хомутами (поворотного или неповоротного типа).
Работы с помощью данного типа строительных площадок можно производить на высоте не более 60 метров. Область применения:
- фасады любой сложности, включая карнизы, арки, колонны и балконы;
- организация каменной кладки стен (до 20 м в высоту).
Этот тип приспособлений более прочен, по сравнению с рамной конструкцией. Другим преимуществом лесов и люлек такого типа можно считать довольно мобильное устройство конструкции, позволяющее производить их сборку по-разному, учитывая сложность объекта.
Однако именно эту особенность можно отнести и к недостаткам: сборка конструкции сложна и занимает много времени. Да и нагрузки рекомендованы в пределах 250 килограмм на 1 кв метр, высотные характеристики также оставляют желать лучшего. Ценовая доступность – средняя.
Как выбрать строительные леса и не ошибиться?
Чтобы не ошибиться в выборе строительных лесов, важно определиться для каких видов работ они вам нужны. Так, если необходимо выполнить каменную кладку или сложный ремонт фасада, подойдут хомутовые леса
Они прочны, надежны, имеют оптимальную стоимость. Кроме того, в них можно быстро изменить высоту и ширину ярусов, произвольно меняя расстояние между вертикальными стойками.
Если необходимо выполнить внутренний ремонт или фасадные работы выбирайте легкие и недорогие рамные конструкции.
Если требуется соорудить концертную площадку, организовать алюминиевую опалубку, выполнить монтажные и фасадные работы и даже трибуны для зрителей, — выбирайте универсальные клиновые строительные леса.
Если здание имеет сложную конфигурацию, от конструкции требуется высокая несущая способность, остановите свой выбор на штыревых лесах — долговечных и надежных.
Клиновые строительные леса
Такой тип строительных площадок зачастую применяется в качестве опорной каркасной системы для возведения алюминиевых опалубок. Объясняется это тем, что эта конструкция выдерживает повышенные нагрузки, непосильные для других видов аналогичных строительных приспособлений.
Безусловно, нагрузка в 500 килограмм на 1 кв метр – это большое преимущество клиновых лесов. Высотные характеристики данного оборудования также серьезны – их можно использовать на высоте вплоть до 100 метров. Поэтому нередко такие конструкции применяют для выполнения работ повышенной сложности. Стоимость оборудования по степени доступности — на втором месте.
Группа строительных лесов
Леса строительные – рамные, хомутовые, штыревые, клиновые – предназначаются для проведения наружных (фасадных) и кладочных работ на высоте до 100 м. Хомутовые строительные леса состоят из продольных и поперечных связей (трубы) и непосредственно крепежных хомутов. В собранном виде они представляют жесткую конструкцию и позволяют работать на фасадах любой формы. Трубчатые штыревые и рамные строительные леса отличаются простотой монтажа и демонтажа, но могут монтироваться только возле зданий и сооружений с плоскими фасадами. Наиболее распространёнными являются опорные строительные леса, но также используются подвесные и навесные варианты конструкций. Подвесные леса являются видом закрепления конструкции, при котором используются только консольные балки. Определение необходимого комплекта элементов лесов и его стоимость производится расчётом специалиста.
В основе конструкции и технологии применения – создание жёсткого пространственного каркаса из сборно-разборных модулей, повторяющих контур и профиль здания или сооружения. В качестве модульных элементов чаще всего используются балки трубчатого или коробчатого сечения. Строительные леса и созданные из аналогичных элементов вышки являются стандартным и унифицированным оборудованием, что позволяет эффективно использовать их на принципиально разных объектах.
Приставные подмости и строительные козлы
Приставные подмости применяются для несложных отделочных работ, где используются легкие материалы. Деревянные конструкции прислоняются к поверхности стены здания и удерживаются за счет упора. Несмотря на то что установка выглядит ненадежной, работать на ней удобно и безопасно. Существует два варианта исполнения приставных подмостей: традиционный и армянский. Первая установка является простой и надежной, однако она не регулируется по высоте. Ее можно использовать для подшивки свеса кровли, монтажа водостока и других работ, которые характеризуются небольшим разбросом высоты.
Армянские леса производятся из минимального количества материалов, легко и быстро собираются, передвигаются и разбираются. Главное – изготовить треугольники, поднять на заданную высоту, расположить с шагом 3 м и подпереть их наклонными балками, которые фиксируются в земле.
При наружной отделке одноэтажных зданий и для работ на фронтонах применяются строительные козлы, где настил укладывается на деревянные перекладины. Установки также используются в тех случаях, когда на стены нельзя ничем опираться. Конструкция является негромоздкой и легкой, ее можно передвигать в нужное место.
Такая конструкция как строительный козел используется для проведения работ на небольшой высоте
Строительный козел является четвероногим деревянным сооружением, напоминающим по форме букву «А», высота которого достигает роста мастера. Количество распорок может быть произвольное. Для соединения верхних концов опор применяются обычные навесы. Ножки фиксируются с помощью ограничителей. С одной из сторон стойка может быть выполнена вертикально, без наклона. Это позволит установить конструкцию ближе к стене, что удобно при покраске, конопатке или профилактической обработке.
Благодаря множеству вариантов строительных лесов имеется возможность подбора конструкции, необходимой для выполнения конкретных работ
Хомутовые строительные леса: особенности конструкции
Данная разновидность лесов является наиболее трудоемкой в сборке, поскольку каждое соединение вертикальных опор с горизонтальными, диагональными и поперечными связями осуществляется с помощью специальных хомутов, закручивание которых выполняется гаечным ключом. Крепежные элементы могут быть глухими или поворотными. В зависимости от этого соединение стоек может производиться под прямым или любым углом соответственно. В связи с тем, что для монтажа конструкции требуется большое количество крепежных элементов, хомутовые леса являются самыми дорогостоящими.
Благодаря наличию диагональных связей конструкция отличается прочностью, надежностью и устойчивостью. Однако это самый сложный в монтаже и разборке вариант лесов.

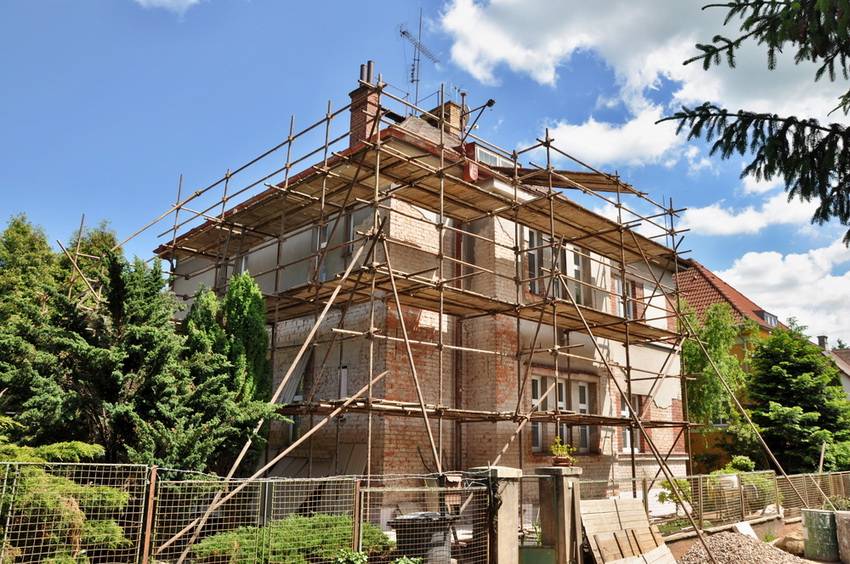

Особенность хомутовых строительных лесов в том, что они могут иметь любую конфигурацию
Главные достоинства конструкции – возможность изготовления установки любой формы и целесообразность комбинирования ее с другим вариантом вспомогательной стоечной металлоконструкции. Такое сооружение монтируется по периметру здания любой конфигурации, даже при наличии выступающих элементов. Устройство можно использовать для наклонных конструкций.
Статья по теме:
Производители выпускают различные варианты строительных лесов хомутового типа, отличающихся максимальной высотой установки, которая может составлять от 30 до 80 м. Стандартная ширина лесов – 1-1,5 м, шаг яруса – 2-2,5 м. Эти параметры меняются в зависимости от конфигурации сооружения. Максимальная нагрузка на конструкцию составляет 150-250 кг/м. Установку можно купить или взять в аренду. Цена строительных лесов начинается от 250 руб./м2. Аренда обойдется в 80 руб. за м2.
Как собрать деревянные леса
Что понадобится для монтажа лесов
Для сборки лесов, которые называют еще «козел», или «стол», понадобятся следующие материалы:
- Гвозди или саморезы (любые, лишь бы хватало длины, кроме ржавых и гнутых, а то работа превратится в сплошное мучение);
- Доски (поддоны, заборы, старая мебель, куски ДСП, фанеры или деревянных досок);
- Бруски (любые палки, обломки, куски металлических профилей, ветки от деревьев).
Изготовление рамы
Отличным помощником для тех, кто монтирует строительные леса своими руками, будут чертежи. Именно по ним легче всего собрать раму. Для этого на заранее подготовленной площадке фиксируются деревянные подставки и башмаки, при необходимости устанавливаются винтовые опоры. После чего с определенным шагом монтируются рамы. Их число определяет предполагаемая длина конструкции. По краям устанавливаются специальные рамы с бордюрами. Для спуска и подъема рабочих на рамах монтируются лестницы. Вся конструкция скрепляется горизонтальными и диагональными связями. Для их фиксации в каркасе имеются имеются специальные замки.
Сборка каркаса
Строительные леса своими руками
Минимальная безопасная высота лесов – 5-6 м, ширина – 50 см, а их рекомендуемая длина 4 м. Исходя из этих цифр, рассчитывают размер каркаса и необходимое количество материала, чье качество заслуживает особого внимания.
В частности, для создания каркаса выбирают цельный брус шириной не менее 10 см. Торцевые планки конструкции монтируют под острым углом. Две опорные шестиметровые балки укладываются в горизонтальное положение. Расстояние между ними составляет ширину будущих лесов. Рядом на одинаковом расстоянии укладываются еще две шестиметровые балки. Верхние концы балок должны сходиться под небольшим углом в виде трапеции, это придаст устойчивость будущим лесам.
К этим балкам фиксируются боковые стойки – опора будущих настилов. Закрепляют стойки с внутренней стороны, причем для настилов используются только три стойки, а последняя служит для укрепления конструкции. Всего боковин должно быть не больше 4, поскольку не рекомендуется возводить леса выше «четырех этажей».
Подготовка дополнительных стоек
Монтаж настила
Перед тем, как сделать строительные леса, необходимо определить требования, которым они должны отвечать. Высоту можно считать определяющим параметром, ведь настил необходим именно для работы на какой-то высоте.
Монтаж настила
Длина «козла» зависит исключительно от размеров имеющихся материалов. Разумеется, слишком короткий стол будет очень неудобен, особенно на большой высоте. И нужно помнить о том, что на столе, возможно, будут стоять два человека и ведро с раствором.
Для достижения нужной ширины настила применяют нужное количество досок. Однако если его делают не из досок, а из ДСП, то увеличение будет затруднительно. Что касается лесов, возводимых внутри помещения, так называемых «козлов», то важным моментом станет ширина имеющихся дверных проемов, а также наличие другой мебели. Ведь «козла» нужно будет как-то перемещать.
Фактор веса – один из самых важных, ведь таскать леса неудобно, а тяжелые – тем более. Передвигать их волоком – это лишний раз подвергать нежелательному физическому воздействию. С другой стороны, жертвовать высотой и прочностью точно не стоит.
От прочности строительных лесов зависит не только здоровье строителя, но и целостность стен, полов, техники. Всего того, что может находиться рядом. Однако нагружать конструкцию лишними элементами ни к чему. Далеко не факт, что они реально добавят прочности. Правильно забитые гвозди, закрученные шурупы и смонтированные перемычки, – вот гарантия прочности.
Грамотно сделанные перемычки – основа безопасности строителя
Деревянные леса можно считать устойчивыми, если они не шатаются. И дело не только в том, что работник неуютно себя чувствует, если стол шатается. Любая мебель ломается по этой самой причине, в том числе, и строительные леса. Грамотно расположенные перемычки – единственный способ добиться устойчивости.
Для настила используют широкие и длинные доски, прибивая их к боковинам. Эти три доски нужно распределить по краям и в центре настила, чтобы он не прогибался. Кстати, удобнее отрезать лишнее, когда настил уже собран – тогда не нужно будет ничего отмерять. Зазоры между досками уменьшают вес изделия. С другой стороны, они дают возможность мелким предметам постоянно падать на пол.
Вкручивая саморезы, необходимо следить за тем, чтобы доски не трескались. А торчащие саморезы легко отламываются ударом молотка. Если гвозди оказались длинными, загибать их следует через что-то круглое – ручку плоскогубцев, например. В этом случае, острый конец гвоздя войдет в дерево с обратной стороны, давая дополнительную прочность.
Типовые строительные леса из дерева – чертеж
Это самые простые строительные подмости, спроектированные по принципам промышленных металлических лесов. В их основе – базовый набор элементов, которые обеспечивают нагрузочную способность до 250 кг, при сохранении надлежащей горизонтальной и вертикальной жесткости. В исходном чертеже размеры помоста составляют 3.5х2.5 м. Ширина рабочей площадки – 0.8 м. При необходимости высоту секции можно увеличить на 1-2 м, сохраняя конструкцию без изменений.
Для работ на высоте 5 м и более, конструкцию масштабируют, путем наращивания второго яруса. Аналогичным образом леса расширяют в длину, за счет пристраивания дополнительных секций. Сами сегменты при этом сбивают в монолитную конструкцию для усиления общей жесткости. При работе на высоте 5 м и более, верхний ярус лесов рекомендовано дополнительно анкеровать к фасаду для предотвращения опрокидывания.
Из чего состоят строительные леса:
- Рамы (стойки + поперечины)
2. Горизонтальная связь
3. Диагональная связь
4. Вертикальные стяжки
5. Стабилизирующая опора
6. Отбортовочные доски
7. Настил
8. Подпятники из обрезков доски
Благодаря простоте конструкции такие строительные леса можно сделать своими руками из досок и бруса буквально за несколько часов.
Боковые рамы
Возведение лесов начинают со сборки рам. Это базовые элементы конструкции, на которые припадает основная нагрузка. Они состоят из стоек, поперечин и вертикальных стяжек. Для изготовления опор используют брус 150х80 мм. Поперечины делают из доски толщиной 40 мм. Для боковых диагональных стяжек подойдет стандартная дюймовка. Исходная ширина конструкции – 0.8 м.
Горизонтальные и диагональные связи
Деревянные леса будут безопасными при условии соблюдения четкой геометрии каркаса, которую обеспечивают главным образом диагональные и горизонтальные связи. Эти элементы изготавливают из доски 30х100 мм. Поскольку горизонтали и диагонали являются не только стабилизирующими (препятствуют складыванию лесов), но и силовыми элементами (распределяют нагрузку по всей конструкции), более тонкие и узкие доски для этих целей использовать не рекомендуется.
При сборке горизонтальных и диагональных связей следует придерживаться правила стяжки в треугольник (все углы должны быть одинаковыми). При монтаже многопролетных конструкций, диагонали допускается устанавливать в каждую вторую секцию в шахматном порядке.
Стабилизирующие опоры
Каждый сегмент лесов усиливают направляющей, толщиной не менее 40 мм. Она придает дополнительную устойчивость конструкции и предотвращает ее опрокидывание. При возведении многоярусных лесов верхние секции рекомендовано анкеровать к фасаду или фиксировать их через оконные проемы второго-третьего этажа.
Отбортовочные доски
Легкие перильные ограждения обеспечивают безопасность на площадке, а также препятствуют падению материалов и инструментов. Даже одна отбортовочная доска, установленная на уровне настила, значительно повышает безопасность работ, поскольку не дает случайно наступить на край площадки.
Настилы деревянные для строительных лесов
Рабочие перекрытия изготавливают из дюймовых досок, которые увиливают диагональными перемычками с обратной стороны. Между досками оставляют зазор 5-10 мм. Для усиления общей жесткости лесов настил рекомендовано фиксировать к основанию.
Ригели
При увеличении длины пролета до 4 м и более конструкцию лесов дополняют ригелями. Это два бруса, которые устанавливают под настилом по всей длине пролета. Они служат вспомогательными горизонтальными связями, усиливающими конструкцию, благодаря чему настил не прогибается под нагрузкой. Для усиления жесткости брусовые ригели устанавливают на ребро.
Подпятники
Подкладки из обрезков толстой доски предотвращают проседание опор в грунт, благодаря чему леса не теряют свой горизонтальный уровень. При монтировании многоярусных лесов на проблемных грунтах в качестве подкладок лучше использовать широкие доски, которые укладывают перпендикулярно стене.
