Стиль фахверк: возрождение традиций каркасного домостроения

Что такое фахверковая колонна

Многие архитектурные конструкции, которые нас окружают, оснащены такой деталью, как фахверковая колонна. Люди, которые не знакомы со строительными терминами, не всегда понимают суть и предназначение этой детали, однако на самом деле ее роль весьма велика. Подобная балка строится далеко не в каждом здании, все зависит от структуры и проекта. Поэтому сейчас давайте рассмотрим те типы сооружений, в которых должна присутствовать фахверковая колонна, и определимся с ее основными функциями и задачами.

Для начала следует уяснить, что такие балки не выполняют несущую функцию и не рассчитаны на выдерживание всего веса здания. Сооружаются они исключительно в таких зданиях, где есть пролеты, которые необходимо укрепить и сделать более прочными. В таком случае каждая фахверковая колонна имеет свое место и является весьма значимой, ведь стоит убрать из строения одну такую деталь, появляется риск разрушения всей конструкции. Как правило, эти детали устанавливаются на одинаковом друг от друга расстоянии, их масса и выносливость идентичны. Такие конструкции позволяют упростить процесс построения любого здания, а также в дальнейшем укрепляют его и продлевают его существование.

Наиболее распространены ныне фахверковые колонны промышленных зданий, складов и ангаров. Чаще всего такие сооружения имеют весьма значительную площадь, и порой стандартные стены и фундамент не выдерживают нагрузки, оказываемой перекрытиями и стропилами. В таких случаях именно вспомогательные балки, установленные перпендикулярно земле, способны унять шаткость и ненадежность постройки. Если же конструкция не слишком велика, то балки могут быть возведены лишь для подстраховки, или же для защиты от ветров и ураганов.

Немыслимо построение каркасных балок без фундамента, в котором они закреплены. Именно благодаря ему эти конструкции выполняют свои функции и не прогибаются под весом перекрытия. Фундамент под фахверковые колонны делается из монолитного бетона. При этом каждая из них погружается в стакан примерно на один метр (в зависимости от высоты здания и веса перекрытий)

Важно грамотно установить балки и правильно залить их смесью. Они должны находиться строго параллельно друг другу, не раскачиваться и не прогибаться

Только в таком случае здание будет укреплено и защищено от ветров и прочих внешних разрушающих факторов.

Важно знать, что фахверковая колонна может быть скрыта под косметической отделкой, а может являться и самостоятельным элементом декора. В коттеджах и квартирах нового типа нередко такие балки располагаются в угловых комнатах, на лоджиях и балконах

В старинных постройках подобные консоли могут полностью или частично выступать наружу, и быть украшены скульптурой, рисунком или лепниной.

Фахверковая колонна – элемент, который должен быть грамотно спроектирован и смонтирован, правильно расположен и красиво оформлен. Только при выполнении этих несложных, но важных условий можно добиться желаемого результата, который будет проявляться в прочности здания, в его долговечности и красоте.

Особенность архитектурного решения строений фахверк

Фасад в стиле фахверк не перепутать ни с одним, ведь только у него присутствуют строгие геометрические формы, иногда, в сочетании с элементами изогнутых линий кровли. Отличительной чертой стиля, являются:

• выделяющиеся на общем фоне фасада вертикальные и горизонтальные балки из дерева, а также такие же укосины под разными углами;
• резкий контраст цветовой гаммы балок и пространства между ними;
• всегда отделанный из натурального камня или ювелирно имитированный цоколь.

Немецкие дома фахверк имеют характерную особенность- это балки,  они сразу бросаются в глаза. Они и есть, та самая конструктивная основа всех старых зданий, поскольку использовались в первую очередь как каркас дома. Одновременно балки украшали фасад, для чего их выкрашивали в темные тона, если дерево было светлым. Пространство между балками, по замыслу архитекторов и строителей должно контрастировать с ними, для чего использовались только светлые тона.

Интерес вызывает сочетание всей конструкции с фундаментом здания, вернее сказать с цоколем. Он здесь всегда аккуратно подогнанный и преимущественно серого цвета с расшивкой швов между камнями. Есть, конечно, исключение, когда на фоне темных балок пространство заполняется полутоном природного материала, например, коричневым кирпичом. Такая архитектура вовсе не изжила себя, фасад под фахверк этого типа, можно встретить и сейчас. При этом воссоздается атмосфера средневекового жилища, если не принимать во внимания или исключить присутствие вокруг предметов и вещей современного быта. Впрочем, даже на фоне машин отделка дома под фахверк остается незыблемой.

Все тонкости, касающиеся возведения конструкции присуще, в том числе уже современным строениям. Например, современные фахверковые дома, более, чем другие строения нуждаются в соблюдении строгих мер техники безопасности, как при строительстве, так и при эксплуатации. Повышенная нагрузка на каркас предъявляет ему особые требования с точки зрения технологии соединения узлов. Проблема четкого соблюдения технологии при строительстве существует и для комбинированных фасадов домов.

Обычно такую работу доверяют профессиональным плотникам. За границей, в частности, в Германии, работают компании, чьей специализацией является только монтаж фахверка, собранного заранее в их производственных мастерских. От того само строительство сокращается до нескольких дней, все монтируется модульно крановыми установками.

Отдельно нужно сказать, об ультрамодном увлечении сооружать стеклянный фахверк, представляющий собой высокую и красивую конструкцию. Она может быть частично полностью прозрачна от цоколя до крыши. Это, в свою очередь создает поступление большого потока естественного света. Значительная экономия электроэнергии, что характерно для Европы, старательно экономящей на всем.

Преимущества и недостатки фахверковой технологии

Фахверковый дом не подвержен усадке, отвечает современным архитектурным тенденциям и сравнительно быстро строится (если речь идёт о стенах с панельным или стеклянным заполнением). Но его стоимость обычно высока, 1 м 2 площади обходится как минимум в 35 тыс. руб. К тому же добиться хорошей теплоизоляции от фахверковых стен непросто, так как заполнение по толщине должно быть меньше, чем стойки каркаса. Правда, нередко элементы фахверка привносят в проекты домов из газобетона, кирпича или других материалов, остекляя один из фасадов или надстраивая коробку из блоков фахверковым этажом.

Преимущества фахверкового дома

Сегодня стиль фахверк также продолжает существовать. В таком стиле строятся загородные дома, которые имеют свои достоинства.

1. Они быстро возводятся. Дом с фундаментом можно построить за полгода, а иногда и за пару месяцев. Причем строить такой дом можно даже зимой.

2. Благодаря небольшому весу для фахверка не требуется использовать мощный фундамент. Например, для такого дома подойдет ленточный или свайный фундамент. Благодаря небольшому весу строения усадка фундамента незначительная. После установки каркаса можно выполнять внешнюю и внутреннюю отделку. А инженерные коммуникации легко спрятать в системе деревянных балок.

3. Фахверковые строения обладают высокой прочностью и долговечностью. Это подтверждают дома, которые существуют столетиями в Европе.

4. Такая технология позволяет комбинировать различные материалы и применять необычные архитектурные решения. Это в свою очередь позволяет построить дом под определенные запросы и бюджет. Например, можно сделать дом с большой площадью остекления.

5. Такие здания неприхотливы к внешней и внутренней отделке. Например, брус можно просто ошкурить и покрыть краской. Кроме того, в таких домах редко бывают трещины. Если они и появляются, то микроскопические.

6. Плюсом таких строений является экологичность. При строительстве обычно используются безопасные материалы — дерево, стекло, камень.

Андрей Баннов, руководитель проекта DOM TECHNONICOL:

— Основное преимущество фахверка состоит в том, что в технологии используется пиломатериал большого сечения. Это дает возможность монтировать большие пролеты: можно делать просторные кухни-гостиные, зону второго света. Также можно использовать широкоформатное остекление, расстояние между стойками позволяет это сделать, при этом ригели выдерживают большие нагрузки. По этой причине мы видим большинство современных фахверковых домов со стеклянным фасадом.

Сложно ли построить такой дом?

В принципе несложно. Однако, чтобы правильно построить такой дом, лучше обратиться к проектировщику, который сделает все расчеты на базе компьютерной программы. В соответствии с полученной инструкцией или схемой можно заказать готовые балки, которые будут разрезаны по эскизам. Все, что вам понадобится на строительной площадке – это применить минимальные столярные навыки и умение собирать паззлы.

Распоряжаясь ресурсом самостоятельно, вы можете увеличить сроки строительства и не торопиться, вкладывая инвестиции постепенно. Это идеальный вариант для заказчиков со скромным бюджетом. Прочность дома обеспечивают соединительные детали. Если правильно их установить, то каркас будет непоколебимым.

В работе важно использовать обилие гидроизоляции, особенно на полу. Это страховка от образования плесени и чрезмерной влажности в доме. Если в проекте подразумевается размещение панорамных окон, не помешает установить конвекционное отопление вблизи стеклопакетов

Таким образом, вы минимизируете потери тепла и сделаете комнаты более уютными

Если в проекте подразумевается размещение панорамных окон, не помешает установить конвекционное отопление вблизи стеклопакетов. Таким образом, вы минимизируете потери тепла и сделаете комнаты более уютными.

Самое главное в реализации вашей задумки – выбрать подходящий участок под застройку в хорошем месте. Наличие благоустроенной придомовой территории будет преимуществом, если ваше жилье ориентировано на максимальный комфорт и удобство.

Купить проект каркасного дома

Строительство фахверка

Основа технологии строительства сохранилась почти неизменной, несмотря на то, что фахверку уже более пятисот, а по некоторым данным — и тысячи лет. Традиции фахверка живы, но они развиваются благодаря современным архитекторам и строителям. Так же, как и много веков назад, дом строится на деревянном жестком каркасе, только вместо обычного бруса чаще используется клееный, как более прочный

Клееный брус не имеет сучков и трещин, а потому выглядит эстетичнее — это важно, ведь каркас является и украшением фасада готового дома

Сегодня строителям доступны брусья и балки любого сечения и практически любой длины — у древнего строителя не было таких возможностей. Современное строительство фахверк-домов является таким же простым, как и быстрое возведение зданий из легких металлоконструкций.

Кстати, фахверк не приемлет металлических стяжек, которые способны испортить интерьер. Все соединения элементов каркаса по-прежнему деревянные, традиционные: на шип (потайной или «ласточкин хвост»), врубками, закрепление нагелями.

Эти соединения использовались при строительстве фахверков, которые простояли уже по 500 лет, а не это ли гарантия надежности строительной технологии? Хотя для усиления прочности сегодня могут использоваться металлические элементы, но они, как правило, скрываются или становятся декоративным элементом.

Деревянный каркас фахверка достаточно легкий, поэтому нагрузка на грунт не велика. А это значит, что фахверк можно строить на недорогом мелкозаглубленном фундаменте.

Пространство между элементами каркаса заполняют эффективными утеплителями или стеклопакетами. Большие возможности, связанные с остеклением, — одно из важных преимуществ фахверка в наши дни. При желании можно остеклять целые стены. Это не значит, что в доме будет холодно, ведь используются стеклопакеты, осуществляется качественная герметизация окон.

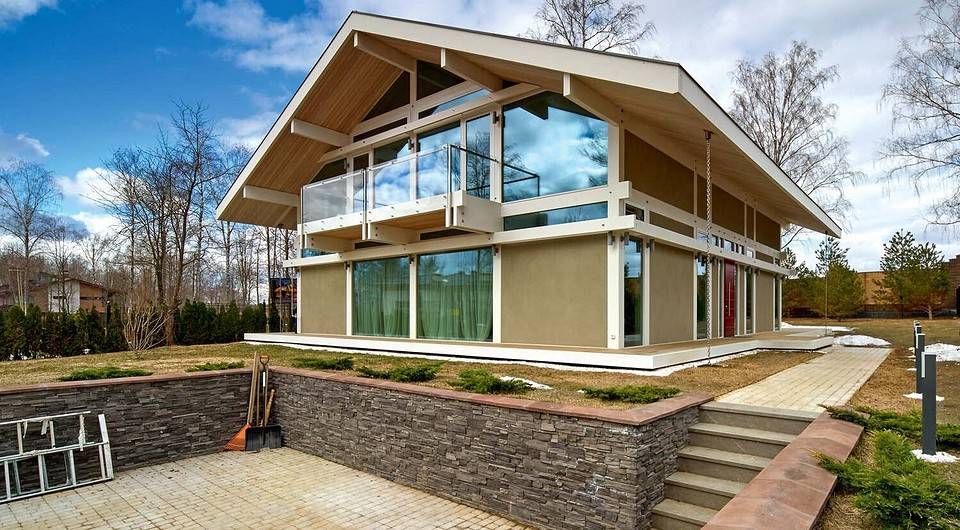

Современные  «стеклянные» фахверки. Проекты HUF HAUS (huf-haus.com)

Для теплоизоляции глухих стен обычно применяют минеральную вату или легкий газобетон. Впрочем, есть и варианты. Многое зависит от климата того региона, где осуществляется строительство, и от финансовых возможностей застройщика. Внутренние стены обшиваются гипсоволокнистым листом, улучшающим звукоизоляцию, дополнительно защищающим от холода и обеспечивающим защиту от пожара.

Каркас с закладкой просветов ячеистыми блоками

Некоторые компании и энтузиасты из числа индивидуальных застройщиков пытаются возродить фахверк в рамках классической концепции, согласно которой дом должен быть недорогим, с паропроницаемыми стенами и не очень большой площадью остекления (около 1/7 от площади пола). При этом в качестве оптимального материала для заполнения рассматривается ячеистый блок.

Но на пути к цели приходится решить несколько задач. Первая — как предотвратить коробление деталей каркаса? Брус естественной влажности неизбежно ведёт даже в жёсткой конструкции, и в стенах появляются щели. Но главная трудность связана с недостаточной толщиной каркаса (приобрести брус сечением больше чем 200× 00 мм сложно), а значит, и блочного заполнения. Сопротивление теплопередаче такой стены будет вдвое ниже требуемого.

Одно из решений обеих проблем одновременно — использование для деталей каркаса не бруса, а пространственных ферм из досок сечением 200 × 38 мм, с заполнением пустот внутри фермы поли­уретановой пеной или иным вспененным пластиком. Толщина стены при этом может превышать 50 см, то есть ничто не мешает заложить просветы керамоблоками 38 GL и даже облицевать их декоративным кирпичом. Что касается герметизации стыков камня и каркаса, то здесь серьёзной проблемы нет: выручит обычная монтажная пена, расход которой можно уменьшить, если заполнять швы в процессе кладки.

В силу особенностей конструкции фахверковые дома не дают усадки, поэтому остекление можно начинать сразу после монтажа несущих конструкций, не боясь изменения геометрии проёмов. Для остекления мы используем английские мультифункциональные стеклопакеты. Глухие стены устроены по принципу пирога и включают два вида утеплителя. Основная система отопления в доме — тёплый пол, интегрированный в фундамент УШП (утеплённая шведская монолитная плита). При этом здание обязательно должно оборудоваться системой приточно-вытяжной вентиляции и кондиционирования. Благодаря такому комплексному подходу удаётся обеспечить комфортный микроклимат и в мороз, и в жаркую погоду. Риск запотевания стеклопакетов практически исключён. В зимний период затраты на отопление дома площадью 300-350 кв. м не превысят 3 тыс. руб. в месяц. Некоторые компании удешевляют строительство фахверковых домов, отказываясь от системы принудительной вентиляции, что приводит к значительным неудобствам в процессе эксплуатации здания и уменьшению срока его службы.

Проведение расчетов

Строительство любого дома (и фахверковый не исключение) начинается с проведения расчетов. В случае с фахверком, можно применять специальную компьютерную программу. В противном случае есть вероятность допустить ошибку. Имеет смысл предусмотреть наличие таких опорных конструкций:

• ман и угловой ман;
• полу-ман;
• «андреевский крест»;
• малый ман;
• вильдерман и угловой вильдерман.

Возможно, проще заказывать готовый комплект у компаний, которые занимаются строительством домов-фахверков. Специалисты разработают проект, изготовят все опорные элементы и правильно их обработают

Важно, чтобы конструкция не оказалась элементарно небезопасной

Вот что говорит по этому поводу наш читатель I.B.M.: «Фахверк, современный, требует в хозяйстве высокоточного обрабатывающего центра с ЧПУ в хозяйстве стоимостью под лямбаксов».

Конечно, раньше плотники применяли примитивный инструмент и возводили долговечные дома по этой технологии. Но в те времена требования к энергоэффективности и комфорту зданий были ниже. Дом по фахверковой технологии будет прочным и теплым и для нас, современных— при подходе в строительстве, который применим сегодня.

Технология каркасной металлоконструкции для жилого дома

Хотя традиционный немецкий фахверк проглядывает с наружной стороны дома в виде контрастных деревянных балок и столбов, металлический каркас предпочитают скрывать в стене. Во-первых, по эстетическим соображениям, а во-вторых, это решает ряд проблем:

• когда наружные стены выносятся за стойки, проще проходит остекление;
• конструкция стены упрощается;
• панелей требуется меньше;
• фахверк из металла таким образом защищен от влажности, плохой погоды и других внешних факторов.

Есть также общие факторы, благодаря которым строители предпочитают фахверковые металлоконструкции:

• Если приобрести готовые секции, на площадке не останется отходов от обрезки;
• Договорившись о дате доставки, ориентируясь на начало строительства, не придется организовывать место для хранения материалов.
• Расширить дом на металлическом каркасе реально, конструкция перемычек позволяет «открывать» стены для расширения. Предварительно лучше проконсультироваться с архитектором или строителем, чтобы не нарушить структурную целостность сооружения).
• Термиты и опасность быстрого возгорания для металлических фахверков не страшны, однако при мощном воздействии огня стойки поплавятся и деформируются, — даже металл не является гарантией целостности здания при сильном пожаре.
• Каркас из металла не мешает телефонному, радио- и ТВ-сигналу, а также не подвержен высокому риску удара молнией. Хотя такие слухи встречаются среди людей, на практике фахверк из металла не отличается от деревянного по этим параметрам.

Немецкий стиль домов фахверк

Интересно, что немецкий стиль домов фахверк в современной архитектурной моде используется в двух направлениях. Используются абсолютно традиционные фасады, в которых берутся крашенные деревянные балки, а пространство между ними заполняется древесными плитами, камнем, кирпичом, словом, делается нечто похожее внешне на то, как строились дома двести лет назад.

С другой стороны, сама технология выстраивания жесткого каркаса и перестенков между каркасом из менее крепкого материала, породила популярность каркасных построек с витражным остеклением.

Это ни в коем случае не экономия, ведь такие огромные стеклопакеты в алюминиевых рамах стоят достаточно дорого, выводя бюджет проекта на совершенно другой уровень, зато внешний вид такого коттеджа, комфорт проживания внутри него (светло, просторно) будут в разы выше.Проекты домов в стиле фахверк сейчас предлагает большинство дизайнерских и архитектурных бюро, которые обслуживают сегмент  загородного строительства. Но не все из этих проектов дома в стиле прованс в итоге будут похожи на истинный фахверк, поэтому нужно или разобраться с теорией самой технологии, или же довольствоваться чем-то отдаленно напоминающим настоящий немецкий дом.

Нужно помнить всегда, что каркас для постройки был не украшением, не архитектурной особенностью, а главным элементом, который позволял иметь всей конструкции устойчивость и прочность. Именно поэтому в направлении и количестве балок, поперечных планок, укосин и прочего есть определенная логика и смысл.

Так, часто можно увидеть проекты, в которых отделка фасада дома в стиле фахверк заключается в размещении балок исключительно как декоративных элементов, которые оформляют балконы, окна, зону второго этажа и тому подобное. При этом каркас будто бы зависает в воздухе, что выглядит странно и непонятно.

Так же неправильно, когда происходит имитация несущих вертикальных опор без нужного количества и направления косых, которые и помогают вертикальным опорам держать на себя всю тяжесть перекрытий, кровли, отделки, балконов и прочего. Чтобы понять, как именно стоит размещать балки, вы можете или воспользоваться фото из реальных европейских городов, повторяя расположение балок для вашего конкретного фасада. Или же простыми схемами по выстраиванию каркаса, одну из которых вы можете видеть на фото выше, чтобы воссоздать один из самых популярных стилей интерьеров домов.

В идеале готовый фасад дома в стиле фахверк должен производить впечатление здания, полностью построенного по старинной технологии, даже если кирпич, камень, цементный раствор и штукатурка заменены на более современные материалы.

Дом в стиле фахверк своими руками

Если разбирать строительство дома в стиле фахверк своими руками, то вам пригодиться любая инструкция по возведению каркасных строений. Конечно, не стоит брать в качестве примера дизайн садовой беседки, там ведь нагрузки на балки первой обвязки и вертикальные опоры будут гораздо меньшими, но вот простые одноэтажные каркасные дома будут совсем близкими родственниками фахверка, которые несложно сделать самостоятельно.

Выполнять обязательно все общие рекомендации, общие для всех стилей деревянных домов. То есть надежный фундамент обязательно должен быть покрыт специальным гидроизоляционным слоем, который будет защищать все деревянные части от губительного действия влаги. Точно таким же защитным  средством покрываются сами балки, так как они не будут спрятаны в толще стен, а будут напрямую соприкасаться с атмосферными осадками.

Для отделки дома в стиле фахверк необходимо будет подумать над цветовой гаммой, которая хорошо подойдет выбранному стилю. Классикой считаются темные балки в сочетании со всевозможными светлыми оттенками штукатурки на стенах – песочным, бежевым, белым, светло-коричневым и так далее.

Красивым будет дополнение фасада декоративным кирпичом или природным камнем, кстати, в дорогих проектах зачастую можно увидеть интересное сочетание нижнего яруса (цоколя или всего первого этажа) из камня и полностью деревянного второго этажа или мансарды.

Еще одним очень важным этапом строительства является устройство кровли, причем, если посмотреть на примеры домов в стиле фахверк, фото которых продемонстрировано выше, то вы увидите, что большинство из них имеет кровлю очень сложной формы, которая является настоящим украшением всего внешнего облика дома. Черепицу обязательно подбирать под выбранную цветовую гамму фасада, причем, лучше использовать покрытия «под старину», для большего эффекта.

Фахверковые дома своими руками

Если вы ознакомились с имеющейся в наличии информацией и примерами проектов, представленными в интернете, и затем задумались о строительстве фахверкового дома своими руками, стоит учесть, что это вовсе не просто. Строительные компании утверждают, что для возведения такого здания потребуется немного времени — следует отметить, что имеется в виду сборка дома из предварительно подготовленного специалистами комплекта согласно разработанному проекту фахверкового дома, в котором все детали и элементы конструкции тщательно спланированы и рассчитаны с помощью компьютерных программ. Соединение балок осуществляется с помощью специальных соединительных швов, гарантирующих прочность конструкции – при самостоятельном выполнении таких работ с нуля потребуется наличие столярных навыков.

В случае использования готового комплекта, на строительную площадку завозят подготовленные заводским способом деревянные брусья (как правило, дубовые либо сосновые) с вырезанными пазами, предварительно окрашенные и обработанные специальной пропиткой, а также подготовленные к монтажу лицевые панели. В таком случае остается собрать дом из деталей согласно плану — подобно деревянному конструктору.

При возведении дома в стиле фахверк следует учесть следующие особенности технологии строительства:

• для возведения постройки потребуется подготовить облегченный фундамент – рекомендуется использовать мелко заглубленный ленточный шириной до 0,5 м. Фахверковый дом не создаст большой нагрузки на фундамент, так как ее в значительной мере распределяют элементы деревянного каркаса. Кроме того, стены такой конструкции достаточно жесткие и не отличаются значительным весом;
• на фундамент укладывают слой гидроизоляции, поверх устанавливают обвязку из бруса, закрепляя ее металлическими анкерами;
• далее необходимо возвести каркас из клееного бруса, соединяя его элементы (вертикальные стойки и горизонтальные балки) заранее спланированным образом, закрепляя конструкцию с помощью раскосов;
• для возведения внутренних перегородок используют брусья с меньшим сечением – их крепят к полу с помощью рамных дюбелей;
• остов каркаса соединяют со стропилами крыши;
• необходимо, чтобы стены фахверкового дома заполняли каркас изнутри, оставляя на виду элементы его конструкции;
• внутренние перегородки в таком доме можно возводить произвольным образом из любого строительного материала;
• в качестве утеплителя используют различные материалы – например, базальтовую вату либо маты из волокна целлюлозы. В случае остекления стен для отопления дома используют систему «теплый пол» либо конвекционную подачу тепла вблизи стеклопакетов;
• коммуникации размещают под полом, а также в каркасе;
• крышу домов в стиле фахверк чаще всего покрывают керамической черепицей либо металлочерепицей, иногда листовым железом;
• после проделанных работ потребуется приступить к внешней отделке. Оштукатурив непрозрачные стены и выкрасив их в светлые тона, можно придать дому характерный колорит фахверка.

Преимущества и недостатки фахверковых домов

Фахверковые дома приятно впечатляют аккуратным видом, легкостью и изяществом конструкции, при этом отличаются удобством возведения – такое здание можно возвести с небольшими трудозатратами в сжатые сроки, собрав дом из составляющих частей подобно конструктору. Несмотря на это, дома в стиле фахверк характеризуются значительным запасом прочности и долговечностью – об этом свидетельствуют возведенные около трех столетий тому назад постройки, до сих пор сохранившиеся в прекрасном состоянии.

Кроме того, можно отметить следующие преимущества домов в стиле фахверк:

• характерная для фахверковых построек осевая конструкция позволяет спланировать в них помещения любых размеров без необходимости возведения внутренних несущих стен;
• в доме в стиле фахверк основную нагрузку несут вертикальные деревянные стойки каркаса. Такая конструкция является весьма прочной и одновременно легкой – благодаря этому уменьшается давление на фундамент дома. Фахверковые дома не дают усадки и могут быть возведены на любом фундаменте, в отличие от монолитных построек, в том числе на облегченных видах. Данное обстоятельство существенно снижает стоимость строительства;
• технология возведения фахверковых домов, по сути своей представляющая сборку сооружения на каркасе подобно деталям конструктора, позволяет выполнить «под ключ» строительные работы (из предварительно подготовленного материала) в сжатые сроки — в несколько раз быстрее по сравнению с традиционными постройками из кирпича, камня либо бруса.

Идеального стиля строительства без каких-либо недостатков, пожалуй, не существует. Но большинство проблем за несколько веков возведения домов в стиле фахверк все же удалось решить. Фахверковые дома со стенами, возведенными на основе деревянного каркаса, заполненного глиняным саманом, значительно уступали в способности сберегать тепло — по сравнению с постройками из кирпича. С использованием современных теплосберегающих материалов ситуация изменилась. Стоит отметить, что большинство утеплителей требуют замены – примерно через 25-30 лет. В то же время, квадратный метр полученной жилой площади обойдется сравнительно недорого – таким образом, конструктивное решение фахверкового дома позволяет сэкономить при строительстве значительную сумму, которой с лихвой хватит на несколько циклов замены теплоизоляционных материалов. С применением современных технологий строительства результаты теплоотдачи практически сравнялись, современные дома в стиле фахверк являются вполне энергоэффективными – пожалуй, кроме условий крайнего севера.

Стеклянные постройки, размещенные на лоне природы, выглядят весьма гармонично и позволяют любоваться окружающим пейзажем из любой точки дома.

Фахверк и связи

Помимо основных несущих колонн в промышленных зданиях предусматривают фахверковые колонны. Такие вертикальные конструкции устраивают в торцах здания, а также между основными колоннами в крайних и продольных рядах. Фахверковые колонны предназначены для восприятия собственного веса стеновых панелей, а также ветровых нагрузок.

Фахверковые колонны жестко защемляются в фундаментах и шарнирно прикрепляются к элементам покрытий. Шарнирное крепление в конструкции обеспечивает передачу ветровых усилий на основной каркас, а также исключает вертикальное влияние покрытия на фахверковые колонны.

Фахверковые колонны в большинстве случаев выполняются в железобетонном исполнении, а при высоте помещений менее 4 метров – из стальных прокатных профилей. Длина торцевого фахверка принимается, как правило, на 0,1-0,5 метра меньше высоты основных колонн.

Высота покрытий фахверковых колонн наращивается при помощи специальных стальных надставок двутаврового сечения. Продольные фахверковые колонны, имеющие одинаковую длину с основными колоннами наращивают при помощи стальных надставок на высоту опорных частей ферм или балок.

В поперечном направлении устойчивость каркаса обеспечивается жесткостью колонн, защемленных в фундаментах, а также жестким диском, образованным плитами и стропильными конструкциями. Последний жесткий узел выполняется при помощи приварки закладных деталей, предусмотренных на обоих конструкциях.

Необходимое количество связей в конструкции сооружения определяется величиной ветровых нагрузок, а также усилий, передаваемых краном. Вертикальные связи между конструкциями обычно располагают в середине температурного блока в каждом ряду колонн. Например, при шаге колонн 6 метров применяют крестовые связи, а при шаге 12 и 18 метров – портальные. В бескрановых производственных зданиях связи предусматривают при высоте колонн более 10 метров.

Рядовые колонны соединяются со связевыми только в зданиях с мостовыми кранами посредством подкрановых балок. В зданиях без кранов при наличии подвесного транспорта рядовые колонны соединяют со связями при помощи специальных распорок, располагаемых по верху колонн. Связи обычно выполняют из уголков или швеллеров и крепят к колоннам с помощью косынок (фасонок).

Фахверковые колонны устанавливают в торцевых стенах зданий из-за больших размеров пролетов. При больших размерах стеновых панелей фахверковые колонны, как стальные, так и железобетонные, устанавливаются на самостоятельных фундаментах.

Как уже отмечалось выше, железобетонные колонн фахверка имеют стальную насадку, завершающуюся стальным уголком. Верх таких колонн прикрепляется к конструкциям покрытия.

Стойки и ригели фахверковой конструкции при стальном каркасе устанавливаются с учетом расположения оконных и дверных проемов. При шаге колонн 6 метров фахверковая конструкция представляет собой горизонтальные ригели. При шаге колонн более 6 метров в состав фахверковой конструкции входят стойки, опирающиеся на отдельно стоящий столбчатый фундамент.
