Лучшие производители
Изготовление композитных панелей – это сложный процесс, выполняющийся только проверенными и надежными компаниями. Они выпускают даже дополнительные элементы для монтажа и ремонта фасадов зданий. Среди известных производителей выделяются: «Sibalux», «Gravis» и «Снэп». Композитные панели этих компаний являются прочными и долговечными.
«Alukobond»
Эти панели создаются крупной компанией «Alcan Composites» еще с 1968 года. Сейчас марка Алюком известна каждой фирме, занимающейся созданием вентфасадов.
Фирма выпускает алюминиевые изделия. В их состав входит 2 листа из алюминия, а также минеральный заполнитель и покрытие, выполняющее защитные функции. В качестве заполнителя выступает синтетический полимер, представленный пенополиэтиленом. Наружное покрытие делается из полиэстера или фторированного углерода. Дополнительно используется наружная ламинированная пленка.
Панели Alukobond представлены в трех видах: В2, А2 и Plus. Средняя цена за м2 равна 825 руб. за элементы маленькой толщины.
«Goldstar»
Российская компания создает панели с использованием инновационного оборудования и с учетом правильной технологии. Поэтому получаются изделия, соответствующие европейским стандартам и нормам. Но они идеально подходят для российских климатических условий. Это обусловлено усилением металла с помощью специальных добавок.
К основным параметрам листов «Голдстар» относится:
- небольшой вес;
- стойкость перед коррозией;
- устойчивость перед ветром и дождем;
- прочность;
- стойкость перед выцветанием в результате воздействия ультрафиолета.
Применяются изделия для отделки фасадов, а также облицовки стен помещений. Они используются для обшивки рекламных конструкций. Их толщина находится в пределах от 0,21 до 0,3 мм. Цена начинается от 710 руб. за 1 кв. м.
«ALLUXE»
Российский бренд используется для наружной и внутренней облицовки зданий. Он может применяться для создания зеркальных рекламных конструкций или защиты стен дома. Панели состоят из двух листов алюминия, на которых формируется многослойное покрытие. Наполнитель может быть пластиковым или минеральным.
Панели являются гибкими, универсальными и красивыми. Они выпускаются в многочисленных расцветках, поэтому можно воплощать оригинальные дизайнерские идеи. При выборе изделий с негорючим сердечником можно заниматься работой даже в помещении, где может возникнуть возгорание
Но важно грамотно подобрать профиль для композитных панелей, чтобы он был стоек перед открытым огнем. Цена изделий «ALLUXE» начинается от 750 руб. за 1 кв
м
за 1 кв. м.
«Алкотек»
Фирма «Алкотек» представлена первой российской компанией, занимающейся производством композитных панелей из алюминия с 2005 года. В 2015 году выпускаются стальные панели в разных размерах и цветах. Фирма «Alcotek» предлагает изделия в расцветках ral 6025 и ral 7047, а также под заказ делаются листы в других оттенках.
Изделия из композитных материалов применяются для облицовки общественных объектов, спортивных сооружений, жилых комплексов и развлекательных центров. Они применяются для обшивки образовательных учреждений или гостиниц. К особенностям таких панелей относятся удобные размеры и легкость монтажа. Под заказ создаются даже резинокомпозитные панели.
«Краспан»
Эта марка популярна среди архитекторов и строителей. Панели применяются не только в России, но и европейских странах. На заводе «Краспан» используется современное оборудование, позволяющее изготавливать кассеты, панели и декоративные элементы. Они подходят для возведения и отделки домов.
Сэндвич-панели и композитные материалы обладают высоким качеством, прочностью и долговечностью. Вентилируемый фасад легко выдерживает воздействие сильного ветра, влаги и других факторов. Монтаж может выполняться в любой момент времени.
https://youtube.com/watch?v=rTFqIVXG8Ro
Преимущества и недостатки
Данный материал применяют очень широко, они не страдают от коррозии и имеют огромную степень прочности. Сегменты без последствий переносят динамические нагрузки. Благодаря высоким показателям гибкости, прочности и небольшой массе этот вид облицовки занимает свою нишу на нашем рынке стройматериалов и великолепно подходит для вентфасадов.
Кроме фасадов «многослойники» выбирают и для внутренних пространств. Пластины сохраняют свои качества долгое время, переносят и зной, и морозы, осадочные явления, перепады температур.
Высокие изоляционные характеристики дают возможность практически исключить влияние на строение любых факторов извне. Плиты могут составлять только часть конструкции, к примеру колонн, мозаики и т. д. Ими выполняют отделку бизнес-строений, конструкций рекламного характера, павильонов для торговли, интерьеров различного рода.
Облицовка возможна будет выполнена за небольшой временной промежуток.
Плюсы:
- полная защита от ветров, сырости;
- не происходит утяжеление;
- легкость очистки, грязевые загрязнения почти не «цепляются»;
- повышение защиты от шумов;
- соответствие нормам пожарной безопасности;
- поглощение вибраций, снижение потерь тепла;
- безопасность в экологическом плане;
- легкость замены элементов при необходимости;
- отсутствие расширения при нагреве.
Монтаж покрытия должен выполняться аккуратно, поскольку механически покрытие красителями повредить легко. Вентфасада из композита обходится недешево, поэтому данные облицовки не слишком часто встречаются в нашей стране, но их качество того стоит.
Усредненный расход материалов на 1 м² фасада
Асбоцементная плита гладкокрашенная или с нанесением каменной крошки
| № | Наименование | Ед.изм изм. | Расход на 1м² |
| 1 | Асбоцементная плита 1,2*1,57*8 | кв.м. | 1.05 |
| 2 | Профиль декоративный горизонтальный ОЦ 0.5 | п.м. | 0.5 |
| 3 | Профиль декоративный вертикальный ОЦ 0.5 | п.м. | 0.4 |
| 4 | Профиль декоративный угловой ОЦ 0.5 | п.м. | 0.5 |
| 5 | Кронштейн 50*50*50*2 ОЦ 2.0 | шт. | 5 |
| 7 | Дюбель фасадный 10*100 | шт. | 5 |
| 8 | «L» — образный профиль ОЦ 1.2 | п.м. | 1.8 |
| 9 | «П» — образный профиль ОЦ 1.2 | п.м. | 2 |
| 10 | «Z» — образный профиль ОЦ 1.2 | п.м. | 1 |
| 11 | Лента EPDM 36 мм. | п.м. | 1.6 |
| 13 | Саморез 4,2*32 окрашенный по Ral | шт. | 10 |
| 14 | Саморез 5,5*19 | шт. | 16 |
| 15 | Прокладка паронитовая | шт. | 5 |
Керамогранит полированный или неполированный
| № | Наименование | Ед.изм. | Расход на 1м² |
| 1 | Керамогранит 0,6*0,6*8-10 | кв.м | 1.05 |
| 2 | Кляммер рядовый (основной 4петли) ОЦ 1.0 | шт. | 3 |
| 3 | Кляммер стартовый (вспомогательный 2петли) ОЦ 1.0 | шт. | 1 |
| 4 | Кронштейн 50*50*50*2 ОЦ 2.0 | шт. | 5 |
| 5 | Дюбель фасадный 10*100 | шт. | 5 |
| 6 | «L» — образный профиль ОЦ 1.2 | п.м. | 1.8 |
| 7 | «П» — образный профиль ОЦ 1.2 | п.м. | 2 |
| 8 | «Z» — образный профиль ОЦ 1.2 | п.м. | 1.2 |
| 9 | Саморез 4,2*16 | шт. | 8 |
| 11 | Саморез 5,5*19 | шт. | 16 |
| 10 | Прокладка паронитовая | шт. | 5 |
Профнастил
| № | Наименование | Ед.изм. | Расход на 1м² |
| 1 | Профнастил 0,5 — 1,0 мм. | кв.м | 1 |
| 2 | Кронштейн 50*50*50*2 ОЦ 2.0 | шт. | 5 |
| 3 | Дюбель фасадный 10*100 | шт. | 5 |
| 4 | «L» — образный профиль ОЦ 1.2 | п.м. | 1.8 |
| 5 | «Z» — образный профиль ОЦ 1.2 | п.м. | 1 |
| 6 | Саморез 4,2*32 окрашенный по Ral | шт. | 10 |
| 7 | Саморез 5,5*19 | шт. | 16 |
| 8 | Прокладка паронитовая | шт. | 5 |
Металлический сайдинг
| № | Наименование | Ед.изм. | Расход на 1м² |
| 1 | Металлосайдинг 0,5 мм., 0,7 мм. | кв.м | 1 |
| 2 | Кронштейн 50*50*50*2 ОЦ 2.0 | шт. | 5 |
| 3 | Дюбель фасадный 10*100 | шт. | 5 |
| 4 | «L» — образный профиль ОЦ 1.2 | п.м. | 1.8 |
| 5 | «Z» — образный профиль ОЦ 1.2 | п.м. | 1 |
| 6 | Саморез 4,2*32 окрашенный по Ral | шт. | 10 |
| 7 | Саморез 5,5*19 | шт. | 16 |
| 8 | Прокладка паронитовая | шт. | 5 |
Фасадная панель
| № | Наименование | Ед.изм. | Расход на 1м² |
| 1 | Фасадная панель 0,5 мм., 0,7 мм. | кв.м | 1 |
| 2 | Кронштейн 50*50*50*2 ОЦ 2.0 | шт. | 5 |
| 3 | Дюбель фасадный 10*100 | шт. | 5 |
| 4 | «L» — образный профиль ОЦ 1.2 | п.м. | 1.8 |
| 5 | «Z» — образный профиль ОЦ 1.2 | п.м. | 1 |
| 6 | Саморез 4,2*32 окрашенный по Ral | шт. | 10 |
| 7 | Саморез 5,5*19 | шт. | 16 |
| 8 | Прокладка паронитовая | шт. | 5 |
Сэндвич-панель
| № | Наименование | Ед.изм. | Расход на 1м² |
| 1 | Сэндвич-панель 50мм | кв.м | 1 |
| 2 | Кронштейн 50*50*50*2 ОЦ 2.0 | шт. | 5 |
| 3 | Дюбель фасадный 10*100 | шт. | 5 |
| 4 | «L» — образный профиль ОЦ 1.2 | п.м. | 1.8 |
| 5 | «П» — образный профиль ОЦ 1.2 | п.м. | 2 |
| 6 | «Z» — образный профиль ОЦ 1.2 | п.м. | 1 |
| 7 | Саморез 5,5*19 | шт. | 16 |
| 8 | Саморез для крепления сэндвич-панелей 7,0*85 | шт. | 1 |
| 9 | Прокладка паронитовая | шт. | 5 |
Расчет профилей для вентилируемого фасада
Что представляет собой вентилируемый фасад
Вентилируемые фасады появились на мировом рынке строительных материалов чуть больше полувека назад в Германии, но пик их популярности пришелся на последнее десятилетие. Большинство зданий, используемых в жилом и промышленном фонде, без дополнительной тепло и звукоизоляции существовать не смогут.
Принцип действия вентилируемого фасада
Суть конструкции состоит в создании воздушного зазора между облицовочным материалом и несущей системой, на которую все крепится. Делая проект для монтажа необходимо рассчитать, чтобы влага, попадающая на здание с лицевой стороны отделки, и образующаяся в виде конденсата с обратной стороны уходила в дренаж, не попадая на утеплитель или стену. Эффективная вентиляция защищает стены от влаги, не давая им разрушаться, и одновременно удерживает тепло.
Навесной вентилируемый фасад монтируется на любые поверхности стен, придавая им дополнительную жесткость. Металлический профиль является несущей опорой для облицовочных панелей. Применение утеплителя не является обязательным условием в использовании системы. При реконструкциях теплозащитные свойства обеспечивает сама стена.
Альтернативные варианты
Существуют и другие варианты облицовочных материалов, не столь пока популярных, но всё же очень востребованных в кругах знающих специалистов.
HPL-панели представляют собой спрессованные листы (ламинат из смеси волокон и смол). Это удивительно прочный, плотный облицовочный материал. Огнестойкий. Отличается малым весом. Устойчив к выгоранию. Популярен в Европе.
Терракотовые панели. Терракоту (пористое изделие из цветной глины) обрабатывают таким образом, чтобы получить материал с наилучшими эксплуатационными качествами. Производители окрашивают панели в природные оттенки или задают фактуру, имитирующую натуральные камни. Такие панели весьма востребованы среди владельцев элитной недвижимости.
Подробнее в статье “Терракотовые панели для вентилируемого фасада”.
Стеклопанели. Стекло закаляют, чтобы повысить прочность. Получаются прочные панели, позволяют улучшить звукоизоляцию и теплоизоляцию здания.
Подробнее в статье “Вентилируемый фасад из стеклопанелей”.
Планкен – обычные деревянные доски, края с торцов которых могут быть скошены или скруглены. С их помощью обшивают внешнюю сторону стен. Получается весьма эффектный фасад, экологичный и крепкий.
Подробнее в статье “Отделка фасада планкеном”.
Медные панели – прочные и эластичные панели. Устойчивы к повреждениям и потому служат долгие годы.
Клинкерная плитка. Технология позволяет имитировать кирпичную кладку. Сначала делают разметку, монтируют направляющие. Затем берут клинкер – аналог терракоты, и заполняют им пустоты. Как показала практика, клинкерная плитка отличается жизнестойкостью. Ею облицованы фасады зданий в Старой Европе, за более чем сто лет их привлекательность осталось нетронутой временем. Системе чужда главная проблема любой облицовки – расхождение швов, поскольку на навесную систему не влияют деформационные процессы.
Подробнее в статье “Облицовка фасада клинкерной плиткой”.
Фотоэлектрические модули. В качестве облицовочного материала используют солнечные батареи. Первоначальные панели выглядели не очень эффектно, но специалисты смогли разработать материал, в котором соединились преимущества солнечных панелей и эстетические свойства популярных облицовочных систем. В скором времени фотоэлектрические модули различных оттенков украсили многие здания.
Медиафасады – это каркасные системы, с лицевой стороны состоящие из многочисленных экранов. На таких экранах (с помощью проекторов) размещают рекламу.
Квалифицированные специалисты компании “Артель-Строй” помогут вам сделать оптимальный выбор и готовы взяться за монтаж вентилируемого фасада любого вида. Мы гарантируем, что наши опытные специалисты выполнят любой проект качественно и в срок!Фотогалерея вентилируемых фасадов
Что такое композитная панель?
Термин «композит» означает соединение материалов разных по происхождению в одно целое.
Получившаяся панель во много раз качественнее, чем каждый из используемых видов материала, входящий в ее состав. Любая из таких плит имеет пластичную основу (ее еще называют матрицей). В качестве армирующего слоя, при производстве, применяют накопитель.
В сердцевине слоя находятся огнеустойчивые сердечники, выполненные из специальных полимерных материалов, имеющих низкий вес. К ним устанавливают тонкие листы металла с покрытием из эмали (схема на фото выше).
В состав панели входят множественные слои, состоящие из следующих материалов:
- Верхний слой принято изготавливать из цветной пленки, служащей как декоративное покрытие. Ее чаще всего производят из поливилденфторидного вещества.
- Следующий слой – это бесцветная добавка из полиэстера.
- Третий слой – лист алюминия.
- В середину производитель кладет минеральное волокно, выполненное в различных формах.
- Под минеральное волокно укладывают еще один лист алюминия.
- Последний слой – это обработка специальным средством для предотвращения коррозии.
Технология применения композитных стеновых панелей – это не только современный дизайн зданий, но и ряд преимуществ:
- широкие возможности для дизайнерских замыслов;
- высокая теплозащита здания;
- простота в эксплуатации и ремонтных работах;
- возможность монтажа материала на любые строительные основания;
- долговечность изделия.
Бескаркасный вентфасад
Как не всякий навесной фасад бывает вентилируемым, так и не каждый вентилируемый фасад – навесной, существует и бескаркасная разновидность. Речь о кирпичном вентилируемом фасаде – дом из любого стенового материала утепляют негорючей теплоизоляцией и обкладывают лицевым кирпичом через вентиляционный зазор, с фиксацией гибкими связями или металлическими кронштейнами. Кирпичный вентфасад возводят двумя способами:
- на этапе строительства коробки – при заливке фундамент делают с учетом толщины многослойной стены;
- вокруг эксплуатируемого дома – если нет возможности опереть кирпичный экран на фундамент, под него отливают дополнительно, реже опирают на металлические подсистемы.
Вариаций стенового пирога несколько.
Подходя к процессу основательно, я бы рекомендовал рассмотреть несколько вариантов решения фасада для случая внешнего облицовочного слоя:
- керамический блок 440-500 мм, воздушный зазор 30-40 мм, облицовочный кирпич 85-120 мм;
- полнотелый кирпич 380 мм, утеплитель (минераловатный или пеностекло), воздушный зазор 30-40 мм, керамический кирпич 85-120 мм;
- ГСБ (газосиликатный блок) 375-400 мм, воздушный зазор 30-40 мм, лицевой кирпич 85-120 мм.
Выбор конкретного решения определяется сложностью фасада и требованиями к материалам (керамика, ГСБ, отношению к утеплению и т. п.).
Эксплуатационные характеристики АКП
АКП- алюминиевые композитные кассеты – материал лёгкий, примерно 3-4 кг/м2. Это значит, что он не создает дополнительную нагрузку на фундамент здания или точку крепления конструкции – анкер, его можно крепить и на газобетон и другие пористые бетоны; никаких трудностей, связанных с перемещением при монтаже и при транспортировке, не возникает. Для бережной транспортировки он имеет верхний плёночный слой с обеих сторон, который снимается при монтаже.
Возможность изгиба создает предпосылки для широких конструктивных схем при монтаже. Угловой и радиусный гиб позволяет красиво оформить углы зданий и проёмов, а так же сложные конструкторские изыски.
Фасадный алюминий выпускается сплошным листом шириной 1220мм и 1500мм. Длина может быть любой по требованию заказчика, предел 8 метров.
Срок эксплуатации зависит от типа покрытия, но, обычно, это 25 лет без потери защитных свойств и внешнего вида.
Звукопоглощение в зависимости от толщины кассеты от 21 до 27 децибел.
Стальная панель
Стальные листы очень популярны и имеют массу положительных качеств:
- устойчивость к ветрам, включая ураганы;
- прочность выше, чем у алюминиевых изделий;
- впечатляющий срок службы;
- переносимость температур от -50 до +80 °C;
- идеальная гладкость;
- возможность установки с применением заклепок;
- защита от ржавчины.
Стальные листы прекрасно подходят для производств, поскольку переносят большие температуры.
В основном встречаются стальные листы со следующей структурой:
- защитное покрытие;
- оцинкованный лист из стали;
- термополимерный клей;
- композитный компонент;
- термополимерный клей;
- второй лист из стали;
- грунтовка;
- эмаль или PL-пленка полиэстеровая для защиты от коррозии;
- пленка для защиты.
Монтаж панелей
Для монтажа композитных панелей на фасад понадобятся распорные салазки, служащие и направляющей, и крепежом. Сбоку салазок расположены скобы, надежно удерживающие панель. Фиксируются они при помощи заклепок.
Цена на панели варьируется в зависимости от фирмы-изготовителя, качества материала, а также размеров самой панели. Особенно ощущается разница в цене при применении технологии добавления дерева в панель – стоимость будет значительно выше обычного.
А глядя на фото такой композитной панели в сравнении с текстурой дерева, разницу между ними уловить достаточно сложно. Качество, как говорится, требует количества – эта аксиома справедлива в большинстве случаев.
Характеристики и виды композиционных панелей
Использование композитных материалов в облицовке стен зданий придает им изящный вид, значительно увеличивает срок службы. Алюмокомпозитный материал разработан для использования в условиях повышенной влажности и при низких температурных режимах, в тех местах, где с обычные композитные материалы не подходят по своим характеристикам. При высоких эксплуатационных характеристиках стоимость вентилируемых фасадов из композитных панелей остается вполне демократичной.
| Наименование панели | Толщина (мм) | Жесткость (кг) |
| Алюмокомпозитная | 4 | 5,5 |
| Алюминиевая | 3,3 | 8,9 |
| Стальная | 2,4 | 18,7 |
| Фиброцементная | 5,8 | 11,7 |
Монтаж вентилируемых фасадов
Технология устройства навесного фасада подразумевает выполнение работ последовательно в несколько основных этапов:
1 этап – подготовительный
Подготовка поверхности стены
Степень ровности стены не принимается во внимание. Главное, чтобы не было сильно выступающих элементов, а также сильно поврежденных участков. Обязательным является нанесение грунтовки на поверхность стены
Обязательным является нанесение грунтовки на поверхность стены.
Нанесение разметки на стену
Шаг разметки определяется видом теплоизоляционного материала. К этому виду работ нужно относиться ответственно, т.к. она определяет качество установки каркаса и общий вид фасада.
Монтаж кронштейнов
В обозначенный местах крепятся кронштейны с применением анкеров, обработанных средствами против коррозии или оцинкованными. Для анкера перфоратором готовится углубление, диаметр которого равен диаметру дюбеля, а глубина на 5 мм. больше. Между стеной и кронштейном устанавливается паронитовая прокладка.
Совет: анкерные дюбеля не устанавливаются в кладочный шов. Минимальное расстояние от края стены составляет 100 мм.
Способ установки кронштейна для вентилируемого фасада
Монтаж теплоизоляционного материала
Утеплитель лучше использовать в плитах. Плиты устанавливаются между направляющими профилями так, чтобы не было зазоров.
Крепление утеплителя выполняется в зависимости от его вида. Для ваты – это дюбель-зонтик. Расход – минимум 5 шт. на лист.
Монтаж утеплителя для навесного вентилируемого фасада
При утеплении в два слоя, второй слой утеплителя укладывается со смещением на первый. В этом случае первый лист крепится двумя дюбелями-зонтиками, а второй – пятью.
Совет. При использовании материалов разной плотности, их устанавливают в порядке уменьшения теплопередачи.
Монтаж пленки
Пленка ветробарьера или её более эффективный аналог диффузионная мембрана монтируется горизонтально. Работы ведутся снизу-вверх, соблюдая требования к наличию вертикальных и горизонтальных перехлестов в 100-150 мм. Место стыка закрепляется строительным степлером
Важно правильно ориентировать пленку. Уложенная не той стороной, она не будет выполнять свои функции. Смещение утеплителя при монтаже навесного вентфасадаСовет
Пленку рекомендуется прижимать бруском или профилем из металла, чтобы защитить её от ветровой нагрузки
Смещение утеплителя при монтаже навесного вентфасадаСовет. Пленку рекомендуется прижимать бруском или профилем из металла, чтобы защитить её от ветровой нагрузки.
Монтаж направляющих профилей
С помощью профиля формируют каркас для установки облицовочного материала. В подавляющем большинстве случаев направляющий профиль монтируют горизонтально, а первым устанавливается угловой профиль.
Перед тем как приступить к монтажу облицовочного материала, правильность каркаса проверяется по приведенной ниже таблице.
3 этап – завершающий
Финишная отделка
Монтаж облицовочного материала выполняется в соответствии с требованиями производителя.
Обычно работы выполняются снизу-вверх. Фиксируется облицовка на профиле с помощью метизов. Для сайдинга – это «блошки», для блок-хауса – саморез по дереву, для более тяжелых материалов – специальные кляймеры. Инструкция по креплению прилагается производителем материала. При этом наличие щелей и просветов не допустимо. Устранить их можно с помощью специальных накладок.

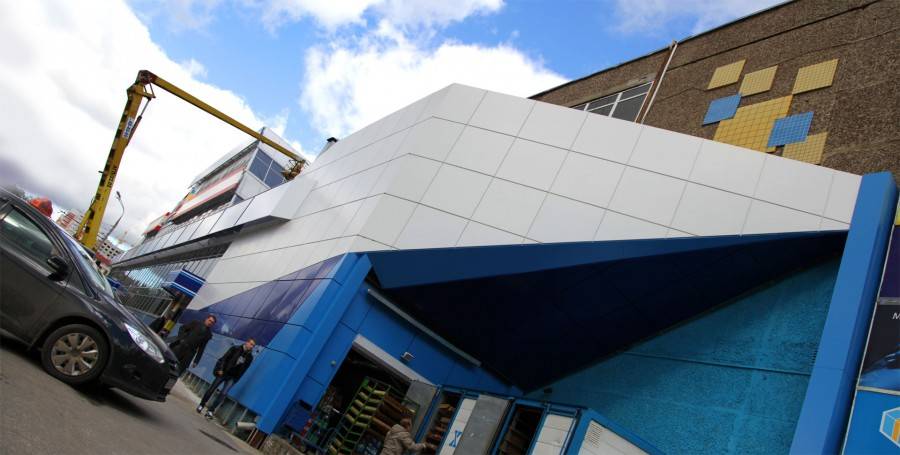

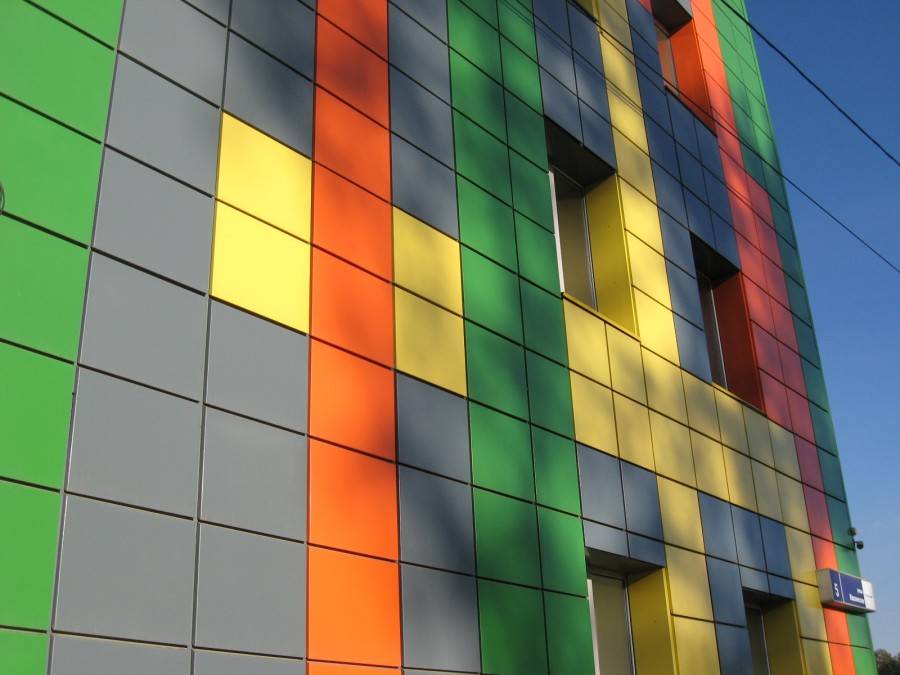

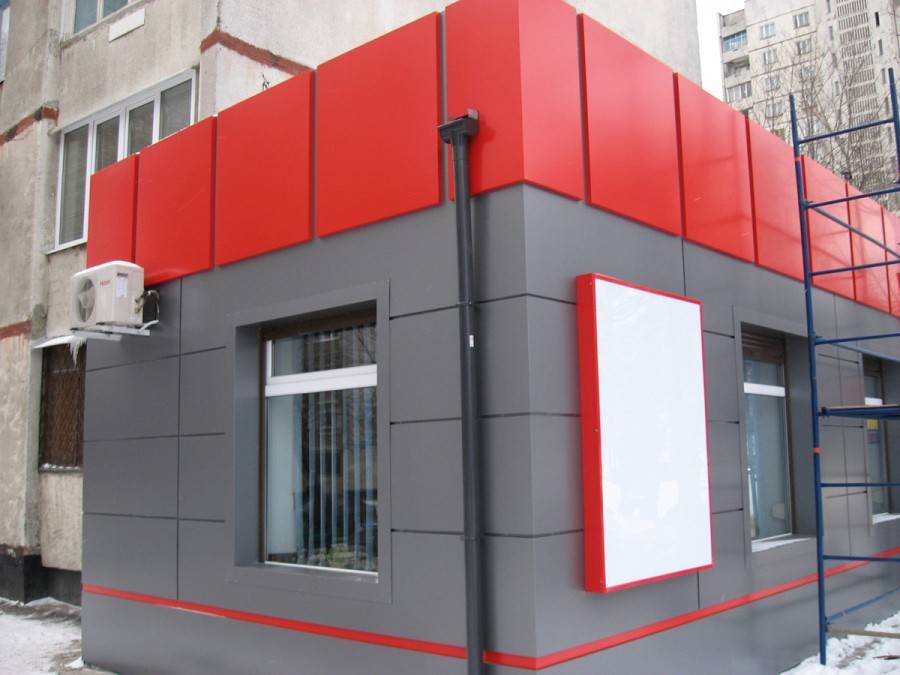

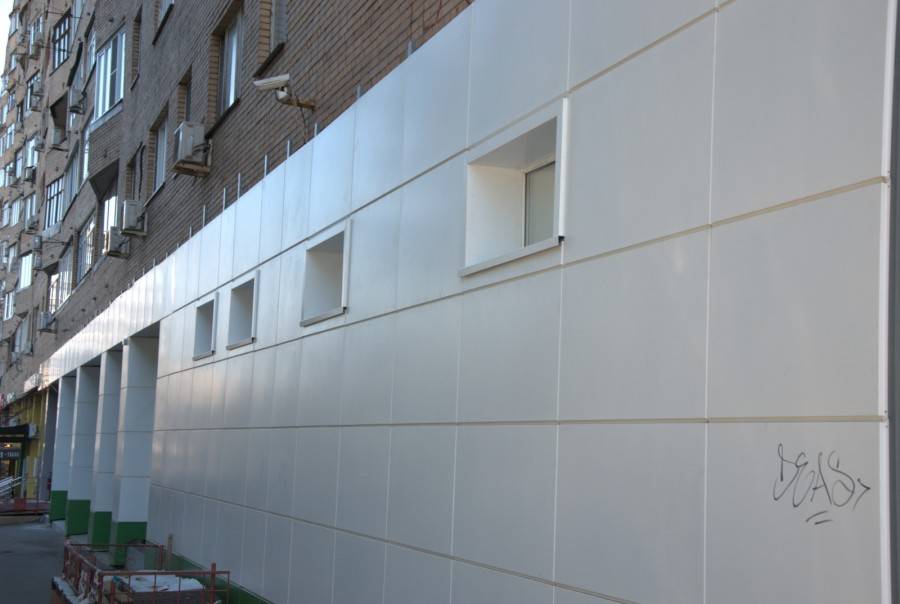

Более сложной является технология монтажа металлокассет и плит из керамогранита. Т.к. для их крепления применяется несколько видов кляймеров: концевые, поворотные, дистанционные. Чтобы выполнить установку правильно нужно иметь навыки монтажа.
Также своей спецификой отличается отделка клинкерным кирпичом. Его монтаж выполняется путем обустройства гибкой связки с несущей стеной, а для строительства стены из клинкерного кирпича предусматривается заливка дополнительного фундамента.
Кладка кирпича с воздушным зазором
Отдельным направлением в сфере устройства навесных вентилируемых фасадов является использование перфорированных фасадных панелей.
Фасадная панель с перфорацией не требует наличия вентиляционного зазора, т.к. она пропускает воздух и пар, при этом задерживает воду.
В случае монтажа систем подобного рода выдвигаются особые требования к утеплителю. Он должен иметь защитное покрытие.
