Особенности фасадных панелей Термопан

Монтаж вентилируемых фасадов

Монтаж вентилируемого фасада необходимо выполнять, руководствуясь последовательностью, которая приведена ниже в статье

Необходимо строго соблюдать технологию монтажа вентилируемого фасада – все работы выполняются в указанном порядке.

Подготовительный этап

• Обозначаем границы строительных работ, которые подразумевают полосу ширина 3 м по периметру здания.
• Размещаем на данном участке все необходимые материалы.
• Собираем леса.
• Работа с поверхностью – оцениваем кривизну стен. Если перепады не превышают 90 мм, то в выравнивании стен нет необходимости
• Выполняем исследование фасада, чтобы определить допустимую нагрузку и необходимую толщину утепляющего материала.
• Разметка поверхности – выполняется в несколько этапов. Сначала отмечаем линии-маяки – это горизонтальная линия вдоль цоколя и вертикальные линии по краям каждой стены – для этого можно воспользоваться нивелиром. Размечаем промежуточные точки на одинаковом расстоянии друг от друга – именно там будут располагаться опорные и промежуточные точки для крепежей-кронштейнов.

https://youtube.com/watch?v=UHSfbmDlg1g

Монтаж каркаса

На размеченных точках для креплений каркаса вентилируемого фасада креплений устанавливаем кронштейны. Для этого в стене сверлом бурятся отверстия под анкер – аккуратно очищаем их от мусора и крепим кронштейны, длина которых соответствует толщине утеплителя. Под каждый кронштейн в обязательном порядке устанавливается паронитовая прокладка, которая предотвращает потерю тепла.

Монтаж теплоизоляции и ветрогидрозащитной мембраны

Теплоизоляционный материал укладывается со сдвигом для уменьшения вертикальных швов

Минеральный утеплитель монтируется таким образом, чтобы поверхность стены была полностью покрыта. Если утеплитель укладывается в два слоя, то необходимо сместить последующий относительно предыдущего на половину плиты. Это исключает совпадение стыков и образование мостиков холода. Утеплитель крепится с помощью дюбелей-зонтиков. Поверх утеплителя укладывается пароизоляционный материал.

Крепеж фасадных плит

Монтаж керамогранита на фасад

Поверх утеплителя монтируется несущий каркас – он крепится к кронштейнам. Таким образом образуется воздушная прослойка между утеплителем и облицовкой. Монтаж несущего каркаса осуществляется при помощи саморезов. Направляющие необходимо отрегулировать, чтобы фасадная система была плоской. Поверх направляющих устанавливаются элементы крепления облицовочного материала – это могут быть специальные профили, кляммеры или салазки. Крепление облицовки выполняется рядами, работа выполняется снизу вверх.

Советы по монтажу вентфасада

Большинство ошибок, совершенных при обустройстве вентфасадов, связано с попытками сэкономить. При этом заказчики не учитывают последствия этой экономии, которые становятся очевидными уже в первый год эксплуатации:

• Дешёвые плиты из керамогранита обладают низкой стоимостью ультрафиолетовому излучению, так что со временем цвет фасада поблекнет
• Попытка сэкономить на утеплителе приводит к тому, что вентфасад не обеспечивает теплоизоляцию здания и делает конструкцию фасада пожароопасной.
• Считается, что выравнивание стен при установке вентфасада не требуется, но это справедливо только для тех случаев, когда перепады стен не превышают 90 мм. В противном случае готовая конструкция будет отличаться пониженной прочностью. Перепады стен приводят к уменьшению вентиляционного зазора менее допустимого предельного минимума в 40мм. Затруднение вентиляции приводит к скоплению конденсата в утеплителе – материал намокает, что негативно сказывается на теплоизолирующих свойствах. Многократные циклы замерзания и оттаивания обусловливают быстрое разрушение утеплителя.
• Величина зазора между облицовочными плитами не должна быть менее 5 мм, при этом размеры швов должны быть одинаковы. Нарушение этого требования приводит к снижению декоративных свойств фасада.

Навесные вентилируемые фасады обладают целым перечнем преимуществ, которые можно получить только в случае профессионально выполненного монтажа. Поэтому необходимо заключить договор с компанией, которая имеет лицензию, соответствующие допуски и разрешения на выполнение таких строительно-монтажных работ.

Виды термопанелей фасадных

Сегодня выделяют следующие типы термопанелей:

1. В зависимости от толщины утеплителя, от которого зависит эффективность теплоизоляции здания:

• 40 мм;
• 60 мм;
• 80 мм;
• 100 мм (под заказ).

Кроме данного типа существуют панели, усиленные слоем из ОСП плиты.

2. По типу внутреннего утеплителя.

В качестве внутреннего слоя термопанели могут иметь:

• ППУ (пенополиуретан) — универсальный качественный стройматериал;
• ППС (пенополистирол) — такой вид панелей может быстро разрушиться.

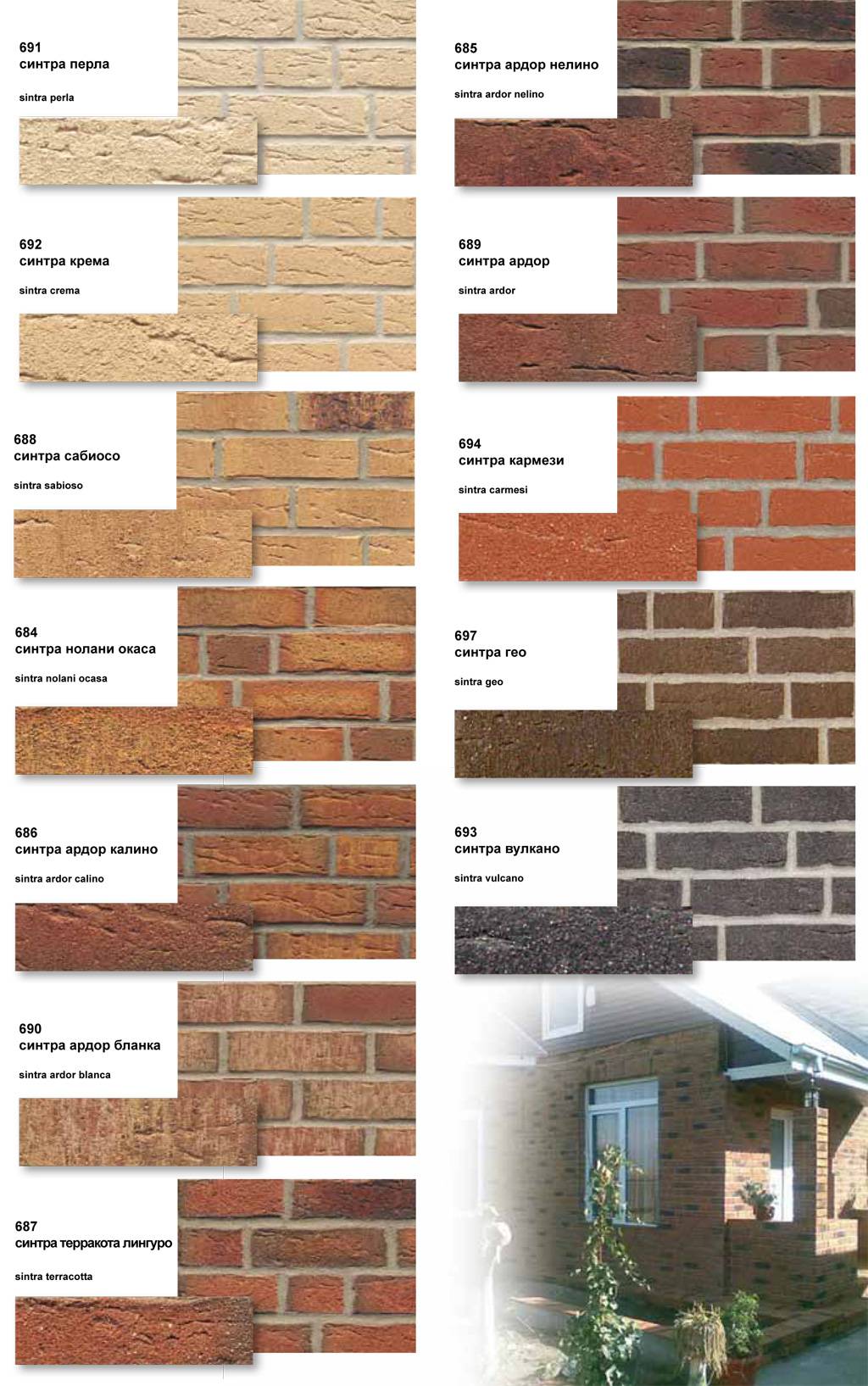

3. По фактуре:

• фасадные термопанели под кирпич;
• термопанели c глазурованной плиткой;
• термопанели c керамогранитной плиткой;
• клинкерные термофасадные панели;
• термофасадные плиты, имитирующие камень;
• термофасадные панели под дерево (утеплитель не используется, создаются из прессованного дерева).

4. По цвету:

• темные панели;
• желтые;
• имеющие классическую кирпичную расцветку;
• светлые.

5. По виду.

Термопанели фасадные, размер которых зависит от назначения стройматериала, могут быть:

• рядовые (применяются для облицовки стен);
• угловые (используются для облицовки углов);
• доборные (задействуются в случае недостаточного количества материала);
• цокольные (применяются для оформления цокольного уровня стены).

Советы по монтажу термопанелей

Есть 2 способа монтажа, что обуславливается особенностями изготовления материала:

на каждую термопанель надвигается следующая, чтобы замки зацепились. Часть утепляющего материала в подобных панелях остается открытой, она закрывается при установке следующей плиты. В результате – достаточно прочный замок

Такие панели устанавливаются быстрее, но важно, чтобы цоколь имел идеально ровную поверхность. Кроме того, между цоколем и термопанелями по причине неплотного прилегания может возникнуть естественный воздухообмен, из-за чего эффективность утепления заметно снизится;

Монтаж фасадных термопанелей

соседние панели приклеиваются встык, вся площадь утеплителя закрыта плитками. Для фиксации используется монтажная пена или клей. Время, необходимое для монтажных работ, из-за этого увеличивается, однако цоколь не нужно предварительно выравнивать, да и конвекции воздуха между ним и термопанелями не будет (а значит, улучшится теплосбережение).

Способ монтажа панелей

Выбирая тот или иной способ, оцените не только то, каково состояние цоколя, но и собственные возможности. К примеру, если цоколь ровный, то предпочтение лучше отдавать первому методу. Но не забывайте, что в любом случае должны использоваться специальные дюбели.

Ознакомимся с доборными элементами, облегчающими монтажные работы.

1. Планки (финишная и стартовая). Необходимы для установки панелей в начале и конце работ. Не только украшают цоколь, но и защищают от попадания влаги.
2. Полосы с плитками, располагающимися вертикально. Необходимы для того, чтобы улучшить декоративные характеристики.
3. Углы (внутренний и наружный). Они, что очевидно, нужны для отделки углов, имеют высоту, соответствующую размерам термопанели. Бывают приставными и оснащенными замками, разной ширины, разных типов.

Панели и доборные элементы к нимУгловая панельНесколько разновидностей угловых элементовПрофиль цокольный/стартовый

Пошаговая инструкция по установке панелей клеевым способом

Такие панели, как уже упоминалось, могут крепиться на неровные поверхности по причине отсутствия замков. Но клей позволит устранить лишь перепады в 10-20 мм, если они больше, то придется их предварительно удалять. Расчет количества материалов и нанесение разметки здесь те же, что и в предыдущем варианте.

Шаг 1. Вначале готовится клеевой состав в соответствии с инструкцией производителя.

Шаг 2. Клей наносится по периметру панели и в нескольких местах в середине с помощью шпателя. Толщина слоя – около 20 мм (можно больше или меньше в зависимости от неровностей).

Шаг 3. Установка панелей начинается с углов. Причем в данном случае отверстия проделываются до крепления плиты, а затем электродрелью нужно орудовать лишь в самом цоколе. Нельзя, чтобы панель прижималась или меняла свое первоначальное положение.

Для приклеивания термопанелей лучше использовать пенополиуретановый клей-пену

Шаг 4. Щели между соседними плитами в дальнейшем запениваются. Когда пена застынет, ее излишки следует удалить строительным ножом до стандартной глубины.

Нанесение пеныСхема нанесения пеныНельзя наносить пену на все пространство между стеной и панельюУстановка дюбелей в высверленные отверстияМонтажная пена на стыках панелей

Аналогичным образом устанавливаются все термопанели. Швы затираются по той же схеме, что описывалась ранее.

Порядок установки

Монтаж фасадных панелей производится в несколько шагов:

1. В нижней части здания по всему его периметру отбивается нижний горизонтальный уровень высоты. Линию крепления лучше всего расположить ниже уровня пола на 15 – 20 см. Это будет препятствовать прохождению холодного воздуха через мелкие отверстия в конструкции цоколя.

Разметка и установка стартового профиля для первого ряда панелей

Цокольный профиль закрепляется вдоль линии.
На цокольный профиль опирается первая панель. Начинать установку следует с левого нижнего угла здания. Если вы не планируете устанавливать угловые элементы, запилите внешний край панели под острым углом.

Установку первого ряда можно начинать вместе с монтажом углового элемента

Следует сделать отверстия в стенах, а затем закрепить панель саморезами, либо дюбелями.
Следующая панель устанавливается справа от предыдущей. Для этого нужно примкнуть панели друг к другу так, чтобы клинкерные плитки были совмещены. Закрепляется данная панель саморезами.

После выравнивания по уровню следует проделать отверстия в стене под крепеж

Каждая панель дополнительно укрепляется полиуретановой пеной.
Далее нужно продолжать монтаж до правого угла здания, а затем приступить к следующему ряду до тех пор, пока не дойдете до самого верха.

Панель закрепляется оцинкованными саморезами

Для замазывания швов применяется морозостойкая затирка.
Рекомендуем ознакомиться: Облицовочный фасадный кирпич.

Преимущества и недостатки

Фасадная плитка «ТехноНИКОЛЬ Hauberk» представляет собой современный строительный материал для облицовки домов. Для ее изготовления производители используют стеклохолст, обработанный битумом. Также в состав такого изделия обязательно входит специальный гранулят, который создается из натурального базальта.

Многие специалисты отмечают, что данный тип фасадной плитки сможет прекрасно подойти не только для облицовки внешней части дома, но и для оформления интерьера комнат. Также нередко этот материал используют при возведении ограждений и заборов. Немалое количество людей в настоящее время отделывают им полностью все свое жилище и все постройки, расположенные рядом с домом.

Данный облицовочный материал имеет свою определенную сложную структуру, которая включает в себя следующие составляющие:

• наружный слой конструкции, который представлен прочной базальтовой посыпкой;
• первый слой модифицированного битума;
• основа из стеклохолста;
• второй слой модифицированного битума;
• полимерный морозоустойчивый раствор из битума;
• защитная легкосъемная пленка, которая состоит из силикона.

Фасадная плитка «ТехноНИКОЛЬ Hauberk» может похвастаться немаленьким списком важных положительных характеристик и свойств:

• Высокая устойчивость к ультрафиолетовому излучению. Многие специалисты отмечают, что такой вид плиточного покрытия не выгорает на солнце и остается в своем первозданном виде на протяжении нескольких десятилетий.
• Хорошая устойчивость к внешним воздействиям. Мелкие частицы песка, пыли и другого мусора не повредят поверхность материала.
• Гибкость. Фасадная плитка «ТехноНИКОЛЬ Hauberk» является достаточно эластичной и упругой, что значительно упрощает проведение монтажных работ.

• Легкий уход. Такой тип плитки не потребует особой уборки. Кроме того, стоит сказать, что подобные материалы совсем не притягивают частицы пыли и мусора.
• Простой монтаж. Установка фасадной плитки «ТехноНИКОЛЬ Hauberk» не потребует профессиональной бригады рабочих. Практически каждый человек сможет самостоятельно уложить данный материал.
• Эстетический внешний вид. Многие потребители уверенно утверждают, что такая строительная основа отличается красивым внешним видом. Кроме того, стоит сказать, что именно такое покрытие сегодня производители выпускают с имитацией под другой материал (кирпич).

Высокая стойкость к изменениям температуры. Под воздействием резким температурных колебаний изделие не деформируется и не разрушится, оно останется в своем первоначальном виде.
Хорошая герметичность

Такое важное свойство не дает проникать лишней влаге в конструкцию, что позволяет значительно увеличить срок эксплуатации изделия.
Высокая прочность верхнего слоя. Изготавливают внешнюю часть конструкции из твердой базальтовой основы, которую тщательно утрамбовывают в лист, благодаря чему изделие становится прочным, и гранулят не разрушается.
Небольшой вес

Фасадная плитка данного производителя отличается достаточно легкой массой, что значительно упрощает проведение всех необходимых работ по установке.

Несмотря на такой широкий перечень преимуществ, мягкая фасадная плитка «ТехноНИКОЛЬ Hauberk» имеет и определенные недостатки:

Имеет низкую устойчивость к химическим воздействиям. Данный облицовочный материал может легко деформироваться и даже полностью разрушаться при попадании значительного количества химических веществ. Именно поэтому многие специалисты настоятельно рекомендуют обрабатывать конструкцию дополнительным защитным слоем.

Монтаж возможен только при определенных условиях. Несмотря на то, что после установки фасадная плитка этого производителя может переносить даже сильные температурные колебания, во время монтажа температура не должна быть меньше 5?. В противном случае изделие может испортиться еще перед укладкой.

• Не стоит использовать ее при отделке деревянных жилищ. Подобные плиточные покрытия являются достаточно герметичными и не пропускают влагу. Это свойство не позволяет древесным конструкциям «дышать», что может привести к их стремительному гниению.
• Требует специальной подготовки основания перед укладкой. Так как фасадная плитка «ТехноНИКОЛЬ Hauberk» является достаточно гибкой, устанавливать ее сразу нельзя. Поверхность следует тщательно обработать и отчистить, что может занять немало времени.

Инструкция по установке

Технология крепления клинкерных панелей к стене здания выполняется специальными каркасными конструкциями.

Выполнение остова допускается из различных материалов: металл, сталь с оцинкованной поверхностью, алюминий или даже дерево, прошедшее специальную обработку.

Тип каркаса выбирают, исходя из индивидуальных особенностей здания и финансовых возможностей хозяина.

Если хозяин останавливает свой выбор на металлическом каркасе, стоит помнить, что такие конструкции требуют немалых финансовых вложений, но становятся надежным остовом для всей конструкции.

Монтаж плит клинкерного типа производится невидимым способом и крепится с помощью кляммеров и зажимов.

При наличии деревянной обрешетки, крепление должно производиться на шурупы с упрощенной шляпкой, диаметр которых не превышает один сантиметр.

Если деревянная конструкция не прошла предварительную обработку специальными пропитками, то надежность такого изделия ставится под сомнение. Со временем попадание влаги будет разрушать структуру дерева, а вредоносные грибки будут атаковать всю его поверхность.

Без обработки не избежать появления плесени в глубине конструкции.

Бескаркасное крепление

На сегодняшний день весьма популярны конструкции с бескаркасным креплением.

Они закрепляются с помощью дюбелей и саморезов, непосредственно к поверхности стены, как показано на фото слева.

После проведения монтажа не должно встречаться дефектов и царапин.

Такой метод выбирают владельцы домов, выполненных из силикатно-минеральных материалов. Такие стены не требуют постоянной вентиляции ввиду особенностей своего изготовления.

Если после монтажа осталась незаполненное пространство между стеной и плитами, его принято плотно заливать строительной пеной.

Весь процесс монтажа таких панелей показан на видео внизу:

Что такое фасадные термопанели?

Фасадные панели – это новейшая разработка в области наружной отделки зданий. Прочность такого изделия сравнима с гранитом, но в отличие от него, отличается меньшим радиационным фоном.

В состав панелей входит пенополиуретан и пенополистерол, которые почти на 90 процентов состоят из воздушных масс. Декоративная составляющая материала — это клинкер, керамогранит и глазурованная керамика.

Термопанели для обрамления фасадов имеют множество вариантов для выбора под индивидуальный проект. Выбор настолько велик, что даже самый взыскательный хозяин останется доволен, и обязательно подберет именно ту модель, которая украсит его жилище.

Набор цветов в представленных панелях разнообразен, и производится путем однократного или многократного обжига изделия.

Пенополистирол и пенополиуретан: братья, но не близнецы

Что общего в этих двух материалах, очень удобных для утеплительно-отделочных работ?

1. Оба легкие, компактные, просто конструируемые.
2. Оба имеют длительный срок эксплуатации.
3. Оба входят в разряд дешевых строительных материалов.

Но есть у них и отличительные черты.

Пенополиуретан. Это жесткий поролон, структуры, известной, как закрытая клеточная. Материал получают из органических веществ, часто даже из рапсового и подсолнечного масел. Очень плотный ( 70 кг/м2), поэтому имеет один из самых высоких процентов шумо- и теплоизоляции. На поверхность ложится почти идеально, обладает высоким коэффициентом агдезии (плотно прилипает к стене).

Пенополистирол. Сырьем для материала служит газонаполненный стирол, добытый из нефти или каменного угля. Визуально этот стройматериал выглядит как пластина из спекшихся гранул. Чем плотнее гранулы держатся друг за друга, тем качественнее пенополистирол: тем он прочнее и тем ниже его влагопоглощение, паро- и теплопроницаемость.

Плюсы и минусы изделия

Чем же обусловлено активное применение термопанелей при отделке зданий? В первую очередь это высокое качество изделия. Такие плиты способствуют удержанию тепла и тем самым помогают создавать в помещении оптимальный микроклимат.

Но кроме этого к достоинствам панелей Стенолит относятся и такие характеристики, как:

1. Широкий спектр фактуры и цвета;
2. Хорошее противодействие внешнему воздействию;
3. Доступная цена.

Большое разнообразие модификаций этого строительного материала позволяет подобрать оптимальный вариант для самого сложного архитектурного проекта.

виды и формы термопанелей

Также термоплиты отличаются следующими высокоэффективными показателями:

• Прочностью;
• Морозостойкостью;
• Устойчивостью к воздействию осадков;
• Просты в монтаже;
• Обладают термоизоляционными свойствами.

Крепится этот облицовочный материал просто в отличие от аналогов и надежно удерживается на поверхности стены на протяжении длительного периода, не теряя своих свойств.

Еще один минус – это появление на рынке большого числа некачественных изделий при выборе которых ожидаемого эффекта не будет. Поэтому выбирать такие панели следует очень тщательно.

Определенную сдерживающую роль играет и довольно высокая стоимость. При этом наиболее дорого оцениваются угловые элементы, использование которых помогает упростить процесс монтажа.

Модельный ряд продукции

Панели для фасада от компании KamphaTherm

Среди компаний, поставляющих на отечественный рынок такую продукцию очень много зарубежных марок. Среди них наибольшим спросом пользуются термопанели следующих брендов:

• KamphaTherm;
• Регент;
• Стенолит.

Первой в рейтинге популярности стоит германская компания по производству облицовочных материалов. В ее термопанелях в качестве утеплителя применен экструдированный пенополистерол. Наружный слой состоит из клинкерной плитки, которая присоединяется при помощи направляющих. Монтаж материала выполняется на специальный клей с использованием дюбелей и цокольных профилей, которые идут в комплекте с панелями.

Высокое качество изделия, его длительные сроки службы и умеренная цена позволили ему занять лидирующее положение на отечественном рынке современных материалов. Кроме того, широкая цветовая гамма дает возможность оптимального выбора термопанелей с учетом архитектурного решения здания.

Второе и третье места в рейтинге занимают термопанели фасадные российского производства. Регент специализируется на производстве стройматериалов и одним из основных направлений ее деятельности является выпуск облицовочных элементов.

Использование фасадных панелей марки Регент позволяет получить не только красивый, но еще и теплый дом. Для этого в качестве основы используется пенополиуретан, обладающий низкой теплопроводностью в отличие от аналогичных утеплителей.

Смотрим видео о продукции компании Стенолит:

К достоинствам фасадных термопанелей Регент также относятся такие характеристики как:

1. Устойчивость к низким и высоким температурам;
2. Простой монтаж в любое время года;
3. Широкий выбор цветов и фактуры;
4. Длительный срок службы;
5. Надежная защита фасад от атмосферных осадков.

Фасадные термопанели Стенолит относятся к бюджетному классу. Их стоимость с учетом монтажа составляет 40 долларов за метр квадратный. При этом в качестве облицовочного слоя используется глазурованная или неглазурованная плитка, а роль утеплителя отводится пенополиуретану.

Монтаж фасадных термопанелей Стенолит выполняется при помощи металлического профиля или фанеры толщиной от 10 мм.

Специфика крепления панелей

Монтаж облицовочного материала этого типа достаточно простой. Он состоит из нескольких основных этапов. Вначале на панель наносят монтажный клей, после чего она крепится к стене. При этом каждая следующая деталь выравнивается относительно предыдущей. При укладке первого ряда используется стартовая планка. Она будет удерживать элементы от сползания до полного высыхания клея.

Смотрим видео, этапы монтажа:

Между отдельными термопанелями фасадными Регент устанавливают маяки. Это позволяет сохранять между ними зазор шириной в 2 мм, который впоследствии заделывается специальным составом. При отделке углов здания у используемых для этого панелей снимается часть изоляции, соответствующая толщине плитки.

Если крепление панелей фасадных марки Регент осуществляется с использованием дюбель-гвоздей, то их шляпки должны заделываться шпатлевкой. По окончании работ панель может быть покрыта красящим составом любого цвета

Преимущества и недостатки термопанелей фасадных

Укладка фасадных панелей на дом

Обычная штукатурка, какой бы качественной она ни была, со временем начинает растрескиваться и осыпаться. Это сопровождается образованием «мостиков холода», разрушающих кирпичную кладку. Фасадные панели Термопан таких недостатков не имеют. Они не дают трещин, не меняют цвет, не осыпаются. Термопанели производятся из пенополиуретана высокого качества, каждая из них имеет специальные крепежные элементы, позволяющие выполнять фасадные работы в минимальные сроки. Термопанели фасадные с клинкерной плиткой не нуждаются в особенном уходе или очистке. Они устойчивы к любым климатическим условиям, не подвержены образованию грибков и набегам насекомых. Это экологический чистый, безопасный материал.

Производство фасадных термопанелей осуществляется с использованием клинкерной плитки и пенополиуретана. Последний играет роль основания и теплоизолятора. Облицовочная плитка же защищает материал от воздействия влаги. Она может быть как гладкой, так и рельефной. Термопанели для фасада Термопан изготавливаются на современном оборудовании по матричной технологии формирования изделия. Современная технология учитывает все тонкости изготовления подобной продукции и подразумевает использование сырья высокого качества. Все это позволяет произвести надежные и удобные в монтаже изделия.

Облицовочный слой производится из глины с наилучшими характеристиками. Ее обжигают при температуре до 1200 градусов, в результате чего она приобретает необходимую прочность. Клинкерные фасадные плиты устойчивы к загрязнению и механическим воздействиям. Эти характеристики обеспечивают им длительный срок службы и безупречный вид.

Состав стеновых панелей, нужно ли дополнительно утеплять?

Этот вариант помогает решить сразу две проблемы:

• Как утеплить?
• Чем облицевать (задекорировать утеплитель)?

Связано это с тем, что состоит материал из двух компонентов крепко склеенных между собой. Верхний слой — это декоративный облицовочный материал. Для это выбирают:

1. Клинкерную плитку.
2. Керамическую фасадную плитку.
3. Керамогранит и другие известные облицовки.

Как теплоизолирующий материал чаще всего производители используют полиуретан, но есть варианты и с экструдированным пенополистиролом. Создают панели в заводских условиях на специальном оборудовании. Качественные станки стоят дорого, потому и продукция не из дешевой категории.
