Сооружение кирпичного фронтона – подробное руководство

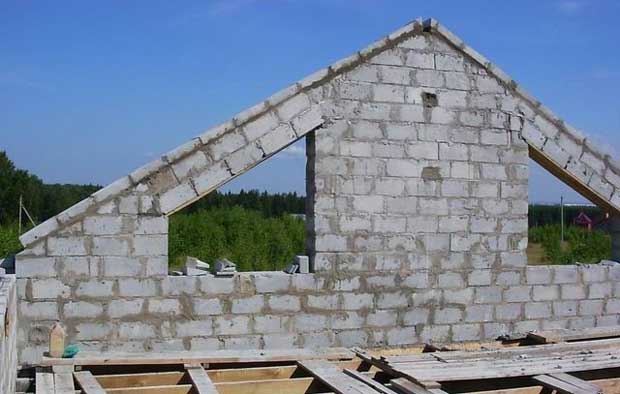

Правила монтажа газоблоков

О чем нужно знать заранее:

• Перед началом кладки на фундамент устанавливаются маячки и натягивается причальная нить. Первая по периметру будущих стен и еще несколько по диагоналям, чтобы проверить отсутствие перепада высоты.

  Максимально допустимый перепад высоты сторон фундамента – 4 см. Это расстояние можно скорректировать с помощью цементно-бетонной смеси.

• До начала кладки первого ряда поверхность фундамента надежно гидроизолируется. Поверх него кладется рулонный материал, например, рубероид или мембрана. Стыки обрабатываются битумной мастикой.
• Перед началом работ блоки выравниваются по высоте с помощью специальной ножовки. Это делается, чтобы не было перепадов между поверхностями элементов и шов формировался ровный. После создания ряда и затвердевания раствора, блоки шлифуются рубанком повторно. Таким образом снижается вероятность появления трещин.
• Начинают кладку с самого высокого угла, тогда на остальных можно будет выправить высоту по ходу работы. Постоянно делаются замеры геометрических параметров, сверка градусов углов.
• Первый ряд кладется исключительно на цементно-песчаный раствор. Он не дает усадки, крепкий и его можно использовать как подушку при выравнивании высоты.
• Смесь замешивают порционно, чтобы она не успела застыть.
• Для нанесения раствора используют кельму, которая по размеру совпадает с толщиной стены. Подходит инструмент с зубчиками, который сформируют ровный, тонкий слой. Высота зубчиков 4-5 мм.
• Второй ряд кладут через 4 часа после первого, чтобы раствор успел застыть. Последующие ряды также кладутся через 4 часа минимум. Таким образом, можно ответить на вопрос, сколько рядов в день получится класть — около 3-4.
• Блоки должны быть чистыми, с них снимают весь внешний мусор, обметают. При наличии неровностей на элементах, их отбраковывают и применяют после для резки.
• Если получился перепад высоты между блоками, применяется терка. Она помогает выровнять элементы.
• Армирование газоблоков начинается с первого ряда и продолжается по ходу кладки каждые 3 ряда. Также процедуру проводят у оконных и дверных проемов.
• Соединение несущих стен и перегородок осуществляется установкой гибких связей. Перевязку несущих и несущих стен делают через блок.
• Кладку создают с расшивкой рядов: каждый последующий ряд смещается на ½ или ⅓ (но не меньше, чем на ¼ блока). Это делается, чтобы давление на стены распределялось равномерно.
• Последний ряд укрепляется армопоясом, который помогает выдержать вес перекрытий.
• После завершения работ рекомендуется выждать 10-12 месяцев до полной просушки и частичной усадки дома, после этого начинать отделку. Если планируется облицовка из кирпича, ее делают сразу, соединяя стены гибкими связями. Между кладками сохраняют вентиляционный зазор около 4 см.

Используемые материалы

Строители нередко сталкиваются с такой проблемой, как образование трещин и даже обрушение щипцовых стен, что может быть следствием применения легких материалов. Благодаря прекрасным теплоизоляционным характеристикам они обрели широкую популярность, но в результате их применения постройки оказываются неприспособленными к значительным ветровым нагрузкам.

В старых зданиях материалом для стен служил кирпич. Их толщина составляет 38-41 см, в отдельных случаях – 25-27 см. Кроме того, в них применялись конструкции для дополнительного укрепления (пилястры, карнизы), при этом плотность материала для щипцовых стен достигала 800 кг/м.

Что касается современных построек, при их строительстве часто создаются двухслойные стены, несущая часть которых образована ячеистым бетоном или блоками на основе поризованной керамики. Толщина подобных конструкций бывает в пределах 25 см. Постройки с однослойными стенами отличаются большей прочностью, поскольку в этом случае толщина стен достигает 36-44 см.

Максимально прочными являются здания с трехслойными стенами. Их отличительной особенностью является повышенная устойчивость к ветровым нагрузкам, а толщина стен в основном бывает от 39 до 54 см.

Обшивка фронтона: пошаговая инструкция

Как зашить фронтон своими руками рассмотрим на примере деревянного дома.

Подготовка. Отделка фронтона дома начинается с визуального осмотра. Затем устанавливаются строительные леса. Под стойки лесов готовится основание из бруса, к стене они крепятся на дюбель гвозди и кронштейны. Для фронтона двухэтажного дома леса можно закрепить на гвозди и проволоку. Удаляется вся старая обшивка. Если есть окно, то срезается монтажная пена по его периметру. Все щели между досками несущего каркаса заделываются монтажной пеной. Перед тем как обшить фронтон дома, они обрабатываются антисептиком.
Монтаж гидроизоляции. Для защиты каркаса фронтона от влаги он обшивается специальной плёнкой. Это может быть обычный полиэтилен или специальная мембрана, которая отводит влагу от стен, но предотвращает их намокание. К стене пленка крепится степлером. Стыки между кусками гидроизоляции проклеиваются скотчем.
Монтаж каркаса. Перед тем, как закрыть фронтон устанавливается несущий каркас. Он состоит из горизонтальных направляющих, вертикальных стоек и П-образных подвесов. В первую очередь устанавливается верхний и нижний направляющий профиль. Если стена неровная, то он крепится не к ней, а к подвесам. За счет них нивелируется перепад. Перпендикулярно к направляющим крепится несущий профиль. Шаг установки 500-600 мм. Если планируется монтировать сайдинг вертикально, то несущий профиль устанавливается горизонтально.
Если фронтон с окном, то оно обрамляется профилем. Затем обрамление обшивается металлическими откосами. Для крепления используются саморезы по металлу со сверлом на конце. Внизу окна устанавливается оцинкованный отлив.
Монтаж сайдинга. На нижний профиль крепится стартовая планка для сайдинга. Она прикручивается на 80% усилия

Это важно для компенсации температурных деформаций.

Кроме стартовой планки устанавливаются все необходимые доборные элементы. Вдоль свесов кровли монтируется окантовочная планка.

После установки всех доборных элементов в направляющие вставляется первая планка сайдинга. Через специальный отверстия она закрепляется саморезами по металлу 25-30 мм к несущему профилю. Меду профилем и крепежным плечом сайдинга зазор 1-2 мм для компенсации температурных деформаций.

Кирпичный фронтон своими руками: общие рекомендации ↑

Кирпичную щипцовую стену строят по следующим схемам:

• параллельно с возведением стен, до установки системы стропил. В этом случае повышается риск обрушения стены под порывами сильного ветра, тем не менее эта самая популярная схема для возведения подобной конструкции,
• после устройства крыши. Этот варианта создает определенные сложности при закладке щипцовой стены кирпичом, поскольку проведение работ в достаточно стесненных условиях довольно-таки некомфортно.

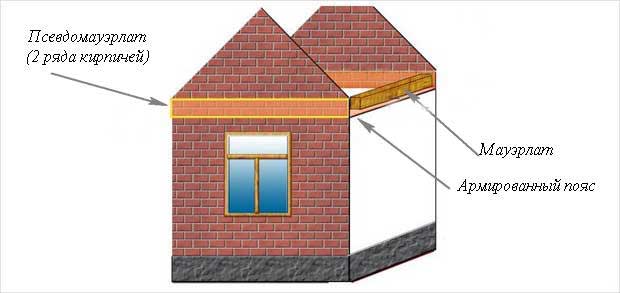

В кирпичных сооружениях стропила опираются на мауэрлат, представляющий собой толстый брус из дерева. Правильно установленный он гарантирует точное примыкание стропила к кирпичному фронтону. Рассмотрим, как поставить торцы мауэрлата грамотно.

• После возведения основных стен, по всему периметру заливают сплошной армпояс. Такой железобетонный пояс, с одной стороны, обеспечивает жесткость конструкции, а с другой – препятствует распорным усилиям, создаваемым стропильными ногами, нейтрализуя их. Помимо прочего, армированный пояс служит усиленной опорой, которая впоследствии не даст мауэрлату смещаться.
• После заливки армпояса с торцов дома кладку подымают на два ряда, что соответствует высоте бруса мауэрлата. С оставшихся сторон на армированный пояс устанавливают брус мауэрлата.

На заметку
Следует отметить, что кладку подымают не на полную толщину стены, а на толщину кирпичного фронтона.

Только при таком подходе ничего не мешает установить мауэрлат и подвести к опорному брусу наклонные стропила. Затем беспрепятственно приступить к монтажу крыши. Если пренебречь этим правилом, то мауэрлат и тем более стропильные ноги выступят наружу. Таким образом, прежде чем начать монтаж крыши, надо будет сдвинуть опорный брус внутрь. А для этого придется сбить, по крайней мере, один ряд имеющейся лицевой кладки.

• Для повышения прочности конструкции кирпичный фронтон армируют, закладывая в процессе кладки арматурную сетку.
• Если строительство ведется в местности с сильной ветровой нагрузкой, особенно на щипцовую стену, рекомендуется воздержаться от размещения на ней окон или дверей.
• Щипцовые стены защищают от воздействия осадков и талой воды при помощи кровельных свесов, ширина которых определяется для каждой конструкции индивидуально. Их создают за счет выпуска элементов обрешетки и конькового бруса.

Виды блоков для гаража

Первое, что придется решить перед началом строительства гаража: какой материал вы будете использовать. Прочных материалов для строительства довольно много: кирпич, бетон, железо, древесина, пеноблоки. В последнее время именно блоки для строительства гаража используются чаще всего. Это обусловлено приемлемой стоимостью и практичностью. Но пеноблоки тоже бывают разные, давайте разберемся в их особенностях.

Гараж из пенобетона

Пенобетон – это смесь цемента и пены, которую изготавливают с помощью специального оборудования. Пузырьки воздуха равномерно распределяются по всему объёму блока и образуют маленькие ячейки. Плотность у пенобетона разная, она варьируется от 200 до 1200 кг/м³, что говорит о прочности и надежности материала.

Выделяют три основных вида пенобетонных блоков, на основе плотности:

• D200-500 – такие блоки чаще используют для теплоизоляции, они не очень прочные, но обладают низкой теплопроводностью;
• D500-900 – блоки используются в постройке жилых многоэтажек, они высокопрочные и не позволяют уходить теплу;
• D900-1200 – высокопрочные блоки, применяются в строительстве высотных зданий.

Гараж из шлакоблока

Шлакоблок один из самых недорогих материалов для строительства. Он изготавливается методом вибропрессования из золы, песка, щебня, гравия или ракушечника. Вяжущим веществом при производстве шлакоблоков является цемент. Помимо этого, шлакоблок может иметь добавки, которые увеличивают его теплопроводность (например, керамзит). Плотность таких блоков, как правило, варьируется от 500 до 2000 кг/ м³. Воспользуйтесь подсказкой при расчете расхода кирпича для гаража из шлакоблоков.

Шлакоблоки делятся на два вида:

• пустотелые (12-14 кг);
• полнотелые (15-28 кг).

Гараж из керамзитобетонных блоков

Технология изготовления керамзитобетонных блоков похожа на производство пенобетона, но в составе обязательно присутствует керамзит. Благодаря ему, керамзитобетонные блоки легкие и очень пористые. Такие блоки имеют хорошую теплоизоляцию и почти вечны.

Керамзитобетонные блоки бывают трех видов:

• теплоизоляционные;
• конструктивно-теплоизоляционные;
• конструктивные.

Гараж из газобетонных блоков

Газобетонные блоки изготавливают из гипса, песка и специального газообразователя. Их структура похожа на пенобетон, но с гораздо меньшими порами. Это обеспечивает газобетону правильную ровную форму, плотную структуру и небольшой вес. К тому же блоки из газобетона хорошо поддаются резке, им легко придать необходимую форму. Помимо этого, они обладают огнеупорными свойствами.

Постройки из газобетона долговечны и экономны. Однако требуют обязательного армирования для того, чтоб предотвратить растрескивание при усадке.

Гараж из газосиликатных блоков

Газосиликатные блоки с газобетонными похожи. Однако и отличия у них есть. Во-первых, основным связывающим элементом в газосиликатных блоках является известь. Благодаря извести, такие блоки, в отличие от других пеноблоков – белого цвета. Во-вторых, в производстве обязательно используется технология автоклавирования. Плотность газосиликата от 300 до 900 кг/м³. Он хорошо сохраняет тепло, имеет гладкую ровную поверхность и обладает высокой огнестойкостью.

Создание проекта

Правила составления проекта гаража позволяют определиться с размерами и нюансами постройки, определить объем и стоимость материалов. Проект можно заказать у специалистов или сделать самостоятельно.

Самостоятельное составление чертежа требует определенных умений. Профессиональные версии проекта будут иметь следующий вид:

Особенности составления проекта будут зависеть от:

1. количества автомобилей – 1 или 2;
2. этажности;
3. планируемых коммуникаций;
4. ворот;
5. толщины стен;
6. формы и размеров крыши;
7. смотровой ямы;
8. мини-мастерской;
9. несущей нагрузки на стены;
10. фундамента.

Проект, помимо габаритов и конструктивных особенностей, должен учитывать также:

• климатические и ландшафтные условия;
• характер грунта;
• расположение грунтовых вод;
• близость других строений и коммуникаций;
• вид будущей отделки.

В зависимости от почвы, разрабатывается ленточный или монолитный фундамент, который обустраивают после котлована и обратной засыпки пазух. Каждый проект является индивидуальным.

Правила утепление фронтона

Это мероприятие необходимо, если чердачное помещение будет использовано в качестве мансарды.

Каркасные фронтоны двухскатной крыши часто утепляют своими руками, с использованием теплоизолирующих материалов, закладываемых в середину каркаса.

Можно придерживаться такой схемы:

• по рейкам каркаса (снаружи помещения) прибивают пленку гидро- и ветрозащиты;
• сверху, по каркасу, набивают рейки для формирования вентиляционного зазора, зашивают их финишным отделочным материалом;
• между рейками (изнутри помещения) закладывают утеплитель: минеральную вату, пенопласт, ЭППС и т.п;
• поверх утеплителя монтируют пароизоляционную пленку, образующую барьер для паров, идущих из помещения в сторону утеплителя;
• поверх пароизоляции прибивают материал для внутренней отделки чердака (мансарды).

Очередность работ может незначительно меняться, но схема пирога остается той же (изнутри наружу): пароизоляция, утеплитель, гидроизоляция, зазор, финишная отделка.

Если же фронтон выполнен из кирпича или блоков, то единственно верным решением является наружное утепление. Внутренняя закладка утеплителя, несмотря на свое удобство, может привести к большим проблемам. Стены будут полностью промерзать, а между ними и утеплителем станет скапливаться влага.

Результат: мокрые подтеки на фасаде, появление плесени, гниение утеплителя. Поэтому утепление рекомендуется производить снаружи, с использованием жестких утеплителей (пенопласт, ЭППС, жесткие плиты минеральной ваты).

При «мокром» способе утепления:

• в нижней части фронтонной стены закрепляют цокольную планку, которая станет опорой для нижнего слоя теплоизоляционных плит;
• начиная снизу (с цокольной планки) теплоизоляционные плиты рядами приклеивают на стену фронтона;
• на поверхность плит наносят слой штукатурки и утапливают в него армирующую сетку, сверху наносят еще один выравнивающий слой штукатурки;
• выполняют декоративное покрытие, чаще всего это декоративная штукатурка (типа «короед», «барашек» и т.п.) или финишная штукатурка под покраску.

При навесном способе утепления:

• к кирпичу фронтона набивают каркас из деревянных или металлических реек;
• теплоизоляционные плиты плотно вставляют в ячейки каркаса;
• на рейки каркаса закрепляют мембрану ветрозащиты;
• обшивают каркас обрешеткой;
• на обрешетку монтируют декоративную финишную отделку (сайдинг, имитация бруса и т.п.)

Этапы возведения и схема кладки фронтона

В первую очередь необходимо выполнить
подготовительные работы для корректного монтажа будущей стропильной системы.
Как правило, нижняя часть стропильной ноги опирается на продольный брус
(мауэрлат), который монтируется на несущую стену. В зависимости от конструкции
кровли мауэрлат либо скрыт за фронтоном, либо выступает за него, формируя свес.
В любом случае размер опорного бруса, а иногда и стропил, следует
компенсировать, проложив в основании фронтона соответствующее количество рядов
кирпичной кладки.

Кладка
фронтона из кирпича симметричной двускатной крыши включает
в себя следующие этапы:

1. Разметка. Посередине опорной стены перпендикулярно основанию устанавливают рейку, верхняя часть которой определяет местоположению конька. От вершины рейки к углу каждой из боковых стен натягивают шнур, в результате чего формируется треугольный контур будущего фронтона.
2. Кладка и армирование. Кладку выполняют обычным способом, не выступая за пределы треугольного контура, сформированного шнуром. Чтобы возводимая конструкция не получилась зубчатой крайние кирпичи подрезают. Подрезка выполняется после предварительной разметки, для этого кирпич кладут без раствора и отмечают угол по шнуру. При разметке следует учитывать толщину кладочного шва, для чего удобно использовать шаблон соответствующего размера. Каждые 4-5 рядов укрепляют армирующей сеткой, которую кладут в растворный шов с целью повышения прочности сооружения.
3. Выравнивание. Неровности, образовавшиеся на боковых гранях фронтона, заделывают цементным раствором.

Высокие конструкции желательно дополнительно укрепить, так как
воздействие на них внешних факторов может привести к обрушению. Для увеличения
вертикальной устойчивости фронтона внутри строения сооружают простенок, который
служит дополнительной опорой. Если фронтон чрезмерно массивный, с наружной
стороны стен выкладывают пилястры, компенсирующие нагрузку на основание.

Как возвести кирпичный фронтон своими руками

Торцевая часть крыши, ограниченная ее скатами, защищает подкровельное пространство от ветра и осадков. Эту конструкцию, расположенную под кровлей, называют фронтоном. Он не только выполняет защитную функцию, но также становится важным элементом декоративного оформления дома.

Фронтоны могут отличаться своей геометрией, треугольник, трапеция и другое, и материалом исполнения. В капитальном строительстве чаще всего встречается кирпичная кладка фронтонов. Ее отличает исключительная надежность и долговечность, к тому же блоки кирпича можно дополнительно не обшивать.

В отличие от древесины, кладка из кирпича не подвержена гниению, образованию плесени или другим негативным последствиям вследствие чрезмерной влажности. К тому же при отличных эксплуатационных свойствах она требует минимального ухода.

Правда, фронтоны домов (фото ниже), обходятся недешево и требуют больших трудозатрат.

Кирпичный фронтон прекрасно смотрится сам по себе, особенно если выложен глазурованными блоками, но его при желании тоже можно отделать. Прежде чем обшить, нужно определиться насколько вы хотите приукрасить щипцовую стену. Вопрос непраздный, так как ее можно и просто отделать штукатуркой, и обшить сайдингом.

Как провести расчет фронтонов

Прежде, чем приступить к возведению фронтона, необходимо провести ряд расчетов для определения его геометрических размеров, подходящих под задуманную стропильную систему и функциональные особенности чердачного помещения.

Расчет фронтона двухскатной крыши следует начать с определения его высоты – расстояния от конька до карниза. Зависит этот параметр от функциональности чердачного помещения. Если это будет обычный чердак для складирования хозяйственных принадлежностей, то достаточная высота фронтона 1,4-1,8 м. При устройстве мансарды – не менее 2-2,5 м.

Высота фронтона влияет на общее впечатление от крыши постройки. Если этот параметр слишком велик и превышает высоту строения от земли до чердачного перекрытия, то крыша визуально давит на стены, создает эффект подавления. Если, наоборот, фронтон слишком низкий, строение визуально кажется приземистым, почти плоским. Оптимальное соотношение высоты стен и фронтонов приближается к пропорции 1:1.

Зная высоту фронтона, можно определить наклон скатов кровли (угол у основания фронтона). Выполняется этот расчет по методу треугольника.

Фронтон симметричной двухскатной кровли (скаты одинаковы) представляет собой равнобедренный треугольник. Конек – его вершина. Основание – ширина дома. Высота фронтона – медиана, делящая равнобедренный треугольник на два одинаковых прямоугольных треугольника. Один катет такого треугольника – это длина ската, второй катет – половина ширины дома.

Высота равнобедренного треугольника рассчитывается по формуле:

H=1/2*L* tg α, где:

• L – основание равнобедренного треугольника-фронтона или ширина дома;
• α – угол у основания треугольника или наклон ската.

Поэтому вычисление наклона ската сводится к расчету:

tg α=2H/L,

после чего по таблицам Брадиса вычисляется искомый угол.

К примеру, крыша возводится на доме, торцевая стена которого имеет ширину 8 м. Высота фронтона 3 м. В этом случае тангенс угла при основании фронтона будет равен: 6/8 = 0,75. А сам угол α = 37°.

Площадь фронтона также высчитывается по методу треугольника. Используется формула:

S= L /2*H, где:

• L – основание равнобедренного треугольника-фронтона или ширина дома;
• H – высота фронтона.

В приведенном выше примере площадь фронтона рассчитывается таким образом: 3*8=24 м2.

После выполнения расчетов и определения всех важнейших размеров фронтона, можно приступать к его строительству.

Выбор материала для устройства фронтонов

Фронтон может быть выполнен из разных материалов. В первую очередь, это зависит от материала стен. Если постройка кирпичная, то и фронтон обычно собирают из кирпичей. Деревянные постройки требуют более легкой конструкции фронтона – каркасной (чаще всего) или рубленой  (в случае бревенчатых и брусовых стен).

Каркасный фронтон относится к универсальной конструкции, сочетающейся с любым материалом стен: кирпичом, блоками, бревном, брусом, каркасными панелями. Однако каркас на фронтоне требует однотипной отделки всех стен вместе с фасадом – и это тоже необходимо учитывать.

Кирпичные стены, завершающиеся каркасным фронтоном, вместе с ним обшивают (на рейках) брусом, вагонкой, сайдингом.

На бревенчатых стенах сооружают каркасные фронтоны с обшивкой блок-хаусом, а на брусовых – с обшивкой имитацией бруса (тип вагонки).

Используемые материалы

Строители нередко сталкиваются с такой проблемой, как образование трещин и даже обрушение щипцовых стен, что может быть следствием применения легких материалов. Благодаря прекрасным теплоизоляционным характеристикам они обрели широкую популярность, но в результате их применения постройки оказываются неприспособленными к значительным ветровым нагрузкам.

В старых зданиях материалом для стен служил кирпич. Их толщина составляет 38-41 см, в отдельных случаях – 25-27 см. Кроме того, в них применялись конструкции для дополнительного укрепления (пилястры, карнизы), при этом плотность материала для щипцовых стен достигала 800 кг/м.

Что касается современных построек, при их строительстве часто создаются двухслойные стены, несущая часть которых образована ячеистым бетоном или блоками на основе поризованной керамики. Толщина подобных конструкций бывает в пределах 25 см. Постройки с однослойными стенами отличаются большей прочностью, поскольку в этом случае толщина стен достигает 36-44 см.

Максимально прочными являются здания с трехслойными стенами. Их отличительной особенностью является повышенная устойчивость к ветровым нагрузкам, а толщина стен в основном бывает от 39 до 54 см.

Какой кирпич подходит?

Конструкция из газобетонных блоков значительно снизит нагрузку на фундамент всей постройки. Вес одного кирпича, зависит от материала и габаритных размеров, колеблется в диапазоне между 2,5—7 кг. Таким образом, масса фронтона может достигать нескольких тонн, что существенно усиливает давление на несущие конструкции и фундамент здания. Учитывая это, для возведения конструкции лучше выбирать пустотелый, легковесный кирпич или ячеистый материал, например, фронтоны из блоков газобетона в несколько раз легче кирпичных. Для лицевого слоя можно изначально использовать красивые глазурованные изделия, устранив необходимость в дополнительной отделке.
