Монтаж тепло-, паро- и ветрозащиты
Шаг 1. Укладывают плиту теплоизоляционного материала на стену так, чтобы минвата (или пенопласт) располагалась между несущими профилями и опиралась на кронштейны. Полотна теплоизолятора устанавливают так, чтобы обеспечить перевязку стыков.

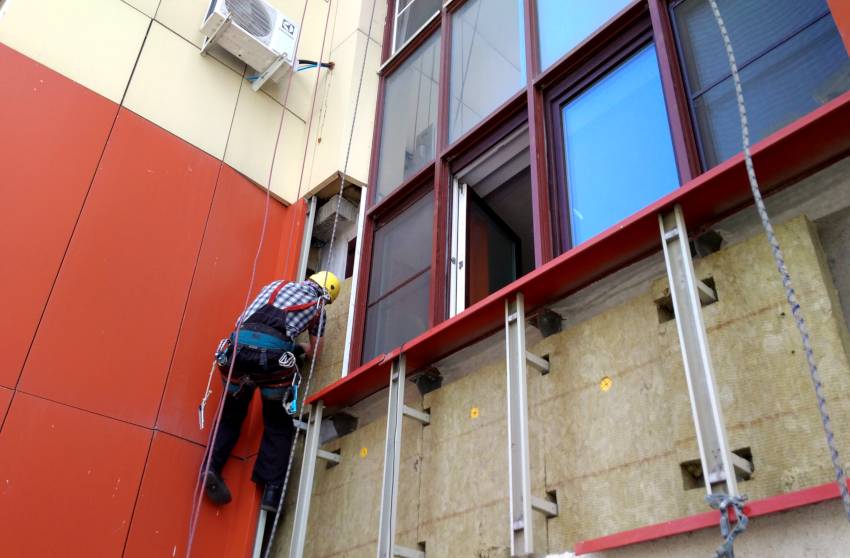

Укладка и крепление утеплителя
Шаг 2. Высверливают сквозь теплоизолятор отверстия в стене так, чтобы на 1 плиту приходилось не менее 5 точек крепления (в каждом углу и посередине).
Шаг 3. Крепят плиту пластиковыми тарельчатыми дюбелями, вбивая их в высверленные отверстия.
Поверх утеплителя устанавливают пароизоляционную мембрану или ветробарьер. Можно одновременно монтировать оба материала. Выбор варианта защиты стен зависит от климатических условий региона проживания. Для районов с высокой влажностью воздуха (морской климат) обязателен монтаж пароизоляции. Важный момент: полотна паро- и ветрозащиты укладывают с нахлестом в 10-15 см.
Шаг 4. Полотно ветрозащиты крепят к профилю, установленному в верхней части стены. Опускают рулон вниз, закрывая теплоизолятор.
Монтаж пароизоляции
Шаг 5. С помощью шуруповерта и саморезов крепят полотно к несущим профилям.
Фиксация полотна
Изоляция крепится с нахлестом
Шаг 6. Ножницами или ножом отрезают оставшуюся часть рулона. Повторяют процедуру укладки ветрозащиты до тех пор, пока не будет закрыта вся стена.
Вывод плоскости вертикальной обрешетки
Шаг 1. К кронштейнам горизонтальной обрешетки с помощью саморезов крепят вертикально устанавливаемые шляпные профили шириной 6,5 или 8 см. Обеспечивают создание ровной поверхности, регулярно проверяя вертикаль с помощью отвеса.
Все профили этого уровня обрешетки должны быть расположены по вертикальным стыкам металлокассет. Расстояние между опорами каркаса должно строго выдерживаться.
Шаг 2. К нижнему горизонтальному профилю с помощью саморезов и шуруповерта крепят цокольный отлив.
Монтаж каркаса
Шаг 3. Вдоль верхней кромки отлива по всей длине стены устанавливают начальную планку.
Монтаж начального профиля
Вентилируемые фасады – что это такое
Вентилируемые фасады – это специальные навесные конструкции, которые устанавливают на внешние стены строения. Технология позволяет экономить средства на утеплении и отделке дома. Под вентфасадом подразумевают установку утепления с внешней отделкой сайдингом. На самом деле видов облицовки гораздо больше.
Основная задача вентилируемого фасада – сохранения тепла в здании и его красивый внешний вид. Также он защищает от образования сырости. Внешняя облицовка вентфасада является отличной заменой отделки кирпичом или другим отделочным материалом. Она защищает фасад от продувания и придает зданию красивый внешний вид.
Решаемые задачи
Строительство современных зданий и жилых домов почти всегда сопряжено с вопросами утепления помещений, их звукоизоляции, облицовкой внешних стен для придачи сооружениям презентабельного вида. При этом каждый застройщик стремится найти золотую середину между ценой и качеством необходимых работ. Вентилируемый фасад позволяет разом решить все вышеозначенные проблемы. Его монтаж значительно продлевает срок службы как старых, так и новых построек.
Функции вентфасада:
- Защита стен от промерзания зимой и нагревания летом;
- Сохранение их облицовки, предотвращение появления трещин;
- При разгерметизации монтажных стыков стены защищены от любой непогоды.
Посредством монтажа системы вентилируемого фасада здание, возведенное по любой технологии строительства, становится «неуязвимым» с наружной стороны. Это позволяет максимально увеличить срок его эксплуатации, практически исключить расходы на профилактический ремонт несущих стен. Вентфасад – комплексный подход к решению вопросов утепления и укрепления современных построек любой этажности и назначения.
Отличительные преимущества навесного вентилируемого фасада
Широкая популярность навесных вентилируемых фасадов для частного дома и многоэтажных зданий вызвана рядом отличительных преимуществ отделки. Установка системы выполняется быстро и просто. Поскольку при проведении работ отсутствуют мокрые процессы, отделка может производиться в любой период года. Защитно-декоративная конструкция преимущественно имеет небольшой вес, благодаря чему исключается создание дополнительной нагрузки на несущие элементы здания. Система вентилируемого фасада способствует продлению эксплуатационного периода службы сооружения, который в среднем составляет 50 лет.
Установка системы вентилируемого фасада выполняется быстро и может производиться в любой период года
В составе вентфасада присутствует изоляционная прослойка, которая способствует созданию благоприятного микроклимата внутри помещений, улучшая тепло- и звукоизоляционные характеристики несущих стен. Это одновременно приводит к снижению затрат на эксплуатацию объекта в части кондиционирования, вентиляции и отопления. Вентиляционный фасад обеспечивает надежную защиту металлических элементов здания от коррозии.
Другие достоинства и недостатки вентилируемого фасада
Для монтажа навесного вентилируемого фасада не требуется выполнения специальной подготовки стен. Достаточно устранить существенные дефекты поверхности, заделать видимые трещины. Выравнивание стен не производится, поскольку корректировка обычно осуществляется на стадии монтажа подсистемы. Технология вентилируемого фасада может использоваться как на вновь возведенных сооружениях, так и при выполнении реконструкции старых зданий с целью остановки их дальнейшего разрушения от воздействия влаги, ветровых нагрузок и других негативных факторов.
Стоит помнить, что ошибки в установке вентфасада становятся причиной снижения жаростойкости стен, антикоррозионной защиты и нарушением вентиляции
Фасад не нуждается в выполнении периодического ремонта за исключением замены декоративного слоя в результате его механического повреждения. Отделка отличается простотой ухода, предполагающего простое очищение поверхности под напором воды. Разнообразие цветовых и видовых вариантов предоставляет возможность оформить экстерьер здания в любом архитектурном направлении.
Следует помнить, что неправильная технология монтажа вентфасада может преимущества превратить в недостатки. Ошибки в установке становятся причиной снижения антикоррозионной защиты, нарушения вентиляции и жаростойкости стен. Неправильно организованная подсистема может привести к возникновению свиста при сильном ветре.
При выполнении работ особое внимание уделяется правильности крепления, прочности и надежности крепежных элементов, ширине шага системы. Технические характеристики здания и безопасность для окружающих будут зависеть от подобранных материалов, которые должны соответствовать главным параметрам конструкции
Конструкция вентилируемого фасада: как делать монтаж своими руками?
Вентилируемые фасады из стального профилированного листа с полимерным покрытием довольно популярны среди потребителей со средним уровнем достатка.
Стоит с полной ответственностью подойти к выбору стройматериалов, чтобы обеспечить прочность системы и обойтись минимальными тратами.
Этого можно добиться, если выбирать как каркас под вентилируемые фасады тонкостенные профили. Листы можно подогнать под необходимый размер, но лучше все же брать немного длиннее, поскольку всегда легче отрезать, чем наращивать.
Листы более 120 см будут парусить, что снизит их долговечность и усложнит монтаж своими руками. Толщина выбирается исходя из требований к конструкции.
Инструменты, необходимые для работы:
- перфоратор и шуруповерт;
- ножницы по металлу;
- уровень;
- отвес;
- молоток и киянка;
- болгарка или углошлифовальная машинка;
- стремянка.
Кроме собственно профилированного стального листа, вам понадобится еще профиль стеновой, чтобы обшить стены гипсокартоном, прямые подвесы, прессованная минеральная вата как утеплитель, дюбели, саморезы (в том числе кровельные тонированные) и гладкие стальные листы с тем же полимерным покрытием.
Первый этап работ
Для начала следует разметить будущую конструкцию. Для этого посредством отвеса определяется максимальное отклонение по всей длине стен и размечаются горизонтальные линии по высоте здания.
Шаг разметки пропорционален размеру утеплителя (все зависит от того, по длине или ширине будет производиться монтаж). Вдоль линий крепятся подвесы с шагом от 50 до 100 см, затем — стеновой профиль посредством саморезов. Расстояние от профиля до стены и толщина утеплителя должны равняться.
Второй этап работ
Настал черед самого утеплителя. Его можно крепить по-разному, но лучше всего использовать пластиковые дюбели со шляпкой, берут которые из расчета 4-5 дюбелей на 1 кв. м. Зазоры между матами недопустимы.
Третий этап работ
Подогнанные по размеру стальные листы крепим вертикально к профилям, но уже кровельными саморезами, которых на 1 кв. м израсходуется приблизительно 6 штук. Для дверных проемов используем заранее подогнанные по размеру материалы.
Четвертый этап работ
Этот завершающий этап предусматривает установку обделок на углы дома и дверные, оконные проемы. Их можно изготовить своими руками из листовой окрашенной стали. Толщина прямоугольного уголка может быть разной, но дополнительные элементы лучше крепить перехлестом в 10 см.
Выбор теплоизоляции
Для утепления фасадов под сайдинг используется минеральная вата из базальтовых и стеклянных (силикатных) волокон. Её выпускают в рулонах, гибких матах и плитах. Для работ по теплоизоляции стен удобнее маты и плиты, применение которых гарантирует равномерную толщину изолирующего покрытия.
Эксплуатационные характеристики обоих видов утеплителей практически идентичны за исключением того, что базальтовая минвата долговечнее и выдерживает более высокую температуру нагрева. Поскольку теплоизоляция стен не входит в перечень нагружаемых конструкций, для неё подойдут утеплители низкой плотности – 40–50 кг/м3.
Для теплоизоляции стен в два кирпича (510 мм) или из бруса сечением 150х150 мм в условиях умеренного климата гарантированно хватает утеплителя толщиной 100 мм. В деревянном доме со стенами толщиной 200 мм достаточно 50 мм утеплителя. Поскольку эти материалы имеют толщину 30–200 мм с шагом 10 мм, можно сделать более точные расчёты для своего случая.
Помимо утеплителя вам потребуются ветрозащитная плёнка для укрытия изолирующего слоя, а также принадлежности и комплектующие для монтажа теплоизоляции. В их число входят:
- кляммеры или подвесы;
- тарельчатые дюбели или гвозди;
- деревянные бруски или металлические профили для каркаса.
Содержание набора принадлежностей и комплектующих определяется в зависимости от выбранного способа крепления теплоизоляции – по всей поверхности стены или в ячейки каркаса.
Материалы конструкции
Вся система будет формироваться тремя типами материалов – для несущей конструкции, изоляции и внешней защиты. Несущая основа, как правило, представляет собой систему профильных элементов, выполненных из оцинкованной стали, алюминия или других нержавеющих металлов. В сердцевину фасада будет заключен изоляционный материал. Обычно для этой функции используют минеральную вату или пенополистирольный утеплитель. Сразу надо отметить, что изолятор не вплотную прилегает к стене, а с небольшим зазором на 40-50 мм. Именно этот отступ обеспечивает возможность циркуляции воздуха с выводом влаги конденсата. Что касается внешней отделки, то чаще применяется вентилируемый фасад из керамогранита, отличающийся благородным эстетичным видом и высокими защитными свойствами. В качестве альтернативы можно использовать также бетонные панели, сайдинг, деревянные планки или композитную обшивку.
Схема вентиляционной конструкции
Конструктивно структура вентфасада представляет собой систему наборных элементов («сэндвич»), которые монтируются на стене в определенной последовательности. Но в любом случае между панелями вентиляционной облицовки обязательно должен быть зазор – так будет намного легче регулировать расстояние между стеной и отделкой, устраняя мелкие недочеты.
О технологии штукатурки стен машинным способом, прочтете тут.
В роли «мелких недочетов» могут выступать неровности стены, не очень качественно нанесенная штукатурка, из-за чего возникает перепад уровня высот на поверхности. А фасадные панели очень хорошо скрывают эту разницу.
Модель вентилируемого фасада.
Если говорить в общих чертах, то систему вентфасада крепят следующим образом:
- размечается поверхность для крепления;
- фиксируются сами кронштейны-держатели и направляющие элементы;
- затем укладывается слой теплоизоляции и ветрозащитный мембранный слой;
- после закрепления этих слоев крепится каркас для облицовки и последним этапом – фасадные панели.
Как устанавливается обрешетка под профнастил можно узнать в этом материале.
Виды минеральной ваты для утепления вентфасада
Согласно ГОСТ 31913—2011 минеральной ватой считаются все волокна неорганической природы, за исключением металлических: стеклянная вата, каменная вата, шлаковая вата, получаемая из расплавов доменных шлаков.
Каменная вата (Базальтовая)
Изготавливается из вулканической породы – базальта. В процессе производства материал сперва дробят, а потом нагревают до температуры свыше 1000 °С. Порода расплавляется и становится тягучей. Полученную в результате массу раздувают сильным потоком воздуха, что приводит к образованию микроволокон. Их соединяют между собой при помощи фенолформальдегидов. Базальтовая вата стойкая к огню, выпускается в виде плит.
Стекловата
Стекловата имеет невысокую стоимость и гибкую структуру, поэтому может использоваться при утеплении фасадов, трубопроводов, различных конструкционных элементов. Для изготовления материала используется кварцевый песок и бой стекла. Сырье смешивается и нагревается в специальном бункере до температуры свыше 1400 °С.
После получения волокон они обрабатываются полимерами. Нить направляется на валки, где и формируется «ковер» из стекловаты. Последняя полимеризация проводится при температуре 250 °С. Остаточная влага испаряется, а стекловолокно твердеет. Готовый утеплитель продается в рулонах.
Шлаковата
В основе шлаковаты используют доменной шлак, предварительно переработанный в микроволокна. Технологический процесс предусматривает добавление дополнительного вещества тягучий доменной шлак с содержанием железа, сернистого вещества и марганца. Сам шлак подвергают смешиванию и обогащают кремнеземом. Современный строительный рынок немного вытеснил шлаковату, вследствие чего, производители уменьшили ее производство.
Сравнение каменной ваты и стекловаты
Ниже приведена сравнительная таблица двух минват:
| Показатель | Каменная | Стекловата |
| Теплопроводность, Вт/(м*К) | 0,038-0,046 | 0,035 – 0,042 |
| Удельная плотность, кг/м3 | 15 до 220 | 11-200 |
| Паропроницаемость, мг/(м.ч.Па) | 0,3 | 0,4-0,7 |
| Водопоглощение, в % от массы за 24 часа | 0,095 | 1,7 |
| Экологическая чистота | чистый материал | чистый материал |
| Горючесть | негорючий материал, до 750 0С | негорючий материал, до 450 0C |
| Долговечность, лет | 50 | 20-50 |
| Диапазон рабочей и максимальной температуры, 0C | -180 до + 750 | -60 до + 450 |
| Усадка | не подвержена | подвержена |
| Химическая стойкость | высокая | средняя |
| Коэффициент звукопоглощения | 0,75 — 0,95 | 0,8 — 0,92 |
| Монтаж | лучше | хуже |
| Цена | дороже | дешевле |
Безусловный лидер по качеству – каменная вата. Преимущества стеклянной ваты: цена дешевле в 1,5-2 раза, немного лучше звукопоглощение и паропроницаемость.
Применение:
- В местах с повышенной влажностью (фасад, баня) используют каменную вату с плотностью от 45 кг/м3.
- Стены в помещении можно утеплить стекловатой плотностью 11-15 кг/м3.
- Чердак или полы верхних этажей частного дома можно заполнить стеклянной минеральной ватой с 15 кг/м3.
- Для утепления скатов крыши лучше всего применить базальтовые плиты плотностью 100 — 120 кг/м3.
- В местах, где требуется создать преграду для распространения пожара, используют каменную вату.
Вентилируемый фасад: технология монтажа и СНиПы
Фасад формирует внешний облик здания. Новые системы и современные облицовочные материалы способны изменить лицо любого строения. К внешнему декору требования особые. Кроме эстетики здесь важна безопасность и функциональность.
Свою популярность вентилируемый фасад завоевал сравнительно недавно. На отечественном рынке активным внедрением технологии начали заниматься в конце 90-х. За это время были отработаны приемы использования его в различных климатических условиях.
Рассмотрим детальней понятие вентилируемого фасада, что это за вид конструкции и в чем его преимущества.
Что собой представляет вентилируемый фасад
Вентилируемая фасадная система, или вентфасад, это — внешняя облицовочно-защитная конструкция. Она представляет собой высокоэффективную двухступенчатую строительно-физическую систему для изоляции от воздействий окружающей среды.
Конструкция состоит из облицовочных материалов, закрепленных на каркасе и зафиксированных на несущем слое стены или перекрытии из монолита. Между стеной и облицовкой образовывается зазор, по которому воздух свободно передвигается по кругу.
Он выводит конденсат и влагу из конструкций.
Корректно спроектированный вентилируемый фасад
Все сооружение состоит из:
- Подконструкции.
- Анкеровочных элементов.
- Крепежных деталей.
- Утеплителя.
- Влаго- и ветрозащитной мембраны.
- Воздушной прослойки.
- Облицовки.
- Элементов примыкания к общим строительным конструкциям.
Классификация происходит исходя из материалов, используемых для подконструкции (каркаса) и облицовки.
Виды вентилируемых фасадов
Металлическая конструкция системы позволяет формировать две разновидности внешних фасадов такого типа:
- Вертикальный.
- Горизонтально-вертикальный.
В зависимости от использованных материалов для внешней облицовки принято выделать такие виды вентилируемых фасадов зданий:
- керамогранитный;
- из камня и кирпича;
- из планкена (деревянной доски);
- облицованный, с использованием металлических кассет из окрашенной оцинкованной стали;
- с облицовкой фиброцементными панелями;
- с декоративной облицовкой панелями из алюминиевого композита, терракоты, бетона, термопанелями Полиалпан.
Виды фасадов делятся в зависимости от материала каркаса подконструкции на
- деревянные;
- оцинкованные;
- стальные оцинкованные окрашенные;
- алюминиевые (с использованием сплавов на основе алюминия);
- нержавеющие (премиум класс, основа — нержавеющая сталь).
Материалы для вентилируемых внешних отделок выбираются исходя из бюджета и особенностей строительства.
Наиболее популярные виды вентилируемых фасадов для частного дома, кроме функциональности учитывают стилистику всего участка.
К вентфасаду малоэтажных построек предъявляются такие требования:
- гидроизоляция;
- теплоизоляция;
- шумоизоляция.
Для облицовки коттеджей чаще других используют сайдинг, фиброцементные панели, керамогранит, клинкерную плитку, натуральные или искусственные камни, а также сандвич-панели. В качестве каркаса могут выбирать деревянную обрешетку. Такая подконструкция уместна при обшивке дома легким материалом.
Как правильно выполнять утепление фасада дома
Если не утеплить фасад дома, здание будет постоянно подвергаться перепадам температур, что не скажется положительно на его каркасе. Присутствие фасадного утепления также предупреждает и другие проблемы, такие как:
- разрушение межпанельных стыков;
- трещины основного строительного материала, вызванные заморозками/прогреваниями, особенно если каркас выполнен из пеноблоков;
- изменение несущих свойств стен из-за износа.
Помимо этого, утеплив дом снаружи, получится улучшить его теплоизоляционные свойства, что поможет сократить расходы на отоплении и повысить комфорт жизни владельцев дома. Перед тем как утеплить фасад дома, необходимо правильно выбрать теплоизолятор, применение которого будет экономически и практически оправдано.
Утепление фасадов домов может быть вентилируемым и невентилируемым
Исходя из нормативных документов, по которым проводится утепление фасадов частных домов, выделяются двух- и трехслойные теплоизоляционные конструкции. При этом зачастую верхний слой штукатурки не считается самостоятельной единицей, хотя некоторыми теплоизоляционными качествами он все-таки отличается. Если говорить о трехслойных стенах, то здесь третьим слоем выступает конструкционный материал.
Согласно нормативным документам, указывающим на то, чем утеплить дом снаружи, рекомендуют применять такие виды материалов в зависимости от типа коробки:
По нормативным документам утепление фасадов домов делится на двух- и трехслойные теплоизоляционные конструкции
- Дома из кирпича или железобетона, имеющие гибкие связи, так же, как и здания из керамзита, допускается облицовывать любым вариантом утеплителя.
- Постройки из дерева защищаются ограждающей конструкцией с двух- и трехслойными стенами, разделенными вентилируемой воздушной прослойкой.
- Каркасным стенам с обшивкой из тонкого листа требуются трехслойные стены со слоем теплоизоляции посредине, которая окружена вентилируемой или невентилируемой прослойкой.
- Несущим стенам из ячеистого бетона также необходимо наличие вентилируемой и невентилируемой прослоек. Сверху выполняется декорирование кирпичной облицовкой.
Когда лучше проводить утепление фасада дома снаружи
Прежде чем утеплять дом, нужно знать, что начинать любые фасадные работы можно только после того, как остальные строительно-ремонтные работы будут завершены, сюда относятся:
- монтаж кровли;
- выполнение внешней гидроизоляции фундамента;
- установка оконных и дверных проемов;
- закрепление системы вентиляции и других инженерных коммуникаций.
Приступать к утеплению фасада здания можно только после того, как будут полностью завершены остальные строительно-ремонтные работы
Многие специалисты утверждают, что проводить утепление фасадов зданий нужно только после того, как дом пройдет полную усадку и полностью просохнет после возведения. В противном случае присутствует высокая вероятность, что готовый фасад покроется трещинами и потеряет опрятный внешний вид.
Прежде чем утеплять дом, следует убедиться, что не предвидится сильного зноя или мороза. Лучше всего выждать, когда днем будет держаться постоянная положительная температура. Оптимальным временем считается конец весны или же начало осени, когда температура находится в пределах от +5 до +25 градусов. Многие рекомендуют до начала выполнения фасадного утепления закончить все внутренние работы, которые сопровождаются выделением конденсата, такие как организация стяжки и заливка пола.
Начинать снаружи утепление фасада деревянного дома или здания из любого другого материала следует после внимательного осмотра всей поверхности. Если нет опыта проведения строительных работ, лучше доверить эту задачу специалисту, который выполнит обязательные испытания и проверит поверхности внешних стен на адгезию клеевого состава, применяемого для монтажа утеплителя. В результате проведенных работ станет ясна несущая способность стен, а также будет рассчитана максимальная нагрузка, которая возникнет в результате крепежа.
Оптимальным временем года для начала выполнения работ по утеплению фасада считается конец весны или же начало осени
Важно не только выполнить утепление, но и выбрать современный и качественный утеплитель, наиболее подходящий для конкретного здания. Утеплитель должен быть не только паро- и водопроницаемым, но и жаропрочным, чтобы избежать случайного возгорания и быстрого горения
Лучше всего, если материал экологически чистый, а несущие стены защищены от проникновения грибков и других микроорганизмов, которые могут разрушить каркас, особенно если он выполнен из натуральных строительных материалов.
