Монтаж инфракрасного теплого пола под ламинат своими руками

Способы укладки пленочного теплого пола

Как правило, при укладке теплого пола с электропитанием применяют три способа их расположения:

1. Настил непосредственно под покрытие, как в случае с пленочным полом.
2. Расположение в толще стяжки, на которую после ее высыхания укладывают финишное покрытие.
3. Монтаж электрического теплого пола поверх стяжки под плитку.

Если стяжка пола находится в идеальном состоянии, можно производить монтаж теплого пола под ламинат или линолеум непосредственно на нее, что позволит существенно сэкономить время на дополнительные работы. При укладке кабельного электрического пола на кухне, в ванной или на лоджии, нагревательные элементы прячут в толще стяжки, уложив предварительно термоизолирующую прослойку.

Устройство карбонового сплошного пола

При монтаже сплошного карбонового пола, мастеру практически не требуется никаких специальных навыков, и все работы можно сделать в течение одного дня:

• По заранее подготовленному основанию чернового пола наносится разметка, согласно расстановке, в комнате мебели.
• Материал раскладывается на полу.
• Разметка переносится на карбоновый сплошной пол.
• Производится раскрой элементов обогрева пола в нужных местах.
• Оборудование подключается к сети и тестируется в рабочем режиме.
• После устройства матов, они закрываются подложкой и чистовым напольным покрытием.

Эффективность конструкции будет зависеть, по большей части, от качества самого изделия, поставляемого на рынок.

Принцип работы и основные достоинства

Монтируется он несложно, достаточно быстро, служит долго. Они практичны, цена их сравнительно невысока, уход за такими полами не трудоемкий и не требует приобретения специальных дорогостоящих средств.В сравнении с обычными электрическими полами инфракрасный пленочный теплый пол под ламинат является более экономичным по расходу электроэнергии. Немаловажен и тот факт, что инфракрасное излучение абсолютно безвредно для организма.

При подаче электропитания карбоновая паста становится источником инфракрасного излучения, с длиной волны от 5 до 20 мкм. Такое тепловое излучение, подобно солнечной энергии, нагревает все предметы, на которые попадает. Этот принцип уже давно применяется в обогреве потолков и стен.
Основные достоинства системы обогрева ИК-излучением ламинированных полов:

1. Благодаря свойствам инфракрасных лучей, такая система нагревает поверхности, а не воздух в помещении.
2. За счет высокой теплопроводности углерода, входящего в состав карбоновой пасты, нагрев происходит очень быстро.
3. Высокая надежность, обусловленная параллельным подключением элементов. В случае поломки единичного элемента система обогрева не выйдет из строя.
4. Подложка под инфракрасный пол подходит практически любая, за исключением токопроводящих материалов. Прогрев полов равномерный.
5. При пленочной инфракрасной системе обогрева нет необходимости заливать стяжку.
6. Применение такого подогрева исключает проблему сухого воздуха в помещении.
7. Расход электроэнергии значительно ниже в сравнении с водяной или электрической обогревательными системами.

Укладка пленочного пола под кафельную плитку своими руками

На первоначальном этапе осуществляются подготовительные работы. Поверхность очищается от мусора и выравнивается. Толщина теплого пола может доходить до 1,5 см. Примерный последовательный слой укладываемых материалов следующий:

• теплоотражающая подложка – 2-3 мм;
• инфракрасная пленка – 0,4-0,5 мм;
• малярная сетка – до 2 мм;
• слой бетонного раствора (или плиточного клея).

Сразу нужно определиться с:

• местонахождением терморегулятора;
• эффективным распределением пленки под плиткой.

Монтаж теплого пола начинается с укладки теплоотражающей подложки. Наилучшим вариантом станет использование полос, размер которых составляет по 0,6 м. В случае приобретения широкого материала, его следует обрезать.

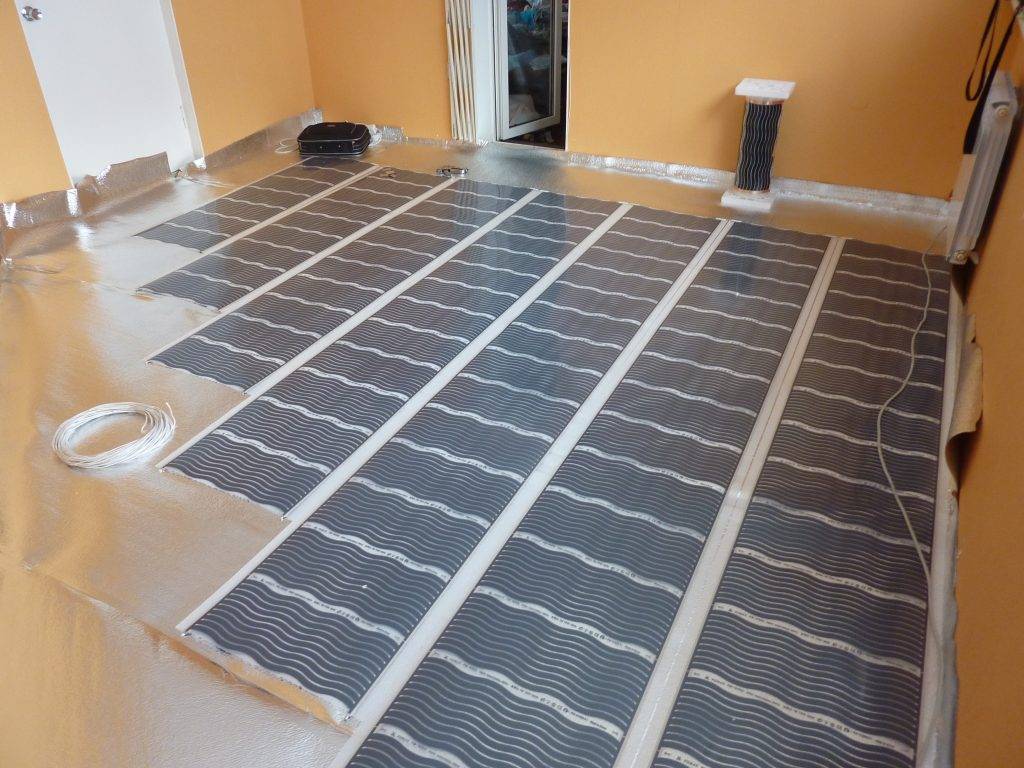

Поверх подложки укладывается инфракрасная пленка. Существуют такие требования при выполнении этой работы:

• нельзя располагать на пленке стационарную мебель (может привести к перегоранию системы);
• пленка должна покрывать до 70 % площади в комнате;
• наличие отступа от стен на уровне 10-12 см;
• пленка не монтируется внахлест.

Целесообразнее распределять пленку по максимальной длине помещения. Размеченный нагревательный материал обрезается. Нарезание кусков пленки рекомендуется производить в местах, где нет графитового слоя. Если все же нужно ее отрезать по графитовому слою, то это место впоследствии изолируется скотчем или изолентой. К подложке пленка крепится с помощью скотча.

Далее нужно заняться подключением пленочного пола

Особое внимание уделяется правильному монтажу терморегулятора и датчика температур. Сразу стоит оговориться, что один терморегулятор сможет нормально «обслуживать» комнату площадью 12-15 м². Устанавливается он рядом с подведенной проводкой

Устанавливается он рядом с подведенной проводкой

Устанавливается он рядом с подведенной проводкой.

Крепление кабеля к пленке производится с использованием медных зажимов. Степень надежности соединений проверяется с помощью половинок зажимов, которые должны соприкасаться друг с другом. Для изоляции зажимов применяется битумный скотч и силиконовый герметик.

Пока будет сохнуть герметик, монтируется терморегулятор. При использовании накладного устройства, кабель проводится снаружи стены и помещается в пластиковый короб. Если терморегулятор будет встроенным, то в стене под него выдалбливается отверстие и делаются штробы для кабеля.

Крепление термодатчика производится под пленку. Для этого в основании делается канавка, а сам датчик располагают в гофрированную трубку. Провод датчика укладывается таким образом, чтобы он располагался прямо под кафелем.

Терморегулятор надежно крепится к стене и соединяется с электрическим кабелем. Наискось пленки приклеивается фольгированный скотч. Для заземления пола один из его концов присоединяется к проводу.

С помощью тестового включения отопительной системы проверяется ее работоспособность. Все секции должны нагреться на протяжении 5-8 минут. Используя тестер, проверяются места срезов и соединений пленки.

Далее укладка теплого пола выполняется в следующей последовательности:

• делаются отверстия;
• в них вставляются дюбели;
• саморезами крепится малярная сетка;
• создается нетолстая и равномерная первичная бетонная стяжка;
• происходит полное высыхание стяжки;
• производится последняя проверка функционирования теплого пола;
• наносится фиксирующая стяжка;
• после ее высыхания кладется кафельная плитка.

Ввинчивание саморезов при креплении малярной сетки следует осуществлять очень аккуратно. Ими можно повредить поверхность пленки или контакты, что станет причиной разрыва электрической цепи. После окончательной фиксации сетки, необходимо провести тестирование теплого пола.

При укладке пленочного пола запрещается:

• осуществлять работу при высокой влажности и температуре воздуха ниже 0ºС;
• в качестве крепежных элементов использовать гвозди;
• производить подключение пленки без заземления;
• сгибать ее под углом 90º на участке длиной до 5 см;
• устанавливать пленку в непосредственной близости с другими нагревательными приборами.

Во избежание механических повреждений пленки, монтажные работы рекомендуется производить в мягкой обуви. Пользоваться инфракрасным теплым полом можно приблизительно спустя месяц, когда полностью высохнет бетонное основание под кафельной плиткой.

Видео по устройству пленочного пола:

Нюансы последующего монтажа ламината

Укладка ламината на инфракрасный теплый пол производится только после проведения работ по защите нагревательной системы от воды, пролитой на пол (вода при попадании на ИК-пленку может вызвать короткое замыкание). Для этого по верху подложки и нагревательных элементов расстилается полиэтиленовая пленка, внахлест, с заходом на стены.

Схема расположения элементов теплого пола.

Соединительные швы тщательно заклеиваются скотчем. После этого можно монтировать ламинат. Для тех, кто планирует выполнять эти работы самостоятельно, рекомендуем ознакомиться с работой «Как стелить ламинат на бетонный пол?»

Укладка ламината

Прежде чем укладывать ламинат, требуется защитить устройство от попадания воды. Для этого оно закрывается полиэтиленом, который стелится внахлёст, с заходом на стены. Швы проклеиваются скотчем.

У плит первого ряда срезаются шипы с одной стороны. Этой стороной ламели кладутся к стене, с отступом 10 мм — технологический зазор, в который размещается прокладка. Зазор необходим для свободного сужения или расширения материала при изменении температуры.

Доски второго и последующих рядов прикладываются к соседним панелям под углом 45 градусов, и защёлкиваются при  помощи замков. Последнею дощечку следует монтировать с помощью струбницы,

Когда весь отделочный материал уложен, по периметру комнаты монтируются плинтуса, они прикроют технологические зазоры.

Взаимодействие инфракрасного тёплого пола и ламината

Использование тёплых полов с ламинатом требует тщательного подбора отопительной системы и вида ламината. Далеко не под каждый вид ламината можно использовать пленочный теплый пол для отопления.

Главная проблема некоторых видов ламината в том, что в их составе имеются вредные составляющие – формальдегидные смолы, которые используются как связующее для основы ламели. В обычном состоянии они безвредны и содержатся в минимальных, безопасных концентрациях.

Однако при нагреве такое покрытие может выделять вредные для человека вещества. Поэтому в первую очередь следует убедиться, что ламинат может взаимодействовать с системой тёплого пола.

Второй проблемой является непосредственная деформация ламината. Тонкие ламели могут терять форму, выгибаться и деформироваться при постоянном тепловом воздействии.

Для ламината взаимодействие с системой тёплого пола возможно только при наличии определенных характеристик:

• Класс безопасности ламината – не менее E0 либо E1. Это гарантирует отсутствие выделение формальдегида при нагреве до 30 градусов.
• Класс износоустойчивости – выше 31. Такой показатель гарантирует отсутствие деформации ламината при тепловом воздействии. Меньший класс ламината не имеет достаточных характеристик для взаимодействия с постоянной подогревающейся поверхностью.
• Обязательное наличие маркировки «Тёплый пол» (похожа на изогнутую трубу под напольной поверхностью).
• Преимущество за замковым соединением. При использовании клея для соединения ламелей, создаётся жёсткая сплошная поверхность. При колебаниях температур часто происходят разрывы, плёнка покрывается сеткой, что негативно сказывается на визуальных качествах покрытия.

Стоит отметить, что эти характеристики верны в первую очередь для МДФ-ламината. Похожие характеристики будут и для ПВХ-ламината, но для него нет опасности выделения формальдегида, поскольку состоит он из пластика. Однако он тоже обязан иметь соответствующую маркировку для применения с тёплыми полами.

Где применяют систему инфракрасного пленочного пола?

Большинство инфракрасных полов применяется в районах, где имеются мягкие климатические условия. Кроме того, они идеальны для обогрева помещений во время периода межсезонья, со средним уровнем температуры воздуха.

Область применения ИК полов:

• жилые, общественные здания;
• хозяйственные сооружения;
• гаражи, теплицы, иные постройки, не имеющие возможности отопления централизованным способом;
• в сельском хозяйстве, к примеру, на инкубаторах или яслях для выращивания молодняка;
• на аэродромах, чтобы защищать взлетно-посадочную полосу от вероятного обледенения в зимний период;
• на спортивных площадках, автомобильных стоянках.

Какая система тёплых полов лучше – сравнение

Хоть инфракрасный плёночный обогрев считается пока новинкой на строительном рынке, но сама система тёплых полов уже далеко не ноу-хау. Поэтому владельцы квартир и домов решившие уложить у себя подобную систему оказываются перед сложным выбором – какой из видов обогрева предпочесть.

Сравнивать инфракрасную систему с другими достаточно сложно, так как в каждом из вариантов есть свои плюсы и минусы, но и они могут поменяться местами, учитывая индивидуальные условия монтажа, общей системы отопления дома или квартиры и особенностей применяемого напольного покрытия.

Виды систем

Сегодня рынок предлагает следующие виды систем (сравним их по способу укладки, и под какое покрытие рекомендуется их применять):

Кабельный тёплый пол (простой) – необходимо класть в сырую цементную стяжку, можно использовать под керамическую плитку, гранит и керамогранит. Не рекомендуется под паркет (дерево), ламинат, линолеум или ковролин.
«Умный кабель» — укладывают в сырую цементную стяжку, можно использовать под плитку и гранит, паркет (дерево) и ламинат, но нежелательно под линолеум и ковролин.
Теплоизоляционные плиты (кабель) – просто укладываются на пол под любое покрытие (ограничений нет).
Греющие маты (кабель) – укладывается с помощью клея для плитки под керамические и гранитные напольные покрытия

Под другие покрытия класть не желательно.
Инфракрасный плёночный пол – с двух сторон плёнку необходимо обложить подложкой и утеплителем, подходит для всех видов покрытия (линолеум и ковролин с осторожностью).
Инфракрасный стержневой пол – укладывают в стяжку, подходит под все виды покрытия (дерево с осторожностью).

Если говорить о цене, то разница между затратами на установку незначительна, а вот материал в цене сильно отличается. Также стоит учитывать, что если планируется укладка тёплого пола в частном доме с холодным, не отапливаемым подвалом, то инфракрасная плёночная система может не справиться со своей задачей и потребление энергии в зимнее время увеличится вдвое по сравнению с кабелем. В этой ситуации он будет неплох в качестве дополнительной системы отопления при наличии центрального, но не как единственный источник.

Технология укладки ИК пола под ламинат

Инструкция по монтажу инфракрасного теплого пола содержит несколько основных пунктов, которые необходимо рассмотреть подробно. Такими пунктами являются:

1. Составление чертежа и схемы укладки;
2. Подготовка основания;
3. Укладка инфракрасного теплого пола под ламинат – монтаж элементов;
4. Подключение и пробный пуск системы;
5. Укладка ламината.

Чертеж и схема укладки

Перед проведением работ необходимо составить схему, по которой будет производиться укладка пленок. Можно выполнить ее в виде чертежа, на котором необходимо обозначить, где будут располагаться датчики и регулятор температуры. Раскрой пленок также осуществляется по заранее подготовленной схеме.

Один из вариантов реализации схемы укладки

Подготовка основания пола

Поскольку речь идет об основании под укладку ламината, то оно должно быть подготовлено в соответствии с требованиями, которые необходимы для настила данного напольного покрытия. Бетонное основание должно быть при необходимости отремонтировано и обработано специальными составами. Также надо выполнить следующие работы перед тем, как укладывать пленки ИК пола:

• Удалить мусор и пыль;
• Произвести настил термоотражающего фольгированного материала (толщиной 2-3 мм). Фольгированная сторона материала при этом должна быть снаружи;
• Полосы материала закрепить на двусторонний скотч и соединить между собой специальной клеевой лентой;
• В материале сделать вырезы для датчиков и регулятора, в местах, обозначенных на схеме.

Памятка об использовании фольгированной теплооотражающей подложки

Монтаж пленочного пола своими руками подразумевает определенный порядок работ. Для того чтобы добиться нужного результата необходимо следовать плану действий:

• Произвести раскрой пленочных элементов, в соответствии со схемой. Следует учитывать, что нельзя допускать разрезов токопроводящих частей;
• Пленка укладывается вверх лицевой стороной, медный проводник при этом располагается внизу. Расстояние между пленками не должно превышать 10 см;
• Те места, где проходил разрез пленки по контактным соединениям, необходимо заклеить герметизирущей лентой, которая входит в комплект;
• Зафиксировать пленки при помощи скотча к отражающему материалу и между собой;

• Клемму-клипсу установить в специальный разрез одной половиной, а вторая при этом будет располагаться ниже элемента пленки. Затем обжать ее при помощи плоскогубцев и изолировать;
• Терморегулятор разместить под пленкой и закрепить при помощи битумной изоляции. При этом он должен находиться приблизительно в центре листа. Соприкасаясь рабочей частью с черной излучающей полоской;
• Клеммы и провода укладываются в подготовленные в отражающем материале углубления и закрепляются при помощи скотча.

Подключение и пробный пуск системы

После того как основные работы по укладке пленочного теплого пола своими руками завершена. Необходимо произвести подключение системы. Для этого надо выполнить порядок действий:

1. Провода подвести к блоку терморегуляции;
2. При необходимости использовать штатные соединители;
3. Подключение лучше всего выполнять под контролем специалиста или воспользоваться инструкцией по подключению, прилагаемой к комплекту теплого пола.

Подключение к терморегулятору

После подключения и проверки правильности всех соединений можно выполнить пробный запуск системы.

Укладка ламината

После того как система была полностью подготовлена и совершен пробный запуск, можно приступать к укладке ламината.

Между ламинированным покрытием и ИК теплым полом надо настелить полиэтиленовую пленку или гидроизоляционный материал. Отрезы надо укладывать внахлест и проклеивать между собой скотчем. Это необходимо для обеспечения безопасности эксплуатации теплого пола и обеспечения защиты от повреждений и избыточной влажности.

Далее, производят укладку ламинированного покрытия своими руками, в соответствии с инструкцией к данному напольному материалу.

После изучения рекомендованной инструкции по монтажу своими руками пленочного теплого пола, можно сказать, что все работы вполне можно выполнить самостоятельно. При этом инфракрасный теплый пол под ламинат станет отличной альтернативой другим видам таких полов, и будет хорошим дополнением к отопительной системе.

Уважаемый читатель, не оставайся безучастным, поделись своим мнением о статье или расскажи о своем опыте эксплуатации описанной системы обогрева.

Материалы По Теме:

Все о кабеле для теплого пола – виды, характеристики, правила выбора и монтажа

Все об устройстве электрического теплого пола в вашем доме – от выбора системы до монтажа

Монтаж электрических теплых полов – технология укладки

Монтаж пленочного обогрева

Первым делом необходимо инфракрасный теплый пол сверху теплоотражающей пленки. Убедитесь в том, что медные полосы направлены вниз. Если необходимо разрезать, то делайте это на четко указанном месте – пунктирная линия. При укладке делайте отступ от стены до 100 мм. Далее, осуществляется подключение и изоляция. Этот процесс очень важный и ответственный. Поэтому ниже предлагаем пошаговую инструкцию этого процесса:

1. Каждое место разреза медной шины необходимо заизолировать битумной изоляцией. Она должна полностью перекрывать серебряные контакты, которые соединяют нагревательные полосы с медной шиной.
2. Теперь устанавливаете контактные зажимы на места подсоединения провода.
3. При помощи плоскогубцев зажимаете контакты на медную шину.
4. Чтобы в процессе последующей работы не сместить пленку, фиксируете ее скотчем к теплоотражающей пленке.
5. Далее, в зажимы вкладываете оголенные провода, которые аналогично фиксируются плоскогубцами.
6. Каждое место подключение следует заизолировать. Здесь следует не спешить, так как все срезы и контакты должны покрываться битумной изоляцией. Проверьте несколько раз, а только потом переходите к очередному отрезку пленки.
7. Под термопленку укладываете температурный датчик. Он также крепится битумной изоляцией. Под датчиком сделайте небольшой вырез, так вы сможете избежать бугров при укладке ламината. Чтобы провода не сместились и нигде не вылезли, зафиксируйте их скотчем.
8. В завершение монтируете на запланированное место терморегулятор и подключаете провода согласно схеме, изображенной на обратной стороне устройства. Подключение к электрическому питанию рекомендуется делать через отдельный автомат на счетчике в щитке.

Особенности укладки рулонного покрытия

После того, как были уложены теплые полы, пора подумать о монтаже напольного покрытия (как выполнить укладку водяного контура своими руками, описано в соответствующей ).

Чтобы постелить рулонный материал потребуется поэтапное соблюдение следующих рекомендаций:

Подготовить основание – необходимо выровнять пол под покрытие нивелирующей смесью. Если перепады или щербинки не такие и большие, неровности устраняют шпаклевкой. После высыхания, поверхность грунтуют два раза. При использовании полистирольной системы, маты закрывают фанерой или гипсоволоконной плитой. Стыки шпаклюются.

Покрытие заносят в комнату и оставляются на 5-6 часов, чтобы материал нагрелся до температуры воздуха в помещении. Категорически запрещается стелить линолеум, на полы с водяным подогревом, непосредственно перед укладкой занесенный с улицы.

После нагревания до температуры помещения, материал раскатывают по всей площади и подрезают. Уложенное напольное покрытие должно отступать от стены приблизительно на 0,3-0,5 см. Стыки впоследствии закроются плинтусами. Ковролин или линолеум, уложенный на водяной теплый пол, спустя приблизительно сутки «уляжется», пропадут волны.

При укладке на бетонный пол лучше всего приклеить напольное покрытие к поверхности

При выборе клеевого состава следует обращать внимание на его предназначение. Существуют специальные клеи, мастики, с высокой эластичностью, позволяющие материалу «гулять» по мере нагрева и остывания поверхности

Если полы покрыты линолеумом, без клеевой основы, попросту прижаты плинтусами к основанию, со временем обязательно появятся волны. Особенностью ковролина является то, что сквозь поры материала легко проходит мелкая пыль, которую притягивает цементная стяжка. Поэтому его лучше класть на фанеру или ГВЛ плиту.

Чтобы постелить линолеум или ковролин и приклеить его к поверхности, потребуется использовать специальную мастику на каучуковой основе. Так удастся избежать появления волн в процессе эксплуатации. После высыхания мастики создается прочная и одновременно эластичная сцепка с основанием.

Какой линолеум лучше для водяного пола

Выбор линолеума под водяной теплый пол может быть сложным, так как существует большое разнообразие продукции, отличающейся как предназначением, так и эксплуатационными характеристиками.

Следует обратить внимание на следующие критерии:

Класс – оптимальным будет выбор коммерческого или полукоммерческого материала. Данные классы имеют высокий уровень износоустойчивости, легко выдерживают высокую температуру и сохраняют цвет и рисунок в процессе эксплуатации.

Тип материала – следует постелить многослойный поливинилхлоридный линолеум. Считается, что покрытие поливинилхлоридного типа полностью безопасно для укладки сверху теплых полов. Альтернативой может стать виниловый материал. Покрывать теплые водяные полы виниловым линолеумом можно, только если в доме нет аллергиков.

Стоимость – линолеум под теплые полы не может стоить дешево. Бюджетные варианты обычно быстро желтеют, теряют рисунок и форму, токсичны.

{banner_downtext}Подбирая отделочный материал, стоит обратиться за помощью к консультанту и приобрести тот, что отличается высоким качеством и износоустойчивостью.

Какой ковролин подойдет на водяной пол

Выбирая ковролин на водяной теплый пол, следует придерживаться подобных указаний, как и при приобретении подходящего линолеума:

Основание – не рекомендуется материал с теплоизоляционной или звукоизоляционной подложкой. Слой задерживает тепло, приводит к перегреву и увеличенным энергозатратам.

Предназначение – для квартиры следует выбрать ковролин для водяного тёплого пола полукоммерческого типа. В офисе стелют коммерческое напольное покрытие с высокой износоустойчивостью и мелким ворсом. Использование натуральных ковров в этом случае непрактично.

Одно из самых часто нарушаемых правил укладки ковролина на водяные теплые полы — это монтаж покрытия без его приклеивания к поверхности. Для фиксации можно использовать мастику или двухсторонний скотч.

При определенных условиях, рулонные материалы можно использовать в качестве финишного покрытия для теплых водяных полов. При этом потребуется соблюдать правила, связанные с монтажом и безопасной последующей эксплуатацией.

Совместим ли инфракрасный тёплый пол с ламинатом?

Если сравнивать ламинат с плиткой, то его теплопроводность ниже, а теплоёмкость выше чем у керамики.

Ламинированное покрытие не любит перегрева и резких температурных скачков, а это возможно при работе водяного или кабельного подогрева. Температурное воздействие может спровоцировать образование трещин, что приведёт к скрипу дощечек.

Инфракрасная система самая подходящая для паркета, у неё малая толщина, поэтому прогревание ИК волнами быстрое и равномерное. Если установка под ламинат термоплёнки своими руками сделана правильно, лучи не будут уходить через основание, тем самым тепло не утечёт зря. Даже при сбое в функционировании, перегрева не произойдёт, температурный уровень не превысит 45 градусов.

Плюсы и минусы подогрева

Инфракрасный пол максимально эффективно расходует энергию, здесь исключаются теплопотери, которые могут возникнуть при укладке традиционных систем обогрева — водяных.

Благодаря равномерному расположению ИК кабелей поверхность напольного покрытия прогревается по всей площади установки, при этом не перегреваясь.

Преимущества использования ИК пола:

• Экономичное энергопотребление.
• Отсутствие коррозии, как это обычно бывает с водяными металлическими системами. Полиэтиленовая пленка служит долгие годы без разрушения.
• Простота и быстрота укладки. Монтаж ИК пола может занять от 2 до 3 часов.
• Ходить по электрическому полу на инфракрасной основе можно уже в день установки.
• Сохранение высоты потолков в почти первоначальном виде (3-4 мм толщины ИК покрытия не займут много места).
• При повреждении отдельного элемента понадобится заменить только отдельный сектор кабелей, а не всю систему.

Минусы использования инфракрасного обогрева:

• Требует идеально ровной поверхности. Если имеются неровности, придется делать хорошую стяжку.
• Обойдется дороже, чем другие системы обогрева.

Инфракрасные полы недешевы, а это значит, что для установки придется хорошо потратиться. Однако, по заверениям производителей, такая система окупит себя со 2 года эксплуатации, потому что сэкономит расходы на электрическое отопление.

Укладка изоляционных материалов

Следующим важным этапом в процессе, как правильно уложить теплый пол под ламинат, является настил изоляционных материалов для предотвращения контакта теплого пола с влагой.

После этого можно уложить теплоизоляцию, чтобы повысить эффективность теплого пола и снизить теплопотери от потоков тепла, направленных вниз.

Подойдет любой рулонный материал, уложенный металлизированной стороной вверх, швы которого следует проклеить скотчем.

Перед тем, как положить теплый пол под ламинат, лучше всего воспользоваться вспененными изоляционными материалами, не тоньше 3 мм толщины.

В качестве изоляции под ламинат одинаково хорошо подходят как отражающие, так и неотражающие изоляционные материалы, лишь бы были выдержаны нормативы толщины. Неплохо себя проявляет лавсановая отражающая пленка, а вот фольгированный материал не совсем подходит для инфракрасного пленочного пола, поэтому укладывать его нежелательно.

Разновидности и достоинства пленочных инфракрасных полов

Инфракрасные пленочные теплые полы становятся все более востребованными среди покупателей, поскольку их излучение не является губительным для деликатных деревянных покрытий, таких как ламинат, паркет или паркетная доска.

Выделяют следующие разновидности пленочного инфракрасного пола:

1. Биметаллический . Представляет собой полиуретановую пленку с вмонтированным в нее двухслойным нагревательным элементом. Его верхний слой состоит из сплава меди и добавок, а нижний слой – из алюминиевого сплава с добавками.
2. Углеродный . Двухслойная лавсановая пленка служит в качестве резистивного компонента, в котором нагревательные элементы соединены последовательно и параллельно.

Назовем ряд несомненных преимуществ инфракрасного пленочного пола:

• скорость и удобство укладки – потребуется порядка 2 часов, прежде чем укладка теплого пола под ламинат будет завершена;
• высота комнаты не уменьшится из-за повышения уровня пола, ведь толщина пленки составляет всего 3 мм;
• пленочный теплый пол отличается высоким уровнем надежности;
• отсутствие необходимости в дополнительных работах по заливке стяжки, поскольку пленочный инфракрасный теплый пол можно стелить непосредственно под ламинат, линолеум или ковровое покрытие (прочитайте: «Как уложить инфракрасный теплый пол под линолеум»);
• не сушит воздух в помещении, поэтому влажность воздуха от обогрева не меняется;
• оказывает антиаллергическое воздействие на человеческий организм;
• экономно расходует электроэнергию – на 20 % меньше, чем иные разновидности теплых полов;
• может быть демонтирован и перемещен на новое место жительства;
• обладает эффектом ионизации воздуха.

Комплектация и структура пола

Комплект плёночного тёплого пола состоит из:

1. Нагревательных элементов, имеющих среднею ширину от 500 до 1000 мм. Длина различна, но рекомендована не более 8 метров. Режется полотно на необходимый размер по специальным полосам.
2. Клемм для соединений схемы.
3. Термодатчика — он отвечает за уровень нагрева.
4. Терморегулятора (блока управления) — бывает электронным и электромеханическим. Имеет разный дизайн и систему индикации, а вот подключение к питанию, к элементам нагрева и термодатчику схоже.
5. Часто в наборе присутствует кабель необходимого размера.
6.  Обязательно есть материал для изоляции, в виде битумной ленты.

При выборе тёплого пола под ламинат, необходимо учитывать уровень мощности. Стандартной является – 150 или 220 Вт/м², не часто, но бывает 440 Вт/м². Для ламината мощность свыше 150 Вт не требуется, этого хватит для нагрева пола до 40 ºС, тем более, что температура выше для ламината противопоказана.

Понадобиться подложка под половое покрытие, имеющая толщину не меньше 3 мм. В идеале должно иметь одну фольгированную сторону, отражающую инфракрасное излучение от основания, тем самым, всё тепло идёт вверх

Важно, чтобы она не проводила ток.  Потребуется скотч, одно и двухсторонний.

Инфракрасный плёночный пол — узкое полотно, оснащённое нагревательными элементами, на него стелется напольное покрытие (ламинат). У данных моделей нагревательными источниками служат карбоновые полосы, они бывают сплошными или с напылением, которые со всех сторон прикрыты материалом из лавсана или полиуретана. По толщине конструкция от 0,2 до 2 мм.

В уложенном виде структура инфракрасного тёплого пола состоит из следующих слоёв, и выглядит так:

Ламинат — половое покрытие.
Подложка — подойдёт виниловая или полиэтиленовая

Она пропускает тепло, а воду задерживает, что немаловажно

Устройство и принцип работы

Принцип работы стандартных отопительных систем — прямой обмен теплом. Радиаторы получают тепло от водяного теплоносителя, идущего от ближайшей котельной, и передают его воздушным массам.

В водяных или кабельных полах процесс теплообмена также прост, но там нагревается сначала стяжка, которая находится над нагревательными элементами.

Инфракрасные тёплые приборы работают по другому, они излучают тепло по аналогии с солнцем. В конструкции, под дощечками сразу размещено греющее полотно с карбоновыми полосами. Каждая из полос имеет медную шину, на неё поступает напряжение.

При этом, плёнка и шины практически не нагреваются. Более длинные лучи проходят через покрытие нагревая стоящую на нём мебель, поэтому нельзя её устанавливать на греющее устройство.

В таком тёплом «пироге»  нет промежуточных слоёв, между плёнкой и ламинатом, то есть он получает тепло первым.

Плёночные тёплые полы имеют мощность от 150 до 440 Вт. При установке под ламинат рекомендованная мощность 150 Вт/м2. Плёнка выпускается в рулонах шириной — 50, 60, 80, 100 см, длина бывает разной. Изделие оснащено специальными полосами, по ним можно разрезать полотно.

Есть инфракрасные греющие модели, в них между лавсановыми полотнами карбоновая паста размещена не полосами, а сплошняком, их называют углеродными.

Комплект инфракрасной системы состоит из температурного датчика, проводов, клипс для подключения плёнки и изоляционного материала.
