Что такое кляммеры в вентилируемых фасадах

Облицовка

Выбор облицовочных материалов для вентилируемых фасадов очень разнообразен. Различны и системы крепления финишных материалов. Ниже перечислены основные популярные типы и способы их крепежа.

Керамогранитные плиты с видимым креплением

• Монтирование осуществляется снизу вверх;
• плита располагается согласно тому как выполнялось проектирование, от геодезической точки или угла;
• выполняется разметка расположения кляммеров;
• примыкание кляймеров к обрешётке выполняется с помощью заклёпок;
• плитка устанавливается на стартовые кляймеры, а фиксируется рядовыми;
• последующие ряды монтируются таким же образом.

Металлокомпозитные кассеты со скрытым креплением

• Монтаж начинается снизу, движется вверх;
• на направляющие в узлы крепления кассет, устанавливаются специальные салазки, удерживающиеся винтами;

• верхний край кассеты фиксируется заклёпками.

Керамогранитные плиты на аграфах со скрытым креплением

• Монтаж начинается снизу, движется вверх;
• к вертикальной направляющей фиксируется горизонтальная, узел соединения выполняется заклёпками;
• к плитам, с внутренней стороны с помощью распорного анкера типа Кейл крепятся аграфы, при помощи которых происходит крепление к горизонтальным направляющим.

Натурально-гранитные и агломератно-гранитные плиты со скрытым креплением

• Монтаж начинается снизу, движется вверх;
• стартовые кляммеры устанавливаются на вертикальной направляющей;
• затем, на них вывешиваются облицовочные плиты (фиксация осуществляется за счёт пропилов сделанных на торце плиты);
• кляммером, вставленным в верхний пропил камня закрепляется на стене.

Как правило, для крепления тяжелых материалов, используют цельные направляющие, такая конструкция будет более устойчива к физическим воздействиям.

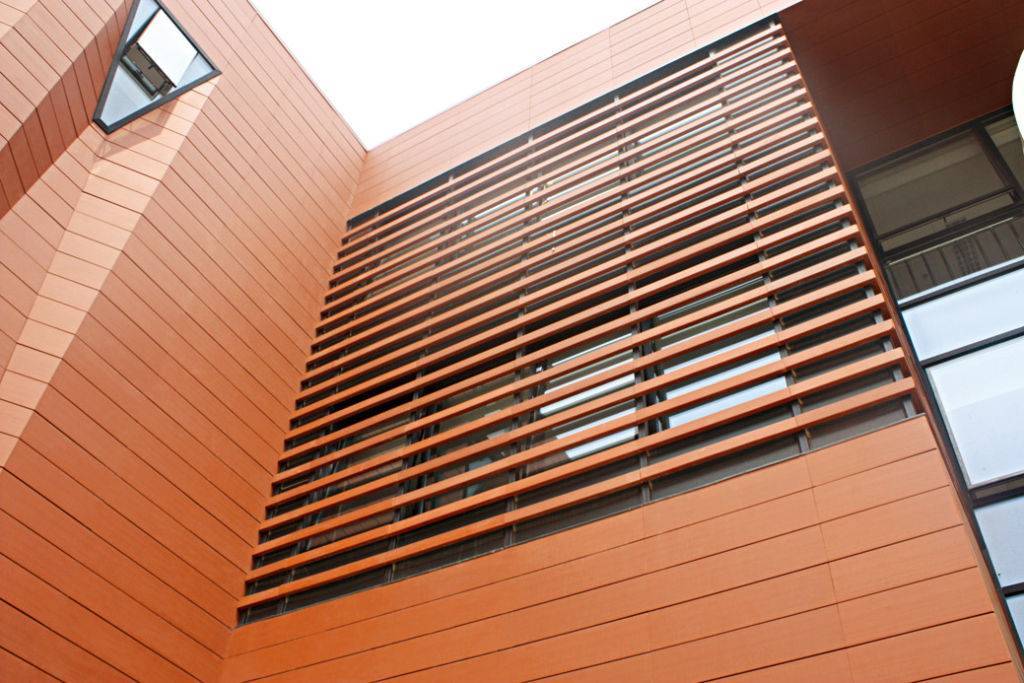

Керамические плиты (терракота) со скрытым креплением

• Монтаж начинается снизу, движется вверх;
• кляммеры закрепляются на вертикальной направляющей;
• плита монтируется на них;
• наверху, выполняются узлы фиксации, с помощью кляммера.

Фиброцементные, асбестоцементные панели

Монтаж начинается от угла, со второго вертикального ряда. Узлы крепления панели осуществляются заклёпками или саморезами, через размеченные о просверленные своими руками отверстия. При необходимости, края и углы подрезаются самостоятельно. Работы осуществляются следующим образом:

• Уровнем размечается нижняя граница первого ряда;
• с помощью заклёпок монтируется планка горизонтального шва;
• на направляющую устанавливается уплотнитель, фиксируется он на заклёпках;
• плита устанавливается в намеченное положение и фиксируется методом указанным в проекте.

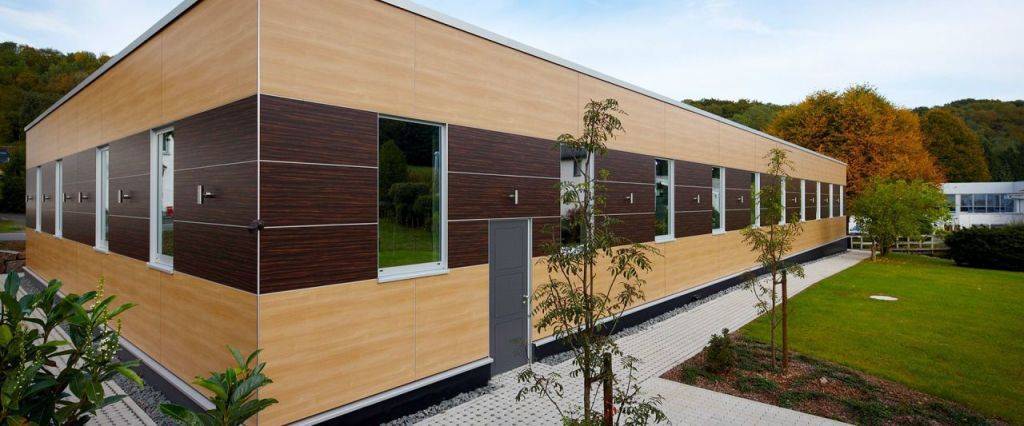

HPL-панели, фасадные панели из минеральной (каменной) плиты с видимым креплением

• Монтаж начинается от угла здания, со второго вертикального ряда. Отверстия для креплений сверлятся своими руками на месте, края и углы подрезаются тоже самостоятельно (если это требуется). Узлы фиксации выполняются заклёпками или саморезами.
• плита устанавливается на заранее отмеченное уровнем или нивелиром место;
• фиксация осуществляется указанным в проекте способом.

HPL-панели со скрытым креплением

• Монтаж начинается снизу, движется вверх;
• к вертикальным направляющим фиксируются горизонтальные (соединение происходит на заклёпках);
• на внутреннюю сторону панели анкерами или винтами крепятся аграфы;
• с их помощью панели вывешиваются на поверхность и закрепляются на ней.

Утепление

Преждевременное проектирование всей системы и утепления, в частности, позволяет определить категорию используемого материала, рассчитать предварительный расход и количество его слоёв необходимых для создания качественного вентилируемого фасада. Принято различать две категории утеплителя:

• Кашированные минеральные плиты;
• некашированные.

Отличие в их использовании заключается в том, что первые не требуют последующего использования ветрогидрозащитной паропроницаемой мембраны. Для некашированного утепления её применение необходимо.

• Кашированные минераловатные плиты
• некашированные плиты минваты

Важные условия

• Вентилируемый фасад технология которых предполагает несколько слоёв утеплительных материалов должен монтироваться в шахматном порядке. Налегание швов плит друг на друга не допускается;
• щели между плитами требуется закрывать аналогичным материалом;
• примыкание листов к стене должно быть плотным, образование щелей не допускается;
• во время транспортировки и хранения контакты материалов с водой недопустимы также на них не должно быть механических повреждений.

Кронштейны для вентилируемых фасадов и их подсистем

Подсистема вентилируемых фасадов включает в себя материалы, из которых формируют каркас, материалы облицовки и подвес. Крепление всех этих составляющих деталей вентилируемого фасада должны быть качественными, чтобы обеспечить надежность конструкции и увеличить срок ее пригодности.

Кронштейн (монтажный угол или подвес) изготавливается из оцинкованной стали или алюминия. Он служит основанием для дальнейшего монтажа всего навесного фасада. Крепится при помощи анкеров или специального дюбеля для вентилируемого фасада. За счет того, что на кронштейны придется вся тяжесть облицовочного материала, они должны быть качественными и выдерживать динамические и статические нагрузки. Шаг кронштейнов рассчитывается согласно тому, какой используется фасадный материал и какая прочность стены.

К кронштейнам крепятся горизонтальные и вертикальные элементы подсистем при помощи заклепок и болтов

Очень важно, чтобы подвес обладал большой несущей способностью, особенно если при отделке фасада предусмотрен монтаж с большим выносом фахверка. В таком случае обычно увеличивают количество кронштейнов или устанавливают подвес с усиленной несущей способностью

Чтобы избавиться от неровностей стены, необходимо использовать кронштейны разных размеров или с широким пределом изменения длины. Для снижения затрат на материалы, рекомендуется применять несущие и опорные кронштейны. Сейчас многие фирмы предлагают изготовить подвес по индивидуальному чертежу.

https://youtube.com/watch?v=UHSfbmDlg1g

Чтобы фасад здания после монтажа прослужил как можно дольше и был безопасным, необходимо использовать только качественные элементы креплений. Все они должны быть выполнены согласно нормам и стандартам.

Схема вентилируемого фасада

Приведу общую схему вентилируемого фасада, рисунок 1 (на примере утепленного вентилируемого фасада с деревянной обрешеткой).

На рисунке фигурируют первая и вторая обрешетки. Это условное, принятое в этой статье название. Это название не зависит от материала обрешетки. Первая обрешетка, это та, что крепится к стене, вторая обрешетка — крепится к первой и на вторую обрешетку крепится облицовка. Первая обрешетка может еще называться «основной».

Опишу, какие варианты рассмотрим и (кратко) когда применяется тот или иной вариант.

• Устройство вентилируемого фасада с деревянной обрешеткой, для неутепленного фасада;
• Устройство вентилируемого фасада с деревянной обрешеткой, для утепленного фасада с толщиной утеплителя 50 мм;
• Устройство вентилируемого фасада с деревянной обрешеткой, для утепленного фасада с толщиной утеплителя 100 мм (несмотря на Примечание, ниже, ее редко, но выполняют).

Примечание по деревянной обрешетке

Деревянная обрешетка, преимущественно, применяется для деревянных обшивок, типа ОСБ, блокхаус, доска

Важно отметить такой момент. Несмотря на то, что в интернет – источниках вариант полностью деревянной обрешетки приводится очень часто, и устройство ее простое, важно понимать, что устройство полностью деревянной обрешетки целесообразно для вентилируемого фасада без утеплителя и (иногда) для вентилируемого фасада с утеплителем, если утеплителя не более 50 мм

Объясню, почему

Объясню, почему.

1. Если утеплителя нужно 100 мм, то основная (первая) обрешетка должна быть с сечением 100х50 мм. И потом еще и вторая обрешетка (для крепления мембраны и организации вентиляционного зазора), с сечением 30х40 мм. Это означает, что при шаге обрешетки 60 см, расход древесины на один этаж будет такой же, как для строительства каркасного дома той же площади.  А, как правило, хозяева рассчитывают на более экономичный вариант, применяют недорогую отделку, типа ПВХ сайдинга, а закупка древесины на обрешетку сведет всю экономию на нет.

2. Полностью сухое дерево берут редко (его тяжелее найти и оно дороже). Брус 100х50 мм, если его взять не полностью сухим, будет сильно вести. И при этом, этот брус достаточно мощный (по своему сечению), чтобы «покрутить» вместе с собой и саму облицовку (популярный для такой конструкции ПВХ сайдинг покрутит точно). Кроме деревянной обрешетки в статье будут рассмотрены:

• Комбинированная (первая металлическая, вторая деревянная) обрешетка для неутепленного вентилируемого фасада и неровной несущей стены.
• Комбинированная (первая металлическая, вторая деревянная) обрешетка для утепленного вентилируемого фасада и неровной несущей стены, при толщине утеплителя 50 мм.
• Металлическая обрешетка. Для ровной и неровной стены, для неутепленного вентилируемого фасада.
• Металлическая обрешетка для утепленного вентилируемого фасада, при толщине утеплителя 50 мм.
• Комбинированная обрешетка из самодельного крепежного элемента и деревянного бруска для утепленного вентилируемого фасада при толщине утеплителя 100 мм.
• Устройство металлической обрешетки для утепленного вентилируемого фасада, если утеплителя 100 мм.

По каждому из девяти вариантов обрешетки, перечисленных выше, будут рассмотрены такие моменты по устройству:

• из чего выполнена первая и вторая обрешетки в каждом конкретном случае;
• как первая обрешетка закрепляется к стене;
• как вторая обрешетка закрепляется к первой;
• как крепится утеплитель (если он есть);
• как крепится супердиффузионная мембрана (если она есть);
• за счет чего образуется вентиляционный зазор в каждом конкретном случае.

Примечание. В данной статье я сознательно не привожу  подробности крепежа облицовки к второй обрешетке. Дело в том, что крепеж сильно разнится в зависимости от материала облицовки. И по каждому виду (по ОСБ, сайдингу и тд) можно делать отдельную статью с подробностями монтажа.

Искусственный камень из натуральных компонентов

Облицовка керамогранитом

Первыми создали гранитную керамику итальянцы. Они смешали качественную глину, используемую для изготовления фарфора и каменную крошку. После обжига получилась плитка, вес которой меньше, чем у натурального камня, текстура равномерная, без пор. Плотность и прочность значительно превышали природный материал.

Долгое время основными производителями керамогранита были Италия и Испания. Сейчас уникальный материал выпускают несколько кампаний в России. Много облицовочного товара поступает из Китая. Они предлагают за бюджетную цену плиты на вентилируемый фасад, большой выбор панно из керамогранита. Но их товар не всегда имеет хорошие отзывы.

Керамогранит состоит из натуральных составляющих:

• каолиновая глина;
• гранитная крошка;
• кварцевый песок;
• сода;
• красители;
• пластификаторы.

В процессе прессования удаляется влага и воздух, закрываются поры, плотность материала становится высокой и равномерной. Обжиг придает керамограниту твердость и прочность к истиранию, уменьшая его удельный вес. Равномерное окрашивание по всей толщине позволяет восстанавливать декоративный вид пола при частичном стирании поверхности.

По месту применения различают виды керамогранита:

• фасадный;
• для наружных работ;
• кафель для пола;
• облицовка стен;
• для бассейнов и ванных комнат.

Облицовку фасадов производят в основном плотными цветными панелями, размер стороны которых бывает до 600 мм. Для площадок и дорожек используют плиты под камень и панно из керамогранита.

Для интерьера керамогранит может использоваться в виде декоративных плит, мозаики и готовых панелей панно. По отделке поверхности и фактуре различают следующие виды керамогранита:

• для промышленных помещений и мест с интенсивным движением используют прочный технический керамогранит;
• матовый, без глазури;
• полированный – имитирует шлифованный камень и устойчив к истиранию;
• глазурированный быстро стирается и теряет глянец, поэтому используется для стен;
• декоративный под камень, кирпич и другие материалы называется структурированным;
• сатинированный обрабатывают для получения матово-бархатистой поверхности минеральными солями.

В зависимости от применения, выбирается облицовка с нужными качествами. Все виды декоративного керамогранита влагостойкие, и имеют малый вес. Стоимость значительно ниже, чем у натурального камня. Текстура равномернее, износостойкость выше.

Монтаж вентилируемых фасадов с плитами из керамогранита

Перед началом работ производят разметку стены. В местах расположения кронштейнов наносят метки и сверлят отверстия. Диаметр и длинна бура, которым производят сверление, должны соответствовать размеру анкерного дюбеля. После крепления кронштейнов приступают к монтажу утеплителя. Он должен непрерывным слоем покрывать всю поверхность стены и быть надежно закреплен на ней. Для этого используют рондоли. Они представляют собой пластиковый дюбель со шляпкой большого диаметра. При монтаже рондолей утеплитель покрывают пароизоляционной мембраной и производят крепление сквозь нее. Таким образом, мембрана надежно держится на утеплителе.

В состав конструкции вентфасадов входят металлические профиля, которые необходимо закрепить на кронштейнах и при этом с помощью них создать одну плоскость. Для этого закрепляют первый профиль у угла здания и второй у противоположного. При монтаже профилей контролируют вертикаль с помощью уровня. Для того чтобы создать единую плоскость между профилями натягивают капроновые нитки расстояние между ними должно быть не более одного метра. После этого приступают к монтажу следующих профилей, которые крепят на кронштейнах с помощью вытяжных заклепок.

Совет от «фасадца»

Примечание — в целях экономии допускается применение шурупов, но такой тип крепежа не рекомендуется, так как винтовое крепление со временем выкручивается под воздействием акустических эффектов.

По технологии монтажа керамогранитных панелей следует применить специальные кляммеры, которые предназначены для крепления плит на каркасе и входят в комплектацию фасадной системы. Такая комплектация позволяет собрать вентилируемый фасад очень быстро и качественно. Клямеры крепят к каркасу с помощью заклепок. Перед началом крепления этих элементов можно натянуть нитку вдоль каркаса, которая будет определять расположение нижних кляммеров.

Стоит отметить, что комплектация фасадных систем включает в себя несколько разновидностей кляммеров.

В ее состав входят кляммеры, которые располагаются снизу плиты, сбоку и сверху. После монтажа нижних креплений устанавливают первую плиту у угла и закрепляют ее боковым кляммером. Так осуществляют монтаж всего нижнего ряда фасадных плит. После этого крепят верхние кляммеры, которые являются нижними для второго ряда плит и повторяют действия описанные выше. Если все сделать согласно этой инструкции в вашем доме будет тепло, а фасадная система прослужит много лет.

https://youtube.com/watch?v=-DOMOPYF5Yc

Как правильно выбрать керамогранит?

При выборе керамогранитных плит для вентилируемого фасада учитываются следующие нюансы:

Общий объем плит керамогранита должен быть на 10% больше, чем площадь стен здания, которые будут облицовываться;

Размер плиты. Наиболее распространены варианты 300х300 см, 400х400 и 600х600 мм. Плиты размером 600х600 позволяют внешне придать зданию больший размер, а также снижают количество швов. Плиты меньших габаритов характеризуются малым весом, поэтому их легче монтировать.

Выбрать керамогранит можно по фактуре, которая может быть:

• Матовая. Плиты характеризуются минимальной стоимостью, они не подвергаются шлифовке и полировке. Материалу свойственны повышенная прочность и твердость;
• Полированная. Поверхность плит – гладкая и блестящая, благодаря чему она отлично отражает свет;
• Недополированная. Плиты полируются не полностью, их уровень зеркальности находится в пределах 20 процентов;
• Шлифованная. Для обработки керамогранита применяются грубые абразивные материалы;
• Рустикальная. Плиты проходят процедуру искусственного состаривания, в результате чего фасад приобретает уникальный дизайн.

Выбор цветового исполнения керамогранитных плит практически неограничен, что позволяет воплотить любое дизайнерское решение.

Все расцветки керамогранита

Как рассчитать количество керамогранита для вентилируемого фасада?

Оптимальный вариант – приобретение облицовочного материала с 10-15% запасом. Показатель определяется разновидностью шва, который будет выбран при монтаже керамогранита, а также углом укладки плитки относительно основных плоскостей. Потери могут возникнуть в случае многократного сверления и резки материала. Рекомендуется оставлять ремонтный запас 1-2%, так как есть вероятность боя керамогранита.

Порядок монтажа вентилируемого фасада с отделкой керамогранитом

Если речь про реконструкцию здания, то на подготовительном этапе со стены удаляются слабо закрепленные куски старой облицовки. Необходимости в выравнивании поверхности нет, поскольку она будет скрыта отделкой фасада из керамогранита. Оценивается способность несущих конструкций выдержать дополнительные нагрузки. Завозятся все необходимые материалы. Ограждается территория.

Если монтаж фасада из керамогранита будет производиться на высоте, то устанавливаются строительные леса или люльки. Производится разметка стены для установки кронштейнов четко в соответствии с проектом. Стандартный шаг вертикальных направляющих под керамогранит — 600мм, даже если плата имеет ширину 1200мм. Шаг системы может быть сокращен на углах, под окнами, и везде, где потребуется подрезка плиты керамогранита.

Существуют разные типы систем в зависимости от используемого металла в конструкции:

• оцинкованные;
• алюминиевые;
• нержавеющие.

В оцинкованных системах применяется вертикально- горизонтальный метод монтажа. Это значит, что кроме вертикальных направляющих, будут использованы и горизонтальные. Соединяясь между собой, направляющие образуют клетку на фасаде, где ячейка 600*600мм. Это удобно монтажникам, потому что  есть возможность смещения плитки керамогранита влево/ вправо.

При вертикальном расположении системы, возможность смещения плитки ограничена допустимым способом смещения кляммера относительно верхней полки профиля. Кляммер можно смещать, но главное условие допустимости такого узла — каждый кляммер должен быть закреплен как минимум на  две заклепки наискосок в верхнее и нижнее отверстие.

Монтажников нужно ограничивать в самостоятельном принятии решения относительно раскладки керамогранита на фасаде. Интересы у собственника здания и подрядной организации разные, собственнику важен эстетический вид, раскладка должна быть с ним согласована. Речь о проекте на навесной фасад с керамогранитом, проект должен быть обязательно. В проекте определена раскладка и расположение каждого узла конструкции.

В большинстве случаев монтаж керамогранита ведется горизонтальными рядами. Для этого с помощью уровня необходимо параллельно нулевой отметки провести на стене нижнюю стартовую линию и определить точное место расположения углов. От них в будущем будет вестись установка плитки, но для этого надо заранее правильно подвести под нее каркас.

При изготовлении вентилируемого фасада из керамогранита технология монтажа должна соблюдаться в соответсвии с Альбомом Технических Решений и проектом на фасад. Альбом технических решений- набор типовых узлов, допустимых к использованию на конкретной системе. Альбом технических решений согласовывается ФАУ ФЦС при выдаче Технического Свидетельства на систему, он есть у каждого сертифицированного производителя.

В соответствии с произведенной разметкой на стену через паронитовые прокладки устанавливаются несущие и опорные кронштейны. Их крепят анкерными дюбелями, которые должны уходить в бетон или кладку не менее, чем на 5-6 сантиметров. Заранее нужно провести испытания на вырыв анкера, чтобы подобрать допустимый анкер в соответствии с нагрузками, передаваемыми на точку крепления.

На несущие кронштейны с применением саморезов или заклепок крепят профиль из оцинкованной, нержавеющей стали или алюминия. При этом должны выполняться два обязательных условия:

• верхние полки профилей образуют идеально ровную плоскость для правильного крепления керамогранита на фасад;
• между слоями облицовки и теплозащиты оставляют пространство для естественной вентиляции;
• в зависимости от проекта профиль устанавливается вертикальными рядами или образует решетку правильной формы.

Утеплитель в навесных конструкциях

Монтаж вентилируемого фасада из керамогранита, как правило, предполагает наличие сплошного слоя утеплителя. Для этого используют маты из минеральной ваты плотностью не менее 80кг/м3. Их прижимают к стене тарельчатыми дюбелями. Каждый мат минваты должен быть закреплен пятью дюбелями: четыре по углам и один в центре. Снаружи на них закрепляют ветрогидрозащитную мембрану. Она пропускает пары воды и препятствует выветриванию теплоизоляционного материала восходящими потоками воздуха. Можно применять двухслойное утепление в вентфасадах. Нижний слой базальтового утеплителя может быть меньшей плотности — от 50кг/м3. При двухслойном утеплении каждую следующую плиту утепления укладывают на предыдущую, перекрывая стыки. Таким образом достигается максимальное сохранение тепла в здании.

Виды вентилируемых фасадов

Внешняя облицовка ВФ может быть следующей:

	Преимущества	Недостатки	Применение
Керамогранит	Низкая стоимость, легкость обработки, стойкость к агрессивным воздействиям, простота транспортировки, высокий уровень шумоизоляции.	Большой вес.	Нижние этажи высоток.
Алюминиевые композитные панели	Преимущества в плане проектирования, возможность придания зданию сложных форм, малый вес панелей, хорошая звукоизоляция, пластичность, экономия на очищении.	Низкая теплоизоляция.	Аэропорты, больницы, железнодорожные станции, рестораны.
Фиброцементные плиты	Экономичность, простота монтажа, надежность, материал не горюч, легко обрабатывается и окрашивается.	Высокая абсорбция, низкая ударостойкость.	Жилые дома эконом класса, производственные здания.
Ламинат высокого давления	Большой размер панелей, их малый вес, устойчивость к солнечным лучам и внешней среде, антивандальное покрытие, отличная теплоизоляция, нулевая абсорбция.	Высокая стоимость.	Внутренняя и внешняя отделка зданий.
Линеарные панели	Простота монтажа, минимальный уход, защита от внешних воздействий.	Низкая ударопрочность, коррозия в месте прогиба.	Жилые и коммерческие большепролетные здания с малым количеством выступов.
Стекло	Красивый визуальный эффект, защита от осадков, высокой температуры, UV-излучения, самоочищение.	Высокая стоимость, техническая сложность монтажа.	Рекламные агентства, бизнес центры, аэропорты.
Агломератно-гранитная плитка (искусственный камень)	Однородность, прочность, инертность к химическим растворам, износоустойчивость, пожаростойкость, быстрый ремонт, продолжительный срок службы.	Большой вес.	Внутренняя отделка и внешняя облицовка фасада.

Какую же систему вентфасада выбрать

Давайте посчитаем баллы:

Подсистема под вентилируемый фасад:	Баллы за термическое расширение:	Баллы за стойкость к коррозии:	Баллы за вес:	Баллы за стоимость:	Итого, баллов:
Алюминиевая система	1	2	2	2	7
Оцинкованная не крашенная	2	1	3	6
Оцинкованная крашенная	2	1	1	2	6
Комбинированная нержавеющая	2	1	1	1	5
Полностью нержавеющая	2	3	1	6

Победила дружба.. шутка. Все системы идут по сути нос к носу. Факторы, которые для одних систем сильные стороны, для других – слабые. И наоборот.

Это значит, все как и в жизни, набор необходимых свойств и характеристик подбирается на каждый объект индивидуально, исходя из его расположения, характеристик строительного основания, и затрат, которые готов нести заказчик. Компромисс между свойствами будет найден при детальном анализе предложений поставщиков. Кстати, посмотрим, кто из производителей особо известен на узком рынке навесных вентилируемых фасадов.

Устройство системы вентилируемого навесного фасада

Вентилируемый фасад дома состоит из таких прослоек:

• каркасной подсистемы;
• изоляционного слоя;
• циркуляционного зазора;
• внешней декоративной оболочки.

Каркасная подсистема для вентиляционного фасада является несущей опорой для всей декоративно-защитной конструкции. Она надежно крепится к стене при помощи специальных элементов. Каркас состоит из алюминиевых экструдированных элементов в виде несущих профилей и кронштейнов, которые зафиксированы между собой при помощи заклепок, анкерных болтов для крепления к стене и элементов фиксации облицовки. Для этого могут использоваться кламмеры для керамогранита, салазки и икли – для фасадных кассет, заклепки – для фиброцемента и другие варианты.

Направляющие несущие профили применяются для крепления отделочных материалов. Они могут быть Т-, П- и Г-образными, длиной 3-6 м, что зависит от типа отделки и способа монтажа. Профили к стене крепятся при помощи кронштейнов

Благодаря элементам можно регулировать зазор между стеновой поверхностью и отделкой, что особенно важно для неровных оснований. Кронштейны могут быть опорными или несущими

Они должны иметь большую несущую способность, что необходимо для возможности выдерживать вес подсистемной конструкции и облицовки.

Система вентилируемого фасада представлена многослойной конструкцией, которая при помощи профилей и болтов крепится к наружной части стены здания

Подсистема в виде единого каркаса для дальнейшего крепления облицовки обеспечивает крепкое соединение всех слоев фасада, выполняя одновременно функцию переноса на стены здания веса облицовочных элементов, предотвращая вибрацию.

Устройство вентиляционного фасада: изоляция и декоративный слой

Изоляционная прослойка представлена многофункциональным компонентом, который осуществляет ветро-, паро-, тепло- и гидроизоляцию наружной поверхности стены. Здесь может использоваться несколько разных или один универсальный материал, который выполняет одновременно несколько функций. Он подбирается из расчета соответствия требованиям теплоизоляции, водонепроницаемости, пожароустойчивости и шумоизоляции.

Утепление вентилируемого фасада может осуществляться при помощи минеральной ваты, пенополиуретана или пенопласта. Толщина слоя должна составлять не менее 100 мм. Изоляционный слой фиксируется к стенам посредством использования механических болтов.

Внешняя декоративная оболочка вентфасада обеспечивает защиту нижних слоев от возможных механических повреждений

На теплоизоляционное покрытие укладывается пароизоляционная пленка, которая защищает утеплитель от проникновения влаги, сохраняя при этом эффективность испарения конденсата в окружающую среду.

Циркуляционный зазор представлен пространством между стеной и декоративной отделкой, благодаря которому обеспечивается нормальный воздухообмен, препятствующий накоплению влаги между поверхностями. Его величина может находиться в пределах 1-10 см, что определяется специальным расчетом, исходя из значений температуры, скорости движения воздушных масс и коэффициента теплообмена конструкции.

Циркуляционный зазор – это пространство между стеной и декоративной отделкой

Для создания хорошей проходимости воздушных масс в нижней и верхней частях облицовки монтируются вентиляционные решетки с защитными отверстиями для исключения попадания посторонних предметов в полость конструкции.

Строительство вентилируемого фасада завершается монтажом внешней декоративной оболочки, которая обеспечивает защиту нижних слоев вентфасада от всевозможных механических повреждений, негативного воздействия природных процессов и придает конструкции законченный презентабельный вид.

Эксплуатационные качества керамогранита

Керамогранит – искусственный материал, который производят из смеси измельченных природных минералов методом прессования при высокой температуре. Отделочная плитка, полученная таким способом, отличается однородной структурой и имеет набор замечательных свойств:

• Высокая ударная прочность, износоустойчивость, долговечность.
• Простота ухода. Плитку можно мыть и чистить с применением любых средств бытовой химии. При необходимости она легко заменяется на новую.
• Облицовка керамогранитом имитирует различные породы природного строительного камня, придавая зданию основательный и эстетичный внешний вид. На рынке существует большой выбор фасадной плитки из этого материала всех цветов и разнообразной фактуры.
• Невосприимчивость к ультрафиолетовому излучению, и резким перепадам температур, морозоустойчивость.
• Пожарная безопасность и экологическая чистота.
• Низкая стоимость.

В заключении…

При монтаже вентфасада из керамогранита можно получать разнообразный орнамент. Традиционный способ предполагает укладку плит одного цвета и размера сплошным массивом с выделением цоколя или углов панелями иной окраски. Смещение рядов по горизонтали дает эффект кирпичной кладки. Иногда ее разнообразят цветными вставками в произвольном порядке. Комбинированное применение элементов фасада, имеющих различные размеры и форму, позволяет создавать сложные композиции. Прямоугольные панели можно укладывать в паркетный узор.

Если вы задумались о способе облицовки здания, не тратьте время, перебирая многочисленные варианты. Применение технологии вентилируемого фасада с отделкой керамогранитом сделает любое здание не только красивым, но еще уютным и долговечным.

Какие кляммеры используются в вентфасадах

Для крепления фасадных плит используются кляммеры.
Это способ наиболее распространен. Крепежные элементы выбираются в зависимости
от выполнения монтажа:

1. Стартовые.
2. Рядовые.
3. Концевые.

Перед
выполнением работ, необходимо произвести расчет количества элементов.

Кляммер стартовый

Для закрепления
первых плит в ряду используется стартовый кляммер. Это пластина, изготовленная
из металла, выгнутая по особой технологии, оснащенная специальными зажимами.
Характеризуется высокой упругостью. Деталь выполняется в нескольких
разновидностях, зависит от количества зажимов и пластины.

Кляммера,
предназначенные для соединения фасадных плиток по краям, называются
завершающими или стартовыми. В них имеется две лапы для захвата для фиксации
углов двух фасадных плит.

Краткое описание
элементов:

1. Основное
   предназначение — видимое крепление плит к фасаду.
2. Изготавливаются
   способом штамповки из коррозионно-стойкого металла толщиной 1-1,2 мм. Окраска кляммеров
   производится порошковым напылением.
3. Элемент
   имеет два отверстия, предназначенных для крепления. Отверстие, предназначенное
   для крепежа, выполнено размером 4*8 мм.

Монтаж плит
осуществляется с устройства стартового элемента.

Кляммер рядовой

Для прочности
конструкции и обеспечения надежности системы важную роль выполняет
подконструкция фасада. Изготовление элементов осуществляется из оцинковки. Чем
больше нагрузка, тем внимательнее следует выбирать кляммеры

Рядовой кляммер
предназначен для крепежа промежуточных фасадных панелей.

Достоинства
элемента:

1. Не подвергается нагрузкам, что исключает
   образование остаточной деформации.
2. Выдерживает большие нагрузки.
3. Устойчивость к температурным перепадам.
4. Продолжительный срок эксплуатации.

Огромный выбор
рядовых кляммеров представлен на рынке сбыта.

Кляммер концевой

Завершается
монтаж плит установкой концевых кляммеров. Выполняется элемент из стали
немагнитной нержавеющей, толщиной 1,2 мм.
Элемент антикоррозионный, стойкий по отношению к деформациям.
Изготавливается из оцинковки или нержавейки, толщина металла из 1 -1,2 мм.  Выпускаются разного цвета, поэтому их можно
подрать в  тон с плитой.

Закрепление
кляммера осуществляется на две заклепки, размерами 4*10 либо 4,8*10.

Кляммер- это полезный элемент,
относящийся к строительству. Основное преимущество заключается в том, что его
не видно на поверхности. Они удобны и безопасны в работе, поэтому с монтажом
плит сумеет справиться даже непрофессионал. Закрепление фасадных плит надежное,
также отдельные плиты несложно снимать и заменять на новые.
