Достоинства и недостатки сэндвич-панелей
Среди преимуществ сэндвич-панелей как материала для строительства кровли особенно выделяются:
- превосходная теплоизоляция (в большей степени — у панелей из базальтового волокна);
- оперативность и простота работ по установке и демонтажу независимо от погодных условий и климата местности;
- малый вес, избавляющий от необходимости сооружать мощную несущую конструкцию кровли;
- возможность легко заменить испорченный фрагмент покрытия, поскольку оно собирается на крыше, словно мозаика;
- особая прочность, позволяющая материалу без проблем переносить серьёзное давление снега и ветра и неожиданные изменения температуры;
- продолжительный срок эксплуатации (более 25 лет);
- приемлемая стоимость, ведь трёхслойный материал одновременно служит гидроизоляцией, утеплением и финишным покрытием, отчего цена всего строительного объекта уменьшается.
К недостаткам сэндвич-панелей относят:
- воздухонепроницаемость, из-за которой в кровле есть смысл создавать принудительную приточно-вытяжную вентиляцию;
- наличие в составе вредных веществ, выбрасываемые в атмосферу при воздействии сильного тепла. Это свойство присуще только двум видам утеплителя — пенопласту и пенополистиролу.
Пример монтажа профлиста с минимальным уклоном
Гидроизоляционная пленка крепится к стропилам строительным степлером с обеспечением нахлеста отдельных полотен в пределах 150-200 мм, исходя из уклона ската. Поверх стропильных ног и гидроизоляции набиваются рейки контрообрешетки для создания вентзазора, который служит для предупреждения образования конденсата на внутренней поверхности профнастила.
Сверху контробрешетки сооружается сплошная обрешетка. Но зазор между досками все-таки должен быть – в пределах 5-10 мм для поступления потоков воздуха к кровельному материалу. Шаг обрешетки можно увеличить только при условии обеспечения уклона ската более 15° или применения жестких профилированных листов марки С-21 или НС-35.
Пример устройства стропильной конструкции и обрешетки для неотапливаемого гаража смотрите в следующем видео:
Профлист монтируется, начиная с нижнего угла вдоль горизонтальной линии. Для фиксации одного листа надо примерно 9 саморезов. Вкручивать их нужно аккуратно, чтобы не перетянуть уплотнительную прокладку, но и зазора между ней и кровельным покрытием тоже быть не должно.
Величина вертикального и горизонтального нахлеста листов профнастила на крыше определяется в зависимости от фактического уклона ската:
для 8-10° горизонтальный – не менее 300 мм, вертикальный – обязательно 2 гофры;
для 10-15° горизонтальный – не меньше 200 мм, вертикальный – допускается 1 гофра;
для более 15° горизонтальный – 170 мм, вертикальный – 1 гофра.
На кровлях с наклоном до 12° специалисты дополнительно рекомендуют промазывать места нахлестов профилированных листов кровельным герметиком, чтобы исключить вероятность протечек при сильных дождях в осенне-весенний период и таянии скопившегося снежного покрова зимой.
Монтажная резка и сверловка
При резке сендвичных панелей не допускается использование открытого огня.
Также для работ не используется болгарка УШМ.
болгарка УШМ
Не допускается воздействие высоких температур на конструкции, поскольку металл после такого взаимодействия ржавеет и теряет свои свойства.
Для выполнения работ подойдут следующие инструменты:
ленточная пила по металлу
циркулярная пила по металлу;
циркулярная пила по металлу
электрические ножницы по металлу;
электрические ножницы по металлу
электрический лобзик.
электрический лобзик
Предварительно очистите все конструкции от упаковки, загрязнений. До начала резки внимательно проверьте, что вся разметка нанесена правильно, линии разреза горизонтальны.
Линии разреза наносят с обеих сторон панели с использованием строительного уровня, специального маркера или фломастера. Сначала режут металл, затем – утеплитель.
строительный уровень
Для конструкций с покрытием из ПВХ или древесины используют лобзик или ручную пилу с зубьями среднего размера. Сборка конструкций выполняется по месту.
ручная пила с зубьями среднего размера
Сверлить конструкции можно с помощью обычной дрели.
дрель электрическая
После выполнения работ не забудьте убрать стружки и очистить область распила. При работе с инструментами обязательно используйте средства индивидуальной защиты для соблюдения требований техники безопасности.
Подъём панелей
Транспортировка панелей осуществляется в специальных грузовиках, их перевозят в заводской упаковке в машине с открытым кузовом и откидным верхом.
Укладка осуществляется максимум в 2 слоя.
Подъем на требуемую высоту осуществляют с помощью вакуумного подъемника, лебедки с текстильными канатами или используют стандартный подъёмный кран.
Во время проведения подъёмных работ соблюдайте следующие требования:
Подъём осуществляется с горизонтальной поверхности, на которую панели переносят с паллет. Поднимать груз с паллет на высоту запрещено.
Используйте специальные мягкие стропы для проведения работ.
Во избежание повреждения элементов стропами следует использовать деревянные бруски. Расположите их в верхней и нижней части. Длина деревянных конструкций должна быть не менее 120 см.
Контролируйте степень натяжения строп во избежание соскальзывания сэндвича и его возможного повреждения.
Необходимое оснащение
При сооружении крыши из сэндвич-панелей необходимо постоянно их подрезать с помощью электроножниц, стационарного станка или мелкозубчатой пилы. Не рекомендуется здесь болгарка или устройства горячей резки, поскольку при нагреве линии разреза деформируются и изгибаются, защитное покрытие нарушается и появляется коррозия.
Для транспортировки панелей на крышу применяются вакуумные или механические захваты, которые не повреждают поверхность и не нарушают целостность плит. Перед тем как установить захваты, в нужных местах проклеивается защитная плёнка. Закрепляют панели с помощью длинных нержавеющих саморезов для сэндвич-панелей
, дополненных уплотняющими прокладками и шайбами. Длина крепежей должна соответствовать толщине плит и каркаса.
Чтобы подготовиться к работе, нужно предварительно рассчитать, сколько крепежей понадобится. На их число влияют следующие факторы:
- Ветровая нагрузка. Этот фактор зависит от высоты здания, его локации и угла наклоны кровли.
- Тип постройки (закрытый или открытый).
- Участок крепления. Крайние панели испытывают на себе больше ветровой нагрузки, чем плиты, расположенные в центре.
- Характеристики крепежей (несущая способность).
С опорой на все эти факторы выполняется расчёт нужного количества метизов, и важно, чтобы полученная цифра соответствовала надлежащему СНиП
Недостатки, недоработки и прочие досадные факты
При всех достоинствах, сэндвич-панели обладает целым рядом недостатков. Например, прогнозируется, что их применение трехслойных панелей со временем будет снижаться, уступая место другим типам сэндвич-панелей.
Вот занимательный видео-урок по преимуществам и недостаткам кровельных сэндвич-панелей:
Особенности северного климата
Российский климат достаточно агрессивный, особенно на севере. И поэтому пока многие кровельщики опасаются использовать кровельные сэндвич-панели из-за сезонных колебаний температур, которые вызывают значительные напряжения в процессе эксплуатации.
Второй момент, находясь на кровле под прямыми солнечными лучами сэндвичи меняют свои размеры. Это – естественный процесс для металлических поверхностей, но его крайне необходимо учитывать при подгонке углов стыков и швов, чтобы всю систему в итоге не повело. Вот как раз сэндвич-панели поэлементной сборки лишены этих минусов.
Ведь у них нагрузку на себя берет не минеральная вата, а сам коробчатый каркас, благодаря чему теплоизоляцию можно использовать более легкую и дешевую. Да, такие элементы обеспечивает более надежную герметизацию кровли и возможность удаления конденсата через организованный вентиляционный зазор.
Кроме того, в процессе циклических температурных переходов через так называемую «точку замерзания воды» постепенно блок утеплителя из минеральной ваты разрушается, а волокна – выдуваются. В итоге происходит потеря несущей способности самой конструкции.
Также и сама минеральная вата подвержена физическому старению, а ведь на нее приходится вся эксплуатационная нагрузка. При этом отмечается малая фактическая огнестойкость такой крыши, к сожалению.
Во-первых, пока вызывает вопросы ремонтопригодность таких панелей. Если возникнет проблема, то придется разбирать кровлю целиком, поэтому затраты на ремонт будут значительными.
Ошибки монтажа и их последствия
Далее, пока замки таких панелей оставляет желать лучшего, и при не очень аккуратной эксплуатации бывает ненадежными. Как мы уже говорили, точность крепления и герметичность будущий кровли обеспечивают специальные пазы в фальцах. И главная проблема монтажа сэндвич-панелей это – получился удачный или неудачный стык.
Вот почему производители постоянно работают над улучшением таких замков. Ведь конкретно от этого зависит и прочность соединения таких панелей на кровле, и отсутствие зазоров, и герметичность.
Для кровли – это критические показатели
И любой неудачный стык способен стать проводником для дождевой влаги и мостиком холода, тогда как для тех же стен все это не так важно:
В условиях непогоды и часто меняющихся влажности и температуры воздуха у некачественно уложенной кровли из сэндвич-панелей возникают мостики холода и протечки. Также отслаивается обшивка от утеплителя, если используются сэндвич из пенопласта и повышается горючесть среднего слоя, а если утеплитель из минеральной ваты – отмечают разрушение связи между вертикально ориентированными волокнами из-за влаги.
Они способны привести к герметизации продольного стыка и дальнейшего повреждения всего покрытия. Причем подобное повреждение не так-то легко обнаружить на глаз, а исправить еще сложнее.
Хотя на самом деле в работе с сэндвич-панелями вполне реально избежать всех перечисленных моментов и недостатков, если точно следовать всем правилам монтажа.
Сложности транспортировки и хранения
И, наконец, кровельные сэндвич-панели обладают таким серьезным минусом, как легкая повреждаемость в процессе транспортировки и монтажа, поэтому с ними нужно обращаться аккуратно, особенно бережно. Вот почему фирмы-производители зачастую сами предоставляют услуги по полной комплектации кровли, начиная с ее проектирования и заканчивая монтажом.
И мы советуем прибегать к таким услугам, так как профессиональная бригада уже знает все тонкости работы с этим новым кровельным материалом существует целая даже масса рекомендации даже по поводу хранения самих панелей.
К слову, больше всего производителей переживают о том, что в нашей стране довольно часто пренебрегают правилами монтажа и кровельные панели иногда намокают еще до того, как окажутся на крыше. В этом случае волокнистый утеплитель быстро теряет свои свойства и разрушается в течение последующих сезонных процессов заморозки и оттаивания.

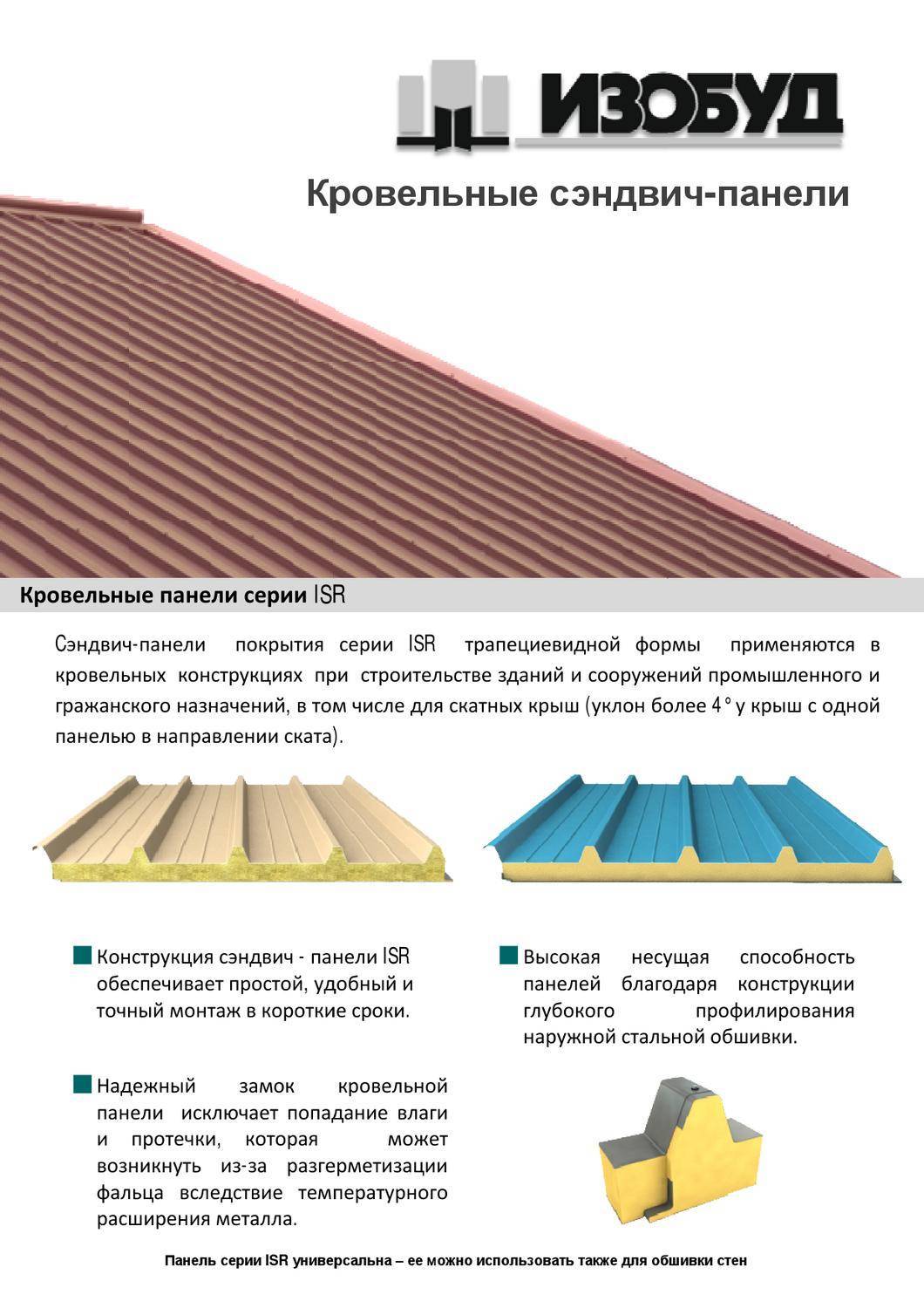

Разновидности кровельных сэндвич панелей.
Для устройства кровли применяются трехслойные сэндвич панели, основным изолирующим элементом которых является базальтовое волокно или пенополиуретан. В качестве облицовочного материала используется нержавеющая сталь или алюминий.
Невысокая нагрузка на кровлю позволяет выполнять любые манипуляции с использованием панелей. Главное необходимо учитывать погодные особенности региона, где происходит монтаж. Особенно это касается центральных и северных регионов России, где нагрузка снежного покрова на крыши зданий может быть достаточно высока. Рекомендуется выполнять уклон кровли не менее 5 % по отношению к линии горизонта.
Использование сэндвич панелей с определенным видом утеплителя зависит от характеристик строящегося здания. Для повышенных теплоизоляционных свойств зданий применяют панели с наполнителем из пенополиуретана. Кроме того, этот утеплитель обладает намного меньшим весом, в результате чего нагрузка на кровлю существенно снижается. Особенности пенополиуретана позволяют применять сэндвич панели с данным видом наполнителя в помещениях с агрессивными и водными средами при длительной эксплуатации.
Панели с базальтовым волокном в качестве наполнителя рекомендуется применять для устройства помещений повышенной категории пожарной опасности. Такое применение возможно благодаря тому, что волокно относится к негорючим материалам.
Уклон кровли из сэндвич панелей также должен соответствовать региону, в котором происходит монтаж. В данном случае используется следующий принцип – чем больше расчетная нагрузка, тем больше должен быть уклон кровли. Таким образом, обеспечивается естественный сход снежного покрова с крыши здания. В противном случае снег придется убирать дополнительно с помощью рабочей силы. Такое воздействие на кровлю не может не оказывать отрицательного влияния на качественные свойства покрытия кровли, что существенно снижает срок эксплуатации материала.
Особенности монтажных работ.
При использовании сплошных сэндвич панелей уклон кровли не может быть менее 5%. В том случае, если панели соединяются по длине, уклон должен быть не менее 7%.
Если же уклон кровли составляет более 7%, то для крепления продольных соединений необходимо дополнительно устанавливать соединительные винты. Для устранения возможных протечек необходимо во всех местах стыковки по ширине панели устанавливать уплотнительные герметизирующие прокладки. При подготовке к монтажу, панели необходимо подготовить, подрезав нижний металлический лист панели и слой утеплителя, на величину стыка начиная со второго ряда панелей.
При определении уклона кровли в зависимости от региона, для устройства в регионах с повышенным выпадением осадков кровля может иметь уклон от 40% и больше. В сухом и жарком климате уклон выполняют от 7 до 25%.
Сборные сэндвич панели , – пояснял начальник строительного участка, – «также могут быть использованы для устройства кровли».
Технология монтажа сэндвич панелей видео
Сэндвич-панели: правила установки стеновых панелей
Серьезную конкуренцию на строительном рынке сегодня создают сэндвич-панели. Высокий спрос на готовый продукт объясним наличием у него целого ряда преимуществ. Сравнительно недорогой материал обеспечивает быстрый монтаж/демонтаж, имеет хорошие показатели теплоизоляции, прочен и долговечен. Применение стеновых сэндвич-панелей сокращает сроки строительства и расходы на него.
Монтаж
Первый этап монтажных работ заключается в проверке металлического каркаса будущего здания и цоколя (геометрия, вертикальность и прочее). Кроме того, необходимо убедиться в наличии нужного количества стройматериала и специальных инструментов. К монтажу стеновых сэндвич-панелей приступают после того, как на возведенный цоколь будет уложена гидроизоляция.
Особенность работ заключается в том, что сэндвичи предусматривают как горизонтальную, так и вертикальную установку. В первом случае рекомендуется ограничить длину панелей до 6 м. При горизонтальной раскладке фиксацию элементов начинают с угла. Как было уже отмечено, поверх цоколя укладывают гидроизоляцию в два или более слоев, устанавливают нащельники отлива, сохраняя зазор в 20 мм между гидроизолирующей поверхностью и панелью. Последняя из них фиксируется пазом вниз к колоннам или к стойкам фахверка. Сборку осуществляют с использованием специальных крепежных элементов – шурупов, количество которых определяется действующей документацией.
Оставленный ранее зазор заполняется уплотнительной лентой либо монтажной пеной. В процессе работы проверяют правильность установки и по вертикали, и по горизонтали специальными измерительными приборами. Вертикальные стыковочные участки уплотняют монтажной пеной, а угловые – минватой. Монтаж нащельников выполняют:
внахлест;
с использованием вытяжных заклепок;
согласно разработанной схеме;
с подгонкой и подрезкой фасонных элементов;
с последующей герметизацией стыков.
Качественный монтаж стеновых и кровельных сэндвич панелей обеспечивается последовательностью действий и соблюдением главных правил технологии
При горизонтальной установке важно фиксировать разгрузочные ригели каждые 9 метров (в среднем)
Основные моменты вертикальной раскладки:
#8212; рекомендуемая длина панелей – не менее 8 м;
#8212; расположение стройматериала по вертикали зрительно увеличивает высоту стен, поэтому является оптимальным решением при возведении невысоких зданий;
#8212; начало работ с угла сооружения либо от центра к краям. Последний вариант снизит расход (в плане обрезки). Крепление осуществляют снизу вверх с использованием саморезов;
#8212; монтаж и сборка стеновых #171;сэндвичей#187; может проводиться как при возведенном цоколе, так и без такового;
#8212; первый этап представляет собой укладку гидроизоляции в два слоя на цоколь, установку нащельников с учетом зазора в 20 мм (как и в предыдущем случае);
#8212; утепление стыка выполняют монтажной пеной либо минватой;
#8212; важно обеспечить компенсационный зазор между отдельными ярусами, рекомендуемая ширина – 20 мм;
#8212; разгрузочные ригели устанавливаются через каждые 9 метров;
#8212; с помощью отвеса проверяют точность монтажа по вертикали;
#8212; обеспечивают контроль плотности прилегания гребня в замках;
#8212; далее укрепляют торцевые и угловые элементы, а также нащельники. Для этих целей используют саморез с полукруглой головкой.
Рекомендации профессионалов
Несмотря на достаточно примитивный технологический процесс по установке стеновых сэндвич-панелей, сложности все же возникают. Как правило, они связаны с подборкой крепежных элементов и нужного оборудования. Как показывает практика, грамотно и качественно выполнить монтаж способны разве что профессиональные работники. Расход при подгонке панелей у них минимален, чего не скажешь про новичка-строителя.
Стройматериал используют для обшивки, как несущей конструкции, так и крыши. Каждый отдельный случай требует наличия определенных знаний и учета нюансов. Технология монтажа сэндвич панелей применима для быстровозводимых зданий. Уплотнение продольного соединения между отдельными панелями, установка фасонных элементов, определение необходимого количества крепежей – с этим и многим другим придется столкнуться в процессе проведения монтажных работ. Даже незначительные ошибки недопустимы, вот почему услуги опытных работников в данном случае придутся кстати.
Что такое сэндвич-панель?
Первый опыт использования сэндвич-панелей был получен еще в 1930 году, но массовое производство началось лишь спустя 30 лет. Сегодня такой вариант строительства приобретает все большую популярность, хоть он и не лишен определенных недостатков.
В общих чертах сэндвич-панель – это совокупность двух листов твердого материала, между которыми находится слой утеплителя (теплоизоляционного состава). Детали соединяются друг с другом путем холодного или горячего прессования.
Выпускаются кровельные и стеновые панели. Кровельные сэндвич-панели изготавливаются из листа с высоким профилем. В них используется утеплитель повышенной плотности. Для соединения элементов между собой предусматривается замок особой конструкции. Все это в совокупности позволяет кровле выдерживать высокие нагрузки при эксплуатации. Стеновые панели обычно гладкие или профилированные под сайдинг, бревно, микроволны. Они рассчитаны на меньшие нагрузки, поэтому для обустройства кровли использоваться не могут.
На основе кровельных и стеновых сэндвич-панелей изготавливают модульные здания сборно-разборного и неразборного типов. Конструкции заводской готовности со сварными соединениями целесообразно заказывать при небольшом расстоянии от отведенного под застройку участка до завода-изготовителя. Разборные конструкции доставляются на любые расстояния в виде «конструктора», который собирается по месту установки – элементы монтируются на каркас без использования тяжелой строительной техники. Проектом предусматривается возможность подключения ко всем инженерным коммуникациям – осуществляется внутренняя их разводка в соответствии со СНиП. Выполняется внутренняя отделка.
Преимущества
Одним из важных преимуществ сэндвич-панелей является возможность проведения работ в любой сезон – не становятся препятствием ни промерзшая земля, ни сложные климатические условия. Сроки возведения здания минимальны – уже через несколько недель после разработки проекта можно праздновать новоселье. Строительство возможно на участках, не подходящих для возведения капитальных построек.
Готовое здание:
- имеет отличные теплоизоляционные характеристики – летом в доме не жарко, зимой не холодно (за счет сохранения тепла удается сэкономить на отоплении вплоть до 90%, в зависимости от толщины слоя утеплителя);
- используются экологичные материалы – можно не опасаться вредных выделений, способных повлиять на здоровье проживающих в доме людей;
- конструкция имеет небольшой вес, благодаря чему требования к фундаменту снижаются (можно ограничиться оцинкованными винтовыми сваями, бетонными блоками, асфальтированной площадкой);
- используемые материалы устойчивы к агрессивным факторам;
- стоимость такого строительства ниже, чем в случае возведения капитальной постройки;
- дом в любой момент можно перевезти на другое место без серьезных затрат;
- существует возможность расширить постройку путем добавления дополнительных блоков – при желании можно увеличить этажность здания или сделать пристройку к дому из сэндвич-панелей;
- при проведении монтажа практически отсутствуют мусор и шум, ведь все основные действия выполняются на заводе.
Недостатки
К недостаткам можно отнести абсолютную герметичность постройки – для обеспечения комфортных условий проживания нужно организовать принудительную приточно-вытяжную вентиляцию. Срок службы модульного дома меньше, чем у капитальных зданий из кирпича или других материалов. Дорого продать его не получится.
Ошибки монтажа и их последствия
Основные
ошибки монтажа кровельного покрытия типа «сэндвич»:
- неточности в проектной документации;
- неровный каркас;
- резка панелей болгаркой;
- неправильный выбор саморезов;
- перетягивание либо недокручивание крепежных элементов;
- пренебрежение уплотнителями;
- неправильное устройство примыканий и фальцовых соединений.
В последствии допущенных ошибок на этапе монтажных работ образуются
протечки кровельного покрытия. Нарушение технологии чревато снижением
показателей ветроустойчивости настила и прочих технических параметров
материала, заявленных производителем.
Общая схема монтажа сэндвич-панелей
Перед началом работ нужно не только подготовить крепежи и сопутствующие инструменты, но и продумать, как выполнить подъем материала к верхней части дома. Чаще используют вакуумный подъемник, обычный кран или лебедку на текстильных канатах.
Подготовительные работы
Перед монтажом стеновых элементов тщательно проверяют ровность каркаса. На этом этапе он должен быть пропитан антисептиками и антипиренами — для древесины, обработан антикоррозийными составами — для металла.
Те элементы каркаса, которые будут соприкасаться с панелями, изолируют. На них крепят специальную уплотнительную ленту.
Опорой стеновым сэндвич-панелям служит несущий металлопрофиль (U-профиль) или брус, который фиксируют по периметру цоколя. Для бетонного основания используют анкеры с шагом установки 5-6 см, для деревянного — саморезы с тем же шагом. Между цоколем и несущим профилем кладут гидроизолирующую прокладку, а в паз последнего — утеплитель.
Сами панели очищают от пыли, грязи, защитной пленки и при необходимости обрезают до нужных размеров. Делают это строго по горизонтали и по заранее нанесенной разметке. Используют электрический лобзик или дисковую пилу с насадками для металла. Также засверливают те панели, которые будут крепиться непосредственно к основанию.
Горизонтальная и вертикальная установка стеновых панелей
Горизонтальная установка подходит для небольших домов, высота стен которых не превышает 3 м. Правильный монтаж стеновых сэндвич-панелей выполняют в определенной последовательности и с учетом некоторых особенностей.
Используя захваты для монтажа, стартовый ряд панелей устанавливают в направляющий профиль. Их стыкуют строго вертикально, чтобы избежать деформации замков. Панели временно фиксируют с помощью струбцин
Важно не пережать плиты. Крепят материал на каркасе, используя саморезы по металлу или древесине (зависит от материала стоек)
При этом от края сэндвич-панелей отступают не менее 3 см
Шаг установки крепежей — 9 или 12 см по ширине плиты. Направление работы — сверху вниз. Снимают струбцины. Приступают к монтажу следующего ряда панелей.
Обратите внимание! В стыках между панелями одного горизонтального ряда прокладывают уплотнитель или слой минеральной ваты. Для стеновых элементов шириной 4 м достаточно изоляционного шва в 15 мм, для 6 м — 20 мм. Впоследствии стыки оформляют нащельниками
Впоследствии стыки оформляют нащельниками.
Чаще всего технологию вертикального монтажа сэндвич-панелей используют при возведении домов высотой 3-6 м. По сути она ничем не отличается от горизонтального.
Отдельного внимания заслуживает момент стыковки соседних плит. Из-за большой высоты стеновых элементов бывает трудно выполнить замковое соединение. Для этого требуются специальные прижимы. Прикладывать ударную силу категорически запрещено.
Монтаж кровельных панелей
Кровельные панели монтируют под углом 5 градусов. Их поднимают на рабочую площадку и укладывают на собранный каркас, предварительно приклеив к нему уплотнительную ленту. Фиксацию выполняют саморезами.
Особенность кровельных элементов в том, что их укладывают не встык, а с нахлестом. На верх стартовой панели наносят силиконовый герметик, на следующей панели подрезают торцевую часть с утеплителем на величину нахлеста. Обычно она составляет 20 или 30 см. При этом действует правило: чем менее покатая крыша, тем больше нахлест. Направление работы — от свеса крыши к ее коньку.
Сначала на нужную высоту выполняют укладку элементов в поперечном стыке и лишь затем формируют продольный. Самое главное в нем — качественная изоляция, поэтому в паз замка укладывают слой силиконового герметика.
Монтаж кровельных сэндвич панелей – инструкция ↑
Эти конструкции для кровли очень прочны. Несущая способность кровельных сэндвич панелей достаточно высока: они в состоянии с легкостью противостоять снеговой нагрузке до 150 кг/м2 и ветровой – до 48 кгс/м2. Эти характеристики обеспечивают ребрам жесткости защитного металлического слоя более высокие показатели, нежели у стеновых. Помимо прочего они выполняют роль своеобразных водостоков, которые помогают отводить талую воду и осадки с крыши. Отличная теплоизоляция позволяет использовать кровельные «сэндвичи» при строительстве зданий во всех климатических поясах.
К монтажным работам нельзя приступать, не ознакомившись предварительно с соответствующей документацией, в которой должна содержаться максимально полная информация о типе, размерах плит, виде профиля и т. д. Там же должны быть отмечены места примыканий, количество, тип и расположение соединительных элементов, узлы крепления сэндвич панелей, требуемое количество материалов гидро- и теплоизоляции.
Каким должен быть скат крыши
Уклон – не меньше, чем 1 : 10 (7⁰).
На заметку
На практике минимальный уклон кровельных сэндвич панелей может в некоторых случаях быть равен пяти градусам.
- В случае минимально допустимого уклона ската эти конструкции не должны иметь поперечных стыков. В обязательном порядке должна проводиться герметизация внутреннего замка любым нетвердеющим герметиком, например, силиконовым. Уменьшение шага прогонов может увеличить несущую способность кровли.
- Если уклон больше 15⁰, то в районе свеса на стыке торцов устанавливают дополнительные упоры, чтобы предотвратить их сползание вниз.
Желательно применять плиты длиной менее 10 метров, тогда, с одной стороны, во время подъема практически нивелируется риск их повреждения, с другой – уменьшается вероятность возникновения деформаций при значительных перепадах температуры. Шаг прогонов не рекомендуется принимать большим двух метров.
Подъем
Обшивку подымают с помощью грузоподъемников, используя либо механический захват, либо вакуумные присоски. Второй вариант подходит практически при любом способе монтажа.
Совет
В месте крепления присосок с траверсом защитную пленку с поверхности необходимо удалить.
Монтажная резка
Все плиты, как правило, бывают покрыты специальной предохранительной пленкой. Перед монтажными работами ее снимают внутренней обкладки (там она голубого цвета).
Совет
С наружных обкладок пленку снимают по завершении монтажа.
- Саму резку непосредственно проводят на специальных стойках, имеющих мягкое покрытие (войлок, пенопласт).
- Учитывая чувствительность покрытия к повышенной температуре, при резке используют пилы с мелкозубчатым полотном.
- Что же касается жестяных работ, то для них больше подойдут ручные ножницы.
- После каждой операции по резке или сверлению поверхность обшивки и замки бережно очищают от образовавшейся металлической стружки.
Крепление кровельных сэндвич панелей
Их крепят к опорной конструкции, выполненной из бетона, металла, древесины и так далее. Монтаж сэндвич панелей на стальные конструкции выполняют, используя специальные оцинкованные саморезы кровельные из углеродистой стали. Обычные их размеры:
- в длину – 12.5 мм,
- диаметры резьбы – 6.3 мм под головкой шестигранной формы,
- к низу сверловидного наконечника –5,5 мм.
Таким образом практически естественным образом отпадает необходимость в предварительном просверливании отверстий в плите. Они дополнительно укомплектовываются специальными (19-мм в длину) шайбами с прокладкой EPDM. Саморезы вворачивают шуруповертом, и благодаря конструкции обеспечивается не только надежный крепеж, но и идеальная герметизация.
Важно
Все элементы крепления должны располагаться перпендикулярно, под углом в 90°, не раздавливать шайбу и в то же время прижимать ее очень плотно к металлической обкладке.
Требуемое количество шурупов рассчитывается, исходя из таких данных, как
- тип объекта;
- расположение плит
- ветровая нагрузка.
