Навесные вентилируемые фасады: особенности решения и порядок монтажа

Подготовительный этап

Первые шаги очень важны и стоит обратить на них особое внимание, чтобы в процессе монтажа не возникло неприятных сюрпризов. На данном этапе работ требуется:

–идеально выровнять обрабатываемую поверхность

–подготовить все расходные материалы и инструменты;

–пройти теоретическую подготовку.

Важно знать! Утеплителем в этой конструкции могут служить самые разнообразные материалы, но самым подходящим остается пенопласт. Минеральная вата также демонстрирует высокие эксплуатационные и теплоизоляционные показатели, но во влажной среде ее использовать не стоит, поскольку мокрый материал теряет свои полезные свойства в отличие от пенопласта

Выбор защитной пленки вентфасада

Пленка должна закрывать утеплитель.

Технология монтажа вентилируемого фасада деревянного дома подразумевает применение защитной пленки. Она должна обладать двумя важнейшими характеристиками – это выпускать пар из теплоизоляции и не допускать, чтобы в минвату задувал ветер.

По этим критериям подходит:

ветрозащита;
диффузионная мембрана.

Не путайте диффузионную мембрану (её еще называют гидроизоляция) с пароизоляцией. Последняя вообще не дышит, для вентфасада нельзя использовать ни в коем случае. Мембраны дороже ветрозащиты, но зато они не пропустят в утеплитель воду. Хоть это задача отделки, но дополнительные меры не бывают лишними. Перед покупкой проверьте пленку на прочность, если она распадается в руках – не покупайте. Лучше переплатить за качество сразу, чем потом переделывать работу.

Использование профиля при монтаже вентилируемого фасада

В современной строительной отрасли металлический профиль стал просто незаменимой деталью. Изготавливают этот строительный материал с помощью профилирования листов алюминия или стали, с последующими горячей оцинковкой металла или нанесением на изделие специального цветного полимерного слоя.

Такой метод производства защищает материал от воздействия коррозии, а также сохраняет его прочностные показатели, делая его стойким к различным неблагоприятным факторам.

В чем заключается популярность металлического профиля для вентилируемых фасадов?

Это строительное изделие идеально подходит для отделки фасада и обладает множеством достоинств. Его универсальность заключается в том, что система навесного вентилируемого фасада может крепиться к кирпичной, каменной, деревянной стене или к другому материалу.

Внешний вид и покрытие

Алюминиевый профиль имеет приятный внешний вид, который достигается благодаря порошковому или полимерному покрытию. Именно применение в производстве специальных технологий окраски позволяет материалу даже при длительной эксплуатации сохранять свой первоначальный вид.

Благодаря такому покрытию минимизирована вероятность появления коррозии.

В сравнении с другими материалами профиль для вентилируемых фасадов из металла или алюминия характеризуется низкими показателями теплопроводности, что, в свой черед, позволяет значительно экономить на утеплении.

Материал устойчив к влиянию высоких и низких температур, не требует слишком сложного и дорогостоящего ухода. Любое загрязнение можно устранить при помощи обычной воды и тряпки.

Благодаря использованию в производстве качественных материалов и специальных технологий подобный материал обходится потребителю достаточно дешево, что позволяет существенно сократить общие расходы при строительстве.

От того какой материал будет использоваться при отделке декоративными плитами, выбирается и сам металлопрофиль для вентилируемых фасадов

В основном для производства этого изделия применяется алюминий или сталь с разными способами поверхностной обработки. Установленный на поверхности стены алюминиевый профиль в виде каркаса называется подконструкцией. По способу размещения такие конструкции делятся на несколько типов:

Вертикальный способ крепления. При таком типе профиль для вентилируемых фасадов закрепляется на несущей стене строго в вертикальном положении. Этот тип конструкции используются при установке вентилируемых фасадных кассет, сайдинга, линеарных панелей, керамического камня или профилированного листа.

Горизонтальный способ крепления

Алюминиевый профиль, который устанавливается на несущую стену строго горизонтально. При таком типе расположения монтируются листы или линеарные панели.

Комбинированный способ крепления

Стальной профиль, крепящийся к стене в виде квадратных ячеек. На такую конструкцию можно устанавливать фасадные кассеты или керамогранит.

Что необходимо учитывать при монтаже

Металлпрофиль для вентилируемых фасадов — это надежное удерживание теплоизоляционного материала и фасадных плит, хорошая вентиляция.

Кроме самого профиля, для крепления плит применяется специальный крепеж: кронштейны, кляммеры и прочие метизы. Все они должны быть соответствующего качества, с легкостью устанавливаться на стенах, выдерживать различные виды нагрузок, позволяя устранять дефекты и неровности стен на фасаде здания.

Алюминиевый профиль монтируется на стену после выполнения предварительных инженерных расчетов только подготовленными специалистами. От правильности произведенных расчетов зависят качество и сроки выполнения монтажных работ.

Список источников

fasadec.ru
fasaditut.ru
www.stoydiz.ru
www.glassproff.ru
luchiefasady.ru
fasadoved.ru

Плюсы и минусы навесных фасадов

Вентфасад являет собой сложную инженерную систему, которая имеет свои достоинства и недостатки. Популярность навесных фасадов обусловлена архитектурными и технологическими преимуществами перед другими конструкциями фасадов. НВФ непрерывно работает на поддержание влажностного режима. При использовании утеплителя возрастает теплоизоляция помещений, что благотворно влияет на поддержание микроклимата внутри здания при любых погодных условиях

Теплоизолированные снаружи стены способны накапливать и равномерно отдавать тепло, что важно при нестабильной работе отопления, кратковременных отключениях. Теплоизоляторы повышают энергоэффективность зданий и положительно влияют на экономичность при эксплуатации строений

Стены, обложенные утеплителем, значительно менее звукопроницаемы. Навесные фасадные системы применимы при строительстве как вновь возводимых зданий, так и при реконструкции уже введенных в эксплуатацию. При этом конструкция легко монтируется, не требуя использования сложного, высокотехнологичного оборудования. Системы вентфасадов не требуют ремонтного обслуживания. В случае повреждения единичного элемента, его не сложно заменить, не вмешиваясь в целостность фасада. При проведении ремонтных, реставрационных работ, навесной фасад легко демонтируется, и имеет возможность повторной установки. Срок эксплуатации НВФ в зависимости от материалов составляет до 50 лет. Навесная фасадная конструкция позволяет скрыть видимые дефекты поверхности, которые трудно скрыть другими отделочными материалами. Допускается использовать навесные фасады в отделке домов в сейсмически опасных зонах. Вентфасады пожаробезопасны.

К архитектурным преимуществам стоит добавить разнообразие материалов, комбинирование, гибкость архитектурно-дизайнерских решений. Созданы условия для смены облицовки по материалу, цвету, фактуре, не меняя несущий каркас.

К технологическим плюсам относят скорость монтажа фасадной конструкции; возможность установки в любое время года.

Экономические преимущества. За счет снижения сумм счетов за отопление и потребления электроэнергии на кондиционирование затраты на утепленный навесной фасад окупаются в течение 5 лет.

К недостаткам вентилируемых фасадов относят такое явление как гул во время сильного ветра. Посторонний звук возникает если расстояние между утеплителем и облицовкой необоснованно высоко. Другим тезисом является скорее не минус самой конструкции и материалов, сложность в выборе исполнителя.

Начало монтажа: готовим стену и крепим консоли

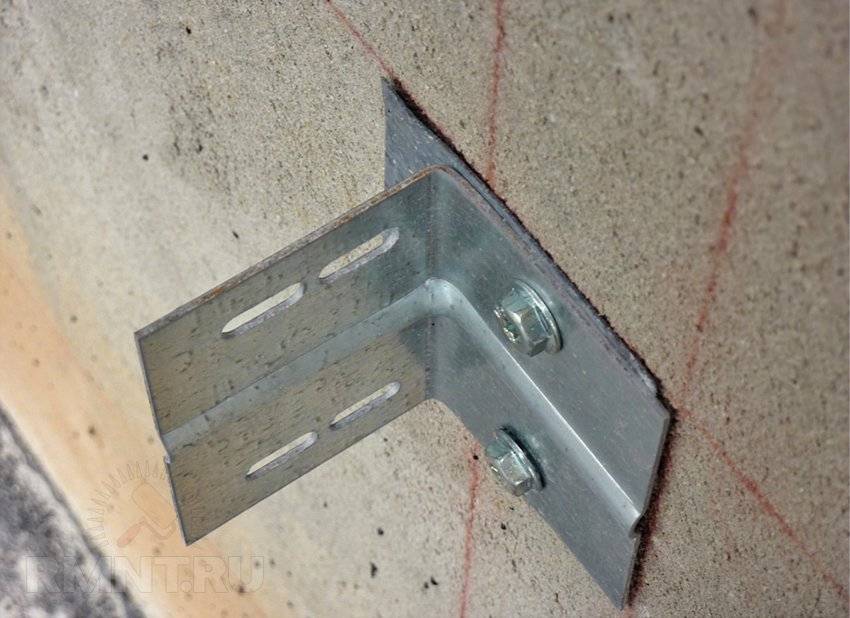

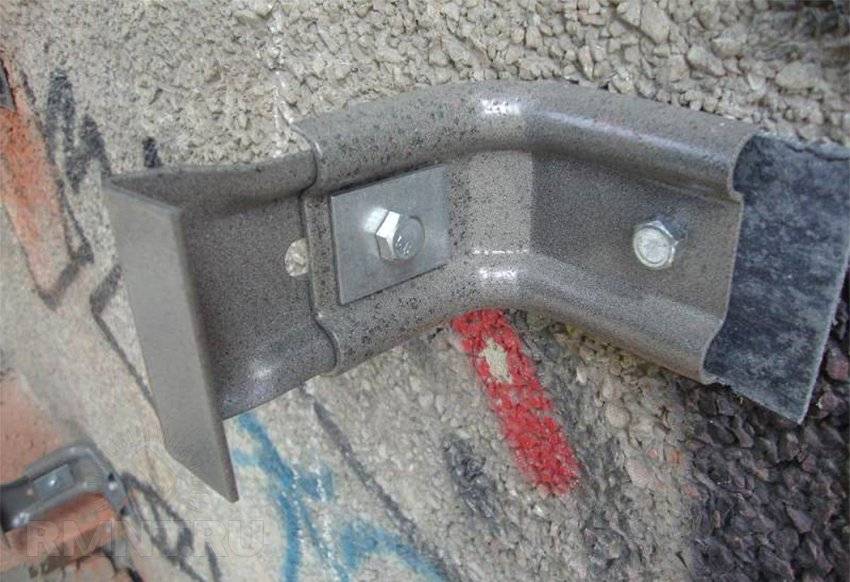

Монтаж начинают с подготовки стен: удаления остатков разрушенной отделки и антисептической обработки при наличии признаков поражения плесенью. Монтаж консолей начинают с верхнего ряда, устанавливая их с шагом, нормируемым по типу и весу облицовки. Установка ведётся на пластиковую подкладку, исключающую миграцию тепла между стеной и каркасом, крепление выполняется анкерными болтами, а в случае с рыхлыми и пустотелыми основаниями — химическими анкерами или специальными типами дюбелей (КАТ, КВТ). Затем от каждого кронштейна по стене бросается отвес, по которому сверлят отверстия и устанавливают остальные элементы вертикального ряда.

Многие производители распределяют крепёжные отверстия в консолях таким образом, чтобы их можно было монтировать в сборе, что существенно ускоряет работу. После закрепления подвижные планки консолей верхнего ряда выстраивают в общую линию согласно искривлению плоскости стены. Потом отвес перевешивают на край верхней консоли и так регулируют и закрепляют оставшиеся выдвижные части. Для закрепления выдвижной планки могут использовать как болтовые соединения, так и вытяжные заклёпки.

Если подсистема собирается с горизонтальной направленностью стоечных элементов, метод юстировки консолей остаётся прежним, но кронштейны поворачивают в другом направлении. Таким образом устанавливают сперва крайние вертикальные ряды, по элементам которых после натягивается леска для выравнивания промежуточных кронштейнов горизонтального ряда.

Схема вентиляционной конструкции

Конструктивно структура вентфасада представляет собой систему наборных элементов («сэндвич»), которые монтируются на стене в определенной последовательности. Но в любом случае между панелями вентиляционной облицовки обязательно должен быть зазор – так будет намного легче регулировать расстояние между стеной и отделкой, устраняя мелкие недочеты.

О технологии штукатурки стен машинным способом, прочтете тут.

В роли «мелких недочетов» могут выступать неровности стены, не очень качественно нанесенная штукатурка, из-за чего возникает перепад уровня высот на поверхности. А фасадные панели очень хорошо скрывают эту разницу.

Модель вентилируемого фасада.

Если говорить в общих чертах, то систему вентфасада крепят следующим образом:

размечается поверхность для крепления;
фиксируются сами кронштейны-держатели и направляющие элементы;
затем укладывается слой теплоизоляции и ветрозащитный мембранный слой;
после закрепления этих слоев крепится каркас для облицовки и последним этапом – фасадные панели.

Как устанавливается обрешетка под профнастил можно узнать в этом материале.

Конфигурация каркаса для навесного фасада

Третье ключевое отличие — форм-фактор готовой каркасной системы. Зависит он целиком и полностью от формата используемой облицовки и каждый уважающий себя производитель считает долгом поддерживать все три типа в своём ассортименте. Кроме того, если изготовитель облицовочных материалов обеспечивает на них гарантию, следует проводить монтаж только на подсистему рекомендуемого типа. По форм-фактору каркасные системы разделяют на:

вертикальной направленности: для сайдинга горизонтальной раскладки и сплошной подготовительной обрешётки плитными материалами;
горизонтальной направленности: для вертикального сайдинга, магнезитовых и полиуретановых панелей;
перекрёстного типа: для мраморных, кирпичных, керамогранитных и прочих тяжеловесных панелей.

Прежде чем приступить к монтажу, изучается технологическая карта и альбом технических решений для конкретного продукта. Цель — установить порядок сборки и работу соединительных узлов. К счастью, почти у всех производителей схема сопоставления и состав комплектной поставки одинаковы. В них имеются стационарные кронштейны, непосредственно крепящиеся к стене, и подвижный профиль, образующий вместе с первым элементом базовую консоль. Подвижная планка имеет штатный метод соединения со стоечными элементами каркаса, плюс в комплект могут входить коннекторы для наращивания стоек, угловые и перекрёстные соединители.

Монтаж

Как монтируются вентилируемые фасады своими руками?Вот примерная инструкция по порядку работ.

Собирается вертикальная обрешетка. Шаг — на пять сантиметров меньше ширины плит утеплителя. Они должны вставляться между профилями или брусками враспорку. Чтобы убедиться, что вся обрешетка находится в одной плоскости, легко использовать натянутые между крайними элементами обрешетки нитки.

Утеплитель можно дополнительно зафиксировать дюбелями-зонтиками.

По готовой обрешетке с утеплением крепится сайдинг. Не забудьте, что поливинилхлорид имеет большой коэффициент теплового расширения. Панели никогда не фиксируются жестко или внатяжку. От краев панели до ближайшего упора должно оставаться не менее пяти миллиметров свободного пространства. Кроме того, крепеж должен позволять панели провисать и свободно двигаться в горизонтальной плоскости.

Панели сайдинга должны свободно висеть на креплениях. Жесткая фиксация недопустима.

Облицовка НВФ природным камнем

Каменная кладка смотрится дорого и изысканно. Навесной фасад, отделанный таким способом, прослужит длительное время. Технология установки отличается оперативностью и легкостью, но опыт все же необходим, поэтому целесообразно привлекать профессионалов для выполнения работ

Очень важно грамотно выполнить разметку стен, чтобы в дальнейшем укладка камня выполнялась безошибочно

Система данного метода отделки включает слой теплоизоляции, паробарьер и каркас из металла. В обязательном порядке понадобится проведение подготовительных мероприятий для внешних стен. Мастера по отделке проводят все требуемые замеры, составляют чертежи и проводят расчеты. На этапе подготовки мастера определят архитектурную специфику здания и учтут другие важные нюансы. Специалисты очень аккуратно устанавливают кронштейны. Выполнение данных работ требует внимательности и серьезного подхода. В одно время с монтажом основных кронштейнов выполняется установка пластин и других крепежных элементов. Затем вручную укладывается утеплитель. После всех мероприятий выполняется облицовка камнем. При помощи стальных заклепок выполняется крепление кляммера к направляющим, сбоку в специальные зажимы вставляют фасадные плиты. Применяются самоклеящиеся резиновые полосы.

Преимущества и недостатки конструкции

Навесные вентилируемые конструкции имеют ряд достоинств. Но, как в принципе и все существующие, подобные системы имеют некоторые недостатки.

Преимущества

Среди главных преимуществ вентилируемых фасадов можно выделить следующие положения:

утеплитель позволяет ощутимо экономить на отоплении дома;
гидроизоляция в комплексе с вентиляционным промежутком исключают риск задерживания влаги на стенах, что способствует существенному увеличению срока службы использованных материалов;
простота обустройства. С монтажом всех элементов вентилируемого фасада можно справиться своими руками;
увеличение звукоизоляционных свойств стен.

Недостатки

К числу недостатков, притом относительных, можно отнести разве что высокую стоимость конструкции

Однако в этом моменте нужно обязательно обращать внимание на существенное снижение затрат на отопление после установки вентилируемого фасада. Все расходы на утеплитель, облицовку и прочие вещи окупаются достаточно быстро

Достоинства вентфасада

обеспечение воздушной прослойки между облицовкой и наружной поверхностью стены;
снижение теплопотерь;
удаление конденсата через дренажные системы без вреда для утеплительного слоя;
хорошая дополнительная шумоизоляция, выравнивание стен;
возможность скрыть видимые дефекты, неровности и изъяны поверхности стен;
легкий вес облицовочных панелей и самого каркаса под фасадную систему;
удобство монтажа и простота ухода за панелями;
отличный внешний вид, широкий выбор цветовых решений, возможность имитации любого натурального материала;
возможность создания практически любого архитектурного дизайна;
его можно мыть и не нужно красить.

Что собой представляет эта фасадная конструкция

Это не что иное, как каркас, на который монтируется отделочный материал. Сам каркас крепится к фасаду дома. Особенность этой технологии заключается в том, что между отделкой и стенами дома образуется воздушный промежуток. Именно воздух свободно циркулирует в этом пространстве, снижая влажность и уменьшая тепловую отдачу здания. Это два важных критерия в условиях современной эксплуатации частных домов и не только.

Хотелось бы отметить, что нередко можно услышать такой термин – вентиляционные фасады

Обратите внимание, это название в корне не верно, потому что неточно отражает суть используемой технологии. Вентилируемый навесной фасад является элементом здания, в котором нет каких-либо приборов, приспособления или оборудования, нагнетающие или удаляющие воздушные массы. Воздух внутри пространства движется по чисто физическим законам

Воздух внутри пространства движется по чисто физическим законам.

Движение воздуха под вентилируемым фасадомИсточник m-strana.ru
