В чем особенность фасада с облицовкой из алюмокомпозитных панелей?

Различные виды фасадных кассет и их характеристики

Изначально самыми распространенными в строительстве были фасадные кассеты из оцинкованной стали, многие модели которых могли иметь дополнительное покрытие из полимерных материалов. Эти изделия характеризуются высокой прочностью, устойчивостью к коррозии, декоративностью. Применение разноцветных покрытий при изготовлении фасадных оцинкованных кассет дает широкий спектр цветовых вариантов. Однако малая толщина материала при большой площади кассеты может привести к возникновению «эффекта линзы», когда лицевая поверхность изделия образует прогиб. Поэтому стальные фасадные кассеты выпускаются сравнительно небольших размеров и преимущественно используются для отделки малых архитектурных форм.

Современные алюминиевые фасадные кассеты

Более современные и долговечные алюминиевые фасадные кассеты отличаются меньшим весом, что позволяет значительно снизить физическую нагрузку на здание и систему крепления вентилируемого фасада. Это особенно ценно при проведении восстановительных работ, когда нет возможности эффективно укрепить ставшее ветхим строение. Качество материала гарантирует длительность срока их использования и повышенную устойчивость к внешним воздействиям негативного характера, а также абсолютную пожаробезопасность.

Наиболее универсальные фасадные кассеты из композита изготавливаются с применением двух слоев алюминия, между которых размещается полимерный или минеральный наполнитель. Увеличение толщины позволяет избежать «эффекта линзы» и производить кассеты значительных размеров. Эти элементы имеют великолепный внешний вид благодаря нанесению на их поверхность полимерного защитно-декоративного слоя. Поэтому сфера их применения максимально широка — здания всех категорий могут полностью изменить свой дизайн при использовании этого вида отделочных материалов.

Достоинства и недостатки панелей

Кроме влагостойкости элементы под дерево обладают положительными отличительными характеристиками, которые обуславливают их преимущество перед натуральным материалом:

• долговечность. Некоторые производители гарантируют сохранение эксплуатационных свойств более 30 лет;
• прочность. Ударная и механическая прочность плит зависит от материала, но даже самые прочные среди аналогов — ПВХ панели — довольно прочны и хорошо выдерживают влияние внешних воздействий;
• устойчивость навесного покрытия от внешнего действия атмосферных явлений;
• устойчивость материала от ультрафиолетовых лучей. Цвет, его насыщенность и яркость некоторых видов сохраняется на протяжении всего эксплуатационного периода;
• устойчивы к перепадам температур и не подвержены гниению и коррозии;
• скрывают старые стены здания, требующие обновления и ремонта;
• легки в монтаже;
• специфика монтажа обеспечивает вентиляцию между стеной и облицовкой, что обеспечивает комфортный микроклимат в помещении;
• неподверженность распространению грибка и плесени;
• обеспечивают декоративное оформление фасада.

Кроме того, фасадные панели гораздо дешевле натурального дерева, что является существенным положительным критерием при выборе материала.

К недостаткам фасадных панелей можно отнести способность некоторых видов выцветать, что значительно сокращает эксплуатационный период.

ОБРАТИТЕ ВНИМАНИЕ!

Панели требуют замены целого элемента при механическом повреждении или изгибе.

Поэтому при покупке следует приобрести несколько запасных листов облицовки.

Кроме этого, поливинилхлоридные панели довольно хрупки при морозе, а металлические виды сильно нагреваются на солнце, что способствует повышению температуры воздуха в помещении.

Стоимость конструкции

Панели не относятся к классу дешевых материалов, за их высокие качественные показатели придется заплатить больше, чем за другие материалы для отделки.

Зато они обладают легкостью, дают возможность творческого оформления, легко поддаются работам с целью ремонта. Также такое покрытие вандалоустойчиво. На стоимость влияют комплектующие, тип выбранных панелей, от этого же будет зависеть и время службы. Существуют панели универсального типа, устойчивые к возгораниям, а также панели премиум-класса.

Для крепления нужно применять фрезерный станок, иметь необходимые знания, также желательно выполнить проект по раскрою.

№	Наименование	Ед. измерения	Цена
1	Геодезическая съемка	м2	50 руб.
2	Проектные работы	м2	95 руб.
3	Подсистема из оцинкованной	м2	670 руб.
4	Утеплитель Rockwool 100 мм + 5% на раскрой	м2	350 руб.
5	Композитные кассеты Г1 4мм с учетом расхода 15%	м2	1390 руб.
6	Крепеж подсистемы (заклёпки, анкера)	м2	85 руб.
7	Оцинкованные отливы, откосы 0,7 мм окрашенные по RAL	м2	380 руб.
8	Подсистема парапетных крышек толщиной 1 мм(огрунтованные)	м2	250 руб.
9	Парапетные крышки 0,7 мм окрашенные по RAL	м2	590 руб.
10	Непредвиденные расходы	м2	40 руб.
11	Транспортные расходы	м2	25 руб.
12	Установка/демонтаж строительных подъемников	м2	95 руб.
13	Установка фасадной подконструкции	м2	560 руб.
14	Установка утеплителя	м2	290 руб.
15	Установка оконных отливов/откосов	м.п.	295 руб.
16	Фрезеровка/сборка кассет	м2	265 руб.
17	Установка кассет	м2	520 руб.
18	Установка парапетов	м.п.	740 руб.

Технология монтажных работ НВФ

Процесс делится на следующие этапы:

• очищение;
• разметка;
• установка кронштейнов;
• закрепление материала для изоляции тепла;
• установка направляющих;
• фрезеровка;
• установка панелей.

Монтаж панелей требует предельно точной разметки, производители сами дают инструкцию с требованиями для установочного процесса. Со стен нужно убрать водостоки, кондиционеры, антенны. Краску или штукатурку удаляют. Выполняют покрытие специальными растворами (грунтовкой, антисептиками), также устраняют осыпающиеся покрытия.

Для соответствия правильной геометрии фасада важно размещать все составляющие конструкции с предельной точностью. Для горизонтальной разметки использован лазерный или водяной уровень, а для вертикальных разметок нужен отвес

Линии для профилей намечают в соответствии с шириной панелей. После разметки в нужных точках выполняют отверстия для направляющих крепежа. Заранее точки опор соединяют, получившаяся сетка помогает точно расположить декор.

Кронштейны из алюминия или стали закрепляют, их конструкция позволяет регулировать положения в области плоскости. После этого будут расположены несущие профильные системы.

Для изоляции между стеной и панелями используют уплотнители. Специальные прокладки позволяют избежать деформирования каркаса при экстремально пониженных или повышенных температурах. Анкерными болтами крепят кронштейны с уплотнительным слоем, стандартным считается шаг 60–75 см.

Установка утепления:

• размещается термоизолятор в пространствах между кронштейнами;
• выполняют разрезы для закрепления кронштейнов;
• по углам и в центре утеплитель нужно закрепить;
• затем крепится мембрана для защиты от пара и ветра, используются тарельчатые дюбели.

Для каркасов использован П-, Т-, Г-образный профиль, сборка выполняется по инструкции. Вертикально расположенные направляющие крепят саморезами или заклепками, обязательно наличие зазора от 40 мм между изоляцией и панелями. Затем монтируют горизонтальные панели, шаг равняется параметрам обшивочного материала. При готовности элементов их размещение в пространстве нивелируют, используя нить между первым и последним из профилей

Важно зафиксировать каркас ровно и оставить должный промежуток

На установку влияет тип панелей. При закрытом типе профиль загибают и вставляют в паз. Открытая установка подразумевает расположение встык и закрепление с помощью замков.

Выполняя облицовочные работы, важно не повредить панели, цена которых возможна довольно высокой. Только правильная и аккуратная сборка позволит достичь свойств, которые должна выполнять конструкция

Крепят панели, начиная снизу и продвигаясь вверх. Важно не допустить инородных тел в области зазоров. Качественный монтаж – гарантия привлекательности внешнего вида и долгого срока службы.

Изготовление фасадных кассет используемое оборудование

Для производства металлических фасадных кассет используется режущее и гибочное оборудование. Незначительная толщина материала не требует специализированных станков, что положительно влияет на формирование стоимости изделий.

Работа по производству начинается с определения формы и размеров изготавливаемых кассет. Поскольку дальнейшая работа с ними будет заключаться в сборке большого по площади фасада, каждый его элемент должен при монтаже идеально подходить по своим параметрам соседствующим с ним деталям. Для достижения особо высокой точности, станки для резки металла должны быть оснащены компьютерным управлением. Благодаря использованию сверхточного оборудования для фасадных кассет можно добиться беспроблемной сборки идеально подходящих друг другу элементов.

После порезки листового материала заготовки поступают на угловысечной станок, который помогает вырезать различного контура отверстия и оформлять углы на будущем изделии. Последним этапом является сгибание заготовки для придания ей окончательной формы. Готовые элементы могут сразу же монтироваться на здании, не требуя никаких дополнительных операций по подготовке или финальной обработке.

Достоинства композитных панелей

К главным преимуществам относят:

• Создание привлекательного и современного сооружения, многообразие расцветок, возможность комбинирования, выполнения изогнутых форм и скрытого способа крепления.
• Способность гашения вибраций и поглощения внешнего шума. Вентилируемые фасады из алюминиевых панелей рекомендуется выбрать при обустройстве спорткомплексов, аэропортов, вокзалов и домов возле магистралей.
• Обеспечение надежной защиты от атмосферных, ветровых, биологических и коррозийных воздействий.
• Низкую нагрузку системы на фундамент.
• Скрытие дефектов стен.

Стоимость панелей для вентфасадов

Наименование бренда, производитель	Тип	Предлагаемые размеры, мм	Цена за 1 м2, рубли
Ширина	Длина	Толщина
ALLUXE FR с не поддерживающим горение сердечником ПЭВД, ГК «Аллюкс», Китай	Алюминиевые композитные	1250/1220	1000-5700	4/0,4	От 1120
Grossbond, Grosstek, Россия	1220/1500	2440-3200	4/0,3	1190
Bildex BDX(F), Билдэкс, Россия	1220/1500	1200-6000	4/0,5	1270
Краспан Композит ST, Завод «Краспан», Россия	Стальные композитные	1250	2000-4500	2/0,3	1240
Alcotek ST, Алкотек, Россия	1250/1220	2,5/0,3	1200

К ведущим российским производителям многослойных панелей для вентфасадов относят компании Алюмстрой, Краспан, Winbond, Sibalux, Grosstek, Bildex, Altek и Alcotek. Конкуренцию составляют китайские бренды Alcodome, Alluxe и А-Бонд, последние два выпускаются на заводах Yaret Industrial. Среди зарубежных импортеров также выделяют Alpolic (Япония), Alucobond, Alucore и Dibond (Германия).

При составлении сметы вентфасада помимо стоимости самих панелей учитываются расходы на утеплитель, тарельчатые дюбеля, ветрозащитную пленку и системы навесных несущих конструкций (профиля, заклепки, фиксаторы, кронштейны). Цены на последние варьируются от 400 до 600 рублей/м2. Итоговые вложения в стройматериалы на 1 м2 достигают 2600 рублей, установка под ключ в среднем обходится в 4750 рублей/м2.

https://youtube.com/watch?v=yh2_YiOgB_U

Многие поставщики бесплатно (при условии покупки систем у них) рассчитывают требуемый метраж и делают схему расположения несущих элементов. Услуги по резке, фрезеровке и вырубке углов оплачиваются отдельно (от 50 до 220 рублей за м2 или п.м). Обращение к профессионалам с целью гиба композитных листов в кассеты помогает оптимизировать расход материалов, при большом числе сложных форм и поворотов оно становится необходимым.

https://youtube.com/watch?v=UHSfbmDlg1g

Монтаж панелей и технология облицовки

В зависимости от конструкции композитного покрытия монтаж его может производиться:

• со скрытым стыковочным креплением.
• с открытым стыковочным креплением.

Плиты из композита должны крепиться с помощью элементов для фиксации.

Распорные элементы могут быть в комплекте с предоставляемым материалом. Салазки являются фиксатором панелей и в то же время направляющим элементом. При помощи на них скоб фиксируется композитный элемент. Крепить распорные салазки следует специальными заклепками.

Интервал между плитами должен быть около 0,8-1 см. Монтаж начинают с угла и последовательно укладывают элементы по рядам: один ряд над другим. Крепление осуществляется в местах пересечения шпунта и направляющей.

Укладку плит производят до полной состыковки со сводом крыши.

При монтаже композите придется выполнять фрезеровку материала. При раскрое алюминиевого покрытия следует с точностью до миллиметра рассчитывать размеры элементов. От точности фрезерной зарезки зависит качество всего покрытия.

Таким образом, облицовка фасада композитными панелями может производиться как при частном строительстве, так и на больших офисных зданиях и помещениях производственного назначения.

Благодаря жесткости, прочности и долговечности материала не потребуется выполнять ремонт фасада более чем 30 лет. Красивое и надежное покрытие не только эффективно защищает стены строения, но также служит аккуратным, практичным оформлением здания.

Три технологии монтажа вентфасада из стеклопанелей

Монтаж вентилируемого фасада из стеклопанелей может выполняться по-разному, поскольку существует 3 технологии.

Классическая: с моностеклом и алюминиевым профилем. Можно использовать стеклопакеты и стеклянные панели (тонированные или триплекс). Технологию также называют ригельной, поскольку каркас состоит из стоек и ригелей. С внешней стороны устанавливают прижимы и декоративные крышки. Это наиболее простая технология монтажа: для сбора каркаса не требуется спецтехника.

Спайдерный фасад. Технология редко применяется в частном строительстве, чаще для отделки офисных зданий, торговых центров. При монтаже используют кронштейн особой формы из легированной стали, который называется спайдер. Спайдеры крепят к каркасу и несущим стенам. На них фиксируют стеклопанели (с помощью эластичных зажимов).

Безрамный фасад – наиболее сложная и дорогостоящая технология. Крепежные элементы скрыты так, что их совершенно не видно с внешней стороны стен. Поэтому фасад выглядит эффектнее. Толстые фасадные стекла просто клеят на алюминиевый рамный профиль. Затем полученную структурную единицу (кассету) крепят к фасаду механическим способом (через отверстия в алюминиевых элементах). Кстати, эта технология также называется структурным методом. Стыки между кассетами заполняют специальным герметиком (на вид он похож на стекло).

В спайдерных и безрамных конструкциях используют закаленное стекло или триплекс.

Возможно применение сразу двух технологий: комбинируют обычно ригельный и структурный метод.

Области использования

Панели для наружной отделки создаются разными компаниями. Производители предлагают элементы разной окраски, размеров и характеристик. Выпускаются изделия матовые или глянцевые, причем нередко встречаются серебряные или бронзовые оттенки. Востребованы панели, имитирующие дорогостоящие материалы, так как из них получается неповторимая и изысканная облицовка. Они могут имитировать древесину, натуральный камень, сталь или мрамор.

Обычно листы предназначаются для создания навесного фасада из композитных панелей. Изделия фиксируются к заранее сделанному каркасу из профилей или реек. Работа обеспечивает защиту дома от многочисленных негативных воздействий. Дополнительно с помощью панелей осуществляется обшивка колонн или кровли крупных промышленных помещений.

Особенности монтажа

Монтаж панелей для облицовки фасада требует предварительной подготовки стен. Стены нужно очистить от старой отделки, грязи и пыли, затем обработать их слоем грунтовки и специальным составом.

Далее, при необходимости проводится установка обрешетки. Облицовочный каркас собирают из тонкого металлического профиля или деревянных реек. Каркас нуждается в обработке составом против ржавчины и гниения.

Обрешетка даст возможность дополнительной теплоизоляции, кроме того стены будут вентилироваться, благодаря чему будет поддерживаться комфортная температура в помещении.

Затем, панели прикрепляют к несущему каркасу гвоздями, дюбелями ил шурупами. При отсутствии обрешетки, пластины просто приклеиваются к стене специальным составом.

Установка фасадных панелей к стене не сложный, но ответственный процесс. От качественно проведенных монтажных работ будет зависеть срок эксплуатации и защитные свойства панелей. Поэтому, если у вас нет специальных знаний или навыков по монтажу, следует обратиться к профессионалам. Также, специалисты помогут правильно рассчитать количество материала.

Металлические фасадные кассеты – что это такое

В последнее время большую популярность, как разновидность вентилируемых облицовок для фасадов зданий, завоевывают фасадные кассеты или как их еще называют – металлокассеты.

Касеты фасадные представляют собой прямоугольные или квадратные металлические конструкции из листовой стали с загнутыми по бокам краями в форме тонкой коробки.

Крепятся к фасаду посредством заклепок или саморезов. Изготовленные из листовой оцинкованной стали, кассетные фасады находят широкое применение при монтаже навесных конструкций, предназначенных для различных типов сооружений.

Кассетный фасад – характеристики материала

Востребованность фасадных кассет объясняется высокими параметрами материала:

• отличное качество
• оптимальный размерный ряд
• разнообразие крепежных деталей
• постоянство параметров каждой кассеты
• возможность использования для наружных поверхностей и внутренней отделки

Невзирая на высокие цены, сравнительно новая облицовка все же пользуется большим спросом среди строителей.

После реставрации объектов с использованием этого покрытия возрастает их реализационная стоимость. Внешний вид обновленного здания заметно выигрывает.

Размеры фасадной кассеты, имеющей точные технические расчеты, позволяют качественно и эффективно проводить монтажные работы, избегать подгонки при облицовке старых стен, имеющих неровности и дефекты.

Фасадные стальные кассеты, обладают разноцветным покрытием, изготовленным из современных полимерных смесей, что позволяет воплощать смелые дизайнерские проекты.

К преимуществам фасадной облицовки можно отнести и высокую антикоррозийность, не восприимчивость к негативным факторам окружающей среды.

Фасадные кассеты – бесшовный скрытый крепеж

Принцип бесшовного скрытого крепежа заключается в том, что наружная поверхность отогнута вверху металлокассеты и имеет специальную кромку, предназначенную для сцепки с ниже идущей фасадной кассетой.

Фасадные металлокассеты представляют собой вентилируемое навесное сооружение, имеющее слои крепежных профилей, расположенных горизонтально, которые кронштейнами устанавливаются на основной стене.

Изоляция, содержащая минеральную вату, служит прослойкой между ними. Минвату покрывает слой мембраны, предохраняющей от проникновения влаги и ветров. Этот «бутерброд» закрепляет тарельчатый дюбель.

К профилю Г-образной формы прикрепляется шляпный профиль, высота которого образует расстояние, обеспечивающее вентиляцию внутри кассеты.

Монтаж фасадных кассет

Лучшие производители

На российском рынке существует более трех десятков производителей облицовочных материалов. В основном это российские и китайские бренды, но есть также иностранные предприятия и совместные производства. Львиная доля продаж приходится на три бренда: Alukobond, Goldstar, Alluxe. Их качество вызывает доверие у покупателей.

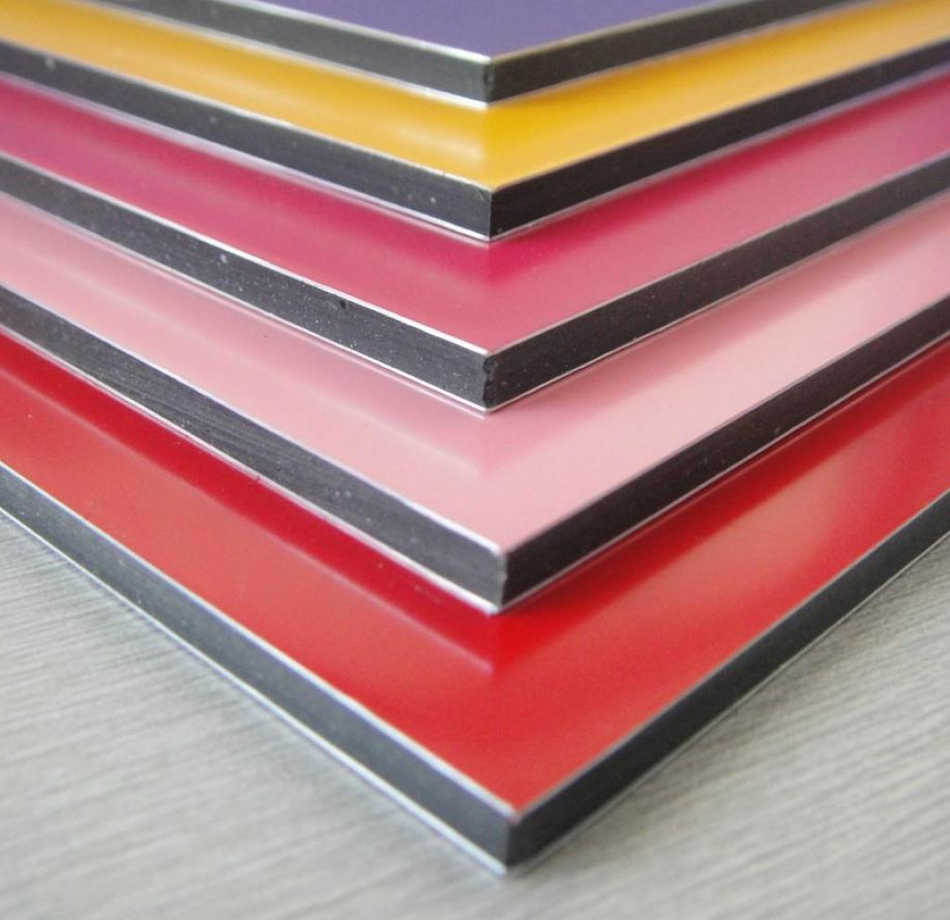

Рисунок 2. Композитные панели для фасада

Панели композитные от Alukobond прочные и при этом гибкие. С ними удобно работать на криволинейных поверхностях. Длина материала варьируется от 3,2 до 8 метров, ширина – от 1 до 1,5 метров. Облицовка очень легкая. Ее вес составляет не более 7,7 кг на каждый квадратный метр. В коллекции бренда есть материалы различных цветов, а также фасадные панели с имитацией текстуры камня. Срок службы кассет составляет 50 лет

Видео изготовления панелей “Алюкобонд”

Панели Goldstar устойчивое защитное PVDF покрытие. Есть плиты с минеральным и полимерным наполнителем. Цвет можно выбрать по шкале RAL. Для эффектных дизайнов экстерьеров производитель предлагает панели с зеркальной поверхностью, под золото и серебро, интересные хамелеоны, а также облицовку с каменной фактурой.

Размеры панелей Goldstar варьируются от 1,44 до 4 по длине и от 1,22 до 1,5 по ширине.

Рисунок 3. Панели Goldstar

Фасадные алюмокопозитные материалы Alluxe родом из Китая, но по качеству не уступают отечественным. Они также, как и изделия “Голдстар” имеют PVDF покрытие. Выбор наполнителя тоже можно выбрать. В цветовую палитру входит 23 варианта цвета в глянце и с матовой поверхностью. Ширина панелей стандартная и составляет 1,25 м. Максимальная ширина материала – 5,7 м.

Рисунок 4. Фасадные алюмокопозитные материалы Alluxe

Виды панели

Алюминиевые (изготовитель – «Алкотек»)

Изготовленные Alcotek алюминиевые композиты подходят для вентфасадов, облицовочных работ, отделки комнат, а также при строительстве рекламных объектов. Пластины производят из двух алюминиевых листов, между которыми располагают наполнитель гомогенного типа. Он является полимерной композицией, в которую входят минералы, антипирены. Особый вид состава с клеящими компонентами получает прочную адгезию листов и наполнителя.

Изготавливаются плит шириной 1220, 1500 мм, толщиной 3–4 мм. Алюминиевые плиты имеют толщину 0,3–0,5 мм. Алюминиевые материалы имеют длину от 2100 до 8000 мм, это позволяет подобрать подходящие по замерам строений изделия.

Плиты из алюминия имеют высокую прочность, успешно противостоят ветрам, не происходит расслойки, коробления в период эксплуатации. Этот фактор важен, особенно для высотных построек. Алюминиевые плиты очень пластичны из-за холодного вальцевания. Это плюс отсутствие дополнительных пазов позволяет отделочные работы для фасадов любой формы. Даже для овальных, цилиндрических, криволинейных конструкций материал является подходящим. Листы не теряют первоначальной формы и окраски и могут использоваться длительный период. Расслойки не происходит даже в зонах сгибов в ходе монтажных работ и всего срока службы.

С тыльной стороны данные материалы покрыты специальным составом, предотвращающим развитие коррозии. Адгезия высокой степени между слоями, стойкость к любым условиям извне дают возможность использовать листы из алюминия при температурных режимах от +80 до -50 градусов.

Стальные (изготовитель «Краспан»)

бПлиты марки «Краспан» из стали многослойны, лицевая часть состоит из листа стали с оцинковкой, сверху защиту обеспечивают нанесением покрытия. Оно основано на полиэстере или поливинилденфториде и иметь различные оттенки.

Середину пластин делают из полимерного материала, он не является токсичным, а также не склонен к горению. Тыльная сторона состоит из оцинкованной стали. Крепление заклепочным либо кассетным. Панели «Краспан» относятся к категории огнестойких.

Ширина сегментов – 1250 мм, длина – от 2000 до 4500 мм. Общая толщина – 2 мм (1,4 мм – наполнитель, и по 0,3 мм – листы стали). Монтаж элементов из стали марки «Краспан» выполнен из металла U-образного или L-образного типа, возможно крепление в области перекрытий между этажами. Листы подходят для солнечных сторон строений, сохраняют форму при порывах ветра.
