Об откосах на вентилируемом фасаде

Основные функции металла

Как выглядят наружные металлические откосы на окнах

Металлический откос для окон ПВХ не просто используется для красоты, на такой конструкции есть несколько основных функций:

1. Оконный проем после отделки будет законченным и визуально красивым. Арочный оконный проем из металла обладает законченным декоративным видом. Есть стандартные варианты оформления и другие, что отличаются по дизайну и цвету.
2. Откосы из металлического профиля для окон защищают стыки и швы от воздействия окружающей среды, к примеру, от ветра, солнца и осадков. Швы не будут разрушаться, а окно прослужит долгое время.
3. За счет наружных откосов из металла получается отличная герметизация, можно установить дополнительную тепловую изоляцию. При монтаже откоса без облицовочного материала они будут быстро разрушаться, появляются трещины, и сам металлопластиковый корпус окна начинает пропускать в дом холод.

Как видно, установка металлических откосов на окна позволяет добиться не просто красивого вида, но и защищает дом и окно от разрушений.

Герметизация стеклопакетов

ООО «АльпКонВент» является отечественным лидером в области промышленного альпинизма. В сферу деятельности компании входит:

• герметизация стеклопакетов,
• герметизация окон из пластика,
• герметизация окон из дерева.

Качественные высотные работы в этом направлении предполагают устранение зазоров между самим оконным проемом и установленным стеклопакетом. Долговечность и безопасность эксплуатации данной конструкции в полной мере возлагается на надежность закрепления стеклопакета и его герметичность. При необходимости промышленные альпинисты компании возьмут на себя устранение дефектов, появившихся в процессе эксплуатации окон, вызванных нарушениями правил установки и технических требований и допущенных недобросовестными монтажными организациями.

Данные высотные работы предполагают заделку трещин, а также утепление зазоров с внешней стороны между оконным стеклопакетом и проемом. Такое решение позволит создать комфортный микроклимат в:

• многоквартирных жилых домах,
• загородных коттеджах,
• офисных помещениях,
• производственных сооружениях.

Подготовительные этапы

Прежде чем монтировать откосы на окна, необходимо собрать всё необходимое для отделочных работ. Для монтажа потребуются:

• лист оцинкованной стали;
• саморезы, подобранные в тон металлу;
• шуруповёрт;
• рулетка, линейка, уголки, уровнемер;
• ножницы, предназначенные для резки металла;
• нож для малярных работ;
• герметик на силиконовой основе;
• монтажная пена.

Прежде чем нарезать металлические детали, нужно правильно замерить оконный проём. Для получения достоверных данных нужно измерить ширину и длину внешнего контура проёма и внутреннего. Вместе с длиной и шириной измеряется и ширина всех откосов. Полученные данные переносятся на стальной лист, из которого вырезаются все детали откоса необходимых размеров.Если металлопластиковые оконные блоки белого цвета, следует ставить откосы в тон. Такая отделка не только красиво смотрится, но и зрительно увеличивает размеры окна. Такой оконный проём будет хорошо сочетаться с основной отделкой фасада.

Монтаж откосов на окна

Выпирающая из стен монтажная пена срезается остро заточенным малярным ножом. Перед началом монтажных работ нужно очистить оконный проём от мелкого мусора и грязи. Затем все швы обрабатываются герметиком на силиконовой основе, это требуется для лучшей теплоизоляции внутренних помещений дома. Как только швы полностью высохнут, можно приступать к облицовке проёмов.

Подготовка к установке

Установка современных металлических откосов на окна своими руками потребует подготовки специальных материалов и инструментов для проведения данного типа работ:

• металлические листы;
• уровень;
• крепежи;
• монтажную пену и силиконовый герметик;
• шуруповерт и биты;
• малярный нож;
• ножницы по металлу;
• рулетку.

Излишки монтажной пены необходимо срезать

Подготовка поверхности состоит в том, что с нее удаляется строительная пыль и загрязнения. Излишки монтажной пены срезаются малярным ножом, а швы и стыки обрабатываются при помощи силиконового герметика. Установка металлического откоса на окна своими руками должна производиться после высыхания швов.

Гипсокартонный способ облицовки

• Во-первых, использовать гипсокартон снаружи не стоит. Если уж вы решили делать откосы именно из этого материала, тогда выбирайте влагостойкий аналог (ГКЛВ).
• Во-вторых, для отделки самого гипсокартона лучше всего использовать акриловые краски. Они влагозащитные. По сути, на покрашенной поверхности образуется пленка, которая не пропускает ни влагу, ни воздух.
• В-третьих, придется позаботиться о защите окна от воздействия атмосферных осадков. Надо сделать или широкий свес крыши, или установить козырьки над каждым проемом.

Наружные оконные откосы из гипсокартона можно устанавливать точно так же, как и внутренние. Вариантов несколько. К примеру, сначала соорудить каркас из реек, а на него уже крепить сам элемент. Можно воспользоваться откосным уголком. При этом придется:

• установить уголок, прикрепив его к раме окна;
• затем на него прикрепить подготовленную полосу из ГКЛ;
• далее, внешний край обрабатывается клеем «Перфликс» или любым другим клеящим материалом, лучше влагостойким;
• после чего сама деталь прижимается к поверхности.

Некоторые мастера стараются усилить крепежи, для чего дополнительно гипсокартонную полосу сажают на саморезы. Кстати, если зазор между наружным оконным откосом и стеной достаточно велик, в него можно заложить утеплитель, к примеру, минеральную вату.

В принципе, отделка оконных откосов снаружи гипсокартоном – процесс не самый сложный. Единственный минус – это дополнительная финишная шпаклевка и покраска. На что уходит время. К тому же элемент из ГКЛВ не самый долговечный, поэтому совет: если вы уж хотите получить качество и долгосрочную эксплуатацию, тогда вариант один – пластиковый откос.

Последовательность работ

Установка металлических откосов на окна предполагает проведение замерочных работ. Ширина и высота изделия будут соответствовать внутренним и внешним параметрам проема. Изготовление верхнего, нижнего и боковых металлических элементов производится путем вырезания их из заготовленного металлического листа в соответствии с полученными измерениями.

Схема подрезки металлического откоса Схема подрезки нижнего металлического отлива Схема подрезки верхнего металлического отлива

На втором этапе работ происходит установка отлива, горизонтальное положение которого контролируется строительным уровнем. Нижний стык стены и оконной рамы оснащается специальным теплоизоляционным материалом и диффузионной лентой для шумоподавления и защиты от влаги.

Сначала необходимо установить отлив

Во время крепления отлива монтажную пену наносят на оконный проем и на отлив с внутренней стороны. Чтобы он не загнулся из-за расширения пены, на время его плотно прижимают. После того как отлив закреплен, приступают к монтажу металлических откосов.

Перед тем как устанавливать металлические откосы, необходимо те места, в которых они будут соприкасаться с рамой окна, обработать герметиком.

Металлические откосы закрепляют с помощью монтажной пены

Сначала устанавливают боковые элементы с соблюдением необходимого уклона изнутри наружу. Верхняя и нижняя части корректируются при помощи ножа в зависимости от уровня наклона.

Боковые элементы должны быть установлены в вертикальном положении и притянуты при помощи шурупов. Верхняя часть подгоняется под боковые элементы. Она выравнивается относительно внешних углов и закрепляется саморезами.

На завершающем этапе все места прилегания обрабатываются герметиком.

При монтаже откосов на фасад из профнастила используют горизонтальные перемычки

В случае когда фасад дома обшит профнастилом, при отделке оконных проемов необходимо использование горизонтальных перемычек. Это боковые полочки, изготовленные из профлиста, которые с одной стороны крепят к стене, а с другой – к металлопрофилю. Стальные наличники придают фасаду завершенность.

Преимущества перед другими материалами

Существует несколько видов отделочных материалов, используя которые, можно придать оконному проему завершенный внешний вид. Это штукатурка, гипсокартон, пластик и краска. Но по своим техническим характеристикам ни один из этих материалов не может сравниться с металлическими откосами. Решая вопрос, как сделать откосы, надо изучить характеристики отделочных материалов.

Полимерный слой стального откоса защищает изделие от ржавчины

При использовании штукатурки надо быть готовым к тому, что со временем штукатурный слой потрескается. Попадание влаги в образовавшиеся щели между рамой окна и штукатурным слоем может стать причиной появления плесени.

Гипсокартон в качестве отделочного материала для откосов годится только для внутренних работ. Даже гипсокартон марки ГВЛВ не способен противостоять прямому воздействию атмосферных осадков. За короткий срок он разбухнет, потеряет свой внешний вид и разрушится.

Применение пластиковых панелей для отделки наружных откосов приводит к тому, что на солнце пластик выгорает и приобретает неприятный желтоватый оттенок. А при резком понижении температуры воздуха пластик становится хрупким и может потерять свою целостность после незначительного механического воздействия. Поэтому пластик лучше применять для отделки внутренних откосов, особенно в помещении кухни.

Откосы из металла не подвержены воздействиям атмосферных явлений

Преимущества металлических откосов очевидны, так как материалом их изготовления является оцинкованная сталь, которую на этапе производства покрывают защитным полимерным декоративным слоем. Это защищает изделия от появления коррозии и ржавчины.

Плюсы и минусы металлических откосов

Зачем нужны наружные металлические откосы на окнах

Снаружи часто используется металл для откосов, нет разницы, какое окно установлено в доме, из пластика или дерева. Поэтому стоит детально рассмотреть достоинства и недостатки материала:

Достоинства:
Недостатки:
Металлический откос выдерживает различные нагрузки, которые идут из окружающей среды.
При использовании металла потребуется клеить дополнительно ленту для уплотнения, что поглощает шумы

Если не использовать ее, то после осадков потребуется снять материал и сделать исправление откоса.
Материал не повреждается при механическом воздействии, что важно в регионах, где часто проходит град.
Стоимость металла выше, чем у другого отделочного материала, к примеру, пластиковый сайдинг или шпаклевка, полимер.
Уход за поверхностью прост, не вызывает труда. Достаточно время от времени убирать грязь тряпкой или веником.
Срок эксплуатации длительный.

Выбирая пластик для откоса или шпаклевку, уйдет больше сил при эксплуатации, чтобы откос сохранился и выглядел красиво. ПВХ быстро потеряет вид и будет постоянно грязным. Шпаклевка быстро разрушается, за счет чего каждый год или реже, откосы окон обновляют.

Монтаж металлических откосов (видео)

https://youtube.com/watch?v=xMW9JGHqJPk

Формы металла позволит делать оконный проем объемным, любого вида окна. Сложности при работе своими руками появляются только при создании арки.

Современные материалы

Для того, чтобы создать красивый декор зданий в настоящее время используют множество материалов. Среди них: строительный гипс, пенополиуретан, пенополистирол, штукатурка и др. Каждый из них обладает рядом преимуществ и рядом недостатков. Подробнее о каждом материале вы можете прочитать в нашей статье , посвященной утеплению фасада здания.

Среди множества материалов для создания фасадного декора мы выбрали строительный пенопласт, он же пенополистирол. В создании молдинга для окна мы используем современные технологии, позволяющие создать молдинг любого размера и формы высокой прочности. Мы покрываем наши элементы фасадного декора из пенопласта высокопрочным полимером, который увеличивает прочность конструкции и гарантирует срок службы декоративного элемента более, чем на 200 лет.

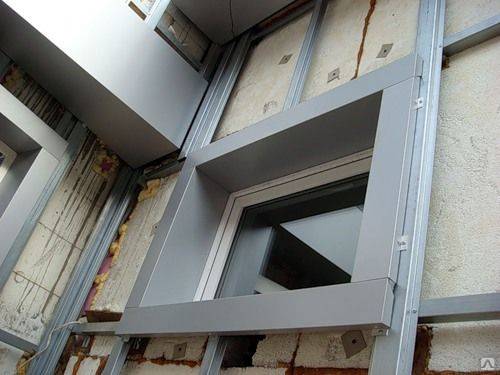

Особенности откосов на вентилируемых фасадах

Узлы примыкания оконных откосов вентфасада определяются архитектурным проектом. При этом учитывается тип облицовки и утепления, особенности материала, из которого изготовлены стены здания. Для каждого случая индивидуально определяется материал отделки и вид утеплителя.

Наружные откосы вентилируемого фасада выполняют несколько функций:

• защищают внутренний слой обшивки от попадания мусора и атмосферной влаги;
• обеспечивают свободную вентиляцию воздуха в местах примыкания;
• выполняют функцию противопожарной отсечки, обеспечивающей огнестойкость всей навесной конструкции;
• несут декоративную функцию, подчеркивая законченность облицовки.

Работы по устройству откосов выполняются перед началом работ по облицовке или во время монтажа вентилируемого фасада.

Основные нормы и правила пожарной безопасности фасадных систем

Учитывая вышеизложенное и то, что применение ФС не обеспечивает выполнение требований ст.52 ФЗ №123 /1/ по защите людей и имущества от воздействия опасных факторов пожара и (или) ограничение последствий их воздействия, в ст.87 ФЗ №123 /1/ внесены изменения ФЗ №117 от 10.07.2012г., а именно: Ст.87 (ч.11). В зданиях и сооружениях I-III степеней огнестойкости, кроме малоэтажных жилых домов…. не допускается выполнять отделку (т.е. к облицовке, например, композитными панелями, что и было в упомянутых зданиях в г.Грозном и Красноярске, требование не относится?!) внешних поверхностей наружных стен из материалов групп горючести Г2-Г4, а фасадные системы не должны распространять горение (очевидно, это РП1, однако это согласно ч.8 ст.13 и табл.3 является одним из свойств строительного материала, а не ФС в целом, испытания которой должны проводиться по ГОСТ Р при огневом воздействии с внешней стороны).

Имеются ряд требований в СП 2.13130.2012 /2/: П.5.4.11. Противопожарные стены 1-го типа в зданиях классов С1 – С3 должны разделять наружные стены и выступать за наружную плоскость стены не менее чем на 30см (неясно, как быть с применением ФС, особенно НВФ???). Это было требование п.43 Н 102-54, т.е. принято более 60 лет назад!. П.5.4.12.

При наружных стенах с витражным и ленточным остеклением противопожарные стены 1-го типа должны его разделять. При этом допускается, чтобы противопожарные стены не выступали за наружную плоскость стены. П.5.4.17. Противопожарные перекрытия 1-го типа должны разделять наружные стены и выступать за наружную плоскость стены не менее чем на 30см. Допускается не разделять противопожарными перекрытиями 1-го типа наружные стены (получается и ФС, в т.ч. остекленные???) если одновременно выполняются следующие условия:

• участки наружных стен в местах примыкания к перекрытиям (противопожарные пояса) выполнены глухими при расстоянии между верхом окна нижележащего этажа и низом окна вышележащего этажа не менее 1,2м (этот показатель в п.5.4.16 установлен также для расстояния по горизонтали между окнами и используется в нормах более 50 лет!);
• предел огнестойкости данных участков наружных стен (в т.ч. узлов примыкания, но тогда какой ГОСТ??) предусмотрен не менее EI150 (нет требования по дымогазонепроницаемости!);
• класс пожарной опасности данных участков наружных стен (в т.ч. узлов примыкания?!) предусмотрен не менее К0;
• наружная теплоизоляция и отделка зданий на уровне противопожарного перекрытия должна разделяться огнестойкой рассечкой (этого понятия нет в ФЗ и СП!!) из негорючих материалов толщиной не менее толщины перекрытия. П.5.4.18. Предел огнестойкости конструкций наружных светопрозрачных стен должен соответствовать требованиям, предъявляемым к наружным ненесущим стенам (т.е. для II-IV степени огнестойкости зданий независимо от их этажности должен быть Е15!!??).

Внешний вид

Соблюдение технологических особенностей при монтаже оконных блоков – задача первостепенная, но не единственная. Вместе с этим не стоит забывать, что установленные оконные блоки не должны выделяться по цвету, нарушать геометрию здания и портить внешний вид фасада.

Наружные оконные откосы только тогда считаются профессионально выполненной частью оконной конструкции, когда они сделаны с соблюдением технических норм и являются частью отделки фасада здания.

Важно знать, что для тех зданий, которые отделаны декоративным камнем, на наружные откосы нельзя ставить обрамление из металла или виниловых молдингов. Облицовывать наружные части проёмов отделочным камнем можно там, где для фасадной отделки используются следующие материалы:

Облицовывать наружные части проёмов отделочным камнем можно там, где для фасадной отделки используются следующие материалы:

• натуральный камень;
• керамическая плитка;
• клинкерные или полимерные панели.

На зданиях, отделанных виниловым сайдингом, органичнее всего будут смотреться виниловые фасонные детали, идущие в комплекте с основной фасадной отделкой.

Для фасада, на котором установлены металлические облицовочные покрытия (профилированные листы, металлический сайдинг, а также металлические кассеты), лучшим выбором отделки наружных откосов будет металлический лист, покрашенный в основной цвет здания и установленный в проём с помощью отделочных металлических уголков.

При рассмотрении вариантов устройства откосов для зданий из кирпича и бетона естественным выбором будет отделка оконного проёма штукатурным составом с его последующим шпатлеванием и покраской.

Самым сложным будет выбор наружного обустройства окна в деревянном срубе. Привлекательной натуральности деревянное здание может легко лишиться, если попытаться смешать в его наружной отделке несколько стилевых направлений. Поэтому профиль пластиковых окон должен иметь соответствующую деревянной отделке ламинацию, и наружные откосы лучше всего закрыть коробом из натурального дерева.

В итоге хочу заметить, что при установке оконного блока всегда следует прорабатывать весь комплекс работ: установку окна, устройство примыканий, установку наружных и внутренних откосов. Только в этом случае вы получите ожидаемое удовольствие от долговременной и надёжной эксплуатации установленных пластиковых окон.

Технология отделки окон снаружи пенополистиролом в видео:

Наличники из профнастила своими руками

Замечательная идея – организовать производство металлических оконных наличников из профилированного листа.

Согласитесь, наличники очень украшают наши дома, делают их уютными. В старину им придавалось также значение оберега – они, по поверьям, отгоняли от дома злых духов. Однако с массовым строительством частного жилья из кирпича о наличниках стали забывать, вроде как им тут и не место. Да и дороговато выходят деревянные наличники, и попробуй их еще найди.

И вот в последнее время на замену деревянным наличникам пришли наличники из металла. Они не менее затейливы и художественны своих предшественников, но делаются по иным технологиям и из других материалов. И если в былые времена на создание одного деревянного наличника уходили недели, то металлический можно сделать за полдня, а то и меньше. Можно пройти обучение на специальных курсах (появились и такие), там также обеспечат шаблонами узоров и эскизами.

Плюсы металлических наличников:

•

более долговечны в сравнении с деревянными наличниками,

•

не требуют ежегодной покраски, как наличники из дерева,

•

идут в комплекте с откосами, которые закрывают возможные боковые дефекты и зазоры.

На производство наличников идет гладкий крашеный металлический лист (профнастил), толщиной 0,4-0,5 мм. Узоры вырезаются по шаблонам и эскизам с помощью ручных ножниц по металлу. При желании или необходимости вырезание узоров можно доверить фирмам, которые производят резку металла с помощью лазера.

Потребуются следующее оборудование и вложения:

•

листогиб (к примеру – ЛГС-26, цена 40 тыс. руб.),

•

помещение под производство (собственное или в аренду),

•

инструменты (шуруповерт, ножницы по металлу и др.) – от 15 тыс. руб.

Если все это или часть у вас уже есть, то старт нового дела обойдется дешевле.

В итоге общие вложения составят чуть больше 170 тыс. руб. (сюда входит стоимость курсов).

Один наличник в среднем стоит 5000-6000 рублей. Стоимость профнастила, затраченного на производство, не превышает 15-20 % от стоимости готового наличника. За день один человек может сделать два наличника. С увеличением потока заказов можно нанять рабочих. Таким образом, ваше производство не только расширится, но и у вас появится возможность организовать новые рабочие места.

Первый месяц вы потратите на оформление ИП, приобретение инструментов, небольшие пробные работы. Но уже спустя пару месяцев затраты окупятся. Размер среднего заказа с одного клиента может составить 40-50 тыс. руб.

В целях рекламы поначалу украсьте красивыми металлическими наличниками свой дом, веранду, подсобные помещения и даже заборы. Такая наглядная агитация не пройдет мимо ваших потенциальных заказчиков.

Как показывает практика, данный товар популярен в сельской местности, современных малоэтажных поселках. И пока что конкуренция на этом рынке отсутствует.

Размеры и конструкция

Поскольку откосы делают в индивидуальном порядке, замеряя каждый оконный либо дверной проем, параметры изделия бывают самыми разными. Это же касается и уровня сложности конструкции. Впрочем, откос из металла – всегда цельный и точно подходит под замеры, поэтому гарантируется высокая защита швов от воды и солнца.

Необычной конструкцией могут отличаться откосы следующих типов:

• Для вентилируемого фасада или фасада из сайдинга. В таком случае у откосов будут выступающие элементы и полочки для крепежа.
• Для кирпичного фасада. Откос будет иметь Z-образную форму.

Откосы для разных фасадных окон, например, могут иметь ширину 2-60 см. Длина варьируется от 10 до 300 см. Стандартные показатели длины – 125 см, 200 см и 300 см. Толщина металла изменяется от 0,4 до 0,8 мм.

Элемент фасадного декора — наличник на окно.

Прежде чем купить наличник на окна, необходимо понять, а какими они бывают вообще, и какой конкретно подойдёт для вашего дома.

Не будем рассматривать в этой статье из какого материала делать декор, из тяжёлго бетона или лёгкого пенопласта, эта статья посвящается исключительно выбору формы отделки окон.

Из пенопласта с покрытием стоимость облицовки фасада будет в 3 раза ниже

На этой анимационной картинке показано, как сильно меняется образ фасада дома в зависимости от насыщенности его элементами лепного декора.

Наличник на окно, это самый функционально необходимый и разнообразный элемент убранства фасада, речь о котором и пойдёт в этой статье.

Cтрока внизу показывает цену отделки всех фасадов этого дома по проекту «Даяна» из архитектурного бетона.

Наши клиенты часто сталкиваются с проблемой выбора отделки подходящей для фасада именно их дома.

Это довольно сложная задача, решение которой требует знания архитектурной композиции. Что бы помочь с правильным выбором декора из пенопласта при личной встрече на производстве,

. Так же мы всегда готовы отправить образцы для вас транспортной компанией.

Однако, часто этого недостаточно, всё равно остаются вопросы, которые можно отнести к области архитектурной композиции.

В этой статье в доступной форме расскажем о тех вариантах оформления окна частного дома, которые возможны в принципе.

50 КОМБИНАЦИЙ РАЗЛИЧНЫХ ЭЛЕМЕНТОВ

Поговорим о том как правильно называются различные элементы фасадного декора,

а так же представим варианты, которые можно собрать, применяя пенопластовую лепнину из нашего каталога.

10 ВАРИАНТОВ — ГОТОВЫЕ НАБОРЫ ОФОРМЛЕНИЯ ОКОН, КОТОРЫЕ МОЖНО КУПИТЬ

Количество вариантов оформления окон придуманное человеком за всю историю строительства, поистине неисчислимо, в конце статьи собраны примеры наличников из разных стран и в различных стилях.

Декор и оформление пластиковых и деревянных окон снаружи дома, принципиальные схемы.

Первый тип – это оформление окна лепной единообразной рамой. «Одеваем» окно по всему периметру плинтусом. Хотя стоит отметить, что термин «плинтус» не относится к названиям, описывающим оконную отделку, но поскольку в настоящее время в быту он стал синонимом слова «профиль» и выражению «архитектурный облом» и статья написана не для студентов архитектурного института, сделаем это допущение.

Окно оформляется по тому же принципу, как оформляется картина, багетом, лепным профилем, плинтусом одинаковым по всему периметру.

Впечатление сильно меняется в зависимости от ширины и рисунка профиля.
