Подсистемы для монтажа вентилируемых фасадов: особенности конструкции и наиболее распространенные материалы

Как должен выполняться монтаж вентилируемых фасадов?

До того как приступить непосредственно к установке навесного фасада, следует провести минимальную подготовку поверхности, составить проект или хотя бы нарисовать схему расположения креплений и панелей облицовки, а также выбрать подсистему для этого.

Что такое подсистема: как сделать правильный выбор?

Подсистема для навесного вентилируемого фасада это набор из:

• направляющих профилей, служащих для крепления материалов отделки и в зависимости, от выбора которого, а также способа монтажа могут быть Г-, Т- и П-образными, длиной от 3 до 6 м;
• кронштейнов, с помощью которых осуществляется крепление профилей к основанию. С их помощью регулируется зазор между несущей стеной и внешней отделкой, что особенно актуально на неровных поверхностях и бывают двух видов: несущие и опорные. Поэтому кронштейн для вентилируемых фасадов должен обладать большой несущей способностью, чтобы выдержать вес не только направляющих профилей, но и облицовки;
• элементов крепежа: клямеры, анкеры, дюбеля, клипсы, заклепки, самонарезающиеся винты и другие.

Но в тех случаях, когда используется материал, имеющий большой вес, то экономия не имеет смысла, и следует выбирать подсистему из нержавеющей стали.

Крепиться к базовому основанию подсистема может тремя способами:

1. вертикальным;
2. горизонтальным;
3. горизонтально-вертикальным.

Наиболее рациональным является вертикальный вариант, так как он обеспечивает естественную циркуляцию воздуха в вентиляционном зазоре и менее металлоемок, в отличие от комбинированного способа.

Крепиться к несущей поверхности подсистема может:

• непосредственно к стене;
• в межэтажные плиты перекрытий – данный вариант выбирается в том случае, когда несущая способность стен или их состояние не обеспечивает надежности соединения.

Облицовка к несущим профилям также имеет два способа крепления:

Облицовочный кирпич для фасада. Виды и способы кладки. – здесь больше полезной информации.

1. открытый (видимый);
2. закрытый.

В зависимости от выбора конкретного способа используются соответствующие крепежные элементы:

Вас заинтересует эта статья – Клинкерная плитка и кирпич для фасада. Что лучше?

• для открытого – это клямеры и заклепки;
• для второго – «тайные» клямеры, клипсы, штифты и другие.

Кроме того, выбор подсистемы определяется и самим производителем, которые часто специально выпускают отдельные ее виды под конкретные облицовки. В данном случае отличия могут быть в форме сечения профилей и кронштейнов, набора крепежных деталей, толщины и вида металла и т.д.

Функции фасадного каркаса

Навесной вентилируемый фасад концептуально происходит от систем выносного остекления многоэтажек, откуда и наследует свою технологическую сложность. Высокая универсальность такой отделки достигается за счёт весьма специфичной крепёжной подсистемы, которая выполняет ряд целевых функций.

Из них основная — дистанцирование облицовочных панелей от несущей стены и утепляющего слоя для получения пространства, в котором свободно циркулирует уличный воздух. Это один из наиболее эффективных способов защиты утеплителей с высокой гигроскопичностью. Этот метод за полвека активного внедрения зарекомендовал себя только с лучшей стороны. За счёт выносной облицовки нормализуется температурный обмен строения: летом солнце меньше нагревает стены, а зимой воздушная прослойка упреждает диффузионный отток тепла.

1 — защита здания от нагрева; 2 — защита утеплителя и конструкции от осадков; 3 — подсистема вентилируемого фасада; 4 — паропроницаемая мембрана; 5 — утеплитель; 6 — удаление влаги из помещения

При первом знакомстве система демонстрирует очевидную сложность и создаёт иллюзию ненадёжности. Отсюда проистекает вторая ключевая функция каркаса — защищать утеплитель и несущую конструкцию без ущерба для целостности облицовки и её внешнего вида. Это становится возможным за счёт высокой устойчивости отдельных элементов каркаса к механическим воздействиям и грамотному распределению нагрузки.

Можно сделать вывод, что столь высокая технологичность обходится очень дорого как с позиции экономической доступности, так и с точки зрения сложности монтажа. Поэтому третья задача, которая ставится для каркасов независимых вентфасадов — высокая степень унификации компонентов. Это не только делает возможным максимально быстрое выполнение работ при высокой степени участия дорогого промышленного альпинизма. Каркас для вентилируемых фасадов может быть адаптирован даже под очень сложную архитектуру, включая поверхности с отклонениями от вертикали.

Конструкция системы с воздушным зазором

Вентилируемый фасад – это относительно новая технология, которая получает все большее распространение. Необходимость использования данной технологии обусловлена рядом проблем, с которыми часто сталкиваются владельцы частных и многоквартирных домов. Очень часто в несущих стенах образуется влага, как результат жизнедеятельность внутри жилых помещений. Готовка пищи и уборки способствуют тому, что внутри стен накапливается влага. Под воздействием разницы температур происходит испарение. Подобные условия приводят к увеличению концентрации пара внутри стен. Когда пар превращается в воду, он начинает негативно влиять на отделочный материал, который может разрушаться под воздействием влаги и сырости. Принцип навесного вентфасада прост: его суть сводится к удалению излишек влаги. Благодаря специальному воздушному зазору воздух легко может циркулировать внутри стен. Непрерывная естественная вентиляция исключает вероятность появления проблем.

Схематично вентфасад состоит из таких ключевых компонентов:

• несущее основание;
• подконструкция;
• слой звукоизоляции;
• слой теплоизоляции;
• паропроницаемая мембрана;
• вентилируемый зазор;
• декоративная отделка.

Всякий компонент призван исполнять свою конкретную функцию.

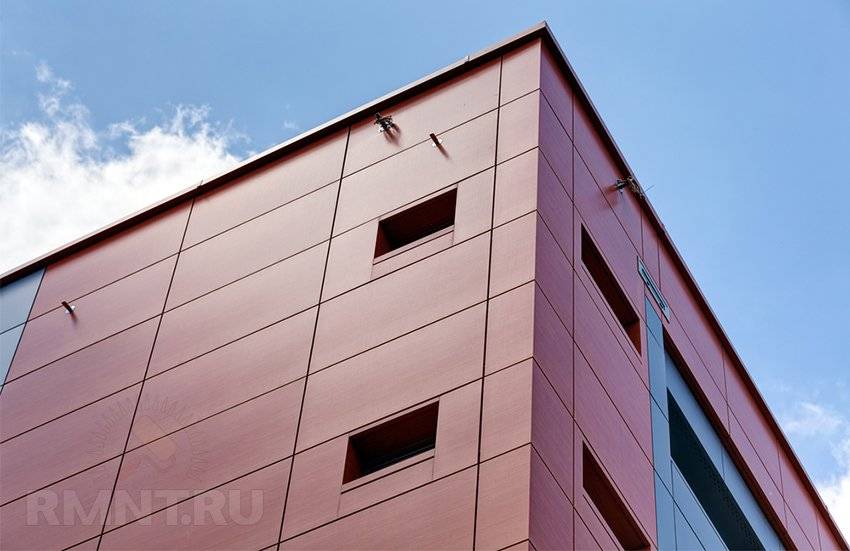

Отличительные преимущества навесного вентилируемого фасада

Широкая популярность навесных вентилируемых фасадов для частного дома и многоэтажных зданий вызвана рядом отличительных преимуществ отделки. Установка системы выполняется быстро и просто. Поскольку при проведении работ отсутствуют мокрые процессы, отделка может производиться в любой период года. Защитно-декоративная конструкция преимущественно имеет небольшой вес, благодаря чему исключается создание дополнительной нагрузки на несущие элементы здания. Система вентилируемого фасада способствует продлению эксплуатационного периода службы сооружения, который в среднем составляет 50 лет.

Установка системы вентилируемого фасада выполняется быстро и может производиться в любой период года

В составе вентфасада присутствует изоляционная прослойка, которая способствует созданию благоприятного микроклимата внутри помещений, улучшая тепло- и звукоизоляционные характеристики несущих стен. Это одновременно приводит к снижению затрат на эксплуатацию объекта в части кондиционирования, вентиляции и отопления. Вентиляционный фасад обеспечивает надежную защиту металлических элементов здания от коррозии.

Другие достоинства и недостатки вентилируемого фасада

Для монтажа навесного вентилируемого фасада не требуется выполнения специальной подготовки стен. Достаточно устранить существенные дефекты поверхности, заделать видимые трещины. Выравнивание стен не производится, поскольку корректировка обычно осуществляется на стадии монтажа подсистемы. Технология вентилируемого фасада может использоваться как на вновь возведенных сооружениях, так и при выполнении реконструкции старых зданий с целью остановки их дальнейшего разрушения от воздействия влаги, ветровых нагрузок и других негативных факторов.

Стоит помнить, что ошибки в установке вентфасада становятся причиной снижения жаростойкости стен, антикоррозионной защиты и нарушения вентиляции

Фасад не нуждается в выполнении периодического ремонта за исключением замены декоративного слоя в результате его механического повреждения. Отделка отличается простотой ухода, предполагающего простое очищение поверхности под напором воды. Разнообразие цветовых и видовых вариантов предоставляет возможность оформить экстерьер здания в любом архитектурном направлении.

Следует помнить, что неправильная технология монтажа вентфасада может преимущества превратить в недостатки. Ошибки в установке становятся причиной снижения антикоррозионной защиты, нарушения вентиляции и жаростойкости стен. Неправильно организованная подсистема может привести к возникновению свиста при сильном ветре.

При выполнении работ особое внимание уделяется правильности крепления, прочности и надежности крепежных элементов, ширине шага системы. Технические характеристики здания и безопасность для окружающих будут зависеть от подобранных материалов, которые должны соответствовать главным параметрам конструкции

Монтаж направляющих

Монтаж направляющих это завершающий шаг подготовки платформы для фиксации облицовочных материалов. Обрешётка крепится к кронштейнам с помощью заклёпок, вставляемых в специальные проушины на последних.

Подвижное соединение осуществляется путём стыковки через овальное отверстие на кронштейне. Расположение заклёпки должно быть строго по центру отверстия. Соединение направляющих между собой осуществляется с технологическим зазором. Такой узел гарантирует возможность температурной деформации.

Подготовленная обрешётка выравнивается с помощью лески, нивелира или лазерного уровня. От грамотного выполнения этой процедуры зависит результат работ. В случае большого отклонения плоскости стены и нехватки длины кронштейна используются специальные удлинители. Узел соединения фиксируется с помощью отверстий и осуществляется с использованием заклёпок.

Подсистемы для вентилируемых фасадов

Подсистемы для вентилируемых фасадов, или несущая конструкция, состоят из кронштейнов и направляющих профилей, которые крепят облицовочный материал. Преимуществом таких конструкций является механическое крепление, которое, в отличие от клеевого, может быть сделано в любое время года.

Подсистема хорошо прячет строительные неровности, выполняя тем самым декоративные функции.

Помимо этого, она должна противостоять коррозии, крепко держать облицовочный материал, предотвращать попадание холодного воздуха.

Различные виды подсистемы для вентиляционных фасадов бывают смонтированные на:

• железобетон;
• кирпич;
• пенобетон.

Несущая конструкция может быть изготовлена из следующих материалов:

• оцинкованная сталь;
• нержавеющая сталь;
• алюминиевые сплавы.

Подсистемы, в зависимости от вида облицовочных материалов, могут быть сделаны под крепления из керамогранита или фасадных металлических и композитных кассет.

Крепления кронштейнов бывают:

• для межэтажных перекрытий;
• простой способ крепления.

Выбор подсистемы зависит от множества факторов: агрессивность внешней среды, облицовочный материал, несущая способность стен.

Под фиброцементные панели, например, подходит оцинкованный фасадный профиль. Для композитных металлов можно использовать оцинкованную фасадную систему, которая покрыта полимером Крона AL.

Под керамогранитные плиты размером 600х600 мм также подойдет оцинкованная подсистема. Монтаж, как и под фиброцементные панели, проводится с помощью кляммеров. Также рекомендуем ознакомиться с материалом о монтаже вентилируемых фасадов.

Плюсы алюминиевых подсистем:

• Длительный срок работы, легкость, надежность.
• Устойчивость к перепадам температур от -40 градусов до +80.
• Можно использовать материал для теплоизоляции толщиной не более 250 мм.
• L-образный кронштейн хуже проводит тепло по сравнению с U-образными типами, что предотвращает нагревание конструкции.
• Под них не нужно вырезать утеплители.
• Повышенная устойчивость к сейсмической активности.
• Удлинители для кронштейнов обеспечивают гладкую поверхность облицовочной части.
• Удлинители одного вида можно монтировать на протяжении всей поверхности фасада.
• Совместимы с светопрозрачными системами.

Плюсы подсистем из оцинкованной стали:

• Устойчивы к коррозии.
• Изолируют шум и тепло.
• Долго служат и не нуждаются в ремонте в течение 25-50 лет.
• Могут быть легко смонтированы в любой сезон года.
• Хорошо проветривают внутренние слои фасада.
• Могут быть монтированы на неровные стены, улучшая их вид.
• Стоят дешевле, чем другие подсистемы.
• Легко заменяются.

Преимущества алюминия – легкость, прочность, возможность создания разнообразных форм

Устройство системы вентилируемого навесного фасада

Вентилируемый фасад дома состоит из таких прослоек:

• каркасной подсистемы;
• изоляционного слоя;
• циркуляционного зазора;
• внешней декоративной оболочки.

Каркасная подсистема для вентиляционного фасада является несущей опорой для всей декоративно-защитной конструкции. Она надежно крепится к стене при помощи специальных элементов. Каркас состоит из алюминиевых экструдированных элементов в виде несущих профилей и кронштейнов, которые зафиксированы между собой при помощи заклепок, анкерных болтов для крепления к стене и элементов фиксации облицовки. Для этого могут использоваться кламмеры для керамогранита, салазки и икли – для фасадных кассет, заклепки – для фиброцемента и другие варианты.

Направляющие несущие профили применяются для крепления отделочных материалов. Они могут быть Т-, П- и Г-образными, длиной 3-6 м, что зависит от типа отделки и способа монтажа. Профили к стене крепятся при помощи кронштейнов

Благодаря элементам можно регулировать зазор между стеновой поверхностью и отделкой, что особенно важно для неровных оснований. Кронштейны могут быть опорными или несущими

Они должны иметь большую несущую способность, что необходимо для возможности выдерживать вес подсистемной конструкции и облицовки.

Система вентилируемого фасада представлена многослойной конструкцией, которая при помощи профилей и болтов крепится к наружной части стены здания

Подсистема в виде единого каркаса для дальнейшего крепления облицовки обеспечивает крепкое соединение всех слоев фасада, выполняя одновременно функцию переноса на стены здания веса облицовочных элементов, предотвращая вибрацию.

Устройство вентиляционного фасада: изоляция и декоративный слой

Изоляционная прослойка представлена многофункциональным компонентом, который осуществляет ветро-, паро-, тепло- и гидроизоляцию наружной поверхности стены. Здесь может использоваться несколько разных или один универсальный материал, который выполняет одновременно несколько функций. Он подбирается из расчета соответствия требованиям теплоизоляции, водонепроницаемости, пожароустойчивости и шумоизоляции.

Утепление вентилируемого фасада может осуществляться при помощи минеральной ваты, пенополиуретана или пенопласта. Толщина слоя должна составлять не менее 100 мм. Изоляционный слой фиксируется к стенам посредством использования механических болтов.

Внешняя декоративная оболочка вентфасада обеспечивает защиту нижних слоев от возможных механических повреждений

На теплоизоляционное покрытие укладывается пароизоляционная пленка, которая защищает утеплитель от проникновения влаги, сохраняя при этом эффективность испарения конденсата в окружающую среду.

Циркуляционный зазор представлен пространством между стеной и декоративной отделкой, благодаря которому обеспечивается нормальный воздухообмен, препятствующий накоплению влаги между поверхностями. Его величина может находиться в пределах 1-10 см, что определяется специальным расчетом, исходя из значений температуры, скорости движения воздушных масс и коэффициента теплообмена конструкции.

Циркуляционный зазор – это пространство между стеной и декоративной отделкой

Для создания хорошей проходимости воздушных масс в нижней и верхней частях облицовки монтируются вентиляционные решетки с защитными отверстиями для исключения попадания посторонних предметов в полость конструкции.

Строительство вентилируемого фасада завершается монтажом внешней декоративной оболочки, которая обеспечивает защиту нижних слоев вентфасада от всевозможных механических повреждений, негативного воздействия природных процессов и придает конструкции законченный презентабельный вид.

Материалом для производства и изготовления металлокассет служат:

• Листовая оцинкованная сталь;
• Листы нержавеющей стали;
• Листы алюминиевых сплавов;
• Листы цветных металлов меди и латуни;

Преимущества системы вентилируемого фасада из металлических кассет:

1. Современный и вид и элегантный дизайн фасада;
2. Высокая степень пожаробезопасности;
3. Высокий уровень безопасности — экологичность и нетоксичность системы;
4. Противостоит резким температурным перепадам, морозостойкость;
5. Фасадные кассеты — минимально подверженны влиянию агрессивной среды не ржавеет, не окисляется и не впитывает влагу;
6. Широкая цветовая гамма металлокассет для фасадов;
7. Простота монтажа не требуют затратной подготовки несущей стены здания, легко крепятся и собираются в общую конструкцию;
8. Позволяют создать уникальный дизайн любой сложности и конфигурации;
9. Высокая степень прочности и долговечности эксплуатация конструкции от 25 до 50 лет без обновления внешнего вида.

Для того, чтобы изготовить подобный проект, в первую очередь измеряется вся конструкция. Это позволяет точно определить количество облицовочного материала ведь он самый дорогостоящий компонент системы навесных вентилируемых фасадов. Без грамотного предварительного расчета мы не приступаем к основной работе. Безукоризненное изготовление элементов, влияет и на скорость монтажа, ведь металлокассеты должны идеально подгоняться друг другу только так создается внешняя привлекательность фасада. Весь раскрой металла осуществляется на специальном оборудовании и в строгом соответствии с технологией лазерной резки, поэтому и цена металлических кассет высока. Листы металла, обрабатываемые при помощи лазерного луча, имеют идеально ровный срез и точные размеры. Это упрощает дальнейшую подгонку и крепление. Кассеты монтируются без каких-либо зазоров, поверхность выглядит совершенной.

Внешние качества фасадной кассеты из металлических листов приобретают за счет специальных покрытий напыления порошковых красок. В зависимости от дизайнерской задумки, кассеты окрашиваются в тот или иной цвет или оттенок. Но, кроме того, что порошковая окраска дает отличные эстетические качества изделиям, она еще и выступает в качестве защитного слоя, способного оградить металл от атмосферных факторов, температурных воздействий, механических повреждений, коррозии и ультрафиолета. Еще один вариант внешней отделки металлических листов покрытие слоем цинка и окрашивание.

Особенно целесообразным применение фасадных металлических кассет является в случае, когда стены здания непрочные, пористые. Так, стена из пенобетона или керамзитобетона идеальная поверхность под навесные системы из металлокассет

К тому же их вес относительно мал, что немаловажно для таких типов несущих стен. Форма фасадных кассет может быть различна от квадратов до прямоугольников, но в любом случае они выступают одним из самых долговечных и надежных материалов для фасадных систем

Таблица 1. Оптимальные размеры металлокассет для вентилируемого фасада из листа 1.0, 1.2 мм

Размеры фасадных металлокассет открытого типа, толщина металла 1.0, 1.2 мм
	Ширина кассеты L, мм
375	500	600	900	1150	1400	1700
Высота кассеты H, мм	375
500
600
900
1150
1400
1700
		— Оптимальные размеры
		— Возможные размеры
		— По согласованию с производством ( до заказа)

Таблица 4. Оптимальные размеры металлокассет для вентилируемого фасада из листа 0.7

Размеры фасадных металлокассет закрытого типа, толщина металла 0.7, 0.8 мм
	Ширина кассеты L, мм
375	500	600	900	1150	1400	1700
Высота кассеты H, мм	375
500
600
800
		— Оптимальные размеры
		— Возможные размеры
		— По согласованию с производством ( до заказа)

Хочется отметить, что конечная стоимость строительства вентилируемого фасада из металлокассет зависит от качества сделанной геодезической съемки фасада, разработки проектной документации,  так как  переделать уже изготовленные металлокассеты в другой размер невозможно, то некачественная проектная документация или работа без нее приведет к значительным потерям на «брак».  В этом отношении вентилируемый фасад из алюминиевых композитных панелей обладает большей гибкостью.
