Карнизный и фронтонный свесы и их назначение
В зависимости от формы крыши у дома могут быть реализованы выпуски кровли как в карнизной области (вальмовая и шатровая конструкция), так и со стороны фронтона (щипцовые крыши).
Карнизный свес образован стропильной системой, выступающей относительно стен дома на определенное расстояние. Его значение определяется проектом или может быть задано по желанию застройщика. При наличии дополнительных вертикальных опор карнизный выпуск может выполнять функции навеса над крыльцом или небольшой веранды.
Фронтонный свес выполняется с торцевой (боковой) стороны здания. Его оптимальная ширина 60-70 см, минимальная — 30, максимальная не более 100 см. Несущей для выпуска является кровельная обрешетка, поэтому не рекомендуется делать его слишком широким.
Варианты выноса крыши: слева — карнизный, справа — фронтонный
И в том и другом случае свесы служат не только декоративным финишным элементом отделки дома, но и оберегает стены, цоколь и фундамент здания от чрезмерного намокания. Этот момент особенно важен при использовании в качестве фасадного материала штукатурки, которая более прихотлива к влаге. Поэтому подшивать фронтоны и карнизы под крышей обязательно. В противном случае выступающая часть кровельного «пирога» становится уязвима к дождю и ветру. Открытая деревянная конструкция и теплоизоляция могут прийти в негодность. Сильные порывы ветра в незащищенном месте могут ослабить крепеж кровли или вовсе сорвать материал. Правильная отделка выступающей части крыши не требует дальнейшего обслуживания в течение длительного периода эксплуатации.
Стропила
Чтобы подготовить стропила, необходимо определиться со способом нарезки древесины и установки каркаса для конструкции выступов.
Последовательность мероприятий при подготовке стропил:
- Предусмотреть их длину больше на 30-50 см от планируемой.
- Сформировать выступ, который бы соответствовал указанному размеру.
- Нарезать материал и обработать края стропил: — вертикальный срез — с целью подшивки по стропилам; — вертикальный и горизонтальный срезы — в ходе создания коробки. Следует заметить, что при неожиданном увеличении ширины свеса перед монтажом, стропила необходимо удлинить, воспользовавшись брусьями − «кобылками».
- Добиться ровной линии свеса.
Ошибки во время подшивкикрыши.
Работа с софитами доставляет истинное удовольствие мастерам своего дела. Простота сборки привлекает многих непрофессионалов к процессу активного их использования. На основе популярных ошибок, совершаемых ими дадим ряд полезных рекомендаций:
- Соблюдаем процесс монтажа, добиваемся аккуратности в оформлении.
- Надежно фиксируем софитные панели. Не экономим на крепежных деталях. Иначе – сильный ветер сорвет всю конструкцию;
- Подшивку выполняем после установки водостоков, по окончанию оформления, утепления внешних стен;
- Используем нержавеющие крепежные элементы, чтобы пятна ржавчины не испортили эстетический вид.
- Соблюдаем технологический зазор – крепим панели с отступами.
Таким образом, оформляя свой дом, делая косметический ремонт, нужно разумно подойти к выбору строительного материала. Не покупать, например, слишком тонкую вагонку или неподходящую по техническим параметрам струганую доску.
При отсутствии опыта лучше не учиться на своих ошибках самому, привлекать к процессу оформления специалистов своего дела – строителей, архитекторов, дизайнеров. Только так можно сделать своё жилище модным, стильным, элегантным, а не испортить дорогой строительный материал.
Узлы крепления
Чтобы подшивка карниза была правильной и имела требуемый эстетический эффект, следует знать определенные тонкости.
Типы сопряжения несущих элементов
По затяжке
В этом случае служить нижней частью конструкции кровли может затяжка или же нижний пояс фермы. Вам в любом случае нужно будет определиться с шагом ферм. Примерное значение шага конструкции составляет от 50 до 80 см. В этом случае длина панели будет примерно 3 метра. Если провести несложные подсчеты, определите, что панель потребуется подрезать в местах крепления.
Чтобы проверить ровность плоскости внизу несущей конструкции, натяните по ним нить. Ее следует натягивать по крайним точкам карниза. Если в каком-то месте высотные отметки не будут соответствовать, их нужно будет выровнять и делается это при помощи набивания планок.
По стропильной ноге
Этот способ является самым распространенным узлом. В этом случае нужно проверить подрезку стропил на соответствие уровню. Для фиксации карниза требуется взять две планки, имеющие размер 10*4 см. Одну из них нужно прикрепить к стропильной ноге, а вторую к стене здания. Низ планки должен быть на одном и том же уровне. Крепление планок можно выполнить и при помощи гвоздей.
Увеличение карниза
Если посмотреть видео отделки карниза сайдингом, то станет понятно, что в определенных случаях следует расширять линию карниза. Это особенно актуально, если речь идет о реконструируемых зданиях. В таком здании следует скрывать стягивающие дом элементы или усилительные элементы. Что делать в таком случае?
Для этого нужно к стене и стропилам прикрепить дополнительный несущий каркас. К такой консольной конструкции прикрепите карнизный сайдинг. Снизу его нужно будет обшить перфорированной панелью для улучшения вентиляции. Сбоку конструкцию обшивайте обыкновенными панелями для отделки фасада.

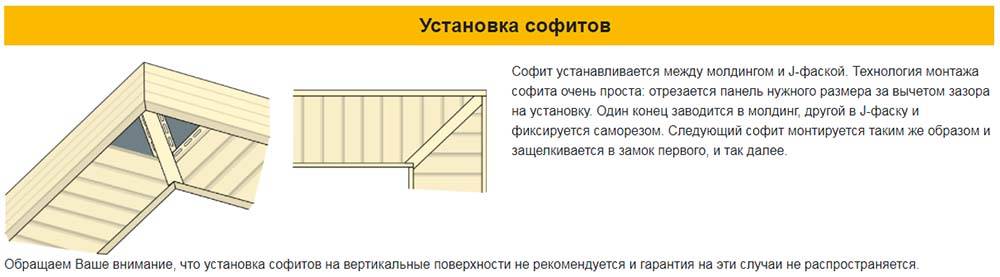

Установка софитов
Инструменты и приспособления. Вам потребуются:
- Молоток.
- Шуруповерт.
- Строительный/лазерный уровень.
- Ножницы по металлу или специальный нож для разрезания сайдинга.
Особенности монтажа софитов для подшивки кровли
Большинство инструкций и видео по монтажу софитов для подшивки кровли своими руками поясняют процесс установки горизонтальных панелей на карнизные и фронтонные свесы двускатных крыш. Это простая и понятная технология, не требующая особых навыков и специализированных инструментов. Установка панелей имеет ряд особенностей в тех случаях, когда архитектура кровли более сложная — с перепадами, поворотами, углами и т. д.
Подшивка софитами поворотов и наружных углов кровли
При монтаже софитов производитель рекомендует в качестве направляющих использовать молдинги и J-фаски. Однако для оформления стыка панелей разных свесов вальмовой или шатровой крыши потребуется дополнительный доборный элемент — H-профиль:
Он крепится на углах свесов и дает возможность аккуратно состыковать в горизонтальной плоскости софиты для подшивки кровли. На фото видно, как при этом оформляется стык:
При необходимости H-профиль можно заменить двумя J-профилями. Край каждой панели, входящей в стыковочную направляющую, обрезается под углом примерно 45о. Рекомендуется для каждого поворота кровли заранее сделать точный шаблон.
Почему стоит выбрать софиты
Софиты для свесов — это те же сайдинговые панели для фронтона, но лучше. Их производят из винила или металла. Можно отметить следующие преимущества такого изделия:
- Софиты изготавливают как в перфорированном, так и в сплошном виде.
- Перфорирование материала для фронтона может быть цельным или идущим по центральной части детали.
- Перфорированными панелями обшивают увеличенный карниз, а цельными — карниз фронтона.
- Софиты обладают привлекательным внешним видом, их легко обрабатывать и обрезать.
- Вес винилового изделия для свесов небольшой, материал просто монтируется, отличается долговечностью, не подвержен коррозии.
- Алюминиевые софиты для свесов выполнены из цельного листа с декоративным слоем.
Софиты для свесов — это те же сайдинговые панели для фронтона, но лучше
Советы и рекомендации
- Если требуется подрезка стропил, то она изначально выполняется на одном уровне.
Для предотвращения появления плесени и грибка участки свеса обязательно обрабатываются защитными составами.
Независимо от монтируемого материала, между облицовкой и нижним участком свеса оставляется промежуток, обеспечивающий вентиляцию.
Принцип работы подкровельной вентиляции через свесы
Учитывается расширение панелей, поэтому саморез вкручивается не до конца, а с зазором не менее 1 мм.
Обрезка деталей производится болгаркой, а небольшая подрезка – ножницами по металлу.
Хотя подшивка крыши не самая сложная процедура, несоблюдение правил и рекомендаций, а также нарушение технологии повлекут за собой неприятные последствия.
Источник
Советы и рекомендации
Владельцу дома желательно учитывать советы и рекомендации людей, которые уже делали подшивку свесов сайдингом. Эти рекомендации ответят на многие спорные вопросы и помогут в процессе работы:
Расстояние между крепежными элементами (саморезы, гвозди) по длине профиля не должно превышать 35 см. Большее количество креплений приведёт к лишним затратам, а из-за меньшего могут произойти провисания.
С момента покупки и до начала монтажных работ сайдинг нужно хранить под светонепроницаемой полиэтиленовой плёнкой на улице
Под нижними листами располагаются бруски или доски, чтобы материал не контактировал с землёй.
Важно аккуратно работать с замками расположенными на профилях и панелях. При излишнем давлении они могут сломаться.
Чтобы ровно нарезать профиля и пластины используется болгарка
Простые подрезки осуществляются с помощью ножниц по металлу.
Для создания хорошей вентиляции, в сайдинг вставляют специальные вентиляционные решетки. Они обеспечат циркуляцию воздуха между сайдингом, утеплителем (при его наличии) и кровельным покрытием.
Вентиляционные решетки Источник itsallfare.com
- Перед тем как монтировать сайдинг, крышу требуется утеплить.
- Многие строители промазывают стыки панелей с помощью герметика. Этого делать не нужно.
При загрязнении панелей пылью или грязью, их можно привести в порядок с помощью влажной тряпки с добавлением поющего раствора. Нельзя очищать стыки панелей с помощью металлических щёток и мощных химических веществ.
Цветовые варианты сайдинга
Среди всех представленных вариантов сайдинга сегодня можно выделить 3 основные группы:
- глянцевая пастельная;
- глянцевая яркая;
- белая.
Подбор цвета сайдинга сегодня под цвет кровли может быть либо нюансным, либо контрастным. Кроме того, облицовка фасада сайдингом может быть выполнена из двух оттенков панелей. Для того чтобы самостоятельно не делать выбор, можно воспользоваться примерами, которые предлагают фирмы производители.
Либо воспользоваться услугами опытных дизайнеров, которые подойдут к выбору решения основательно и сделают дом максимально привлекательным и оригинальным.
Этап. Важные тонкости применения крепежа
Давайте рассмотрим, какое крепление лучше всего подходит для этой задачи. Так, для монтажа софитов нужны антикоррозийные шурупы или гвозди (но только антикоррозийные). Дело в том, что софиты будут все 365 дней в году иметь прямой контакт с открытой атмосферой. А в особо дождливые дни влажность воздуха достаточно высока.
Шляпка у гвоздей и шурупов в диаметре должна быть не уже 8 мм, а ножка – 3 мм. Движение панели в процессе монтажа обязано быть свободным Правильно ли вы все сделали, поможет проверить обычная копеечная монета, которая, если все сделано правильно, поместится между шляпкой и панелью. А между крепежом и поверхностью панели оставляют не менее 1 мм:
Гвоздь старайтесь не забивать глубоко – необходимо оставить 1 мм между сайдингом и низом шляпки гвоздя. Прибивать гвозди лучше на расстоянии 40-60 см друг от друга – так, чтобы панели смогли свободно двигаться.
Забивайте их прямо в центре прорези, и ни в коем случае не на конце, иначе испортите панель обшивки. На всех стыках и ограничителях на конце профилей обязательно оставляйте минимальный зазор в 5 мм, а если работаете в холодную погоду – то все 6 мм.
Чем подшивать свесы кровли
У самых дешевых материалов – досок, фанеры и профнастила – недостатки перевешивают достоинства: дерево гниет и деформируется, а профнастил создает сложности с вентиляцией. Да и внешний вид получается весьма посредственным, что особенно заметно на фронтонных свесах, поскольку они хорошо просматриваются. Для аккуратной подшивки лучше использовать специальные кровельные софиты – металлические или полимерные панели с перфорацией или без. Самый бюджетный вариант – софиты из поливинилхлорида (ПВХ): они дешевле металлических, мало весят, не ржавеют и очень удобны в работе. Такие софиты выпускает российская корпорация ТЕХНОНИКОЛЬ – ее продукция намного дешевле импортных аналогов и не уступает им по качеству. Софиты ТЕХНОНИКОЛЬ изготавливаются на немецком оборудовании и проходят обязательные испытания на прочность и долговечность. Поливинилхлорид – очень прочный и беспроблемый материал, его часто используют в строительстве и отделке. Качественный ПВХ выдерживает перепады температур от -50 до +50 градусов, устойчив к ультрафиолету, не требует практически никакого ухода. В производстве софитов ТЕХНОНИКОЛЬ используется технология коэкструзии: при высокой температуре сплавляются два слоя ПВХ разного состава и плотности, получившийся материал сочетает высокую прочность и стабильность формы и цвета. Гарантийный срок службы софитов ТЕХНОНИКОЛЬ с полным сохранением цвета и геометрии – 30 лет, на практике срок службы может достигать 50 лет. Дополнительные плюсы – достойный внешний вид и простота монтажа: подшить кровлю можно самостоятельно, для этого не потребуются сложные инструменты и много времени.
Кровля с софитами ТЕХНОНИКОЛЬ
Расчет софитов
Длина софитов обычно превышает ширину свеса (элементы крепятся от стены к краю свеса, чтобы крепежные отверстия попадали на обрешетку кровли), поэтому планки потребуется нарезать под конкретный размер. Чтобы правильно рассчитать общую потребность, необходимо замерить площадь свеса. При раскройке софитов учитывайте вспомогательные элементы и зазор 1-2 мм.
В качестве вспомогательных крепежных элементов могут использоваться молдинги, J-фаски или два J-профиля. Расчет этих элементов производится по измерению периметра кровли. При подшивке карнизов отдельно рассчитывается количество перфорированных планок, стандартное соотношение составляет 1 к 2. Общая площадь вентиляционных отверстия на софитах должна быть равно 1/150 от вентилируемого объема с учетом уже существующих вентиляционных отверстий.
Варианты крепления софитов с различными доборными элементами.
Обшивка карниза сайдингом
Отделка карниза сайдингом своими руками требует соблюдения мастером нескольких правил:
До непосредственного момента установки софиты нужно правильно хранить: температура не превышает 60 градусов и ограничен доступ прямого солнечного излучения;
Уже установленные элементы должны свободно двигаться в горизонтальном направлении;
Осуществлять крепление панелей нужно с большой осторожностью, не затягивая сильно, дабы не повредить материал, иначе хоть немного лопнувшая от большого усилия при затягивании панель сайдинга может окончательно разрушиться;
Лучшее средство для крепежа – это обычные саморезы;
Между шляпкой и сайдингом оставляется небольшой зазор примерно равный 1 мм;
Между сайдингом и угловыми элементами короба, а также между каркасом и панелями не рекомендуется использование герметических средств;
Необходимые инструменты
Монтаж сайдинга требует минимального количества инструментов и материалов:
- Шуруповерт и саморезы – для закрепления сайдинга;
- Ножницы по металлу или нож – для резания его на нужные части;
- Нить или уровень (строительный) – для более точного монтажа;
- Молоток;
- Сайдинг: металлический, виниловый, деревянный;
- Уголковые элементы;
- Профиль или деревянные бруски для создания короба-каркаса;
Монтаж
Монтаж карниза дома своими руками может произвести любой, соблюдая последовательность:
- Сначала собирается короб, который является каркасом для крепления софитов. Обычно это профиль из алюминия либо из дерева. К карнизной доске прикручиваются две основные планки, на которые уже присоединяются планки профиля нужной формы и размера. Сооружение коробки и обшивка всего карниза может быть двух видов: горизонтальный каркас или вариант для крыш с одним скатом. В первом случае каркас монтируется на стене и стропилах, в месте, где скаты крыши сходятся, кладется панель или просто доска. Во втором случае карниз обшивается прямо по стропилам. Главное при этом найти правильный угол для карниза, такой, чтобы он был равен углу наклона ската крыши.
- Далее выполняется обшивка каркаса сайдингом. Для более успешного проведения монтажа на стропильных ногах делаются спилы. Важным условием является параллельность спилов и стен здания. Нижние части стропил пилятся вертикально: так, чтобы они тоже могли быть скрыты обшивкой. Подбирать сайдинг нужно исходя из практичности, долговечности и внешнего соответствия общему стилю строения.
Некоторые советы по монтажу:
- Утеплять стены, а также производить установку коммуникационных сетей нужно до того, как начинается отделка карниза сайдингом;
- Не нужно использовать герметические средства: слишком мягкие составы не будут держаться при изменении размера сайдинга под воздействием температур, а слишком твердый не даст менять панели размер и трансформироваться, что вызовет ее разрушение;
- Нельзя воздействовать на сайдинг огнем: он начнет плавиться;
- Сайдинг нужно сделать прежде возведения водосточной системы;
- Если на любом этапе монтажа применяется дерево перед тем, как пустить его в работу, надо тщательно его проверить: недостаточно высушенное, сырое дерево будет впоследствии коробиться, и такая конструкция не прослужит долго;
Сайдинг – современный универсальный материал, получающий повсеместное распространение благодаря своим уникальным свойствам. Это не только красивое, но и практичное решение. Сайдинг позволяет скрыть изъяны и лишние детали конструкции, защищает карниз и свесы крыши. Благодаря разнообразию материалов для сайдинга и огромной цветовой гамме он используется для создания многих современных архитектурных стилей. Монтаж данного материала относительно легок. Все это делает сайдинг лучшим решением, доступным большой массе людей.
Отделка карниза сайдингом своими руками – пошаговая инструкция. Отделка дома таким материалом, как сайдинг – это отличное решение для каждого здания, будь это цех или частный дом. Не только стены можно украсить такой отделкой. Даже карнизные выступы стали отделывать сайдингом. Давайте рассмотрим, как выполнить отделку карниза сайдингом своими руками.
Виды сайдинговых панелей
Деревянный сайдинг
Этот вид сайдинга выглядит очень эстетично и дорого. Его легко смонтировать и не понадобятся дополнительные изделия.
Но… Карнизу свойственно собирать конденсат. Потому деревянные изделия будут подвергаться постоянному воздействию влаги.
А так как находится карниз на улице, то температурное воздействие тоже имеет место быть. Два этих фактора неминуемо приведут к разрушению древесины.
Обшивка карнизов сайдингом из дерева. На фото вид снизу.
Металлический сайдинг
Потому как подшить карниз сайдингом из дерева не совсем выгодно попробуем что-то другое.
Металл очень прочный и внушающий доверие материал. Но из-за того же конденсата он начинает ржаветь, даже не смотря на слой оцинковки.
В результате просматриваются рыжие пятна ржавчины. Эстетика теряется, а вместе с ней пропадает и прочность конструкции.
Обшивка карниза сайдингом металлическим. Вид снизу.
Можно, конечно приобрести медный профиль. Он устойчив к коррозии и обладает прекрасным, благородным оттенком. Только вот перед тем, как подшить карниз сайдингом данного вида, стоит вспомнить о цене. А она сравнительно высокая.
Виниловый сайдинг
Оба предыдущих варианта отличает еще и достаточно высокая цена. Виниловый сайдинг более широко распространен в строительстве во многом благодаря своей влагоустойчивости.
Поливинилхлорид, из которого изготовлен данный вид сайдинга обладает:
- достаточной прочностью;
- влаго- и термоустойчивостью;
- приятной ценовой политикой;
- разнообразием цветовой гаммы;
- удобством монтажа;
- для установки не нужна многострочная инструкция;
Нужно учесть, что сам сайдинг, как таковой, для отделки именно карнизов не подходит. Для этой цели созданы специальные изделия — софиты.
Это перфорированные или глухие панели из ПВХ, которые созданы для защиты карниза здания от излишней влаги.
Существует несколько видов софитов, различающихся степенью перфорации:
без перфорации;
Софит без перфорации
с частичной перфорацией;
Софит с частичной перфорацией
с полной перфорацией;
Софит с полной перфорацией
Перфорация служит для вентиляции карнизного пространства. Для того чтобы обшивка сайдингом карнизов была подобрана правильно необходимо ознакомится с проектом. Исходя из инженерного решения узла карниза, можно определить степень его возможного увлажнения.
Так же используя проект можно подобрать цвет изделия, которым будет производиться отделка карниза сайдингом.
Наибольшей популярностью пользуются софиты с совмещенной перфорацией. Они хорошо способствуют вентиляции, при этом, не давая влаге проникнуть вовнутрь.
Особенно актуальна хорошая вентиляция в деревянных домах. От избытка конденсата древесина загнивается, что сказывается на ее несущей способности. Металлический каркас влага так же не пожалеет. Ржавчина не только «съест» полезную площадь элементов, а и испортит внешний вид строения.
При теплом чердачном помещении целесообразней подшить свесы цельными софитами. Они не дадут проникать холодному воздуху вовнутрь, и защитят кровлю от влаги снаружи.
Полностью перфорированные панели служат для усиленной вентиляции. В этом случае вся панель способствуют движению воздушных масс. Применяется такой вид панелей для кровель со сплошным, невентилируемым настилом. Например, для кровель из битумной черепицы или кровель, покрытых рулонными материалами.
Как выбрать софиты и посчитать количество
Здесь все несложно. Софиты бывают сплошными, частично или полностью перфорированными. Для карнизных свесов используют перфорированные софиты, степень перфорации зависит от особенностей кровли: чем меньше угол наклона ската, тем сильнее должен быть приток воздуха. Фронтонные свесы подшивают софитами без перфорации – для защиты от воды. Сплошные софиты иногда используют и для оформления потолков в нежилых помещениях – на террасах, в беседках, гаражах и пр.
Софит без перфорации
Софит с частичной перфорацией
Полностью перфорированный софит
Для монтажа софитов требуются специальные H- и J-профили из ПВХ – они есть в ассортименте ТЕХНОНИКОЛЬ. H-профиль нужен для соединения панелей между собой и скрытия швов, J-профиль – направляющий для обрамления горизонтальных панелей.
Для подсчета количества материалов вам потребуется определиться с формой свесов и вычислить их площадь. Существуют два метода подшивки карнизных свесов: по стропилам – для кровель с широкими свесами и/или небольшим уклоном скатов, и по коробу – для крутых кровель. В первом случае по стропилам набивается обрешетка из деревянных брусков, и подшивка крепятся к ней. Плоскость подшивки повторяет угол наклона кровли.
Подшивка кровли по стропилам
Во втором варианте сооружают короб из брусьев и монтируют подшивку по нему, плоскость подшивки получается перпендикулярной стене. Ко второму способу прибегают чаще. Определившись со способом подшивки свесов, измерьте их длину и ширину, вычислите площадь. Помочь в расчете количества софитов вам смогут специалисты ТЕХНОНИКОЛЬ.
Подшивка кровли по коробу
Стоит ли обшивать карниз?
Вид балок и опор, которые находятся под крышей, может испортить весь дизайн постройки. Чтобы не оставлять карнизы «голыми», можно использовать множество различных материалов, которые применяют в качестве облицовки непосредственно для зданий. Это поможет не только улучшить внешний вид здания, но и защитить элементы крепления кровли. Если все материалы подобраны правильно, а работы выполнены корректно, крыша прослужит длительное время без необходимости в ремонте.
Довольно часто для таких декоративных работ используют обычный сайдинг, которым облицовывают стены постройки. Он имеет отличные защитные свойства и выглядит довольно неплохо даже при монтаже в горизонтальном положении. Но перед тем как начать монтажные работы, нужно разобраться, какой тип сайдинга подойдет лучше всего, а какой не стоит применять в таких случаях.
Комплектация софитов
При проведении монтажа софитовых панелей всегда используются дополнительные профильные элементы, которые имеют разную функцию:
- J-профиль. Это вариант для закрепления краев панелей, он фиксирует конструкцию в заданном положении, стыкует две подшивные панели по длине и выделяет границу карнизного свеса.
- L-панель. Требуется для лобовой доски и позволяет подшить кровлю под углом.
- Н-профиль. Применяется для стыкования софитов в трудных местах, например, угловых зонах, где нет возможности использовать замковое соединение, а также в случаях, когда длина подшивки составляет более 800 см, он придает конструкции жесткость. Выступает как маскирующий элемент и дает возможность сгладить неровно обрезанные края подшивного материала.
- F-профиль.Он фиксирует софит и сверху, и снизу. Креплении происходит по вертикальной линии стены, панели прочно удерживаются в одном положении.
- Финишная планка. Оформляет верхний край софитовых элементов, которые крепятся на ветровой доске.
- Профиль внешнего (наружного) угла. Фиксируют стык нижнего края ветровой доски и обрешетки свеса.
- Профиль внутреннего угла. Используется в домах Г- и П-образной формы и в случаях, когда крыльцо или веранда выступают за пределы фасада дома.
- J-фаска. Широкий профиль S-образной формы, в которой устанавливается передняя часть софитов. Позволяет подшить свес перпендикулярно стене.
Фурнитурные детали могут и иметь и другие виды, их тип зависит от конструкции свеса, некоторые профили могут взаимозаменяться.
