Все о проектировании вентилируемого фасада

Стоимость монтажа вентилированных фасадов

Рассмотрим, как рассчитать количество материала и общую стоимость проекта вентфасада.

Пример расчета количества материала для монтажа навесного вентилируемого фасада частного дома:

Дано:

• дом одноэтажный;
• общая площадь 80 м.кв.;
• материал строительства – пеноблок конструктивный (плотность 900 кг/м.кв.);
• размеры дома 10х8 м.п.;
• высота стены – 3 м.п.;
• площадь окон:

Задача:

Обустройство вентиляционного фасада с заданными параметрами:

• утеплитель – базальтовая вата;
• толщина утеплителя – 50 мм;
• облицовочный материал – металлический сайдинг.

Расчет:

• рассчитываем площадь поверхности, которую нужно закрыть навесным фасадом:
• общая площадь стен – площадь окон и дверей = 98 м.кв.
• рассчитываем потребность в материалах:

Монтаж вентилируемых фасадов – цена за м2 стены с работой (в таблице приведены ориентировочные данные)

Вид облицовочного материала	Стоимость, руб/м.кв.
Керамогранит	2960
Фиброцементные плиты	3170
Профнастил (профлист)/td>	2530
Композитные панели	3480
Керамогранит (межэтажная система)	3030
Керамогранит (лайт)	2890

Облицовояный материал для навесного вентфасада

Типичные ошибки при монтаже вентилированного фасада

• ошибки в расчетах. Вследствие которых, каркас не справляется с нагрузкой;
• использование деформированных элементов;
• изменение технологии устройства системы направляющих;
• неразумная экономия на материале, крепежах и инструментах;
• использование некачественного утеплителя;
• нарушение техники безопасности.

Советы по монтажу навесного вентилируемого фасада

• лучше доверить расчет и проектирование системы профессионалам, т.к. без опыта установить своими руками трудно;
• проверяйте качество дюбелей до начала работы;
• погрешность монтажа должна находиться в допустимых пределах;
• установка паронитовой прокладки между стеной и кронштейном уменьшит теплопотери и позволит скомпенсировать движение системы в период эксплуатации;
• монтаж вентфасада относится к сложным работам, поэтому для их выполнения целесообразно привлекать серьезные компании, имеющие авторитет на строительном рынке.

Правильно установленный и смонтированный вентилированный фасад – повысит энергоэффективность дома и улучшит его внешний облик (экстерьер).

Критерии выбора кровли

– Назначение здания – для промышленных и хозяйственных строений не рационально приобретать дорогое покрытие, а вот на зданиях жилого назначения экономить не стоит.

– Проектные нагрузки – подбор материала кровли выполняется с учетом предполагаемых ветровых и снеговых нагрузок. При этом покрытие не должно производить избыточных нагрузок на основание и стропила. При проектировании необходимо учитывать работу системы в комплексе. Учесть какие будут применяться материалы для утепления и пароизоляции. Нужно продумать системы водоотведения и предотвращения внезапного падения снега.

– Форма крыши – при использовании листовых материалов для сложных конфигураций крыш будет оставаться много обрезков, лучше остановиться на мягких типах кровельных материалов, например, битумная черепица, либо других видах покрытия с минимальными отходами при монтаже.

-Угол наклона скатов – стоит учитывать, так как для каждого материала производители указывают минимально допустимый уклон, что гарантирует оптимальный водоотвод.

-Эксплуатационные характеристики – к ним относятся прочность, жесткость, пожаробезопасность, устойчивость к механическим воздействиям и коррозионная стойкость, возможность обслуживания гарантийный срок службы.

-Эстетические показатели – здесь все полностью зависит от предпочтений заказчика и фантазии архитектора здания.

– Цена – учитывает расходы на кровельные материалы, систему стропил, доборные и крепежные элементы, а также их монтаж.

Критерии выбора кровли

Монтаж тепло-, паро- и ветрозащиты

Шаг 1. Укладывают плиту теплоизоляционного материала на стену так, чтобы минвата (или пенопласт) располагалась между несущими профилями и опиралась на кронштейны. Полотна теплоизолятора устанавливают так, чтобы обеспечить перевязку стыков.

Укладка и крепление утеплителя

Шаг 2. Высверливают сквозь теплоизолятор отверстия в стене так, чтобы на 1 плиту приходилось не менее 5 точек крепления (в каждом углу и посередине).

Шаг 3. Крепят плиту пластиковыми тарельчатыми дюбелями, вбивая их в высверленные отверстия.

Поверх утеплителя устанавливают пароизоляционную мембрану или ветробарьер. Можно одновременно монтировать оба материала. Выбор варианта защиты стен зависит от климатических условий региона проживания. Для районов с высокой влажностью воздуха (морской климат) обязателен монтаж пароизоляции. Важный момент: полотна паро- и ветрозащиты укладывают с нахлестом в 10-15 см.

Шаг 4. Полотно ветрозащиты крепят к профилю, установленному в верхней части стены. Опускают рулон вниз, закрывая теплоизолятор.

Монтаж пароизоляции

Шаг 5. С помощью шуруповерта и саморезов крепят полотно к несущим профилям.

Фиксация полотна

Изоляция крепится с нахлестом

Шаг 6. Ножницами или ножом отрезают оставшуюся часть рулона. Повторяют процедуру укладки ветрозащиты до тех пор, пока не будет закрыта вся стена.

Вывод плоскости вертикальной обрешетки

Шаг 1. К кронштейнам горизонтальной обрешетки с помощью саморезов крепят вертикально устанавливаемые шляпные профили шириной 6,5 или 8 см. Обеспечивают создание ровной поверхности, регулярно проверяя вертикаль с помощью отвеса.

Все профили этого уровня обрешетки должны быть расположены по вертикальным стыкам металлокассет. Расстояние между опорами каркаса должно строго выдерживаться.

Шаг 2. К нижнему горизонтальному профилю с помощью саморезов и шуруповерта крепят цокольный отлив.

Монтаж каркаса

Шаг 3. Вдоль верхней кромки отлива по всей длине стены устанавливают начальную планку.

Монтаж начального профиля

Вентилируемый фасад Изовер – особенности продукции

Вентилируемый фасад в разрезе.

Конструкция isover вентфасад разработана с учетом конструктивных особенностей навесного фасада частного дома и принципов его функционирования.

Сегодня isover вентфасад включает в себя:

1. isover вентфасад – верх – для облицовки верхнего слоя наружных стен.
2. изовер вентфасад низ — для отделки цокольной части наружных стен.
3. isover вентфасад – моно – для создания конструкции на базе одного слоя.
4. isover вентфасад оптима – также для сооружения однослойной конструкции, где будет предусмотрен зазор для воздухообмена (для дома с числом этажей не более четырех).

Чаще всего комбинируют первый и второй вариант фасадов и этому есть объяснения:

1. Удается добиться максимального сбережения тепла.
2. Облицовка демонстрирует устойчивость к огню.
3. Наружные стены сохраняются на протяжении нескольких десятков лет в целости.
4. Зазор между слоями способствует естественному воздухообмену, создавая приятный для нахождения внутри помещения микроклимат.
5. Плиты имеют небольшой вес, поэтому монтаж не потребует использования многочисленных крепежных элементов.

Сегодня продукция isover вентфасад считается наиболее оправданным решением в отношении затрат и демонстрируемых эксплуатационных характеристик для частного дома.

Требования к конструкциям вентилируемого фасада согласно СНиП

Пожарная безопасность — это одно из главных требований к вентилируемым фасадам, впрочем, как и к другим системам для наружного утепления. Регламентирует процесс разработки проекта вентфасада Техническое свидетельство ФГУ ФЦС Росстроя. В нем устанавливаются требования ко всем элементам и к системе в целом. Законодательно, требования к конструкциям закреплены в СП 23-101-2000. В документе речь идет о проектировании тепловой защиты различных типов зданий. В СНиП 23-02-2003 также регламентируется тепловая защита зданий.

Между подцоколем и фасадом оставляем зазор не менее 2,5см

Без пожарных испытаний конструкции такого типа нельзя считать безопасными. После прохождения специальных тестов определяется возможная высотность зданий, для их монтирования. По результатам проверок выдается заключение о пожарной безопасности системы.

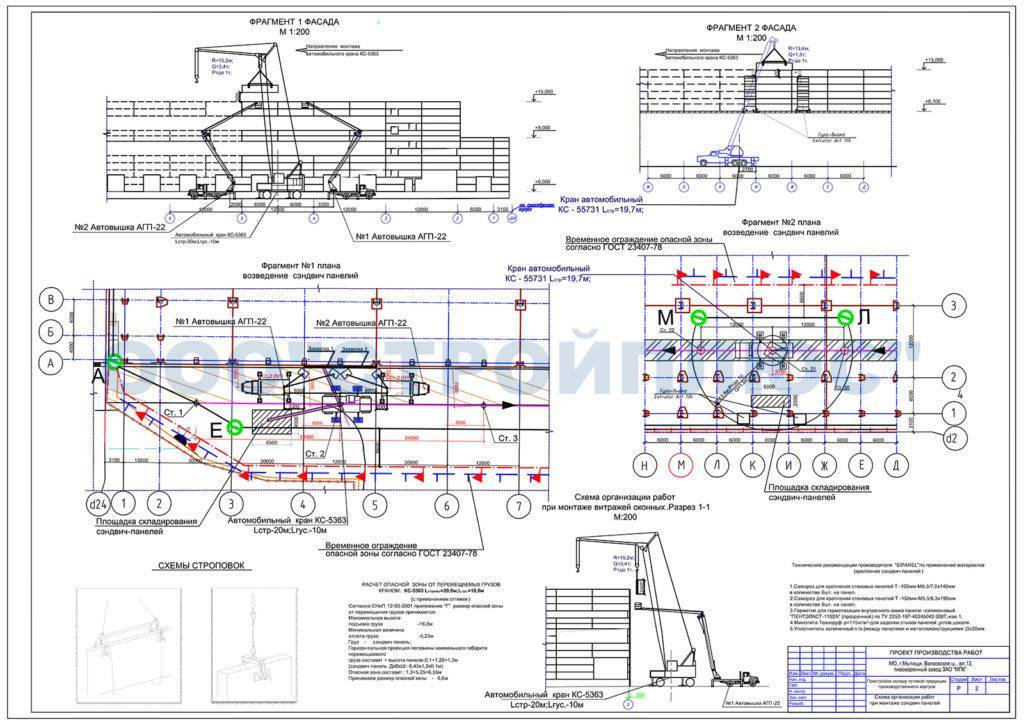

Проектно-сметная документация на вентилируемые фасады разрабатывается для каждого объекта отдельно. Основой для нее служит задание с информацией о соответствии системы СНиПам. Утверждается задание заказчиком и включает в себя:

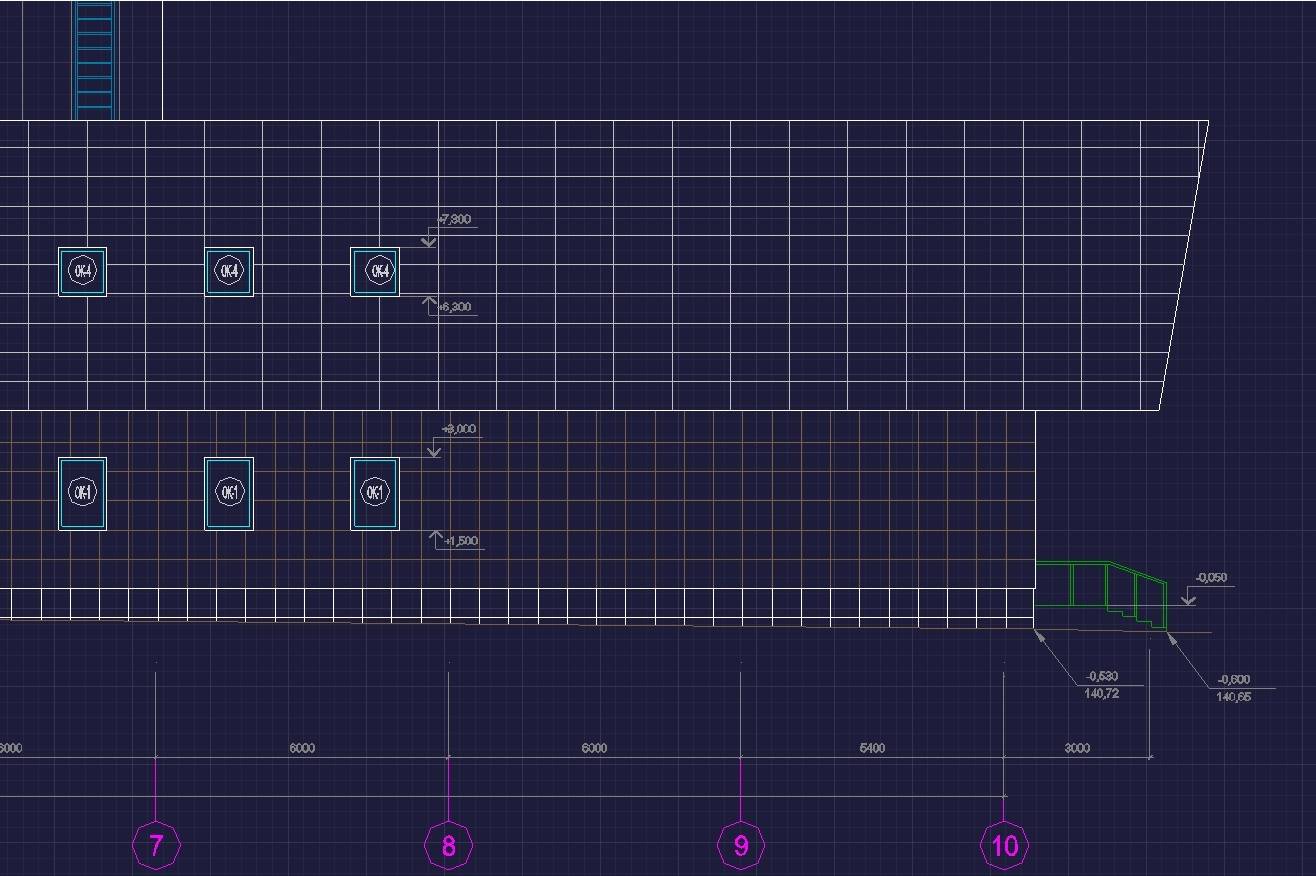

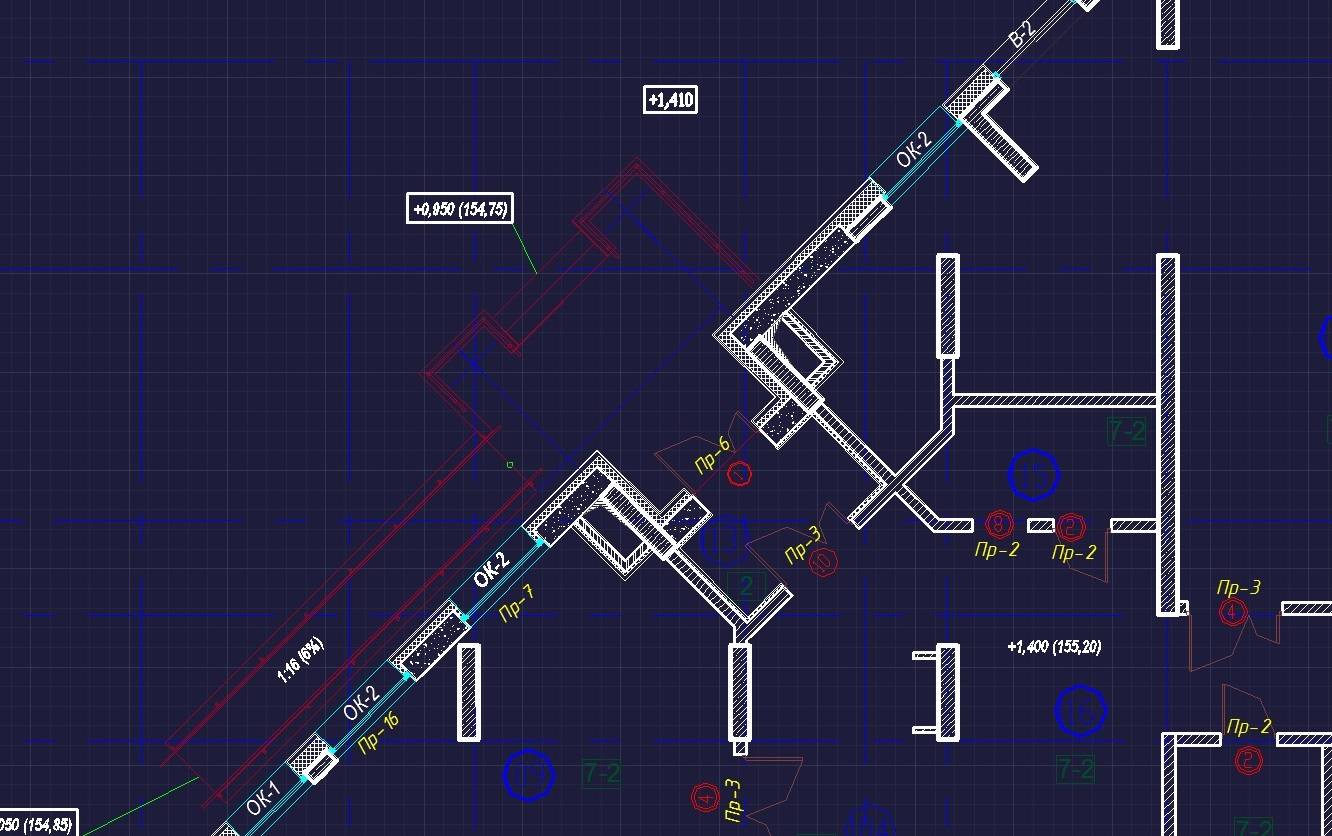

• Список архитектурных чертежей фасада.

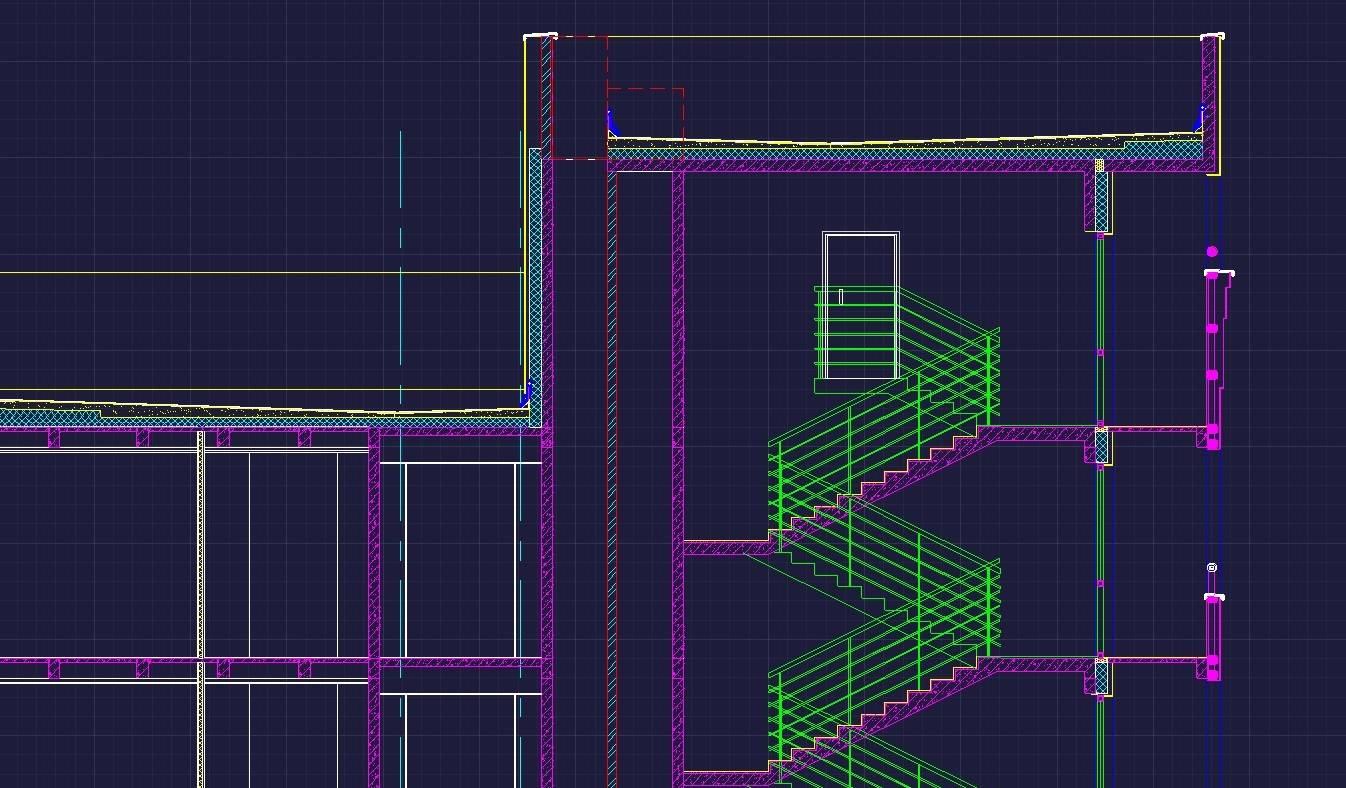

• Строительные чертежи внешних стен.

От качества монтажа зависит долговечность облицовки. Вентилируемая внешняя отделка — это многослойная конструкция взаимосвязанных элементов. При выходе из строя одного из них, быстро приходят в негодность остальные. Отклонения от правил монтажа могут спровоцировать:

• искажение несущей системы каркаса;
• намокание теплоизолирующего материала или его отслоение от стены;
• затекание воды;
• нивелирование работы вентиляционного канала.

Технология отделки фасада

Монтаж вентилируемых фасадов выглядит так – на поверхность внешних стен строения устанавливается навесной фасад многослойного типа. Монтажник вентилируемых фасадов создает проект вентилируемого фасада, а также несущий каркас, который делается из металлической основы.

Инструменты

Перед тем как начать монтаж вентилируемых фасадов стоит подготовить комплектующие для вентилируемого фасада.

Необходимые инструменты и материалы:

• профиль для вентилируемого фасада;
• мембрана водо и ветрозащитного типа;
• облицовочный материал;
• тарельчатые дюбели;
• перфоратор;
• средство антисептического типа;
• теплоизоляционные материалы;
• кронштейн для вентилируемых фасадов;
• шуруповерт;
• дюбели анкерного типа.

Крепежи для монтажа панелей вентилируемого фасадаНеобходимые инструменты

Подготовительные работы

Технология вентилируемого фасада предусматривает не только подготовку материалов для навесных вентилируемых фасадов, но и подготовительный этап. В этот этап должны входить следующие работы:

• подготовка стеновых перегородок к утеплению. Для начала рекомендуется проверить их состояние, смогут ли в них держаться крепежные элементы. Монтажник вентилируемых фасадов обязательно должен провести геодезическую фотосъемку для выявления общих параметров дома;
• обязательно делается проектирование вентилируемых фасадов и проведение теплоизоляции. Этот процесс включает определение типа, параметров и расположение утеплителя. Плиты теплоизоляции должны фиксироваться между собой плотно, чтобы воздушный зазор на вентилируемом фасаде был совсем небольшой;
• обязательно, перед тем как начать монтаж вентилируемого фасада, нужно сделать теплотехническую оценку.

Общая схема монтажа каркаса для фасада

Монтаж кронштейнов

Параметры кронштейнов напрямую связаны с размерами утеплительного материала и панелей, предназначенных для облицовочных работ.

Монтажник вентилируемых фасадов крепит кронштейны согласно следующим правилам:

• чтобы сделать места с отверстиями, следует использовать сверло, соответствующее параметрам анкерного дюбеля для фасада;
• чтобы организовать места с отверстиями в основаниях с несущим типом из кирпича с облегченным, пористым, пустотелым видом следует выбрать перфоратор с ударным режимом;
• размер отверстий следует делать на один см больше дюбеля.

Подготовка отверстий под крепление кронштейновУстановка кронштейнов

Монтаж фасадной направляющей

Параметры направляющей напрямую зависят от числа этажей здания, числа переходов на стене, а также от размера площади в м2. Монтажник вентилируемых фасадов при креплении направляющей обязательно должен соблюдать ряд важных правил:

• размер направляющей не выше одного этажа;
• самый небольшой зазор между направляющими не более 7—9 мм;
• зазор по горизонтали должен равняться длине материала для облицовки с вентилируемым фасадом.

Каркас для вентилируемого фасадаЭлементы каркаса

Монтаж облицовки

С учетом материала, подобранного для облицовки, его монтаж имеет определенные особенности:

• основа из металлических кассет — перед тем как будет сделана сборка этих элементов, на замок нужно приклеить двухстороннюю самоклеящуюся ленту. Далее кассетные изделия прикрепляются в область замков с лентой при помощи саморезов и заклепок. Монтажник устанавливает эти элементы снизу вверх или слева направо;
• основа из керамогранитных плит — принцип монтажа этих элементов похожий на установку металлических кассет – снизу вверх. Монтажник вентилируемых фасадов начинает фиксирование плит с расположения на направляющие стартовые кляммеры, которые устанавливаются по горизонтальной линии;
• фиксирование сайдинга — этот материал прикрепляется в место под конструкцией. Он фиксируется при помощи саморезов, специального замка;
• обрешетка или крепление полиалпана. Она монтируется из металлического профиля, который фиксируется по всему периметру дюбелями.

КерамогранитМеталлические кассетыСайдинг

Крепление системы вентилируемых фасадов – это трудоемкий процесс

При монтаже любой конструкции, будь это устройство вентилируемого фасада из керамогранита или другой важно правильно рассчитывать расстояние. Хорошая облицовка напрямую зависит от того, как будет выполнен весь процесс по ее установке, а также какие материалы для облицовки выбраны. Если все делать правильно, согласно правилам, то в результате можно не только хорошо оформить навесные вентилируемые фасады, но и продлить их срок службы

Если все делать правильно, согласно правилам, то в результате можно не только хорошо оформить навесные вентилируемые фасады, но и продлить их срок службы.

Стоимость вентфасада из керамогранита

Вариации подсистем: В качестве системы крепления подойдёт как классическая схема сборки конструкции на кляммерах видимых из нержавеющей стали, так и монтаж керамогранита на клеевой химический состав следующих вариаций сборки:

По типу каркаса:

• Вертикальная конструкция
• Горизонтально-вертикальная система
• Система в плиты перекрытия (межэтажная)

По типу металла:

• Алюминиевая (тип 1)
• Нержавеющая (тип 2)
• Оцинкованная с защитным покрытием (тип 3)

Стоит отметить выбор удобства системы перед непосредственной сборкой на фасаде и скорости осуществления строительно-монтажных работ, ведь от этого зависит целый процесс воссоздания нового фасада. Тут стоит выделить алюминиевый вариант подсистемы крепления, он быстро проектируется и стоит недорого.

Если речь идёт о сильноагрессивной среде, морском климате или объекте в системах транспортных тоннелей, где важна безопасность и качество стоит на первом месте, лучше применять нержавеющий тип конструкции в ущёрб скорости сборки (коррозионностойкую сталь сложнее устанавливать, дольше собирать узлы и проводить выравнивающие работы по фасаду.

Об этом говорит ценовой срез и обратная связь от нашего отдела маркетинга на протяжении трёх лет, обращались за консультацией и к другим специалистам, к примеру к блогеру Пахомову (исследования НФС на объектах)

Статистика систем: 30% алюминиевые системы, 10% нержавеющие и 15% комбинированные (оцинкованные и нержавеющие системы) то есть кронштейны применяются из нержавейки, фиксаторы панелей тоже из коррозионностойкой стали, профиль оцинкованный окрашенный.

Фиброцементные плиты

Если речь идёт о быстром закрытии строительных объемов и раскрое облицовочных панелей в процессе монтажа, поможет такой прекрасный тип облицовочных панелей как фиброцемент. Дело в том, что фиброцементные плиты обладают свойством долговечности и вполне удобно монтируются на заклёпку с широким бортиком как на вертикальные направляющие, так и на межэтажный или перекрёстный каркас.

В системах крепления применяется более широкая направляющая не менее 80 мм., и более для удобства сборки и стыковки плит, что позволяет выполнить технологическую карту монтажа и требования завода, для соблюдения правильности сборки НФС и требований по гарантии завода изготовителя. Конструкцию можно смонтировать применяя и более простые направляющие 40-50 мм., однако в таком случае прийдется проводить двухуровневую пробивку направляющих на стыке плиты, или нарушать монтаж и краевое расстояние плиты от направляющей.

Заводы изготовители фиброцемента:

• LTM (Калужская область, г. Балабаново)
• LATONIT (Россия, Завод Лато, Мордовия, Чамзинский район, р.п. Комсомольский.)
• ETERNIT (Европа, Нидерланды, г. Гооре.)
• CEMBRIT (Финляндия, Муяла, г. Лохья на расстоянии 45 км от Хельсинки.)
• ВИКОЛОР (Россия, Завод Волна, г. Красноярск.)

Каждый завод выпускает свой вариант широкоформатной панели и отличается по фактурам и способу обработки и покраски панелей исходя из потребности рынка. Как правило поставляются гладкоокрашенные матовые и глянцевые плиты в листах или нарезке в определённый размер панелей, однако исходя из технического задания по концепции, иногда лучше заказать материал в листах и производить раскрой непосредственно на объекте.

Плюсы композитных кассет:

• Доступная стоимость
• Быстрый монтаж
• Простое проектирование под размер
• Поддаются перфорации

В комплектации:

• Воссоздание геометрических фигур
• Изготовление декоров
• Подшивка потолков (проёмов, откосов, козырьков)
• Рекламные конструкции и вывески

Конструктив и повседневное применение данного материала в обустройстве магазинов и супермаркетов, автозаправок и внутренней отделке повсеместно, позволяет быстро выполнить поставленные задачи. Как правило верхняя часть композитного листа, позволяет не только выполнить изготовление кассет в любой цвет по каталогу «RAL», но и решить задачи с фактурой под дерево, медь, зеркальную фактуру, бронзу и.т.д.

В отличие от панелей HPL, композитный лист прекрасно поддаётся гибке и фрезеровке материала как на производстве с помощью фрезера промышленного или лазера, так и в кустарных условиях (на объекте с фрезером ручным) Да что лукавить, мы не раз выполняли простые работы по обрамлению и без оборудования, если делать работу ответственно и не спеша, возможно небольшой объем композитных кассет выполнить и с помощью подсобного инструмента.

Минусы композитного материала

• Является слабогорючим материалом
• Не однородный материал
• Требует профессиональной фрезеровки
• Средняя стоимость по отношению к другим кассетам
• Стоимость подсистемы крепления
• Требует проектирования

В целом у данного материала больше плюсов, нежели минусов. Конечно монтировать кассеты из композита нельзя на школах и детских садах, так как это запрещено пожарными экспертными заключениями. Стоит также отметить этот материал в отделке стен и внутри помещения, в рекламных целях и в дизайне.

Что использовать в качестве утеплителя

Самыми простыми и распространенными вариантами является минеральная вата и пенопласт.

Минеральная вата отличается хорошей теплоизоляцией, с ней просто работать, а монтаж такого утеплителя не займет много времени.

Среди недостатков:

•  Минеральная вата поглощает влагу и напитывается ею. Так что утеплитель теряет свойства, и эффективность теплоизоляции ухудшается.
•  Работать с минватой нужно только в перчатках и респираторе, в противном случае мелкие частицы утеплителя будут раздражать кожу и дыхательные пути.
•  Если утеплитель напитался влагой, то он долго просыхает, а его вес увеличивается. В некоторых случаях замена утеплителя – единственно возможное решение.

Пенопласт пользуется большой популярностью среди строителей. Он отличается небольшим весом, простотой раскройки и простотой монтажа. Вместе с хорошей теплоизоляцией и влагостойкостью материал является популярным утеплителем.

К недостаткам пенопласта относится его горючесть и то, что при горении материал выделяет токсичные и опасные для человека вещества.

Пенополистирол используют для утепления цоколя, выбор обуславливается плотностью и прочностью материала.

Металлокассеты для фасада

Раздел облицовочных панелей для фасада из оцинкованной  стали ,алюминиевого листа, меди и бронзы занимает большой сегмент рынка в фасадном строении систем крепления. Дело в том, что обработка металла и современное оборудование для лазерной резки и обработки листовых материалов стремительно идёт вперёд, постоянно модернизируется и наше оборудование в компании «Оптима Фасад».

Список оборудования компании:

1. Лазерный станок для перфорации
2. Гибочный станок Dorma
3. Автоматическая гильотина
4. Линия покраски (6 метров)
5. Пробивной стан

Любые решения кассеты закрытого или открытого типа крепления с лазерной резкой и автоматической подачей, гибочным оборудованием позволяет нам изготовить металлокассеты с различным радиусом и вальцеванием (колонны, входные группы, сложные геометрические изделия.)

Помимо стандартных кассет из оцинкованной стали, мы производим следующий тип металлокассет:

• Перфорированные металлокассеты
• Стальные кассеты
• Изделия из меди
• Изделия из бронзы
• Закрытый тип кассет
• Разноуровневые архитектурные декоры
• Доборные элементы

Стоимость подсистемы металлокассет на м2

Смета		МеталлокассетыТаблица расчёта комплектующих вентилируемого фасада из металлокассет
п.п.	Наименование	Ед. изм.	Расход	Кол-во	Запас м2	Стоимость шт	Стоимость комплект (м2)	Визуализация конструкции
1	Профиль Г-обр. 40*40*1.2	пог/м	0,75	0,83	45,40 ₽	87,46 ₽
2	Профиль верт.. 60*40*1.2	пог/м	1,10	1,21	94,58 ₽	114,44 ₽
3	Профил-обр. ВУ внешний угол	пог/м	0,18	0,20	195,00 ₽	38,61 ₽
4	Кронштейн Г-обр. 50L-150	шт	2,22	2,44	25,70 ₽	62,76 ₽
5	Анкер 10*100	шт	2,22	2,44	16,00 ₽	39,07 ₽
6	Паронитовая прокладка	шт	2,22	2,44	4,20 ₽	10,26 ₽
7	Заклепка 4,0х10	шт	10,0	11,0	2,20 ₽	24,20 ₽
9	Саморезы EPDM	шт	3,50	3,85	1,90 ₽	7,32 ₽
10	Планка старт	шт	0,50	0,50	0,75 ₽	0,38 ₽
11	Заклепка 4,0*8 нерж	шт	6,7	7,37	2,00 ₽	14,74 ₽
смета	Цена м2:	Тип: Оцинкованная:	389,22 ₽

Композитные панели

Изначально композитными материалами называли листовые композитные панели «Алюкобонд» и название самого материала было размыто и в проекте различных зданий не «фигурировало». Начало существования этого прекрасного материала, можно было заметить с приходом в нашу страну высотного строительства торговых центров и «небоскрёбов» по типу: Башня Федерации, Москва сити, и подобных высоток, где использовался данный материал.

Альтернатива – Грамотное проектирование фасадных систем

Оптимальная работа вентилируемого фасада зависит от реализации целого комплекса технологических задач, грамотного проектирования и правильного подбора материалов.

Компетентное проектирование систем вентилируемых фасадов «Альт-Фасад» включает в себя:

• необходимую несущую способность конструктивных элементов каркаса (Экспертное заключение «ЦНИИСК им. Мельникова»);
• отменное ветровое сопротивление на значительных высотах (Экспертное заключение «ЦНИИСК им.Мельникова»);
• коррозионную стойкость в слабоагрессивных, среднеагрессивных и сильноагрессивных  областях (Заключение «ЭкспертКорр-МИСиС»);
• компенсацию тепловых деформаций при наличии дневных и сезонных изменениях температур (Техническое свидетельство);
• термоизоляцию и теплоизоляцию (Сертификаты, документы о качестве);
• пожарную безопасность и простоту установки (Протокол пожарных испытаний «ЦНИИ МинобороныРоссии»);
• возможность применения в районах сейсмичностью 7-9 баллов (Технический отчёт «ЦНИИСК им.Кучеренко).

В ЦНИИСК им. Мельникова была разработана «Методика расчета прочности конструкций Альт-фасад» в соответствии с последними нормативными требованиями в области строительства.





Технология отделки фасада

Монтаж вентилируемых фасадов выглядит так – на поверхность внешних стен строения устанавливается навесной фасад многослойного типа. Монтажник вентилируемых фасадов создает проект вентилируемого фасада, а также несущий каркас, который делается из металлической основы.

Инструменты

Перед тем как начать монтаж вентилируемых фасадов стоит подготовить комплектующие для вентилируемого фасада.

Необходимые инструменты и материалы:

• профиль для вентилируемого фасада;
• мембрана водо и ветрозащитного типа;
• облицовочный материал;
• тарельчатые дюбели;
• перфоратор;
• средство антисептического типа;
• теплоизоляционные материалы;
• кронштейн для вентилируемых фасадов;
• шуруповерт;
• дюбели анкерного типа.

Крепежи для монтажа панелей вентилируемого фасадаНеобходимые инструменты

Подготовительные работы

Технология вентилируемого фасада предусматривает не только подготовку материалов для навесных вентилируемых фасадов, но и подготовительный этап. В этот этап должны входить следующие работы:

• подготовка стеновых перегородок к утеплению. Для начала рекомендуется проверить их состояние, смогут ли в них держаться крепежные элементы. Монтажник вентилируемых фасадов обязательно должен провести геодезическую фотосъемку для выявления общих параметров дома;
• обязательно делается проектирование вентилируемых фасадов и проведение теплоизоляции. Этот процесс включает определение типа, параметров и расположение утеплителя. Плиты теплоизоляции должны фиксироваться между собой плотно, чтобы воздушный зазор на вентилируемом фасаде был совсем небольшой;
• обязательно, перед тем как начать монтаж вентилируемого фасада, нужно сделать теплотехническую оценку.

Общая схема монтажа каркаса для фасада

Монтаж кронштейнов

Параметры кронштейнов напрямую связаны с размерами утеплительного материала и панелей, предназначенных для облицовочных работ.

Монтажник вентилируемых фасадов крепит кронштейны согласно следующим правилам:

• чтобы сделать места с отверстиями, следует использовать сверло, соответствующее параметрам анкерного дюбеля для фасада;
• чтобы организовать места с отверстиями в основаниях с несущим типом из кирпича с облегченным, пористым, пустотелым видом следует выбрать перфоратор с ударным режимом;
• размер отверстий следует делать на один см больше дюбеля.

Подготовка отверстий под крепление кронштейновУстановка кронштейнов

Монтаж фасадной направляющей

Параметры направляющей напрямую зависят от числа этажей здания, числа переходов на стене, а также от размера площади в м2. Монтажник вентилируемых фасадов при креплении направляющей обязательно должен соблюдать ряд важных правил:

• размер направляющей не выше одного этажа;
• самый небольшой зазор между направляющими не более 7—9 мм;
• зазор по горизонтали должен равняться длине материала для облицовки с вентилируемым фасадом.

Каркас для вентилируемого фасадаЭлементы каркаса

Монтаж облицовки

С учетом материала, подобранного для облицовки, его монтаж имеет определенные особенности:

• основа из металлических кассет — перед тем как будет сделана сборка этих элементов, на замок нужно приклеить двухстороннюю самоклеящуюся ленту. Далее кассетные изделия прикрепляются в область замков с лентой при помощи саморезов и заклепок. Монтажник устанавливает эти элементы снизу вверх или слева направо;
• основа из керамогранитных плит — принцип монтажа этих элементов похожий на установку металлических кассет – снизу вверх. Монтажник вентилируемых фасадов начинает фиксирование плит с расположения на направляющие стартовые кляммеры, которые устанавливаются по горизонтальной линии;
• фиксирование сайдинга — этот материал прикрепляется в место под конструкцией. Он фиксируется при помощи саморезов, специального замка;
• обрешетка или крепление полиалпана. Она монтируется из металлического профиля, который фиксируется по всему периметру дюбелями.

КерамогранитМеталлические кассетыСайдинг

Крепление системы вентилируемых фасадов – это трудоемкий процесс
