Профиль для вентилируемого фасада: кронштейны, уголки, анкера и другие узлы

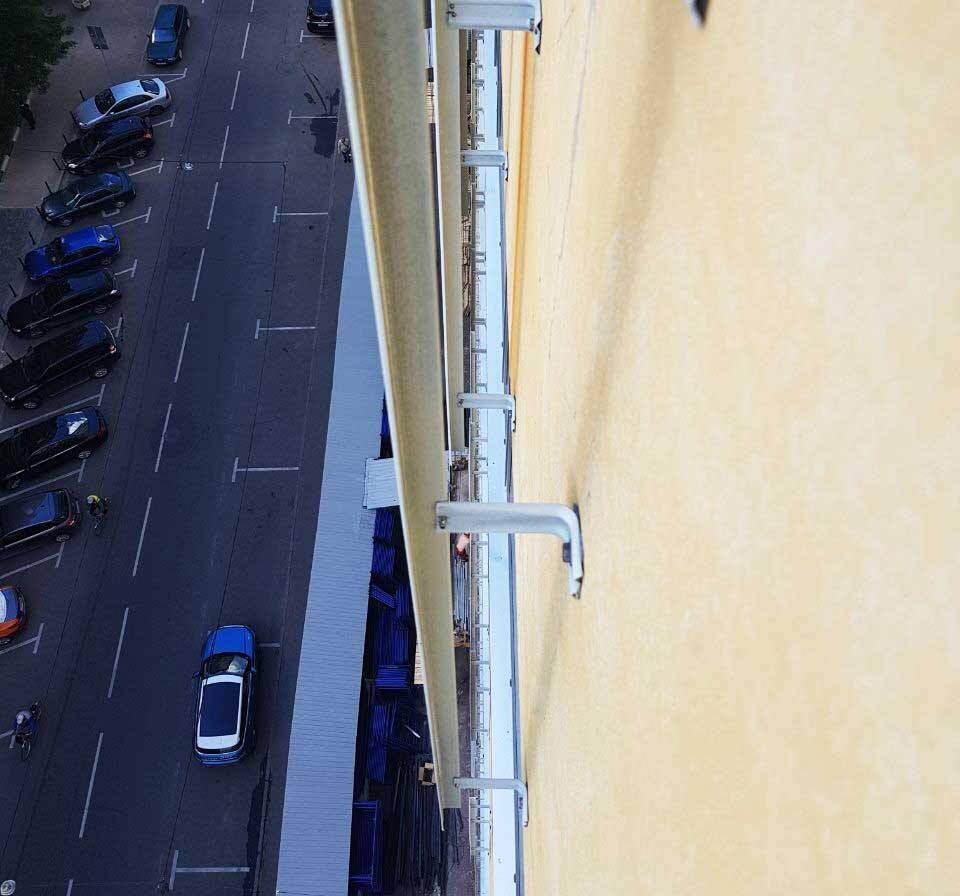

Монтаж кронштейнов

Обрешётка для вентфасадов монтируется после описанного выше выполнения соответствующей разметки поверхности. Для этого используются анкера, отличающиеся материалом из которого они изготовлены:

Металлические;
анкера с пластиковой гильзой.
Химические анкера (применяются при креплении в пустотелые материалы)

Важным условием, которое даст последующую гарантию плотного примыкания анкера к основной стене является контроль над усилием затяжки шурупа в пробку. Делать это рекомендуется с помощью динамометрического ключа или гайковерта, например марки Hilti.

полезно в работе

Для приобретения гайковерта HILTI, а так же подсистемы для навесного вентилируемого фасада со скидкой, позвоните по номеру 8(987)48-77-449 и назовите кодовое слово «Fasadec».

При ввинчивании, расположение удерживающего элемента должно быть строго перпендикулярно поверхности. Изменение угла вкручивания повлечёт за собой последующее нарушение целостности примыкания анкера. Система, смонтированная с нарушением технологий не прослужит длительное время.

Требования при установке

Сверление (бурение) отверстия для дюбелей в пустотелом кирпиче с помощью перфоратора запрещено;
момент затягивания должен контролироваться динамометрическим ключом и должен составлять примерно 500 Н/м;
диаметр и длина бура или сверла должно быть соответствующим размеру анкерных элементов.

При выявлении существенного отклонения плоскости стены от значений, отмеченных при предварительных расчётах необходимо подготовить индивидуальный вариант установки кронштейнов.

Дело в том, что производители изготавливают кронштейны с различным вылетом от стены. Тем самым возможно компенсировать неровности.

Инструмент и инвентарь

Наименование:	Технические характеристики:	Назначение:
Леса строительные	Высота и длина лесов — по паспорту. Нормативная нагрузка-200 кгс/м	Для монтажных работ на определенном уровне здания
Фасадный подъемник или люлька	Длина рабочего настила-4м. Грузоподъёмность-300кг. Высота подъёма до 150 м.	Для монтажных работ на определенном уровне здания
Лазерный нивелир	Точность измерения 0,1 мм/м	Измерение высот
Ватерпас	Длина 1500мм, точность измерения 0,5 мм/м.	Проверка горизонтальных плоскостей
Отвес, шнур	Масса отвеса не более 0,4 кг, длина 98м. Длина шнура – 5м, диаметр 3 мм.	Разграничение захваток, проверка вертикальности
Лазерный уровень	Точность измерения 0,1 мм/м	Проверка горизонтальных плоскостей
Перфоратор или дрель	Максимальный диаметр сверла (пробойника) 20 мм.	Сверление отверстий в стене
Рулетка стальная	Длина 20 м., Масса 0,35 кг	Измерение линейных размеров
Гайковерт ручной	Момент затяжки 12,5 кгс.м	Завинчивание/отвинчивание гаек, болтов
Отвертка с рычажным наконечником	Реверсивная рычажная	Завинчивание/отвинчивание винтов, болтов
Электродрель с насадками для завинчивания	Потребляемая мощность 800 Вт, максимальный диаметр сверления 20 мм.	Сверление отверстий и завинчивание винтов
Клепальный пистолет аккумуляторный	Сила заклепки 85кгс, рабочий ход 20мм, вес с аккумулятором 2,2 кг	Установка вытяжных заклепок
Клепальные клещи	Диаметр заклепок до 6мм	Установка заклепок
Сетка защитная на леса		Защита от падения предметов с высоты лесов

Устройство вентфасада – виды навесных фасадных систем

Вентфасад без утепления

Теплоизоляционные материалы отсутствуют или между утеплителем и отделочным материалом нет вентиляционного зазора.

В последнем случае стена утеплена, но нельзя вести речь об устройстве именно вентилируемого фасада.

Схема монтажа вентилируемых фасадов без утепления

Вентфасад с утеплением

Утепленный вентилируемый фасад должен отвечать таким условиям:

– присутствует паропроницаемый утеплитель (паропроницаемость – > 0,1-0,3 мг/(м*ч*Па));
– утеплитель закрыт пленкой (паропроницаемость – >800 г/м.кв. за сутки);
– обустроен вентиляционный зазор (размер – 40-60 мм).

Схема монтажа вентилируемых фасадов с утеплением

Облицованная стена не может быть отнесена к вентилируемым фасадам если:

присутствует зазор между стеной и утеплителем;
при использовании теплоизоляционного материала с низкой паропроницаемостью (
используется утеплитель с заданными показателями пропускания пара (0,1-0,3 мг/(м*ч*Па)), но он закрыт пленкой с низкой паропропускной способностью (
отсутствует вентиляционный зазор, при соблюдении требований по паропускаемости у теплоизоляционного материала и пленки.

В перечисленных случаях используют другие способы облицовки фасада.

УСТАНОВКА ФАСАДНОГО КРОНШТЕЙНА

Для установки необходимо произвести первичную разметку стены по схеме рабочего проекта. При разметке применяются отвесы и шнурки. Требуется устанавливать фасадные кронштейны строго соблюдая вертикальное положение (один над одним) при системах с вертикальным несущим профилем и строгую горизонтальность при применении варианта горизонтально-вертикальной системы.

В размеченных точках требуется пробурить отверстие диаметром, соответствующим длине и толщине анкерного болта. Для терморазрыва соединения перед кронштейном устанавливается специальная прокладка (паронитовая прокладка).

Далее производится прочная затяжка анкера с кронштейном.

Предварительная разметка горизонтально-вертикальной системы

На примере указывается монтаж вентилируемого фасада на котором используется горизонтально-вертикальная обрешётка, согласно её строению можно выполнить своими руками любые другие конструкции, отличающиеся расположением направляющих и частотой установки кронштейнов. Прежде чем начинать работы, делается подготовительная разметка рабочей поверхности. Сделать это можно согласно указанной ниже схеме.

Крепление первого кронштейна;
монтаж второго кронштейна;
натянутая леска, по которой выполняется установка последующих кронштейнов;
первый вертикальный отвес;
второй вертикальный отвес;
крепление третьего кронштейна;
четвёртый кронштейн;
леска по которой выполняется последующая установка кронштейнов;
вертикально натянутая леска для монтажа кронштейнов;
монтирование кронштейнов и горизонтальных профилей в соответствии с готовым проектом.

Важно знать

Монтаж кронштейна своими руками без предварительной разметки недопустим. Обрешётка должна изготавливаться только с использованием исправного отвеса, а также уровня.

Конструкция вентилируемого фасада

Основные составляющие систем вентилируемых фасадов:

усиленные крепёжные кронштейны;
горизонтальные Г-образные крепёжные профили;
вертикальные шляпные и Z-образные крепёжные профили из оцинкованного металла;
метизы;
теплоизоляция фасада;
фасадные кассеты.

Размеры монтажных элементов
Крепежные элементы для вентилируемых фасадов
Основной вертикальный профиль для вентфасада (КПШ 90х20)Для крепления системы к стене используются усиленные крепёжные кронштейны для вентилируемых фасадов (ККУ). Размер их консоли от 90 до 230 мм. Шаг горизонтальных профилей и кронштейнов указывается в проектной документации. Шляпные крепёжные профили КПШ-90х20х3000 предназначены для установки по вертикальным стыкам кассет фасада, между которыми монтируют промежуточные профили КПШ-50х20х3000. Узлы примыканий выполняю с использованием Z-образных крепёжных профилей КПZ-29х20х3000. Профили для вентилируемых фасадов имеют как стандартную (3 м), так и нестандартную длину, определяемую проектом. Для крепления элементов несущего каркаса используются самонарезающие винты, заклёпки или болтовые соединения.
Крепежный Z-образный профиль КПZ 29х20х3000Система утепляется в один или два слоя минватой либо стекловатой. Однослойное утепление или наружный слой двухслойного материала выполняют из плиты минваты (плотность от 80 кг/кубометр). Внутренний второй слой выполняют из плит минваты или стекловаты (плотность от 30 кг/кубометр). При этом, чем больше слоев материала и выше его плотность, – тем дороже цена фасадного утеплителя. Для защиты от ветра и влаги утеплитель покрывают паропроницаемой мембраной. Изготовление металлических фасадных кассет со скрытым или открытым способом крепления выполняется по проектным размерам.

Узел крепления направляющих к кронштейнам

Горизонтальные профили используются для крепления вертикальных направляющих каркаса вентфасада. Выполнены из проката стального, тонколистового, холоднокатаного, горячеоцинкованного повышенного или I – го класса толщины цинкового покрытия с дополнительным полиэфирным покрытием.

Особенности узла крепления направляющих к кронштейнам:

профиль устанавливается на верхнюю полку консоли кронштейна и фиксируется вытяжной заклёпкой;
перемещая профиль по полке консоли кронштейна (к стене или от стены), можно компенсировать неровность основания и приспособить каркас для плит утеплителя различной толщины (от 100 до 250 мм).

Монтаж

Как монтируются вентилируемые фасады своими руками?Вот примерная инструкция по порядку работ.

Собирается вертикальная обрешетка. Шаг — на пять сантиметров меньше ширины плит утеплителя. Они должны вставляться между профилями или брусками враспорку. Чтобы убедиться, что вся обрешетка находится в одной плоскости, легко использовать натянутые между крайними элементами обрешетки нитки.

Утеплитель можно дополнительно зафиксировать дюбелями-зонтиками.

По готовой обрешетке с утеплением крепится сайдинг. Не забудьте, что поливинилхлорид имеет большой коэффициент теплового расширения. Панели никогда не фиксируются жестко или внатяжку. От краев панели до ближайшего упора должно оставаться не менее пяти миллиметров свободного пространства. Кроме того, крепеж должен позволять панели провисать и свободно двигаться в горизонтальной плоскости.

Панели сайдинга должны свободно висеть на креплениях. Жесткая фиксация недопустима.

Каркас вентилируемого фасада

Несущий каркас вентилируемой фасадной системы включает следующие элементы:

фасадные кронштейны;
паронитовую прокладку;
фасадные направляющие;
анкера, вытяжные заклепки.

Основная функция фасадных кронштейнов заключается в креплении несущих стоек к стенам. Также с помощью установки кронштейнов различного размера проводят выравнивание неровной поверхности стен здания, при этом выбор типа кронштейнов напрямую зависит от характеристик облицовочных материалов, стен и утеплителя, толщина которого может достигать 150 мм.

Если необходимо увеличить длину кронштейна, к нему крепится специальный удлинитель.

Для минимизации коррозийных процессов между стеной и кронштейном помещается специальная изолирующая прокладка, изготовленная из паронита

При этом важно учесть соответствие размеров прокладки и кронштейна

Крепление кронштейнов к стене производится анкерами с фиксированием алюминиевой шайбой.

После прокладки изолирующих материалов производится монтаж направляющего профиля. Существуют следующие типы фасадных направляющих:

Г-образный профиль, является горизонтальной направляющей и монтируется на углах фасада;
П-образный профиль представляет собой основную вертикальную направляющую;
Т-образный профиль используется в том случае, если каркас монтируется только по вертикальным направляющим;
Z-образный профиль предназначен для монтажа узлов примыкания системы фасада.

Крепеж фасадных направляющих к кронштейну производится вытяжными заклепками, которые значительно повышают прочность и коррозийную стойкость соединения.

Изготавливаются направляющие для вентилируемых фасадных систем из нержавеющей или оцинкованной стали или алюминия. Каркас для вентилируемых фасадов в некоторых случаях может выполняться из древесины.

Изолирующие материалы в конструкции вентилируемого фасада

Для сохранения тепла в здании, предохранения стен от промерзания, намокания, для защиты от ветра и внешних звуков, а также для вывода избытка влаги в фасадных системах применяют специальные изолирующие материалы. К таким материалам для вентилируемых фасадов относятся:

плиты на основе минеральных волокон, полученных из расплавленного базальта;
плиты из минеральной ваты;
плиты из пенополистирола;
фасадные ветрогидрозащитные мембраны.

При выборе утеплителя необходимо учитывать его соответствие требованиям пожарной безопасности, долговечности и высоким теплоизолирующим свойствам. Качественным утеплителем должна быть обеспечена надежная пароизоляция вентилируемого фасадного сооружения.

Монтаж утеплителя к стене производится на специальный клей и укрепляется с помощью тарельчатого дюбеля, защищающего соединение от влаги, грязи и потери тепла.

Поверх утеплителя укладывается мембрана для защиты стен от ветра и осадков и вывода водяных паров, что исключает образование конденсата.

Ветрогидрозащитные мембраны значительно увеличивают эксплуатационный срок утеплителя, предотвращая его расслоение и растрескивание.

При размещении утеплителя и защитной мембраны следует учитывать тот факт, что плохо закрепленная мембрана может создавать сильный акустический шум при порывах ветра.

Поэтому целесообразнее воспользоваться комбинированным утеплителем, на котором уже приклеена мембрана.

Порядок проведения монтажных работ

Технология монтажа и утепления вентфасадов следующая:

Подготовительные работы. На этом этапе сбивают осыпающуюся и непрочную штукатурку, если имеется разрушенная кирпичная кладка — ее необходимо восстановить. Подготовленную стену размечают, выдерживая стандартное расстояние между кронштейнами для крепежа — по горизонтали расстояние должно быть в пределах 400-600 мм, по вертикали 800-1400мм.
Изготовление и установка каркаса обрешетки под облицовку. Элементы каркаса монтируются за счет шурупов непосредственно на стену. Параметры крепежных элементов определяются на стадии расчётов. При этом стоит учитывать, что отверстие для дюбелей запрещено сверлить в пустотелых кирпичах и строительных блоках, используя перфоратор. После монтажа кронштейны выравнивают в единую рабочую плоскость.
Укладка тепло- и гидроизоляции. На этапе теплогидроизоляция выбранные на основании теплотехнических расчетов плиты крепятся грибками или наклей в зависимости от выбранного материала. Укладка стартует с нижнего ряда и продолжается в направлении снизу вверх. При выполнении двойной теплогидроизоляции после монтажа утеплителя укладывается материал, защищающий листы от влаги — это слой также крепится с помощью дюбелей тарельчатого типа.
Монтаж вентилируемой фасадной системы. Г-образные планки устанавливаются на крепежные кронштейны с помощью шурупов. После монтажа поверхность каждой планки выравнивается в единую поверхность. На завершающем этапе происходит крепление облицовки. Кости, в качестве отделочного материала можно использовать алюминиевые панели, сайдинг, керамогранит, фиброцементные и асбестоцементные панели, натуральный камень, гранит и так далее.

В целом монтаж вентилируемого фасада представляет собой сложный технологический процесс, для которого нередко требуется привлечение спецтехники. Именно поэтому установку фасадных систем стоит доверить специалистам.

Вентилируемый фасад – это конструкция, обеспечивающая теплоизоляцию и выполняющая функцию облицовки.

Особенности конструкции вентилируемого фасада

Вентилируемый фасад состоит из теплоизоляции, креплений и облицовочных плит. Несущей основой фасада являются элементы, которые обеспечивают крепление материала для облицовки. К таковым относятся вертикальные и горизонтальные направляющие, кронштейны и другие комплектующие. Между теплоизоляцией и облицовочным материалом образуется пространство, величина которого зависит от длины кронштейнов. Плита-утеплитель плотно крепится к стене при помощи кронштейнов и дюбелей. Надежная несущая основа фасада, как правило, изготавливается из нержавеющей стали или алюминия.

Выбор утеплителя

В качестве теплоизоляции используется минераловатный утеплитель, который может устанавливаться в один и более слоев. Выбор утеплителя должен быть обусловлен такими факторами как:

материал несущей стены;
предназначение здания;
климатический регион.

Теплоизоляционный материал должен быть огнестойким и обладать низким коэффициентом теплопроводности, обеспечивая тем самым эффективное теплосбережение. Плиты утеплителя должны быть жесткими, прочными и эластичными для того чтобы предотвратить нарушение их геометрии и облегчить процесс установки.

Специально для вентилируемых фасадов корпорация ТехноНИКОЛЬ разработала группу материалов ТЕХНОВЕНТ СТАНДАРТ и ТЕХНОВЕНТ ПРОФ. Они изготовлены с использованием горных пород базальтовой группы.

«Плюсы» вентилируемых фасадов

Вентфасады защищают стены от негативного воздействия окружающей среды (осадков, солнечных лучей и т.д.) После установки навесного фасада наблюдается значительное уменьшение теплопотерь и энергозатрат, улучшается микроклимат в помещении. Вентфасад – это еще и выгодное решение, ведь такой фасад не прихотлив в обслуживании и служит не один десяток лет. Кроме отменных технических характеристик навесные фасады обладают красивым стильным дизайном.

Монтаж направляющих

Монтаж направляющих это завершающий шаг подготовки платформы для фиксации облицовочных материалов. Обрешётка крепится к кронштейнам с помощью заклёпок, вставляемых в специальные проушины на последних.

Подвижное соединение осуществляется путём стыковки через овальное отверстие на кронштейне. Расположение заклёпки должно быть строго по центру отверстия. Соединение направляющих между собой осуществляется с технологическим зазором. Такой узел гарантирует возможность температурной деформации.

Подготовленная обрешётка выравнивается с помощью лески, нивелира или лазерного уровня. От грамотного выполнения этой процедуры зависит результат работ. В случае большого отклонения плоскости стены и нехватки длины кронштейна используются специальные удлинители. Узел соединения фиксируется с помощью отверстий и осуществляется с использованием заклёпок.
