Что такое пожарные отсечки
Пожарная отсечка (рассечка) — металлическая пластина, изготовленная из тонколистовой стали толщиной не менее 0.6 мм, и длинной не менее чем 6 м. Устанавливается она с заданным шагом по высоте. На рынке есть всего два варианта исполнения рассечек. Сплошные и перфорированные.
Сплошные
При их использовании роль воздушного зазора сводится к нулю, в таком случае необходимо либо обеспечивать вентиляцию в фасаде с помощью дополнительных мер, либо монтировать их таким образом, чтобы они не перекрывали вентиляционные зазоры. Однако такая система существенно, фактически, к нулю сводит движение воздуха в воздушном зазоре НВФ.
Перфорированные
Стремятся не нарушать движение потоков воздуха в прослойке, для этого в них делаются отверстия. Степень перфорации рассечек определяется расчетами на воздухообмен. Отсечку устанавливают на кронштейны со специализированными заклепками предпочтительно к несущей стене здания.
Однако какой бы ни была степень перфорации рассечки, её всегда будет недостаточно для обеспечения необходимой скорости движения воздуха в воздушном зазоре НВФ.
Противопожарная оконтовка
Еще одна мера применяемая для улучшения пожарной безопасности систем НВФ, которую часто относят к видам противопожарных отсечек. Представляет собой обрамление дверных и оконных проемов для предотвращения попадания пламени, в случае возникновения пожара, в вентиляционный зазор, где оно будет получать дальнейшее распространение в системе. Для их создания используют металл или негорючую минеральную вату.
Когда необходима пожарная отсечка в вентириуемых фасадах
| Страница 1 из 2 | 1 | 2 | > |
| Forrest_Gump |
| Посмотреть профиль |
| Найти ещё сообщения от Forrest_Gump |
Проектирование вентилируемых фасадов
| Фасадчик74 |
| Посмотреть профиль |
| Посетить домашнюю страницу Фасадчик74 |
| Найти ещё сообщения от Фасадчик74 |
Фасадчик74 Утеплитель для отсечек применяют Негорючий.
есть специальная методика испытаний утеплителя, во время которых утеплитель подвергают прямому воздействию пламени.
В фасадных системах, на мой взгляд, больше проблема с различными герметиками
| Forrest_Gump |
| Посмотреть профиль |
| Найти ещё сообщения от Forrest_Gump |
Проектирование вентилируемых фасадов
Возьмите эту оцинковку в руки и подержите над огнем. После окончания курса лечения от термических ожогов поговорим еще раз — от чего защищает оцинкованная сталь.
Ткните носом меня в нормативный документ,пожалуйста, где четко и однозначно указано, что оцинкованные откосы защищают утеплитель от прямого пламени. Вы же знаете, раз утверждаете. P.S. Просто шедевр.
а я и не писал, что оцинковка защищает УТЕПЛИТЕЛЬ от пламени. Читайте внимательно, раз уж взялись спорить
З.Ы. И не нужно нервничать, нервные клетки не восстанавливаются
| Фасадчик74 |
| Посмотреть профиль |
| Посетить домашнюю страницу Фасадчик74 |
| Найти ещё сообщения от Фасадчик74 |
| Forrest_Gump |
| Посмотреть профиль |
| Найти ещё сообщения от Forrest_Gump |
Проектирование вентилируемых фасадов
Давайте еще раз. В любом заключении по огневым испытаниям на конкретную систему с конкретным материалом облицовки оцинкованная сталь присутствует в двух исполнениях. Либо она сама по себе служит облицовкой, либо выполняет функцию «скрытого противопожарного короба», поверх которого устанавливается облицовка (керамогранит, композитные панели и т.п.). Поверх оцинковки на всю ее ширину и длину в верхнем (а в некоторых системах и в боковом) откосе укладывается слой утепления. Цитата из огневых испытаний Alcotek FR и FR+ и U-kon (лист 4): пожарная отсечка («скрытый» противопожарный короб) по периметру оконных проемов — панелями из коррозионностойких тонколистовых сталей или сталей с антикоррозионным покрытием; с позиции пожарной безопасности толщина листовой стали в панелях должна составлять не менее 0,55 мм. Конец цитаты. В том же пункте, кстати, и про утеплитель в верхнем откосе. Теперь давайте включим логику: для чего в верхнем откосе нужен утеплитель? наверное для того, чтобы теплота от пламени не попадала в вентилируемый зазор. Для чего поверх утеплителя присутствует оцинковка? поскольку сталь довольно хорошо проводит тепло, то защищать она может только от одного: от прямого пламени, попадающего в тот же вентилируемый зазор. Не будем спорить про термические ожоги, это и так понятно. Также вполне естественно, что прямым текстом назначение стали и утеплителя в документах не описано. Поэтому надо делать выводы. Ну а напоследок, если Вас не устраивает мое толкование документов, то, как говорится, отрицая — предлагайте.
Противопожарные окна ГОСТ и прочие нормативы
Огнестойкие конструкции подвергаются обязательным испытаниям, которые регламентированы государственным стандартом и СНиП. Технические особенности конструкции и монтаж противопожарных окон сведены в приложении к ГОСТу 12.3.047-98. Ключевым положением выступает требование, изложенное пунктом 17 нормативного документа. Оно гласит, что противопожарное окно – обязательно глухое. По нормативам изделие не имеет открывающихся элементов. На практике, норматив соблюдается не всегда. Современные прозрачные огнестойкие конструкции нередко предусматривают возможность вентиляции помещений.
Технология испытаний строительных, в частности светопрозрачных конструкций, на огнестойкость детально отображена в документах: ГОСТ 30247.0-94 и ГОСТ Р 53308-2009.
Противопожарные отсечки
Противопожарные отсечки — металлические конструкционные элементы, предназначенные для перекрытия воздушных потоков, препятствующие распространению огня, в случае возникновения пожара в здании.
Системам пожарной безопасности, при строительстве фасадов зданий и оконных конструкции уделяется особое внимание, так как данная опасность может оказать пагубное воздействие на здоровье и даже жизнь людей. По существующим СНиП, установка противопожарных отсечек, является обязательным условием строительства, и ни один из объектов строительства не может быть выполнен без применения отсечек
Данные элементы изготавливаются из оцинкованной стали с полимерным либо порошковым покрытием, согласно действующим СНиП. Сталь по своей природе имеет очень высокий класс огнестойкости, отсюда такой тип пожарных отсечек может выполнить возложенную на него функцию в полном объёме. Полимерно-порошковое покрытие позволяет более долгосрочно предотвращать физические разрушения стали под воздействием внешней окружающей среды.
Особенности установки
Для установки данных типов оконных блоков нужно пройти шесть этапов.
- Распаковать конструкцию, подготовить ее к установке.
- Установить огнестойкой стороной в помещение.
- Выставить и зафиксировать конструкцию.
- Запенить монтажные швы пеной, носящей огнеупорную функцию.
- Проверить стеклопакет, не должно быть повреждений, затем установить в раму, используя присоски.
- Установить удерживающие штапики, в первую очередь, по горизонтали, потом по вертикали.
Отличие в установке заключается в использовании материалов. Мастер не только должен иметь лицензию с МЧС, но и понимать, что такое огнеупорное окно
Важно помнить, что стекло с одной стороны покрыто огнеупорным материалом
Как определить класс пожарной опасности фасадов?
Определение класса пожарной опасности для вентилируемых фасадов производится только с использованием огневых испытаний цельной конструкции, т.е. подсистемы и облицовочного материала. Правила проведения таких испытаний регламентированы согласно стандарта ГОСТ 31251-2003.
Наличие в составе фасада облицовочного материла группы горючести НГ (негорючий) или Г1 (слабо горючий) не дает гарантию получения для всей фасадной системы класса К0. Тоже касается и отдельных материалов, из которых изготавливается подконструкция, утеплителя и крепежа. Т.е. в идеале и материалы подконструкции и облицовочный материал и система утепления должны быть негорючими.
Тем не менее есть и отдельные случаи, когда система обладает классом К0, но имеет в своем составе ограниченное количество слабогорючих материалов, группы Г1, например. Обычно такие исключения делаются тогда, когда этого требует нестандартное архитектурное решение или технико-экономическая целесообразность.
Применение узла Пестрицкого
Как упоминалось ранее, эффективными мерами по снижению риска возгорания высотных зданий в городских условиях является установка стальных коробов и изготовление пожарных отсечек. На этапе проектирования фасонных деталей в зависимости от типа проема на вентилируемом фасаде стоит упомянуть о таком техническом решении, как узел Пестрицкого.
Основное его назначение – защита оконного или дверного проема от попадания открытых языков пламени под вентилируемый фасад и внутрь здания. Мероприятие дает дополнительный запас времени на эвакуацию людей из здания. Данная мера играет важную роль, т.к. может сохранить жизнь и здоровье жителям многоэтажных домов.
Стоимость любых противопожарных элементов зависит от материала изготовления, комплектации и типоразмеров крепежей.
Системы противопожарной защиты вентилируемых фасадов
Противопожарные фасады – совокупность инновационных решений в области техники и конструкции сооружения, которая может гарантировать адекватную пожарную безопасность. Также такая система защищена от вредного влияния природы и атмосферы. Система должна помимо защиты от огня, обеспечивать и теплоизоляцию. Поэтому жильцы могут экономить на отоплении, а также не бояться того, что пожар перейдет в квартиру из другой, двигаясь по утеплителю.
Рассечки могут быть горизонтальными и вертикальными. Они разделяют весь фасад здания на равные участки. Поэтому пожар может охватить только один участок, который огорожен рассечками, но не способен двигаться дальше. Такая система исключает и свободное движение воздуха, а потому пожар не может использовать воздух как путь перемещения. Кроме того, сами рассечки выполнены из огнеупорных материалов, а потому за них можно не переживать.
Чтобы огонь не попал с внешней стороны здания в квартиру или не произошло обратное, рассечки строятся, в частности, вокруг окон.
Противопожарные отсечки на вентилируемом фасаде
Пожарная безопасность – это Ваша защищенность и Вашего имущества. Безопасность не ограничивается наличием огнетушителей, гидрантов или эвакуационных выходов. В настоящее время от строительства требуются решения, которые позволяют не допускать возгорание и распространение огня. Среди них вентилируемые фасады. Для ограничения распространения огня в конструкции навесного фасада предусмотрены противопожарные отсечки. Подробнее о них Вы узнаете в нашей статье.
Противопожарные отсечки на вентфасаде. Что это?
Противопожарная отсечка это конструктивные элементы вентилируемых фасадов из металла. Основная функция рассечек – предотвращение распространения пламени. Они частично перекрывают воздушный поток. Еще одна немаловажная функция: при возгорании пароизоляционной мембраны её горящие капли не попадают в зазоры вентфасада.
Различают перфорированные и не перфорированные элементы. Рассечка без перфорации способна полностью перекрыть движения воздуха, что не допустимо. Процент допустимой перфорации отсечек зависит от требуемого воздухообмена по расчетам фасада.
Требования СНИП
На сегодняшний день по правилам пожарной безопасности расстояние между рассечками зависит от этажности здания. Для двухэтажного здания максимально допустимое расстояние не должно превышать 6 метров. Для зданий с большей этажностью (5) это расстояние растет до 15 метров. Естественно, расположение рассечек зависит от типа навесного фасада и при его разделении на участки пожароопасности.
Скажем точно: устройство такого узла как противопожарная отсечка – обязательно. Особенно это правило касается фасадов с утеплением из пенополистирола или пенополиуретана. При его горении распространяется едкий дым, который очень опасен. Рассечки предотвращают распространение этих токсичных газов. Еще одно требование – использование минераловатной плиты для перекрытия горючего утеплителя. Стоит отметить что крепеж для рассечек не должен уступать ей в огнеупорности.
Точный расчет количества отсечек и их объем проводится на основании СНИП 21-01-97 «Пожарная безопасность зданий и сооружений», ФЗ № 123 «Технический регламент о требованиях пожарной безопасности», СП 2.12130.2009 «Системы противопожарной защиты. Обеспечение огнестойкости объектов защиты», СП 4.13130.2009 «Системы противопожарной защиты. Ограничение распространения пожара на объектах защиты. Требования к объемно-планировочным и конструктивным решениям».
Монтаж отсечек
Противопожарные отсечки монтируются по всему фасаду здания. Их задача, как мы уже говорили, предотвращение распространения пламени по пароизоляции и утеплителю (поддерживающему горение). Пластинки крепятся с помощью вытяжных заклепок на кронштейны вентфасада. При монтаже требуется перекрыть стыки рассечек внахлест не менее чем на 5 см. Обязательно смонтировать отсечки нужно на всех дверных и оконных проемах.
Узел противопожарной отсечки на неровных поверхностях или прочих сложных объектах разрабатывается индивидуально.
Видео по тематике
Выбрали для Вас познавательное видео.
Как выбрать противопожарные материалы:
Монтаж противопожарных отсечек в Германии:
Монтаж противопожарных отсечек:
Вывод
Противопожарная рассечка – обязательный элемент фасада. При возгорании снаружи здания они позволяют предотвратить распространение пламени на фасаде и возгорание рядом стоящих конструкций.
Компания ООО «СтройФасад» более 10 лет выполняет проектирование и монтаж вентфасадов любой сложности. В своей работе мы используем стальные рассечки с полимерным покрытием. Они, по нашему мнению, качественный и экономичный материал, который соответствует всем строительным нормам.
Наша команда подберет решение, которое будет соответствовать противопожарным нормам. Обращайтесь для расчета фасада к нам по номеру или присылайте информацию для расчета на почту 9729572@mail.ru.

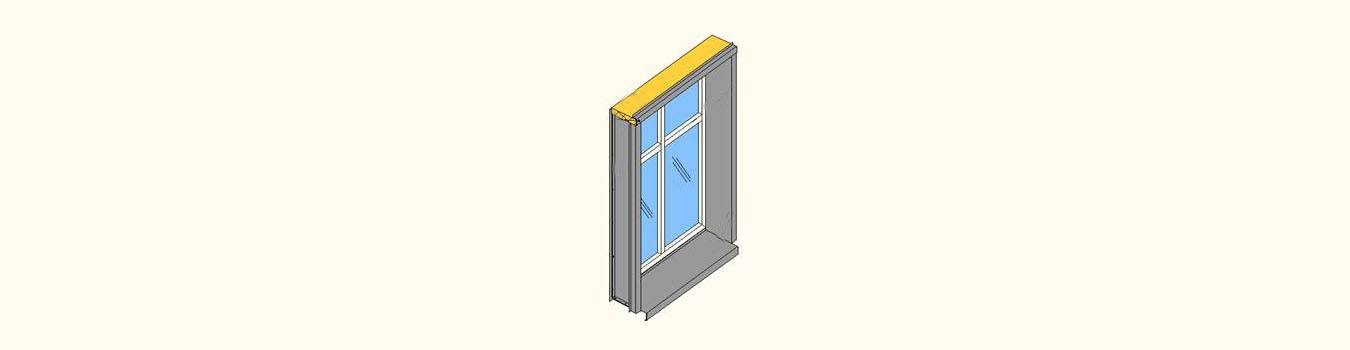

Узел оконных откосов и оконного отлива вентфасада
По периметру сопряжения навесной фасадной системы с оконными проемами устанавливаются короба оконных откосов и оконный отлив.
Короба оконных откосов и оконного отлива служат для отвода атмосферных осадков, для декоративного оформления оконных проемов и в качестве противопожарной преграды (противопожарных коробов).
Оконные откосы и отлив выполняются в виде составной конструкции, монтируемой непосредственно на фасаде из соответствующих элементов (панелей облицовки) с применением метизов из оцинкованной или коррозионностойкой стали.
Все элементы данного узла вентфасада выполняются из листовой оцинкованной окрашенной стали толщиной не менее 0,5 мм. При этом элементы верхнего и боковых откосов короба должны иметь выступы-бортики с вылетом за лицевую поверхность облицовки основной плоскости фасада.
Для организации слива капельной влаги из внутреннего объема верхнего элемента короба допускается на его нижней поверхности предусматривать отверстия диаметром не более 8 мм с шагом не менее 100 мм. Верхние и боковые панели противопожарного короба должны иметь отбортовку со стороны строительного основания.
Высота отбортовки должна иметь размер, исключающий возможность проникновения огня во внутренний объем системы, при этом часть отбортовки в пределах собственно стены должна иметь размер не менее 25мм. Оконные откосы можно выполнять из керамогранита с монтажом на оцинкованный лист, выполняющим роль противопожарной отсечки.
Теплоизоляция
В связи с постоянной циркуляцией воздуха в вентиляционном канале навесного фасада есть опасность быстрого распространения пламени, этому основным требованием, которое предъявляется к утеплителю, является его негорючесть.
Кроме того, важно, чтобы теплоизоляция хорошо держала форму, обладала стойкостью к выветриванию и была долговечной. Хотите больше информации по теме? Посмотрите эти статьи:
Хотите больше информации по теме? Посмотрите эти статьи:
современном строительстве
Перед направлением электронного обращения в Минстрой России, пожалуйста, ознакомьтесь с изложенными ниже правилами работы данного интерактивного сервиса.
1. К рассмотрению принимаются электронные обращения в сфере компетенции Минстроя России, заполненные в соответствии с прилагаемой формой.
2. В электронном обращении может содержаться заявление, жалоба, предложение или запрос.
3. Электронные обращения, направленные через официальный Интернет-портал Минстроя России, поступают на рассмотрение в отдел по работе с обращениями граждан. Министерство обеспечивает объективное, всестороннее
и своевременное рассмотрение обращений. Рассмотрение электронных обращений осуществляется бесплатно.
4. В соответствии с Федеральным законом от 02.05.2006 г. N 59-ФЗ “О порядке рассмотрения обращений граждан Российской Федерации” электронные обращения регистрируются в течение трёх дней и направляются
в зависимости от содержания в структурные подразделения Министерства. Обращение рассматривается в течение 30 дней со дня регистрации. Электронное обращение, содержащее вопросы, решение которых не
входит в компетенцию Минстроя России, направляется в течение семи дней со дня регистрации в соответствующий орган или соответствующему должностному лицу, в компетенцию которых входит решение поставленных
в обращении вопросов, с уведомлением об этом гражданина, направившего обращение.
5. Электронное обращение не рассматривается при:
– отсутствии фамилии и имени заявителя;
– указании неполного или недостоверного почтового адреса;
– наличии в тексте нецензурных или оскорбительных выражений;
– наличии в тексте угрозы жизни, здоровью и имуществу должностного лица, а также членов его семьи;
– использовании при наборе текста некириллической раскладки клавиатуры или только заглавных букв;
– отсутствии в тексте знаков препинания, наличии непонятных сокращений;
– наличии в тексте вопроса, на который заявителю уже давался письменный ответ по существу в связи с ранее направленными обращениями.
6. Ответ заявителю обращения направляется по почтовому адресу, указанному при заполнении формы.
7. При рассмотрении обращения не допускается разглашение сведений, содержащихся в обращении, а также сведений, касающихся частной жизни гражданина, без его согласия. Информация о персональных данных
заявителей хранится и обрабатывается с соблюдением требований российского законодательства о персональных данных.
8. Обращения, поступившие через сайт, обобщаются и представляются руководству Министерства для информации. На наиболее часто задаваемые вопросы периодически публикуются ответы в разделах «для жителей»
и «для специалистов»
Фасад формирует внешний облик здания. Новые системы и современные облицовочные материалы способны изменить лицо любого строения. К внешнему декору требования особые. Кроме эстетики здесь важна безопасность и функциональность. Свою популярность вентилируемый фасад завоевал сравнительно недавно. На отечественном рынке активным внедрением технологии начали заниматься в конце 90-х. За это время были отработаны приемы использования его в различных климатических условиях. Рассмотрим детальней понятие вентилируемого фасада, что это за вид конструкции и в чем его преимущества.
Пароизоляция при утеплении минеральной ватой внутри дома
Теплый воздух, циркулирующий во внутренних помещениях дома, насыщен влажными парами, которые испаряют люди, животные, растения, бытовая техника
Теплые воздушные массы стремятся вверх и скапливаются под потолком помещений, поэтому крайне важно комбинировать минеральную вату с паробарьером при утеплении потолков манасард и комнат, соседствующих с неотапливаемым чердаком
Определенное количество теплого воздуха просачивается наружу дома через стены и полы — во избежание вздутия напольных покрытий и разрушения стеновой облицовки пароизоляционные пленки укладывают между слоем минеральной ваты и финишным отделочным слоем.
Противопожарные меры: рассечки на фасаде
Пожарная безопасность – одно из главных требований, которые сегодня предъявляются навесным фасадам. Так как конструкция предполагает постоянную циркуляцию воздуха, даже негорючие теплоизоляторы не могут полностью предохранить систему от распространения пламени.
Выходом могут стать противопожарные фасады, представляющие собой целый комплекс различных технических и конструкционных решений.
Противопожарные рассечки
Отсечки – это элементы из металла, которые устанавливаются в фасадных системах и прикрепляются к стене или обрешетке по всему периметру строения и перекрывают воздушный поток.
Принимая во внимание конструкционные особенности навесных фасадов, рассечки не могут полностью перекрывать циркуляцию воздуха, поэтому их делают перфорированными. В случае возгорания пароизоляционной мембраны, отсечки предотвратят распространение пламени и попадание горящих капель за пределы зазора
Процент перфорации обеспечивает необходимую циркуляцию воздуха внутри вентфасада.
В то же время рассечки должны соответствовать требованиям пожарной безопасности. Так, в зависимости от типа вентилируемого фасада, расстояние между рассечками варьируется в пределах 6 метров, если здание составляет два этажа, и до пятнадцати метро, если речь идет о пятиэтажном здании. Отсечки используются и тогда, когда нужно разделить части строения различной пожароопасности. Например, в том случае если первые этажи дома отданы под магазины и различные салоны.
Монтаж противопожарных рассечек
Противопожарная безопасность при строительстве дома.
задача металлической пластинки, которая устанавливается по всему периметру здания в вентиляционном зазоре фасада, это предотвращение распространения пламени по ветро- и влагозащитной мембране. Монтируется рассечка при помощи заклепок на кронштейны. В том случае, если применяется отсечка из цельного металла, она устанавливается так, чтобы не мешать циркуляции воздуха.
Если в качестве утеплителя используется пенопласт класса 25-Ф, то на противопожарные отсечки применяется минеральная плита для соблюдения противопожарных норм. Чтобы точно рассчитать необходимый объем противопожарных отсечек в каждом конкретном случае, нужно знать размер дверей и окон, периметр прилегающих к крыше стен, цоколя, а также наличие таких дополнительных элементов строения, как пожарные лестницы, наличие глухих стен и характеристики угловых зон.
Невзирая на кажущуюся сложность монтажа элементов навесного фасада, сама его конструкция рассчитана таким образом, чтобы собрать фасад можно было своими руками. Конечно, это непростая задача, но при должном уровне подготовки и наличии необходимой информации, с ней вполне можно справиться самостоятельно.
Задачи отсечки
Использование отсечек просто необходимо в том случае, если в качестве утеплителя в фасадных системах выбирается пенополистирол или пенополиуретан. Под воздействием огня и высоких температур эти материалы выделяют крайне токсичный и горючий газ, способный попадать в огонь через штукатурку и увеличивать его высоту. Если пенополистирол отличается низким качеством, то возможно даже его моментальное воспламенение, из-за чего огонь быстро распространяется по всему дому.
Чтобы не возникало подобных ситуаций, применяются противопожарные рассечки из негорючего материала, вроде минеральных плит из базальтовых пород. Их температура плавления составляет не меньше 1000 градусов. Температура плавления стекловолокна всего 550 градусов, поэтому оно не используется. Объем и количество отсечек нужно рассчитывать отдельно для каждого объекта.
Однако можно встретить и более конкретные рекомендации. В частности, при монтаже рассечек на уровне перекрытий, они должны устанавливаться не реже, чем через каждые четыре метра по высоте. Их монтируют по всей глубине теплоизоляции, шириной не менее пятнадцати сантиметров.
