Стоечно- ригельная система остекления фасадов. Описание?

Преимущества и недостатки

В любой системе есть ряд положительных и отрицательных свойств, знание которых позволяет не ошибиться при выборе остекления для конкретного объекта.

Преимущества

Технологии монтажа каркаса. В отличие от других систем стоечно – ригельный фасад, а точнее его вертикальные и горизонтальные несущие профили можно соединять между собой несколькими способами. Это позволяет подобрать узел соединения под конкретный фасад. У классической системы остекления фасадов есть варинат, когда для монтажа используются только ригеля. В этом случае для стоек и перемычек применяется один тип профиля. Расходы на материал уменьшаются из-за использования профиля без остатка и обрезков.
Герметичность. Плотные и качественные узлы соединения стекла и металла не пропускают влагу и воздух из внешней среды.
Взаимозаменяемость. Стойки и ригеля изготовлены из одного и того же профиля, что позволяет использовать весь материал без остатка. Это свойство удобно использовать на этапе проектирования, когда можно раскроить заводские профиля в ноль, значительно экономя средства.
Стоечно – ригельный фасад можно сравнить с пластилином. Большой выбор крепежных и доборных элементов, а также стекол и стеклопакетов позволяет монтировать фасады саамы причудливых форм. Это наклонные крыши, «спирально – винтовые фасады», разнообразные примыкания к зданиями, купольное и арочное остекление, изломы и переходы из одно плоскости в другую.
Энергоэффективность. Стеклянный фасад пропускает достаточно солнечного света для экономии электричества. Стеклопакеты и каркас с терморазрывами и термовставками, а также вспененные утеплителей позволяют поддерживать температуру внутренних посещений на приемлемом уровне +19-21. °С.
Универсальность. Стоечно – ригельные фасады подходят, как для устройства коттеджей, так и для высотных зданий.

Основные типы фасадного остекления

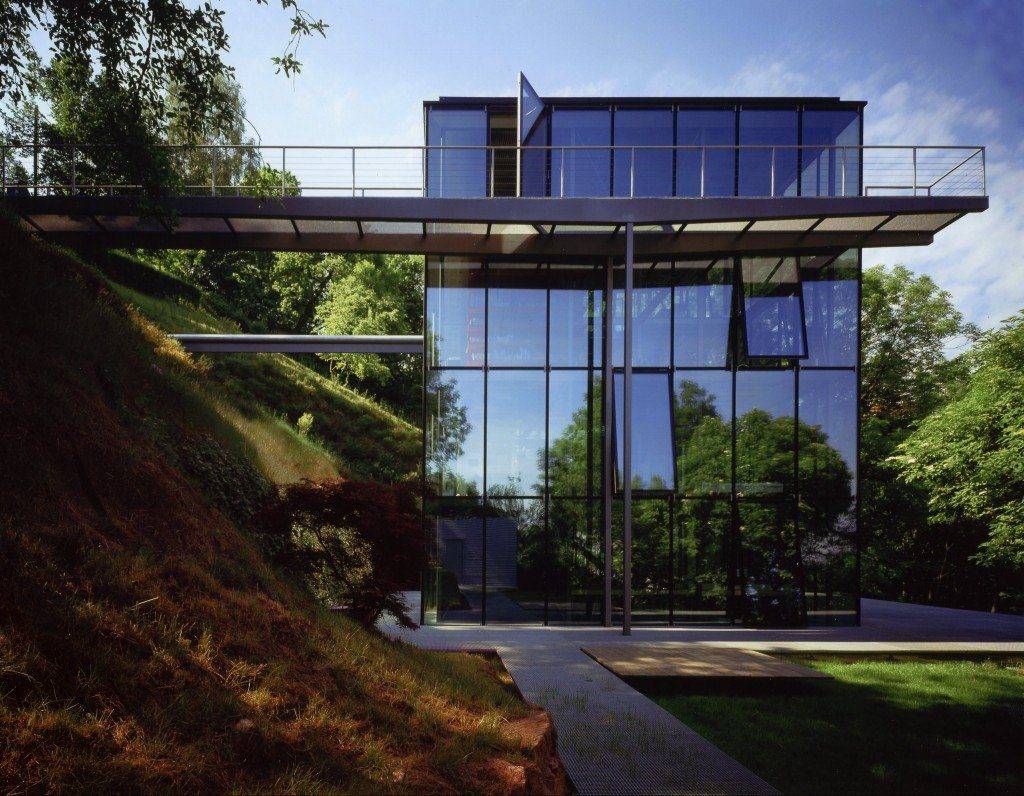

Классические (ригельные) фасады

Несмотря на то, что самостоятельно стеклить фасады крайне рекомендуется, изучить информацию об основных элементах конструкции такого фасада все же стоит. Это поможет вам не только сделать правильный выбор в пользу той или иной комплектации стеклянного фасада, но и проконтролировать качество выполнения работ по остеклению вашего дома.

Алюминиевые элементы каркаса для фасадного остекленияНа сегодняшний момент используются три типа конструкции стеклянных фасадов:

Классический ригельный фасад;
Структурный (безрамный) фасад;
Спайдерный фасад,

Ниже мы рассмотрим каждый из этих типов подробнее. И начнем с наиболее распространенного – ригельного. Фасадные системы ригельного типа включают в себя:

Внутренний профиль – каркас из стоек и ригелей.
Внешний профиль – прижимы и декоративные крышки.
Остекление – моностекло, стеклопакеты или фасадные стеклянные панели.

Данная конструкция отличается простотой в возведении, так как каркас из алюминиевого профиля может быть собран без привлечения специальной техники. Использование уплотнителей при установке стекол в каркас дает возможность применять в ригельных фасадах обычное стекло, чтоб удешевляет конструкцию.

Безрамное остекление

Структурное остекление фасада — более сложная технология. При структурном остеклении на внешней поверхности не видно никаких крепежных элементов – весь фасад является полностью стеклянным. Естественно, смотрится такое здание гораздо эффектнее, чем здание с фасадом, остекленным по традиционной технологии – но и реализовать такую конструкцию на порядок сложнее.

Фасад, остекленный по безрамному типу При безрамном остеклении стекло для фасада не устанавливается на каркас, а приклеивается к алюминиевым рамным профилям снаружи. Одно стекло вместе с несущей алюминиевой рамой составляет единицу фасадного структурного остекления – так называемую кассету.

Безрамное остекление балкона С внутренней стороны фасада кассеты соединяются механическим способом – через отверстия в алюминиевой рамке. Снаружи стыки между кассетами заполняются герметиком, по своим оптическим свойствам близким к стеклу. Стоимость безрамного остекления значительно выше, чем стоимость стеклянного фасада, возведенного по традиционной ригельной технологии.Причин этому несколько:

Структурное остекление представляет собой сложную задачу для проектировщика, потому проектная документация для такого фасада, что называется, «влетит в копеечку».
Для структурного остекления применяются только очень толстые фасадные стекла, прошедшие термическую обработку для придания им механической прочности. Стоит такое стекло намного дороже обычного.
Материалы для безрамного остекления и отделки фасадов, а именно рамы для каркаса, клей для стекла и герметики, стоят тоже достаточно дорого.

Но при этом внешний вид остекленного фасада с лихвой компенсирует практически любые затраты.

Спайдерное остекление

Без сомнения, наиболее оригинальным типом остекления фасадов является спайдерное остекление. В частном строительстве такой тип остекления применяется редко, а вот при отделке офисных зданий, банков, торговых центров спайдерную технологию периодически используют.

СпайдерВ чем же суть этого метода установки фасада?

Основой такого фасада является спайдер – кронштейн особой формы. Производятся такие кронштейны из очень прочного материала (чаще всего применяется легированная сталь), и чаще всего их делают весьма привлекательными внешне.
Спайдеры крепятся к несущей конструкции (каркасу из металлического профиля, колоннам, несущим стенам), а к спайдерам через несколько эластичных зажимов фиксируются элементы остекления.
Благодаря конструкции зажимов спайдер компенсирует температурные деформации стекла, что дает возможность остеклять очень большие площади.

На самом деле, это лишь основные сведения о стеклянных фасадах. Впрочем, и их будет достаточно, чтобы сделать правильный выбор

Но если вы все же решитесь на установку стеклянного фасада (неважно, приглянулись ли вам раздвижные стеклянные фасады, безрамные конструкции или фасады, обустроенные по спайдерной технологии) – мы уверены, вы ни на миг не пожалеете о затраченных средствах, силах и времени. Красота таких фасадов, без преувеличения, стоит любых денег!

Преимущества спайдерных систем фасадного остекления

Этот тип остекления является очень популярным и востребованным не только, благодаря тому, что позволяет создать оригинальное здание, но и потому, что эта технология является одной из самых бюджетных и имеет множество преимуществ:

по средству спайдерного остекления можно воплотить любые дизайнерские идеи;
все элементы конструкции намного легче, что позволяет создать безопасную конструкцию;
все элементы достаточно просто устанавливать и срок остекления по этой технологии меньше;
конструкция устойчива к различным негативным факторам и выдерживает даже самые плохие погодные условия;
для облицовки используется небольшое количество элементов несущей конструкции, поэтому нужно меньше материала, а сама конструкция будет не такой тяжелой, и фундамент дома не будет проседать;
такая конструкция имеет большой срок службы, более 50 лет;
остекление не требует дополнительного обслуживания;
стекло для спайдерной системы покрывается специальным светоотражающим покрытием, поэтому солнечные лучи, при этом помещение остается отлично освещенным;
можно легко заменить поврежденные элементы конструкции и не нужно для этого менять большой объем поверхности;
с внешней стороны конструкция выглядит, как одно полотно, поскольку при спайдерной системе не видно швов, что придает зданию эстетически привлекательный внешний вид.

Рис. 11. Преимущества спайдерных систем фасадного остекления.

Прочность

Спайдерное остекление, несмотря на свой хрупкий внешний вид, очень надежное и способно выдержат нагрузки в несколько тонн без деформации и повреждения внешнего вида поверхности. Это обусловлено тем, что для конструкции используется сверхпрочное стекло и надежные системы крепления, которые не оказывают давление на каркас, а распределяют его по всей поверхности.

Рис. 12. Система крепления спайдерной системы.

Универсальность

Па системе спайдерного остекления можно создать дом любой формы и высоты. Для создания полотна используются небольшие стеклопакеты, которые соединяются между собой герметиком. Таким образом, можно создавать креативные здания разных архитектурных форм, без потери качества конструкции. Можно также покрывать этим видом облицовки не только стены, но и кровлю и делать межкомнатные перегородки.

Рис. 13. Универсальная сфера применения спайдерного остекления.

Простота в эксплуатации

Монтажные работы не занимают много времени, поэтому даже большой объем работ можно выполнить в кратчайшие сроки. При этом, компания, которая будет устанавливать эту систему, сможет воплотить все идеи и пожелания клиента в форме и внешнем виде здания. Также, готовая конструкция не требует обслуживания и неприхотлива в эксплуатации.

Рис. 14. Система установки спайдерного остекления.

Долговечность

Конструкция отличается долговечностью, поскольку для строительства используются прочные стеклопакеты и крепежные системы, которые не подвергаются нагрузкам и устойчивы к воздействию всей массы здания. Готовая система прослужит более полувека и при этом не потребует ремонта или замены структурных элементов.

Рис. 15. Пример спайдерной системы фасадного остекления.

Эстетичность

Готовое здание, покрытое по системе спайдерного остекления, выглядит, как настоящее произведение искусства. Выглядит такая облицовка очень по-современному, поэтому зачастую этот тип фасадного покрытия используется для офисных зданий больших компаний и торговых комплексов. Можно также использовать его для облицовки дома с панорамными окнами.

Рис. 16. Спайдерное остекление выглядит эстетически привлекательно.

Экологичность

Для остекления используются экологически чистые материалы, которые не выделяют токсинов и устойчивы к воздействию внешней среды. Готовое здание отличается безопасность не только со стороны надежности конструкции, но и с точки зрения отсутствия токсических примесей в материалах остекления. Поэтому все чаще спайдерное остекление применяется для жилых домов и коттеджей.

Рис. 17. Спайдерная система позволяет реализовать оригинальные решения для остекления.

Преимущества технологии

Структурное остекление прекрасно выглядит вживую и на фото, открывая новые перспективы для создания неординарного дизайна. Данная технология привлекает не только декоративными, но и практическими свойствами.

Благодаря панорамной конструкции в здание поступает гораздо больше естественного света, что позволяет экономить на электричестве. Светопрозрачные фасады удобны и безопасны в эксплуатации. Благодаря бесшовному соединению грязь и влага не попадают в промежутки между стеклами, поэтому облицовка не требует сложного ухода и выглядит опрятной.

Стоимость структурного остекления алюминием рассчитывается индивидуально и зависит от площади покрытия. Для получения более подробной информации заполните форму обратной связи на сайте «Московского оконного сервиса».

Наша продукция и услуги

Хотите купить деревянные окна со стеклопакетом по разумной цене? Тогда оконные конструкции из сосны — это отличный вариант. Высокая надёжность и долговечность гарантированы.

Отличительной особенность этого типа деревянных окон является повышенный срок службы во влажном климате и естественная сопротивляемость к появлению грибка и вредоносных бактерий.

Премиальное остекление — сочетает в себе благородство древесины натурального дуба, повышенный срок службы и надёжность современного стеклопакета.

Самый долговечный вариант деревянных окон со сроком службы до 90 лет. Внешние алюминиевые накладки надёжно защищают оконные конструкции от негативных внешних воздействий.

Остекление коттеджей всеми видами деревянных окон — из сосны, лиственницы, дуба или меранти. Изготовление оконных конструкций любых форм, размеров и типов открывания.

Установка окон в деревянном доме — это сложная задача, которая требует проведения подготовительных работ по окосячке (обсаде) оконных проемов. Сделаем все быстро, качественно и в срок.

Преимущества стоечно-ригельного фасада ALT F50

Среди всех преимуществ системы выделим основные, которые выгодно отличают от конкурентов:

Во-первых, это высокий уровень термоизоляции. Современное строительство диктует моду на экологичную застройку, на экономию средств для создания комфортного климата в помещении. Чтобы получить высокие звукоизоляционные и теплофизические свойства ограждающей конструкции в системе используется набор термоизоляторов (термовставок) из твердого и ударопрочного поливинилхлорида (PVC-U-HI) с высокими теплоизолирующими параметрами, запатентованный экструзионный уплотнитель и набор уплотнительных прокладок на основе этиленпропиленовых каучуков (EPDM). За счет оптимального сочетания этих компонентов достигаются такие показатели термической изоляции:

при установке рассекательного уплотнителя коэффициент теплопередачи узлового профильного решения (без стеклопакета) составляет Uf = 1,8 W/(m2К) или приведенное сопротивление теплопередаче Rпр.= 0,55 м2°С/Вт;
при стандартном решении коэффициент теплопередачи равен Uf = 2,4 W/(m2K) или приведенное сопротивление теплопередаче Rпр.= 0,42 м2 °С/Вт.

Это позволяет заметно увеличить теплофизические характеристики без существенного увеличения стоимости за квадратный метр конструкции.

Система «Тепло-холод»

Во-вторых, это система «тепло-холод» в которой используются оригинальные дистанционные ПВХ-элементы. Они находятся в зонах простенков и перекрытий фасада, что позволяет устанавливать вместо стеклопакета одинарное стекло. Стоечно ригельная фасадная система имеет специальные пазы, которые позволяют закрывать утеплитель любым недорогим листовым материалом. Все это ведет к экономичному переходу от непрозрачной к прозрачной области конструкции без потерь теплоизоляционных характеристик.

В-третьих, это простота обработки и множество вариантов соединения основных профилей. Фасадная система предусматривает несколько вариантов соединения стойки и ригеля:

встык;
внахлест;
с фрезеровкой внахлест.

Соединения встык производится без фрезеровки профилей с использованием пазового сухарного элемента. Соединение внахлест 6 мм без выборки паза в стойке, а с фрезеровкой внахлест 6мм с выборкой паза в стойке.

В-четвертых, это взаимозаменяемость основных профилей. Все ригельные и стоечные профили имеют в зоне установки заполнения пазы, которые предназначены для вентиляции области фальца стеклопакета и отвода конденсата. Все стойки и ригели имеют одинаковое сечение, поэтому профили можно использовать в качестве вертикальных и горизонтальных профилей каркаса фасада.

Взаимозаменяемость позволяет уменьшить отход профилей стойки и оптимизировать раскрой основных профилей при создании фасадных конструкций. Сокращение количества используемых стандартных профилей ведет к уменьшению стоимости готовой продукции. Выгодно.

Если при возведении конструкции не требуется высокая жесткость, то можно использовать систему «ригель-ригель», т.е. использовать профили ригеля в качестве вертикальных несущих профилей. Для усиления или раскрепления вертикальных ригелей используются камерные стоечные усиливающие профили. Это позволяет снизить металлоемкость и, следовательно, стоимость готовой конструкции.

В-пятых, это разнообразие конструктивных решений. Запатентованное решение в виде уникальной конструкции сухарного профиля позволяет реализовать различные переходы и примыкания фасадных конструкций к элементам здания:

создание переходов от вертикальной части конструкции к наклонной;
возможность поворота стоек в плоскости витража;
создание наклонно-поворотных поверхностей;
примыкание наклонной конструкции к основанию здания;
создание вершины многогранной пирамиды.

Как происходит монтаж стоечно-ригельной системы остекления

В ячейки, образованные стойками и ригелями внутреннего каркаса здания, вставляются стеклопакеты и укрепляются прижимной планкой, после чего стыки закрывают выпуклой или плоской накладкой. Снаружи фасад выглядит как сплошное стеклянное полотно, разделенное полосками (накладками). Хотя монтаж простой и дешевый, при работе на высоте необходимо использовать вышку, что является единственной усложняющей особенностью остекления.

Полузакрытый монтаж происходит посредством установки стекла внутрь продолговатой ячейки, образованной прижимными планками. Под прямым углом к планкам в местах соединения стеклопакетов прокладывают уплотнитель с использованием герметика. Этот вид монтажа усложняет замену стекла при его повреждении, однако со стороны фасада в этом случае видны только горизонтальные швы, что делает внешний вид более аккуратным.

Расчет фасада для жилого дома

Стоечно-ригельное остекление нельзя назвать совершенно новой технологией: она применяется достаточно давно и встречается часто. Такой способ остекления может быть применим не только к высотным зданиям, но и к малоэтажным частным строениям. Данный материал поможет подобрать наиболее подходящий способ остекления для вашего дома, разобраться в нюансах, определиться со стоимостью.

Для того чтобы получить надежное и долговечное остекление, важно правильно выбрать основу для него. Для того чтобы заранее узнать, как будет смотреться фасад, сколько материала потребуется, чаще всего используют для расчета специальные компьютерные программы

Поставщик остекления обязательно продемонстрирует вам возможные варианты фасада, рассчитает, сколько материалов потребуется, скажет примерную стоимость работы с вашей площадью.

Для того чтобы получить результат, в программу нужно ввести площадь фасада, тип конструкции, какой стеклопакет вы хотите установить, будет ли остекление теплым, присутствует ли зимний сад. Чем больше подробностей вы внесете, тем точнее получите показатели

Очень важно указать толщину стекол: от этого сильно зависит результат, так как будет меняться ширина конструкции и ее масса. Чем климат суровее, тем толще нужен стеклопакет

При выборе остекления необходимо учитывать не только климатические условия, но и освещенность, силу ветра, иные погодные особенности, свойственные вашему климату.

Если программы у поставщика нет, выполнить расчет могут инженеры компании. Это займет немного больше времени, но человек вполне может собрать нужные вам данные, произвести измерения и выдать нужный результат. Важную роль играет правильный расчет несущей конструкции.

Работу такого уровня может выполнить только профессиональная компания, поэтому не стоит пытаться заниматься установкой самостоятельно. Для создания остекленного фасада потребуется не только бригада квалифицированных рабочих, но и участие инженера, архитектора, проектировщика и поставщика конструкций.

Выбор системы

Система остекления для саун и зданий без сверления может быть различной. Наиболее популярные стеклянные фасады выполнены на основе данных технологий:

Структурное остекление фасадов зданий и саун. Метод предполагает объединение в общей конструкции с применением клеящих герметиков стекла, металла и керамики. Технология даёт возможность архитекторам собрать гладкий цельностеклянный фасад.
Вытяжная система: внешний слой включает стеклопакет и стекло, смонтированное на расстоянии в 17 см от стеклопакета. Получаемая воздушная прослойка или отводит воздух, или обеспечивает приток кислорода.
Холодный фасад для саун и зданий. Остеклить фасады в данном случае предстоит, применяя панели стекла. В роли теплоизоляции выступает конструкция стены, на которую крепят с зазором для воздуха внешний слой. Усилить эффект от фасада под стекло помогает подсветка.

Чтобы система функционировала долго, требуются совместные усилия проектировщика, архитектора и поставщиков материалов. Ключевой вопрос при проведении работ — гнутые системы или прямой профиль при выборе стекла для фасадов и конструкции стеклопакета. Технология остекления

Сплошное остекление фасадов выглядит респектабельно, так как позволяет получить идеально ровную поверхность в особенности при наличии подсветки. Не выделить фасад со стеклом достаточно сложно. Особого ухода панелям не требуется, а конструкция стоит относительно недорого. Ремонт жилых зданий, облицованных стеклом, ведётся быстро.

Сплошное остекление фасадов выглядит респектабельно, так как позволяет получить идеально ровную поверхность в особенности при наличии подсветки

Для коттеджей и прочих зданий применяется несколько технологий остекления:

Классическая.
Планарное (или ленточное) остекление. Система предполагает остекление на высоту менее 0,6 м. Планарное остекление отличается тем, что лист не вставляют в профиль.
Витражное остекление. На рамочный профиль крепят разного цвета стеклопакеты, позволяющие воплотить любую задумку дизайнера. Усиливает эффект от облицовки подсветка.
Конструктор. Подходит для саун и прочих строений.
Полуструктурное остекление на рамке.
Структурное остекление. Коэффициент остекленности фасада здания в данном случае выбирается согласно проекту.

Типы остекления

Есть несколько возможных вариантов остекления фасадов. Все они зависят от типа конструкции. Можно самостоятельно выбрать нужный тип или посоветоваться со специалистами в данном вопросе, которые помогут подобрать нужный вариант под ваши требования.

Основные типы конструкций:

Стоечно-ригельные системы;
Структурные;
Светопрозрачные спайдерные;
Навесные варианты.

Каждый из приведенных типов имеет свои отличительные особенности при установке, а так же при их внешнем виде. Но, тем не менее, каждый из них очень прочен, надежен и имеет все положительные характеристики стеклянного фасада. Разберем каждый вариант более подробно.

Стоечно-ригельная система срс

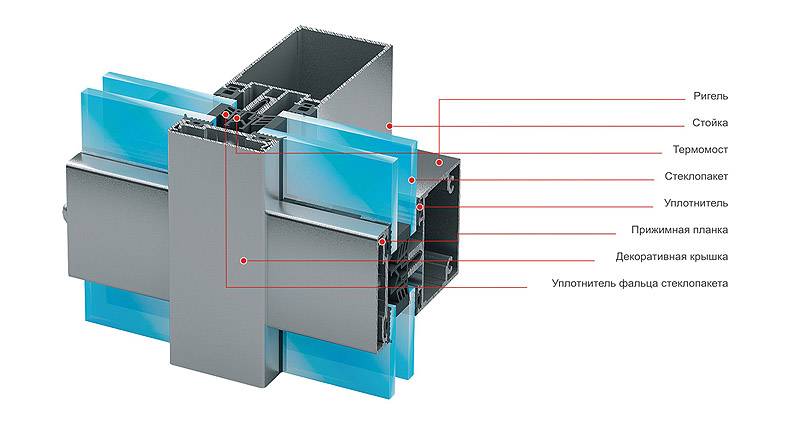

Стоечно-ригельная система остекления в разрезе

Стоечно-ригельные системы наиболее часто встречаемые. Это светопрозрачные фасады поддерживаемые горизонтальными и вертикальными профилями, так же называемые как ригели и стойки. Для более стильного и интересного варианта здания используются декоративные накладки. Это нисколько не мешает пропускной способности стекла, и помещения достаточно освещены. Универсальными эти конструкции делает то, что их возможн использовать практических для любых типов зданий.

Модульная система

Модульное остекление – элементный фасад зданий

Модульный фасад – стеклянный фасад зданий особого вида, так же называемым блочным фасадом или элементным. Главной причиной появления модульной системы служит увелечение возводимых зданий башенного типа. Раньше для таких типов зданий применялись стоечно-ригельные фасады, но они быстро стали не удовлетворяли требованиям сроков и технологий строительства. Отличие модульной системы от стоечно-ригельной заключается в том, что на объект конструкции поставляются не в разобранном виде, а готовый типовой фасадный блок в сборе.

Структурные системы

Структурная система остекления

Отличительной особенностью структурной системы является ее целостность. Со стороны это выглядит так, будто основную часть здания покрыли сплошным листом стекла. К тому же совершенно невидны никакие петли и другие элементы профиля. Закрепление происходит при помощи специального герметичного клея, не подверженного воздействию влажности и перепада температур. Несмотря на крепление стекла клеем, фасад будет безопасным и прочным и отлично подходит для крупноформатного остекления, даже для самых высоких зданий. Тем не менее, такой фасад используется и для небольших магазинчиков и домов и смотрится это не менее завораживающе.

Полуструктурные системы

Устройство полуструктурного фасадного остекления

Стоечно-ригельное и структурное остекление в объединение представляют собой полуструктурные системы. Отличая их, заключаются в лицевой поверхности, на которой обязательно используется либо исключительно горизонтальные, либо декоративные крышки расположившиеся только вертикально, скрывают они под собой профиль несущего каркаса. Что бы обеспечить качественные герметичные соединения, в основном применяют эластичные уплотнения либо силикон. Так же используя полуструктурные системы, есть несколько видов декоративных накладок: миндалеобразне, скругленные или плоские.

Спайдерные системы

Спайдерная система остекления фасада

Спайдерные системы стеклянного фасада так же относятся к одним из самых популярных и часто используемых. Они используются без рам для крепления стекол, так же отпадает необходимость закреплять петли. В качестве закрепляющей связи, у таких фасадов служат специальные кронштейны. Изготавливаются они из стали высокой прочности. При помощи эластичных зажимов все элементы фасада крепятся к этим кронштейнам или как их еще называют – спайдерам. Используя данный вид креплений, не составит труда покрыть стеклом большие площади. Именно поэтому часто спайдерные системы используют для остекления в крупных зданиях.

Вантовые системы

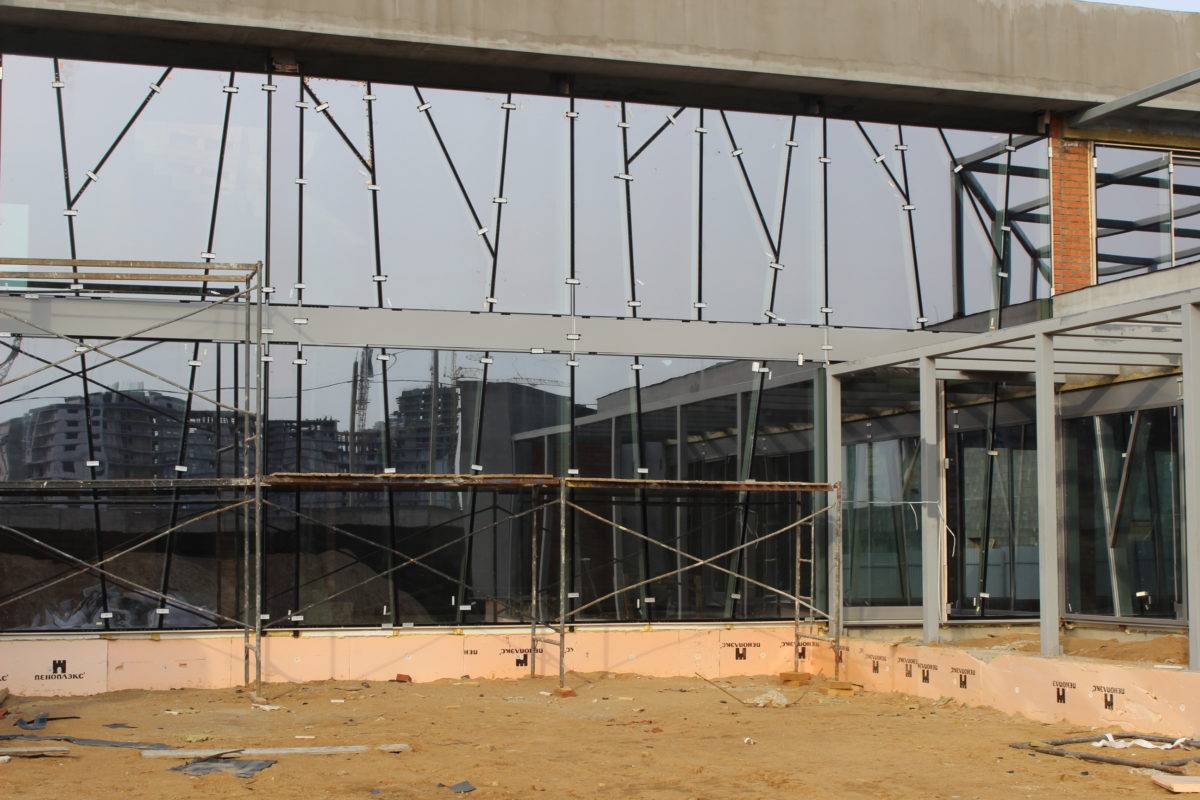

Стеклянный фасад на вантовой системе на спайдерах

Вантовые системы относятся к спайдерной системе, и придают остеклению панорамный эффект, элегантность, легкость и визуальную целостность. Данное остекление считается одним из самых престижных и практичных, при этом использование данной системы возможно для зданий любых форм, размеров и геометрий.

От обычной спайдерной системы вантовые отличаются очень существенно. Главной отличительной чертой является крепление к зданию, отсутствуют традиционные рам-секции. Если почти все фасады в своей основе имеют жесткий металлический каркас прикрепленный к базовым стенам, то планарная конструкция крепится с помощью специальных высокопрочных тросов (вантов), туго натянутых и «сплетенных» по принципу паутины.

Как бороться с недостатками?

Уменьшить количество проблем, связанных с подобного рода остеклением, возможно, правильно выбрав его систему. Например, можно использовать ПВХ блоки или применить деревянные рамы, что позволяет сделать конструкцию более теплой, однако стоит отметить, что увеличится ее масса.

Если требуется оформить схожим способом небольшое частное строение, можно использовать другой способ остекления, который имеет похожий внешний вид – например, безрамное остекление. Такая конструкция сделает фасад привлекательным, достойно защитит от ветра, однако не сможет удерживать тепло. Обзор будет максимальным.

Ригельная система применима для оформления фасадов крупных строений, для частных домов она используется реже из-за сложности и дороговизны, однако, установив ее, вы получите теплый, долговечный фасад, не требующий дополнительного ухода, кроме замены уплотнителей.

Видео: Монтаж алюминиевых конструкций и остекление

Видео: Фасадное остекление коттеджа. Фасадные конструкции Alutech f50

Преимущества стоечно-ригельного остекления фасадов

Другие достоинства витражного остекления:

Высокая стойкость к промерзанию
Высокая степень пожаробезопасности
Высокое качество сборки гарантирует практически полное отсутствие бракованных элементов
Герметичность фасада. Достигается за счет использования многослойных стеклопакетов, установки уплотнителей из EPDM резины.
Удобство монтажа. Примыкание ригелей к стойкам может осуществляться различными способами.
Вариативность конструкций. Комбинирование примыканий ригелей и стоек позволяет легко встраивать в фасад поворотно-откидные конструкции и входные группы, монтировать пирамидальные вершины и поверхности с изломом.

Описание фасада

Фасадная система F50 позволяет при минимальных затратах начать производство алюминиевых конструкций.

Стойки и ригели в конструкции могут соединяться тремя способами:

при помощи камерных сухарных элементов (при последовательном монтаже);
при помощи камерных сухарных элементов и салазок (для упрощенного монтажа);
при помощи торцевых ригельных шурупов (экономичное и простое соединение с предварительной обработкой стойки).

Множество вариантов соединения позволяет использовать систему на объектах различного класса сложности, используя наиболее удобные и технологичные способы соединения в каждом конкретном случае. При этом работать со стоечно ригельной системой фасадного остекления может производитель даже с минимальным опытом, так как переход на системы Alutech Alt F50 дает возможность не изменять основные способы соединения и обработки стойки и ригеля.

Стоечно–ригельная фасадная ТП-50300 серия

Основным преимуществом является широкое разнообразие возможностей в пределах данной серии. Кроме того, существует огромный выбор элементов. Это позволяет реализовать самые смелые проекты.

ТП-50300 серия фасадов, исходя из конструктивных особенностей, выполняется в 2 вариантах:

Первый вариант характеризуется использованием профилей ТП-50300 в качестве стоек, и профилей ТП-50300 и ЭК-50 как ригелей. Ригели крепятся к стойкам внахлест. Благодаря такому решению стало возможно изготавливать витражи в двух исполнениях — вертикальном и наклонном, светопрозрачные покрытия, одно- и двускатные, успешно выполняются благодаря гарантированному отводу влаги с ригелей на стойку;
Второй вариант отличается тем, что применяются профили из алюминия ЭК-50, при этом крепление ригелей происходит без нахлеста. Выполнение витражей осуществляется в вертикальном исполнении.

Благодаря серии ТП-50300 исполняются следующие типы конструкций:

«Холодно-теплый» тип фасада. Применяется с целью сплошного остекления зданий, которые имеют «теплые» проемы, а также глухие «холодные» стеновые участки. Происходит установка стеклопакетов в местах проемов, а стекла — на глухих участках. Благодаря пластиковому адаптеру и минераловатному утеплителю осуществляется отделение холодных от теплых зон.
Тип фасада с двумя уровнями ригелей. Характерной особенностью является чередование разных по ширине ячеек по высоте витража. В этом случае влагоотвод происходит с ригеля первого уровня на следующий ригель, а после — на стойку.
Фасад со структурным остеклением. Благодаря скрытым креплениям стеклопакетов к алюминиевой конструкции создается впечатление, что остекление — сплошное. Декоративные крышки и прижимы снаружи отсутствуют.
Полуструктурный тип остекления. Такой вариант остекления осуществляется путем фиксации стеклопакета с помощью видимого и скрытого крепления.
Создание имитации структурного остекления. С помощью прижима-крышки, который выступает на 3 мм от поверхности стеклопакета, производится крепление заполнений.
Алюминиевые фасады. Изготавливаются такие фасады навесные и в проем. Навесной фасад крепится к стене здания благодаря стальным или алюминиевым навесным узлам крепления. Конструкция алюминиевых узлов дает возможность осуществлять регулировку по высоте. Витражи ТП-50300 позволяют устанавливать заполнения с массой до 600 кг. Конструкции створок и дверей ТАТПРОФ-системы легко встраиваются в серию ТП-50300.

Фасадное остекление со структурным швом

Обзор вариантов стоечно-ригельного фасада

Решения стоечно-ригельных фасадов различаются по своей конструкции:
— Профильная оптика из стали, дерева или кожуха — наиболее распространённые конструкции этого стоечно-ригельного фасада. Возможны и панорамные фасады с цельностеклянными углами.
— Дизайн: многоугольные фасады, наклонные фасады или вертикальные фасады могут быть выполнены с использованием стоечно-ригельной системы.
— Тип остекления: для стеклянных фасадов речь идёт о литом стекле, профилированном стекле или стеклоблоках. В свою очередь, все типы могут быть выполнены в виде одинарного, двойного или тройного остекления.
— Лицевая ширина профилей: типичная от 35 до 60 миллиметров.
— Расположение стоек и фрамуг: фрамуги могут находиться в той же плоскости, что и стойки, и могут быть установлены назад или вперёд. Это влияет на внешний вид фасада. В первом случае получается ровный вид, во втором — решетчатый фасад.
— Материалы: основная конструкция стоек и прижимных стержней может быть полностью изготовлена из дерева, дерева/алюминия, дерева/стали или сочетать все три материала.
— Особые требования: производители предлагают решения для повышенных статических нагрузок, системы с высокой теплоизоляцией, подходящие системы или конструкции стоек и ригелей со встроенными фотогальваникой.
Архитекторы и инженеры-строители предпочитают фасады из стоечно-ригелей из-за тонкого профиля. В современных фасадно-ригельных фасадах минимальная ширина профиля составляет 35 миллиметров. Это значит, что филигранные конструкции можно реализовать и на многоэтажных фасадах.

Ещё одно преимущество стоечно-рельсовых систем — большая архитектурная свобода. Не только различные стеклянные напорные профили, но и фасадная облицовка могут быть легко интегрированы.
Стоечно-балочные конструкции также отличаются хорошей теплоизоляцией. Системы с высокой степенью изоляции достигают значений коэффициента передачи 0,88 Вт / м2К.

Стоечно – ригельная система остекления фасадов от А до Я
