Технические требования к алюминиевым конструкциям
Значения по физической прочности, эксплуатационным параметрам и предельным отклонениям линейных размеров прописаны Евразийским советом по стандартизации, метрологии и сертификации (ЕАСС). Для оконных блоков допускаются различные способы открывания створок.
Окна с различными способами открывания
В отапливаемых помещениях обязательно использование теплосберегающих профилей.
С целью повышения устойчивости конструкции площадь створок ≤ 2,5 м2, а масса вместе со стеклопакетом ≤ 100 кг. Максимальные размеры створок по высоте 210 см, по ширине 120 см. Профильные дверные полотна не могут быть выше 210 мм и шире 90 см. Если требуется использование конструкций больших размеров, то для них необходимо выполнять отдельные расчеты по каждому нагруженному узлу, в том числе и петлям и иным доборным элементам. Сопротивление постоянным статическим нагрузкам плоскости створки ≥ 1200 Н, несущая способность в углах ≥ 400 Н.
Все конструкции обязаны иметь специальные отверстия для отвода дождевых вод, систему осушения внутренних полостей стеклопакетов. При этом элементы естественного вентилирования и отвода вод не должны оказывать негативного влияния на показатели теплосбережения. Конструкция должна предусматривать экстренное аварийное открытие с наружной стороны в случае чрезвычайных ситуаций.
Алюминиевые сплавы, применяемые для изготовления профилей, по химическому составу и физическим характеристикам должны отвечать положениям действующего ГОСТ 22233.
Вставки термоизоляции изготавливаются из полиамида по ГОСТу 31014, для снижения теплопроводности воздушные камеры профилей могут набиваться вспененными пенопластами различных марок, это самые качественные и дорогие изделия. Соединение термоизоляторов и уплотнителей надежное и гарантирующее герметичность на протяжении не менее десяти лет эксплуатации.
Долговечность профилей по наиболее нагруженному узлу должно обеспечивать более 40 лет использования, такому же критерию должны отвечать и все комплектующие детали. Все элементы, непосредственно соприкасающиеся с алюминием, имеют анодно-окисное покрытие. По статической нагрузке конструкции обязаны держать не менее 500 Н, по крутящему моменту ≥ 25 Н/м.
Виды стекла
Стеклянный лист для отделки зданий может обладать теми или иными характеристиками. Например:
- Прозрачное стекло для фасадов является наиболее распространённым вариантом. На первый взгляд лист материала кажется простым, но на самом деле он имеет высокие показатели прочности. Разбить материал на стоечно-ригельной конструкции непросто, значит, люди внутри строения останутся в безопасности. Установка стекла для фасадов идёт без сверления.
- Полупрозрачное или тонированное стекло для фасадов. Большой популярностью обладает тонированный лист на рамке, дающий ощущение яркого пятна и скрывающий от посторонних взглядов то, что находится внутри помещения. Фасады под стекло предстают тёмными и покрытыми сплошной стеной из стекла. Полупрозрачный стекломагниевый лист даёт возможность людям, находящимся внутри дома, осматривать окрестности. Если остеклить фасады полупрозрачным материалом, силуэты людей будут скрытыми от глаз.
Большой популярностью обладает тонированный лист на рамке, дающий ощущение яркого пятна и скрывающий от посторонних взглядов то, что находится внутри помещения
Недостатки и ошибки
Кроме вышеперечисленных явных недостатков есть еще и скрытые. Самый главный из них – это потеря площади.
Если
взять условный дом с площадью первого этажа в 100м2, то из-за второго света
полезная площадь второго этажа уменьшится до 60-70м2. Почему это происходит?
Второй
свет чаще всего делают над помещениями, где проводится максимальное количество
времени – кухня, гостиная, зал. И как раз эти комнаты занимают минимум 30%.
Если
все это спроецировать на второй этаж, то за счет отсутствия перекрытия вы и
лишаетесь наверху 1/3 всей площади. Но дом то вам строить все равно нужно и
именно той квадратуры, которая была заложена в проекте.
Ошибка №1
Поэтому пустая площадь пойдет в удорожание, а вы тем временем лишитесь гостевой спальни или туалета на втором этаже.
Эти
помещения попросту будут “съедены” вторым светом, и вы буквально купите
несколько кубометров воздуха.
Чтобы
этого избежать приходится вносить изменения в проект и расширять первый этаж. А
это не всегда возможно из-за ограниченной площади участка или урезанных
финансовых возможностей.
Ошибка №2
Дом со вторым светом должен начинаться минимум от 150-200м2.
Иначе
и вау-эффекта не добьетесь и полезной площади лишитесь.
Самые адекватные размеры второго света – это два размера этажа.
Например, если высота первого этажа 3 метра, то ширина второго света должна быть не менее 5-6 метров.
Ошибка №3
При меньших габаритах вы просто построите “дырку в потолке”, в которую придется заглядывать сверху, чтобы увидеть, что происходит в гостиной.
Никакой
дополнительной эстетики в таком исполнении второй свет не дает, а наоборот
будет давить на психику.
Еще
один недостаток – дискомфорт нахождения на втором этаже. Теплый воздух всегда
поднимается наверх. И все что вы нагрели внизу стремится переместиться на
второй этаж.
Ошибка №4
Поэтому со вторым светом на втором этаже не рекомендуется делать открытую спальню.
Во-первых,
там будет очень некомфортно спать (из-за жары).
Во-вторых,
сказывается отсутствие какой-либо звукоизоляции. Все звуки с гостиной или кухни
будут прекрасно слышны наверху.
При
отсутствии перекрытий в двухэтажном доме создается эффект колодца, в котором
даже небольшой по громкости звук будет многократно усиливаться.
Попробуйте
вечером заснуть в таких условиях, когда вы дома не один.
Еще
один скрытый минус — лестница. Она в домах со вторым светом является элементом
декора и оформления.
Это
не просто ступеньки ведущие наверх. Ее видят все, и не только внутри дома.
Соответственно
лестница должна быть выполнена красиво, а это всегда затратно.
Ошибка №5
Мало кто знает, но лестница в таком доме может стать самым дорогим элементом интерьера.
Стоимость
ее строительства и декорирования сопоставима с возведением половины этажа.
Не
забываем также про окна. Окна всегда холоднее утепленной стены.
И чем они больше, тем больше будут теплопотери. Соответственно потребуются дорогие стеклопакеты + ежегодные доп.затраты на отопление.
Ошибка №6
Получается, что речь здесь не идет только о разовой переплате при строительстве.
Проживая в умеренном климате, платить больше за комфорт и эстетику придется ежедневно и ежегодно. Площадь второго света (по сути несуществующая) входит в площадь второго этажа и будет заложена во все платёжки по ЖКХ и налогам.
С
вас будут брать деньги за место, куда нельзя поставить ни ногу, ни стул со
столом.
Ошибка №7
А еще большие панорамные окна приводят к нерациональному усилению конструкции частного дома.
Если вы убираете межэтажные перекрытия, то изначальная конструктивная схема теряет жесткость и вам придется использовать более массивные балки.
Именно
поэтому дома со вторым светом очень часто имеют даже железный каркас.
Достоинства и недостатки
Отделка фасадной части здания стеклом имеет следующие сильные стороны:
- Прежде всего, это оригинальный внешний вид, реализованный с использованием стекла разной формы, цвета и степени светопроницаемости.
- Высокий уровень естественного освещения в дневное время позволяет существенно экономить на электроэнергии, к тому же работать при дневном свете гораздо комфортнее.
- Фасадное остекление выполняется с применением высокопрочных типов стекла и качественных профильных систем, что в совокупности с современными технологиями монтажа позволяет реализовывать надежные конструкции, стойкие к любым природным явлениям.
- Использование энергосберегающих стекол и правильная формула стеклопакета обеспечивают высокие звукопоглощающие и теплоизоляционные показатели фасадной части здания.
- Конструкция проста в обслуживании и ремонте, при нарушении целостности одной из секций выполняется замена только поврежденного элемента, без демонтажа узлов профильной системы.
Недостатки стеклянных фасадов:
- Отделка фасадов стеклом требует участия бригады опытных высококвалифицированных специалистов и сложного оборудования;
- Сравнительно с другими вариантами оформления, фасадное остекление стоит заметно дороже, особенно, если применять качественные брендовые профильные системы и стеклопакеты;
- Чтобы стеклянный фасад сохранял свои эстетические свойства, его нужно регулярно мыть.
Производители фасадного остекления Шуко и Алютех
Все комплектующие фасадов Schüco собираются на собственных производственных линиях компании, которые расположены в Германии. Профиль комплектуется стойким к усадке и деформации уплотнителем. Фасады Schüco – это прочные, стойкие к коррозии изделия, неприхотливые к условиям эксплуатации и обслуживанию. Цена за м2 — от 10000 р.
Компания Alutech производит качественные структурные фасады, отвечающие всем современным стандартам. Долговечная, надежная продукция, заявленный срок службы которой превышает 70 лет. Энергоэффективный профиль Alutech обеспечивает качественную тепло- и шумоизоляцию. Крепежные элементы и фурнитура отличаются высокой стойкостью к атмосферным воздействиям и механическим нагрузкам. Цена за м2 – от 9000 р.
Фасадная система Schuco FWS 50+ SG
Элементное остекление фасадов – стеклопакеты с установкой изнутри
Модульные или элементные фасады возводятся из предварительно изготовленных блоков со стеклапакетами. Размер блоков и характеристики стеклопакетов могут различаться в зависимости от требований объекта. Конструкция может быть выполнена в глухую или иметь скрытые элементы с отворяющимися створками.
К достоинствам элементного остекления можно отнести:
- Стабильное качество модулей, собранных в заводских условиях;
- Высокие темпы монтажа;
- Минимальная возможность человеческой ошибки при установке;
- Возможность проведения монтажа изнутри помещения;
- Возможность размещения в полостях профилей модулей скрытых приводных систем для створок окон и проводов электропроводки здания.
Уход за фасадом
Для мытья фасадов и окон на большой высоте, в настоящее время, применяется технология промышленного альпинизма. То есть, сотрудники-профессионалы или альпинисты осуществляют чистку здания на любой высоте, не заходя при этом внутрь помещения.
Промышленный альпинизм имеет массу преимуществ перед возведением лесов или использованием автовышки:
проникновение в труднодоступные места
мобильность
стоимость услуг альпинистов ниже, чем заказ спецтехники
срок выполнения работ значительно сокращается
Оборудование для мойки окон фасадов
В зависимости от того какой высоты здание планируется мыть, используется соответствующее оборудование.
Для высотных построек и небоскребов используется следующее оборудование:
- стационарные системы обслуживания, которые разрабатываются еще на этапе проектирования высотного здания или небоскреба. Конструкция такой системы состоит из нескольких рельсовых систем, по которым поднимаются и опускаются люльки с работниками клининговых компаний;
- временные подвесные платформы и люльки – то есть специальные системы, которые устанавливаются на период работ по чистке фасада здания, а затем демонтируются;

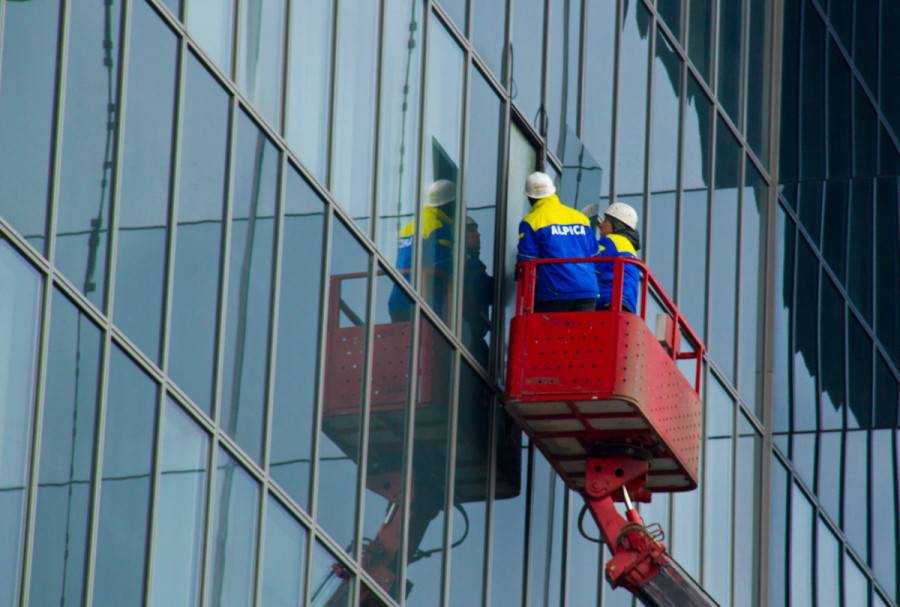

- автовышка, для работы на автовышке потребуется два человека без наличия специальных навыков, в отличие от люлек или промышленного альпинизма;
- промышленный альпинизм, где мойку фасадов осуществляют специально подготовленные квалифицированные сотрудники, работают без люлек;
- роботы для мойки окон и фасадов начали использоваться не столь давно, исключительно в целях безопасности. Такие роботы представляют собой небольшие машины, внешне похожие на напольные весы. Вся конструкция состоит из двух частей, которые закрепляются по обе стороны от стекла и фиксируются при помощи магнитов. Таким образом, чистка и мойка стекол фасадов возможна на любой высоте без риска для жизни человека.
Оборудование, используемое для мытья фасадов с земли, позволяет произвести чистку до 25 метров высоту.
Водопад в Гуяне (Китай) включают не часто, по праздникам, ведь одна минута работы водопада стоит 119 долларов! При первом запуски местные жители испугались что небоскреб затопило и начали звонить в службы спасения, но через новости население китайского города Гуян успокоили и всё объяснили.
Стоечно-ригельная система
Считается она классической или традиционной системой остекления фасада, которая легко устанавливается и имеет небольшую цену.
Технология установки
Конструкция состоит из алюминиевого каркаса, собранного из стоек и ригелей, а располагается с внутренней стороны стены. Стеклопакет или другое светопрозрачное наполнение устанавливается между каркасом и прижимным профилем. Используемые уплотнители обеспечивают герметичность конструкции.
Остекление фасадов алюминиевым профилем, применимое в стоечно-ригельной системе, делает её более легкой, прочной, долговечной, огнестойкой и теплой.
Преимущества классической системы
- высокие показатели теплоизоляции. Максимальная ширина стеклопакета составляет 5 см;
- монтаж светопрозрачного заполнения высотой до трех метров;
- применение разных видов конструкций (примыкание к сооружению; поверхность с изломом; конструирование пирамидальной вершины, встраивание входной группы и поворотно-откидного окна).
Привлекательность фасаду придают декоративные накладки. Они имеют разную форму (круглую, мендалевидную), ширину и большую палитру цветов.
Что касается стоимости, то она зависит от материала каркаса, светопрозрачного наполнения и окрашивания алюминиевых профилей, а также встраиваемой входной группы. Средняя цена колеблется от 7 тысяч руб/м2.
Стоимость системы
Фактическая стоимость структурной системы состоит из двух частей:
- стоимость стеклопакетов, используемых для фасадного профилей, необходимых уплотнителей и других узлов фасадной системы;
- стоимость самого монтажа.
| Усредненный расчет монтажа | ||
| Работы | Ед. измерения | Цена, руб. |
| Разметка стоек | м2 | 520 |
| Монтаж стоек | м2 | 640 |
| Укладка утеплителя меж этажных перекрытий | м2 | 450 |
| Монтаж структурных стеклопакетов | м2 | 920 |
| Герметизация наружных швов (гермобутил) | м.п | 130 |
| Откосы, отливы | м.п. | 250 |
| ИТОГО | 2910 |
| Усредненный расчет материалов | ||
| Материалы | Ед. измерения | Цены, руб. |
| Алюминиевые несущие стройки (F120) | м2 | 3900 |
| Утеплитель минеральная плита 100 мм | м2 | 390 |
| Стеклопакет (6к-12-6-12-6i) | м2 | 3700 |
| Структурный герметик | м.п | 170 |
| Откосы, отливы | м.п | 190 |
| Строительные леса | м.п | 95 |
| Электроподъемник | смена | 15 000 |
| ИТОГО | 23445 |
Коммуникации в стеклянном доме
Размещение коммуникаций – отдельный вид искусства применительно к прозрачным конструкциям. Подбор и установка инженерных систем (водоснабжения, отопления, канализации) должен быть особенно продуманным, так как оставленные на виду трубы способны испортить дизайн. Востребованы следующие способы размещения коммуникаций:
Для двухэтажных построек все коммуникации, связанные с водой, удобнее расположить на одной оси (по вертикали). Это позволит использовать минимальное количество труб для поступления воды и отвода стоков. Решение возможно только при определенном положении помещений (кухня, ванные), что закладывается на этапе проектирования.
Комфорт в доме поддерживается несколькими способамиИсточник designerdreamhhttps://m-strana.ru/articles/osteklenie-verandy-i-terrasy/omes.ru
- Лучшим вариантом отопления считается теплый пол. Он может быть электрическим или паровым, но для него также нужен предварительный расчет и подбор материалов (в том числе и финишной отделки пола).
- Источником тепла может быть газ, электричество, пеллеты. Технологичный вариант – установка теплового насоса (например, геотермального), безопасного варианта, особенно, если хозяева периодически отлучаются из дома на пару недель.
- Дополнительно для обогрева можно использовать кондиционеры и фанкойлы (те же кондиционеры, работают по тому же принципу, но от теплой воды).
- В целом, инженерные коммуникации стараются спрятать во внутреннюю стену. Это значительно усложняет процедуру запуска дома в эксплуатацию.

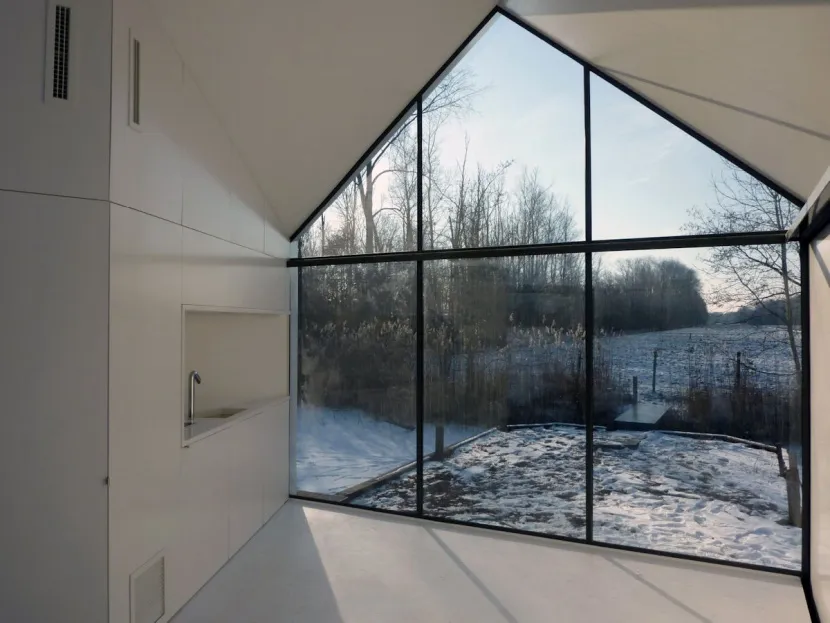

Коммуникации приходится прятатьИсточник yandex.net
О роскошных стеклянных домах в следующем видео:
Технологии на страже комфорта: холодно ли жить в доме из стекла
На большей части РФ важная характеристика любого строения – это способность сохранять тепло. Большинство людей уверено, что дом с большой площадью остекления невозможно качественно протопить, и он будет очень дорогим в содержании. На самом деле, правильно спроектированный дом из стекла ничем не уступает лучшим аналогам из других материалов. На энергосбережение работают следующие особенности:
- Правильно подобранная формула стеклопакетов. Это низкоэмиссионное стекло, крепления с терморазрывами, использование «умного» стекла, способного нагреваться и менять прозрачность. Важна толщина стеклопакетов, вид профиля (из пластика, алюминия, дерева).
- При выборе остекления нужно учитывать «посадку» дома на местности (ориентацию по сторонам света). Прозрачными стараются делать фасады, ориентированные на юг, юго-запад, юго-восток. Это положительно сказывается на обогреве и инсоляции комнат.
- Если вентиляция спроектирована разумно, температура всегда будет правильной.

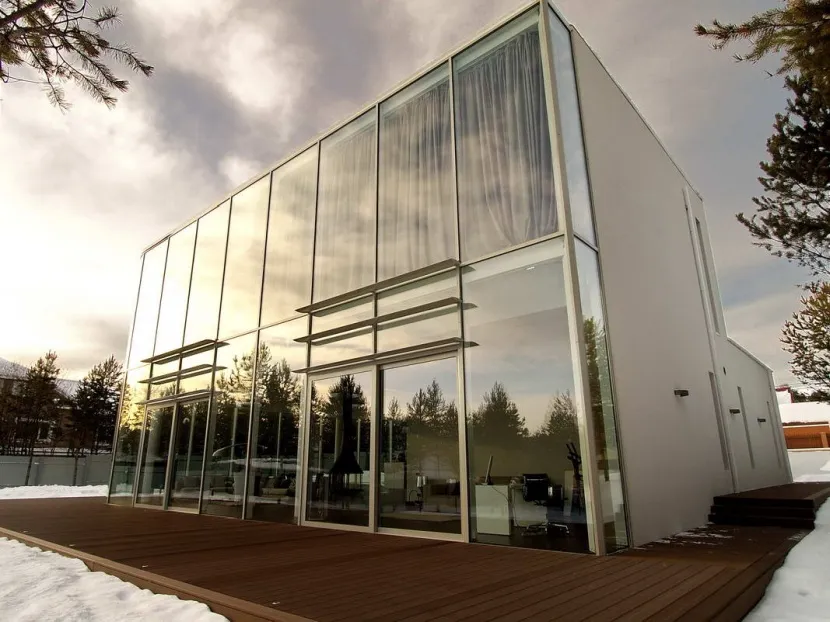

Стеклянный дом в РФИсточник magazindomov.ru
О доме из стекла в стиле футуризм в следующем видео:
Панорамные окна и стеклянные крыши
Использование таких архитектурных форм для стеклянных фасадов зданий позволяет максимально насытить помещение солнечными лучами. Визуальные границы между внутренним и внешним пространством дома стираются. Коттедж гармонично вписывается в пейзаж, становясь неотъемлемой его частью.
- Панорамные окна – это стеклянная стена на высоту этажа. Их используют как для обустройства внешних стен зданий, так и для балконов и лоджий. Как правило, их изготавливают в виде больших стеклянных блоков, вставленных в алюминиевый, металлический, деревянный или пластиковый профиль. Панорамное окно может состоять из одного стекла или стеклопакета (до 6 стёкол). К стенам из стекла предъявляется ряд технических требований:
- Прочность. Для защиты внутренних помещений панорамные окна не должны уступать по прочности обычным стенам из кирпича или дерева. Для этого стекло армируется при помощи специальной металлической сетки. Как альтернатива армированию используются прочная пленка. Также используется каленое стекло.
Частный дом, Украина
- Тепловая защита. Для этого применяются стеклопакеты, состоящие из нескольких стёкол. Для сохранения энергии лучше использовать профиль с деревянными вставками или ПВХ. Хотя современные немецкие производители предлагают фасадные системы из алюминиевого профиля с наполнителем и термическим швами внутри.
- Звуковая защита. Для этих целей используются стеклопакеты, но с разной толщиной стекла в пределах одной камеры.
Частный дом, Украина
- Защита от ультрафиолета. Стекла оклеиваются пленкой, которая задерживает большую часть ультрафиолетового излучения.
Стеклянная крыша – это архитектурная форма, где плиты перекрытия и кровельный «пирог» меняются на стекло. К крыше предъявляется еще более жесткие требования, так как она должна выдерживать значительную снеговую и ветровую нагрузки:
Прочность. Система остекления крыши монтируется под углом. Это делается для естественного удаления снега. Для этой же цели их делают с подогревом, пропуская внутри стекла нагревательный элемент. Для устройства кровельного остекления используется алюминиевый или металлический профиль.
Стеклопакет состоит из двух видов стекол. Первый – это наружное, каленной основание, которой воспринимает на себя всё нагрузку. С внутренне стороны – триплекс. Это многослойное стекло, Слои соединены между собой специальным клеем или пленкой. Такая конструкция придает прочность и минимизирует образование острых осколков.
Тепловая защита осуществляется за счёт многослойной системы. Пространство между стеклами заполняется инертным газом.
Защита от ультрафиолетового излучения и бликов. Для этих целей применяется два вида напыления. Первой затемняет поверхность крыши, а второе не преломляет солнечные лучи.
Стеклянные крыши часто оборудуются окнами для проветривания. К герметичности предъявляются особые требования.
Что такое стеклянный фасад?
Стеклянные фасады – это в первую очередь изящество современных зданий, любых размеров и форм, выполненые из стекла и имеющие зачастую металлические основания. Применение их довольно обширно, они подходят как для торговых, офисных и развлекательных центров, так и для жилых частных или многоэтажных домов. Что без сомнения подтверждает, что область применения этих фасадов безгранична. Использования стекла, придает зданиям новые свойства:
- Безупречный современный внешний вид;
- Долговечность;
- Термоустойчивость;
- Светопрозрачность.
Использование стекла в качестве фасадов всегда было популярно для административных и коммерческих объектов, но в данный момент эту популярность активно перехватывают жилые дома. Как примером служит популяризация использования теплой стеклянной стены в загородном особняке. Зачастую для них используется стекла тепло сберегающим покрытием. Что способствует наличие красивой прозрачной стены во весь проем, соответствующей к тому же всем нормам энергосбережения помещений и улучшаешь освещение внутри помещения.
Основные отличия
Принцип структурного остекления
Основной отличительной характеристикой структурного остекления является отсутствие в нём прижимных элементов. Если выполняют остекление с двух сторон, то в таких случаях не исключается использование горизонтальных и вертикальных прижимов.
Их ещё называют ригельными и стоечными соответственно. В таком случае данный способ называют полуструктурным.
Итак, структурное остекление фасада имеет почти те же характеристики, что стоечно-ригельное, но только отсутствует прижимная планка. Приведём основные его отличительные характеристики:
- Фасадный каркас состоит из стоек, которые устанавливаются вертикально, и ригелей, расположенных горизонтально.
- Для изготовления элементов каркаса применяют разные материалы. Одним из самых распространённых является алюминиевый профиль со специальными вкладышами для обеспечения теплоизоляции.
- Крепление каркаса выполняется между верхними и нижними перекрытиями. Сам каркас можно просмотреть только с внутренней части помещения. Снаружи видны только стеклопакеты. Швы между ними в основном составляют около одного сантиметра.
Вантовое остекление
Данный вид светопрозрачных фасадов совсем недавно появился, но быстро стал престижным. Является он разновидностью спайдерной системы остекления.
Технология крепления исключает соединение стеклопакетов с помощью рам и перегородок. Они монтируются точечным способом с помощью натяжных конструкций.
Схема крепления к вантовой системе
В безрамном остеклении фасадов стеклу предъявляют особые требования, ведь на него приходится основная часть нагрузки. Помимо хорошей пропускной способности света, оно должно быть прочным. Поэтому используют закаленное стекло или триплекс.
Как и в спайдерной системе, вантовое остекление фасадов зданий имеет разные геометрические формы и размеры. Поверхность стен может быть плоской, а также криволинейно гладкой.
Сфера их применения: остекление памятников архитектур, обычных и двойных фасадов, офисных перегородок, производство стеклянных козырьков, навесов и крыш.
Функции и требования
Надо разобраться в функциях уличной подсветки, чтобы понимать, какие задачи она будет выполнять:
Эстетическая. Если выбрать правильный тип освещения, то можно преобразить любой дом и выделить его из общего ряда
С помощью света легко акцентировать внимание на определенных элементах фасада или подчеркнуть необычную архитектуру.
Практическая. Свет отражается от фасада и распространяется по участку, освещая его и повышая безопасность передвижения
Можно использовать дополнительные элементы вдоль дорожек или около мест отдыха, подбирать их так, чтобы они сочетались с фасадной подсветкой.
Независимо от того, какие задачи будет выполнять оборудование, оно должно соответствовать требованиям:
Надежность и простота. Тут учитываются стойкость к атмосферным воздействиям и срок службы. Большое значение имеют особенности монтажа – чем он проще, тем меньше риск сделать что-то не так.
Экономное потребление энергии. Так как подсветка работает много часов, то при использовании неэкономичных светильников счет за электричество может увеличиться в два раза. Выбирать самые экономные модели.
Безопасность. При установке исключить любой риск поражения током для людей и животных. Проводить работы в соответствии со строительными нормами и использовать комплектующие для открытого воздуха.
Автономность. Лучше использовать системы, которые автоматически включаются и отключаются в установленное время, также они могут регулировать яркость, чтобы ночью свет был приглушенным. Второй вариант – фотоэлементы, они включают подсветку при наступлении сумерек.
Ремонтопригодность
Важно, чтобы можно было быстро заменить лампу или поврежденный элемент.
Фасадная подсветка освещает и пространство вокруг дома.
Лучше всего проектировать прокладку проводки еще при строительстве дома или во время капитального ремонта.
