Преимущества спайдерных систем фасадного остекления
Этот тип остекления является очень популярным и востребованным не только, благодаря тому, что позволяет создать оригинальное здание, но и потому, что эта технология является одной из самых бюджетных и имеет множество преимуществ:
- по средству спайдерного остекления можно воплотить любые дизайнерские идеи;
- все элементы конструкции намного легче, что позволяет создать безопасную конструкцию;
- все элементы достаточно просто устанавливать и срок остекления по этой технологии меньше;
- конструкция устойчива к различным негативным факторам и выдерживает даже самые плохие погодные условия;
- для облицовки используется небольшое количество элементов несущей конструкции, поэтому нужно меньше материала, а сама конструкция будет не такой тяжелой, и фундамент дома не будет проседать;
- такая конструкция имеет большой срок службы, более 50 лет;
- остекление не требует дополнительного обслуживания;
- стекло для спайдерной системы покрывается специальным светоотражающим покрытием, поэтому солнечные лучи, при этом помещение остается отлично освещенным;
- можно легко заменить поврежденные элементы конструкции и не нужно для этого менять большой объем поверхности;
- с внешней стороны конструкция выглядит, как одно полотно, поскольку при спайдерной системе не видно швов, что придает зданию эстетически привлекательный внешний вид.
Рис. 11. Преимущества спайдерных систем фасадного остекления.
Прочность
Спайдерное остекление, несмотря на свой хрупкий внешний вид, очень надежное и способно выдержат нагрузки в несколько тонн без деформации и повреждения внешнего вида поверхности. Это обусловлено тем, что для конструкции используется сверхпрочное стекло и надежные системы крепления, которые не оказывают давление на каркас, а распределяют его по всей поверхности.

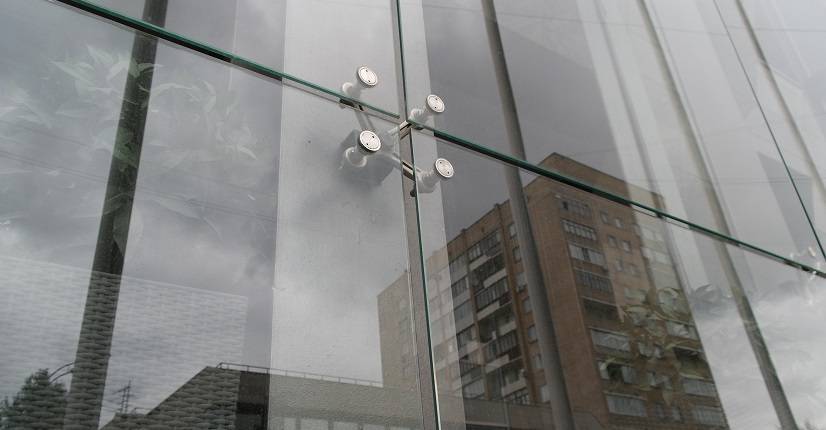

Рис. 12. Система крепления спайдерной системы.
Универсальность
Па системе спайдерного остекления можно создать дом любой формы и высоты. Для создания полотна используются небольшие стеклопакеты, которые соединяются между собой герметиком. Таким образом, можно создавать креативные здания разных архитектурных форм, без потери качества конструкции. Можно также покрывать этим видом облицовки не только стены, но и кровлю и делать межкомнатные перегородки.
Рис. 13. Универсальная сфера применения спайдерного остекления.
Простота в эксплуатации
Монтажные работы не занимают много времени, поэтому даже большой объем работ можно выполнить в кратчайшие сроки. При этом, компания, которая будет устанавливать эту систему, сможет воплотить все идеи и пожелания клиента в форме и внешнем виде здания. Также, готовая конструкция не требует обслуживания и неприхотлива в эксплуатации.
Рис. 14. Система установки спайдерного остекления.
Долговечность
Конструкция отличается долговечностью, поскольку для строительства используются прочные стеклопакеты и крепежные системы, которые не подвергаются нагрузкам и устойчивы к воздействию всей массы здания. Готовая система прослужит более полувека и при этом не потребует ремонта или замены структурных элементов.
Рис. 15. Пример спайдерной системы фасадного остекления.
Эстетичность
Готовое здание, покрытое по системе спайдерного остекления, выглядит, как настоящее произведение искусства. Выглядит такая облицовка очень по-современному, поэтому зачастую этот тип фасадного покрытия используется для офисных зданий больших компаний и торговых комплексов. Можно также использовать его для облицовки дома с .
Рис. 16. Спайдерное остекление выглядит эстетически привлекательно.
Экологичность
Для остекления используются экологически чистые материалы, которые не выделяют токсинов и устойчивы к воздействию внешней среды. Готовое здание отличается безопасность не только со стороны надежности конструкции, но и с точки зрения отсутствия токсических примесей в материалах остекления. Поэтому все чаще спайдерное остекление применяется для жилых домов и коттеджей.
Герметик – важная составляющая структурного остекления
Способы механической фиксации стеклопакетов на несущей раме различаются в зависимости от производителя профиля. Однако в большинстве случаев наружное стекло стеклопакета удерживается в конструкции именно силиконовым герметиком.
Кроме того, этот материал герметизирует все стыки и примыкания конструкции, компенсирует температурные изменения размеров, предотвращая повреждение стекол и деформацию сооружения в целом.
Места применения и виды герметика при остеклении лицевой части фасада строения:
Первичный герметик (GD 115)
Шовный герметик (GD 826 N)
2-х компонентный силикон (KODIGLAZE S)
В структурных фасадах герметик применяют по следующим причинам:
- Надежная фиксация стекла металла, керамики и большинства пластиков.
- Можно подобрать подходящий по цвету материал или использовать прозрачный.
- Работать силиконовым герметиком можно при температурах от -30 до +40.
Для остекления структурных фасадов используют либо нейтральные, либо кислотные герметики. Применение последних вместе со стеклами, покрытыми декоративным или энергосберегающим напылением, имеет ряд особенностей. В состав такого напыления, как правило, входят металлы, а кислота в герметике может взаимодействовать с этими металлами. Поэтому места контакта кислотного состава и стекла необходимо предварительно очищать.
Виды / типы наружных ограждающих стеклянных конструкций
Ограждающие светопрозрачные конструкции разделяются на несколько типов / видов.
1. Классический вид
Классический (ригельный) фасад. Это наиболее простой тип наружных стеклянных конструкций. Здесь используется каркас, что делается из алюминиевого профиля. Он прост в сборке, не требует дополнительных механизмов.
Классический тип наружного остекления — самый дешевый вариант, так как можно использовать в работе простое стекло.
2. Структурный вид
Структурный тип наружного остекления — более сложный. Нельзя выполнять работы простым стеклом! Стекло в классическом варианте устанавливается на алюминиевый каркас, а в структурном фасаде – приклеивается к профилям, сделанным из алюминия, снаружи помещения.
Односоставная конструкция, что включает в себя алюминиевую раму и стекло, называется кассетой.
Внутри кассеты соединяются через отверстия в раме, а снаружи щели заполняются таким материалом, что по свойствам похож на стекло.
Чтобы составить проект такого остекления, нужно намного больше времени и средств. Стекло, что применяется для данного фасада стоит намного дороже, так как оно обладает совсем другими характеристиками, по сравнению с простым материалом. Используется также и более дорогой материал для рам и клей для стекла.
3. Спайдерный вид
Спайдерный тип больше всего подходит для проектирования разных магазинчиков, бутиков, автосалонов, торговых центров и так далее.
Среди всех типов данного вида работ, при помощи которых производится остекление фасадов зданий — это новейшая технология. В частном строительстве такая технология применяется очень редко.
Все потому, что здесь применяется особая технология, основой которой является «спайдер» — кронштейн из очень прочного материала, которые прикрепляются к конструкции, а к ним, в свою очередь, крепятся элементы из стекла.
Этот механизм дает возможность остеклять очень большие площади зданий.
Вантовое остекление
Данный вид светопрозрачных фасадов совсем недавно появился, но быстро стал престижным. Является он разновидностью спайдерной системы остекления.
Технология крепления исключает соединение стеклопакетов с помощью рам и перегородок. Они монтируются точечным способом с помощью натяжных конструкций.
Схема крепления к вантовой системе
В безрамном остеклении фасадов стеклу предъявляют особые требования, ведь на него приходится основная часть нагрузки. Помимо хорошей пропускной способности света, оно должно быть прочным. Поэтому используют закаленное стекло или триплекс.
Как и в спайдерной системе, вантовое остекление фасадов зданий имеет разные геометрические формы и размеры. Поверхность стен может быть плоской, а также криволинейно гладкой.
Сфера их применения: остекление памятников архитектур, обычных и двойных фасадов, офисных перегородок, производство стеклянных козырьков, навесов и крыш.
Назначение остекления фасадов
Основное назначение фасадного остекления – реализовать оригинальные архитектурные проекты и придать зданию стильный внешний вид. Даже многоэтажное здание с фасадным остеклением выглядит легко и воздушно, поэтому часто применяется стеклянный фасад для любых зданий в мегаполисах, чтобы оживить общую инфраструктуру. Фасадное остекление применяется для зданий самого разного назначения. Основное назначение остекления – добавить естественного осветления в помещение, расширить его визуально и превратить обычный строительный объект в архитектурное произведение искусства.
Офисная недвижимость является популярной сферой использования технологии. Фасадное остекление делает помещение более светлым и воздушным, и в тоже время сохраняет уют и комфорт внутри помещения. Кроме эстетичного внешнего вида эти конструкции обеспечивают проникновение света, позволяя сократить расходы на электроэнергию. В случае, если яркий свет солнца мешает, используется зеркальное покрытие, благодаря которому внутри будет светло, но воздействия солнца не будет.
Современные фасадные системы выполняются из прочного стекла, которое способно выдерживать большие нагрузки и устойчиво к воздействию внешней среды. Оно не подвергается повреждениям и механическим ударам, что делает конструкцию более надежной и крепкой.
Рис. 2. Назначение фасадного остекления.
Способы изготовления
Изготавливаются экстерьеры строений по рассматриваемой технологии несколькими способами. Все они достаточно просты, интуитивно понятны в реализации, выполняют единую функцию – создание монолитных сооружений, объединяющихся в крупногабаритные светопрозрачные проемы. Часто подобные конструкции можно увидеть снаружи торгово-развлекательных центров, ресторанов, бизнес-центров.
Структурное
Структурный способ изготовления помогает добиться привлекательности и отменных эксплуатационных параметров готового стеклянного сооружения. Особенность методики заключается в невидимости использования прижимных элементов при сборке прозрачного заполнения, так как их применяется минимальное количество.
Полу-структурное
Полуструктурный метод изготовления совместил все достоинства строчено-ригельной и системы монолитного типа. Наружное стекло тонируется или производится из каленого сырья. С целью удешевления конструкции производители иногда применяют простые пакеты. Прижимные планки надежно фиксируют светопропускное заполнение, но остаются малозаметными. Сточено-ригельная конструкция снаружи украшается декоративными накладками. Применение полу-структурных профилей актуально, когда требуется создать сплошной фасад.
Производители структурных фасадов
Ведущими производителями на сегодня остаются такие компании, как Shueco, Alutech.
Производственная база первого изготовителя располагается в Германии, здесь производятся все фасадные комплектующие. Профильные системы Shueco известны стойкостью к усадке, деформированию. Здание с фасадами этого производителя устойчивы к коррозии, не требует особого ухода и обслуживания.
Фасадные конструкции выпускает и компания Alutech. Готовые изделия соответствуют европейским стандартам, славятся надежностью, длительными сроками использования (до 70 лет), качественной тепловой изоляцией, защитой от проникновения внешних шумов внутрь помещений. Используемые в сборке крепления и фурнитурные элементы устойчивы к механическим воздействиям и нагрузкам.
Технические требования к алюминиевым конструкциям
Значения по физической прочности, эксплуатационным параметрам и предельным отклонениям линейных размеров прописаны Евразийским советом по стандартизации, метрологии и сертификации (ЕАСС). Для оконных блоков допускаются различные способы открывания створок.
Окна с различными способами открывания
В отапливаемых помещениях обязательно использование теплосберегающих профилей.
С целью повышения устойчивости конструкции площадь створок ≤ 2,5 м2, а масса вместе со стеклопакетом ≤ 100 кг. Максимальные размеры створок по высоте 210 см, по ширине 120 см. Профильные дверные полотна не могут быть выше 210 мм и шире 90 см. Если требуется использование конструкций больших размеров, то для них необходимо выполнять отдельные расчеты по каждому нагруженному узлу, в том числе и петлям и иным доборным элементам. Сопротивление постоянным статическим нагрузкам плоскости створки ≥ 1200 Н, несущая способность в углах ≥ 400 Н.
Все конструкции обязаны иметь специальные отверстия для отвода дождевых вод, систему осушения внутренних полостей стеклопакетов. При этом элементы естественного вентилирования и отвода вод не должны оказывать негативного влияния на показатели теплосбережения. Конструкция должна предусматривать экстренное аварийное открытие с наружной стороны в случае чрезвычайных ситуаций.
Алюминиевые сплавы, применяемые для изготовления профилей, по химическому составу и физическим характеристикам должны отвечать положениям действующего ГОСТ 22233.
Вставки термоизоляции изготавливаются из полиамида по ГОСТу 31014, для снижения теплопроводности воздушные камеры профилей могут набиваться вспененными пенопластами различных марок, это самые качественные и дорогие изделия. Соединение термоизоляторов и уплотнителей надежное и гарантирующее герметичность на протяжении не менее десяти лет эксплуатации.
Долговечность профилей по наиболее нагруженному узлу должно обеспечивать более 40 лет использования, такому же критерию должны отвечать и все комплектующие детали. Все элементы, непосредственно соприкасающиеся с алюминием, имеют анодно-окисное покрытие. По статической нагрузке конструкции обязаны держать не менее 500 Н, по крутящему моменту ≥ 25 Н/м.
Производители фасадного остекления Шуко и Алютех
Все комплектующие фасадов Schüco собираются на собственных производственных линиях компании, которые расположены в Германии. Профиль комплектуется стойким к усадке и деформации уплотнителем. Фасады Schüco – это прочные, стойкие к коррозии изделия, неприхотливые к условиям эксплуатации и обслуживанию. Цена за м2 — от 10000 р.
Компания Alutech производит качественные структурные фасады, отвечающие всем современным стандартам. Долговечная, надежная продукция, заявленный срок службы которой превышает 70 лет. Энергоэффективный профиль Alutech обеспечивает качественную тепло- и шумоизоляцию. Крепежные элементы и фурнитура отличаются высокой стойкостью к атмосферным воздействиям и механическим нагрузкам. Цена за м2 – от 9000 р.

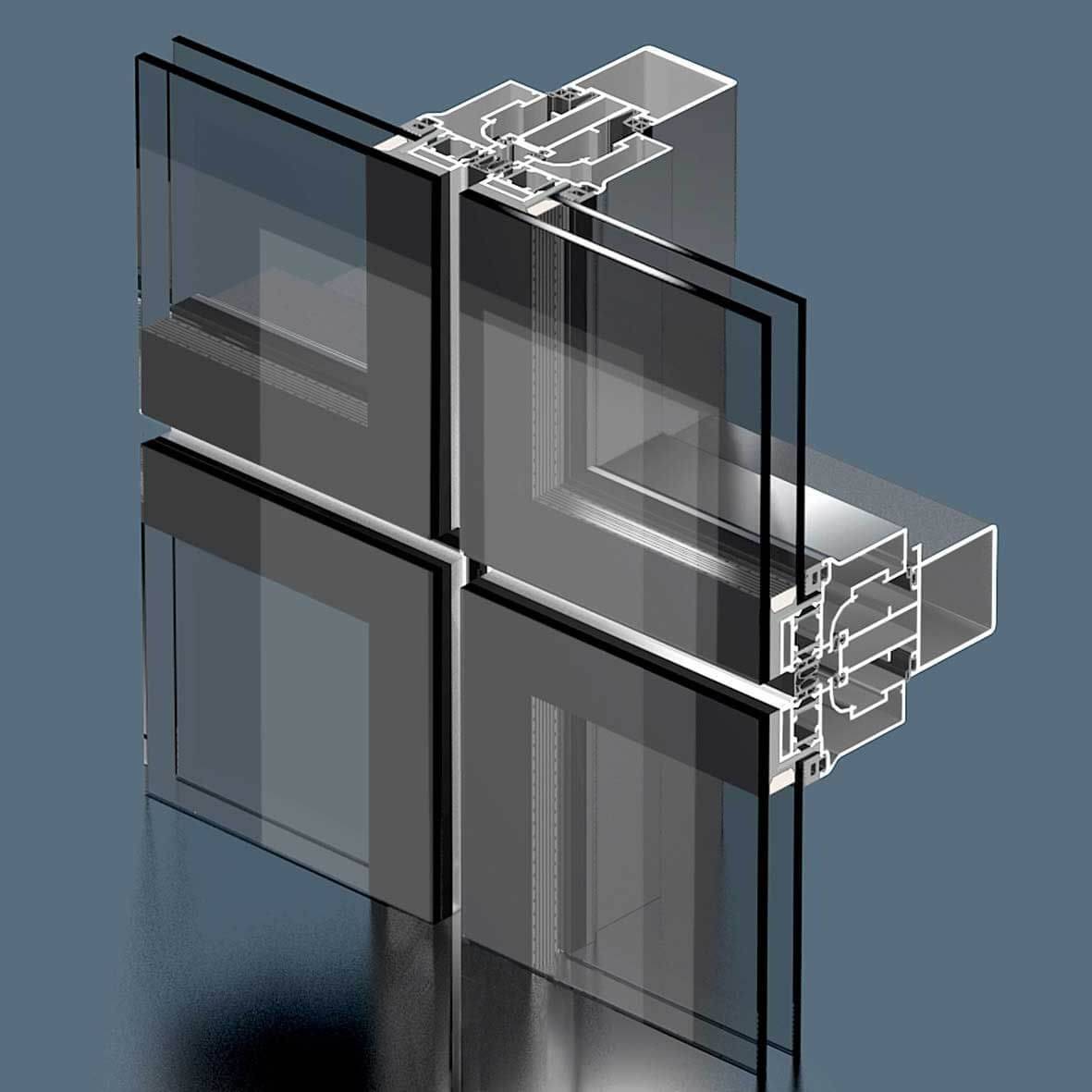

Фасадная система Schuco FWS 50+ SG
Стоечно-ригельная система
Распространенный тип остекления при помощи создания несущей конструкции из вертикальных стоек и прикрепленных к ним горизонтальных ригелей. Каркас системы при этом располагается за светопрозрачными элементами.
На фасаде видны только декоративные профили, закрывающие технологические швы между стеклопакетами (в классическом исполнении). Возможен также вариант, при котором декоративные накладки и крышки не применяются, и взору предстает цельностеклянная гладкая поверхность фасада (при структурном и полуструктурном остеклении).
Преимущества и особенности стоечно-ригельных систем:
- высокая надежность и стабильность;
- небольшая стоимость;
- небольшой удельный вес конструкции;
- простота монтажа, легкость ухода;
- защита от воздействия внешних факторов;
- широкая сфера применения;
- устойчивость к деформациям, коррозии;
- высокая ремонтопригодность;
- богатый выбор цветов и текстур.
Сферы применения стоечно-ригельной системы остекления
Специалисты используют стоечно-ригельные системы надежных отечественных и зарубежных производителей для создания светопрозрачных конструкций при:
- остеклении фасадов: витражном, панорамном, ленточном, противопожарном, двойном (система Double Skin), с применением джамбо стекла и стеклопакетов;
- остеклении зимних садов, оранжерей, входных групп;
- остеклении кровли и ее элементов.
Оставьте заявку на сайте, и специалисты нашей компании предоставят вам квалифицированную консультацию по стоечно-ригельным системам, а также произведут расчёт вашего проекта.
Оставить заявку
Почему именно бетон и стекло?
Казалось бы, что сочетание обычного бетона и стекла больше подходит для офисных зданий или магазинов. Но и в индивидуальном строительстве из комбинации данных материалов можно создать очень необычные и оригинальные сооружения.
Положительных моментов при этом масса:
- Бетон дает зданию необходимые прочность и устойчивость, а стекло позволяет расширить внутреннее пространство, одновременно ненавязчиво объединяя помещения.
- Панорамное остекление беспрепятственно пропускает в жилище много солнечного света и открывает отличный вид окружающего ландшафта.
- Современные технологии производства различных видов бетона позволяют подобрать необходимый состав для любого здания. Так, использование ячеистых бетонов делает дома очень экономичными в плане теплопотребления.
- Высокотехнологичные конструкции стеклопакетов позволяют поддерживать оптимальный температурный режим внутри дома. В качестве дополнительных функций часто выступают встроенные солнечные батареи, самозатемняющиеся или самоочищающиеся стекла.
- Большие окна или стены из стекла делают дом очень светлым и просторным. Располагать их лучше всего на южной или юго-западной стороне. Так будет обеспечиваться большее поступление солнечного света.
- Светопрозрачные конструкции позволяют значительно экономить электроэнергию. Использование искусственного освещения можно свести практически к минимуму.
- Энергоэффективность современных стеклопакетов позволяет снизить затраты на отопление зданий.
- Широкий обзор окружающего пространства позволяет беспрепятственно любоваться окружающим ландшафтом.
- Качество стекла, используемого в современном строительстве, позволяет обеспечить высокую прочность и устойчивость конструкций к механическим воздействиям.
- Срок службы таких строений очень большой.
- Экологическая чистота стекла.
- Эстетичность зданий со светопрозрачными конструкциями часто становится основным доводом в пользу их строительства.
Строительство из крупноразмерных сборных ж/б элементов значительно сокращает сроки возведения зданий. Применение монолитного бетона позволяет отказаться от применения тяжелой строительной техники. Кроме того, возможно создание дома практически любой формы.
Дома из стекла и бетона часто возводятся с применением стеклоблоков. Такие сооружения отличаются:
- Прочностью и надежностью.
- Разнообразием цветов и фактур.
- Блоки производятся с различной степенью светопрозрачности.
- Пожаробезопасностью.
Также часто вместо стекла используются различные композитные материалы, поликарбонат, светопрозрачный шифер для крыш.
Одним из факторов, отрицательно влияющим на выбор такого дома, является высокая цена сооружения. Чаще всего стоимость высокотехнологичного здания, оборудованного многими современными техническими системами, не по карману при поиске бюджетного варианта жилья.
Хотя цена такого дома зависит от многих факторов:
- Качества и бренда стеклопакетов.
- Сложности конфигурации остекления.
- Размеров стеклянных элементов и их вида.
Кроме того, очень открытое здание, в котором на виду все внутреннее пространство, подойдет далеко не каждому. Обычно такие проекты выбирают люди, предпочитающие оригинальность и нестандартность.
Некоторые советы по устройству дома
Планировка и устройство домов данного типа имеет свои особенности, которые стоит учитывать еще на стадии проектирования:
- Большие панорамные окна или стеклянные стены способны создавать ощущение витрины магазина. Чтобы этого избежать, необходимо грамотно подобрать высоту и ширину окон. Также следует правильно разместить их в комнате.
- Качество применяемых материалов имеет огромное значение. Для светопрозрачных конструкций, имеющих большой вес, требуется надежная и долговечная фурнитура.
- Большое количество солнечного света не всегда необходимо. Желательно предусмотреть возможность установки специальных жалюзи или раздвижных штор.
- Панорамное остекление отлично подходит не только для больших по площади помещений, но и для маленьких комнат. Такой подход визуально расширит пространство.
Достоинства и недостатки фасадного остекления
Популярность стеклянные фасадные конструкции приобрели благодаря многим преимуществам:
- оригинальный внешний дизайн благодаря использованию стекол различных форм и цветов;
- высокий уровень освещения, позволяющий экономить электроэнергию;
- надежность и прочность конструкций – все виды стекол и профилей обладают долговечностью и устойчивостью к любым погодным явлениям;
- прекрасные теплоизоляционные и звукопоглощающие показатели;
- возможность быстрого монтажа и замены конструкций, если это необходимо;
- легкость процесса открывания и закрывания.
Оригинальный внешний дизайн – одно из достоинств фасадного остекления
Среди недостатков стоит отметить такие моменты:
- отделка фасадов стеклом подразумевает использование сложного оборудования и участия высококвалифицированных специалистов;
- стоимость фасадного остекления заметно выше в сравнении с другими вариантами отделки, особенно если используются качественные стеклопакеты и профили известных брендов;
- чтобы фасадные окна не теряли своих эстетических качеств, их необходимо регулярно мыть, что вызывает немалые трудности.
Вернуться к содержанию
Преимущества технологии
Структурное остекление прекрасно выглядит вживую и на фото, открывая новые перспективы для создания неординарного дизайна. Данная технология привлекает не только декоративными, но и практическими свойствами.
Благодаря панорамной конструкции в здание поступает гораздо больше естественного света, что позволяет экономить на электричестве. Светопрозрачные фасады удобны и безопасны в эксплуатации. Благодаря бесшовному соединению грязь и влага не попадают в промежутки между стеклами, поэтому облицовка не требует сложного ухода и выглядит опрятной.
Стоимость структурного остекления алюминием рассчитывается индивидуально и зависит от площади покрытия. Для получения более подробной информации заполните форму обратной связи на сайте «Московского оконного сервиса».
Стоечно – ригельное фасадное остекление: алюминиевый профиль и стекло
Стоечно – ригельная технология традиционно наиболее широко применяется, это связано с ее универсальностью и функциональностью. Полная светопроницаемость фасада достигается за счет остекления на каркасе из металлических профилей (в основном алюминиевых), которые располагаются в вертикальном и горизонтальном направлении и образуют несущие стойки и ригели.
Стоечно – ригельное остекление можно назвать классическим решением. Опорой конструкции служат несущие стойки, установленные вертикально. К стойкам фиксируются горизонтально направленные ригели, таким образом возводится каркас конструкции. В качестве заполнений проемов используется стекло различных типов и толщины, которое крепится к металлическому каркасу прижимами из алюминия, стыки покрываются декоративными планками или крышками. Такие крышки могут быть плоскими или, напротив, выраженной формы, это зависит от дизайн проекта. Для создания имитации поверхности фасада со структурным остеклением крышки заменяют плоскими прижимами.
Обзор некоторых систем стоечно-ригельного остекления, вы можете прочитать в этом материале.
Отвод воды может осуществляться по одноуровневой системе в вертикальных плоскостных конструкциях или двухуровневой, для конструкций сложной формы, куполов, зимних садов. Для вентиляции фасадного стекла или стеклопакетов предусмотрены специальные отверстия, которые обеспечивают движение воздуха вокруг заполнения.
Монтаж стоечно – ригельного фасада может осуществляться двумя способами: креплением алюминиевых профилей в проем или как самонесущая навесная конструкция. Система навесного фасада возводится перед внешней стеной или остовом здания и фиксируется к плитам межэтажных перекрытий. Стоечно-ригельная система устанавливается на конструкцию здания с использованием специальных закладных, изготовленных из алюминия. Закладные крепятся к монолитным перекрытиям между этажами на стальные анкеры. Вертикальные профили – стойки привинчиваются к закладным, далее стойки соединяются по горизонтали ригелями.
