Монтаж вентилируемых фасадов с разбором ошибок и сложностей

Двойная обрешетка под утеплитель

Иногда для лучшей теплоизоляции нужно увеличить толщину утеплителя. Чаще всего ее устанавливают вторым слоем поверх первого. Для лучшего ее удержания используют еще один дополнительный слой обрешетки. После установки утеплителя в ячейки первого слоя, перпендикулярно к обрешетке прикрепляются бруски второй обрешетки. Листы утеплителя теперь располагают поперек нижнего слоя. Таким образом минимизируется влияние стыков между отдельными листами теплоизолятора.

Брус контробрешетки для обшивки сайдингом крепятся в данном случае на вторую обрешеку – теперь уже снова вертикально.

Двойная обрешетка под утеплитель

Какие преимущества имеют навесные вентилируемые фасады?

Популярность навесных вентилируемых фасадов объясняется несколькими причинами:

  • удобством и достаточной простотой проведения монтажных работ;

  • видовым и цветовым разнообразием материалов для облицовки, что дает оформить экстерьер здания в любом архитектурном стиле;

  • небольшим весом, что позволяет не создавать дополнительную нагрузку на несущие конструкции дома;

  • отсутствием «мокрых» процессов и возможностью вести работы в любое время года;

  • долговечностью – срок эксплуатации в среднем составляет 50 лет, при этом особой необходимости в проведении ремонтных работ не возникает, кроме случаев, требующих замены внешнего декоративного материала, поврежденного в результате механического воздействия или ветровой нагрузки;

  • простотой ухода – чтобы фасад всегда имел презентабельный вид, его следует просто помыть, например, напором воды из шланга.

Но устройство вентилируемого фасада предоставляет вполне ощутимые преимущества и во время эксплуатации здания:

  • если монтаж навесного фасада предусмотрен еще на стадии проектирования, то возможно уменьшение толщины внешних стен, а как следствие: увеличение полезной площади в помещении, уменьшение расходов на строительство, в том числе и на этапе возведения фундамента;
  • повышение уровня комфортности за счет создания благоприятного микроклимата, а также улучшения звуко- и теплоизоляционных характеристик стен;
  • снижение затрат на эксплуатацию объекта в части отопления, кондиционирования и вентиляции;
  • надежная защита металлических конструкций как самой системы, так и дома от коррозии;
  • установка навесной конструкции не требует специальной подготовки стен: достаточно лишь устранить серьезные дефекты поверхности и заделать трещины. Специально выравнивать поверхность не требуется, так как корректировку легко выполнить во время установки подсистемы.

Материалы, которые применяются для монтажа, имеют высокую огнестойкость и пожаробезопасны. Самым уязвимым в этой части является утеплитель, но использование изделий на основе минеральной ваты полностью решает проблему.

Устанавливать системы вентилируемых фасадов можно как на вновь возведенных зданиях и при реконструкции старых, для которых это возможность остановить процесс дальнейшего разрушения, особенно от воздействия влаги и других агрессивных факторов.

Конструкция системы с воздушным зазором

Вентилируемый фасад – это относительно новая технология, которая получает все большее распространение. Необходимость использования данной технологии обусловлена рядом проблем, с которыми часто сталкиваются владельцы частных и многоквартирных домов. Очень часто в несущих стенах образуется влага, как результат жизнедеятельность внутри жилых помещений. Готовка пищи и уборки способствуют тому, что внутри стен накапливается влага. Под воздействием разницы температур происходит испарение. Подобные условия приводят к увеличению концентрации пара внутри стен. Когда пар превращается в воду, он начинает негативно влиять на отделочный материал, который может разрушаться под воздействием влаги и сырости. Принцип навесного вентфасада прост: его суть сводится к удалению излишек влаги. Благодаря специальному воздушному зазору воздух легко может циркулировать внутри стен. Непрерывная естественная вентиляция исключает вероятность появления проблем.

Схематично вентфасад состоит из таких ключевых компонентов:

  • несущее основание;
  • подконструкция;
  • слой звукоизоляции;
  • слой теплоизоляции;
  • паропроницаемая мембрана;
  • вентилируемый зазор;
  • декоративная отделка.

Всякий компонент призван исполнять свою конкретную функцию.

Плюсы композитных кассет:

  • Доступная стоимость
  • Быстрый монтаж
  • Простое проектирование под размер
  • Поддаются перфорации

В комплектации:

  • Воссоздание геометрических фигур
  • Изготовление декоров
  • Подшивка потолков (проёмов, откосов, козырьков)
  • Рекламные конструкции и вывески

Конструктив и повседневное применение данного материала в обустройстве магазинов и супермаркетов, автозаправок и внутренней отделке повсеместно, позволяет быстро выполнить поставленные задачи. Как правило верхняя часть композитного листа, позволяет не только выполнить изготовление кассет в любой цвет по каталогу “RAL”, но и решить задачи с фактурой под дерево, медь, зеркальную фактуру, бронзу и.т.д.

В отличие от панелей HPL, композитный лист прекрасно поддаётся гибке и фрезеровке материала как на производстве с помощью фрезера промышленного или лазера, так и в кустарных условиях (на объекте с фрезером ручным) Да что лукавить, мы не раз выполняли простые работы по обрамлению и без оборудования, если делать работу ответственно и не спеша, возможно небольшой объем композитных кассет выполнить и с помощью подсобного инструмента.

Минусы композитного материала

  • Является слабогорючим материалом
  • Не однородный материал
  • Требует профессиональной фрезеровки
  • Средняя стоимость по отношению к другим кассетам
  • Стоимость подсистемы крепления
  • Требует проектирования

В целом у данного материала больше плюсов, нежели минусов. Конечно монтировать кассеты из композита нельзя на школах и детских садах, так как это запрещено пожарными экспертными заключениями. Стоит также отметить этот материал в отделке стен и внутри помещения, в рекламных целях и в дизайне.

Подготовка к теплоизоляции

Если при облагораживании своего дома вы решили воспользоваться технологией вентилируемого фасада, то должны для начала подготовить стены к теплоизоляции. Следует осуществить тестирование анкерного дюбеля, с помощью которого конструкция будет крепиться к поверхности. Если элемент фиксируется качественно и хорошо удерживается в стене, то сможет выдержать конструкцию фасада.

Далее несущие стены дома проверяются. Они должны обладать достаточной несущей способностью. При необходимости производится геодезическая фотосъемка, чтобы узнать размер дома. Эти данные позволяют разрабатывать проект по монтажу и теплоизоляции. А вот когда вы приступите к утеплению, то должны будете знать, что плиты устанавливаются впритык. Их крепление осуществляется в шахматном порядке. Между элементами не должно быть сплошных соединений. Использовать в процессе необходимо тарельчатые дюбели. Их число будет определяться рекомендациями изготовителя материала.

Технология монтажа вентилируемого фасада из керамогранита и других материалов. Видеоинструкция

Для того чтобы такая функциональная отделка была надежной и функциональной, следует строго соблюдать требования технологического процесса. Согласно статистике, повреждаются или выходят из строя новые зданий в первые 5 лет эксплуатации. Главная причина такого явления — ошибки монтажа. Избежать таких ситуаций поможет контроль качества сборки. Проводиться он должен поэтапно.

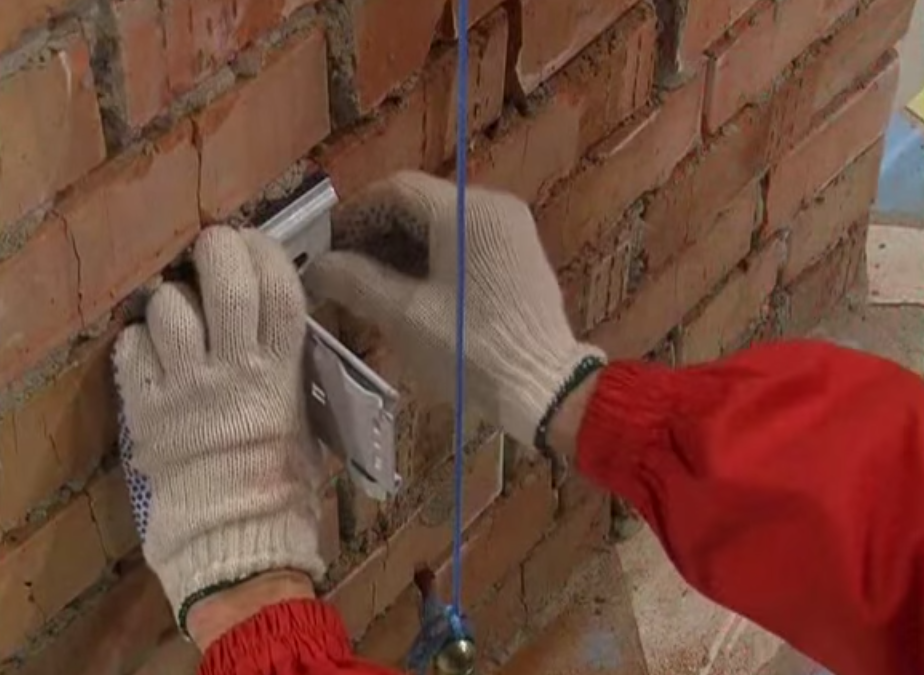

Установили и выровняли кронштейн по вертикали

Технологию монтажа вентилируемых фасадов можно разбить на этапы:

  • Подготовительный этап. Проходит согласно СНиП 3.01–85 и СНиП 3.03.01–87.
  • Маркировка точек для креплений и кронштейнов. Операцию проводят на стене здания согласно проекту. Размечают все несмываемой краской.
  • Монтаж кронштейнов и креплений. Технологическая последовательность: пробурить в стене отверстия; на кронштейны установить паронитовую прокладку; установить кронштейны.
  • Установка защитных мембран. Утеплителя фиксируют на стене через прорези для кронштейнов. Полотнища защитной мембраны навешивают с перехлестом и временно закрепляют. Устанавливаются дюбеля через плиты утеплителя и мембрану. Монтаж начинают снизу. Первый ряд монтируют на цоколь или стартовый профиль.
  • Монтаж и крепление консолей и вертикальных направляющих к стенам здания. Каждая консоль фиксируется как минимум 2 заклепками. Одна из них крепится жестко, другая, для компенсации возможной линейной температурной деформации, монтируется свободно. На стыках оставляют зазор. Устанавливают противопожарные отсечки.
  • Монтаж облицовки. Этот этап зависит от типа облицовки. Для фасада из керамогранита размечают отверстия под кляймеры, сверлят их в направляющих. Затем устанавливают облицовочную плиту. На каждом этапе обязателен контроль качества. Осуществляется он в соответствии с технологичной картой вентфасада.

Детализацию процесса монтажа можно изучить просмотрев видео.

Композитные панели цена

 Композитные кассетыВизуализация
Алюминиевая система композит вертикальная
Расчет стоимости работ и материалов по монтажу композитных панелей Оптима
Монтаж
Наименование работКол-воРасходСтоимость за ед. изм.Цена
Монтаж композитных панелей с подсистемой из алюминия.1м21850       1 850,00 ₽
Итого:       1 850,00 ₽
Кронштейн несущий КН-1000,90,976                  68,03 ₽
Кронштейн опорный КН-1002,12,155         115,50 ₽
Профиль Тавр 50*70*1,7 мм. Алюминиевый Т-702,252,25174               391,50 ₽
Комплектующий материал
Наименование и размерКол-воед. из.Стоимость за ед. изм.Цена
Расходные материалы для монтажа композитных панелей1м2.150          150,00 ₽
Крепёж для подсистемы крепления (икля и салазка)1м2.520          520,00 ₽
композитная панель RAL (*Любой цвет по проекту)1м2.1020       1 020,00 ₽
Транспортные расходы и сборка.1шт.По Москве.       3 000,00 ₽
Итого:        4 690,00 ₽
Общая стоимость работ и материалов с доставкой  на м2 составляет:  6 540,00 ₽

Натуральный камень

В системе крепления вентилируемых фасадов натуральный камень с монтажными работами в торцевой пропил камня играет важную роль в отделке как основной плоскости фасада (рядовой зоны) так и отделке цоколя или входных групп. Дело в том что существует три способа его установки на подсистеме, и три типа крепления.

Варианты крепления камня

  1. Штифтовое крепление камня
  2. Пропил торцевой
  3. Кайлы
  • Вертикальная
  • Горизонтально-вертикальная
  • Межэтажная

Проектирование камня

  1. По чертежам и планам
  2. По геодезии
  3. Комбинированное

Любой тип крепления основывается на статическом расчёте системы, и подбирается исходя из веса на м2 облицовки системы. Сложные архитектурные формы камня устанавливаются исходя из проектных решений здания и его геометрии.

Бетонная плитка

В 2012 году появилась возможность разработать систему для крепления бетонной плитки и разработать систему крепления данных облицовочных материалов.

Простота и надёжность данных систем из бетонной плитки, это фактура и неповторимость цветопередачи по сравнению с кирпичного формата облицовки. Система и подконструкция крепления плиток расположена на несущих стартовых и рядных планках под бетонную плитку и позволяет проработать грамотный и качественный монтаж узлов за счёт специального фиксатора (истанцира плитки)

Система включает:

  1. Консоль несущую
  2. Планку стартовую под плитку
  3. Рядную шину
  4. Прокладка консоли
  5. Вставка горизонтальная
  6. Направляющая 65*30*1,2 мм. (С-обр.)
  7. Планка внешнего угла.
  8. Угловой элемент L-образный

Устройство вентфасада – виды навесных фасадных систем

Схема монтажа вентилируемых фасадов без утепленияВентфасад без утепления

Теплоизоляционные материалы отсутствуют или между утеплителем и отделочным материалом нет вентиляционного зазора.

В последнем случае стена утеплена, но нельзя вести речь об устройстве именно вентилируемого фасада.

Схема монтажа вентилируемых фасадов с утеплениемВентфасад с утеплением

Утепленный вентилируемый фасад должен отвечать таким условиям:

– присутствует паропроницаемый утеплитель (паропроницаемость – > 0,1-0,3 мг/(м*ч*Па)); – утеплитель закрыт пленкой (паропроницаемость – >800 г/м.кв. за сутки); – обустроен вентиляционный зазор (размер – 40-60 мм).

Облицованная стена не может быть отнесена к вентилируемым фасадам если:

  1. присутствует зазор между стеной и утеплителем;
  2. при использовании теплоизоляционного материала с низкой паропроницаемостью (< 0,1 мг/(м*ч*Па));
  3. используется утеплитель с заданными показателями пропускания пара (0,1-0,3 мг/(м*ч*Па)), но он закрыт пленкой с низкой паропропускной способностью (<800 г/м.кв. за сутки);
  4. отсутствует вентиляционный зазор, при соблюдении требований по паропускаемости у теплоизоляционного материала и пленки.

В перечисленных случаях используют другие способы облицовки фасада.

Расчет вентилируемого фасада

Расчет основывается на выполнении прочностных и теплофизических расчетов и включает в себя:

  • определение напряжений и прогибов конструктивных элементов (профилей и кронштейнов);
  • проверку узлов крепление вентфасада (в тесте учитываются статическая нагрузка, двустороннее обледенение, ветровая нагрузка);
  • расчет влажности, воздухопроницаемости с учетом величины зазора и вида теплоизоляционного материала.

Расчет вентфасада может быть выполнен только специалистом на основании рекомендаций производителей навесных систем, с использованием компьютерных программ. Это обусловлено тем, что к вентилируемым фасадам домов выдвигаются повышенные требования к несущей способности, подвижности узлов, устойчивости к коррозии.

Примечание. Система вентилированного фасада не монтируется на домах, построенных из ячеистых бетонов (исключение конструкционный пенобетон, у которого плотность более 800 кг/м.кв), пустотелого кирпича и т.п. материалов малой жесткости.

До начала работ по обустройству вентилируемого фасада частного дома нужно подготовить: перфоратор, шуруповерт, отвес, строительный уровень, молоток, болгарку, стремянку, строительный степлер, перчатки, защитные очки.

Вентфасад на деревянном каркасе

Вентилируемый фасад на деревянном каркасе – эффективный метод утепления и увеличения внешней привлекательности малоэтажных частных домов. Особенно этот вид вентилируемого фасада подходит для деревянных домов и легких материалов навесного фасада – сайдинга, планкена, блокхауса или хаус бруса. Крепление облицовки на древесину делает этот способ экономичным и доступным для самостоятельного выполнения.

Разработаны два способа монтажа – с утеплением в один слой и с утеплением в два слоя. Однослойное утепление выполняют при расчетной толщине теплоизолятора 50-80 мм, когда одна плита может обеспечить требуемую толщину.

При большей толщине утеплителя, когда используется две плиты, логичнее применить двуслойный способ.

Все плюсы

При выборе навесного вентилируемого фасада для своего дома, вас ожидает много положительных моментов:

  • вы сможете реализовать самые смелые дизайнерские решения и ваше сооружение будет иметь прекрасный вид, т.к. возможно использование большого ассортимента материалов в самой широкой цветовой гамме, разнообразной формы;
  • вентилируемый фасад, технология монтажа которого предусматривает использование легких и одновременно, надежных алюминиевых профилей — это возможность воплощения множества вариантов, недоступных при выборе более привычных методов отделки дома;
  • вы получаете возможность придать презентабельный вид своему еще крепкому, но выглядящему старомодно дому за сравнительно небольшие деньги. При этом увеличится и срок его эксплуатации;
  • навесной фасад в случае загрязнения можно просто помыть;
  • если захотите утеплить дом дополнительно, то для этого тоже предусмотрена возможность;
  • стены «дышат», не впитывают влагу;
  • сокращаются расходы на отопление;
  • работы по монтажу не нужно откладывать на теплое время. Их можно выполнять когда угодно;
  • материалы, из которых изготавливаются навесные вентилируемые фасады, экологичны.

Облицовка вентилируемого фасада

В качестве облицовки на вентилируемом фасаде могут быть практически любые материалы, ограничением может стать только низкая несущая способность основания. В таком случае допустимы только легкие материалы. Вентфсад обычно облицовывают:

  • сайдингом – виниловым, акриловым, металлическим, фиброцементным, цокольными панелями из перечисленных групп;
  • плитами – преимущественно ОСП и ЦСП с расшивкой декоративными элементами под фахверк или с дальнейшей облицовкой гибкой фасадной плиткой или гибким кирпичом;
  • плиткой – чаще бетонной, с интегрированными крепежными элементами для фиксации на подсистему;
  • керамогранитом – на подсистему и кляммеры;
  • деревом – вагонкой, планкеном, термодревесиной, обрезной и необрезной доской, имитацией бруса и др.

Бетонная плитка, имитирующая фактуру кирпича или натурального камня, позволяет преобразить фасад из любого стенового материала. А благодаря вентиляционному зазору ее можно использовать даже по паропроницаемым ограждающим конструкциям, так как влага будет выветриваться, а не замыкаться в стене.

kisnik Участник FORUMHOUSE

Полгода назад утеплил и облицевал свой дом бетонной плиткой под камень, на углах фактура колотого камня. Высолов нет, не дребезжит, не отваливается. Обрешетка деревянная.

Стоимость монтажа вентилированных фасадов

Рассмотрим, как рассчитать количество материала и общую стоимость проекта вентфасада.

Пример расчета количества материала для монтажа навесного вентилируемого фасада частного дома:

Дано:

  • дом одноэтажный;
  • общая площадь 80 м.кв.;
  • материал строительства – пеноблок конструктивный (плотность 900 кг/м.кв.);
  • размеры дома 10х8 м.п.;
  • высота стены – 3 м.п.;
  • площадь окон:

Задача:

Обустройство вентиляционного фасада с заданными параметрами:

  • утеплитель – базальтовая вата;
  • толщина утеплителя – 50 мм;
  • облицовочный материал – металлический сайдинг.

Расчет:

  • рассчитываем площадь поверхности, которую нужно закрыть навесным фасадом:
  • общая площадь стен – площадь окон и дверей = 98 м.кв.
  • рассчитываем потребность в материалах:

Монтаж вентилируемых фасадов – цена за м2 стены с работой (в таблице приведены ориентировочные данные)

Вид облицовочного материалаСтоимость, руб/м.кв.
Керамогранит2960
Фиброцементные плиты3170
Профнастил (профлист)/td>2530
Композитные панели3480
Керамогранит (межэтажная система)3030
Керамогранит (лайт)2890

Облицовояный материал для навесного вентфасада

Типичные ошибки при монтаже вентилированного фасада

  • ошибки в расчетах. Вследствие которых, каркас не справляется с нагрузкой;
  • использование деформированных элементов;
  • изменение технологии устройства системы направляющих;
  • неразумная экономия на материале, крепежах и инструментах;
  • использование некачественного утеплителя;
  • нарушение техники безопасности.
  • лучше доверить расчет и проектирование системы профессионалам, т.к. без опыта установить своими руками трудно;
  • проверяйте качество дюбелей до начала работы;
  • погрешность монтажа должна находиться в допустимых пределах;
  • установка паронитовой прокладки между стеной и кронштейном уменьшит теплопотери и позволит скомпенсировать движение системы в период эксплуатации;
  • монтаж вентфасада относится к сложным работам, поэтому для их выполнения целесообразно привлекать серьезные компании, имеющие авторитет на строительном рынке.

Основные узлы

Перед тем как приступить к работам, вы должны рассмотреть основные узлы вентилируемого фасада. Среди них следует выделить:

  • кронштейны;
  • направляющие;
  • утеплитель;
  • ветрозащиту;
  • облицовочный материал.

Дополнительно можно выделить узел крепления, который может быть скрытым или видимым. Ближе к поверхности выполняется скрытое крепление, тогда как на внушительной высоте – только видимое. Это позволяет снизить стоимость монтажа.

Крепление вентилируемого фасада предполагает установку теплоизоляции. Для обеспечения требуемого режима необходимо продумать систему крепления. Если точек фиксации будет много, то это увеличит металлоемкость конструкции и приведет к возникновению мостиков холода, способствующих теплопотерям. Они ухудшают работу всей системы.

Схема вентиляционной конструкции

Конструктивно структура вентфасада представляет собой систему наборных элементов («сэндвич»), которые монтируются на стене в определенной последовательности. Но в любом случае между панелями вентиляционной облицовки обязательно должен быть зазор – так будет намного легче регулировать расстояние между стеной и отделкой, устраняя мелкие недочеты.

О технологии штукатурки стен машинным способом, прочтете тут.

В роли «мелких недочетов» могут выступать неровности стены, не очень качественно нанесенная штукатурка, из-за чего возникает перепад уровня высот на поверхности. А фасадные панели очень хорошо скрывают эту разницу.


Модель вентилируемого фасада.

Если говорить в общих чертах, то систему вентфасада крепят следующим образом:

  • размечается поверхность для крепления;
  • фиксируются сами кронштейны-держатели и направляющие элементы;
  • затем укладывается слой теплоизоляции и ветрозащитный мембранный слой;
  • после закрепления этих слоев крепится каркас для облицовки и последним этапом – фасадные панели.

Как устанавливается обрешетка под профнастил можно узнать в этом материале.

Монтаж каркаса для вентфасада

После того как теплоизоляционный слой закреплен, можно приступать к креплению направляющих.

Направляющие фиксируют дюбелями.

Чаще всего направляющие к кронштейнам крепят комбинированным способом одновременно в вертикальной и горизонтальной плоскости. Такой способ крепления распределяет равномерно все нагрузки относительно изгибов и сжатия облицовочного материала.

Существует два способа комбинированного крепления:

  1. Сначала крепят вертикальные направляющие, а потом горизонтальные. Способ подходит для толстого керамогранита, снижает нагрузку на крепление, позволяет использовать скрытое крепление. Минус способа — появляются преграды для циркуляции воздуха по вертикали.
  2. К горизонтальным крепят вертикальные направляющие. В этом случае практически вся нагрузка приходится на вертикальные направляющие, преграды для вертикальной циркуляции не создаются. Минус способа — нужно использовать больше металла, стоимость его дороже.

Навесные фасады из ЛВД – панелей (технология HPL — ламинат высокого давления)

ЛВД панели – это относительно новый облицовочный фасадный материал для отечественного рынка. Возведение вентилируемых фасадов из HPL ламината и панелей широко применяется в Европе. Ламинат высокого давления – облицовочный материал, который сочетает в себе целый ряд функциональных свойств: разнообразие цветов, эффектов и имитаций фактур, стойкость к ультрафиолету, агрессивным воздействиям среды и осадкам, пожарная безопасность и длительный срок службы.

Кроме того ЛВД панели отличает экологически чистое производство – основным материалом служит целлюлоза и термоактивные смолы. Но самым главным достоинством этого вида облицовки для вентфасадов является малый вес. Таким образом удается значительно снизить нагрузку на фундамент и стены здания, а также минимизировать стоимость подсистемы для вентилируемого фасада.

Технология монтажа вентилируемого фасада из керамогранита

Организация предварительных работ

Порядок проведения организационно-подготовительных работ утвержден законодательно, их необходимо провести для обеспечения безопасности рабочих и жильцов.

При организации работ по монтажу вентилируемого фасада из керамогранита следует:

  • указать границы опасной зоны – 3 метра от стен здания;
  • на указанном участке приготовить необходимые материалы и оборудование, а также определить место для сборочных работ. Если в качестве утеплителя используется минеральная вата, то следует приготовить строительные поддоны во избежание впитывания влаги от земли;
  • в случае сложных погодных условий (сильного ветра либо низких температур) монтажные работы следует отложить.

Этапы монтажа вентилируемых фасадов

Можно выделить следующие этапы монтажных работ:

  1. Необходимо взять рабочий проект вентилируемого фасада и произвести тщательное обследование здания с помощью нивелира или отвеса для выявления отклонений по горизонтали и вертикали, после чего пометить изменения на чертежах для пересчета дополнительной высоты и соответственно расхода материала. Рекомендуется сделать на бумаге схематическую раскладку плитки по стене. Расчет количества плит керамогранита производят, исходя из общей площади стен, учитывая швы между плитками, а также расстояние на температурное расширение материалов.
  2. Выполнение разметки для крепления кронштейнов – наносится согласно проекту строительства. Сначала размечают нижние горизонтальные линии, а также вертикальные боковые. Далее с помощью рулетки и лазерного уровня отмечаются места крепления кронштейнов.
  3. Согласно разметке при помощи специальных пластиковых анкеров (со стальными или полиамидными сердечниками) выполняется монтирование кронштейнов:
  • с помощью перфоратора сверлятся отверстия в стенах;
  • в них укладываются паронитовые прокладки;
  • производится установка несущих элементов (с помощью шуруповерта вкручиваются шурупы в анкеры).

Важно соблюдать сторону загиба согласно проекту, чтобы впоследствии не сместилась вертикальная ось. При монтаже кронштейнов необходимо подкладывать под них к стене терморазрывную пластину из паронита

Фиксация крепления осуществляется с помощью шайбы из алюминия

Шляпку анкера во избежание коррозии окрашивают краской

Фиксация крепления осуществляется с помощью шайбы из алюминия. Шляпку анкера во избежание коррозии окрашивают краской.

  1. После закрепления кронштейнов производится укладка утеплителя. Для герметичной термоизоляции используется ветрозащитная пленка – при этом требуется, чтобы ее слои перекрывали друг друга не менее чем на 10 см. Необходимую форму утеплителю можно придать с помощью ножниц либо ножа. Монтаж утеплителя начинается с нижнего ряда, крепление осуществляется на цоколь или профиль, а дальше утепляющие плиты крепятся между собой, вплотную друг к другу в шахматном порядке. Между облицовкой и утеплителем должна быть воздушная прослойка от 50 мм.
  2. Далее необходимо установить вертикальные направляющие профили:
  • в выемки опорных кронштейнов вставляются профили и закрепляются при помощи заклепок. Необходимо предусмотреть температурное расширение материала – оставить в местах крепления зазоры;
  • согласно требованиям противопожарной безопасности необходимо установить противопожарные отсечки.
  1. Монтаж облицовки вентилируемого фасада осуществляется следующим образом:

установка фасадных кассет — проводится сборка и крепление к профилям кляммеров;

монтирование облицовочной керамогранитной плитки.

Облицовка фасада здания керамогранитной плиткой может осуществляться двумя способами:

  • монтажом с видимыми швами — с помощью крепежных элементов – шурупов, заклепок, кляммеров. В навесном вентилируемом фасаде из керамогранита плитка крепится на профиль, окрашенный для максимальной незаметности швов в тон плитки;
  • бесшовным способом – в этом случае плитка крепится «невидимым» методом с внутренней стороны. Механические методы подразумевают закрепление плитки с внутренней стороны фасада с помощью дюбелей или штифтов. Для небольшой плитки (60х60 и меньше) применяется метод приклеивания облицовочного материала с помощью специального клея на вертикальный профиль (в этом случае плитку можно будет демонтировать, только разбив). Существует также комбинированный метод крепления, сочетающий механическое крепление облицовочной плитки в двух точках и применение клея.

Бесшовное крепление обходится дороже видимого, поэтому иногда нижний слой облицовки выполняют с помощью «невидимого крепления», а для верхних этажей здания осуществляют отделку с помощью видимых швов – такая уловка позволит снизить расходы.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
