Вентфасад из керамогранита: как сделать своими руками?

Технология монтажа вентилируемого фасада из керамогранита

Монтаж вентилируемого фасада проходит с использованием комбинированного метода, при котором используется самый популярный и простой способ крепления системы каркаса к основной стене (несущей).

Метод включает в себя крепление направляющих как горизонтально, так и вертикально одновременно, за счет этого получается воспринимать все нагрузки на растяжение, сжатие и кручение одновременно. При качественной установке вентилируемого фасада применяется именно такой метод монтажа, хотя он является довольно тяжелым и доверить его лучше профессионалу. Существует два вида крепления комбинированного плана.

В первом варианте к несущей стене крепят горизонтальные направляющие, а впоследствии к ним и вертикальные. На вертикальные будет ложиться большая часть нагрузки, которую создает керамогранит. За счет такой системы вся нагрузка перераспределяется и отсутствуют какие-либо препятствия для хорошего воздушного потока. Такой метод монтажа более дорогой, поэтому применяется достаточно редко.

Горизонтальный и вертикальный способ монтажа фасадного керамогранита

Во втором варианте к несущей стене крепятся вертикальные направляющие, а сверху них горизонтальные. Этот вариант отлично подходит для последующего монтажа камня или керамогранита. Он крепится через горизонтальный пропил с использованием двух направляющих, что уменьшает нагрузку на стены и одновременно скрывает способ крепления.

Особенности вентилируемой облицовки из керамогранита

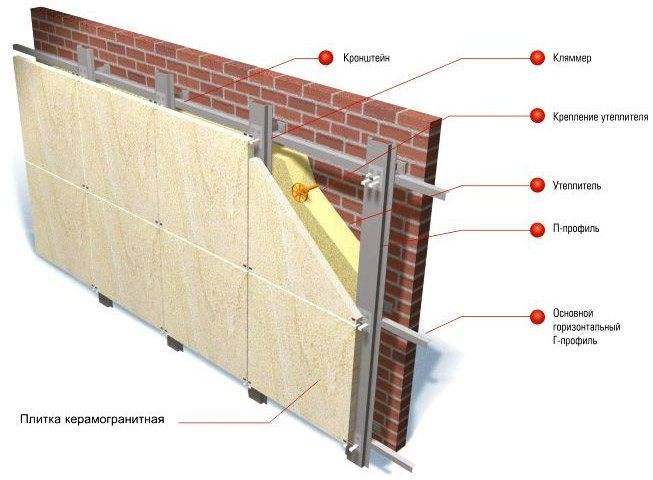

Общая схема обустройства вентилируемой облицовки из керамогранита

Устройство фасада из керамогранита предполагает некоторые собственные особенности, обусловленные массой облицовочного материала.

Вертикальные элементы крепятся на кронштейны, горизонтальные – на специальные стойки.

В остальном, монтаж фасада из керамогранита практически не отличается от установки любого другого навесного фасада. Единственный момент касается того, что крепежи для тяжёлых вентилируемых конструкций могут устанавливаться чаще, более узким может делаться и шаг каркаса.

Такая мера спасает навесные панели от суровых климатических условий, будь это сильные ветра или даже неблагоприятная обстановка с точки зрения сейсмической активности.

Оформляем колористический паспорт

В соответствии с законодательством г. Москвы оформление колористического паспорта является обязательным требованием при облицовке здания вентфасадом.

Также без колорпаспорта не удасться открыть ордер ОАТИ на организацию строительных площадок..

Основным нормативом, регламентирующим требования, порядок и сроки оформления колористического паспорта является Постановление Правительства Москвы №114-ПП от 28.03.2012 «О колористических решениях фасадов зданий, строений, сооружений в городе Москве», а также Постановление Правительства Москвы №1019-ПП от 08.08.2019 «О внесении изменений в ПП №114-ПП от 28.03.2012».

От вас нам потребуется электронные копии следующих документов:

1. Доверенность, выданная на имя Исполнителя и ее сотрудников от собственника здания;
2. Свидетельство о государственной регистрации права собственности на здание и (или) выписку из ЕГРН о правообладателе здания;
3. Поэтажные планы (не должны содержать контуров фасадных линий, отраженных красным цветом) и экспликации БТИ , выписка из технического паспорта, отражающие состояние здания на момент оказания услуг и сроком давности не более 1 года;

Мы разрабатываем проект колористического решения фасадов здания в составе:

• Пояснительная записка;
• Ортогональные чертежи фасадов объекта;
• Графическое обоснование проекта колористического решения;
• Раздел об обеспечении сохранности объекта культурного наследия (при необходимости);
• Заключение экспертной организации (при необходимости).

Разработка проекта колористического решения – 15 рабочих дней.

Получение в Москомархитектуре паспорта колористического решения здания – 17 рабочих дней.

По результатам оказания услуги Вы получаете электронную копию утвержденного паспорта колористического решения (оригинал документа Москомархитектура Заявителю не выдает).

Технология отделки фасада

Монтаж вентилируемых фасадов выглядит так – на поверхность внешних стен строения устанавливается навесной фасад многослойного типа. Монтажник вентилируемых фасадов создает проект вентилируемого фасада, а также несущий каркас, который делается из металлической основы.

Инструменты

Перед тем как начать монтаж вентилируемых фасадов стоит подготовить комплектующие для вентилируемого фасада.

Необходимые инструменты и материалы:

• профиль для вентилируемого фасада;
• мембрана водо и ветрозащитного типа;
• облицовочный материал;
• тарельчатые дюбели;
• перфоратор;
• средство антисептического типа;
• теплоизоляционные материалы;
• кронштейн для вентилируемых фасадов;
• шуруповерт;
• дюбели анкерного типа.

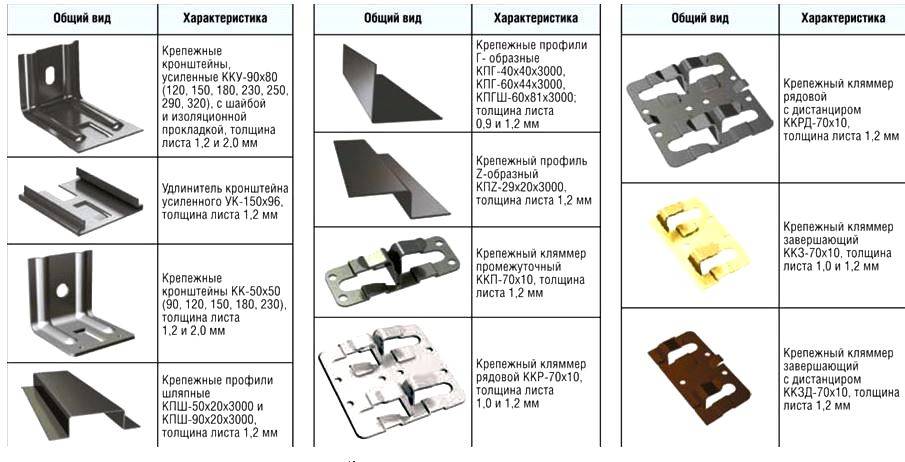

Крепежи для монтажа панелей вентилируемого фасадаНеобходимые инструменты

Подготовительные работы

Технология вентилируемого фасада предусматривает не только подготовку материалов для навесных вентилируемых фасадов, но и подготовительный этап. В этот этап должны входить следующие работы:

• подготовка стеновых перегородок к утеплению. Для начала рекомендуется проверить их состояние, смогут ли в них держаться крепежные элементы. Монтажник вентилируемых фасадов обязательно должен провести геодезическую фотосъемку для выявления общих параметров дома;
• обязательно делается проектирование вентилируемых фасадов и проведение теплоизоляции. Этот процесс включает определение типа, параметров и расположение утеплителя. Плиты теплоизоляции должны фиксироваться между собой плотно, чтобы воздушный зазор на вентилируемом фасаде был совсем небольшой;
• обязательно, перед тем как начать монтаж вентилируемого фасада, нужно сделать теплотехническую оценку.

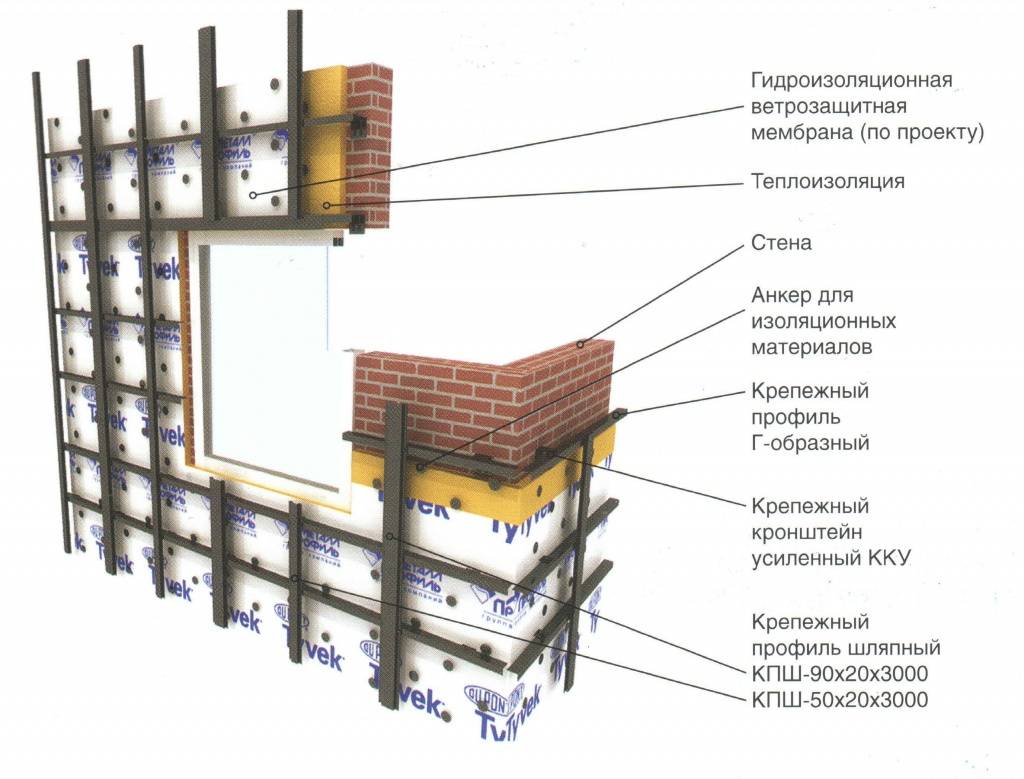

Общая схема монтажа каркаса для фасада

Монтаж кронштейнов

Параметры кронштейнов напрямую связаны с размерами утеплительного материала и панелей, предназначенных для облицовочных работ.

Монтажник вентилируемых фасадов крепит кронштейны согласно следующим правилам:

• чтобы сделать места с отверстиями, следует использовать сверло, соответствующее параметрам анкерного дюбеля для фасада;
• чтобы организовать места с отверстиями в основаниях с несущим типом из кирпича с облегченным, пористым, пустотелым видом следует выбрать перфоратор с ударным режимом;
• размер отверстий следует делать на один см больше дюбеля.

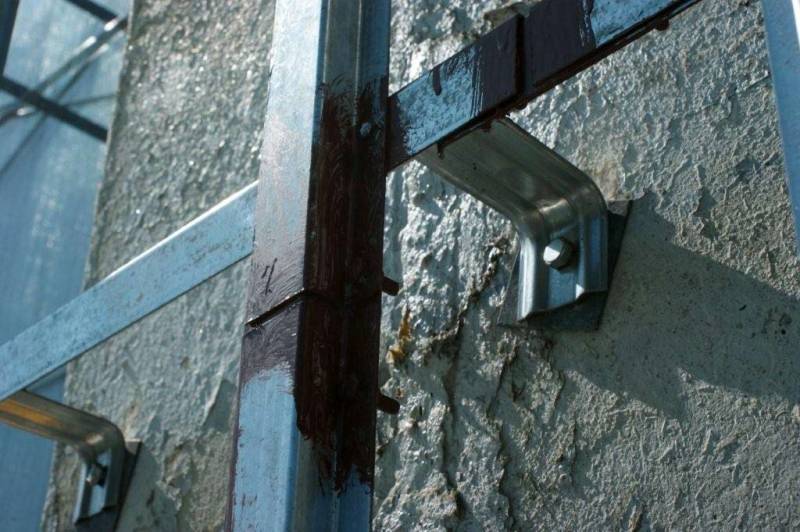

Подготовка отверстий под крепление кронштейновУстановка кронштейнов

Монтаж фасадной направляющей

Параметры направляющей напрямую зависят от числа этажей здания, числа переходов на стене, а также от размера площади в м2. Монтажник вентилируемых фасадов при креплении направляющей обязательно должен соблюдать ряд важных правил:

• размер направляющей не выше одного этажа;
• самый небольшой зазор между направляющими не более 7—9 мм;
• зазор по горизонтали должен равняться длине материала для облицовки с вентилируемым фасадом.

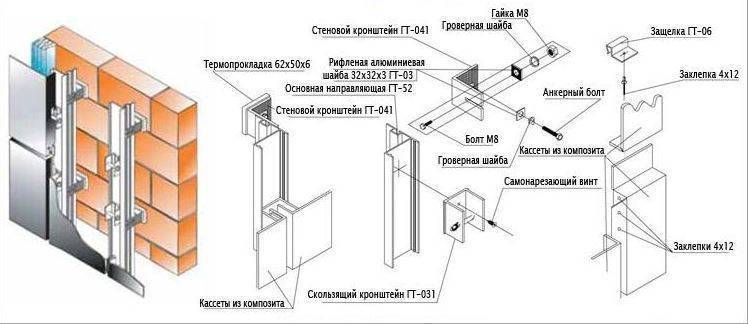

Каркас для вентилируемого фасадаЭлементы каркаса

Монтаж облицовки

С учетом материала, подобранного для облицовки, его монтаж имеет определенные особенности:

• основа из металлических кассет — перед тем как будет сделана сборка этих элементов, на замок нужно приклеить двухстороннюю самоклеящуюся ленту. Далее кассетные изделия прикрепляются в область замков с лентой при помощи саморезов и заклепок. Монтажник устанавливает эти элементы снизу вверх или слева направо;
• основа из керамогранитных плит — принцип монтажа этих элементов похожий на установку металлических кассет – снизу вверх. Монтажник вентилируемых фасадов начинает фиксирование плит с расположения на направляющие стартовые кляммеры, которые устанавливаются по горизонтальной линии;
• фиксирование сайдинга — этот материал прикрепляется в место под конструкцией. Он фиксируется при помощи саморезов, специального замка;
• обрешетка или крепление полиалпана. Она монтируется из металлического профиля, который фиксируется по всему периметру дюбелями.

КерамогранитМеталлические кассетыСайдинг

Крепление системы вентилируемых фасадов – это трудоемкий процесс

При монтаже любой конструкции, будь это устройство вентилируемого фасада из керамогранита или другой важно правильно рассчитывать расстояние. Хорошая облицовка напрямую зависит от того, как будет выполнен весь процесс по ее установке, а также какие материалы для облицовки выбраны

Если все делать правильно, согласно правилам, то в результате можно не только хорошо оформить навесные вентилируемые фасады, но и продлить их срок службы

Если все делать правильно, согласно правилам, то в результате можно не только хорошо оформить навесные вентилируемые фасады, но и продлить их срок службы.

Технические данные керамогранита

• Низкая степень поглощения влаги: благодаря этому свойству керамогранитных плит можно применять даже в климате с высокой влажностью и большим количеством осадков без опасений, что материал пострадает от воздействия воды. Согласно международному стандарту EN, устойчивость керамогранита к влаге не превышает 3 % (по факту — не более 0.1 %), что является прекрасным показателем.

• Устойчивость к холоду и перепадам температур: базовым показателем устойчивости самого бюджетного керамогранита к морозу является 50 циклов перепадов температур, то есть 50 лет. У некоторых производителей этот показатель составляет 150—200 циклов, то есть отделка из керамогранита будет обладать уникальной долговечностью.
• Высокая прочность на изгиб: даже при серьезной нагрузке плиты не прогибаются и не трескаются. Прочность керамогранита на изгиб рассчитывается по следующей формуле: Rизг = 3Pl / 2bh², где l — расстояние между опорами м (см), b — ширина образца м (см), h — высота образца м (см), P — нагрузка, примененная при испытании (мН).
• Истираемость: этот параметр играет особенно важную роль при выборе керамогранита для пола, но и для устройства он тоже очень важен. В силу своей прочности плиты обладает крайне низкой истираемостью, что является большим преимуществом и позволяет облицованной поверхности максимально долго сохранять первозданный облик.
• Износостойкость: показатель, включающий в себя глубокую и поверхностную истираемость, а также совокупную стойкость. Проще говоря, если истираемость материала говорит о его устойчивости к внешним повреждениям, то износостойкость определяет прочность и долговечность плитки с точки зрения выдерживания заданной нагрузки. Износостойкость 1 м2 керамогранита определяется как EN 205.
• Гладкость/шероховатость поверхности: чем более гладкой поверхностью обладает керамогранит, тем он дороже. Гладкая поверхность выглядит более презентабельно, за ней проще ухаживать, так что высокая стоимость полностью компенсируется этими преимуществами. Особенно тщательно следует выбирать степень шероховатости при выборе керамогранита для пола, но и для устройства это нужно обязательно учитывать. Например, пыль, которая будет постоянно заполнять пустоты шероховатой плитки, может привести к изменению тщательно подобранного цвета. Поэтому для устройства вентилируемых фасадов используется гладкий керамогранит.
• Калибр: зачастую фактические размеры и толщина плит отличаются от заявленных на 3—5 мм, но это не брак и не обман, а лишь допустимое отклонение. И чем меньше это отклонение, тем более качественным считается материал. В частности, существует процедура ректификации — это подрезка плиток под нужный размер уже после обжига с помощью алмазной резки. Керамогранит, прошедший ректификацию, стоит дороже, но зато все его плитки идеальны по форме и размеру, их очень легко укладывать, не опасаясь за аккуратность стыков.

Для чего он используется

Фасад из керамогранита выполняет основную функцию – это предохранение фасада дома от изнашивания и разрушения. Чтобы максимально обезопасить ваши стены, необходимо сделать дополнительное покрытие, технология которого будет брать на себя все внешнее влияние погодных условий. В этих целях отлично используется вагонка, штукатурные растворы, сайдинг и керамические плиты.

Но все перечисленные материалы имеют небольшой срок эксплуатации и необходимость в проведении дополнительных ремонтных работ. А керамогранит исключает данные проблемы и обладает достаточно большим сроком службы, более 50 лет, а его технология монтажа исключает необходимость дополнительного обслуживания.

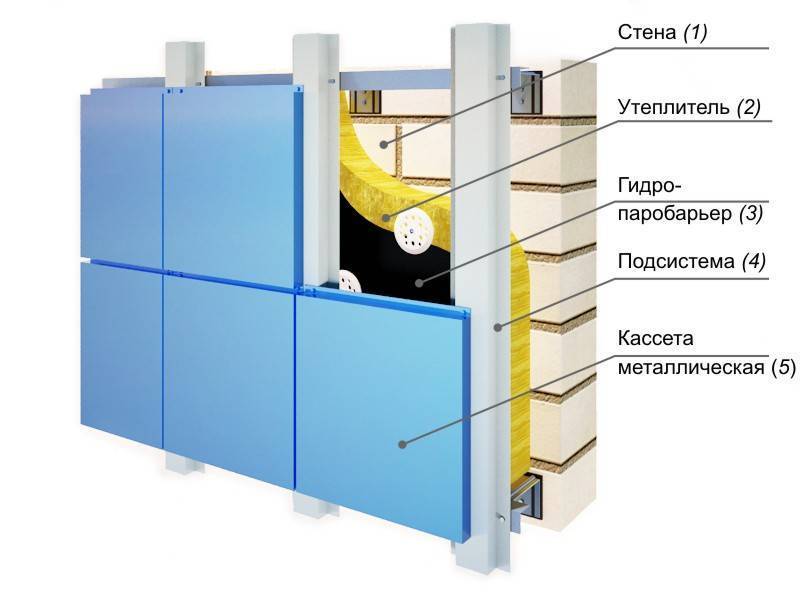

Конструкция вентфасада

Конструктивно вентилируемый фасад состоит из нескольких слоев, являясь разновидностью строительного пирога. Все элементы, используемые при его сборке, универсальны и могут использоваться для различных архитектурных и инженерных решений.

Послойно вентфасад состоит из следующих частей:

• Подсистема — элементы каркаса, крепящиеся непосредственно к стене здания, которые служат основой для установки внешней облицовки.
• Теплоизоляция. Слой утеплителя в качестве которого используется минеральная вата, пенополистирол и прочие материалы, обладающие низкими показателями теплопроводности.
• Гидро- ветроизоляция. Настилается поверх утеплителя и защищает его от внешней сырости. В то же время, подобные полотна не препятствуют выходу влаги с внутренней стороны благодаря специальному устройству перфорированных отверстий.
• Вентиляционный зазор. Оставляется между слоем утеплителя и декоративными облицовочными плитами для улучшенной циркуляции воздуха. Позволяет своевременно удалять скопившуюся под облицовкой сырость.
• Облицовочные декоративные плиты. В качестве облицовки могут применяться самые разные материалы, но чаще всего предпочтение отдаётся керамограниту, благодаря его эстетике и прочности. Крепятся к каркасу посредством специальных крепежей — кляммеров.

Рекомендуем ознакомиться: Выбор вытяжки для кухни: типы устройств и принцип их работы

Разработанная полвека назад и проверенная временем технология устройства вентилируемых фасадов является универсальной. Она хорошо зарекомендовала себя в любых климатических условиях — от южной Европы до северных регионов России.

Возможные ошибки

Отдельно хочется поговорить о самых распространенных ошибках, которые возникают в процессе:

• Установка несущего каркаса в мороз. Так, после установки в морозы при повышении температуры есть высокая вероятность того, что крепежи ослабнут, и подсистема крепления начнет терять свою прочность и жесткость.
• Установка кронштейнов без компенсационной прокладки. Это приведет к постепенному ослабеванию крепежа из-за того, что материал будет при каждом цикле сжиматься и разжиматься под действием температур.
• Совпадение швов при установке нескольких слоев утепления. Из-за этого будут образовываться мостики холода, что существенно снизит эффективность теплоизоляции.
• Установка клямеров слишком близко. Из-за этого плита будет плотно входить в крепежи и тогда при нагревании под солнцем плита попросту может лопнуть и это вызовет внутреннее напряжение.

Постарайтесь избегать таких ошибок, и тогда результат точно будет радовать вас на протяжении долгого времени.

Системы вентилируемых фасадов «Фасст-К»: крепление, цена, описание — компания «ФАССТ»

с НДС 20%

Материал:

1
Керамогранит 600*600 (матовый)
м2
1,10
590,00
649,00

2
Утеплитель с крепежом 100мм
м2
1,05
325,00
341,25

3
Подсистема с крепежем (Фасст)
м2
1,00
645,00
645,00

4
Откосы из оц. стали окрашенные
м.п.

0,30
195,00
58,50

Итого материалы:
1 693,75

Работы:

5
Монтаж фасадной системы
м2
1,00
1 290,00
1 290,00

6
Монтаж откосов, отливов
м.п.

0,30
280,00
84,00

7
Монтаж-демонтаж лесов
м2
1,20
120,00
144,00

Итого работы:
1 518,00

8
Транспортные расходы
%
5,00
84,69

Всего:
3 296,44

в том числе НДС 20%
502,85

Стоимость за 1м2
3 296,44

Система вентилируемого фасада из керамогранита имеет массу достоинств. Отметим основные из них:

• повышенная устойчивость к разнообразным внешним воздействиям;
• множество фактур и цветовых решений;
• способность сохранять свой цвет независимо от внешних условий и срока эксплуатации;
• тепло- и звукоизоляционные способности;
• способность прослужить минимум 50 лет, не требуя ремонтных работ.
• Данный материал уже успел доказать свои способности противостоять неблагоприятным климатическим условиям и другим агрессивным воздействиям, поэтому мы его настоятельно рекомендуем.

Отделка вентилируемого фасада из керамогранита современными материалами

Если фасады декорированы качественными отделочными материалами, они способны прослужить очень долго и на протяжении всего этого времени сохранить изначальное цветовое решение. Отдельно следует отметить возможность в достаточно сжатые сроки производить декоративную отделку строительных объектов с использованием вентилируемых фасадов. Выпускаемые нами отделочные материалы позволят вам приблизить сроки завершения строительства нового здания или сооружения.

Услугами компании «Фасст» вы можете воспользоваться не только при ведении строительной деятельности. Многие наши партнеры используют возможности вентилируемого фасада при осуществлении реконструкции зданий и сооружений. У выпускаемых нашей компанией фасадных отделочных материалов с точки зрения износоустойчивости, скорости монтажа и долговечности попросту нет конкурентов.

За годы своей деятельности мы успели оснастить вентилируемыми фасадными системами множество строительных объектов различных типов. Коммерческая и жилая недвижимость, разнообразные общественные и производственные здания — для каждого проекта нами всегда подбираются наиболее практичные решения, обеспечивающие максимальный срок их эксплуатации.

Компания «Фасст» — надежный и ответственный партнер, который для каждого заказчика гарантированно создаст комфортные условия сотрудничества.

Для отделки фасадов компания «ФАССТ» готова предложить современное практичное решение — системы, выполненные из керамогранита. Среди всех современных строительных материалов, которые принято использовать для наружных отделочных работ, наша продукция не имеет аналогов. Предлагаемый нами вентилируемый фасад из керамогранита характеризуется следующими преимуществами:

• универсальностью,
• устойчивостью ко всем внешним воздействиям,
• долговечностью — минимальный срок службы 50 лет,
• высокими звуко- и теплоизоляционными характеристиками,
• множеством цветовых решений,
• внешней презентабельностью.

Воспользуйтесь всеми преимуществами предлагаемого нами вентилируемого фасада из керамогранита, цена которого оптимальным образом сочетается с высокими эксплуатационными характеристиками.

Компания «ФАССТ» не только является производителем вентилируемого фасада из керамогранита, но и выполняет проектировочные, а также монтажные работы. У нас вы имеете возможность заказать шефмонтаж, который обеспечит сжатые сроки отделки фасада.

Обращайтесь к ведущему отечественному производителю современных строительных материалов, если вы заинтересованы в высоком качестве и долговечности отделки фасада любого строительного объекта.

Стоимость вентилируемых фасадов

При помощи вентилируемого фасада из керамогранита специалистами компании «ФАССТ» уже оснащено множество строительных объектов. Керамогранит может иметь разнообразные цветовые решения, что позволяет создавать красивые и стильные здания. Данный материал характеризуется высокой прочностью и исключительной износоустойчивостью. Также следует отметить внешнюю привлекательность, которой известен керамогранит.

Цена фасадов из керамогранита нами установлена на оптимальном уровне. Для каждого масштабного заказа компания «ФАССТ» готова предложить скидку на свои услуги, начиная от 3% и выше.

Мы являемся непосредственным производителем вентилируемых фасадов из керамогранита, поэтому наша стоимость всегда будет для вас приемлемой и выгодной.

Крепление на фасад

Отделка фасада керамогранитом по принципу создания вентилируемой системы предусматривает дополнительную установку тепло-, ветро- и парозащиты. В основе системы лежит металлический каркас, к которому с помощью кляммеров крепятся плиты облицовки.

Способ установки может быть скрытым или видимым. Инструкция по монтажу вентилируемого фасада из керамогранита может предполагать окрашивание монтажных элементов под оттенок отделки, чтобы скрыть видимые элементы.

Крепление с помощью кляммеров

Если инструкция по монтажу вентилируемого фасада предусматривает установку керамогранита на кляймеры, способ установки будет видимым. Если хотите обеспечить скрытый способ монтажа, придется осуществить введение лапок в боковой пропил декоративной облицовки. Работы будут выглядеть следующим образом: на первом этапе устанавливается каркас, далее укладывается гидро-, паро- и теплоизоляция, а на заключительном и главном этапе предстоит укрепить керамогранит к обрешетке.

Для отделки фасада керамогранитом к стене крепится каркас с помощью саморезов. Приступать к процессу необходимо снизу, проверяя ровность расположения элементов. Между материалами следует оставить расстояние в 3 мм, которое необходимо для проветривания и исключения возникновения плесени.

На следующем этапе облицовка предусматривает монтаж слоя гидроизоляции поверх каркаса. Материал при установке не должен оказаться поврежден механическим крепежом. Вентилируемый фасад может предусматривать еще и наличие утеплителя. Тогда керамогранит устанавливается поверх него.

Внимание! Инструкция по установке вентилируемого фасада может предполагать установку теплоизоляции под обрешетку. Повреждение этого слоя не снизит его эффективность, чего нельзя сказать о гидроизоляции. Ее укладывают, стараясь не повредить, обеспечивая нахлест в 10-15 см

Ее укладывают, стараясь не повредить, обеспечивая нахлест в 10-15 см.

Монтаж на клей

К стенам дома керамогранит может быть еще и приклеен. Основание должно быть идеально ровным, без от сливающихся и осыпающихся частиц. Стены перед такой отделкой оштукатуриваются и покрываются грунтовкой

При выборе клея нужно обратить внимание на его назначение. Состав должен быть морозостойким и хорошо переносить воздействие влаги. Если работы предполагается ввести при температуре ниже + 15 ˚С, следует выбрать смесь, которая быстро набирает прочность

А вот в жаркое время нужно подобрать клей продолжительного высыхания, это позволит исключить быстро начавшийся процесс полимеризации до начала монтажа плитки

Если работы предполагается ввести при температуре ниже + 15 ˚С, следует выбрать смесь, которая быстро набирает прочность. А вот в жаркое время нужно подобрать клей продолжительного высыхания, это позволит исключить быстро начавшийся процесс полимеризации до начала монтажа плитки.

Сначала фасад нужно очистить от пыли и грязи. Для того чтобы изделия в первом ряду не сползали вниз, можно укрепить стартовую рейку. Кладка ведется по принципу работы с традиционной керамической плиткой. После завершения работ нужно будет выполнить затирку швов. Она тоже должна иметь специальное назначение – морозостойкость и устойчивость к воздействию влаги. Для соблюдения одинаковых зазоров нужно использовать специальные крестики. Затирку можно выполнить все той же эпоксидной смесью. Ее излишки убираются влажной губкой.

Цанговое крепление

Такой способ монтажа является самым дорогостоящим, но очень надежным. Для работы следует использовать специальные инструменты, с помощью которых можно будет проделать конусообразные отверстия. В эти пробоины помещается анкер, который вращается одновременно расширяясь. Это и позволяет зафиксировать отделку на поверхности.

Подготовка клеевого состава

Для укладки плитки следует применять специализированные или, как минимум, максимально подходящие по характеристикам сорта клея. Он реализуется в сухом виде, подлежит разбавлению водой в определенной консистенции.

Густота готового раствора должна быть такой, чтобы клей свободно наносился, не стекал с поверхности, но не был слишком вязким. Видов клея имеется великое множество, для исключения возможных ошибок следует ознакомиться с руководством по использованию на упаковке.

Точное следование инструкции, соблюдение пропорции разведения и времени выдержки состава перед использованием увеличивают прочность клея и его сцепление с плиткой и основой.

Монтаж вентилируемого фасада из керамогранита

Ниже дано поэтапное описание технологии монтажа фасада из керамогранита с применением комбинированного способа креплений, при котором направляющие профили одновременно сажают на крепежи вертикально и горизонтально. При этом сначала устанавливаются вертикальные направляющие профили, а затем — горизонтальные.

Этап 1. Подготовка поверхности. Основание стены очищают от загрязнений (пыли, остатков цемента и старой штукатурки), штукатурят заново. Плюс вентилируемого фасада — в том, что стены все равно не будут «раздетыми», а поверхность — бросаться в глаза, поэтому особо аккуратное оштукатуривание не требуется. Но, тем не менее, стену все равно желательно подготовить.

Этап 2. Разметка всей площади стены для крепления каркаса

На этом этапе важно учесть размер керамогранитной плитки, под которую будут монтироваться вертикальные и горизонтальные направляющие, шаг крепления кронштейнов

Этап 3. Монтаж креплений и утеплителя.

Как правило, навесной вентилируемый фасад из керамогранита фиксируется на кронштейны, закрепленные анкерами в стене.

После установки кронштейнов укладывается теплоизоляция — при помощи тех же анкеров, которые фиксируются в стене по высверленным отверстиям.

Следующим шагом является монтаж направляющих профилей по разметке на стене. Профили крепятся на установленные кронштейны.

Монтаж керамогранитной плитки на фасад

Завершающим этапом считается монтаж керамогранитной плитки с обязательной установкой кляммеров, которые крепятся на профиль. Крепление нужно производить с использованием резинового уплотнителя — для более надежной фиксации элементов.

Данный метод применим тогда, когда требуется скрыть швы крепления и предполагает два варианта — приклеивание панелей и использование анкерных связей. В первом случае используется специальный строительный клей для металла, во втором — анкерные болты с кронштейнами, при этом минимальное количество мест крепления равно четырем. Как правило, для скрытого крепления плитка поставляется с уже готовыми высверленными отверстиями под крепежи.

Существует еще один способ крепления фасада — комбинированный, в котором соединены оба вышеописанных метода: две точки контакта плитки с металлом приклеиваются, а две другие — сажают на дюбели.
