Вентфасад – описание конструкции

Типы популярных фасадных панелей

1. Керамогранитные плиты – применяются на больших фасадах, цоколях и входных группах. Применяются с утеплителем или без него. Крепятся на металлический каркас при помощи специальных кляммеров. Служат до 60 лет, не выцветают. Эти плиты тяжелее других отделочных материалов, поэтому на высотных зданиях монтируются на усиленную подсистему. Ее параметры можно рассчитать с помощью специального калькулятора.
2. Композитные панели – представляют собой алюминиевые кассеты, которые вырезают и загибают из листа композитного материала. Стандартные размеры листа различны для каждой толщины. Так для листа толщиной 3мм – 1,5*4м, для листа толщиной 4мм- 1,25*2,5. Обладают небольшим весом порядка 7кг на 1м2, гибкостью и разнообразием вариантов расцветки. Такие навесные панели обеспечивают защиту стен от агрессивных природных воздействий. В основном применяются на промышленных зданиях, торговых центрах, и в качестве отделочного материала жилых домов.
3. Фиброцементные плиты – отличаются особой прочностью и долговечностью. Изготавливаются в различных цветах.
4. Натуральный камень – применяется для отделки цоколя зданий, или же в качестве облицовочного материала крупных, муниципальных зданий. В отличии от керамогранита такой материал тверд и более устойчив к ударам.

• Керамогранитные плиты, применяются на цоколях и входный группах
• Композитные панели защищают стены зданий от природных воздействий
• Натуральный камень, такой материал более устойчив к ударам
• Фиброцементные плиты, более прочные и долговечные

Сущность системы

В общем случае вентилируемый фасад, или проще вентфасад, представляет собой сочетание двух элементов, которые последовательно закрепляются на внешней стеновой поверхности. Главные составные части: подсистема вентфасада и его наружная облицовка. Основная сущность указанной разновидности стены заключается в обеспечении зазоров между стеновой поверхностью и облицовкой для возможности циркуляции воздуха (естественная вентиляция), что не позволяет накапливаться влаге, т. е. исключает отсыревание стены. Рассматриваемая фасадная конструкция предназначена именно для решения этой задачи.

Она выполняется из прочных, как правило, металлических, элементов, позволяющих надежно крепить финишное стеновое покрытие и обеспечивающее необходимый вентиляционный зазор. Кроме того, конструкция предусматривает и закрепление защитных слоев. Основное преимущество подсистем — это надежное крепление на фасадетяжелых покрытий в виде профнастила, керамогранита, камня, других облицовочных плит. Помимо указанных частей вентфасада обязательно укладываются защитные покрытия: тепло-, гидро- и пароизоляция, которые прекрасно сочетаются с установкой подсистемы.

Основные функции

Системы НВФ способны выполнять целый ряд важных функций.

Прежде всего, это функция защиты. Облицовочные материалы для НВФ обладают повышенной устойчивостью к воздействиям внешней среды. Кислотная среда осадков с соединениями солевых взвесей и серы, вредные соединения атмосферной пыли, вызывающие коррозию и абразионный износ фасадных стен, – все это теперь не угрожает стенам здания. Конструкция НВФ спроектирована так, что попадающая на внешний экран влага удаляется в дренаж, не попадая при этом на утеплитель и стену здания.

Также системы НВФ выполняют функцию термоизоляции. Специальная профильная система для НВФ и теплоизолятор препятствуют излишнему накоплению тепла в здании, обеспечивая фасаду естественную вентиляцию. Внешний экран вентфасада, отражая значительную часть попадающего на него теплового потока от солнечных лучей, создает комфортный микроклимат внутри здания.

Слой утеплителя закрепляют специальными тарельчатыми дюбель-гвоздями

• Утепление. Помимо термоизоляции, вентфасад служит еще и шубой для здания в холодное время года. Благодаря теплозащитному слою, который укладывается под облицовку, дом с вентилируемым фасадом становится своеобразным термосом, очень хорошо сберегающим тепло внутри здания. Если, к примеру, зимой отключить отопление, стены здания будут остывать в 5 или 6 раз медленнее, чем в других домах. Это, безусловно, значительно сокращает финансовые расходы на тепловую энергию в зимнее время.
• Противостояние термической деформации. Профильная система НВФ разработана так, что в итоге фасад обладает функцией поглощения термических деформаций, которые, как правило, возникают во время суточных и сезонных перепадов температур. Благодаря этому в несущей конструкции и облицовочном материале нет внутренних напряжений, расшатывающих систему.
• Звукоизоляция. В среднем НВФ повышают показатели звукоизоляции основных стен в полтора-два раза. Особенно актуальна эта функция в больших шумных городах, где в округе все не дремлет даже ночью. Но полную тишину в доме обеспечить можно благодаря НВФ в сочетании с вакуумными стеклопакетами, которые сейчас также набрали популярность.
• Огнеупорность. Материалы и изделия, из которых состоит вентфасад, являются огнестойкими, что препятствует распространению огня.
• Долговечность. Если при монтаже вентфасада соблюдались все правила установки конструкции, если был произведен точный расчет сочетания и монтажа элементов подконструкции, если был правильно уложен утеплительный материал, то как минимум на четверть века можно забыть о проблемах, касающихся его ремонта, реконструкции или замены отдельных элементов. Максимальный же срок службы вентфасада определяет долговечность материала облицовки (керамогранит, к примеру, служит около 50 лет).

Крепление навесных панелей к каркасу

Керамогранит крепится к фасаду с помощью кляммеров, алюмокомпозитные панели крепятся на салазки – это специальные крепежные элементы. Кляммеры крепят на каркасе заклепками, а затем на них монтируется керамогранитная плита.
В инструкции, которая поставляется в комплекте с отделочными панелями, есть вся необходимая информация, помогающая осуществить качественный монтаж. Шурупы, с помощью которых производится крепление панелей, подбираются в зависимости от материала, из которого сделан каркас. Для металлического каркаса применяют саморезы по металлу, а для деревянного по дереву. Но для крепления винилового сайдинга лучше применить шурупы с пресс-шайбой. Это обеспечит надежность фасадной конструкции.

Как правило, суть сборки подсистемы для всех видов облицовочного материала одинакова, различаются лишь элементы крепления, кляммеры, салазки или профили которые применяют для крепления. Далее, рассмотрим монтаж керамогранита, так как он является одним из самых распространенных отделочных материалов.

Технология монтажа вентилируемого фасада из керамогранита

Организация предварительных работ

Порядок проведения организационно-подготовительных работ утвержден законодательно, их необходимо провести для обеспечения безопасности рабочих и жильцов.

При организации работ по монтажу вентилируемого фасада из керамогранита следует:

• указать границы опасной зоны – 3 метра от стен здания;
• на указанном участке приготовить необходимые материалы и оборудование, а также определить место для сборочных работ. Если в качестве утеплителя используется минеральная вата, то следует приготовить строительные поддоны во избежание впитывания влаги от земли;
• в случае сложных погодных условий (сильного ветра либо низких температур) монтажные работы следует отложить.

Этапы монтажа вентилируемых фасадов

Можно выделить следующие этапы монтажных работ:

1. Необходимо взять рабочий проект вентилируемого фасада и произвести тщательное обследование здания с помощью нивелира или отвеса для выявления отклонений по горизонтали и вертикали, после чего пометить изменения на чертежах для пересчета дополнительной высоты и соответственно расхода материала. Рекомендуется сделать на бумаге схематическую раскладку плитки по стене. Расчет количества плит керамогранита производят, исходя из общей площади стен, учитывая швы между плитками, а также расстояние на температурное расширение материалов.
2. Выполнение разметки для крепления кронштейнов – наносится согласно проекту строительства. Сначала размечают нижние горизонтальные линии, а также вертикальные боковые. Далее с помощью рулетки и лазерного уровня отмечаются места крепления кронштейнов.
3. Согласно разметке при помощи специальных пластиковых анкеров (со стальными или полиамидными сердечниками) выполняется монтирование кронштейнов:

• с помощью перфоратора сверлятся отверстия в стенах;
• в них укладываются паронитовые прокладки;
• производится установка несущих элементов (с помощью шуруповерта вкручиваются шурупы в анкеры).

Важно соблюдать сторону загиба согласно проекту, чтобы впоследствии не сместилась вертикальная ось. При монтаже кронштейнов необходимо подкладывать под них к стене терморазрывную пластину из паронита

Фиксация крепления осуществляется с помощью шайбы из алюминия

Шляпку анкера во избежание коррозии окрашивают краской

Фиксация крепления осуществляется с помощью шайбы из алюминия. Шляпку анкера во избежание коррозии окрашивают краской.

1. После закрепления кронштейнов производится укладка утеплителя. Для герметичной термоизоляции используется ветрозащитная пленка – при этом требуется, чтобы ее слои перекрывали друг друга не менее чем на 10 см. Необходимую форму утеплителю можно придать с помощью ножниц либо ножа. Монтаж утеплителя начинается с нижнего ряда, крепление осуществляется на цоколь или профиль, а дальше утепляющие плиты крепятся между собой, вплотную друг к другу в шахматном порядке. Между облицовкой и утеплителем должна быть воздушная прослойка от 50 мм.
2. Далее необходимо установить вертикальные направляющие профили:

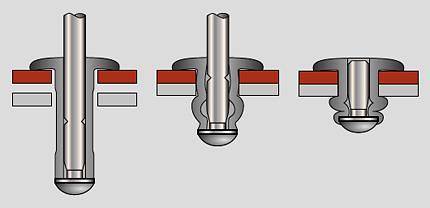

• в выемки опорных кронштейнов вставляются профили и закрепляются при помощи заклепок. Необходимо предусмотреть температурное расширение материала – оставить в местах крепления зазоры;
• согласно требованиям противопожарной безопасности необходимо установить противопожарные отсечки.

1. Монтаж облицовки вентилируемого фасада осуществляется следующим образом:

установка фасадных кассет — проводится сборка и крепление к профилям кляммеров;

монтирование облицовочной керамогранитной плитки.

Облицовка фасада здания керамогранитной плиткой может осуществляться двумя способами:

• монтажом с видимыми швами — с помощью крепежных элементов – шурупов, заклепок, кляммеров. В навесном вентилируемом фасаде из керамогранита плитка крепится на профиль, окрашенный для максимальной незаметности швов в тон плитки;
• бесшовным способом – в этом случае плитка крепится «невидимым» методом с внутренней стороны. Механические методы подразумевают закрепление плитки с внутренней стороны фасада с помощью дюбелей или штифтов. Для небольшой плитки (60х60 и меньше) применяется метод приклеивания облицовочного материала с помощью специального клея на вертикальный профиль (в этом случае плитку можно будет демонтировать, только разбив). Существует также комбинированный метод крепления, сочетающий механическое крепление облицовочной плитки в двух точках и применение клея.

Бесшовное крепление обходится дороже видимого, поэтому иногда нижний слой облицовки выполняют с помощью «невидимого крепления», а для верхних этажей здания осуществляют отделку с помощью видимых швов – такая уловка позволит снизить расходы.

Монтаж вентилируемых фасадов с плитами из керамогранита

Перед началом работ производят разметку стены. В местах расположения кронштейнов наносят метки и сверлят отверстия. Диаметр и длинна бура, которым производят сверление, должны соответствовать размеру анкерного дюбеля. После крепления кронштейнов приступают к монтажу утеплителя. Он должен непрерывным слоем покрывать всю поверхность стены и быть надежно закреплен на ней. Для этого используют рондоли. Они представляют собой пластиковый дюбель со шляпкой большого диаметра. При монтаже рондолей утеплитель покрывают пароизоляционной мембраной и производят крепление сквозь нее. Таким образом, мембрана надежно держится на утеплителе.

В состав конструкции вентфасадов входят металлические профиля, которые необходимо закрепить на кронштейнах и при этом с помощью них создать одну плоскость. Для этого закрепляют первый профиль у угла здания и второй у противоположного. При монтаже профилей контролируют вертикаль с помощью уровня. Для того чтобы создать единую плоскость между профилями натягивают капроновые нитки расстояние между ними должно быть не более одного метра. После этого приступают к монтажу следующих профилей, которые крепят на кронштейнах с помощью вытяжных заклепок.

Совет от «фасадца»

Примечание — в целях экономии допускается применение шурупов, но такой тип крепежа не рекомендуется, так как винтовое крепление со временем выкручивается под воздействием акустических эффектов.

По технологии монтажа керамогранитных панелей следует применить специальные кляммеры, которые предназначены для крепления плит на каркасе и входят в комплектацию фасадной системы. Такая комплектация позволяет собрать вентилируемый фасад очень быстро и качественно. Клямеры крепят к каркасу с помощью заклепок. Перед началом крепления этих элементов можно натянуть нитку вдоль каркаса, которая будет определять расположение нижних кляммеров.

Стоит отметить, что комплектация фасадных систем включает в себя несколько разновидностей кляммеров.

В ее состав входят кляммеры, которые располагаются снизу плиты, сбоку и сверху. После монтажа нижних креплений устанавливают первую плиту у угла и закрепляют ее боковым кляммером. Так осуществляют монтаж всего нижнего ряда фасадных плит. После этого крепят верхние кляммеры, которые являются нижними для второго ряда плит и повторяют действия описанные выше. Если все сделать согласно этой инструкции в вашем доме будет тепло, а фасадная система прослужит много лет.

https://youtube.com/watch?v=-DOMOPYF5Yc

Подготовка к монтажным работам

Рабочая площадь стены очищается от грязи, пыли и остатков прежней отделки, если таковая была. Далее поверхность выравнивается слоем грунтовки. Причем подбирать материал следует так, чтобы он позволял контактировать с металлическим профилем без негативных реакций. Грунтовка сушится и только после этого можно переходить к монтажным операциям. На стене также отмечаются точки крепления каркаса, по которым будут монтироваться профильные элементы. На этом же этапе можно установить основную несущую платформу для вентилируемого фасада. Что это такое? Это металлические элементы, которые крепятся подходящими по размеру метизами с расчетом на фиксацию утеплителя. По крайней мере, должна быть проведена разметка для будущего устройства крепежа, который позволит установить панели той же минеральной ваты.

Монтаж вентилируемых фасадов из керамогранита

Монтаж вентилируемых фасадов из керамогранита

Самый распространенный способ придать зданию хороший визуальный образ и сделать фасад долговечным и ремонтопригодным.

Монтаж вент фасада из керамогранита следует начинать после разработки проекта и изучения всех узлов:

• Узлы крепления к стене.
• Узлы крепления профилей.
• Узлы крепления откосов и отливов.
• Узлы устройства внутренних и наружных углов здания.
• Узлы по устройству цокольной части здания.

Далее следует устройство подсистемы. Крепление плит керамогранита может быть видимое и скрытое. Для устройства видимого способа крепления облицовки используются кляммера и плиты керамогранита заводят в нижний кляммер и накрывают верхним и так далее. Скрытое крепление появилось на рынке недавно и только набирает популярность. При использовании данного метода в плитке керамогранита делаются отверстия в торцах плитки и в эти пазы заводятся кляммера или «шины».

Что такое вентилируемые фасады

Навесной фасад был придуман лет 50-60 назад, хотя в нашей стране они появились сравнительно недавно. Это практичные, надежные и эстетически привлекательные фасадные системы, защищающие стены строения от агрессивных внешних воздействий и позволяющие сэкономить на ремонте внешних стен здания.

Вне зависимости от используемого облицовочного материала (керамогранита, стекла или фиброцементных плит), устройство НФ примерно одинаковое: система креплений, утеплитель и облицовка.

Фасадные системы, устроенные по принципу «пирога», создают дополнительную стену, которая крепится при помощи специальных профилей. В итоге плиты навесного фасада защищают внешние стены дома от влаги, осадков, прямого воздействия солнечных лучей. Монтаж облицовочных плит осуществляется на некотором расстоянии от внутренних слоев фасадной системы, так что образуется прослойка воздуха. Она позволяет избежать скопления сырости, а значит и процессов гниения.

Устройство вентфасада

Конструкцию фасада в некотором смысле можно сравнить с напольной или настенной укладкой материала с помощью обрешетки. Или же с навесными потолками, которые базируются на несущем каркасе для дальнейшей укладки панелей или натяжки полотна. Типовое устройство вентилируемого фасада предусматривает использование двух уровней облицовки. Первый и основной формируется изолирующим материалом. Это может быть один слой утеплителя или же несколько пластов разных изоляторов, в том числе защищающих от воздействий пара и воды.

Второй слой устраивается непосредственно наружной отделкой. Это внешние панели, которые выполнят и декоративную, и защитную функции. Они оберегают изоляционную основу от механического повреждения и контактов с водой. Для установки обоих слоев навесной вентилируемый фасад предусматривает установку металлических профилей, который удерживают и утеплитель, и декоративные плиты. Последние также фиксируются системой кронштейнов.

Материалы конструкции

Вся система будет формироваться тремя типами материалов – для несущей конструкции, изоляции и внешней защиты. Несущая основа, как правило, представляет собой систему профильных элементов, выполненных из оцинкованной стали, алюминия или других нержавеющих металлов. В сердцевину фасада будет заключен изоляционный материал. Обычно для этой функции используют минеральную вату или пенополистирольный утеплитель. Сразу надо отметить, что изолятор не вплотную прилегает к стене, а с небольшим зазором на 40-50 мм. Именно этот отступ обеспечивает возможность циркуляции воздуха с выводом влаги конденсата. Что касается внешней отделки, то чаще применяется вентилируемый фасад из керамогранита, отличающийся благородным эстетичным видом и высокими защитными свойствами. В качестве альтернативы можно использовать также бетонные панели, сайдинг, деревянные планки или композитную обшивку.

Слой гидроизоляции

Чтобы обеспечить естественное испарение влаги, которая попадает в утеплитель из отапливаемого помещения, и избежать ее накопления, между слоем изоляции и декоративными панелями остается воздушный зазор. Однако, высокая влажность воздуха, проливной дождь и порывистый ветер могут намочить утеплитель и разрушить его резкими воздушными потоками.

Очень важно, чтобы фасад не пропускал влагу, иначе утеплитель может начать разрушаться

Во избежание подобных неприятностей система вентиляционного фасада комплектуется специальной мембраной, обладающей паропропускными и ветрозащитными свойствами. Сквозь нее пары циркулируют в направлении от изоляционного материала к воздушному пространству. Так материал сохраняет свое теплосберегающее свойство.

Очень важно во время монтажа не спутать лицевую сторону мембраны с изнанкой. Чтобы лучше разобраться в системе, можно просмотреть специальный видеоматериал на нашем сайте.

Особенности производства подконструкции

Прочность и надежность вентилируемого фасада напрямую зависит от качества производства профилей для подконструкции. Для их изготовления используются специализированное оборудование и инновационные технологии.

Облицовка защищает здание от солнечной радиации, дождя, снега и ветра мороза

Контроль качества регулярно осуществляется профессионалами на каждом этапе технологического производства:

1. Обеспечение сырьем. Оцинкованный лист в 1–2 мм толщиной поставляется в рулонах. Чтобы технологический процесс производства был непрерывным, поставка материала производится регулярно и в нужном количестве.
2. Подготовка исходного материала. Перед началом работ по собственно изготовлению профиля производится подготовка материала. На специальном станке оцинкованные листы стали разрезаются на полосы (штрипсы).
3. Прокатка штрипсов. Для того чтобы изготовить профиль определенного размера, на технологическое оборудование устанавливается оснастка под заданные параметры будущего профиля. Отрезной нож настраивается на необходимую длину будущего изделия. Для того чтобы проверить точность заданных параметров длины, выполняется пробная прокатка штрипсов. На технологической линии обслуживающим персоналом является оператор, отвечающий за управление процессом прокатки и его контроль, и упаковщики готовых изделий.
4. После прокатки изготовленный профиль складируется и комплектуется по пачкам. Комплектация производится таким образом, чтобы при дальнейшем хранении и последующей транспортировке профиль не был поврежден.
5. Комплектация и отгрузка профиля. Укомплектованные пачки профиля предварительно складируются в специально отведенное помещение, которое отвечает всем установленным требованиям по хранению данного продукта. Перевозка изделий производится как на автомобильном, так и на железнодорожном транспорте.

Особенностью стального профиля катаного производства, идущего на изготовление подконструкции для вентфасадов, является правильная геометрия и точность заданных параметров. Контроль высокого качества во время всех этапов производства и правильный монтаж подконструкции гарантирует долгий срок эксплуатации всей системы.

Совокупность используемых материалов повышает звукоизоляцию стен в 2 раза

Преимущества вентфасадов

Теперь вы можете представить себе, что такое навесные вентилируемые фасадные системы. Настало время описать их преимущества перед другими видами отделки.Это:

• Сокращение расходов на отопление в несколько раз по сравнению с не облицованными зданиями.
• Защита стен от постоянного влияния переменных температур и влажности, приводящих к деформациям и постепенному разрушению
• Использование экологически чистых материалов при утеплении и устройстве несущей системы.
• Предотвращение образования конденсата на поверхности стен, что увеличивает их долговечность.
• Легкость монтажа – работы по устройству вентфасадов вполне возможно произвести своими руками.
• Монтаж системы не содержит «мокрых» этапов, поэтому может производиться в любое время года.

Отрицательные температуры – не помеха для монтажа вентфасадов

• Отсутствие строгих требований к подготовке несущих стен к монтажу. Инструкция по монтажу вентфасадов рекомендует лишь убедиться в их прочности и способности выдержать расчетную нагрузку.
• Неограниченные возможности для создания интересного дизайна.
