Особенности вентилируемых фасадов из композитных панелей

Конструкция фасадов

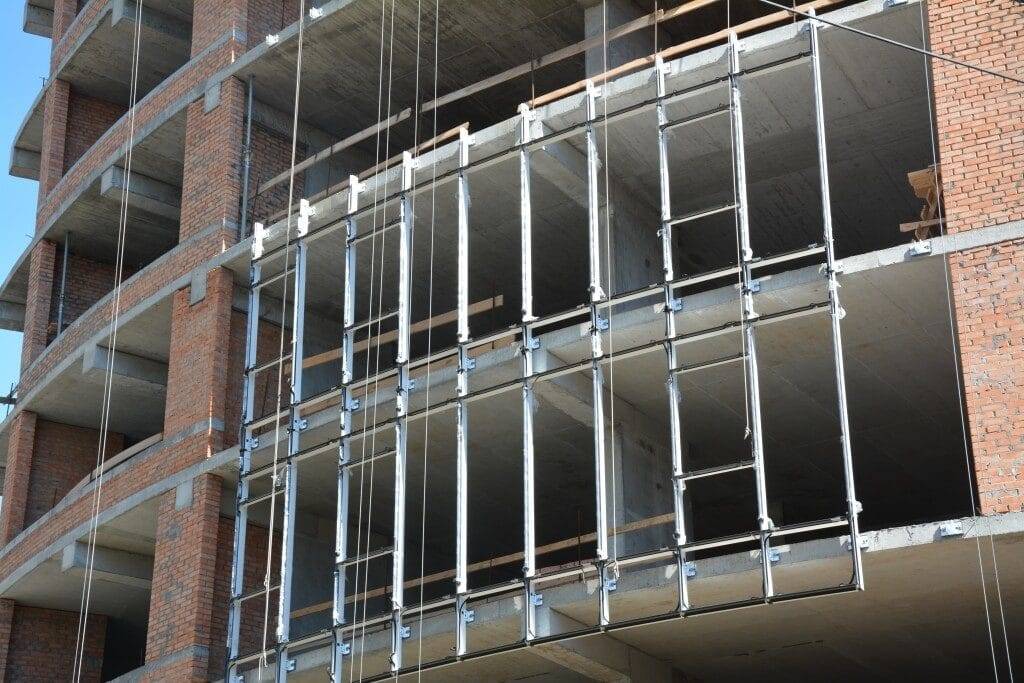

Смонтированные фасадные профили

Алюминиевый профиль спроектирован из нескольких элементов, которые образуют единую конструкцию. Это:

• Крепежи. К ним относятся анкера, на которых закрепляют кронштейны. Кроме того, крепежные элементы могут быть в виде заклепок, с помощью которых скрепляют кронштейны и профили, а также прочие элементы. Большинство производителей запрещают использовать винтовой крепеж.
• Кронштейны. Они классифицируются на усиленные и облегченные. В первом случае элементы обычно применяют для закрепления в плиты перекрытия, в случае если невозможно выполнить крепление в главную стену. Это может быть обусловлено тем, что материал, из которого сделаны стены, не может выдержать необходимых усилий на вырыв анкера. Второй вид крепят с шагом по вертикали 0,6-1 м.
• Система профилей. Вентфасад монтируется из алюминиевых профилей как российских, так и иностранных производителей. Их конструктивные особенности, дизайн и форма зависят от области назначения.

Всего выделяют несколько вариантов АКП:

1. L-образные. Их используют для облицовки около проемов дверей и окон.
2. Т-образные. К ним же относятся разные профили или так называемые Y профили. Их применяют вместе с легкими кронштейнами, и они считаются наиболее востребованным вариантом.
3. Конструктивные специального назначения. Это Н и F-образные изделия. Зачастую их используют для облицовки проемов дверей и окон, парапетов.
4. Замкнутые или П-образные, прямоугольные и квадратные. Они нашли свое применение вместе с усиленными кронштейнами. Такие изделия крепятся в плиты перекрытия.
5. Отделочные. Как правило, их применяют для закрепления облицовки из природного камня.

Регулировать дистанцию между поверхностью стены и направляющей можно с помощью алюминиевых кронштейнов, которые пропускают сквозь утеплитель.

Вентилируемый фасад может включать в себя разные виды утеплителя, однако чаще всего используют минеральную вату, поскольку она обладает превосходными звукоизоляционными и теплоизоляционными характеристиками.

Что касается мембраны защиты, то данный рулонный материал имеет главную функцию в виде защиты поверхности конструкции и стен от негативного влияние погоды – града, снега, ветра и дождя. Он хорошо предохраняет уязвимые слои композита и все системы, не давая впитывать излишнюю влагу. Мембрану монтируют между декоративным финишным слоем и утеплителем.

Бескаркасный вентфасад

Как не всякий навесной фасад бывает вентилируемым, так и не каждый вентилируемый фасад – навесной, существует и бескаркасная разновидность. Речь о кирпичном вентилируемом фасаде – дом из любого стенового материала утепляют негорючей теплоизоляцией и обкладывают лицевым кирпичом через вентиляционный зазор, с фиксацией гибкими связями или металлическими кронштейнами. Кирпичный вентфасад возводят двумя способами:

• на этапе строительства коробки – при заливке фундамент делают с учетом толщины многослойной стены;
• вокруг эксплуатируемого дома – если нет возможности опереть кирпичный экран на фундамент, под него отливают дополнительно, реже опирают на металлические подсистемы.

Вариаций стенового пирога несколько.

Подходя к процессу основательно, я бы рекомендовал рассмотреть несколько вариантов решения фасада для случая внешнего облицовочного слоя:

• керамический блок 440-500 мм, воздушный зазор 30-40 мм, облицовочный кирпич 85-120 мм;
• полнотелый кирпич 380 мм, утеплитель (минераловатный или пеностекло), воздушный зазор 30-40 мм, керамический кирпич 85-120 мм;
• ГСБ (газосиликатный блок) 375-400 мм, воздушный зазор 30-40 мм, лицевой кирпич 85-120 мм.

Выбор конкретного решения определяется сложностью фасада и требованиями к материалам (керамика, ГСБ, отношению к утеплению и т. п.).

Керамогранитные плиты

Керамогранит — (керамогранитные плиты, керамогранитные панели, изделия с толщиной от 4 до 16 мм.) занимают первую строчку нашего хит-парада облицовочных материалов и не просто так: система крепления фасада в России и самое первое здание в Москве по подтверждённой информации Министерства строительства Российской Федерации определяется именно с облицовкой по данной облицовочной панели.

Под подтверждённой информации, мы подразумеваем наличие положительного экспертного заключения на данный вид облицовочных материалов на фасадной системе из нержавеющей стали (подконструкции из коррозионностойкой стали системы Диат)

* Система крепления подразумевает монтаж на кляммерах или скрытое крепление на кляммере с пропилом плитки не менее 10-14 мм., по толщине.

Фасадные системы из керамогранита. Основные плюсы и минусы сборки данной облицовки можно определить только при детальном рассмотрении в общей концепции дизайна фасада, как правило по следующим параметрам по типу крепления вентфасада из керамогранита:

• открытое крепление
• имитация скрытого крепления*
• скрытое крепление

Тип крепления определяется исходя из пожеланий дизайнера существующего здания и проработки фасада в части АГР (архитектурного градостроительного решения) непосредственно перед подачей готовых альбомов для согласования в управление архитектуры с дизайном проекта на стадии согласования. Мы не будем описывать тонкости и сложности данного процесса, только лишь основные аспекты и юридические моменты в данном вопросе, которыми являются:

1. Разработка колористического решения фасада
2. Прохождение процедуры согласования здания в «БТИ»
3. Согласование цветового решения в «Москомархитектура»

Расход материала для системы НВФ

Посчитать нужное количество панелей можно с помощью несложной формулы: от суммы площадей стен отнять площадь всех окон и дверей и добавить 10 % на подгонку.

Когда утеплитель уже выбран, его количество рассчитывается таким же образом, как и для панелей отделки. Для частных строений, например, применяют минеральную вату, полистирол. Чрезмерно экономить и брать слишком тонкий слой утеплителя не стоит, иначе нужные функции он может «не потянуть».

При расчете числа кронштейнов учитывается площадь и тип панелей. Алюмосплавные каркасы более легкие, и их обустройство выходит экономичнее. Чем тяжелее выбранные панели, тем чаще располагают кронштейны. Для утеплителя нужны тарельчатые дюбеля, обычно берется 5 штук на каждую из плит.

Также не стоит забывать, что нужно нанять профессионалов для монтажа, выделить средства на геодезические работы, получить консультации у специалистов.

Разновидности

Теперь к разновидностям. Металлические листы, используемые в составе, бывают алюминиевые и стальные. Причем сталь оказалась приоритетнее из-за лучших свойств при меньшей стоимости.

Еще разница есть в наполнителе. Тут доступно 3 варианта:

• Минеральные . Это многокомпонентные составы, куда входят вспененный полиэтилен, различные антипирены и пр. Практически не горят, не выделяют едкий опасный дым. Минеральная прослойка из гидроокиси алюминия отлично подходит при отделке фасадов жилых домов;
• Полимерные . В основе лежит сотовый полипропилен и вспененный полиэтилен. Делает панели легче. Полимерная прослойка в основном применяется для внутренней отделки;
• Алюминиевые . Здесь роль наполнителя выполняют тонкие пластины из металла, которые собираются в виде сетки или сот. Так достигается легкость при высокой жесткости. Выдерживают сильные ветровые нагрузки. Хорошо подходят для облицовки высотных зданий.

Тратить лишние деньги на алюминиевые прослойки для отделки частного дома не стоит. Этот материал не держит тепло, а также не поглощает звуки. Минеральные и полимерные наполнители в этом плане лучше.

Также композитные панели для фасада классифицируют в зависимости от покрытия.

Здесь могут применяться покрытия на основе:

• полиэфирных красок и лаков;
• PVDF лаков и красок;
• оксидных пленок;
• ламинирующих пленок.

И если полиэфирная краска или лак служат около 5-6 лет, после чего теряют свой внешний вид, то остальные покрытия могут прослужить от 15 до 25 лет.

Алюминиевая панель

Основой для сегмента служит 0,5-миллиметровый слой алюминия, затем следуют полимерные листы.

В структуру пластин из алюминия входят:

• покрытие для защиты от коррозии;
• состав с содержанием грунтовки для еще большей защиты от коррозии;
• алюминиевый лист с высокой прочностью;
• пластик нетоксичной категории либо иной полимер;
• второй алюминиевый лист, также прочный:
• грунтовка с содержанием поливинилиденфторидной смолы (ПВДФ);
• состав для окрашивания с ПВДФ;
• пленка самоклеящаяся.

Чтобы обеспечить еще большую степень прочности, каждую составляющую покрывают особым составом. Существуют листы из материалов, не склонных к горению. В качестве дополнительных слоев могут располагать карбид и иные нетоксичные вещества. Для панелей важны легкость и удобство монтажа. На один квадратный метр вес пластин из алюминиевых сплавов может составлять 3-8 кг. Изготавливают листы со стандартными параметрами, однако оформить заказ можно и по нужным размерам.

https://youtube.com/watch?v=UHSfbmDlg1g

Основные типы наполнителя фасадных панелей

В качестве наполнителя для отделочного композита используются следующие материалы:

• Минеральные;
• Полимерные;
• Алюминиевые сотовые.

Минеральные наполнители — представляют собой многокомпонентный состав, состоящий из вспененного полиэтилена высокого давления с большим количеством антипиреновых добавок. Это обеспечивает низкую горючесть материала, что делает возможным его использование для объектов с повышенными требованиями пожарной безопасности. Алюминиевые панели для фасада с минеральным наполнением чаще всего применяются для наружной облицовки.

Полимерные наполнители — состоят из сотового полипропилена и вспененного полиэтилена высокого давления. Обеспечивают повышенную прочность и небольшой вес изделий. Применяются в основном для внутренней облицовки и изготовления рекламных конструкций.

Алюминиевые сотовые наполнители — состоят из тонких алюминиевых листов, собранных в соты или сетку. Отличаются повышенной жесткостью и малым весом, но при этом имеют низкие тепло и звукоизолирующие свойства, и более высокую стоимость. Обладают хорошими ветрозащитными свойствами, поэтому применяются в основном для облицовки высотных зданий.

Вентилируемый фасад: технология установки кассет из различного материала

Композитные панели вентилируемых фасадов изготавливаются из различных материалов, в число которых входят керамический гранит и алюминий.

Технология монтажа вентфасада на основе керамического гранита осуществляется в следующем порядке:

1. Производится разметка под отверстия на опорных профилях, куда в дальнейшем будут закрепляться кляммеры.
2. Осуществляется высверливание отверстий по краям кассет вентфасада при помощи электродрели. Их величина должна составлять на 0,25 мм больше диаметра заклепки.

Вентилируемый навесной фасад — технология монтажа, видео:

При помощи заклепок к обрешеточной конструкции прикрепляются кляммеры. Вместе с тем осуществляется установка фасадных кассет из керамического гранита. Они крепятся саморезными винтами, идущими в комплекте с вентфасадом.

Схема установки вентфасада из алюминия определяется исходя из разновидности крепежа панелей, которые бывают либо с замком, либо без него.

Прежде чем закрепить панель, необходимо наклеить на замок двухстороннюю клейкую ленту, которая призвана упрочнить крепеж.

Далее панели закрепляются к вертикальным опорным профилям при помощи саморезных винтов. При этом нужно соблюдать последовательность при креплении панелей в замок.

Убедитесь в том что композитные панели имеют плотное соединение с каркасом. Не должно быть зазоров и перекосов, превышающих допустимую норму. Вся работа должна проводиться аккуратно, так как алюминий легко поцарапать и помять.

Устройство системы вентилируемого навесного фасада

Вентилируемый фасад дома состоит из таких прослоек:

• каркасной подсистемы;
• изоляционного слоя;
• циркуляционного зазора;
• внешней декоративной оболочки.

Каркасная подсистема для вентиляционного фасада является несущей опорой для всей декоративно-защитной конструкции. Она надежно крепится к стене при помощи специальных элементов. Каркас состоит из алюминиевых экструдированных элементов в виде несущих профилей и кронштейнов, которые зафиксированы между собой при помощи заклепок, анкерных болтов для крепления к стене и элементов фиксации облицовки. Для этого могут использоваться кламмеры для керамогранита, салазки и икли – для фасадных кассет, заклепки – для фиброцемента и другие варианты.

Направляющие несущие профили применяются для крепления отделочных материалов. Они могут быть Т-, П- и Г-образными, длиной 3-6 м, что зависит от типа отделки и способа монтажа. Профили к стене крепятся при помощи кронштейнов

Благодаря элементам можно регулировать зазор между стеновой поверхностью и отделкой, что особенно важно для неровных оснований. Кронштейны могут быть опорными или несущими

Они должны иметь большую несущую способность, что необходимо для возможности выдерживать вес подсистемной конструкции и облицовки.

Система вентилируемого фасада представлена многослойной конструкцией, которая при помощи профилей и болтов крепится к наружной части стены здания

Подсистема в виде единого каркаса для дальнейшего крепления облицовки обеспечивает крепкое соединение всех слоев фасада, выполняя одновременно функцию переноса на стены здания веса облицовочных элементов, предотвращая вибрацию.

Устройство вентиляционного фасада: изоляция и декоративный слой

Изоляционная прослойка представлена многофункциональным компонентом, который осуществляет ветро-, паро-, тепло- и гидроизоляцию наружной поверхности стены. Здесь может использоваться несколько разных или один универсальный материал, который выполняет одновременно несколько функций. Он подбирается из расчета соответствия требованиям теплоизоляции, водонепроницаемости, пожароустойчивости и шумоизоляции.

Утепление вентилируемого фасада может осуществляться при помощи минеральной ваты, пенополиуретана или пенопласта. Толщина слоя должна составлять не менее 100 мм. Изоляционный слой фиксируется к стенам посредством использования механических болтов.

Внешняя декоративная оболочка вентфасада обеспечивает защиту нижних слоев от возможных механических повреждений

На теплоизоляционное покрытие укладывается пароизоляционная пленка, которая защищает утеплитель от проникновения влаги, сохраняя при этом эффективность испарения конденсата в окружающую среду.

Циркуляционный зазор представлен пространством между стеной и декоративной отделкой, благодаря которому обеспечивается нормальный воздухообмен, препятствующий накоплению влаги между поверхностями. Его величина может находиться в пределах 1-10 см, что определяется специальным расчетом, исходя из значений температуры, скорости движения воздушных масс и коэффициента теплообмена конструкции.

Циркуляционный зазор – это пространство между стеной и декоративной отделкой

Для создания хорошей проходимости воздушных масс в нижней и верхней частях облицовки монтируются вентиляционные решетки с защитными отверстиями для исключения попадания посторонних предметов в полость конструкции.

Строительство вентилируемого фасада завершается монтажом внешней декоративной оболочки, которая обеспечивает защиту нижних слоев вентфасада от всевозможных механических повреждений, негативного воздействия природных процессов и придает конструкции законченный презентабельный вид.

Преимущества и недостатки

Данный материал применяют очень широко, они не страдают от коррозии и имеют огромную степень прочности. Сегменты без последствий переносят динамические нагрузки. Благодаря высоким показателям гибкости, прочности и небольшой массе этот вид облицовки занимает свою нишу на нашем рынке стройматериалов и великолепно подходит для вентфасадов.

Кроме фасадов «многослойники» выбирают и для внутренних пространств. Пластины сохраняют свои качества долгое время, переносят и зной, и морозы, осадочные явления, перепады температур.

Высокие изоляционные характеристики дают возможность практически исключить влияние на строение любых факторов извне. Плиты могут составлять только часть конструкции, к примеру колонн, мозаики и т. д. Ими выполняют отделку бизнес-строений, конструкций рекламного характера, павильонов для торговли, интерьеров различного рода.

Облицовка возможна будет выполнена за небольшой временной промежуток.

Плюсы:

• полная защита от ветров, сырости;
• не происходит утяжеление;
• легкость очистки, грязевые загрязнения почти не «цепляются»;
• повышение защиты от шумов;
• соответствие нормам пожарной безопасности;
• поглощение вибраций, снижение потерь тепла;
• безопасность в экологическом плане;
• легкость замены элементов при необходимости;
• отсутствие расширения при нагреве.

Монтаж покрытия должен выполняться аккуратно, поскольку механически покрытие красителями повредить легко. Вентфасада из композита обходится недешево, поэтому данные облицовки не слишком часто встречаются в нашей стране, но их качество того стоит.

Металлические фасадные кассеты что это такое

В последнее время большую популярность, как разновидность вентилируемых облицовок для фасадов зданий, завоевывают фасадные кассеты или как их еще называют – металлокассеты.

Касеты фасадные представляют собой прямоугольные или квадратные металлические конструкции из листовой стали с загнутыми по бокам краями в форме тонкой коробки.

Крепятся к фасаду посредством заклепок или саморезов. Изготовленные из листовой оцинкованной стали, кассетные фасады находят широкое применение при монтаже навесных конструкций, предназначенных для различных типов сооружений.

Кассетный фасад – характеристики материала

Востребованность фасадных кассет объясняется высокими параметрами материала:

• отличное качество
• оптимальный размерный ряд
• разнообразие крепежных деталей
• постоянство параметров каждой кассеты
• возможность использования для наружных поверхностей и внутренней отделки

Невзирая на высокие цены, сравнительно новая облицовка все же пользуется большим спросом среди строителей.

После реставрации объектов с использованием этого покрытия возрастает их реализационная стоимость. Внешний вид обновленного здания заметно выигрывает.

Размеры фасадной кассеты, имеющей точные технические расчеты, позволяют качественно и эффективно проводить монтажные работы, избегать подгонки при облицовке старых стен, имеющих неровности и дефекты.

Фасадные стальные кассеты, обладают разноцветным покрытием, изготовленным из современных полимерных смесей, что позволяет воплощать смелые дизайнерские проекты.

К преимуществам фасадной облицовки можно отнести и высокую антикоррозийность, не восприимчивость к негативным факторам окружающей среды.

Изготовление фасадных кассет происходит в производственных условиях с применением высоких технологий (по принципу закрытого цикла) и импортного современного оборудования. Если в двух словах, то производство представляет собой штамповку стального листа, имеющего толщину 0,5-1,5 мм. В результате получаются профилированные коробочные формы. Контроль качества происходит после каждой операции.

Монтаж фасадных кассет – технология крепежа

На практике доказано, что фасад из металлокассет отличается целостностью комплектующих частей и предполагает прекрасную облицовку поверхности всего здания. Разнообразны и детали крепежа – от костылей, уголков и откосов до наличников, нащельников и профилей. Благодаря такому арсеналу крепежного материала получается замечательный конечный результат.

Монтаж фасадных кассет осуществляется двумя способами. Первый – это видимый крепеж, подразумевающий крепление элементов с отогнутыми боковыми поверхностями, в которых имеются отверстия. Они присоединяются к панели при помощи шляпного профиля саморезов. Это более простой способ. И второй антивандальный – это скрытый крепеж, для которого используются кассеты модернизированной конструкции (как правило, используют для наружной облицовки фасада дома).

Фасадные кассеты – бесшовный скрытый крепеж

Принцип бесшовного скрытого крепежа заключается в том, что наружная поверхность отогнута вверху металлокассеты и имеет специальную кромку, предназначенную для сцепки с ниже идущей фасадной кассетой.

Первый ряд берет начало с левого нижнего угла посредством зацепления низа каждой кассеты за первоначальную рейку. Крепление происходит через край верхних отверстий. Последующие ряды прикрепляются низом к верху ряда, стоящего перед ним и т.п. Таким образом, при помощи этого набора элементов выполняется скрытый монтаж различных поверхностей.

Фасадные металлокассеты представляют собой вентилируемое навесное сооружение, имеющее слои крепежных профилей, расположенных горизонтально, которые кронштейнами устанавливаются на основной стене.

Изоляция, содержащая минеральную вату, служит прослойкой между ними. Минвату покрывает слой мембраны, предохраняющей от проникновения влаги и ветров. Этот «бутерброд» закрепляет тарельчатый дюбель.

К профилю Г-образной формы прикрепляется шляпный профиль, высота которого образует расстояние, обеспечивающее вентиляцию внутри кассеты.

Характеристики и виды панелей

Стандартная композитная панель имеет следующую структуру:

• защитная пленка;
• лакокрасочный слой;
• алюминиевый лист;
• клеевая прослойка;
• наполнитель;
• клеевая прослойка;
• лист алюминия;
• антикоррозийное покрытие.

Алюминиевые композитные панели BILDEX

Производство алюминиевых композитных панелей

Панели выпускаются шириной от 1 м до 1,5 м, стандартная длина составляет 2,40, 3,20 и 4 м. Правда, многие производители не указывают фиксированную длину, предлагая покупателям подбирать материал под конкретные параметры здания. Толщина панели равняется 2-6 мм, а вес не превышает 8 кг на квадратный метр, благодаря чему на несущие конструкции оказывается минимальная нагрузка. В то же время, из-за небольшой толщины и особенностей структуры такая отделка плохо удерживает тепло, и в качестве теплоизолирующего материала не используется.

Алюминиевые композитные панели, размеры

Панели выдерживают температурные колебания в диапазоне -58°С… +80°С, большие ветровые нагрузки, невосприимчивы к воздействию микроорганизмов и коррозии. Кроме того, они гасят вибрации и эффективно поглощают звуки. К примеру, звукоизоляция бетонных стен повышается в 2 раза после облицовки фасада композитными панелями. Что касается пожаробезопасности, то здесь тоже показатели очень хорошие: панели относятся к трудновоспламеняемым материалам, которые обладают слабой горючестью и выделяют мало дыма. К тому же, все больше производителей используют при изготовлении материала антипиреновые добавки, что еще больше снижает риск возгорания обшивки при пожаре в здании.

Панели делятся на виды по двум критериям – составу наполнителя и типу наружного покрытия.

Вид наполнителя	Основные свойства
Минеральный	Многокомпонентный состав, включающий вспененный полиэтилен и большое количество антипиренов. Имеет низкий класс горючести – Г1, не выделяет едкого дыма, при плавлении не растекается. В изделиях немецкого производства применяется наполнитель, изготовленный на основе гидроокиси алюминия, который еще меньше склонен к возгоранию. Панели с минеральной прослойкой предназначены для фасадной отделки
Полимерный	Изготавливается из сотового полипропилена и вспененного полиэтилена. Такой наполнитель обеспечивает легкость облицовочному материалу, что позволяет использовать его при облицовке тонких перегородок и конструкций со слабой несущей способностью. Панели с полимерной прослойкой используются преимущественно внутри помещений
Алюминиевый	В качестве наполнителя используются очень тонкие алюминиевые пластины, собранные в соты или сетку. Это обеспечивает наибольшую легкость облицовки и самую высокую жесткость. Такие панели выдерживают огромные ветровые нагрузки, а потому идеально подходят для отделки высотных домов

Стоит заметить, что панели с алюминиевым наполнителем гораздо хуже поглощают звуки и совсем не держат тепло, а по стоимости значительно превышают облицовку с минеральным и полимерным наполнителем. По этой причине использовать их для отделки частного дома нецелесообразно.

Цвета алюминиевых композитных панелей

Разновидности покрытия панелей

Вид покрытия	Основные характеристики
Полиэфирные краски и лаки	Самый недорогой тип покрытия. Образует прочную и эластичную пленку с приятным глянцевым блеском. Обладает хорошей устойчивостью к выгоранию и влаге. Панели с таким покрытием рекомендуется использовать для внутренней отделки, поскольку снаружи они теряют внешнюю привлекательность уже через 5-6 лет
Краски и лаки PVDF	Покрытия этого типа обладают грязеотталкивающими свойствами, высокой устойчивостью к механическим повреждениям и ультрафиолету. Средний срок их службы 20-25 лет без потери первоначального вида. Панели с этим покрытием отлично подходят для наружной облицовки
Оксидные пленки	Покрытие, образующееся в результате электрохимической обработки алюминия. Оно создает надежную защиту от коррозии, ультрафиолета, негативного воздействия осадков и механических повреждений, придает поверхности зеркальный эффект. Средний срок службы такого покрытия составляет 15-20 лет
Ламинирующие пленки	Эти синтетические покрытия выполняют и защитные, и декоративные функции. Они создают искусную имитацию разнообразных фактур: мрамор, гранит, полированный метал, различные породы древесины. Ламинированные панели дороже остальных, но зато и смотрятся наиболее эффектно. Срок службы этих покрытий составляет 15-20 лет

Технические характеристики

Многослойные фасадные плиты должны соответствовать качественным показателям.

Нормативы предусматривают следующие характеристики облицовочного материала:

• вес — от 3 до 8 кг/м² (в зависимости от структуры панели);
• стандартная длина — 1м, 1,25м, 1,5м;
• эластичность — более 5%;
• сопротивляемость на сжатие — 90 N/мм², на растяжение — +130 N/мм²;
• коэффициент теплового расширения — от 2 до 4 мм на м/100к;
• сохранение эксплуатационных качеств при температуре — от -80°С до +60°С;
• звукопоглощение — 24,5 dB (при толщине 3мм), 26 dB — при толщине 6 мм.

Класс горючести у разных производителей плит может разниться, но показатель не должен быть больше 3 Мдж/кг, что соответствует классу не горючести материала.

Кроме этого, за счет наличия полимерных слоев, качественной обработки материала, покрытие является долговечным, довольно прочным, а также износостойким.

Устройство конструкции

Вентиляционный фасад обладает простой и понятной конструкцией. Основная цель заключается в получении прочной и надежной облицовки с использованием легких материалов.

Устройство фасада предполагает использование следующих слоев:

• жесткий каркас, части которого прикрепляются к стенам строения, причем для этого используются металлические профили, фиксирующиеся кронштейнами;
• теплоизоляционные и гидроизоляционные материалы, дающие возможность защитить строение от холода и влаги;
• панели, прикрепляющиеся к каркасу с помощью скрытого крепления, что позволяет получить красивую и ровную отделку.

Каждый слой в конструкции обладает своим предназначением. Гидроизоляция предотвращает попадание на стены влаги, которая может нанести вред материалу.

Преимущества

Композитные панели отличаются доступной стоимостью и простотой монтажа. Но это не единственное преимущество облицовочного материала:

• минимальный вес – не оказывают большой нагрузки на несущие конструкции здания;
• устойчивость к воздействию внешних факторов – материал легко выдерживает колебания температуры в пределах -50 … +80С;
• высокий уровень звукоизоляционных характеристик;
• большой выбор расцветок – помимо цветов из палитры RAL есть нестандартные текстуры (под дерево, отделочный камень);
• высокий уровень пожаробезопасности – панели не воспламеняются даже при длительном воздействии огня, они не поддерживают горения, поэтому не способствуют распространению огня;
• высокая прочность и устойчивость к деформации – выдерживают нагрузки до 50 кг/см2;
• стойкость к УФ-лучам – не выгорают на солнце.

Плюсы композитных кассет:

• Доступная стоимость
• Быстрый монтаж
• Простое проектирование под размер
• Поддаются перфорации

В комплектации:

• Воссоздание геометрических фигур
• Изготовление декоров
• Подшивка потолков (проёмов, откосов, козырьков)
• Рекламные конструкции и вывески

Конструктив и повседневное применение данного материала в обустройстве магазинов и супермаркетов, автозаправок и внутренней отделке повсеместно, позволяет быстро выполнить поставленные задачи. Как правило верхняя часть композитного листа, позволяет не только выполнить изготовление кассет в любой цвет по каталогу «RAL», но и решить задачи с фактурой под дерево, медь, зеркальную фактуру, бронзу и.т.д.

В отличие от панелей HPL, композитный лист прекрасно поддаётся гибке и фрезеровке материала как на производстве с помощью фрезера промышленного или лазера, так и в кустарных условиях (на объекте с фрезером ручным) Да что лукавить, мы не раз выполняли простые работы по обрамлению и без оборудования, если делать работу ответственно и не спеша, возможно небольшой объем композитных кассет выполнить и с помощью подсобного инструмента.

Минусы композитного материала

• Является слабогорючим материалом
• Не однородный материал
• Требует профессиональной фрезеровки
• Средняя стоимость по отношению к другим кассетам
• Стоимость подсистемы крепления
• Требует проектирования

В целом у данного материала больше плюсов, нежели минусов. Конечно монтировать кассеты из композита нельзя на школах и детских садах, так как это запрещено пожарными экспертными заключениями. Стоит также отметить этот материал в отделке стен и внутри помещения, в рекламных целях и в дизайне.

Технология монтажа вентиляционного фасада

На первом этапе выполнения своими руками вентилируемого фасада следует произвести разметку поверхностей на основании проекта или схемы. По горизонтальным и вертикальным линиям выставляются маячки, при помощи которых можно скорректировать неровные участки стены. Затем осуществляется монтаж несущих профилей посредством использования кронштейнов с фиксацией к стене при помощи анкерных болтов. Для этого предварительно подготавливаются отверстия под дюбели.

После монтажа профилей и кронштейнов, а также укладки теплоизоляционного слоя выполняется монтаж декоративной облицовки

После монтажа профилей и кронштейнов приступают к обустройству теплоизоляционного слоя. Если используется два и более материала, первым укладывается тот, что имеет меньшую плотность и более рыхлую структуру, а сверху – более плотные плиты. Утеплитель фиксируется при помощи специальных дюбелей со шляпками в пяти местах. Сверху на утеплитель укладывается пароизоляционная пленка, которая будет защищать теплоизоляционный слой от воздействия влаги и являться дополнительной ветрозащитой здания.

Далее выполняется монтаж декоративной облицовки, который может производиться открытым или закрытым способом. Для первого варианта используются кламмеры и заклепки для фиксации отделочного материала, а для второго – тайные клипсы, кламмеры и штифты. Стоимость вентилируемого фасада напрямую зависит от типа декоративной отделки.

Вентилируемый фасад является современным решением для облицовки здания. Он защищает постройку от негативного воздействия окружающей среды. Кроме того, такая отделка является презентабельной декоративной оболочкой сооружения любого типа, как наглядно показано на фото вентилируемых фасадов.
