Что такое вентилируемый фасад и подойдет ли клинкер для декорирования

Конструкция системы с воздушным зазором

Вентилируемый фасад – это относительно новая технология, которая получает все большее распространение. Необходимость использования данной технологии обусловлена рядом проблем, с которыми часто сталкиваются владельцы частных и многоквартирных домов. Очень часто в несущих стенах образуется влага, как результат жизнедеятельность внутри жилых помещений. Готовка пищи и уборки способствуют тому, что внутри стен накапливается влага. Под воздействием разницы температур происходит испарение. Подобные условия приводят к увеличению концентрации пара внутри стен. Когда пар превращается в воду, он начинает негативно влиять на отделочный материал, который может разрушаться под воздействием влаги и сырости. Принцип навесного вентфасада прост: его суть сводится к удалению излишек влаги. Благодаря специальному воздушному зазору воздух легко может циркулировать внутри стен. Непрерывная естественная вентиляция исключает вероятность появления проблем.

Схематично вентфасад состоит из таких ключевых компонентов:

• несущее основание;
• подконструкция;
• слой звукоизоляции;
• слой теплоизоляции;
• паропроницаемая мембрана;
• вентилируемый зазор;
• декоративная отделка.

Всякий компонент призван исполнять свою конкретную функцию.

Как выглядит клинкер в интерьере квартиры?

Клинкер также представляет собой прекрасную внутреннюю отделку для различных интерьерных элементов. Например, плиточными изделиями фрагментарно украшают арки и дверные проемы, создавая имитацию кирпичной кладки, декорируют окна, колонны или создают акцентные углы на стенах, тем самым формируя актуальный и модный дизайн.

На фото интерьер гостиной и камин с серой клинкерной плиточной облицовкой.

Для внутренних отделочных работ выбирают более тонкие плиточные модели, которые отличаются особой эстетичностью и не перегружают пространство. В интерьере кухни, клинкер довольно часто встречается в оформлении фартука, столешницы или печи.

Рабочая зона, декорированная подобным образом, не только будет с легкостью выдерживать температурные перепады и влажность, но и создавать стильный и современный интерьер. Печка, облицованная термостойкими плиточными видами, остывает гораздо дольше и сохраняет тепло.

На фото светлый клинкер под кирпич в оформлении кухонной рабочей зоны.

В гостиной с помощью клинкера можно украсить, как декоративный, так и настоящий камин. Данный оформительский прием выглядит очень оригинально и придает залу индивидуальный имидж. Также клинкерная плитка встречается в облицовке ванной, прихожей или коридора, что является очень практичным решением, позволяющим легко чистить поверхность, которая часто подвергается загрязнениям.

На фото кухня с печью, декорированной клинкерной плиткой квадратной формы.

Как устанавливается фасадная конструкция

Практически все энергосберегающие вентилируемые навесные фасады конструируются по одной технологии. Сначала на стене с наружной части здания монтируют кронштейны из алюминия или из нержавеющей стали, а также горизонтальные и вертикальные профили. Кронштейны, помимо своей основной функции – обеспечение воздушного зазора, в паре с тарельчатыми
дюбелями нужны, чтобы держать утеплитель. С лицевой стороны монтируют панель из фасадного кирпича. Кирпич монтируют на специальные горизонтальные планки, в плитах делают пропилы и одевают их на эти планки.
Между конструкцией фасада и стеной происходит свободное движение воздуха. Если есть утеплитель, воздух движется между утеплением и облицовкой. Таким образом, влага не накапливается, но сохраняется идеальная температура в помещениях дома в любой сезон.

Важно знать

При монтаже нужно соблюдать осторожность. Плитка из клинкера – изделие хрупкое

Все движения нужно выполнять плавно, чтобы избежать повреждения поверхности.

https://youtube.com/watch?v=cMuwCq0vA_8

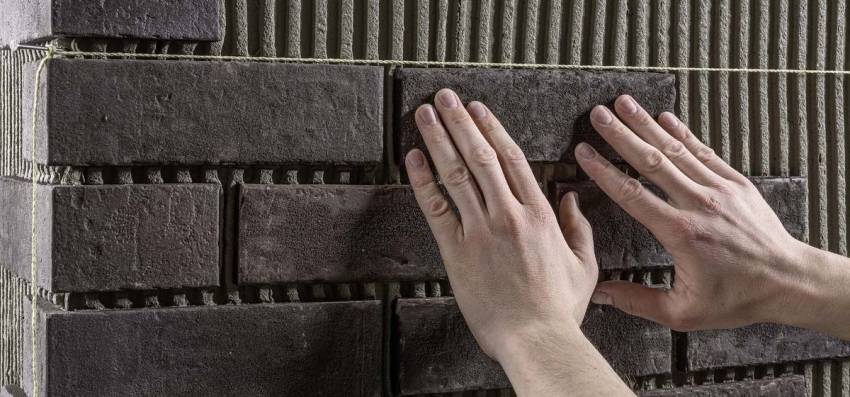

Клинкер без затирки

Клинкер без затирки шва, с помощью своего конструктива и несомненно планки которая монтируется с торца клинкера. позволяет выполнить работы по монтажу клинкера механическим креплением (без химического состава)

Технология установки на планку из оцинкованной стали с полимерным покрытием, пришла к нам с методики установки натурального камня. Только если в натуральных породах камня приходится делать пропил торца, чтобы надёжно установить подсистему, то в клинкере эта задача решается за счёт специальной рядной и стартовой планки.

Мы решили выделить ключевые моменты в стоимости подсистемы под клинкер без затирки и пришли к заключению, что стоимость зависит от факторов не только стоимости элементов крепления, но и самого основания фасада.

Предлагаем детально рассмотреть таблицу цен:

Калькулятор стоимости фасада из клинкерной плитки:

№ П/П	Наименование	Ед. изм.	Количество на 1 кв.м.	Стоимость единицы руб.	Стоимость 1 кв.м руб.
Несущая система с полимерным покрытием в перекрытия
1	КН1ЦП-200 Кронштейн +полимер	шт	2,2	58,00 руб.	127,60 ₽
3	Т4 45 Паронит	шт	2,2	3,91 руб.	8,60 ₽
4	ПВ1ЦП-3000 Профиль вертикальный Т-образный  80 Д-3000	шт.	0,10	450,00 руб.	45,00 ₽
5	ПУ3ЦП-3000 Профиль угловой Г-образный   Д-3000	шт.	0,03	280,00 руб.	8,40 ₽
4	ПВ5.1 кЦП-3300 Профиль вертик межэтажный С-образный (для керамогранита) 9х60х70х60х9 Д-3300+полимер	шт.	0,58	775,50 руб.	449,79 ₽
4	ПС кЦП Профиль стыковочный (для клинкера) 9х27х66х27х9 L=300+полимер	шт.	1,2	87,00 руб.	104,40 ₽
6	ПРК Полка рядная под клинкер, Д=1200 мм, t=1,2mm, нерж. сталь	п.м.	3,16	237,93 руб.	751,86 ₽
7	ПСК Полка стартовая под камень, Д=1200 мм, t=1,2mm, нерж. сталь	п.м.	0,28	222,48 руб.	62,29 ₽
8	ПФК Полка финишная под камень, Д=1200 мм, t=1,2mm, нерж. сталь	п.м.	0,28	166,95 руб.	46,75 ₽
Расчёт подсистемы клинкера (м2)	Итого стоимость подсистемы	1 654,69 руб.

Плюсы и минусы клинкерной плитки

Клинкер помогает реализовывать разные идеи по облицовке дома, при этом, не принципиальна сложность идеи – изделия бывают разной формы. Можно распилить материал на несколько частей. Укладывать такую керамику не сложнее, чем любую другую.

Широкий выбор достигается за счет добавления цветных пигментов или натуральной каменной крошки. Можно купить плитку определенного оттенка или имитацию мрамора, гранита.

Создание клинкера происходит методом экструзии, плитка получается с высоким уровнем калибровки.

Для материала характерна длительная эксплуатация, стойкость к действию ультрафиолетовых лучей, что предотвращает выгорание цвета на солнышке.

Пожаробезопасная продукция переносит сильные морозы, жару, осадки. Экологичные изделия практически не поглощают влагу из окружающей среды, создаются из натуральной глины с добавлением компонентов, придающих изделию нужные качества.

Не менее важная информация по теме: Клинкерные панели для фасада

Даже под влиянием сейсмической активности клинкерное покрытие не дает фасаду усаживаться, деформироваться. Отличный выбор для монтажа вентилируемого фасада.

Пример фасадной клинкерной плитки

Отделка не требовательна в уходе, загрязнения можно смыть. Следы от природных явлений в виде осадков без проблем удаляются естественным путем, изделия не портятся.

Из-за повышенной устойчивости к внешним факторам, отмечается снижение затрат энергоресурсов на обогрев дома.

Достаточно малый вес позволяет сделать домик тёплым и лёгким, что важно при строительстве на старом фундаменте, не рассчитанном на большие нагрузки. Недостатки – хрупкость, керамика не очень крепкий материал

Сырье хорошего качества стоит относительно дорого

Недостатки – хрупкость, керамика не очень крепкий материал. Сырье хорошего качества стоит относительно дорого.

Облицовывать здания можно по-разному. Прочно приклеить клинкер получится специальным клеем.

Подробное описание вентилируемой облицовки клинкерной плиткой показано в следующем видео:

https://youtube.com/watch?v=SZq2B1_Gknk

Монтаж клинкерной плитки для фасадов

Отделка фасада клинкерной плиткой выполняется после проведения всех подготовительных работ, связанных с выравниванием стен и обеспечением их монолитности. Все трещины, отслоения, рыхлые участки должны быть ликвидированы с помощью армирующих смесей. Стены под будущую облицовку должны быть выровнены с помощью штукатурки и пропитаны грунтовкой. Допускается незначительный перепад уровня, который не должен превышать 2 мм на 1 кв. м. Поверхность под укладку клинкера должна быть сухой. Не допускается выполнение работ в непогоду.

Чтобы добиться идеально ровной кладки клинкерной плитки необходимо создать направляющую разметку каждых 3-4 ряда

Следующим этапом являются разметочные работы. Для этого на уровне примыкания стены к цоколю располагается маячный ряд. В качестве маяка подойдет нижний край оконного проема или верхний край двери. Горизонтальность облицовки проверяется строительным или водным уровнем. По линии отметки закрепляется металлический профиль, который будет исполнять роль стартовой планки. Это не позволит нижнему ряду смещаться под собственной тяжестью. Через каждые 2-3 ряда с помощью шнура необходимо отмечать горизонтальные линии. Вертикаль контролируется с помощью отвесов.

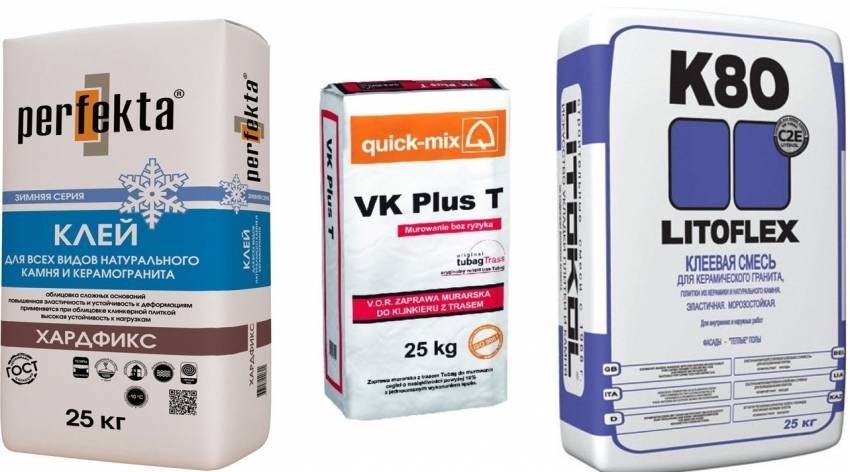

Далее следует приготовить клеевой раствор. Для этого используется тонкослойный сухой клей без примесей, который добавляют в необходимый объем воды. Для наружных работ подходят сухие смеси Quick-Mix FX 900, Ceresit CM 17, Feldhaus Spezial Klebe. Цементно-песчаную смесь лучше не использовать. Однако, если отдать ей предпочтений, тогда необходимо смешать в пропорции 4:1 или 3:1 песок и цемент марки М500 или М400 соответственно.

Для облицовки наружных стен необходимо использовать только специальные клеевые растворы поскольку они пластичны и морозоустойчивы

Теперь приступаем непосредственно к монтажу плитки. Начинать укладку следует от угла здания, фиксируя вначале угловой элемент. Для этого с помощью зубчатого шпателя покрываем основание слоем клея. Толщина наносимой смеси примерно равна толщине плитки. Каждый новый фрагмент облицовки прижимается к стене и уплотняется киянкой. Излишки клеевого состава, выдавленные в межшовное пространство, удаляются. Чтобы обеспечить одинаковые зазоры между плитками (10-14 мм), следует установить монтажные крестики или круглый прут диаметром 6-8 мм. Горизонтальность и вертикальность необходимо проверять через каждые 2-3 ряда.

Существует два варианта монтажа клинкерной плитки. Первый предполагает укладку материала по всей длине стены. Согласно второму варианту, необходимо класть плитку по 3-4 ряда маленькими участками. Выбранный способ монтажа зависит от практических навыков укладчика. Если существует необходимость в привлечении мастера для облицовки фасада клинкерной плиткой, цена услуги за кв. м. будет составлять около 300 руб.

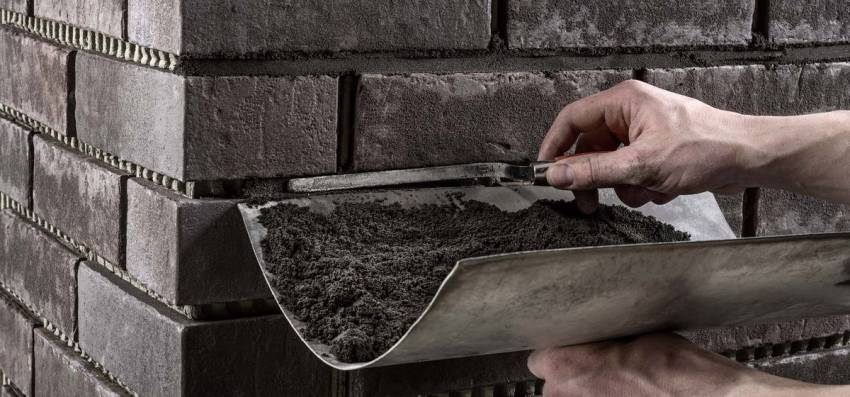

Обработка швов смесью для полусухого нанесения

Завершающим этапом монтажных работ является затирка швов клинкерной плитки, которая осуществляется с помощью специального пистолета или резинового шпателя. Существует три вида затирочного материала: смесь для полусухого нанесения, с пластификаторами и, наносимая на всю облицовку.

Первый вариант затирки для клинкерной плитки для наружных работ подходит для грубого обработанного камня или состаренного кирпича. Смесь разбавляется водой до консистенции, чтобы вещество не рассыпалось в кулаке. Благодаря грубой фактуре такую затирку тяжело наносить. Особенно тяжело контролировать глубину заполнения швов. Эта смесь производится в двух цветах.

Для нанесения второго варианта затирки используется специальный пистолет, который равномерно заполняет межплиточное пространство. Остатки смеси после высыхания срезаются. Недостатком такого затирочного материала является его высокая стоимость.

Третий вариант идеально подходит для гладкой плитки. Он равномерно наносится не только на швы, но и на сам облицовочный материал. После полного высыхания состава все излишки удаляются.

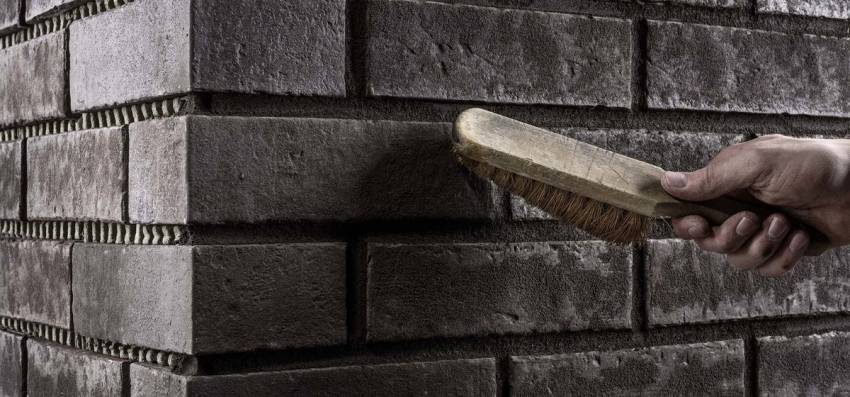

После полного засыхания затирки, плитку можно обработать сухой жесткой щеткой чтобы убрать остатки смеси

Работы по проектировке

Составить проект вентилируемого фасада – не так-то легко, ведь это учет не только четырех стен и общей площади дома, которая переносится на бумагу, в чертеж, но и такие этапы, как:

• Технико-экономическое обоснование.
• Проектная помощь – данный этап делится на:
  • Оценка архитектурного эскиза.
  • Подбор всех необходимых материалов для фасада.
  • Подбор крепежа согласно характеристикам облицовываемой стены.

• Затем составляется смета на вентилируемый фасад: калькулятор вам в этом поможет. Для нее проводятся измерительные и разметочные работы.
• Проектирование:
  • Создание инструкции для каждого вида крепления и этапа монтажа.
  • Составление характеристик всех выполняемых работ.
  • Сравнение поэтапных работ с проектной целью: в случае расхождение – корректировка на месте.
  • Составление рекомендаций по монтажу.

Пример сметы на вентилируемый фасад можно посмотреть в интернете, либо на фото ниже.

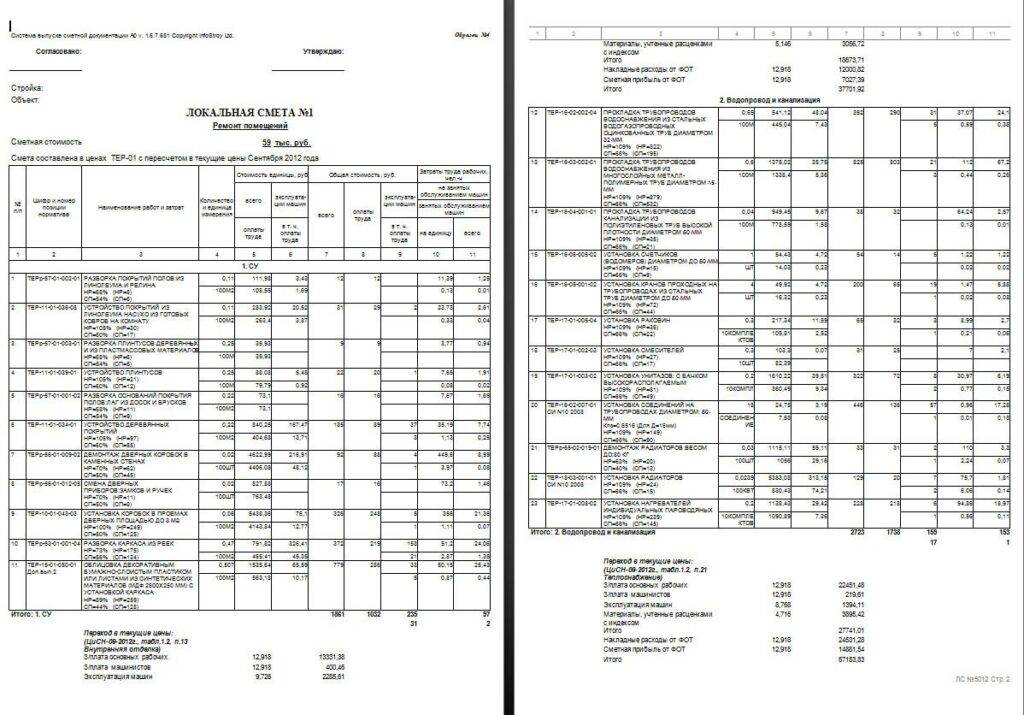

Примерная смета на отделочные работы

Разница в цене

Качественный клинкер не может быть дешевым, это аксиома. Однако цены на аналогичные кирпич, плитка или панели у разных производителей существенно рознятся. Зависит это от страны производства и особенностей его технологического процесса.

Для клинкера нужна особая глина, месторождения которой весьма редки. Заводы располагают вблизи месторождений. Чем дальше от покупателя находится завод, тем дороже материал.

Цена клинкерной панели зависит в основном от стоимости используемой плитки и способа ее фиксации на теплоизоляционной основе. Чем качественнее исходное сырье и чем надежнее фиксация — тем доороже и долговечнее.

Плюсы и минусы материала

В первую очередь стоит разобраться, что такое клинкерная плитка. Это материал из глины специального сорта, которую подвергают обжигу при очень высоких температурах, создавая продукцию нужной формы и размера. За счет этого изделия приобретают свои положительные качества:

1. Высокая прочность. Получаемое покрытие устойчиво к истиранию и способно выдерживать серьезное механическое воздействие.
2. Отсутствие деформаций при перепадах температуры. Облицовка не покрывается трещинами даже при очень низких или высоких показателях.
3. Экологичность. Материал не представляет угрозы для здоровья, в нем отсутствуют вредные вещества.
4. Стойкость к химическим реагентам. Необходимо учитывать, что во внешней среде могут содержаться различные элементы, которые разными путями попадают на фасад дома.
5. Долговечность. Срок службы продукции исчисляется десятками лет. Но для достижения таких показателей следует соблюдать все правила монтажа.
6. Пожаробезопасность. Облицовка не поддерживает горение, то есть не дает распространяться пламени.
7. Паропроницаемость. Изделие не препятствует парообмену, что позволяет поверхности дышать.
8. Великолепный декоративный эффект. Вид стен, которые отделаны при помощи клинкера, всегда находится на высоте. Дом получается более респектабельным и стильным.

Основные преимущества клинкерной плитки

Конечно, как любой другой материал, эта продукция имеет и некоторые недостатки:

• Хотя детали отличаются износостойкостью и способны выдерживать механическое воздействие, они довольно легко повреждаются при точечном ударе. Это приводит к появлению трещин.
• Не самая простая технология монтажа. Такая плитка требует ответственного подхода. При нарушении условий фиксации, которые заключаются в неправильном выборе состава или его нанесении, ошибках в устройстве каркаса или затирке швов, получаемое покрытие не будет отличаться долговечностью.
• Высокая стоимость. Действительно, если сравнивать клинкерную плитку со стандартными разновидностями, то она окажется значительно дороже.

Инструкция по монтажу

Провести монтаж материала на деревянные стены можно самостоятельно, главное придерживаться особенностей технологии.

Шаг No1
Мастера обрабатывают деревянную конструкцию специальными химическими растворами, чтобы защитить их от насекомых, паразитов, грибка, плесени, которые могут появиться от сырости. Нужно дать время высохнуть обработке.

Шаг No2
По периметру дома отбивают одинаковый уровень высоты, тем самым устанавливают горизонт. Если диагональ стены отклонилась, хотя бы на 5 см, необходимо установить обрешетку.

Шаг No3
После монтируется алюминиевый уголок к цоколю здания, прикрепляются сами термопанели при помощи дюбелей, либо саморезов.
Монтаж нужно начинать с углов и двигаться по периметру здания по направлению снизу-вверх. Швы и полости за плиткой нужно заполнить монтажной пеной.

Шаг No4
На этом этапе нужно заделать швы морозостойкой затиркой. Чтобы швы получились аккуратными, мастера используют расшивочный инструмент. После проведенных работ стены отмывают моющим средством.

Кладка облицовочного кирпича

Технология облицовки фасада практически ничем не отличается от кладки обычного рядового кирпича. К процессу и качеству работ предъявляются практически те же требования. Различие в типе кладки и виде используемого связующего.

Но отделка фасада облицовочным кирпичом – задача непростая. Она требует наличия навыков кладки и знания нюансов работы с каждым видом этого облицовочного материала. Помимо этого, исполнитель работ должен быть предельно аккуратным и в совершенстве владеть всеми необходимыми для кладки,инструментами.

Чаще всего в процессе облицовки фасадов используют:

• мастерок (наиболее удобная длина лопатки 18-19 см);
• молоток-кирку;
• растворную лопатку (для нанесения и распределения связующего на относительно больших площадях);
• расшивки (необходимы для придания кладочным швам красивой формы);
• приспособления для контроля (порядковки, причальные шнуры, правило).

Виды облицовочной кладки

Для отделки фасадов выбирают наиболее эффектные виды кладки кирпича.

1. Дорожка. В этом виде кладки каждый ряд состоит из уложенных «ложком» кирпичей и смещен относительно предыдущего на ½ или на ¼ кирпича.
2. Блочная. Выполняется чередованием рядов, в одном из которых кирпич уложен «ложком», а в следующем – «тычком».
3. Крестовая. Является разновидностью блочной кладки, но выполняется со смещением в каждом 2-м ряду на ½ кирпича. В результате получается крестообразный узор, в котором каждый «ложок» сверху и снизу окружен одним «тычком».
4. Готическая. Один из сложных видов облицовочной кладки, для выполнения которой требуется точность смещения кирпичей. Состоит из чередующихся рядов «ложков» и «тычков». В каждом следующем ряду выполняется смещение «ложка» на ¼ длины, а «тычка» на ½.

Схема облицовки фасада кирпичом

Технология облицовочной кладки

Шаг 1. Подготовка к кладке на раствор. Перед тем как положить кирпичи на раствор, всегда выполняют «сухую» кладку.

Она необходима для того, чтобы:

• определить требуемое количество строительных камней;
• подобрать их по размеру и по цвету;
• определить нужное количество половинок кирпича;
• определить местоположение камней при оформлении углов и проемов.

Во время расстановки камней на цоколе делают метки, которые послужат ориентиром при кладке на раствор. На этом этапе работ выполняют нарезку кирпича с помощью болгарки, оснащенной диском по камню.

Связь кирпичной облицовки со стеной

Шаг 2. Приготовление раствора. Раствор для облицовочной кладки кирпича отличается от стандартного тем, что в его состав необходимо вносить только просеянный, желательно речной, песок. Пропорции для цементно-песчаного раствора стандартные: 1 часть портландцемента марки не ниже М400, 3 части песка, вода, пластификатор, красящий пигмент (при необходимости). Консистенция связующего должна быть сметанообразной. Из правильно приготовленного раствора можно скатать мягкий шарик.

Шаг 3. Для кладки первого ряда выполняют следующие действия:

• определяют высшую точку цоколя;
• на гидроизоляционное покрытие укладывают армирующую сетку;
• устанавливают, ориентируясь на метки, сделанные во время «сухой» кладки, два угловых кирпича;
• натягивают между ними нитку так, чтобы она обозначала высоту ряда;
• выполняют кладку промежуточных кирпичей, следя за тем, чтобы шов между ними был одинаковой ширины (оптимально 8-10 мм);
• для того чтобы кирпич встал на место, его подбивают кирочкой;
• для выравнивания и оформления швов используют расшивку.

Облицовка фасада кирпичем

Шаг 4. Кладка по рисунку. Для перевязки облицовочной кладки с несущей стеной используют металлические анкеры, которые заглубляют в стену не менее, чем на 10 мм. Выполняют дополнительное армирование углов и проемов прутами арматуры. Анкера устанавливают с шагом 2-2,5 кирпича. Кирпич укладывают в соответствии с рисунком кладки.

Минимальное кол-во и диаметр проволочных анкеров на квадратный метр стены

При выполнении облицовочных работ необходимо следить за тем, чтобы цементно-песчаный раствор не пачкал лицевую поверхность строительных камней. Если на нее попадет цемент, его нужно тут же убрать сухой ветошью. Через каждые 4-5 рядов облицовочной кладки стену вытирают влажной ветошью.
