Вентилируемый фасад: конструкция и порядок монтажа

Что такое кровля

Кровля– это самый верхний элемент крыши. Кровля служит для защиты помещений здания и строения от атмосферных осадков, солнечной радиации и температурных воздействий.

Монтируется кровля на основание. Основанием для кровли в зависимости от архитектуры крыши служит:

Стропильная система
Бетонная, битумная или полимерная стяжка

К любому виду кровли предъявляются общие требования. Конструкция должна быть:

Влагостойкой
Водонепроницаемой
Прочной
Безопасной
Стойкой к атмосферным и климатическим воздействиям, а именно:
перепадам температур;
порывам ветра;
солнечному облучению.

Битумная стяжка

Монтаж вентилируемых фасадов

Нанесение разметки на стену

Шаг разметки определяется видом теплоизоляционного материала. К этому виду работ нужно относиться ответственно, т.к. она определяет качество установки каркаса и общий вид фасада.

2 этап – основной

Способ установки кронштейна для вентилируемого фасада

Монтаж кронштейнов

В обозначенный местах крепятся кронштейны с применением анкеров, обработанных средствами против коррозии или оцинкованными. Для анкера перфоратором готовится углубление, диаметр которого равен диаметру дюбеля, а глубина на 5 мм. больше. Между стеной и кронштейном устанавливается паронитовая прокладка.Совет: анкерные дюбеля не устанавливаются в кладочный шов. Минимальное расстояние от края стены составляет 100 мм.

Монтаж утеплителя для навесного вентилируемого фасада

Монтаж теплоизоляционного материала

Утеплитель лучше использовать в плитах. Плиты устанавливаются между направляющими профилями так, чтобы не было зазоров.

Крепление утеплителя выполняется в зависимости от его вида. Для ваты – это дюбель-зонтик. Расход – минимум 5 шт. на лист.

Смещение утеплителя при монтаже навесного вентфасадаПри утеплении в два слоя, второй слой утеплителя укладывается со смещением на первый. В этом случае первый лист крепится двумя дюбелями-зонтиками, а второй – пятью.

Совет. При использовании материалов разной плотности, их устанавливают в порядке уменьшения теплопередачи.

Монтаж пленки

Пленка ветробарьера или её более эффективный аналог диффузионная мембрана монтируется горизонтально. Работы ведутся снизу-вверх, соблюдая требования к наличию вертикальных и горизонтальных перехлестов в 100-150 мм. Место стыка закрепляется строительным степлером

Совет. Пленку рекомендуется прижимать бруском или профилем из металла, чтобы защитить её от ветровой нагрузки.

Монтаж направляющих профилей

С помощью профиля формируют каркас для установки облицовочного материала. В подавляющем большинстве случаев направляющий профиль монтируют горизонтально, а первым устанавливается угловой профиль.

Перед тем как приступить к монтажу облицовочного материала, правильность каркаса проверяется по приведенной ниже таблице.

3 этап – завершающий

Финишная отделка

Монтаж облицовочного материала выполняется в соответствии с требованиями производителя.

Кладка кирпича с воздушным зазоромОбычно работы выполняются снизу-вверх. Фиксируется облицовка на профиле с помощью метизов. Для сайдинга – это «блошки», для блок-хауса – саморез по дереву, для более тяжелых материалов – специальные кляймеры. Инструкция по креплению прилагается производителем материала. При этом наличие щелей и просветов не допустимо. Устранить их можно с помощью специальных накладок.

Более сложной является технология монтажа металлокассет и плит из керамогранита. Т.к. для их крепления применяется несколько видов кляймеров: концевые, поворотные, дистанционные. Чтобы выполнить установку правильно нужно иметь навыки монтажа.

Также своей спецификой отличается отделка клинкерным кирпичом. Его монтаж выполняется путем обустройства гибкой связки с несущей стеной, а для строительства стены из клинкерного кирпича предусматривается заливка дополнительного фундамента.

Вентфасад из перфорированных металлокассетОтдельным направлением в сфере устройства навесных вентилируемых фасадов является использование перфорированных фасадных панелей.

Фасадная панель с перфорацией не требует наличия вентиляционного зазора, т.к. она пропускает воздух и пар, при этом задерживает воду.

В случае монтажа систем подобного рода выдвигаются особые требования к утеплителю. Он должен иметь защитное покрытие.

Монтаж системы НВФ

Монтаж навесного вентфасада – это очень ответственная работа, требующая тщательной подготовки. Вначале производится замер поверхности наружных стен, подбираются материалы и только после этого составляется проект. По составленному проекту делается соответствующая разметка. Можно ознакомиться с материалом о навесных вентилируемых фасадах.

Подсистема фасада (каркас) из оцинкованной стали способна выдерживать значительные нагрузки

Сам монтаж системы производится в несколько этапов:

Строго по разметке к стене крепятся кронштейны на расстоянии, соответствующем размеру облицовочных плит.
Далее производится утепление наружных стен здания. В качестве утеплительного материала чаще всего применяется минвата или базальтовые плиты. Применение пенополистирола или пенопласта встречается реже. Утеплитель может приклеиваться или крепиться к стене при помощи зонтичных дюбелей с крупными шляпками. Для максимальной плотности прилегания, часто применяются оба способа крепления. Следует помнить о том, что утеплителем должна быть покрыта вся поверхность стен, без зазоров и отслоений, так как это может привести к образованию мостиков холода. В местах соприкосновения с кронштейнами материал аккуратно прорезается, и кронштейн выводится наружу: на него потом будет крепиться обрешетка. В зависимости от выбранного утеплительного материала, очень часто возникает необходимость в его защите от попадания влаги. Некоторые утеплительные плиты выпускаются водонепроницаемыми, но стоимость их значительно превышает привычные материалы, поэтому используются они в редких случаях. Слой утеплителя покрывается влагозащитной мембраной, обеспечивающей паропроницаемость стен изнутри. Сверху и снизу пленка подворачивается под утеплительные плиты, в местах соприкосновения с кронштейнами аккуратно прорезается. Процесс монтажа влагозащитной пленки требует особо тщательного подхода, так как малейшее попадание влаги на утеплитель со временем способствует его разрушению. Если в минеральной вате накапливается влага, то утеплитель теряет свои теплозащитные качества, а после замерзания – разрушается.
Следующим этапом идет монтаж подконструкции. Для обрешетки можно использовать деревянный брус или металлический профиль. Лучше для этих целей использовать метал, так как он более долговечен. Профиль крепится строго вертикально, на установленные раннее кронштейны, в строгом соответствии уровню. В зависимости от веса выбранного облицовочного материала, каркасная подсистема может иметь некоторые отличия между собой: для тяжелых плит применяется более мощный профиль и обрешетка укрепляется поперечинами, которые крепятся на расстоянии, строго соответствующем размеру плит. Если в качестве облицовки планируется использование винилового сайдинга, то для каркаса будет достаточно обычного профиля для гипсокартона. Следует учитывать, что толщина обрешетки определяет ширину воздушного зазора.
Этап облицовки начинается с установки подготовленных заранее откосов оконных и дверных проемов, затем крепятся облицовочные плиты. Монтаж плит следует начинать по направлению снизу вверх, справа налево, строго по уровню. Малейшее отклонение в конечном итоге может привести к искажению всей системы. Система крепления наружной облицовки напрямую зависит от выбранного материала. Некоторые материалы предусматривают скрытый способ крепежа при помощи заклепок, но в основном применяются специальные зажимы. Сайдинг и композиты могут крепиться специальными саморезами через материал. Но каждый облицовочный материал, как правило, имеет свою технологию монтажа на каркас, которую нарушать не стоит.

Воздушный зазор позволяет воздуху циркулировать, что предотвращает скопление конденсата

Монтаж вентилируемых фасадов

Технология устройства навесного фасада подразумевает выполнение работ последовательно в несколько основных этапов:

1 этап – подготовительный

Подготовка поверхности стены

Степень ровности стены не принимается во внимание. Главное, чтобы не было сильно выступающих элементов, а также сильно поврежденных участков

Обязательным является нанесение грунтовки на поверхность стены.

Нанесение разметки на стену

Шаг разметки определяется видом теплоизоляционного материала. К этому виду работ нужно относиться ответственно, т.к. она определяет качество установки каркаса и общий вид фасада.

2 этап – основной

Способ установки кронштейна для вентилируемого фасада

Монтаж кронштейнов

В обозначенный местах крепятся кронштейны с применением анкеров, обработанных средствами против коррозии или оцинкованными. Для анкера перфоратором готовится углубление, диаметр которого равен диаметру дюбеля, а глубина на 5 мм. больше. Между стеной и кронштейном устанавливается паронитовая прокладка. Совет: анкерные дюбеля не устанавливаются в кладочный шов. Минимальное расстояние от края стены составляет 100 мм.

Монтаж утеплителя для навесного вентилируемого фасада

Монтаж теплоизоляционного материала

Утеплитель лучше использовать в плитах. Плиты устанавливаются между направляющими профилями так, чтобы не было зазоров.

Крепление утеплителя выполняется в зависимости от его вида. Для ваты – это дюбель-зонтик. Расход – минимум 5 шт. на лист.

Смещение утеплителя при монтаже навесного вентфасадаПри утеплении в два слоя, второй слой утеплителя укладывается со смещением на первый. В этом случае первый лист крепится двумя дюбелями-зонтиками, а второй – пятью.

Совет. При использовании материалов разной плотности, их устанавливают в порядке уменьшения теплопередачи.

Монтаж пленки

Пленка ветробарьера или её более эффективный аналог диффузионная мембрана монтируется горизонтально. Работы ведутся снизу-вверх, соблюдая требования к наличию вертикальных и горизонтальных перехлестов в 100-150 мм. Место стыка закрепляется строительным степлером

Важно правильно ориентировать пленку. Уложенная не той стороной, она не будет выполнять свои функции

Совет. Пленку рекомендуется прижимать бруском или профилем из металла, чтобы защитить её от ветровой нагрузки.

Монтаж направляющих профилей

С помощью профиля формируют каркас для установки облицовочного материала. В подавляющем большинстве случаев направляющий профиль монтируют горизонтально, а первым устанавливается угловой профиль.

Перед тем как приступить к монтажу облицовочного материала, правильность каркаса проверяется по приведенной ниже таблице.

3 этап – завершающий

Финишная отделка

Монтаж облицовочного материала выполняется в соответствии с требованиями производителя.

Кладка кирпича с воздушным зазоромОбычно работы выполняются снизу-вверх. Фиксируется облицовка на профиле с помощью метизов. Для сайдинга – это «блошки», для блок-хауса – саморез по дереву, для более тяжелых материалов – специальные кляймеры. Инструкция по креплению прилагается производителем материала. При этом наличие щелей и просветов не допустимо. Устранить их можно с помощью специальных накладок.

Более сложной является технология монтажа металлокассет и плит из керамогранита. Т.к. для их крепления применяется несколько видов кляймеров: концевые, поворотные, дистанционные. Чтобы выполнить установку правильно нужно иметь навыки монтажа.

Также своей спецификой отличается отделка клинкерным кирпичом. Его монтаж выполняется путем обустройства гибкой связки с несущей стеной, а для строительства стены из клинкерного кирпича предусматривается заливка дополнительного фундамента.

Вентфасад из перфорированных металлокассетОтдельным направлением в сфере устройства навесных вентилируемых фасадов является использование перфорированных фасадных панелей.

Фасадная панель с перфорацией не требует наличия вентиляционного зазора, т.к. она пропускает воздух и пар, при этом задерживает воду.

В случае монтажа систем подобного рода выдвигаются особые требования к утеплителю. Он должен иметь защитное покрытие.

Последним штрихом в монтаже облицовочного материала является декорирование углов и откосов доборными планками.

Подготовка к теплоизоляции

Если при облагораживании своего дома вы решили воспользоваться технологией вентилируемого фасада, то должны для начала подготовить стены к теплоизоляции. Следует осуществить тестирование анкерного дюбеля, с помощью которого конструкция будет крепиться к поверхности. Если элемент фиксируется качественно и хорошо удерживается в стене, то сможет выдержать конструкцию фасада.

Далее несущие стены дома проверяются. Они должны обладать достаточной несущей способностью. При необходимости производится геодезическая фотосъемка, чтобы узнать размер дома. Эти данные позволяют разрабатывать проект по монтажу и теплоизоляции. А вот когда вы приступите к утеплению, то должны будете знать, что плиты устанавливаются впритык. Их крепление осуществляется в шахматном порядке. Между элементами не должно быть сплошных соединений. Использовать в процессе необходимо тарельчатые дюбели. Их число будет определяться рекомендациями изготовителя материала.

Технология отделки фасада

Монтаж вентилируемых фасадов выглядит так – на поверхность внешних стен строения устанавливается навесной фасад многослойного типа. Монтажник вентилируемых фасадов создает проект вентилируемого фасада, а также несущий каркас, который делается из металлической основы.

Инструменты

Перед тем как начать монтаж вентилируемых фасадов стоит подготовить комплектующие для вентилируемого фасада.

Необходимые инструменты и материалы:

профиль для вентилируемого фасада;
мембрана водо и ветрозащитного типа;
облицовочный материал;
тарельчатые дюбели;
перфоратор;
средство антисептического типа;
теплоизоляционные материалы;
кронштейн для вентилируемых фасадов;
шуруповерт;
дюбели анкерного типа.

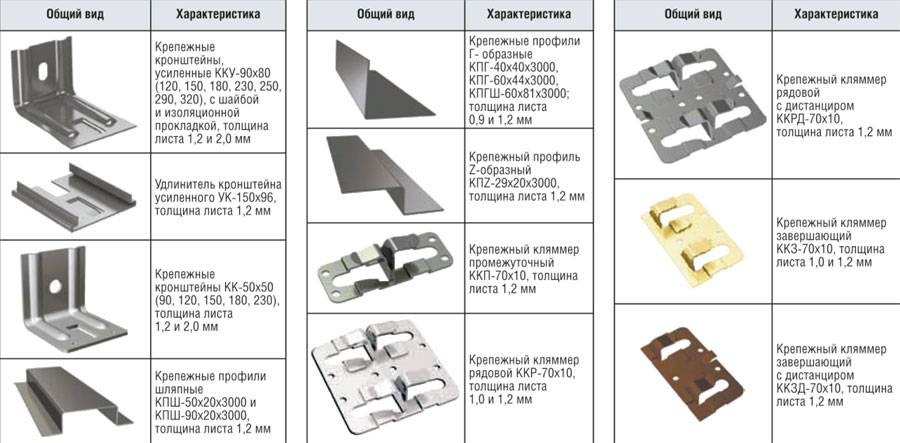

Крепежи для монтажа панелей вентилируемого фасадаНеобходимые инструменты

Подготовительные работы

Технология вентилируемого фасада предусматривает не только подготовку материалов для навесных вентилируемых фасадов, но и подготовительный этап. В этот этап должны входить следующие работы:

подготовка стеновых перегородок к утеплению. Для начала рекомендуется проверить их состояние, смогут ли в них держаться крепежные элементы. Монтажник вентилируемых фасадов обязательно должен провести геодезическую фотосъемку для выявления общих параметров дома;
обязательно делается проектирование вентилируемых фасадов и проведение теплоизоляции. Этот процесс включает определение типа, параметров и расположение утеплителя. Плиты теплоизоляции должны фиксироваться между собой плотно, чтобы воздушный зазор на вентилируемом фасаде был совсем небольшой;
обязательно, перед тем как начать монтаж вентилируемого фасада, нужно сделать теплотехническую оценку.

Общая схема монтажа каркаса для фасада

Монтаж кронштейнов

Параметры кронштейнов напрямую связаны с размерами утеплительного материала и панелей, предназначенных для облицовочных работ.

Монтажник вентилируемых фасадов крепит кронштейны согласно следующим правилам:

чтобы сделать места с отверстиями, следует использовать сверло, соответствующее параметрам анкерного дюбеля для фасада;
чтобы организовать места с отверстиями в основаниях с несущим типом из кирпича с облегченным, пористым, пустотелым видом следует выбрать перфоратор с ударным режимом;
размер отверстий следует делать на один см больше дюбеля.

Подготовка отверстий под крепление кронштейновУстановка кронштейнов

Монтаж фасадной направляющей

Параметры направляющей напрямую зависят от числа этажей здания, числа переходов на стене, а также от размера площади в м2. Монтажник вентилируемых фасадов при креплении направляющей обязательно должен соблюдать ряд важных правил:

размер направляющей не выше одного этажа;
самый небольшой зазор между направляющими не более 7—9 мм;
зазор по горизонтали должен равняться длине материала для облицовки с вентилируемым фасадом.

Каркас для вентилируемого фасадаЭлементы каркаса

Монтаж облицовки

С учетом материала, подобранного для облицовки, его монтаж имеет определенные особенности:

основа из металлических кассет — перед тем как будет сделана сборка этих элементов, на замок нужно приклеить двухстороннюю самоклеящуюся ленту. Далее кассетные изделия прикрепляются в область замков с лентой при помощи саморезов и заклепок. Монтажник устанавливает эти элементы снизу вверх или слева направо;
основа из керамогранитных плит — принцип монтажа этих элементов похожий на установку металлических кассет – снизу вверх. Монтажник вентилируемых фасадов начинает фиксирование плит с расположения на направляющие стартовые кляммеры, которые устанавливаются по горизонтальной линии;
фиксирование сайдинга — этот материал прикрепляется в место под конструкцией. Он фиксируется при помощи саморезов, специального замка;
обрешетка или крепление полиалпана. Она монтируется из металлического профиля, который фиксируется по всему периметру дюбелями.

КерамогранитМеталлические кассетыСайдинг

Крепление системы вентилируемых фасадов – это трудоемкий процесс

Монтаж вентилируемых фасадов

Технология устройства навесного фасада подразумевает выполнение работ последовательно в несколько основных этапов:

1 этап – подготовительный

Подготовка поверхности стены

Степень ровности стены не принимается во внимание. Главное, чтобы не было сильно выступающих элементов, а также сильно поврежденных участков. Обязательным является нанесение грунтовки на поверхность стены

Обязательным является нанесение грунтовки на поверхность стены.

Нанесение разметки на стену

Шаг разметки определяется видом теплоизоляционного материала. К этому виду работ нужно относиться ответственно, т.к. она определяет качество установки каркаса и общий вид фасада.

2 этап – основной

Способ установки кронштейна для вентилируемого фасада

Монтаж кронштейнов

В обозначенный местах крепятся кронштейны с применением анкеров, обработанных средствами против коррозии или оцинкованными. Для анкера перфоратором готовится углубление, диаметр которого равен диаметру дюбеля, а глубина на 5 мм. больше. Между стеной и кронштейном устанавливается паронитовая прокладка.Совет: анкерные дюбеля не устанавливаются в кладочный шов. Минимальное расстояние от края стены составляет 100 мм.

Монтаж утеплителя для навесного вентилируемого фасада

Монтаж теплоизоляционного материала

Утеплитель лучше использовать в плитах. Плиты устанавливаются между направляющими профилями так, чтобы не было зазоров.

Крепление утеплителя выполняется в зависимости от его вида. Для ваты – это дюбель-зонтик. Расход – минимум 5 шт. на лист.

Смещение утеплителя при монтаже навесного вентфасадаПри утеплении в два слоя, второй слой утеплителя укладывается со смещением на первый. В этом случае первый лист крепится двумя дюбелями-зонтиками, а второй – пятью.

Совет. При использовании материалов разной плотности, их устанавливают в порядке уменьшения теплопередачи.

Монтаж пленки

Пленка ветробарьера или её более эффективный аналог диффузионная мембрана монтируется горизонтально. Работы ведутся снизу-вверх, соблюдая требования к наличию вертикальных и горизонтальных перехлестов в 100-150 мм. Место стыка закрепляется строительным степлером

Важно правильно ориентировать пленку. Уложенная не той стороной, она не будет выполнять свои функции. Совет

Пленку рекомендуется прижимать бруском или профилем из металла, чтобы защитить её от ветровой нагрузки
