Окна и двери в трехслойной стене
Ниже на рисунках показано, как правильно выполнить проемы для окон и дверей в стене дома с клинкерной облицовкой.
Устройство наружного подоконника из клинкера:
На рисунке: 1 — подоконник из клинкера (фасонный кирпич или плитка); 2 — герметизация стыка; 3 — оконная коробка; 4 — канавка — капельник; 5 — вентилируемый зазор.
Подоконник с наружной стороны окна выкладывают из клинкерного кирпича специальной формы. Делают подоконник и из кирпича стандартной формы, укладывая его на ребро с уклоном для стока воды. В последнем варианте на нижней поверхности кирпичей прорезают канавку — капельник, чтобы вода с подоконника не затекала на стену.
Вместо подоконника из кирпича можно установить стандартные отливы из металла или пластика. Но такое решение обычно выглядит не очень эстетично и презентабельно (дешево) для дома с клинкерной облицовкой стен.
Разрез над окном наружной стены с клинкерной облицовкой кирпичом:
На рисунке: 1 — горизонтальная гидроизоляция с заворотом на стену; 2 — отверстие в вертикальном шве между кирпичами для стока воды и вентиляции; 3 — перемычка ж/б в облицовке, оклеена клинкерной плиткой; 4 — герметик силиконовый или уплотнительная лента; 5 — окно, расположено в толще теплоизоляционного слоя; 6 — перемычка ж/б в несущем слое стены.
Над оконными и дверными проемами в облицовке устанавливают железобетонные перемычки, которые затем оклеивают клинкерной плиткой (на рисунке выше).
Лучшим вариантом считается выполнение перемычек над проемами из клинкерного кирпича. Перемычку из кирпича удобно выкладывать в форме арки. Прямые перемычки из вертикально установленных кирпичей выполняют с армированием вертикальных швов кладки и горизонтальным армированием кладки над перемычкой.
Над дверными и оконными проемами обязательно укладывают горизонтальную гидроизоляцию, поз. 1, с заворотом на стену, на высоту 150 мм., для защиты несущей стены от воды, которая может скапливаться на слое гидроизоляции в вентилируемом зазоре. Для стока воды и вентиляции зазора в кирпичной кладке над гидроизоляцией предусматривают отверстия, поз. 2 на рисунке
Технология укладки фасадной плитки
Укладка состоит из нескольких этапов.
- Сначала нужно очистить стену от грязи, масла и других загрязнений с помощью металлической щетки.
- Затем очистить стену от оставшейся пыли с помощью сжатого воздуха, нагнетаемого пылесосом или компрессором.
- Покрыть стену грунтовкой.
- Закрепить на стене направляющую на уровне первого ряда.
- Нанося клей на плитку, начать укладку первого рядя от направляющей и далее ряд за рядом. Между плитками, в вертикальные и горизонтальные швы, вставляем гипсокартоновые вставки.
- После наклейки плитки, не раньше, чем на следующий день, удаляем вставки и приступаем к расшивке швов.
- Затворяем затирку, наполняем ею кулинарный мешок и заполняем швы.
- Через 1,5-2 часа, по инструкции, но можно и больше, с помощью проволочной петли затираем швы, удаляя излишки затирки.
- Наносим гидрофобизатор.
Разбираем леса и переносим их к другой стене.
Каждую стену я облицовывал отдельно. Начинал со стены, которая направлена на внутреннюю сторону участка и ее видно только с задней части двора. Нужно было попробовать сначала на ней. Вдруг что-то не получилось бы. Отработав навыки на самой малозаметной стене, я перешел к следующей, и так далее.
Читайте: Гидрофобизация фасадов и других поверхностей, что это такое?
Угловые элементы плитки я не стал использовать. В итоге и без них получилось неплохо. Углы дома выглядят естественно.
При укладке плитки производитель советует выбирать её одновременно из нескольких коробок, так как цветовая гамма отличается от партии к партии. Это правда.
При такой укладке достигается еще один положительный эффект. Так как размеры плитки отличаются друг от друга, то при выборке плитки из разных коробок уровни рядов всегда остаются горизонтальными. То есть, нет необходимости периодически выравнивать ряды относительно горизонта. Если самый первый ряд выложен горизонтально, то и последний тоже будет горизонтальным.
При укладке плитки над дверями и окнами к стене необходимо закрепить направляющую рейку от края до края окна или двери, и укладывать плитку, опирая на эту рейку.
Почему лучше выбрать облицовку дома плиткой?
Конечно, проще было бы закатать все под сайдинг. И дешевле, и по трудозатратам меньше. Но, сайдинг не так долговечен и не настолько прочен, как хотелось бы. К тому же пеноблок, из которого построен дом, очень плохо держит дюбельные крепления, на которые необходимо крепить направляющие под сайдинг.
Обложить кирпичом? Хороший вариант, но не по карману. Хотя при закладке фундамента я оставил приступок под кирпич, но просчитав затраты, пришлось отбросить такой сценарий.
Вот поэтому вариант облицовки стен натуральной клинкерной плиткой оказался наиболее технологичным, так как приклеивая плитку к стене, я закрываю имеющиеся щели в стенах закрывая их от всех погодных явлений.
Можно было бы заштукатурить стену? Соглашусь, что эффект тот же. Но! Самостоятельно оштукатурить такую площадь стены, при этом не имея навыков, невозможно. Это могут сделать только профессионалы. При выборе варианта облицовки я обращался в подобные организации. Цена практически равнялась стоимости облицовки дома кирпичом.
Вариант штукатурки отпал сам собой. К тому же при оштукатуривании нужно учитывать затраты на выравнивание стен, покраску, которую придется периодически обновлять. Опять же, всегда имеет место вероятность отслоения штукатурки от стены. Появляется воздушная прослойка, в которой может начать расти плесень.
Особенности монтажа
Для начала убирают все элементы, которые будут препятствовать установке плит (кондиционеры, оконные ставни и пр.) С поверхности стен снимают старое облицовочное покрытие (если имеется), после чего их обрабатывают антисептическими составами и грунтовкой.
Далее следует процесс создания основания для качественной установки плит. Как говорилось выше, клинкерные модули могут крепиться на любые поверхности, но, если на стене имеются неровности, стыковать плиты будет очень сложно. В этом случае лучше сделать специальный каркас. Он может быть выполнен из дерева либо металлического профиля. Если для обрешетки стен были выбраны деревянные брусья, их необходимо обработать специальными пропитками, предотвращающими гниение древесины.
Для фиксации решетки на деревянный фасад используют обычные саморезы, если же основание из бетона, для надежности необходимо использовать перфоратор и дюбеля. Монтаж панелей начинается с угла нижнего ряда, модули устанавливаются на нижнюю часть планки и фиксируются дюбелями. Установка выполняется по кругу, приступать к следующему ряду можно только тогда, когда предыдущий закончен.
Швы между клинкерными панелями задуваются монтажной пеной, чтобы обеспечить герметичность и прочность всей конструкции.
Утепление фасадов
Стеновые поверхности под облицовку фасада дома клинкерной плиткой следует выровнять, при необходимости заштукатурить. Работы производятся только при сухой погоде.
Недопустимо намокание стен под укладку. Чтобы кладка была ровной, делается направляющая разметка. Для этого к цоколю крепится специальный маячный ряд. Идеально для маяка подойдет верхний край дверного проема.
Горизонтальный уровень контролируется с помощью строительного уровня. Металлический профиль фиксируется на отмеченной линии, которая в свою очередь станет начальной планкой. Тогда нижний ряд не опустится под своим весом. Через каждые два — три ряда надо проводить контроль шнуром горизонтальных линий. Вертикальные линии проверяются отвесами.
На следующем этапе готовится клей. Прекрасно себя зарекомендовали для укладки облицовочной клинкерной плитки для фасада следующие сухие смеси:
- Цемент марки М500
- «Ceresit CM 17».
Отделка фасада дома клинкерной плиткой
Данные изделия очень часто применяют во внешнем оформлении строений. Клинкер способен не только придать фасаду частного дома эстетичности, но и стать отличной защитой от негативных воздействий.
Плиточный материал, укладывается на заранее подготовленную и выровненную плоскость и довольно реалистично имитирует кирпичную кладку.
На фото частный дом с фасадом, облицованным клинкерной плиткой песочного оттенка.
Подобная фасадная облицовка отличается простым уходом, не накапливает на себя пыль и не подвержена распространению мха, что позволяет надолго сохранить чистый и аккуратный внешний облик загородного коттеджа.
Для внешнего оформления стен и фундамента, как правило, выбирают более прочные модели, обладающие большой толщиной.
На фото клинкерная уличная плитка в оформлении фасада загородного коттеджа.
Фото облицовки крыльца
Уличное крыльцо и лестничные ступени, особенно подвержены частым механическим нагрузкам, перепадам температуры и различным погодным условиям. В таком случае клинкерная плитка представляет собой наиболее подходящий вариант наружной облицовки, способный выдерживать подобные воздействия.
На фото уличное крыльцо с наружной клинкерной облицовкой прямоугольной формы.
Шероховатый клинкер имеет достаточно высокий показатель сцепления с поверхностью, за счет чего обеспечивает устойчивость и безопасное передвижение даже в случае появления незначительной наледи. Также этому могут поспособствовать специальные рельефные бугорки или насечки, расположенные на изделии.
На фото клинкер кирпичного оттенка в оформлении лестничных ступенек.
Примеры клинкерной плитки на балконе
Данная отделка позволяет привнести в балконное пространство домашнего уюта, теплоты и сформировать в нем потрясающую комфортную атмосферу.
На фото лоджия со стенами, облицованными темной клинкерной плиткой под кирпич.
В оформлении балкона или лоджии применяют, как напольную, так и настенную клинкерную плитку. Например, очень часто здесь встречаются изделия под кирпич, которые всегда смотрятся натурально и естественно.
На фото клинкерная плиточная отделка светлого оттенка на балконе.
Идеи для пола на улице
Тротуарный клинкер является прекрасным решением для мощения дорожек во дворе и благоустройства окружающего пространства на улице, например, веранды, террасы или зоны вокруг бассейнов.
Тропинки, декорированные материалом неяркого оттенка или обожженной плиткой в коричневых, серых и графитовых оттенках, с различной раскладкой, станут универсальным и элегантным дополнением любого ландшафта.
Отделка окон и дверей
Прямые или угловые плиточные элементы, прекрасно подходят для обрамления пространства вокруг дверей, порога или откосов, подобное оформление также применяют для отделки оконных проемов или подоконников. Таким образом, получается задать окружающему дизайну индивидуальный стиль.
На фото подоконник, выполненный из клинкерной плитки черного цвета.
Забор
Данное отделочное решение часто используют в отделке столбов, цоколей или всей плоскости забора. Клинкер отлично комбинируется с другими материалами, например, кирпичом, диким камнем, кованым металлом, гофролистами и прочим.
Материалы для изготовления панелей
Производители предлагают разные основы панелей под кирпич, применяемых для отделки фасадов.
Виниловые или пластиковые фасадные панели. Благодаря способу производства имитация кирпича в данном случае выполнена полностью. Кирпич из пенопласта имеет даже шероховатость и трещины, характерные для настоящего кирпича. Изготавливаются двух видов – стеновые и цокольные (с более жесткой структурой).
Облицовка дома панелями под кирпич, изготовленными из металла, характерна для промышленных зданий. Связано это с большой массой, усиливающей нагрузку на фундамент.
Цементно-стружечный материал позволяют облицовывать здания различных типов (и жилые дома, и промышленные сооружения). В состав входит цемент и волокна целлюлозы. Это придает прочность и надежность панелям. Фасад дома под кирпич, обшитый панелями данного вида, устойчив к ультрафиолету, теплу, насекомым и микроорганизмам, не гниет. Выдерживает воздействие воды и влаги. Фрезеровка материала позволяет добиться естественного вида, тождественного клинкерному кирпичу. Фиброцементные плиты способны выдерживать до 150 циклов.
Особенности материала
Фасадная панель под кирпич обладает рядом особенностей и преимуществ перед другими материалами, используемыми для отделки наружной части сооружения.
Небольшой вес материала. Это упрощает монтаж стеновых панелей под кирпич. Нагрузка на цоколь при этом увеличивается незначительно. Соответственно, нет необходимости дополнительно укреплять фундамент и проводить земляные работы.
Простота использования облицовочных панелей под кирпич — можно воплотить любые фантазии.
Декоративный кирпич очень сложно отличить от натурального, особенно с большого расстояния. Фасадные панели под кирпич рисунком не отличаются от кладки кирпича.
Панели под кирпич для наружной отделки обойдутся намного дешевле при ремонте в отличие от кирпичной кладки. Со временем всё приходит в негодность.
Выполнение расшивки
Через 3-5 дней после укладки клинкерного кирпича можно приступать к выполнению расшивки швов
Через 3-5 дней после укладки клинкерного кирпича можно приступать к выполнению расшивки швов. Для этого используется не такой раствор, как для кладки. Обычно это цементная смесь одного из двух видов:
- Белый раствор замешивается на основе портландцемента. Для этого одна часть такого цемента без добавок смешивается с 4 частями чистого речного песка фракцией 1-2 мм.
- Серый раствор также замешивается на портландцементе, но может иметь разные оттенки в зависимости от количества цемента и его окраски. Для приготовления этого раствора одна часть обычного цемента смешивается с 4 частями такого же песка, как и в первом случае. Для получения нужного оттенка добавляется белый портландцемент.
Советы по приготовлению раствора:
- Все ингредиенты необходимо перемешать не менее трёх раз, чтобы добиться однородной консистенции.
- Чтобы в растворе не было комков, все составляющие стоит просеять через мелкое сито с размером ячеек 2 мм.
- После смешивания ингредиентов смесь сбрызгивают водой для получения необходимой консистенции, напоминающей мокрую землю. Чтобы не испортить раствор, воду нужно не доливать, а сбрызгивать по чуть-чуть поверхность раствора. Чтобы убедиться, что раствор приготовлен правильно, необходимо скатать шарик. Если шарик не липнет к рукам, значит, смесь для расшивки приготовлена правильно.
https://youtube.com/watch?v=6zKUUg_fMxo
Особенности
Клинкер получается в процессе обжига при высоких температурах (1000-1600°С) специально отобранных тугоплавких сланцевых глин
Клинкер получается в процессе обжига при высоких температурах (1000-1600°С) специально отобранных тугоплавких сланцевых глин. Причём сырьё имеет однородный измельчённый состав фракцией 0,5-0,8 мм. Благодаря использованию вакуумного прессования и высоких температур спекания получается плотный однородный материал без пустот и остеклования. Прочность клинкерных изделий составляет 30-40 МПа и даже выше.
Клинкерный кирпич изготавливается в небольшой цветовой гамме, которая отличается природными натуральными оттенками от светло-бежевого до тёмно-коричневого. Для получения различных оттенков и цветов применяются натуральные пигменты, которые наносятся на обожжённый материал в два слоя и после этого подвергаются термической обработке под воздействием высоких температур (1100-1200°С).
Сфера применения клинкерных изделий довольно обширная:
- Этот материал чаще всего используется для облицовки фасадов построек различного назначения, начиная от частных домов и заканчивая торговыми и офисными зданиями.
- Из клинкерного кирпича получаются великолепные по красоте ограждения.
- Данный материал применяют при обустройстве цоколей зданий, колон и отдельных декоративных элементов фасадов.
- Дизайнеры довольно часто используют клинкерные изделия для оформления интерьеров помещений, например, этим кирпичом обкладывают камины, делают стойки, колонны, декорируют отдельные стены.
- Из тротуарного клинкера выполняют площадки, дорожки и отмостки.
Возведение фасадного слоя
Существует, как минимум, два способа кладки лицевого слоя: одновременно с кладкой основного несущего слоя или «обкладка» уже существующей стены. В первом случае в кладочные швы несущего слоя заводятся анкеры, располагаемые через каждые 2-3 ряда крупноформатных строительных камней. В клинкерном слое эти анкеры располагают в каждом 6-9 ряду.
Пример расположения анкеров.
Анкеры, используемые при создании клинкерного фасада, могут отличаться материалом и конструкцией. Они обеспечивают связь слоев трехслойной ограждающей конструкции и устойчивость наружного слоя. Существуют анкеры, предназначенные для заведения в кладку на широком шве и отдельные анкеры для тонкого шва.
В системах вентилируемого фасада анкеры, соединяющие несущую стену и облицовку, называют гибкими связями. И это справедливо. Такие анкеры не являются жесткими, благодаря чему фасадный слой имеет возможность работать независимо. Будучи внешним слоем, он в первую очередь подвергается температурным перепадам. Несущая стена, утепленная снаружи, всегда будет отличаться температурой и это приводит к несогласованности в динамике внутреннего и наружного слоя.

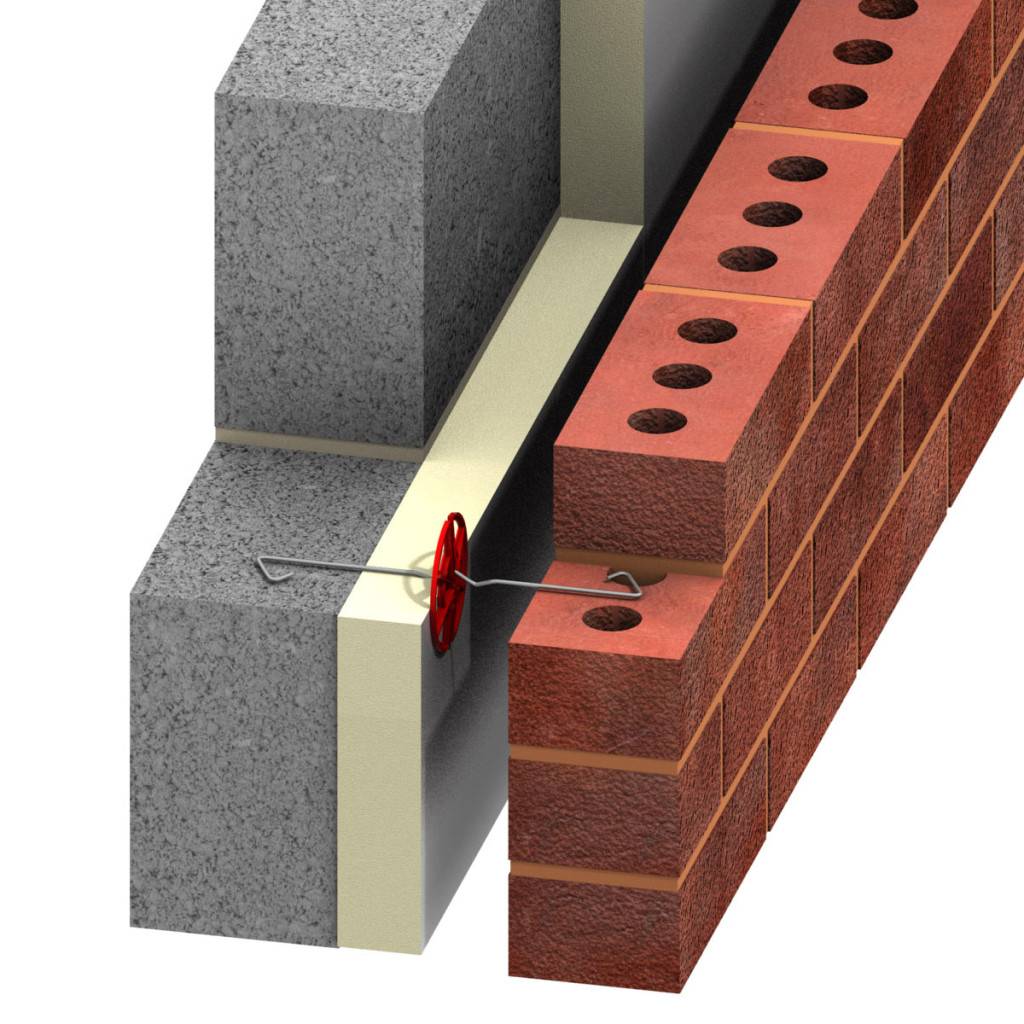

Анкер в толще кладки.
Анкеры для клинкерного фасада с вентиляционным зазором можно изготовить самостоятельно либо приобрести готовые изделия. Но лучше пользоваться готовыми, поскольку они имеют дожимные манжеты, необходимые для фиксации минеральной ваты и исключающие перекрытие ею вентиляционного зазора.
Дожимная манжета анкера.
При устройстве клинкерного фасада постфактум, т.е. после окончания кладки несущей стены, сначала монтируют анкеры, потом устанавливают утеплитель и кладут фасадный слой. Анкеры могут быть выпущены ещё на стадии возведения несущей стены. Если этого не было сделано сразу, то в стене высверливаются отверстия под анкеры, крепящиеся дюбельным способом. Надо сказать, что это крайне неудобный способ для стен из ячеистобетонных, керамических и прочих «легких» блоков, поскольку обычный крепеж в них не держится, а специальный – имеет более сложный способ установки и к тому же обходится дороже.
Облицовывая здания кирпичом, во избежание появления трещин на фасаде через каждые 12 м. полагается выполнять вертикальный деформационный шов. Это могут быть незаполненные вертикальны швы в кладке, которые конопатятся эластичным шнуром или заполняются фасадным герметиком. Деформационные швы также нужны и по горизонтали, в частности под крышей или под балконными плитами.
Кладку клинкера следует вести очень аккуратно, стремясь не запачкать лицевые грани раствором. Если нет достаточного опыта кладки, можно воспользоваться специальными приспособлениями для чистовой кладки. Эти приспособления к тому же экономят раствор.
Помимо обычного кладочного существуют растворы для одновременного формирования шва. Работать с такими растворами необходимо очень оперативно. Швы должны быть сформированы до того, как раствор начнет схватываться.
Во избежание появления высолов на кирпичном фасаде, кладку не следует вести в дождь. Кроме того, желательно накрывать неоконченную кладку полиэтиленом от осадков. В случае появления высолов пользуются кислотными смывками, а после высыхания стену покрывают специальными импрегнатами (пропитками). Существуют паропроницаемые составы для защиты клинкера в трехслойной стене.
Высолы выглядят как пятна белых и серых оттенков.
Высолы на стене также могут образовываться, если кладка велась на известковых растворах. Известь вымывается из швов дождем и оставляет на стене трудноудаляемые белесые пятна. Специалисты рекомендуют класть лицевой клинкерный слой на специальных растворах для клинкера, которые содержат добавки и модификаторы. Затирки (фуги) для швов тоже используются специальные.
Растворы для кладки клинкера и заполнения швов могут иметь различные цвета. Но наиболее выгодно пользоваться цветной фугой при кладке на бесцветные (серые) растворы. В продаже есть белые, черные, зеленые, желтые фуги. Это основные цвета, которые могут быть востребованы для затирки швов в клинкерной кладке.
Для получения наилучшего качества клинкерного фасада при выборе кладочных растворов и затирок необходимо руководствоваться также и свойствами самого клинкера. К примеру, кирпичи ручной формовки, обладающие относительно высоким водопоглощением, следует класть на соответствующие растворы. В противном случае возможны высолы.
Строительные материалы для стен и облицовки
В трехслойной стене с клинкерным фасадом несущий слой, как правило, выполняется из крупноформатных камней. Если несущая стена, утеплитель и фасадный слой выполняются параллельным процессом, то положение гибких связей в основной стене должны совпадать с рядами клинкера. Для этого нужно подобрать материалы соответствующим образом, да ещё и с учетом высоты кладочного шва.
Есть способы ведения кладки с вентзазором и при несовпадении рядности, но удобнее и легче выполнить фасад, когда связи находятся на одном уровне с кладочными швами. Чем короче будет гибкая связь, тем прочнее фиксация фасадного слоя.
Стандартные клинкерные кирпичи имеют высоту 50, 65 и 71 мм. Высота стеновых блоков должна быть кратной высоте кирпича с учётом швов. Только в таком случае кладочные швы совпадают. Отклонения до 20 мм могут нивелироваться небольшим изгибом анкеров. Но гнутся они только вверх. Вниз их можно отклонить только лишь на несколько миллиметров.
В данном случае на один ряд блоков приходится три ряда кирпича.
Подходящие строительные блоки имеют высоту 19-25 см в зависимости от высоты выбранного клинкера. Однако чтобы швы совпадали, необходимо очень точно вести кладку.
Если размеры строительных камней и клинкера не могут обеспечить совпадение швов обоих кладок, то анкеры лучше вкручивать или вбивать в уже возведенную стену. Но учтите, что в легких строительных камнях (пенобетон, газобетон, керамоблок, пустотные блоки) обычный крепеж плохо держится. Поэтому, возводя коробку дома из таких камней, необходимо постараться подобрать облицовку, размер которой позволил бы заводить анкеры в швы.
Трехслойная стена подразумевает различные виды утеплителя. При этом конструкция такой стены зависит от выбора утеплителя. Например, если это минеральная вата, то необходим вентиляционный зазор. Общая ширина такой стены при нормативном коэффициенте теплопередачи может достигать 48-53 см (ячеистобетонный блок толщиной 25 см – минеральная вата 10 – вентзазор 4 см – клинкер 12 см).
Применение полистирола позволяет сделать стену тоньше, но только на ширину вентзазора –3-4 см. С одной стороны выгоды от столь небольшого сужения стены немного, но если учесть, что общий фундамент будет уже на эти 3-4 см, то экономия выйдет существенной. Однако утепление пенополистиролом лишает стены «дыхания» и снижает экологию жилья.
Достоинства и недостатки материала
В пользу плитки говорит давность применения, первые экземпляры археологи обнаружили на раскопках руин Древнего Рима – уже тогда применялась глиняная плитка высокого обжига
В пользу плитки говорит давность применения, первые экземпляры археологи обнаружили на раскопках руин Древнего Рима – уже тогда применялась глиняная плитка высокого обжига. Самое удивительное, что фрагменты идеально сохранили цветовые и фактурные показатели. Сегодня же производственный процесс проходит с полным контролем этапов, а значит, продукция стала еще прочнее и лучше. Итак, плюсы керамики:
- Повышенная прочность, стойкость к истиранию, механическим воздействиям.
- Поверхность элементов сложно поцарапать из-за образования прочной корочки из глины.
- Неподверженность материала УФ-лучам, а значит, отделка фасада не выгорит даже под действием направленного солнечного света.
- Высокие морозостойкие показатели позволяют использовать продукцию в регионах с суровыми климатическими условиями.
- Повышенная плотность материала делает клинкерную отделку невосприимчивой к влаге, направленным потокам воды.
- Легкость веса материала позволяет применять его для отделки строений разной этажности, выполненных из любого материала, при этом нет необходимости закладывать дополнительный вес при расчете прочности фундаментной основы.
- Высокая скорость отделочных работ обусловлена простотой монтажа продукции.
- Посредством плитки легко выложить мозаику или создать эффект стены из кирпича – ограничений нет.
- Более высокая морозостойкость достигается низкопористой структурой плитки, которая намного меньше, чем у кирпича, что также обозначает невысокую теплопроводность, поэтому необходимо совмещать монтаж отделочного материала с утеплителем.
Широкая цветовая гамма имеет максимальное приближение к натуральным оттенкам, но в продаже есть плитка экзотических цветовых решений
- Широкая цветовая гамма имеет максимальное приближение к натуральным оттенкам, но в продаже есть плитка экзотических цветовых решений. Благодаря добавлению красящего пигмента в процессе промесса, цвет остается ярким и насыщенным в течение всего срока службы.
- Кроме плитки для отделки фасадов, выпускается ряд доборных элементов для декорирования углов, что облегчает процесс монтажа.
- Клинкер не подвержен бактериям, плесени, грибкам и прочим неприятностям, кроме того, материал имеет класс пожаробезпасности НГ – негорючий.
- Пористая структура обладает повышенной адгезией, но вот применять придется специальный клей.
Недостатки плитки немногочисленны:
- Невысокая сопротивляемость механическим нагрузкам, поэтому для облицовки стеновых панелей фасада промышленных зданий материал не подходит;
- Высокая цена.
Зато экономичность плитки и возможность применять для отделочных работ внутри дома искупают недостатки и дополняют достоинства.
