Отличительные черты фундамента на винтовых сваях

Какой фундамент лучше — свайный или ленточный

Ленточный фундамент прост и надежен для любой, даже самой громоздкой постройки, и его применяют на различных грунтах.

По сути это замкнутая часть и опора всех стен здания, и она погружена в грунт на заданную глубину.

Такой фундамент может быть изготовлен из следующих материалов:

  • Кирпич.
  • Камень.
  • Фундаментный блок.
  • Комбинированный способ.
  • Монолит из железобетона.

Последний способ наиболее распространен.

Плюсы:

  1. Надежность.
  2. Прочность.
  3. Отличные эксплуатационные показатели.
  4. Высокая устойчивость к нагрузкам. Лента выдерживает нагрузки, превышающие вес здания.
  5. Малый объем земляных работ.
  6. Всесезонность обустройства.
  7. Большой срок службы.

Присутствуют и некоторые минусы, свойственные любым конструкциям:

  • Большой собственный вес.
  • Возможно образование трещин или даже перелома фундамента в случае появления давления в определенной точке.
  • Немалые материальные затраты.
  • Велика трудоемкость работы.

Оба вида основания – как свайное, так и ленточное имеет свои достоинства и недостатки, и сделать правильный выбор можно только исходя из конкретных условий.

Выбирать следует, прежде всего, исходя из гидрогеологической ситуации на данном участке, сезонными изменениями грунтовых вод, типом рельефа и многими другими факторами. Исходя из всех параметров, и их сочетания осуществляется оптимальный выбор.

Несколько недостатков

Несмотря на большое количество положительных качеств, винтовые сваи имеют и отрицательные свойства, в числе которых следует указать:

  • невозможность возведения зданий и сооружений на каменистых и скальных грунтах;
  • ограничение несущей способности, определяемой одноэтажным строительством;
  • необходимость проведения мероприятий по защите свай от коррозии и блуждающих токов;
  • сложности с обустройством подвала или погреба под домом;
  • необходимость бетонирования внутренней полости труб и утепления пола.

Все сваи должны быть вкручены на глубину ниже точки промерзания грунта. Следовательно, необходимо обеспечить строгий контроль выполнения монтажных работ нанятой бригадой.

Монтаж свайно-винтового фундамента своими руками

Установка свайно-винтового фундамента выполняется в несколько этапов:

  1. Разметка участка.
  2. Погружение и выравнивание свай.
  3. Заливка бетоном.
  4. Обвязка ростверком.

Разметка СВФ не представляет особых затруднений – поскольку земляные работы отсутствуют, достаточно наметить оси стен, перегородок и дополнительных конструкций либо оборудования. Это выполняется путем установки колышков немного дальше углов будущего строения, между которыми натягиваются шнуры. Можно использовать 2 колышка с горизонтальной перемычкой и между ними натянуть две нити по наружным размерам свай.

Фото 8. Разметка мест установки свай

Остальные этапы нуждаются в более тщательном рассмотрении.

Вкручивание свай и их выравнивание относительно горизонтальной плоскости

Технология ввинчивания свай не зависит от разновидности лопастей, наконечников и особенностей грунта:

  • Подготовка направляющих приямков – для этого можно использовать ручной или мотобур. Скважины делаются на глубину до 0,5-0,7 м и диаметром немного меньше, чем лопасти. Это позволяют более точно позиционировать трубы и облегчить их вкручивания в грунт.
  • Ввинчивание – в специальные отверстия в сваях продевается лом или длинная толстостенная труба подходящего диаметра и силами 2-х рабочих выполняется их вкручивание в грунт путем передвижения по кругу. Третий человек в это время контролирует вертикальный уровень сваи с помощью строительного уровня.

Фото 9. Погружение свайных опор фундамента вручную

Погружение может осуществляться и механическим способом, но для этого требуется специальное оборудование.

Фото 10. Вкручивание винтовых свай механическим способом

Технология устройства свайно-винтового фундамента предполагает необходимость обвязки свай ростверком (деревянными, металлическими или бетонными балками), который будет устанавливаться на оголовках. Поэтому все выступающие над поверхностью земли свайные опоры должны находиться в единой горизонтальной плоскости.

Выравнивание свай осуществляется следующим образом:

  • Разметка единого горизонтального уровня на всех трубах – для этого можно использовать лазерный или водяной уровень.
  • Обрезка трубы по разметке – выполняется с помощью болгарки.

Фото 11. Процесс обрезки винтовых опор

Подробная инструкция по монтажу свайно-винтового основания рассмотрена в следующем видео:

Заливка бетоном

Эксперты настоятельно рекомендуют выполнять монтаж свайно-винтового фундамента с заливкой полостей труб бетоном. Это обусловлено склонностью труб к образованию конденсата на внутренних поверхностях даже при условии абсолютно герметичной приварки оголовков. А заполнение полости бетоном позволяет предупредить этот эффект и увеличить пространственную жесткость конструкции.

Фото 12. Заливка свай бетоном

Обвязка свай ростверком

Как правило, ростверк сооружается на высоте 0,5-0,7 м от поверхности земли. Для этого могут применяться деревянные и металлические балки. Также обвязка может быть выполнена путем заливки монолитной железобетонной ленты.

Технология обвязки свай разными материалами:

  • Железобетон – стоит дороже по сравнению с другими видами обвязки, но позволяет возводить даже здания даже из кирпича. Техника работ заключается в сборке опалубки, изготовлении армирующего каркаса, его связке со сваями с помощью рифленой арматуры и последующем бетонировании.

    Фото 13. Свайное основание с железобетонным ростверком

  • Деревянные балки – применяются преимущественно при строительстве брусовых, бревенчатых и каркасных домов. Технология работ предполагает необходимость приваривания плоских оголовков для крепления бруса. Балки между собой соединяются в полдерева и фиксируются к оголовкам с помощью саморезов, болтов или гвоздей.

    Фото 14. Свайный фундамент с обвязкой из деревянных балок

  • Металлические балки – для обвязки обычно применяются швеллеры, которые крепятся тоже к оголовкам, но при помощи сварки.

    Фото 15. Обвязка свай с применением стального швеллера

Как видите, сделать винтовой фундамент своими руками вполне реально и для этого необязательно привлекать бригаду строителей и нанимать спецтехнику. Главное здесь – правильно определить глубину залегания плотных несущих пластов, шаг установки свай и их количество.

Брус обрезной 200х200х6000 ГОСТ 1-й сорт СофриноБрус изготавливается из сосны и ели — хвойных пород с естественной влажностью 20-30%.

От 11500 руб/м³Подробнее

Брус обрезной 150х150х6000 ГОСТ 1-й сорт СофриноБрус изготавливается из сосны и ели — хвойных пород с естественной влажностью 20-30%.

От 11500 руб/м³Подробнее

Брус обрезной 200х200х6000 ГОСТ 1-й сорт Софрино

Брус обрезной 150х150х6000 ГОСТ 1-й сорт Софрино

Виды винтовых свай для фундамента

Кажущаяся на первый взгляд простота изготовления фундамента из свай таит в себе сложность их выбора. Главный критерий – диаметр. Естественно, и выдерживаемая нагрузка также зависит от этого показателя.

Для безошибочного выбора диаметра предварительно требуется определиться с типом строения. Что это будет – каркасный дом для постоянного проживания с несколькими комнатами и мансардным этажом или небольшое дачное строение облегченного типа.

В зависимости от ожидаемой нагрузки, расчет которой делают при составлении проекта дома, и выбирают диаметр свай

Кроме этого, следует брать во внимание породу грунта на участке строительства. Сыпучесть и мягкость песчаной породы компенсируют лишь опоры максимального диаметра

Также следует отнестись серьезно и к особенностям климата местности, где планируется строительство каркасного дома, среднему показателю осадков

Это обстоятельство важно при учете увеличения нагрузки на кровлю и всю конструкцию в целом в случае обильного снегопада

Кроме разницы в диаметре, винтовые сваи разнятся в зависимости от используемых при их изготовлении типов наконечников. Различают наконечники сварного и литого типов.

Виды

Существуют различные варианты конструкции свай. Они делятся на категории по различным признакам.

Используемый материал:

  • Деревянные. Используются ошкуренные бревна с заостренным концом. При погружении на свободный торец одевают специальный оголовок, защищающий его от расклепывания. Устанавливаются только забивным способом, имеют относительно малую длину. В последнее время практически вышли из употребления из-за низких эксплуатационных качеств древесины, но еще кое-где встречаются в частном строительстве. Отчасти это вызвано коротким периодом службы — около 30-40 лет.
  • Железобетонные. Наиболее распространенные и эффективные опоры. Используются как в частном, так и в промышленном строительстве. Изготавливаются на специализированных предприятиях, оборудуются напряженной продольной арматурой с высоким коэффициентом устойчивости к деформации. Бетон, применяемый для отливки, содержит водоотталкивающие и термоустойчивые добавки, дающие сваям возможность хорошо переносить контакт с влагой и повышенную морозостойкость. Существуют также буронабивные сваи, которые отливаются из бетона непосредственно на площадке. Они имеют меньшую глубину погружения и прочность, но доступны для самостоятельного монтажа. Срок службы Ж/Б свай достигает 150 лет (иногда и больше).
  • Металлические сваи. Специального производства забивных металлических свай нет. Изготавливаются только винтовые сваи, представляющие собой трубу с острым наконечником и спиралеобразными режущими лопастями. Погружение винтовых свай производится путем завинчивания в грунт наподобие шурупов. В качестве забивных свай используются различные виды прочных труб или изделия металлопроката — швеллер, двутавр, рельс и т.д. Срок службы металлических свай составляет 50-75 лет.

По типу передачи нагрузки:

  • Сваи-стойки. Они опираются непосредственно на плотные глубинные слои грунта. Глубина погружения зависит только от морфологии слоев, условий рельефа и прочих геологических факторов. Способны обеспечить максимальную несущую способность и устойчивость здания.
  • Висячие сваи. Удерживаются в грунте за счет силы трения между грунтом и боковыми стенками, а также вследствие уплотнения грунта под острием. На буронабивных скважинах принято делать подушку большего диаметра, образующую род подставки. Она повышает площадь опоры и увеличивает несущую способность сваи.

По конструкции:

  • Монолитные. Это все виды забивных свай.
  • Оболочечные. Представляют собой полую водонепроницаемую оболочку (опалубку), в которую устанавливается арматурный каркас и заливается бетон. Изготавливаются непосредственно на площадке, удобны при самостоятельном строительстве.

ВАЖНО!

Разновидностей свай очень много, но большую часть составляют забивные Ж/Б образцы, обладающие наиболее удачным набором эксплуатационных качеств и изготовленные с соблюдением технологических требований.

Согласно СП 50-102-2003

п. 15.2.24 Погружение винтовых и бурозавинчиваемых свай рекомендуется производить с помощью буровых установок типа СО-2, СО-1200 или специальных установок, развивающих крутящий момент не менее 32000 Н·м.

В процессе погружения свай через каждые 0,5 м должны фиксироваться и заноситься в журнал продолжительность погружения сваи и значения крутящего момента.

15.2.25 В целях минимального нарушения структуры грунта при погружении винтовых и бурозавинчиваемых свай и сокращения времени погружения значение осевой пригрузки должно приниматься в зависимости от плотности проходимого грунта. Осевую пригрузку корректируют таким образом, чтобы коэффициент погружения сваи  kп, вычисляемый как отношение теоретического числа оборотов сваи на 0,5 м ее погружения nт  к фактическому числу оборотов n, определяемому путем умножения скорости вращения выходного вала установки для погружения на продолжительность погружения сваи на 0,5 м, был возможно ближе к 1.

Примечание — Теоретическое число оборотов сваи на 0,5 м ее  погружения nт определяют путем деления Δl =0.5  м на шаг спирали (винтовой лопасти).

15.2.26 При соответствующем обосновании расчетом и согласовании с проектной организацией допускается изменение расположения винтовых и бурозавинчиваемых свай с глухим наконечником в процессе производства работ (извлечение свай при встрече с местными скоплениями галечника, крупными валунами и т.п. и повторное погружение свай).

В подобных случаях (наличие включений) допускается применение лидерных скважин диаметром, не менее чем на 0.1d  меньшим диаметра ствола сваи d , и расположением их забоя не менее чем на 1 м выше отметки расположения нижних концов свай.

15.5.9 В состав показателей, контролируемых при устройстве фундаментов из винтовых и бурозавинчиваемых свай с глухим наконечником, входят те же показатели, что и при устройстве фундаментных конструкций из забивных, вибропогружаемых и вдавливаемых свай. Показатели и допустимые отклонения для них должны приниматься по 15.5.7.

15.5.7 В состав основных показателей, контролируемых при устройстве фундаментов из забивных, вибропогружаемых, вдавливаемых и завинчиваемых свай, входят их положение в плане, отметки голов и вертикальность оси свай.

Предельные отклонения фактического положения свай в плане от проектного при:

  • однорядном расположении свай поперек оси свайного ряда составляют ±0,2d  ( d — диаметр или сторона сечения свай), а вдоль оси ряда ±0,3d;
  • для кустов и лент с расположением в два и три ряда ±0,2d — для крайних свай поперек оси свайного ряда и  ±0,3d — для остальных свай и крайних свай вдоль оси свайного ряда;
  • для сплошного свайного поля ±0,2d  для крайних свай и  ±0,4d — для средних свай.

Предельные отклонения фактических отметок голов свай от проектных при монолитном ростверке или плите составляют ±3 см, при сборном ростверке ±1 см, а в безростверковом фундаменте со сборным оголовком ±5 см.

Предельные отклонения осей погруженных свай от вертикали составляют ±2% их длины.

Основные плюсы свайно-винтового фундамента

Отдавая свое предпочтение тому или иному типу фундамента, наш выбор всегда основывается на его положительных качествах, поэтому давайте с них и начнем.

1. Стоимость фундамента

Точной цифры, на сколько свайно-винтовой фундамент обойдется дешевле, чем другие типы, на вскидку Вам никто не скажет, потому что необходимо учитывать множество факторов, начиная от глубины заложения, и заканчивая весом и размером самой постройки. Но, как показывает практика, выгода начинается от 20-40%, по сравнению со столбчатым и мелкозаглубленным ленточным фундаментом, а если сравнивать его с заглубленным ленточным или монолитной плитой, то здесь цена уже может отличаться в несколько раз, а в наше время — это огромный плюс.

2. Легкость и удобство монтажа

Монтаж свайно-винтового фундамента настолько прост, что его можно осуществить своими руками, без применения спецтехники и дорогостоящих инструментов, прибегнув лишь к помощи друзей или родственников.

Как правило, достаточно 3 человек, чтобы без проблем осуществить монтаж.

3. Очень быстрый монтаж винтовых свай

Значительный плюс винтовых свай, потому что в большинстве случаев, монтаж фундамента осуществляется за 1-2 дня. В то время, как другие типы фундамента, включающие в себя такие этапы, как копку, армирование, устройство опалубки и заливку бетона, займет гораздо больше времени, сил и средств.

Но стоит помнить, что время монтажа полностью зависит от профессионализма работников, грунта и глубины заложения винтовых свай.

4. Уклон на участке – не помеха для свайно-винтового фундамента

Каким бы ни был уклон на Вашем участке, он не будет проблемой для монтажа свайно-винтового фундамента. Большая разница в высоте (5-8 метров), может стать практически не преодолимой преградой для железобетонных типов фундамента, а свайно-винтовой – с этой задачей справиться.

Тут стоит отметить, что другой тип фундамента, например ленточный, с этой задачей тоже может справиться, но это обойдеться Вам в несколько раз дороже.

5. Чистый участок после заложения фундамента

В процессе заложения фундамента, на участке не будет лишних отходов и грязи, таких как выкопанный грунт, пролитый бетон, следы от техники на газоне и т.д. Хоть и не такой значительный, но все же плюс.

Закладывая фундамент на винтовых сваях, Вам не придется думать, куда деть лишний грунт, как очистить участок

6. Монтаж в любое время года

В отличие от бетонных и железобетонных фундаментов, устройство которых в зимний период предусматривает дополнительные затраты на прогрев бетона, противоморозные добавки и т.д., монтаж винтовых свай можно производить практически при любой температуре воздуха и без дополнительных затрат. Тем более, все знают, что строительство зимой гораздо дешевле.

7. Теплый пол в доме

Особенность этого фундамента такова, что между грунтом и полом дома присутствует приличная прослойка воздуха, а как известно, воздух – хороший теплоизолятор. Таким образом, если сравнивать полы по грунту, и полы «висящие в воздухе», то теплее будут вторые, при одинаковых затратах. А это уже значительный плюс в пользу винтовых свай.

8. Быстрая готовность

Если бетонные фундаменты предусматривают затвердевание в течение 28 суток, а также время для усадки, перед тем, как начнется монтаж стен, то свайно-винтовой фундамент, готов к расчетным нагрузкам сразу после монтажа.

9. Простота наращивания фундамента

В случае, когда Вам необходимо, по каким-либо причинам, после монтажа винтовых свай, немного изменить проект дома, планировку, или просто пристроить что-либо, нарастить свайно-винтовой фундамент не составит особого труда. Что не всегда возможно сделать без значительных затрат с другими видами фундаментов.

10. Несложный ремонт фундамента

От некачественных материалов, неправильного монтажа, да и вообще неквалифицированных специалистов – не застрахован никто. Так вот, если по какой-либо причине, винтовая свая лопнет, то ее легко будет заменить, даже если дом уже будет построен. А вот если лопнет ленточный или плитный фундамент, то ремонт обойдется Вам в очень большую сумму.

11. Не тянет влагу из грунта

Благодаря тому, что связь дома с грунтом осуществляется только через металлические сваи, влага, расположенная в земле, никаким образом не сможет проникнуть ни в стены, ни в пол Вашего дома.

Вот мы и рассмотрели все основные плюсы свайно-винтовых фундаментов. Как видно, их огромное количество, большинство из которых могут стать весомым аргументом в пользу винтовых свай при выборе фундамента под дом.

Теплота пола

Есть мнение, что бетонный фундамент позволит забыть о холодных полах, а винтовые сваи будут постоянно продуваться. Это не так, и вот почему:

  • Бетон обладает высокими показателями теплопроводности, поэтому все накопленное тепло он также быстро теряет.
  • Так как его теплопроводность выше, чем у грунта, то и промерзать он будет быстрее, а значит будет и охлаждать пол в доме.
  • Если во время укладки фундамента не подготовить слой гидроизоляции, то бетонная конструкция будет еще и постоянно намокать. А значит и пол будет еще холоднее.

Таким образом бетонный фундамент становится лишь преградой для ветра. Но он никак не сделает пол теплее. Таких же результатов можно добиться, зашив сваи. Кроме этого винтовые сваи позволяют обустроить более простую вентиляционную систему. Значит, земля будет суше, а пол теплее.

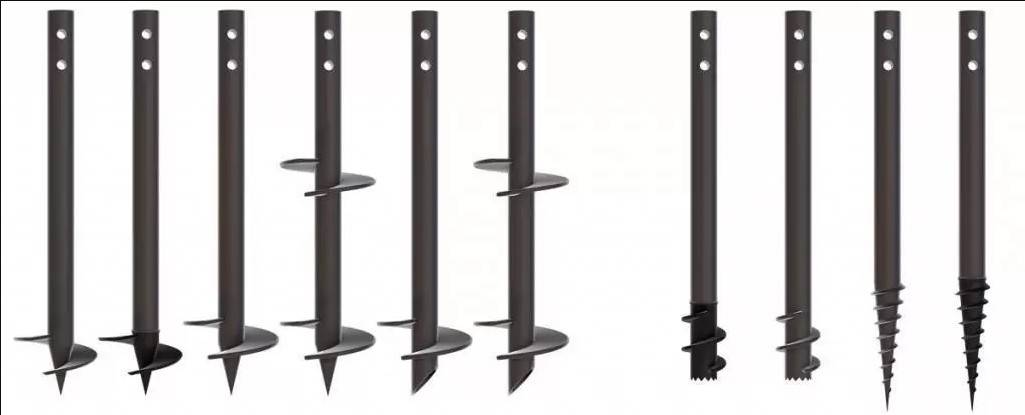

Виды опор

Рассмотрим, какие виды винтовых опор используются в современном строительстве:

По области применения

Использование этого типа фундамента ведется гораздо шире, чем это может показаться на первый взгляд.

Винтовые сваи успешно применяются в следующих областях:

  • Капитальное строительство.
  • Индивидуальное жилое строительство.
  • Мосты, причалы, прочие гидротехнические сооружения.
  • Несущие опоры ЛЭП, мачты и т.п.
  • Ангары.
  • Теплицы.
  • Заборы или ограждения и т.д.

Рост популярности этого типа основания значительно расширил область применения, и этот процесс еще не закончен.

Размеры

Используются стальные трубы разных диаметров. Наиболее распространены трубы 108 мм, этот размер обеспечивает достаточно высокую несущую способность при хорошем вхождении в грунт.

Общий диапазон диаметров труб находится в пределах 57-219 мм, но в некоторых случаях используются и более толстые опоры.

В частном домостроении трубы более 159 мм не используются из-за сложности погружения.

Длина труб также имеет много вариантов. Существуют типоразмеры от 1650 до 9000 мм, используемые в соответствующих условиях.

Чем меньше прочность и плотность грунта, тем длиннее должен быть ствол.

Количество лопастей

Существуют одно- и многолопастные конструкции. Однолопастные используются на относительно надежных грунтах.

Превышение нагрузки или реверс сваи при установке приводят к потере сцепления с грунтом.

Для ответственных построек на слабонесущих грунтах используют многолопастные сваи, которые демонстрируют большую устойчивость к возможным нагрузкам.

Кроме того, увеличение количества лопастей позволяет уменьшить диаметр ствола, что облегчает погружение.

При этом, толщина стенок должна обеспечивать необходимую жесткость.

Наконечники

Наконечник принимает на себя нагрузку при погружении, что выдвигает довольно жесткие требования к его конструкции.

Существуют:

  • Сварные наконечники. Изготавливаются путем заужения диаметра трубы путем удаления клиновидных участков и соединения полученных фрагментов в конус. Швы свариваются и образуется заостренный конец. Применяются для относительно слабых, мягких грунтов.
  • Литые наконечники. Изготавливаются (отливаются) отдельно и прикрепляются к трубе. Обладают большой толщиной, способны разрушать встречающиеся препятствия. Используются на плотных и сложных грунтах.

Материал изготовления

Используются разные марки стали — от обычной Ст 3, до более прочной Ст 20.

Для применения в сильноагрессивных грунтах с большими нагрузками и возможностью электростатической коррозии используются прочные марки стали 30 ХМА и 09Г2С.

Тип защитного покрытия

Наиболее эффективным покрытием считается нанесение слоя цинка. При этом, сам материал должен быть достаточно устойчивым к возникновению коррозии.

Полимерные материалы, нанесенные на сваи, стираются при погружении и свою задачу выполнить не могут.

Они необходимы только для защиты наружной части опор и требуют периодического обновления.

Многие инженеры предлагают свои варианты защиты, от мастик до нанесения слоя резины, но большого распространения эти методы пока не получили.

Особенности погружения

Винтовые конструкции могут погружаться в землю с помощью специальной техники или вручную. Второй вариант используется даже чаще, потому что существует сразу несколько способов, как можно сделать ручное ввинчивание удобнее. Рычаги здесь приделываются в:

  • Отверстия, которые просверливаются коронкой или провариваются.
  • Петли, приваривающиеся в верхней части, а потом срезающиеся.
  • Захваты, похожие на трубные ключи с плашками.

А для погружения свай нужно опираться на следующую технологию:

  1. Рассчитать количество свай, их параметры, учитывая нагрузку на фундамент.
  2. Проверить твердость грунта, количество сточной воды, рыхлость грунта, кислотность почв и другие параметры, которые повлияют на выбор.
  3. Нанести разметку на участке, чтобы знать, куда помещать столбы.
  4. Сформировать лунки с глубиной не более 20–30 см.
  5. Установив столб в лунку, можно приступать к его вкручиванию. Для этого в угол вставляют два стержня, которые создадут рычаг для кручения. Чем длиннее стержни, тем лучше.
  6. Пока два человека вкручивают сваю, еще один должен наблюдать, чтобы она не отклонялась и вкручивалась ровно. Отклонение допускается не более, чем на 2 градуса. Если в процессе ввинчивания столб столкнулся с препятствием, лучше вытащить его и ввинтить в другом месте, не пытаясь пробить мешающий элемент — он может повредить винтовую часть.
  7. Завинчивание продолжается, пока свайная конструкция не погрузится хотя бы на 1 м.

Заливать металлические столбы бетоном не обязательно, особенно если их предполагается использовать не раз. Но благодаря бетону пустое место между лункой и столбом заполняется, защищая столб от коррозии. Наружная часть покрывается эмалью по ржавчине.

Где применяются винтовые сваи

Винтовые сваи из стали применяются для 4-х типов фундамента:

  1. Опоры устанавливаются под каждым несущим элементом каркасного дома.
  2. Обустраивается свайная лента, представляющая собой стальной или железобетонный ростверк.
  3. Обустраивается свайное поле, которое затем заливается железобетоном.
  4. Возведение одиночных опор. Используется для строительства пристроек или некоторых элементов дома.

Свайно-винтовой фундамент считается лучшим для монтажа ограждений.

Диаметр металлической сваи и размер лопасти учитывается при целевом применении.

  • Если возводятся легкие ограждения и отдельные столбы – диаметр 76 мм.

Лучшая несущая способность у двухвинтовых свай, имеющих нижний литой наконечник. Сваи вначале ввинчиваются в грунт, а потом в их внутреннюю полость вливается бетонная смесь. Армирования не требуется.

Свайно-винтовое фундаментное основание – это лучшее решение при строительстве на пучинистой почве, на участках с высоким уровнем грунтовых вод и заболоченных районах.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
