Что понадобится для проводки электричества к розеткам?
Чтобы сделать электропроводку в ванной комнате к розеткам, нужен отдельный автомат в 25 А, который выдерживает напряжение в 5500 Вт. Если взять с мощностью поменьше, его может выбивать. Ведь одна стиральная машинка потребляет до 2500 Вт в час.
УЗО для розеток в ванной тоже чаще всего устанавливают отдельное. Его номинальный ток должен быть равен или чуть больше мощности автомата. Например, для автомата в 25 А подойдет УЗО в 30 мА. Если установить УЗО с меньшим номинальным током, оно будет часто и без причины срабатывать. А с большим – не сработает даже в случае утечки.
Если номинальный ток нагрузки УЗО намного больше мощности автомата, может ударить током. Еще вам потребуется монтажная коробка с задней стенкой для разводки проводов и кабель NYM с заземлением и сечением 2,5 (3*2,5). Тоньше будет перегреваться, а толще ни к чему.
Инструменты
Перед началом работ нужно обзавестись некоторыми инструментами, а именно:
- штроборезом, дрелью или перфоратором;
- отвертками крестового и шлицевого типа, а также отверткой-пробником;
- рулеткой не менее пяти метров;
- уровнем;
- зубилом с молотком;
- плоскогубцами;
- изолентой и ножом.

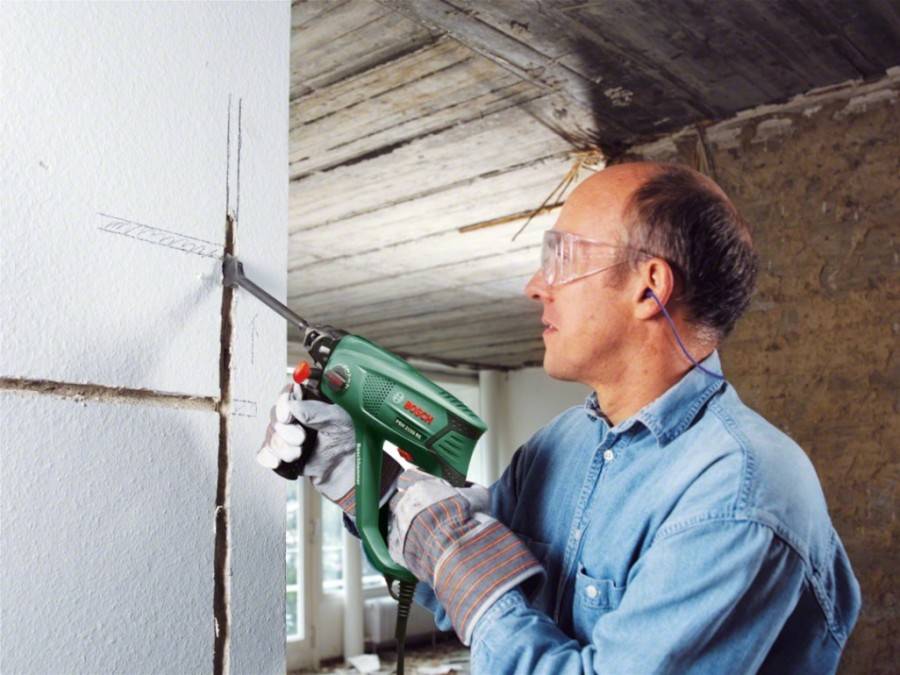

Если в некоторых местах нет возможности пользоваться штроборезом или перфоратором, можно проделать штробы (полости) с помощью молотка и зубила.
Материалы

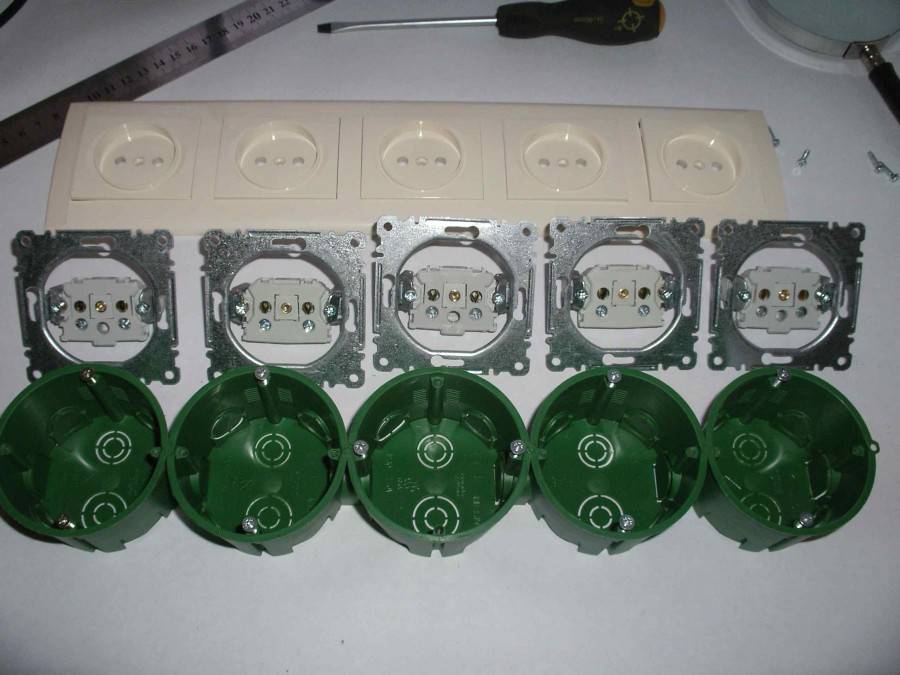

Желательно использовать только медные провода сечением 2,5 мм, с тройной изоляцией; Гофрированные рукава; влагозащищенные розетки и выключатели, лампы для освещения; автоматы – выключатели.
Схема укладки труб в ванной
Техническая схема разводки водопровода в ванной
После того как вы определились с количеством оборудования и местом их приблизительной установки, перед тем как сделать разводку в ванной необходимо всё это оборудование приобрести, детально изучить их инструкции по подключению и записать габаритные размеры. Далее сделайте пометки в ванном помещении и условно обозначьте места расположения этих предметов для наглядности.
На следующем этапе создается схема разводки труб в ванной на обычном листе бумаги. Создавая предварительный план, для того чтоб избежать различных ошибок и не усложнять процесс монтажа, рекомендуется пользоваться специальными правилами разводки. В этих правилах рекомендуется:
- подводка труб в ванной (по возможности) должна иметь как можно меньше пересекающихся между собой магистралей;
- в случае с открытой укладкой, старайтесь систему водопровода укладывать вместе с трубами канализации максимально близко, это позволит уменьшить оббьем скрывающего короба;
- при составлении плана, разводка в ванной комнате должна обеспечивать свободный доступ ко всем соединениям с установленными гибкими шлангами;
- старайтесь основные трубы укладывать на полу, а отводящие магистрали к потребителям направлять вертикально вверх не допуская косых линий.
Если вы будете проделывать всю работу самостоятельно, то старайтесь сделать так, чтоб прокладка сантехники в ванной была максимально простой и с минимальным количеством соединений.
Визуальная схема разводки
После того как схема составлена и все места установки потребителей определены, можно приступать к проделыванию канавок в стенах и укладке водопроводных магистралей. Разводка воды в ванной комнате с использованием ПВХ труб может проводиться в обоих направлениях, от крайнего потребителя к стояку или от основного стояка к потребителю. Для качественного соединения нам потребуется специальный паяльник для горячей прессовки, если мы не делаем разводку труб в ванной на коммерческой основе, то такой инструмент покупать совсем не обязательно, можно просто взять его в аренду.
https://youtube.com/watch?v=8jOI8k-KkUk
Ниже представлено фото современного и дорогого и надежного способа разводки сантехники трубами REHAU Stabil (Pink) и медью, с применением коллекторной системы, фильтров очистки, КФРД, проточного водонагревателя и системы защиты от протечек.
Разводка сантехники трубами Rehau
Полезные советы по электромонтажу в ванной
Перед установкой крупного и мощного оборудования необходимо подумать, а нужна ли для подключения розетка. Предположим, для работы бойлера с мощностью 3,5-5,5 кВт, функционирующего в постоянном режиме, лучше использовать не обычную силовую розетку, а прямое подключение с отдельным автоматом.
Чтобы защитить электроточки от попадания воды при купании, их можно разместить в нишах, за перегородками и даже в шкафах
Если в ванной установлена раковина со столешницей, то можно рассмотреть интересное и удобное решение со скрытым модулем. Блок розеток спрятан в столе, а наружу выходит только элемент, за который его можно легко достать наружу.
Главное преимущество выдвижного модуля – стопроцентная защита от воды, но при условии своевременной маскировки.
Линию, идущую в ванну комнату, нужно обязательно оборудовать УЗО, а каждый мощный прибор – отдельным автоматом защиты. Так, при поломке одного прибора остальные линии будут работать в обычном режиме.
Выносные и выдвижные «колонны» и «книжки» активно применяют в офисах и на кухнях, однако для оснащения ванной комнаты они также подходят
Развод кабеля в помещении
Как правило разводка практически всегда начинается с составления схемы. Далее, потребуется предварительный расчет для закупки необходимого количества электрической проводки, и необходимой фурнитуры. После чего можно приступать к обозначению на стене специальных разметок и приступать к штроблению стен.

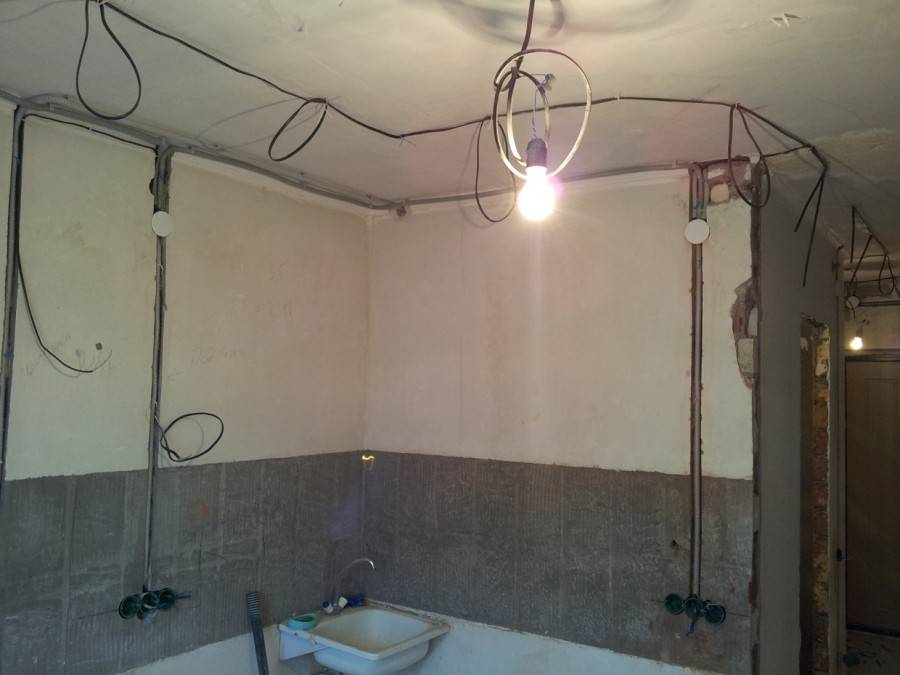

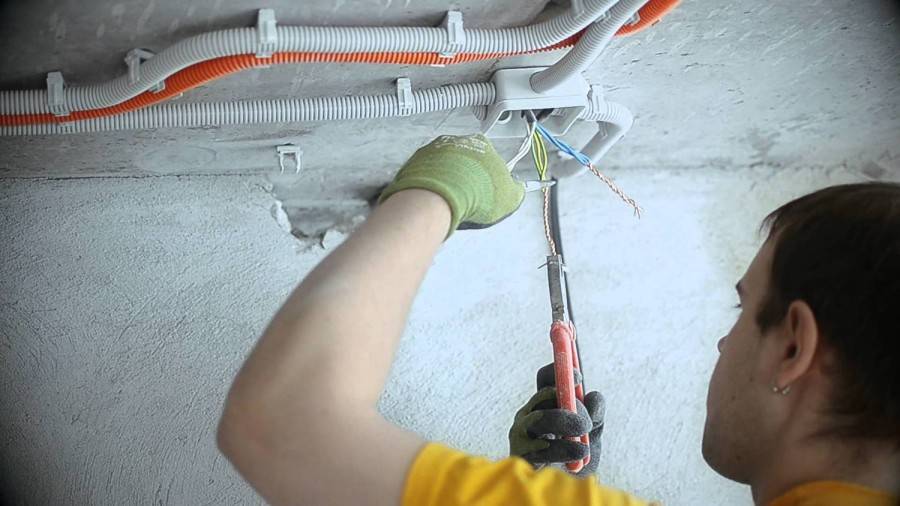

Далее, необходимо разводить провода, при этом одновременно занимаясь монтажом розеток, разветвительных коробок и выключателей.

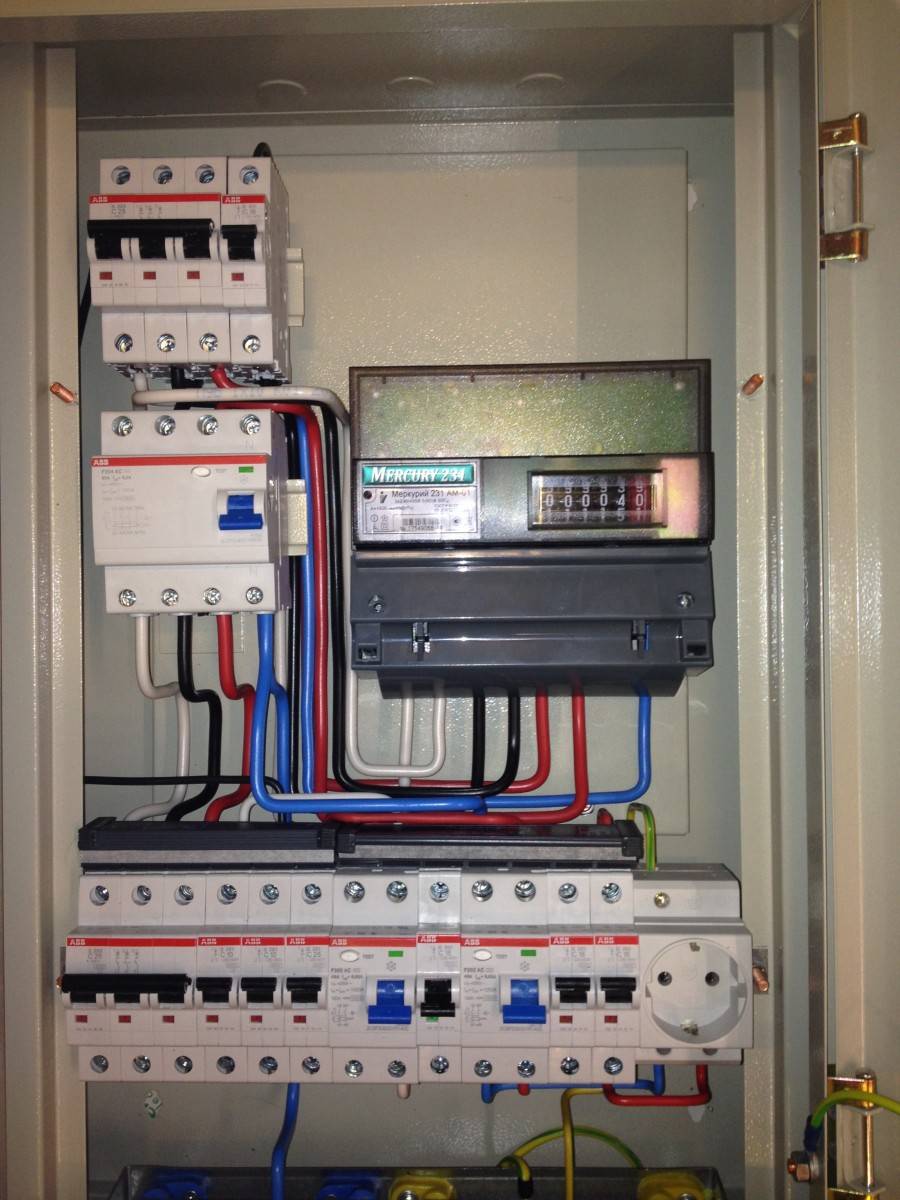

Однако, самую важную деталь необходимо установить в последнюю очередь, это монтаж электрощита. Как правило, данный щиток устанавливают в прихожих, и рядом с ним устанавливают предохранительные автоматы, которые автоматически срабатывают в случае необходимости.
Немаловажное значение имеет то, какую нагрузку на электросеть вы планируете дать, какие электроприборы и их количество будет использоваться одновременно. Все это необходимо знать при выборе проводки, так как они имеют различные технические характеристики и разную марку.
Поэтому, при высоких нагрузках на электропитание сети необходимо использовать соответствующий тип кабеля.

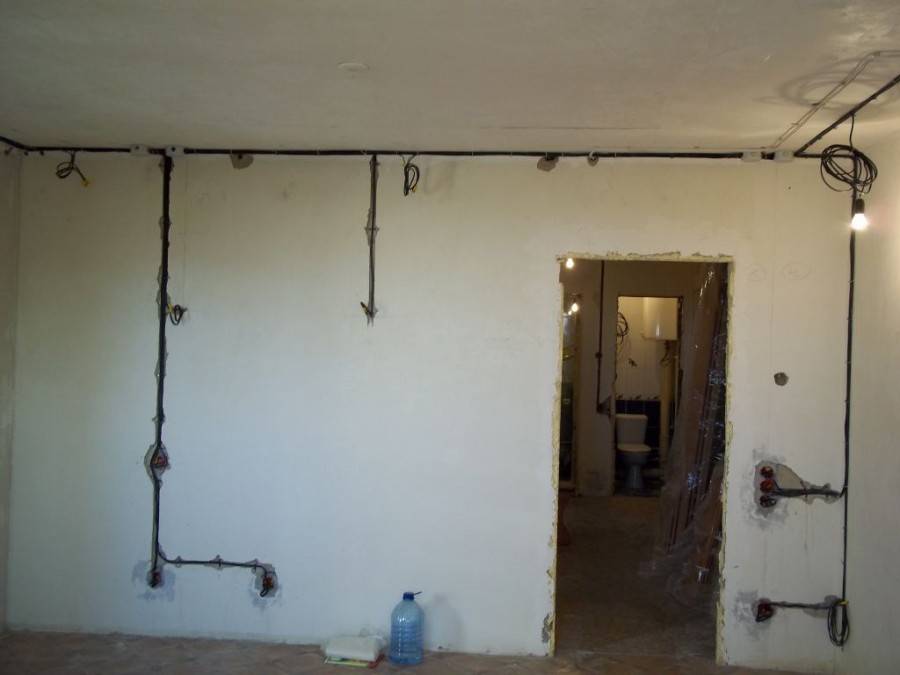

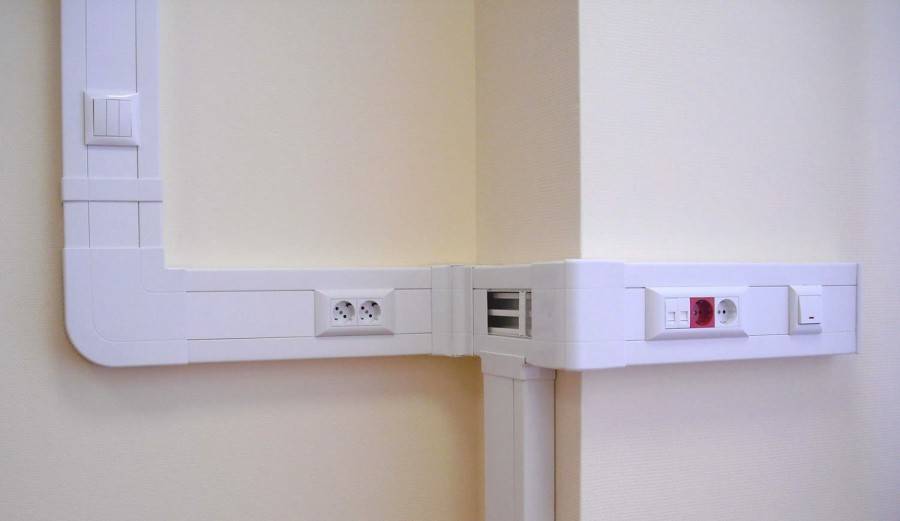

Безусловно, разводка проводов может быть выполнена различными способами, при укладке в настенные каналы штробы, либо в специальных противопожарных коробах, которые крепятся мелкими саморезами к поверхности стенки
Эти способы наиболее популярные и наиболее безопасные в электробезопасности, а так же в пожарной безопасности, а это очень важно.
Однако учитывая способ разводки придется покупать соответствующую фурнитуру, именно исходя из способа разводки. Так, например, если вы решите все таки прокладывать провода в штробах, то и разветвительные коробки придется использовать внутренние, аналогично и с приобретением розеток. Это имеет большое значение, главное не перепутать.
В процессе разводки кабеля необходимо придерживаться некоторых весьма важных правил, соблюдение которых гарантирует качественный монтаж проводки в квартире. Так, например, розетки необходимо устанавливать в промежутках 5-6 метров между собой, на кухне рекомендуется наличие не менее трех розеток.
При этом, на кухне рекомендуется проводить такие провода, которые смогут выдерживать высокие нагрузки на электросеть, так как именно на кухне скапливается большое количество бытовых электроприборов. Выключатели рекомендуется монтировать практически у входа в комнату, на незначительной высоте.
Потолочные осветители
Если вы планируете в ванной комнате подвесной потолок, то имеет смысл установить потолочные осветители, по ряду преимуществ. Технически их легче подключить к сетевому кабелю, такой вид освещения более эффективный и вместе с тем, с точки зрения дизайна, наиболее привлекательный. Современные потолочные осветители имею регулируемый угол освещения.
Ретро проводка в деревянном доме: расчет параметров, проектирование, монтаж и подбор винтажных элементов. 165 фото стильных идей
Греющий кабель для водостока и крыши: выбор и установка саморегулирующегося антиобледенительного нагревателя своими руками (135 фото + видео инструкция)

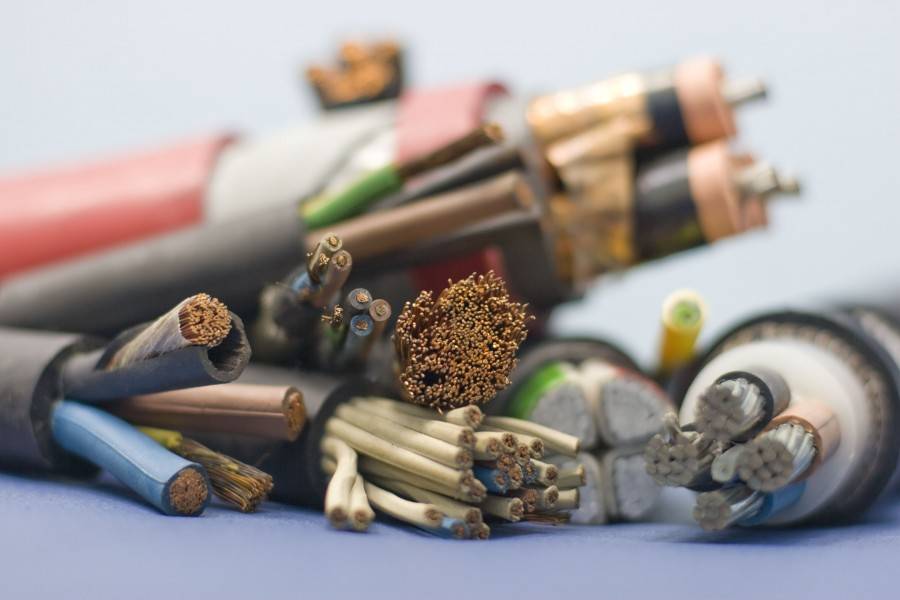

Виды электрических кабелей и проводов: устройство, назначение, маркировка и характеристики основных видов кабелей используемых в домах и квартирах (150 фото)
Освещение санузла
Эргономичный туалет или совмещенный санузел характеризуются хорошим и практичным освещением. Хорошо смотрятся встроенные лампочки, а также дополнительные источники света, которые освещают отдельные зоны. Около умывальника обязательно должен быть небольшой светильник, который будет хорошо освещать умывающегося человека. Над ванной свет должен быть более рассеянным и мягким, чтобы можно было расслабиться после тяжелого рабочего дня. Хорошо когда в санузле предусмотрено экономичное ночное освещение, которое позволит пользоваться комнатой без включения основного света.
Монтаж проводки по строительным конструкциям из негорючих материалов
Современные правила ПУЭ допускают использовать в помещениях провода и кабели исключительно с медными жилами (п. 7.1.34.).
Если помещение имеет стены и перекрытия из негорючих материалов (бетон, кирпич, блоки из газобетона, керамоблоки, гипсовые плиты ПГП и т. д.), то в нем целесообразно монтировать проводку скрытого типа. Во-первых, это эстетично, во-вторых, безопасно в плане случайных механических повреждений и, в-третьих, правила ПУЭ (п. 7.1.37) вполне допускают монтировать проводку скрытого типа в стенах из негорючих материалов.
В данном случае речь идет о жилых помещениях. На чердаках, в подвалах (особенно в неотапливаемых) и в помещениях технического предназначения рекомендуется делать проводку открытого типа.
Правила ПУЭ гласят: если строительная конструкция состоит из негорючих материалов, то по ней допускается прокладывать замоноличенную несменяемую проводку, используя для этого технологические каналы, борозды и пустоты. При этом в качестве проводников достаточно использовать изолированные кабели или же провода в защитной оболочке (например, кабели ВВГ). В данном случае монтаж проводки осуществляется без применения металлических труб, защитной гофры и других дополнительных элементов.
Если черновую стену впоследствии планируется оштукатуривать, то к штроблению стен под проводку, как правило, прибегать не приходится.
Конечно, ниши под розетки и выключатели все равно придется создавать в самой стене. Но пыли, да и физической работы в данном случае будет гораздо меньше, чем при повсеместном штроблении стен.
Что касается схемы электроснабжения: она должна быть в наличии у любого уважающего себя хозяина. Ведь в будущем она непременно понадобится. Схема нужна хотя бы для того, чтобы во время ремонта помещения не попасть сверлом в провод, подключенный к электричеству.
Если вы прокладываете проводку по стенам, которые в будущем оштукатуривать не планируется, то штробления в этом случае не избежать. Также штробить стены придется, если в процессе капитального ремонта идет замена старой проводки, а снимать слой старой штукатурки нет необходимости.
Стоит или не стоит создавать горизонтальные штробы? Можно ли штробить несущие стены и бетонные перекрытия? Однозначных ответов на эти вопросы в среде профессиональных строителей не существует. Конечно, с точки зрения теории сопротивления материалов рукотворные борозды способны значительно ослабить прочность строительных конструкций (подобно тому, как тонкий надрез стеклореза ослабляет прочное стекло). Тем не менее, правила ПУЭ (п. 7.1.37) допускают прокладку электрических сетей в бороздах (в штробах) стен, перегородок и перекрытий. Главное – не перестараться с глубиной штробы и с ее шириной.
При этом по максимуму следует использовать уже имеющиеся технологические пустоты (например, в плитах перекрытия).
В штробах, в стальных рукавах, в специальных лотках и технологических каналах допускается совместная прокладка проводов и кабелей, принадлежащих различным линиям (за исключением взаиморезервируемых проводников).

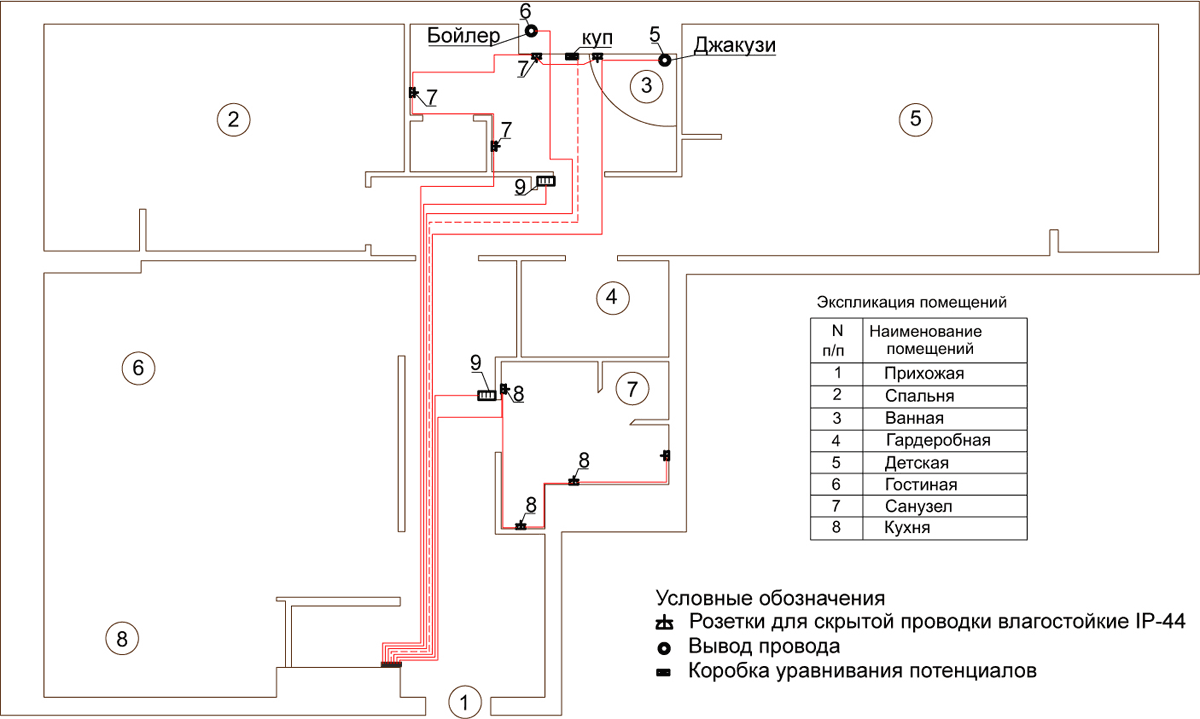

Составление плана и электрической схемы
На первоначальном этапе составляют подробный план электропроводки. Перед этим определяются с местами расположения сантехники: ванны, душевой кабины, раковины, унитаза, биде и т.д.
Это поможет компактно разместить крупногабаритную технику: бойлер, стиральную машину. Затем определяют места установки светильников, выключателей и розеток.
Только имея все эти данные, можно составлять схему электропроводки. Подсчитывают суммарную мощность приборов, чтобы правильно выбрать сечение провода. Не стоит устанавливать много розеток.
Их количество должно быть минимальным. Чтобы обеспечить подключение приборов, лучше вынести выключатель или розетку за пределы ванной. Рекомендуется, чтобы каждый мощный электроприбор имел отдельный дифавтомат.
Детские соображения
Если у вас есть маленькие дети (или они посещают их), заприте лекарства и чистящие средства и установите защитные устройства, такие как унитазы и насадки для ванны. Прежде всего, никогда не оставляйте маленького ребенка без присмотра в ванной или душе. Специалисты по травмам рекомендуют не использовать детское сиденье для ванны, поскольку они не предотвращают утопление. Дети могут утонуть в течение нескольких минут даже в 1-2 дюймах воды. Их кожа более чувствительна к ожогам, чем кожа взрослых, и их центр тяжести выше, поэтому они легко падают, и их лица или головы обычно получают удар.
Эргономика ванной комнаты: безопасность
Ванная – одно из самых опасных помещений в доме, так как оно влажное. Кроме того, в ванной немало таких предметов, о которые можно сильно удариться при падении. Поэтому первое и главное правило эргономики ванной – сведение к минимуму риска падения.
Обязательно нужно приобрести и постелить на пол коврики для ванной, не скользящие по полу. Кроме того, можно приобрести коврик и на дно ванны, если в ней принимают душ. Поддон душевой кабины должен быть не скользким. На пол душевого уголка тоже желательно постелить коврик, если душ в нем принимают дети и пожилые люди.
В ванных, которыми пользуются пожилые люди и инвалиды, очень желательно наличие поручней. Поручни необходимы и возле ванны, и возле душевой кабины. Если санузел использует человек с ограниченными возможностями, то поручень стоит монтировать и возле унитаза.
Вообще, поручень возле ванной и душевой кабины будет не лишним, даже если гигиенические процедуры совершают только молодые здоровые люди. Ведь иногда после принятия горячего душа или ванны возникает слабость и порой появляется желание взяться, например, за крючок для полотенца. Если на него будет перенесен вес, и крючок не выдержит, человек может упасть. Так что поручень, если для него есть место, стоит монтировать, предварительно укрепив в этом месте стену.
Если душевой кабиной или душевым уголком будет пользоваться больной или старый человек, желательно оборудовать место для сидения. В этом случае, конечно, придется увеличить размер уголка.
Для безопасности в ванной желательно приобретать мебель и полочки со скругленными углами.
Во влажном помещении нужно строго соблюдать правила техники безопасности, касающиеся электричества. В маленьких ванных нельзя располагать розетки и выключатели. В просторной ванной (от 8-10 кв. м) можно установить розетку вдали от воды (на расстоянии не менее 60 см от умывальника, ванны, унитаза, биде и т.п.). Это должна быть влагозащитная (с крышкой и уплотнителем) розетка со степенью защиты IP44 и выше. Обязательно заземление и скрытая электропроводка.
Светильники для ванной тоже нужно подбирать аккуратно, грамотно определяя высоту их расположения. На упаковке светильника (потолочного, настенного или встраиваемого) должно быть указано, можно ли его монтировать во влажном помещении.
Еще одна опасность в ванной – возможность ошпариться. Чтобы этого не случилось, желательно приобрести смесители с термостатом. В наше время используется коллекторная схема водной разводки – отдельная труба к каждой из точек водопотребления. То есть если кто-то воспользуется туалетом, из смесителя в душе в это время не потечет кипяток, как это было когда-то. Если вы планируете ремонт ванной и хотите оборудовать ее в соответствии с требованиями эргономики, обязательно поменяйте старую разводку водопроводных труб от стояков.
Расчет света
Решить обозначенную проблему проще всего, если открыть СНиП и узнать справочное значение. По нормам для освещения площади в 5 м² нужен один источник света. Так как в большинстве случаев площадь ванной комнаты редко бывает больших размеров, достаточно повесить одну потолочную люстру. Она способна будет сделать помещение светлым.
Но любые изменения в планировке и использование сложных систем для оформления потолков могут потребовать внесения корректировок в распределение потока света. У опытных дизайнеров в этом случае всегда есть свои наработки. Они советуют организовать в ванной комнате яркое, но равномерно рассеянное освещение. Оно поможет подчеркнуть блеск и чистоту интерьера.
Каждая зона требует освещенияИсточник mebel-go.ru
Еще совсем недавно при составлении проектов производились расчеты светового потока с учетом использования обычных ламп накаливания. Сегодня пользоваться ими не экономично, поэтому существующие нормативы были пересмотрены. За отправную точку взята не мощность прибора (Вт), а интенсивность светового потока (лм). У светодиодов этот показатель в 8 раз выше, чем у ламп накаливания. Специалисты уверяют, что для освещения ванной небольших размеров достаточно одного светодиодного светильника, мощностью 5-6 Вт и двух бра с такой же мощностью. Они чаще всего размещаются по двум сторонам зеркала.
Бра по бокам зеркалаИсточник sl.aviarydecor.com
Важно учитывать и цвет отделки, и наличие (или отсутствие) естественного источника света. Ванная, стены которой полностью отделаны светлой глянцевой плиткой не нуждается в большом количестве лампочек. Темная отделка поглощает световой поток
Компенсировать потери способны дополнительные приборы. Но чтобы все работало правильно, важно ответственно подойти к вопросу их установки
Темная отделка поглощает световой поток. Компенсировать потери способны дополнительные приборы
Но чтобы все работало правильно, важно ответственно подойти к вопросу их установки
Темная отделка ванной требует большего освещенияИсточник loungemobel.com
Что размещают в ванной комнате
Непосвященные люди считают, что при обустройстве электроснабжения в ванной сложностей нет, т.к. здесь находится только освещение и вытяжной вентилятор. Это не совсем так: современные технологии постоянно развиваются, и сейчас в этом помещении устанавливают намного больше разных электроприборов.
Светильники
При выборе светильников в первую очередь учитывают не их внешний вид, а степень защищенности. Согласно действующей международной маркировке, она может быть от IP00 до IP68. Первая цифра указывает на уровень защиты от пыли, вторая — от влаги. Чем выше эти значения, тем больше степень безопасности.
Если выбранный потолочный или настенный светильник соответствует необходимому уровню защиты от влаги, переходят к выбору его дизайна, чтобы прибор органично вписывался в интерьер комнаты.
Стиральную машину

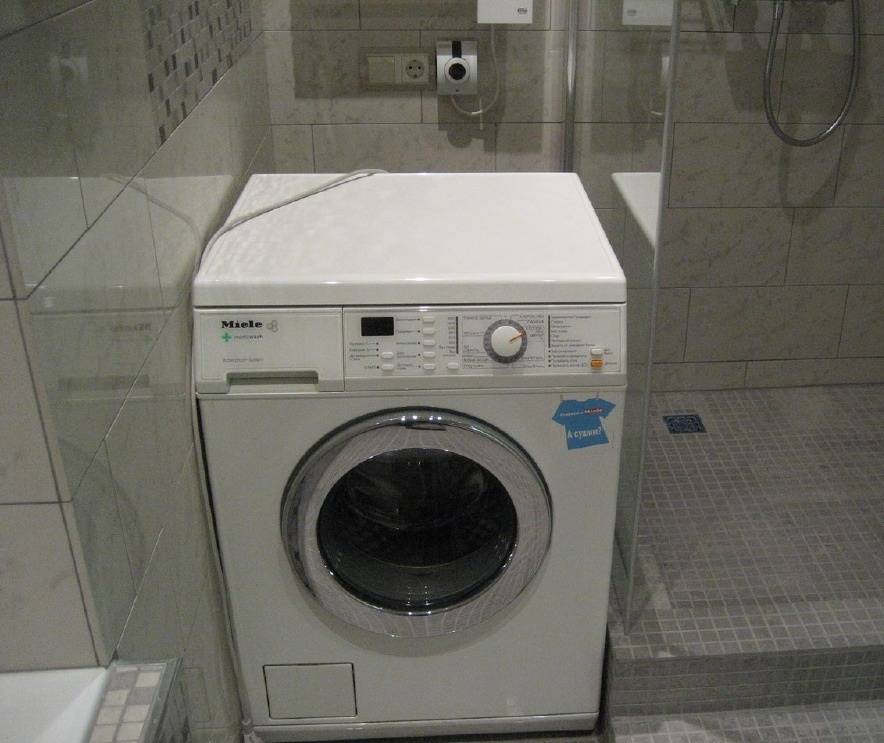

В малогабаритных квартирах чаще всего стиральную машину устанавливают в ванной. Особых требований к этому оборудованию нет. Выбирают модель с фронтальной или горизонтальной загрузкой.
Обязательно учитывают габариты, чтобы агрегат занимал минимум пространства, например поместился под умывальником или в другом удобном месте.
Накопительный (бойлер) или проточный нагреватель воды
Организовать горячее водоснабжение можно 2 способами:
- Бойлер. Для семьи из 3-4 человек его объем должен составлять 80-100 л. Выбрав данный вариант, вы будете иметь запас горячей воды, но для этого прибор должен быть постоянно включен в сеть. В первый раз придется ждать 3-4 часа, пока вода нагреется.
- Проточный водонагреватель. В этом случае горячая вода подается сразу после включения прибора в сеть. Здесь нет накопительного бака, поэтому при отключении прибора она пропадает.
Теплый пол
Электрический теплый пол — современное решение для ванной комнаты. Для его установки не надо иметь специальные разрешения или переделывать систему обогрева, как в случае с водяным вариантом.
При соблюдении технологии монтажа электрический теплый пол полностью безопасен. Стоять на нем босиком комфортно и приятно.
Электрические вентиляторы в систему вытяжки

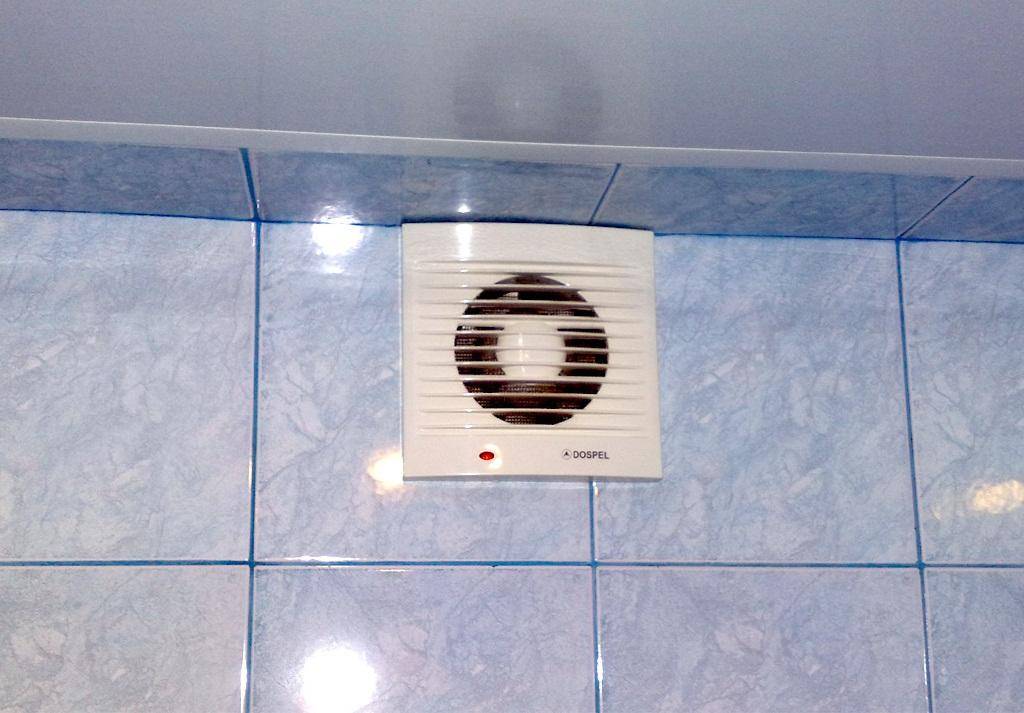

Для обеспечения нормального микроклимата и влажности в таком помещении должна хорошо работать вытяжная система. Для увеличения ее эффективности рекомендуется устанавливать вентилятор.
При его выборе обязательно учитывают уровень влагозащиты, чтобы прибор был предназначен для установки во влажных помещениях.
Электрический полотенцесушитель
Раньше в ванных устанавливали полотенцесушители, которые подключались к системе горячего водоснабжения. Работали они только при включении отопления, что не совсем удобно, т.к. в летнее время пользоваться таким прибором было нельзя.
Решение проблемы — электрический прибор. Его мощность и размеры выбирают в зависимости от количества членов семьи и площади ванной. Кроме основной задачи — сушки полотенец и нижнего белья, он также дополнительно обогревает комнату, а если она небольшая, то является основным источником тепла.
Душевую систему или ванну с джакузи, которые требуют подключения к электросети
Современные ванны могут оснащать системой циркуляции и подачи воды, что позволяет превращать их в джакузи. Для этого устанавливают насос, который требует подключения к сети.
Многие душевые кабины также имеют дополнительное освещение, компрессор, радио и т.д. Некоторые считают, что это излишества, но все больше людей устанавливают у себя такие системы, т.к. они повышают уровень комфорта в ванной комнате.
Электронно-механическую систему защиты от протечек воды
Для жителей многоэтажек важно, чтобы не было протечек воды, иначе она может просочиться на нижние этажи. Эта проблема знакома и владельцам частных домов
Вода повреждает ремонт, мебель, электроприборы, а для их восстановления понадобятся дополнительные расходы.

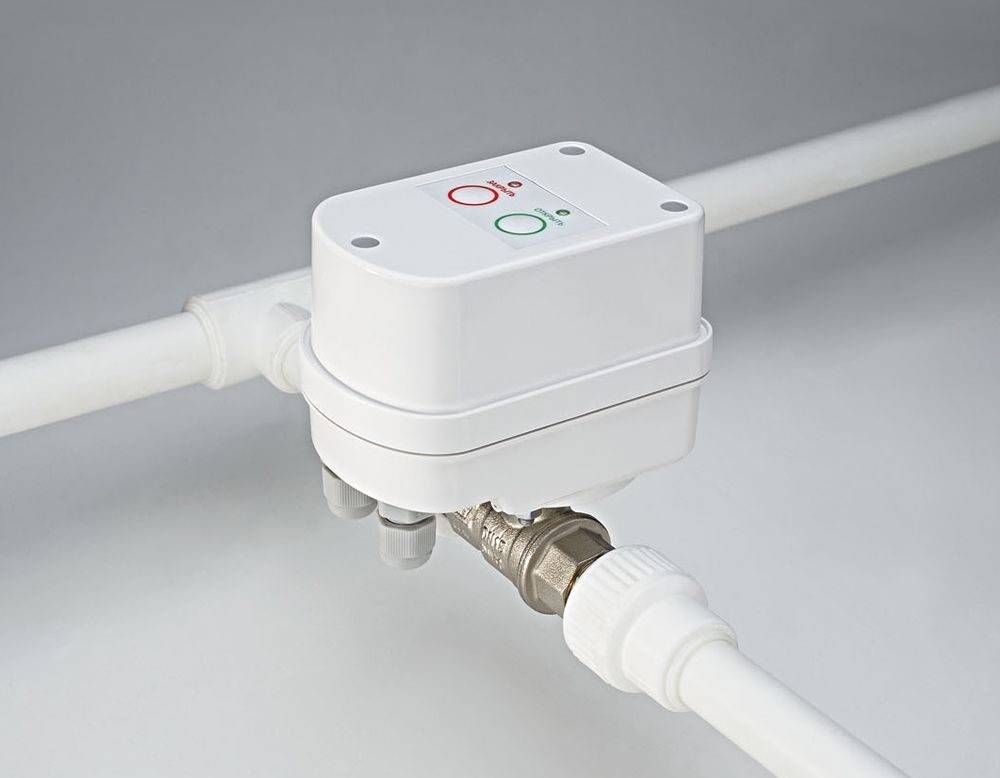

При попадании на них воды происходит срабатывание, сигнал передается на шаровые электрокраны, и они перекрывают систему водоснабжения.
Освещение в ванной комнате
Как и в предыдущем случае, светильники, устанавливаемые в ванной комнате должны иметь специальную защиту для работы во влажной среде. Варианты осветительных приборов есть разные, но степень их защиты должна быть не менее IP65. Это убережет их от струй воды падающих под любым углом. Если на светильниках присутствуют металлические элементы, то они должны быть устойчивы к коррозии и перепадам температур. Однако, несмотря на защиту этого прибора от воды, не стоит устанавливать светильники рядом с душевой кабиной или ванной ближе, чем на 60 см. Чтобы повысить степень безопасности применения светильников в ванной, можно использовать модели, работающие от напряжения не более 12 В. При этом трансформатор, понижающий напряжение нужно вынести за пределы ванной комнаты.
Захватить бары
Установка поручней в душе и рядом с ванной – это хорошая идея для всех, но это особенно важно для взрослых 65 лет и старше. Бар у унитаза помогает всем, кто испытывает трудности со стоянием
Захваты больше не должны выглядеть институционально. «Они имеют всевозможную отделку и внешний вид, от хрома до бронзы, смазанной маслом, – говорит Джини Новицки, сертифицированный дизайнер ванн (CBD) в районе залива Сан-Франциско. Не уверены, что вам нужны поручни? Если вы перестраиваетесь и планируете оставаться в вашем доме в течение нескольких лет, рассмотрите возможность установки необходимой блокировки в стене и сохраняйте местоположение, чтобы позже было легко добавить планки.
Правильное размещение розеток
В ванной комнате может использоваться много электрических приборов: фен, электрическая бритва, стиральная машина, водонагреватели и тому подобное. Поэтому к розеткам выставляются особые требования безопасности. В первую очередь это касается их размещения. Каждый источник воды имеет несколько зон электробезопасности, и каждая них требует особых условий эксплуатации и монтажа электрооборудования.
— Зона 0 — внутренний объем ванной или душевой (разрешена установка только специальных электроприборов); — Зона 1 — от 60 см для душа без поддона и ванны (можно уставить только водонагреватель); — Зона 2 — от вертикальной границы зоны 1 плюс 60 см от нее (специальные приборы, водонагреватель и светильники класса 2); — Зона 3 — от вертикальной границы зоны 2 плюс 2,40 см (только защищенные розетки посредством УЗО 10 mA или разделяющим трансформатором).
В зонах электробезопасности 1, 2 и 3 обязательно нужно сделать систему дополнительного уравнивания потенциалов. К ней нужно подключить все сторонние проводящие части, металлические части неэлектрического назначения и защитные проводники
Также важно учесть степень защиты корпусов электроприборов от влаги: зона 0 — IP27, зона 1 — IP25, зона 2 — IP24, зона 3 — IP21
