Стоимость структурного остекления объектов
Цена установки рассчитывается в зависимости от размеров перекрытия и сложности несущей конструкции. В стоимость входит профиль, сборка стоечно-ригельного каркаса, стеклопакеты, фурнитура, крепеж и уплотнительные материалы.
Фасад среднего ценового сегмента обойдется примерно от 9000 р за квадратный метр.
* – стоимость структурного остекления зданий по данным alpicagroup.ru
| Наименование* | Стоимость за кв м. |
| Структурная светопрозрачная конструкция с терморазрывом | от 9 450 руб. |
| Структурная светопрозрачная конструкция с терморазрывом, с открываниями (окна/двери) | от 10 350 руб. |
Окончательная стоимость будет зависеть от:
- Бренда-производителя
- Материала профиля
- Видов стекол
- Цвет и оттенок каркаса
- Декоративных элементов
Фасадное остекление – стильное обустройство частной недвижимости
Активное развитие инновационных технологий позволило применять в строительстве объектов новые и интересные решения. В изготовлении современных конструкций на первое место стали выносить такие характеристики, как энергоэффективность, баланс между прочностью, легкостью и практичностью. Все чаще всем нам привычные материалы, такие как камень, бетон и кирпич заменяются светопрозрачными элементами и алюминиевым каркасом. Фасадное остекление из стекла – это множество возможностей и преимуществ. В настоящее время в мире правит эпоха прозрачности, легкости и воздушности.

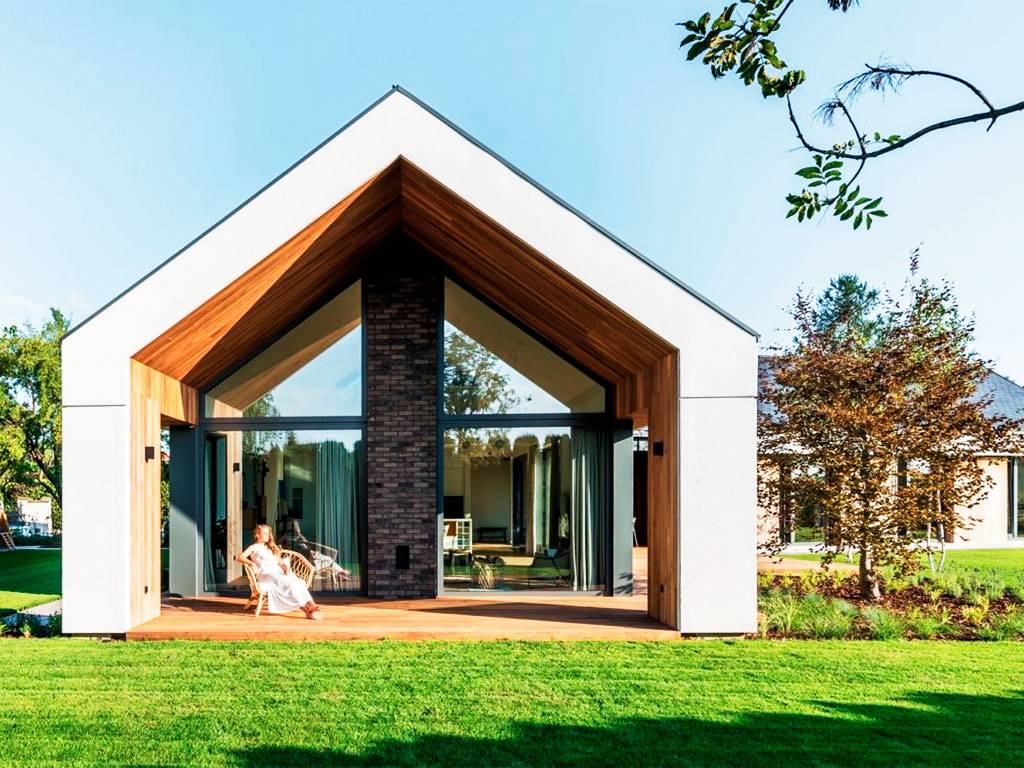

Фото 1. Фасадное остекление жилого дома из закаленных полотен и алюминия.
Современные тенденции в строительстве направлены на увеличение естественной освещенности пространства, создание максимальной прозрачности и легкости фасадов. Остекление объекта светопрозрачными материалами становится все более востребованным и популярным среди владельцев частной недвижимости.
Стеклянные фасады в частном доме или коттедже – уже не редкость. Это современный метод подтверждения статуса и хорошего вкуса своего владельца. Кроме эстетической привлекательности светопрозрачные изделия обладают отличными техническими характеристиками. Такие показатели, как энергоэффективность, сохранение тепла и уровень прозрачности определяются используемыми материалами и технологиями.
Какие стекла и стеклопакеты применяют
Из стеклопакетов состоит более 90% площади фасада, поэтому стекла, используемые в конструкциях, подбираются по нескольким критериям.
Количество камер в стеклопакете
Чаще всего применяются однокамерные стеклопакеты. Они в эффективно предотвращают потери тепла, наиболее легкие и доступные по стоимости. Однако все зависит от назначения здания. В частных домах, где требуется высокая теплоизоляция, часто монтируются многокамерные стеклопакеты. Для офисных или торговых центров с большой площадью остекления целесообразнее использовать секции с одной камерой. Это связано с тем, что увеличение количества стекол приводит к значительному увеличению веса всей конструкции, а на крупных объектах это не всегда возможно.
Показатели энергоэффективности
Этот показатель определяется присутствием на наружном стекле специального слоя, отражающего инфракрасные лучи внутрь помещения. Покрытие обеспечивает пропускание 90% солнечного света с улицы и отражение 70% тепла внутрь помещения. В жару такая поверхность препятствует перегреванию стекла, а зимой уменьшает утечку тепла из помещения на улицу. Технология отражающего покрытия позволяет на 50% снизить теплопотери при использовании однокамерных стеклопакетов.
Технология отражающего покрытия позволяет снизить теплопотери
Звукоизоляция
Способность поглощать шумы – одно из основных требований к стеклопакетам
Это особенно важно для зданий, фасады которых выходят на оживленные улицы и автомагистрали. Эффективный звукоизоляционный эффект достигается при использовании стекол разной толщины, к примеру, 4 и 6 мм, расположенных на определенной дистанции
В этом случае каждый слой стекла гасит колебания определенных частот, что в совокупности дает лучший результат, чем при использовании стекол одинаковой толщины.
Тонировочное и поляризационное покрытие
Такое решение применяется в тех случаях, когда требуется убрать прозрачность стекол по направлению с улицы. Для этого на стекло наносится отражающее покрытие, поглощающее часть светового потока, обеспечивая при ярком солнечном свете полную непрозрачность конструкции. Поляризация работает по противоположному принципу: поток света с улицы проникает беспрепятственно, но отражающее покрытие на стекле не позволяет видеть содержание помещения с внешней стороны.
Тонировочное и поляризационное покрытие
Для фасадных конструкций важно использовать только закаленное стекло, которое прочнее обычного примерно в 5 раз, что гарантирует безопасность и высокие теплосберегающие свойства. Прозрачные стеклянные конструкции на фасадах – это не только модная тенденция, но и функциональное решение
Внутри такого помещения всегда будет светло и тихо, а снаружи витражные панели обеспечат уникальный современный дизайн
Прозрачные стеклянные конструкции на фасадах – это не только модная тенденция, но и функциональное решение. Внутри такого помещения всегда будет светло и тихо, а снаружи витражные панели обеспечат уникальный современный дизайн.
Типы фасадов из стекла
Остекление фасадов позволяет заполнять стеклом большие проемы зданий или облицовывать непосредственно фасады. Чаще всего для этого используются стеклопакеты, которые крепятся к рамам либо к другим несущим конструкциям. Отсюда выделяют два типа остекления: рамное и безрамное. К первому типу относят стоечно-ригельные, структурные, полуструктурные и модульные системы, ко второму – спайдерные и вантовые. Чем они отличаются? И в что в них такое особенное?
Стоечно-ригельная система
Стоечно-ригельная система применяется при возведении как коттеджей, так и высотных зданий
Основами стоечно-ригельной системы являются вертикальные стойки и горизонтальные балки. Они образуют рамы, которые в дальнейшем заполняются стеклопакетами. Крепление в системах производится с внутренней стороны здания, создавая эффект невесомости и воздушности сооружений. Возможность по-разному соединять алюминиевые профили позволяет придавать конструкциям уникальные формы и виды.
Модульная система
Выполнять монтаж модульной системы можно без строительных лесов
Эта система считается вариантом стоечно-ригельной, отличаясь особым подходом в проектировании профилей и их установке. Что и выделяет ее в отдельный тип. Состоит модульная система все из тех же стоек и балок, отличаясь лишь этапами работы. Это позволяет значительно экономить время при установке блоков или модулей, спроектированных из нескольких витражей сразу.
Уже готовые блоки легко закрепляются внутри здания без использования строительных лесов. После чего на месте стыков стекол производится их полная герметизация и уплотнение. Что позволяет экономить в два раза больше времени при монтаже и установке. Такой тип остекления фасадов идеален для высотных сооружений, когда невозможно установить строительные леса. Однако применение модульной системы возможно и на малых объектах.
Основными преимуществами данного типа, помимо экономии времени, являются надежность, практичность и эффективность.
Структурная система
Сложное крепление системы устроено таким образом, что стыков практически не видно с внешней стороны здания
Этот тип также выделяется как вариант стоечно-ригельного остекления. Однако отличается он особой визуальной целостностью с внешней стороны фасада. Потому что стеклопакеты крепятся с внутренней стороны витража с помощью сложного крепления. При этом они совершенно не выступают снаружи фасада, что вместе с герметиком на стыках и создает эффект сплошного остекления.
Использовать структурную систему можно не выше 30-го этажа. Поэтому сегодня сплошные стеклянные витражи используются в офисных, административных и торгово-развлекательных зданиях.
Полуструктурная система
При монтаже полуструктурной системы применяются специальные прижимные элементы
И эта система относится к варианту классической стоечно-ригельной. Отличается она использованием более тонких рам, к которым крепятся стеклопакеты черными прижимами. Элементы крепления выступают наружу всего на 4 мм, создавая эффект целостности остекления здания. Такая имитация под структурную систему полностью оправдывает название самой системы.
Спайдерная система
Для производства несущих конструкций спайдерной системы используется углеродистая сталь, это позволяет делать рамы различных конфигураций
Это система безрамного типа, в которой крепление стекол происходит с помощью элементов, внешне напоминающих пауков. Отсюда их название – «спайдеры». Крепятся они непосредственно к стене сооружения либо к несущей конструкции. При этом все щели между стеклами заполняются специальным раствором из силикона. Для изготовления несущей конструкции используется среднеуглеродистая сталь. Поэтому рамы могут быть как прямыми, так и в форме арки или купола.
Спайдерная система является холодным видом остекления. При этом она отличается особой легкостью конструкции, привлекательным внешним видом, создающим эффект целостности. А благодаря полному отсутствию рам, внутрь зданий проникает много света.
Вантовая система
Вантовая система считается самой сложной в проектировании и монтаже
Данная система считается вариантом спайдерной. Она имеет похожее крепление, основным отличием которого является каркас, представляющий собой натяжную конструкцию. Здесь вместо стали выступают натяжные тросы. Проектировать вантовую систему достаточно сложно. Ведь каркас должен выдерживать стеклопакет и различные дополнительные нагрузки на него. Чем и объясняется ее нечастое использование при остеклении зданий.
Спайдерные конструкции фасадного остекления
Спайдерная система – современный вариант для облицовки. С ним здание выглядит легким и воздушным. Крепится этот тип остекления точечными стеклопакетами, что позволяет создать ровную и цельную поверхность, у которой не видно каркаса. По средству спайдерной технологии можно обычный дом превратить в архитектурное произведение искусства. Таким образом, можно проектировать здания не только любой планировки, но и любых форм. Для закрепления стекол по технологии используются шарниры, кронштейны лучевой формы и герметик
Особое внимание уделяется спайдерам, которые изготавливаются из сверхрочного материала
Рис. 10. Спайдерные конструкции фасадного остекления.
Особенности алюминиевого Т- профиля для фасадов
Исходя из названия понятно, что Т-профиль имеет т-образное сечение. Стандартный размер этого профиля 60*80*1,8мм. Возможны модификации, из которых нужно выделить два:
Бывает, профиль изготавливают тех же габаритов, но большей толщины 60*80*2,1мм. Увеличенная толщина оправдана при применении тяжелой облицовки, к композиту это не относится, он легкий. Поэтому, как правило, профиль толщиной 2,1мм применяется для тяжелых облицовок – терракота, натуральный камень. Когда вес облицовок превышает 30 кг/м2.
Толщина профиля 2,2мм и выше обусловлена применением сплава алюминия АД-31. Сплав АД-31 разрешен для применения в вентфасадах с 2014г. Он дешевле стандартного сплава 6060 или 6063, но содержит повышенное количество легирующих элементов. Легирующие элементы – это примеси металлов. Следовательно, сплав АД-31 более подвержен коррозии, и со временем желтеет.
Профиль из сплава 6063(6060) и толщина 1,8мм лучше или такой же, как профиль сплава АД-31 и толщиной 2,2мм.
Почему так происходит? Определяющая характеристика профиля – его жесткость. Жесткость зависит от сплава, степени закалки, разветвлённости сечения и его толщины, причем каждый показатель влияет в разной степени. Чтобы не заморачиваться с изучением всех нюансов, просто сравнивайте подобные профиля разных производителей по моменту инерции по оси х и по оси y. Чем выше эти показатели, тем большие нагрузки выдерживает профиль.
Сечение профилей может отличаться при использовании его для разных облицовок. Профиль для гладкий шириной 80мм. Профиль для композита может быть совершенно разных конфигураций: он может быть стандартный Т-образный ( при использовании наносной салазки) или Y- образный (со внутренней салазкой). Профиля для облицовки терракотовыми панелями некоторых марок могут иметь отверстия для закрепления кляммера прямо в профиль. Такие отверстия снижают несущую способность профилей, но имеют место быть примененными. Сечение каждого профиля не расскажешь. Но всегда можно запросить Альбом Технических Решений на систему навесного фасада у производителя. Альбом типовых решений содержит исчерпывающий обзор все возможностей системы.
Структурное остекление
Кроме цельного привлекательного вида у структурного остекления большие технические преимущества.
Особенности
Структурная система схожа с традиционной, только имеет некоторые особенности:
1. Процесс крепления светопрозрачного наполнения происходит без видимых элементов прижима. Фасад смотрится стильно, поскольку снаружи не видны накладные планки.
2. Установка структурного остекления ничем не отличается от стоечно-ригельного, только система лишена громоздкости. В ячейки металлического каркаса вставляется и приклеивается стеклопакет клеем-герметиком. Швы герметизуются силиконовым герметиком бесцветным или подобранным в тон стеклопакета.
3. Отличается структурное остекление размером стекол. Внутреннее стекло меньше наружного. Таким образом, элементы фасада плотно устанавливаются друг к другу и создают технологические зазоры маленького размера.
Применяется структурная система при строительстве административных зданий и офисов крупных компаний, торгово-развлекательных центров, отелей, гостиниц. Также его используют при реконструкции старых построек.
Достоинства
Сплошное остекление фасадов исключает наличие щелей, в которых скапливаются грязь и пыль, поэтому служит оно долго и обладает следующими достоинствами:
- водонепроницаемость;
- высокая теплозащита;
- высокий уровень шумоизоляции;
- долговечность. В этот системе используют прочный, не подверженный деформациям каркас и закаленное стекло. Во время усадки здания стекла не будут растрескиваться;
- эстетичный вид;
- простота в ремонте.
Стоимость структурной системы не на много выше классической. Один квадратный метр остекления обойдется в 8,5 тысяч рублей. В сумму уже включены монтаж, проектные работы, стеклопакет и каркас.
Достоинства остекления фасада загородного особняка
Фасадное остекление зданий не характеризуется низкой стоимостью, однако цена оправдывает себя, ведь такой метод облицовки фасада отличается следующими преимуществами:
- Отсутствие видимых рам, придающее внешнему виду определенную легкость.
- Возможность быстрой замены поврежденных стеклопакетов или профилей с алюминиевой основой.
- Стопроцентная защита от жаркого солнца, дождей и резких погодных изменений, которая достигается путем сочетания в структуре конструкции алюминиевых каркасов и прозрачных либо тонированных стекол.
- Отсутствие в здании посторонних громких звуков.
- Уникальность внешнего вида, обусловленная огромным ассортиментом стекол, отличающихся друг от друга характерными оттенками.
Следует также отметить, что данная система отделки коттеджа обладает такими теплоизолирующими качествами, показатели которых превышают коэффициенты теплопроводности иных облицовочных материалов. Это достигается при помощи расположения специальных прослоек инертного газа, находящихся между камерами стеклопакетов.
Преимущества и недостатки фасадного остекления
Фасад из стекла имеет ряд преимуществ:
- внутрь дома проникает достаточное количество света и воздуха. При этом стеклянный вариант пропускает тепло от солнца, задерживая ультрафиолетовые лучи. Естественная освещенность интерьера позволит сэкономить на электроэнергии;
- не пожароопасность, простота в уходе – фасад из стекла достаточно мыть один раз в год;
- прочность, долговечность конструкции;
- стильный дизайн, вписывающийся в современную городскую инфраструктуру;
- наличие алюминиевых профилей позволяет устанавливать дополнительный утепляющий слой;
- стеклянные фасады зданий позволяют визуально сделать площадь помещений больше;
- обладают хорошим шумопоглощением, задерживают пыль с улицы, стеклянным фасадам не страшны перепады температур, а также повышенная влажность;
- на сегодняшний день, помимо прозрачных, существует матированный и зеркальный фасад. Фасад из матового стекла защищает здание от перегрева и перепада температур.
Наряду с преимуществами, фасад из стекла имеет ряд недостатков:
- невозможность самостоятельного монтажа. Устанавливать фасадное стекло должны только квалифицированные специалисты;
- при монтаже остекленного фасада необходимо учитывать не только дизайнерские предпочтения домовладельцев, но и условия климатической зоны, особенности системы отопления, вентиляции и кондиционирования здания;
- высокая стоимость остекления дома, которая складывается из стоимости материалов, монтажа и работы проектировщика;
- прозрачный фасад понравится не каждому, ведь он подразумевает отличную видимость с улицы, когда в доме включен свет.
Виды фасадного остекления
Выделяют два вида систем фасадного остекления: холодное и теплое. Их отличие заключается в разном сопротивлении теплопередаче. То есть стекло либо сохраняет тепло внутри здания, либо нет.
Существует два вида фасадов: с холодным и тёплым остеклением
Холодное
Фасады с холодным остеклением не позволят чувствовать себя в помещении комфортно и уютно в холодное время года. Об этом свидетельствуют основные отличительные характеристики систем: небольшое количество утеплителей в профилях или наличие всего одного стеклопакета.
Чаще всего такие конструкции используются для защиты зданий от осадков и ветра либо для придания им привлекательного внешнего вида, создавая фасады любого стиля и формы. Такая конструкция в конечном итоге будет внешне выглядеть законченно и лаконично.
Однако не следует думать, что зимой внутри таких зданий будет царствовать мороз. Нет. Разница между температурами снаружи и внутри может доходить до 35-36 градусов. Например, при -22оС за окном в помещении будет +14 оС. Поэтому холодное остекление не только красиво, но и практично.
Холодное остекление чаще используется при строительстве нежилых зданий
Теплое
Для фасадов с теплым остеклением характерно наличие нескольких стеклопакетов и не менее 2-х уплотнительных контуров. Поэтому оно массивнее холодного в 2-3 раза и имеет более прочное стекло.Как правило, профили фасадов теплым остеклением шире холодных и могут достигать 1 метра и более. При этом в конструкциях из алюминия используется специальный вставной механизм, позволяющий сохранять тепло внутри помещения. Поэтому теплое остекление хорошо подходит для жилых зданий, развлекательных учреждений и офисов.
Тёплое остекление предусматриваем наличие нескольких стеклопакетов и утеплительных контуров
Типы фасадного остекления
Видов фасадного остекления здания достаточно много, делятся они на несколько типов в зависимости от конструкции. Среди них можно выделить две основные группы – рамное остекление и безрамное. К первому типу, иначе оно называется витражное остекление фасадов, относятся такие системы остекления, как структурная, стоечно-ригельная, модульная. К безрамному, или панорамному, типу остекления здания относятся спайдерная и вантовая системы.
Виды стеклянных фасадов
Классическое
Изготовление фасадов по классической системе называется еще стоечно-ригельным. Это самая надежная система, установка которой возможна в любых по форме зданиях. Изготовление гнутых фасадов из стекла также производится по этой системе. Стеклопакет прочно фиксируется в раме, а креплениями выступают несущие вертикальные стойки, к которым в горизонтальном положении крепятся ригели, на них распределяется основная часть нагрузки. Металлокаркас с внешней стороны незаметен, потому что находится с внутренней стороны.
Большие преимущества этой системы в том, что она прочная, энергоэффективная, и безопасная. Она характеризуется удобством при эксплуатации, простотой в уходе. Таким образом, витражное остекление фасадов состоит из внутреннего профиля, внешнего профиля (прижимов и декоративной крышки), а также остекления из стеклопакетов, моностекла. Использование обычных стеклопакетов может удешевить конструкцию, что также является плюсом этого типа фасада. При монтаже дверных конструкций может использоваться стекло, лдсп фасада частного дома в качестве рамной конструкции. Фасады лдсп стекло очень популярны.
Схема стоечно-ригельной системы
Схема крепления стекла в стоечно-ригельной системе
Безрамное
Это более сложная, по сравнению с классической, система остекления, по-другому называемая структурной. Система представляет собой сплошное фасадное остекление, при котором на внешней стороне незаметны какие-либо крепления, что придает внешнему виду здания эффектности. В этой системе не используются каркасы, вместо этого закаленное стекло присоединяется к профилю при помощи специального клея герметика снаружи. Единицу стеклопакета с алюминиевой рамой называют кассетой. Изнутри они соединяются с рамным профилем через отверстия механическим образом.
Схема безрамного остекления
Эффектный внешний вид безрамного остекления компенсирует высокие затраты на стеклянные плиты и их монтаж. Во-первых, сам проект структурного остекления стоит недешево. Во-вторых, при остеклении используется дорогое закаленное стекло большой толщины, обладающее повышенной прочностью. Помимо самого стека остальные используемые материалы, а именно клей, герметик, рамные профили, также являются дорогостоящими.
По качественным характеристикам безрамное остекление не уступает классическому, поскольку герметик в зазорах между стеклами устойчив к неблагоприятным внешним воздействиям, ультрафиолету. Кроме того, такая система позволяет создавать сложные формы фасадов зданий.
Спайдерное
Спайдерное остекление фасадов называется так из-за использования металлических прочных крепежей, спайдеров. Они соединяют между собой стеклопакеты и крепят их к каркасу, срок их службы очень долговечен. Спайдеры могут быть выполнены в виде крестовин с четырьмя или двумя ответвлениями. Цветовое решение крепежей может быть различным, в зависимости от фасада. Соединение стеклянных плит производится благодаря прижимному механизму. Для удобства ремонтных работ или демонтажа, спайдеры легко можно снять и снова монтировать.
Вантовая система остекления – это отдельный вид спайдерного. Ее отличием от спайдерной является крепеж не к стальному каркасу, а к специальной системе натяжных тросов. Такая система сложнее в проектировании, поскольку вантовый каркас должен удерживать тяжелый стеклопакет и одновременно сопротивляться различным нагрузкам.
