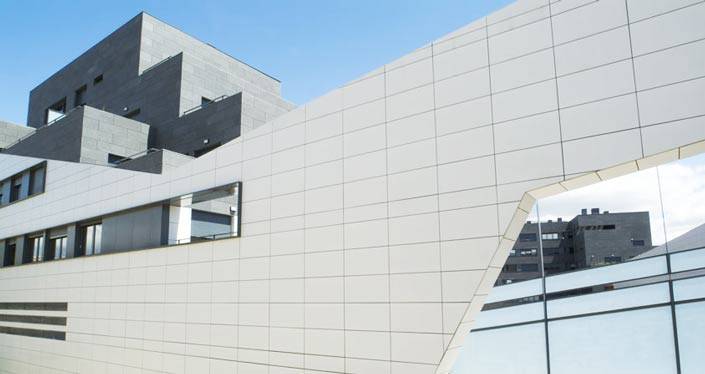

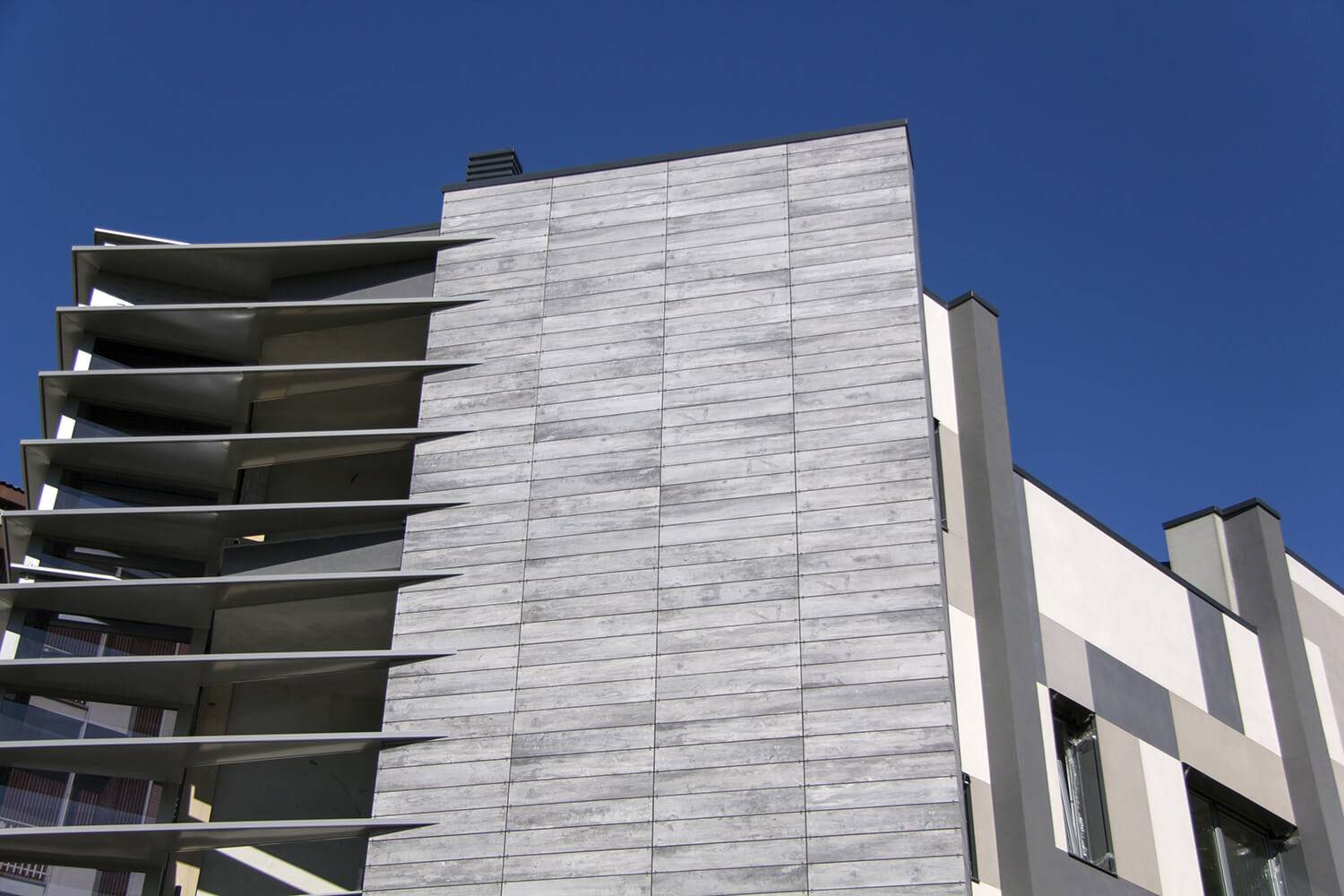

Вентфасады из керамогранита – практично и эстетично

Инструкция по монтажу керамического фасада

Монтаж керамогранитного фасада включает в себя несколько этапов:

• предварительная разметка;
• установка несущей конструкции;
• система теплоизоляции;
• система гидроизоляции;
• анкерные крепления;
• облицовка керамогранитной плиткой.

Замеры

Прежде чем начать монтаж вентилируемого фасада, необходимо произвести все необходимые замеры. Иными словами, создается проект, на котором отражаются все чертежи, необходимые материалы и т. д. Этот этап называют подготовительным. В него также входят:

1. Разметка так называемой границы “опасной зоны”.
2. Размещение на этой границе нужных материалов, строительных инструментов и всего прочего, что необходимо для монтажа.
3. Прогноз погоды — не рекомендуется строить фасад во время плохих погодных условий, так как это может негативно повлиять на качество работ.
4. Соблюдение всех необходимых требований СНИП (строительные нормы и правила).

Таким образом, подготовительные работы должны предусматривать даже незначительные мелочи, возникновение которых возможно при монтаже.

Монтаж крепежей

Очень важный этап — установка кронштейнов, их необходимо смонтировать по заранее сделанной разметке.

С помощью перфоратора необходимо просверлить отверстия в стене.

Затем в просверленные отверстия вставить паронитовую прокладку.

Вбить в отверстия анкерные дюбеля.

С помощью шуроповерта установить несущие кронштейны.

Несущая конструкция представляет собой смонтированный основной профиль, который крепится с помощью кронштейнов к внутреннему фасаду. Несущая конструкция должна при монтаже соответствовать следующим требованиям:

• надежность крепления кронштейнов;
• сокрытие неровностей основного фасада;
• сопротивление динамическим нагрузкам на стены;
• создание пространства, изолирующего холод;
• небольшой вес;
• габариты, выдерживающие облицовочный материал — керамогранитную плиту.

Система ветро- и гидроизоляции предполагает создание защитного слоя:

1. Через специальные прорези в кронштейнах нужно повесить плиту утепления.
2. После нужно смонтировать влагоотталкивающую мембрану и временно ее закрепить.
3. С помощью перфоратора высверливаются отверстия через мембрану, куда потом вставляются тарельчатые дюбеля.

Утепление и монтаж профилей

Начало монтажа утеплителя с нижнего ряда. Монтируются плиты в шахматном порядке для создания большей герметизации. Нельзя забывать о том, что не должно остаться никаких щелей между плитами.

Если вдруг плиты не вмещаются в какой-нибудь паз, то можно их подрезать с помощью электролобзика. Система укладки теплоизоляционной плитки не должна вызвать особых затруднений.

Если потребуется сделать двойной слой гидроизоляции, то необходимо сначала вмонтировать тарельчатые дюбеля для крепления внутренних плит к стене, а затем установить наружные плиты. На этом этап установки теплоизоляции окончен.

Система установки направляющих профилей включает в себя несколько этапов. В пазы несущих кронштейнов необходимо вставить направляющие профили. Затем закрепить их при помощи заклепок. В местах вертикальной стыковки основного и вертикального профиля нужно оставить зазор 8 — 10 мм. Это позволит защитить конструкцию от деформаций и динамических напряжений. В конце работы необходимо установить противопожарные отсечки.

На завершающем этапе необходимо облицевать вертикальный профиль плиткой. Работа состоит из следующих этапов:

Разметить отверстия для кляммеров в соответствии с проектом фасада.

Установить кляммеры и закрепить их с помощью клепок.

Используя видимый шов, облицовывать постепенно всю конструкцию, начиная с низа профиля.

Устройство вентилируемого фасада — это крайне сложный процесс, требующий пристального внимания и четкой последовательной работы в соответствии с планом.

Технология отделки фасада

Монтаж вентилируемых фасадов выглядит так – на поверхность внешних стен строения устанавливается навесной фасад многослойного типа. Монтажник вентилируемых фасадов создает проект вентилируемого фасада, а также несущий каркас, который делается из металлической основы.

Инструменты

Перед тем как начать монтаж вентилируемых фасадов стоит подготовить комплектующие для вентилируемого фасада.

Необходимые инструменты и материалы:

• профиль для вентилируемого фасада;
• мембрана водо и ветрозащитного типа;
• облицовочный материал;
• тарельчатые дюбели;
• перфоратор;
• средство антисептического типа;
• теплоизоляционные материалы;
• кронштейн для вентилируемых фасадов;
• шуруповерт;
• дюбели анкерного типа.

Крепежи для монтажа панелей вентилируемого фасадаНеобходимые инструменты

Подготовительные работы

Технология вентилируемого фасада предусматривает не только подготовку материалов для навесных вентилируемых фасадов, но и подготовительный этап. В этот этап должны входить следующие работы:

• подготовка стеновых перегородок к утеплению. Для начала рекомендуется проверить их состояние, смогут ли в них держаться крепежные элементы. Монтажник вентилируемых фасадов обязательно должен провести геодезическую фотосъемку для выявления общих параметров дома;
• обязательно делается проектирование вентилируемых фасадов и проведение теплоизоляции. Этот процесс включает определение типа, параметров и расположение утеплителя. Плиты теплоизоляции должны фиксироваться между собой плотно, чтобы воздушный зазор на вентилируемом фасаде был совсем небольшой;
• обязательно, перед тем как начать монтаж вентилируемого фасада, нужно сделать теплотехническую оценку.

Общая схема монтажа каркаса для фасада

Монтаж кронштейнов

Параметры кронштейнов напрямую связаны с размерами утеплительного материала и панелей, предназначенных для облицовочных работ.

Монтажник вентилируемых фасадов крепит кронштейны согласно следующим правилам:

• чтобы сделать места с отверстиями, следует использовать сверло, соответствующее параметрам анкерного дюбеля для фасада;
• чтобы организовать места с отверстиями в основаниях с несущим типом из кирпича с облегченным, пористым, пустотелым видом следует выбрать перфоратор с ударным режимом;
• размер отверстий следует делать на один см больше дюбеля.

Подготовка отверстий под крепление кронштейновУстановка кронштейнов

Монтаж фасадной направляющей

Параметры направляющей напрямую зависят от числа этажей здания, числа переходов на стене, а также от размера площади в м2. Монтажник вентилируемых фасадов при креплении направляющей обязательно должен соблюдать ряд важных правил:

• размер направляющей не выше одного этажа;
• самый небольшой зазор между направляющими не более 7—9 мм;
• зазор по горизонтали должен равняться длине материала для облицовки с вентилируемым фасадом.

Каркас для вентилируемого фасадаЭлементы каркаса

Монтаж облицовки

С учетом материала, подобранного для облицовки, его монтаж имеет определенные особенности:

• основа из металлических кассет — перед тем как будет сделана сборка этих элементов, на замок нужно приклеить двухстороннюю самоклеящуюся ленту. Далее кассетные изделия прикрепляются в область замков с лентой при помощи саморезов и заклепок. Монтажник устанавливает эти элементы снизу вверх или слева направо;
• основа из керамогранитных плит — принцип монтажа этих элементов похожий на установку металлических кассет – снизу вверх. Монтажник вентилируемых фасадов начинает фиксирование плит с расположения на направляющие стартовые кляммеры, которые устанавливаются по горизонтальной линии;
• фиксирование сайдинга — этот материал прикрепляется в место под конструкцией. Он фиксируется при помощи саморезов, специального замка;
• обрешетка или крепление полиалпана. Она монтируется из металлического профиля, который фиксируется по всему периметру дюбелями.

КерамогранитМеталлические кассетыСайдинг

Крепление системы вентилируемых фасадов – это трудоемкий процесс

При монтаже любой конструкции, будь это устройство вентилируемого фасада из керамогранита или другой важно правильно рассчитывать расстояние. Хорошая облицовка напрямую зависит от того, как будет выполнен весь процесс по ее установке, а также какие материалы для облицовки выбраны

Если все делать правильно, согласно правилам, то в результате можно не только хорошо оформить навесные вентилируемые фасады, но и продлить их срок службы

Если все делать правильно, согласно правилам, то в результате можно не только хорошо оформить навесные вентилируемые фасады, но и продлить их срок службы.

Комплектующие для монтажа вентилируемого фасада

В процессе понадобятся:

• кронштейны;
• рейки;
• кляммеры (стартовые и основные, выбранные в соответствии с системой крепления плит);
• дюбели (обычные и тарелочные);
• анкера;
• болты;
• заклёпки;
• саморезы.

Комплектующие делают из:

• оцинкованной стали;
• нержавейки;
• алюминия.

Размеры комплектующих подбираются в зависимости от проекта. Учитывается толщина слоя теплоизоляции, вес керамогранитных плит и особенности строения.

Стандартные кронштейны имеют такие размеры:

• длина от 50 до 400 мм;
• ширина — 50 мм;
• толщина — 1,2 мм.

Выпускаются также усиленные:

• длина составляет 90-350 мм;
• ширина — 90 мм;
• толщина — 1,2 или 2 мм.

Метизы подбираются в зависимости от веса плит, которые они должны будут удерживать.

Вентфасад своими руками: материалы и инструменты для работы

Эти материалы обязательно понадобятся при монтаже композита из керамогранита:

1. Строительный уровень.
2. Электродрель и перфоратор для сооружения каркаса.
3. Канцелярский нож.
4. Шуруповерт.
5. Отвертки/шуруповерт.
6. Молоток.
7. Киянка.
8. Керамогранит.
9. Саморезы с шайбами.
10. Тепло- и пароизоляционные материалы.
11. Профиль для каркаса.
12. Тарельчатые дюбели или самоклеящаяся лента.
13. Стартовые кляммеры.

Прежде чем начать монтаж вент. фасада, нужно подготовить все требуемые материалы. Для начала следует приобрести теплоизоляционный материал.

Он должен обладать такими характеристиками, как влагостойкость, низкая теплопроводность, технологичность, устойчивость к огню. Лучше всего для этих целей подойдет либо стеклянная, либо (лучше) минеральная вата.

Для монтажа теплоизоляционного слоя вентфасада подойдет минеральная вата, плотность которой составляет около 80 кг/м³.

Кроме того, следует учесть, что такие теплоизоляционные материалы имеют высокую степень продуваемости. Именно поэтому потребуется защитить теплоизолятор специальной ветрозащитной пленкой. Такая пленка должна быть обязательно паронепроницаемой, чтобы не образовывался конденсат.

Что касается самого каркаса, то для него нужно использовать профилированные элементы из алюминия, оцинкованного металла или нержавеющей стали. Тип каркаса и необходимые для него материалы нужно выбирать исходя из финансового состояния.

Подсистема для вентфасада может быть выполнена при помощи различного облицовочного материала, например, панелей ПВХ, деревянной вагонки или натурального камня (гранита или мрамора).

Но, как было сказано ранее, композит из керамогранита подойдет лучше всего. Во-первых, такой композит обладает небольшой массой и характеризуется невоспламеняемостью. А во-вторых, монтаж вент. фасада отличается легкостью работ, что позволяет делать все своими руками.

Преимущества вентилируемого фасада

Как и прочие строительные технологии, вентфасад обладает рядом неоспоримых преимуществ и недостатков.

Плюсы конструкции:

• Эстетическая привлекательность. Керамогранитный фасад придает любому зданию солидный внешний вид. Широкая цветовая гамма гранитной керамики позволяет оформить фасад дома в любом стиле, создав неповторимый авторский проект.
• Разнообразие конструктивных элементов дает возможность решить задачи по декоративному оформлению любых зданий – начиная от построек классической архитектуры, и заканчивая сверхсовременными строениями в стиле хай-тек.
• Быстрота монтажа/демонтажа облицовки. Это позволяет буквально за несколько минут заменить поломанную плитку, произвести декоративную вставку, частично или полностью изменить цвет облицовки.
• Устойчивость к агрессивному воздействию внешних факторов. Вентфасады из керамогранита хорошо переносят перепады температуры и влажности воздуха; солнечное ультрафиолетовое излучение; щелочные и кислотные примеси, содержащиеся в городском воздухе и осадках.
• Хорошая звукоизоляция. Это особенно актуально, если здание фасадом выходит на оживленную улицу с интенсивным дорожным движением.
• Экологичность. Благодаря свойству вентилируемого фасада выводить сырость сквозь стены здания, во внутренних помещениях создается благоприятный микроклимат.
• Стойкость к механическим нагрузкам. Керамогранит обладает достаточной прочностью, чтобы противостоять случайным ударам, механическим нагрузкам и прочим воздействиям. Это обуславливает длительный срок эксплуатации декоративных фасадов, изготовленных из гранитной керамики.

Недостатков у вентилируемых фасадов из керамогранитных плит не столь много:

• В случае использования в качестве теплоизоляции пожароопасных материалов, страдает общая пожаробезопасность строения.
• Установка фасадов – дело трудоемкое, монтаж конструкции должен производиться специалистами, прошедшими соответствующую подготовку.
• При обустройстве многослойной конструкции обязательно соблюдение всех нормативных требований. Пренебрежение приводит к значительному снижению эксплуатационно-технических характеристик вентфасада.
• Фасад увеличивает нагрузку на фундаментные основания и несущие стены здания.

Несмотря на имеющиеся недостатки, плюсов у вентилируемых фасадов намного больше, что подтверждает популярность подобных конструкций.

Возможные ошибки

Отдельно хочется поговорить о самых распространенных ошибках, которые возникают в процессе:

• Установка несущего каркаса в мороз. Так, после установки в морозы при повышении температуры есть высокая вероятность того, что крепежи ослабнут, и подсистема крепления начнет терять свою прочность и жесткость.
• Установка кронштейнов без компенсационной прокладки.  Это приведет к постепенному ослабеванию крепежа из-за того, что материал будет при каждом цикле сжиматься и разжиматься под действием температур.
• Совпадение швов при установке нескольких слоев утепления. Из-за этого будут образовываться мостики холода, что существенно снизит эффективность теплоизоляции.
• Установка клямеров слишком близко. Из-за этого плита будет плотно входить в крепежи и тогда при нагревании под солнцем плита попросту может лопнуть и это вызовет внутреннее напряжение.

Постарайтесь избегать таких ошибок, и тогда результат точно будет радовать вас на протяжении долгого времени.

Плюсы и минусы применения

Выделим несколько основных достоинств использования керамогранитных плит для фасада строения:

• Экологичность. Изделия не наносят вреда ни окружающей среде, ни здоровью человека.
• Пожароустойчивость.
• Материал способен выдержать различные температурные перепады.
• Противостоит влажности разной степени.
• Устойчив к влиянию химических веществ.
• Не поддается воздействию ультрафиолета.
• Долговечность. Материал проверен временем, и гарантированно прослужит вам долгие годы.
• Разнообразие в выборе. Производят блоки разных форм, фактур и цветов, они также способны имитировать внешность как природного камня, так и обычного кирпича.

Недостатков у керамогранита гораздо меньше:

• Большой вес. Но и этот недостаток пытаются уменьшить, делая плиты более тонкими.
• Дороже по сравнению с некоторыми керамическими аналогами.
• Сложная обработка и резка изделий.

Способы крепежа вентилируемого фасада из керамогранита

• Укладка со зрительно видимым швом. Для соединений используют металлические стержни с нарезанной резьбой, кляммеры, саморезы или заклепки. Декоративные плиты фиксируются на профиль герметиками, губчатой резиной. Внешняя часть профиля вуалируется для сокрытия своей непривлекательности, а затем окрашивается в тон керамогранита.
• Бесшовная инсталляция. Механическая укладка плит без швов рассчитана на монтаж тяжелых плит и требует предварительной их обработки. В процессе механической укладки на оборотной стороне плиты просверливается 4 отверстия под дюбеля, которые будут фиксировать кронштейны. Комбинированный метод предполагает получение неразъемных соединений элементов конструкций с помощьюклея. Дюбели крепятся только в 2 местах, а клей обеспечивает дополнительное механическое крепление.

Цена проветриваемой системы снижается из-за корректного выбора способа крепления плит.

Монтаж начинается с математического расчета, в ходе которого сопоставляется размер плитки и фасада объекта. А чтобы после завершения работ здание не напоминало разлинованный тетрадный лист, необходимо использовать плиты крупного размера: 600х600, 800х800, 600х1200. В совокупности с величиной плит учитывают размерность затирочных швов, возможность подгонки плиты под требуемый размер для компенсации погрешностей.

Порядок монтажа вентилируемого фасада с отделкой керамогранитом

Если речь про реконструкцию здания, то на подготовительном этапе со стены удаляются слабо закрепленные куски старой облицовки. Необходимости в выравнивании поверхности нет, поскольку она будет скрыта отделкой фасада из керамогранита. Оценивается способность несущих конструкций выдержать дополнительные нагрузки. Завозятся все необходимые материалы. Ограждается территория.

Если монтаж фасада из керамогранита будет производиться на высоте, то устанавливаются строительные леса или люльки. Производится разметка стены для установки кронштейнов четко в соответствии с проектом. Стандартный шаг вертикальных направляющих под керамогранит — 600мм, даже если плата имеет ширину 1200мм. Шаг системы может быть сокращен на углах, под окнами, и везде, где потребуется подрезка плиты керамогранита.

Существуют разные типы систем в зависимости от используемого металла в конструкции:

• оцинкованные;
• алюминиевые;
• нержавеющие.

В оцинкованных системах применяется вертикально- горизонтальный метод монтажа. Это значит, что кроме вертикальных направляющих, будут использованы и горизонтальные. Соединяясь между собой, направляющие образуют клетку на фасаде, где ячейка 600*600мм. Это удобно монтажникам, потому что  есть возможность смещения плитки керамогранита влево/ вправо.

При вертикальном расположении системы, возможность смещения плитки ограничена допустимым способом смещения кляммера относительно верхней полки профиля. Кляммер можно смещать, но главное условие допустимости такого узла — каждый кляммер должен быть закреплен как минимум на  две заклепки наискосок в верхнее и нижнее отверстие.

Монтажников нужно ограничивать в самостоятельном принятии решения относительно раскладки керамогранита на фасаде. Интересы у собственника здания и подрядной организации разные, собственнику важен эстетический вид, раскладка должна быть с ним согласована. Речь о проекте на навесной фасад с керамогранитом, проект должен быть обязательно. В проекте определена раскладка и расположение каждого узла конструкции.

В большинстве случаев монтаж керамогранита ведется горизонтальными рядами. Для этого с помощью уровня необходимо параллельно нулевой отметки провести на стене нижнюю стартовую линию и определить точное место расположения углов. От них в будущем будет вестись установка плитки, но для этого надо заранее правильно подвести под нее каркас.

При изготовлении вентилируемого фасада из керамогранита технология монтажа должна соблюдаться в соответсвии с Альбомом Технических Решений и проектом на фасад. Альбом технических решений- набор типовых узлов, допустимых к использованию на конкретной системе. Альбом технических решений согласовывается ФАУ ФЦС при выдаче Технического Свидетельства на систему, он есть у каждого сертифицированного производителя.

В соответствии с произведенной разметкой на стену через паронитовые прокладки устанавливаются несущие и опорные кронштейны. Их крепят анкерными дюбелями, которые должны уходить в бетон или кладку не менее, чем на 5-6 сантиметров. Заранее нужно провести испытания на вырыв анкера, чтобы подобрать допустимый анкер в соответствии с нагрузками, передаваемыми на точку крепления.

На несущие кронштейны с применением саморезов или заклепок крепят профиль из оцинкованной, нержавеющей стали или алюминия. При этом должны выполняться два обязательных условия:

• верхние полки профилей образуют идеально ровную плоскость для правильного крепления керамогранита на фасад;
• между слоями облицовки и теплозащиты оставляют пространство для естественной вентиляции;
• в зависимости от проекта профиль устанавливается вертикальными рядами или образует решетку правильной формы.

Утеплитель в навесных конструкциях

Монтаж вентилируемого фасада из керамогранита, как правило, предполагает наличие сплошного слоя утеплителя. Для этого используют маты из минеральной ваты плотностью не менее 80кг/м3. Их прижимают к стене тарельчатыми дюбелями. Каждый мат минваты должен быть закреплен пятью дюбелями: четыре по углам и один в центре. Снаружи на них закрепляют ветрогидрозащитную мембрану. Она пропускает пары воды и препятствует выветриванию теплоизоляционного материала восходящими потоками воздуха. Можно применять двухслойное утепление в вентфасадах. Нижний слой базальтового утеплителя может быть меньшей плотности — от 50кг/м3. При двухслойном утеплении каждую следующую плиту утепления укладывают на предыдущую, перекрывая стыки. Таким образом достигается максимальное сохранение тепла в здании.
