Как крепятся композитные панели к системе навесного фасада
Устройство кассет на фасаде здания предполагает образование архитектурного рисунка в виде открытых полос между панелями – четкие русты. Руст – это расстояние между кассетами по вертикали и горизонтали. Минимально и максимально допустимые русты четко прорисованы в Техническом Альбоме, выяснять у каждого производителя требуется индивидуально.
Профессиональная укладка кассет создаёт безупречный эстетический вид здания. Монтаж композитных панелей допускает расположение плит как горизонтально, так и вертикально, можно комбинировать эти два способа. Случается встретить и наклонные кассеты, расположенные под углом к плоскости здания. Иногда архитектор предполагает использовать метод «разно-выносного фасада», это когда одни кассеты более утоплены относительно остальных, что создает неповторимую игру теней на фасаде, а также некоторые дополнительные сложности в проектировании и монтаже узлов навесного вентилируемого фасада. Если добавить игру красок, то можно получить уникальное оформление в виде суперсовременного сооружения.

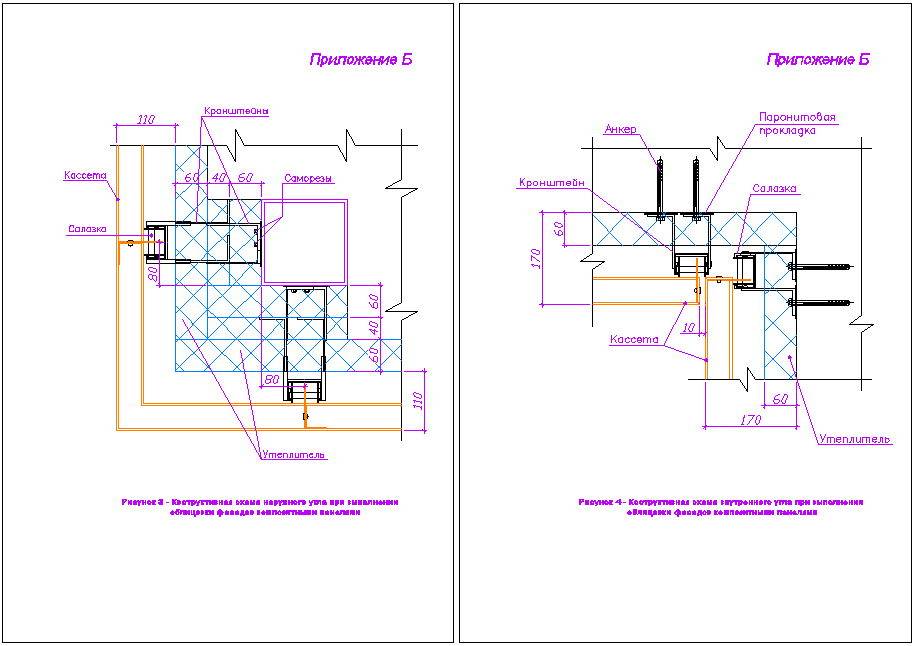

Устанавливаются композитные панели на специальное крепление – каретки или салазки, в разных системах они могут именоваться по-разному, что сути не меняет. Каретка – это такой элемент конструкции, который установлен на вертикальном профиле с помощью распирающего болта. Каретку не следует крепить насквозь в профиль, она должна иметь возможность свободного хода по профилю, по крайней мере, в момент монтажа. Каретка обхватывает профиль с двух сторон и, при давлении по центру распирающим болтом, достаточно плотно и неподвижно располагается на профиле.
Вес кассеты удерживает заклепка, закрепленная в верхнюю отбортовку кассеты к профилю. Дополнительно вес удерживают специальные зажимы, скрепляющие верхнюю и нижнюю кассету. В сложных случаях, когда применяются широкоформатные алюминиевые кассеты, вес кассеты ложится на горизонтальный профиль, проложенный под верхней отбортовкой, придающий особую жесткость кассете. Каретка же «работает на отрыв», т.е. ветер будет стремиться оторвать облицовку от стены, и чтобы обеспечить дополнительное крепление кассеты к подсистеме, ее (кассету) навешивают на салазку.
Салазку и фасадную кассету соединяет икля. Икля – это элемент навесной фасадной системы, который крепится к кассете еще до монтажа, на земле или в цеху. Это некий крючок, он и навешивается на каретку.
Дополнительно по технологии монтажа навесных фасадных систем можно ознакомиться в статье: «Базовые вещи о навесных вентилируемых фасадах«.
Как предусмотрено термическое расширение на алюминиевых кассетах
Композитный материал хорошо защищает стены здания от перегрева на солнце. Это не теплоизолирующий материал. Функционирует материал в температурном режиме от минус 50 до плюс 70. Алюминий, как и любой другой металл, имеет термическое расширение. Это значит, что при повышении температуры он расширяется, при снижении – сужается. И, если бы производители не предусмотрели места компенсации ( т.е. снижение влияния температур на внешний вид) термического расширения, то кассету бы вело, расходились бы русты на фасаде, кассета вспучивалась или же наоборот становилось впалой.
Во-первых, по вертикали кассета будет «ходить» совместно с системой. Т.к. система для алюминиевых кассет алюминиевая, то облицовка и система имеют практически один показатель термического расширения. Следовательно, расширяются в одном направлении и одновременно.
Во-вторых, по- горизонтали кассета также имеет возможность расширяться за счет горизонтальных овальных отверстий в верхней отбортовке кассеты
На рисунке слева обратите внимание, что только левое отверстие круглого диаметра, а правое уже овальное. Ключевой момент, что одно, и только одно, крепление кассеты к профилю должно быть фиксированным, т.е
заклепка должна крепиться в круглое отверстие и не иметь возможность хода. Остальные крепления кассеты, сколько бы их ни было, в зависимости от ширины применяемой панели, должны быть закреплены заклепкой в горизонтальные овальные отверстия. Это и обеспечит возможность хода кассеты по горизонтали и обезопасит от деформации кассеты на солнце.
Структурные особенности и состав листов Алюкобонда
Алюкобонд выпускается листами в виде сплошного полотна. Потом оно разрезается на части необходимых параметров. Заводские размеры листа Алюкобонд составляют 1200х2440х4 миллиметра. При этом толщина листов может меняться в диапазоне 2 — 6 мм. При надобности всегда есть возможность заказать изготовление листов нужного размера Алюкобонда. Длина плиты может быть увеличена до 6 м, а ширина — до 1,6 м. Металлический лист характеризуется стандартной толщиной — 0,5 мм.
К техническим характеристикам Алюкобонд и другим преимуществам материала относятся:
- длительный срок эксплуатации (25 лет и больше);
- прочность и устойчивость конструкций;
- эластичность, возможность быстрого обретения первоначальных форм;
- стойкость в различным атмосферным влияниям;
- большой выбор цветовых решений плит;
- устойчивость к воспламенению;
- лёгкий вес (5-8 кг/1 м²);
- гладкое лакокрасочное покрытие;
- шумоизоляция;
- коррозийная устойчивость;
- экологичность;
- идеальное соотношение качественных характеристик и цены.
К плюсам отделочных плит Алюкобонд стоит отнести также широкий выбор цветовых решений финишного покрытия. Среди ассортимента предлагаются листы тринадцати оттенков под «металлик» и полтора десятка матовых цветов. Также можно выбрать оформление под натуральный камень или под древесину.
Установка металлических кассет Алюкобонд
Пластины Алюкобонд могут иметь разные крепления. Есть кассеты, снабженные замком, и без него. Установку начинают со стартовых планок, которые закрепляют на горизонтальном уровне при помощи заклепок или саморезов. Прежде чем устанавливать кассету, в месте крепления на замок приклеивают самоклеящуюся двустороннюю ленту.
Монтаж панелей осуществляется на подсистему, стены желательно утеплить
Она обеспечит более надежное соединение. Кассеты закрепляют заклепками либо саморезами на вертикальных направляющих. Каждую следующую кассету монтируют на предыдущую в замок.
Все панели должны быть смонтированы без перекосов, с зазорами нужной ширины. На поверхности пластин не должно остаться царапин и вмятин. Если кассеты не снабжены замками, их прикрепляют заклепками либо саморезами.
В принципе, смонтировать вентилируемый фасад из панелей Алюкобонд не так и сложно.
Главное — соблюдать инструкцию и действовать аккуратно. Фасад получится ровным и красивым. Он прослужит достаточно долго, не требуя ремонта. Рекомендуем прочесть статью о вентилируемых фасадах из керамогранита.
Характеристика материала
Алюкобонд — это композитная панель, которая состоит из двух пластин, изготовленных из алюминия. Между пластинами располагается слой полиэтилена. Общая толщина такой панели варьируется от 0,2 до 0,6 см.
Композитные панели состоят из алюминиевого корпуса и утеплителя (вспененный полиэтилен)
Цветовая гамма материала включает в себя 19 стандартных цветов. Для лакировки
Алюкобонда применяются краски высокого качества. Они устойчивы к промышленным загрязнениям и неблагоприятным погодным условиям.
Композитные панели производят в виде непрерывной ленты. Это делает возможным изготавливать листы любой нужной длины.
Слой краски и пленки дополнительно защищает панели, а также украшает
Стандартные размеры материала следующие:
- толщина от 0,2 до 0,6 см;
- длина 244 см;
- ширина 122 см.
По желанию клиента предприятия производят Алюкобонд нестандартных размеров.
Длина такого материала может составлять не более 600 см, а ширина — до 160 см.
Панели Алюкобонд сохраняют свои эксплуатационные свойства на протяжении длительного времени
Особенности Алюкобонда:
- материал высокоустойчив к агрессивным воздействиям, он почти не выгорает и не гниет, а также сохраняет первоначальную форму при резкой смене температуры;
- он хорошо сопротивляется механическим воздействиям, износоустойчив, благодаря чему может эксплуатироваться несколько десятилетий;
- композитные панели благодаря маленькому весу не создают большой нагрузки на стены;
- материал обладает отличными шумопоглощающими характеристиками;
- его наружный слой обладает низкой степенью электростатичности, благодаря чему на поверхности не образуется слой грязи;
- гладкая поверхность материала позволяет мыть его при помощи обыкновенной воды;
- композитные листы изгибаются под любым углом;
- благодаря разнообразной цветовой гамме материал позволяет оформлять фасады в любом стиле.
Неспециализированное описание материала
Перед тем как перейти к описанию работ стоит мало сказать относительно того, что собой воображает материал. Алюкобонд – это композитный материал, используемый для внешней отделки фасадов зданий. Состоят панели из двух страниц алюминия с запрессованным между ними пластиковым наполнителем. Алюминиевые внешние части для приобретения ими желаемых эксплуатационных черт покрываются несколькими слоями лакокрасочных материалов. Что же касается качеств готового изделия, то среди них возможно выделить:
- За счет того, что при изготовлении панелей употребляются лишь легковесные материалы, панели Алюкобонда фактически не оказывают дополнительной механической нагрузки на фасад и фундамент.
- Отдельные элементы конструкции имеют большие, если сравнивать с тем же сайдингом, размеры, соответственно, работы будут проводиться стремительнее.
- С технической стороны монтаж панелей Алюкобонда достаточно простое мероприятие, а потому его исполнение в полной мере вероятно своими руками. Само собой разумеется, при работах нужно иметь некоторый базовый опыт обращения с инструментом, но не более того.
- Разглядываемый материал владеет хорошими показателями, как механической прочности, так и устойчивости к действию внешних факторов. Благодаря многослойному покрытию, панели не подвержены действию жидкости, а композитная технология и применяемые при изготовлении материалы делают Алюкобонд невосприимчивым к перепадам температур.
- Не считая другого, направляться добавить, что при применении разглядываемого материала получается так называемый вентилируемый фасад, что есть дополнительным плюсом, поскольку предохраняет стенки от образования конденсата и других негативных факторов.
Алюкобонд
Алюкобонд (Alucobond) – композитный материал, предназначенный для отделки фасадов. Алюминиевые композитные панели (АКП) состоят из тончайших листов алюминия, между которыми запрессован полимерный лист. Такой состав делает материал легким по весу. Алюминий имеет низкий удельный вес, пористая структура прослойки также не увеличивает общий вес изделий. Данные панели поступают на отечественный рынок из США и Китая и Германии. В последние годы их стали изготавливать и в России.
Сфера применения Алюкобонда
Применение алюминиевых композитных панелей Алюкобонд не имеет границ. Они используются для облицовки фасадов, для проведения внутренних отделочных работ. Эти панели можно встретить в общественных учреждениях, в частных домах, в современных бизнес-центров. Из такого материала получаются интересные внутренние перегородки, носящие декоративный характер. Простота в обработке и монтаже, позволяющая придать панелям практически любую форму, является основой безграничного применения данного отделочного материала. Его также используют в рекламных конструкциях, при облицовке павильонов.
Основные свойства
Выпуск панелей Алюкобонд идет сплошным полотном. Его впоследствии разрезают на фрагменты нужных параметров. Стандартные размеры панелей — 1200х2440х4. По толщине листы могут варьироваться от 2 до 6 мм. При необходимости на предприятии можно оформить индивидуальный заказ на размер панелей. Длину можно сделать до 6 метров, ширину – до 1,6 метра. Алюминиевый слой обычно имеет стандартную толщину 0,5 мм.
Панели Алюкобонд имеют ряд важных преимуществ:
- долговечность (гарантия – 25 лет);
- прочность;
- хорошая гибкость, способность быстро восстанавливать начальную форму;
- способность без изменений выносить любые воздействия атмосферы;
- богатая цветовая палитра;
- устойчивость к огню, к механическому воздействию;
- незначительный вес (5–8 кг в 1 м²);
- гладкая поверхность;
- шумоизолирующие свойства;
- устойчивость к коррозии;
- экологичность;
- оптимальное соотношение цены и качества.
Одно из достоинств данного отделочного материала – богатая цветовая гамма. Производятся панели оттенков «металлик» — 13 разновидностей, а также 15 матовых тонов. Есть расцветки «под натуральный камень» и «под дерево». На фото и видео можно познакомиться с имеющимися в продаже разновидностями.
Технические характеристики Алюкобонда
Данный облицовочный материал не обладает теплоизолирующими свойствами. У него иное предназначение. Основные параметры этих панелей способствуют выравниванию температуры внешнего и внутреннего листов алюминия. Главное предназначение материала – вентилируемые фасады, поэтому Алюкобонд создает эффективный теплообмен. Если такового не будет, то при нагреве на солнце листы могут подвергнуться деформации. Панели можно эксплуатировать при температуре от -50°С до +80°С.
Среди отдельных марок этих панелей есть стойкие к огню. Это марки А2, Plus, они имеет класс горючести Г1. Однако прочие марки, где в качестве наполнителя выступают обычные полимерные материалы, не обладают устойчивостью у огню, класс горючести бывает даже Г4. Это можно считать недостатком материала. Ведь материал не просто горит, он выделяет токсичные вещества, опасные для человека. Отзывы потребителей называют еще один «минус». Это сложность проведения ремонтных работ. Если нужно будет заменить одну панель, придется снимать и ряд соседних элементов.
О прочности материала говорят такие параметры:
- Модуль упругости при изгибе – 70 000 МПа;
- Предел прочности при изгибе – 125-240 МПа;
- Предел прочности при растяжении – 130 МПа;
- При разрыве удлинение – 5 %;
- Коэффициент звукопоглощения – 0,05;
- Звукопоглощение – от 21 до 27 дБ (в зависимости от толщины панели).
Хорошей звукоизоляции способствует многослойная структура материала. Благодаря этому, Алюкобонд не только защищает строения от воздействия звуков, но и снимает вибрацию.
Достойные технические характеристики позволяют использовать алюминиевые композитные панели без ограничений при возведении зданий различного назначения: жилого, производственного, общественного.
Как подобрать анкер
Анкер подбирается с помощью проведения специальных испытаний – испытаний на вырыв анкера. Т.е. приезжает представитель, выбранного вами производителя анкеров, на объект. Устанавливает по 15 шт каждого вида анкеров в стену объекта и дергает их специальным прибором. Прибор показывает предельную нагрузку на анкер. Предельная нагрузка – это та, при которой блок разрушается, а анкер выпадает из стены. Составляется Протокол испытаний.
Но этого мало. Мы же не хотим даже допустить мысль о возможном выпадении анкера из стены уже смонтированного фасада? Поэтому с помощью специальных формул, умножая предельную нагрузку на коэффициент запаса по нарзкам, производитель получает некое значение. Это значение – допустимая максимальная нагрузка на анкер. Производитель выдает Акт испытаний на вырыв анкера, в нем отражена именно допустимая нагрузка. Например, анкер держит максимум 180кг.
Затем уже производитель подсистемы навесного фасада выполняет Статический расчет нагрузок по фасаду и деформаций конструкции. Статический расчет содержит все необходимые данные: ветровой район, вес облицовки, шаг профилей, шаг кронштейнов, вынос облицовки, площадь пятки кронштейна и еще множество разных значений, много сложнейших формул, но, главное, значение нагрузки, которую передает система на одну точку крепления. Одна точка крепления – один кронштейн. Вообще это значение дается в Ньютонах, но для удобство восприятия, мы дадим пример в кг. Например, это значение: 1200Н, что, очень приблизительно, 120кг.
Как же понять подходит ли анкер, который мы испытывали ранее, на этот объект. Нужно сравнить два значения: максимальную предельную нагрузку из Акта испытаний на вырыв анкера и значение, полученное из Статического расчета нагрузок. Т.е. в нашем случае: анкер держит 180кг, а система передает на анкер 120кг нагрузки. Значит анкер держит. Использовать можно. Разберем пример наоборот: анкер держит 120кг, а система передает 180кг. Значит надо менять анкер или увеличивать количество точек крепления – кронштейнов.
В заключении сообщаем, установка кассет начинается с нижнего ряда. Каждый ряд нужно укладывать по уровню, начиная от нулевой точки фасада. Замена деформированной единицы кассеты осложнена необходимостью демонтажа всего ряда панелей.
Ограждающие конструкции крыши
Кровля — верхнее ограждение (оболочка) крыши, непосредственно подвергающееся атмосферным воздействиям. Предохраняет здание от проникновения атмосферных осадков.
Фронтон — торцевая часть крыши, часть фасада здания, ограждающая конструкция между скатами крыши. Служит для создания замкнутого помещения под крышей (чердака) и для его защиты от неблагоприятных воздействий окружающей среды. Фронтон отделен от от нижней части стены карнизами и, как правило, изготовлен из другого материала, чем стена, например, стена из бруса или кирпича, фронтон из досок.
Щипец (вимперг) — верх торцовой стены строения, имеющий остроугольную форму и находящийся между двумя скатами крыши, но, в отличие от фронтона, щипец не отделён от стены карнизом и образует с фасадом единую плоскость и изготовлен из одного материала. Если сравнивать щипец с фронтоном, то отличие будет, в отсутствии карниза, визуально разделяющего стену и фронтон, и материал фронтона может отличаться от материала стены.
Козырёк — мини крыша, которая располагается над торцевыми стенами под фронтонами и служит для предохранения стен от атмосферной влаги.
Свес крыши — наружная полоса ската крыши, выступающая за линию стены. Служит для предотвращения попадания атмосферных осадков на стены и составляет не менее 75-80 см. Свес крыши разделяют на фронтонный и карнизный.
Карниз крыши — это конструкция состоящая из свеса крыши и её закрывающей части снизу и сбоку. Карниз отличается от свеса тем, что полностью закрывает все элементы стропильной конструкции выходящие за линию стен. Карниз оберегает не только от атмосферных осадков, но и препятствует проникновению сырости и разной живности на чердак и в подкровельное пространство. Карнизы могут быть не только полностью частью крыши, но и частью стены. Карниз опоясывающий весь периметр стены называют — венчающий карниз. Например, когда карниз крыши переходит в козырек, отделяющий фронтон от стены. Софит — подшивная карнизная доска.
Отделка фасада алюкобондом
Композитные панели наподобие «алюкобонд» в наше время уже давно стали обычным явлением при использовании для облицовки зданий системами навесных фасадов. Многие строительные организации и строительные компании занимаются разработкой и реализацией своих собственных проектов, которые учитывают возможность использования технологий навесных фасадов. Согласно статистике, алюмокомпозитные материалы и керамогранитные плиты имеют примерно равные пропорции по популярности, как материалы для отделки фасадов.
Основные характеристики алюкобонда
Алюкобонд, который также называют алюминиевой композитной панелью, представляет собой соединенные друг с другом при помощи специального минерального или ПВХ-наполнителя два алюминиевых листа с полимерным покрытием. Панели из алюкобонда имеют достаточно низкий вес, всего от 5,5 до 7,5 кг/м. кв., а толщина листов достигает 4 мм.
Алюкобонд имеет сверхпрочный клеевой слой по всей своей поверхности, что позволяет обеспечить прочную связь алюминиево-магниевых листов в единое целое с целью предотвращения разрушения композита на торцевых поверхностях. Обычно производители предоставляют 25-летнюю гарантию на свой материал, гарантируя, что за это время этот материал не претерпит изменений оттенка и не потеряет степень блеска, как в результате воздействия ультрафиолетовых лучей, так и атмосферных явлений.
Поверхность алюкобонда не подвергается образованию трещин при формовании панелей, которые обладают идеально ровной и гладкой поверхностью. Он отлично выдерживает диапазон температур -50 до +80 градусов по Цельсию, отлично сопротивляясь механическим повреждениям, разрывам и давлению. Особые свойства этого материала позволяют применять его для отделки не только жилых, но также административных и промышленных объектов. Его полная пожаробезопасность позволяет использовать его для отделки зданий с повышенными требованиями к стандартам пожарной безопасности.
Монтаж вентилируемых фасадов из алюкобонда
Алюкобонд используют при монтаже систем вентилируемых фасадов. Этот тип фасадной отделки используется в ряде стран Европы уже на протяжении многих лет, но наибольшую популярность он имеет в Финляндии и Германии. В странах СНГ он появился не так давно и можно сказать, что он пока еще только осваивает наш рынок. Однако, несмотря на это он быстро завоевывает популярность.
Вентилируемый фасад применяет почти в любых климатических условиях, позволяя обеспечить хороший уровень защиты зданий. Алюкобонд также позволяет обеспечить разнообразный дизайн, как при использовании для отделки современных, так и исторических зданий.
Вентилируемый фасад с использованием алюкобонда, не только имеет довольно приемлемую стоимость, но также характеризуется простотой эксплуатации, что в целом имеет положительное влияние на его выбор многими домовладельцами и строительными компаниями.
В целом сам процесс монтажа алюкобонда не отличается от технологии установки любых других панелей из алюминиевых композитных материалов. Чтобы согнуть панель, следует сделать V-образные надрезы на его обратной стороне при помощи специальной дисковой пилы. Следует также быть внимательным и не испортить пластиковую прослойку, прорезав ее полностью. Допускается только разрез ее верхней части. Затем лист сгибается вручную без приложения особых усилий, с радиусом сгиба, на который влияют ширина фрезы и глубина пропила.
Для фрезеровки панели алюкобонда можно применять, как стендовую пилу со специальным устройством для фрезеровки, так и ручной фрезер.
Монтаж алюкобонда требует использования следующих элементов:
1. Алюминиевых или нержавеющих заклепок;
2. Анкерных болтов для крепления кронштейнов.
3. Тарельчатых дюбелей при использовании утеплителя;
Основными элементами подсистемы для монтажа алюкобонда являются кронштейны, представляющие собой металлическую подконструкцию с вертикальными или горизонтальными направляющими.
Список источников
- luchiefasady.ru
- www.atla.ru
Монтаж фасада
Вентилируемый фасад из Алюкобонда не только обходится недорого, но и достаточно просто изготавливается. Поэтому его часто выбирают строительные компании и владельцы частных домов.
Фасад из Алюкобонда имеет малый вес и не создает нагрузку на стены и фундамент
В принципе, монтаж Алюкобонда мало чем отличается от установки иных композитных панелей. Чтобы согнуть Алюкобонд, необходимо проделать V-образные надрезы при помощи дисковой пилы с его обратной стороны. При этом нельзя полностью прорезать прослойку из пластика, иначе она будет испорчена. После этого панель можно будет согнуть руками. На радиус сгиба будет влиять глубина пропила и ширина фрезы.
Инструкция по монтажу фасада включает следующие этапы:
- подготовку здания к утеплению;
- разметку фасада;
- монтаж теплоизоляционного слоя, кронштейнов и ветрозащиты;
- установку вертикальных направляющих;
- установку панелей Алюкобонд.
