Кирпич полуторный облицовочный

Общие сведения

Технические характеристики и свойства

  1. Теплопроводность силикатного полуторного кирпича составляет 0,56Вт/мОс. Этот показатель намного меньше, если сравнивать с красным керамическим материалом, поэтому для целесообразности возведение внешних стен лучше провести именно из этого кирпича.
  2. Плотность кирпича. Элементы, которые являются полнотелыми, намного крепче, чем пустотелые. При сравнении показателей плотность полнотелого элемента выше второго на 600 единиц.
  3. Поглощение влаги. Этот показатель весьма важен при строительстве. Кристаллическая структура материала дает возможность достаточно быстро и впитывать, и отдавать влагу. По этой причине вы можете не волноваться о том, что могут появиться трещины на стенах, которые выполнены из этого материала.
  4. Прочность на изгиб и сжатие. Самой популярной маркой является номер 150, так как у нее показатель прочности равен 50кг/см2.
  5. Устойчивость к замерзанию и оттаиванию   примерно до 35-ти циклов.
  6. Оптимальный вариант для возведения перегородок между комнат, как именно силикатный полуторный кирпич обладает высокой звукоизоляцией.
  7. Размер полуторного силикатного кирпича равен 250*120*88 мм.
  8. Вес элемента составляет примерно 4 кг.

Достоинства силикатного кирпича

При строительстве перекрытий и стен обычно используют пустотелые кирпичи с утолщением. При этом пустоты бывают несквозные и сквозные. По форме они могут напоминать цилиндр, который расположен перпендикулярно основанию. За счет этих ячеек кирпич становится облегченным, что снижает нагрузку на фундамент. Еще одним плюсом в этой ситуации является то, что показатели и звукоизоляционные характеристики становятся лучше во много раз.

Если проанализировать все вышепреречисленное, становятся очевидны такие преимущества:

  1. Экономия времени при укладке. Перегородку, которая является несущей, укладывают в 2 ряда + 1 дополнительный ряд облицовки.
  2. Огромная экономия вяжущего раствора.
  3. Срок эксплуатации здания из силикатного кирпича увеличивается.
  4. Повышается показатель теплосохранности и морозоустойчивости стен.

Особенности, размеры и вес полуторного силикатного кирпича

Габариты (вес и размер) одного силикатного кирпича превышают показатели керамического аналога в несколько раз. Это обусловлено тем, что известь и кварцевый песок, который являются основой, делает его достаточно тяжелым. Компоненты, которые берут при производстве этого строительного материала, имеют высокий уровень гигроскопичности, что тоже влияет на вес кирпича.

Если использовать силикатный кирпич для возведения стен, то его делят на такие 2 группы: рядовой и лицевой. Но размер кирпича никак не зависит от его вида. Стандартный размер, как мы уже говорили, 250*120*88 мм.  Камень для облицовки отличается гладкостью и достаточно красивой поверхностью. Он имеет идеальный вид, что позволяет выполнять красивую укладку.

А вот рядовой полуторный силикатный кирпич используют для несколько иных целей. Обычно он выполняется только в белом цвете, и используется для стен и перегородок. В таких работах гладкость кирпича неважна, куда нужнее, чтобы кирпич был прочным и плотным по структуре. Показатель массы материала в этом случае зависит только от структуры. Полнотелые кирпичи представляют собой плотную, сплошную массу без отверстий и пустот. В этой случае максимальный вес полуторного силикатного кирпича будет 4,5 кг.

Пустотелые камни изнутри выглядят как соединение ячеек, отверстий и пустот. Вес будет зависеть от количества, но средний показатель не превышает 4 кг.

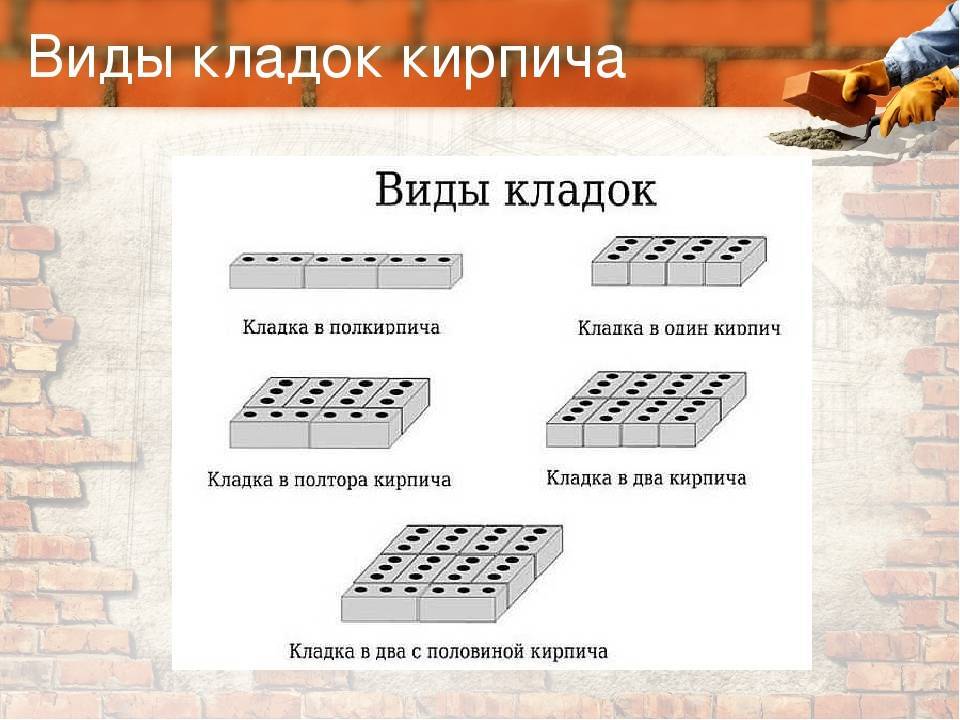

Советы при укладке кирпичной стены

Для успешного возведения кирпичной стены нужно соблюдать много правил

При этом есть советы, на которые стоит обратить внимание в первую очередь

Для кирпичных швов важно не допускать их совпадения по вертикальным линиям. Необходимо делать перевязывание кирпичей

То есть нужно следить за чередованием швов. И чередовать тычковые и ложковые ряды. Швы при этом должны быть достаточно заполнены цементным или клеевым раствором.

Во время укладки необходимо избегать:

  • Отклонения положения кирпичей от воображаемой вертикальной и горизонтальной линии.
  • Слабой перевязки. То есть перекрытия одного кирпича другими из верхних рядов.
  • Неаккуратно выполненной, например, поспешной кладки.
  • Разного количества нанесённого раствора.
  • Неправильного зазора между соседними кирпичами. Расстояние должно составлять 3 см.

Чтобы было меньше ошибок, а также для их полного предотвращения, нужен план с расчётом. Стоит просто схематично изобразить внешний вид будущей кладки с размерами. Конечно, нужно вычислить количество необходимых кирпичей. Результат работы по плану с расчётом — красивая ровная стена.

Советы по технологии кладки стен

При кладке стен необходимо выдержать определённую технологию

Перечислим самое важное

  • Перед тем, как начать кладку, необходимо провести изоляцию. Для этого по периметру кладки укладывают, например, слой рубероида или другого изолирующего материала.
  • По углам цоколя с помощью уровня кладут несколько рядов кирпича. На углы крепят порядовки с помощью скоб. Расстояние между делениями составляет 77 мм.
  • По порядовкам натягивают шнуры-причалки. Они помогают соблюсти прямолинейность и горизонтальность возводимых рядов кирпичной кладки.
  • Шнур размещают через каждые 5 м. Чтобы не допустить его провисания, через 5 м делают маяк в виде кирпичей для натяжения шнура.
  • Шнур-причалка для внешних стены крепится по порядовкам, а для внутренней при помощи скоб.
  • На кирпич, используя мастерок, кладут раствор. Его толщина в 30 мм. Отступ от наружной части стены – 20 мм. Первый ряд кирпичной кладки – тычковый. Кирпич кладут способом «вприжим» или «вприсык».

Расшивка швов

Расшивка швов кирпичной кладки – это выделение швов, доведение их до эстетического и оформленного внешнего вида. Применяется, когда нужно придать кирпичной кладке четкий рисунок с наружной стороны. А также, чтобы получить достаточное уплотнение раствора в швах. Швам при расшивке придают следующие формы:

  • треугольную,
  • вогнутую,
  • выпуклую,
  • прямоугольную,
  • закругленную.

Так, например, для получения выпуклых швов используют расшивки вогнутой формы.

Швы кладки керамического кирпича расшивают до момента схватывания раствора.Порядок расшивки такой:

  1. Вытирают поверхность кирпичной кладки от растворных брызг.
  2. Расшивают вертикальные швы (3-4 ложка или 6-8 тычков).
  3. Расшивают горизонтальные швы.

Совет! Выбор способа расшивки швов зависит от предпочтений хозяина дома

Но важно помнить, что вогнутые типы расшивки не рекомендуется применять снаружи здания для облицовки. Потому что в период осадков там будет скапливаться вода

А это действует разрушительно на кирпичную кладку.

Кладка углов дома

Кладка кирпичей в углах -очень важный процесс. Во-первых, кладку рекомендуется начинать именно с углов. Во-вторых, от того, насколько она будет ровной и правильно выполнено в углах перевязка рядов, зависит прочность выложенных кирпичных стен. В третьих, кладка углов.должна быть строго вертикальной.

Для кладки кирпичных углов нужно подготовить неполномерные кирпичи. Это половину, четверть и три четверти от целого. Для этого используют кирпичи с дефектами или с отбитыми углами. При выкладывании прямого угла используются трехчетвертки и четвертки.

Начинают с двух трехчетверток. Выкладываются во внешнюю часть угла ложковой стороной. Промежуток между трехчетвертками и тычковыми кирпичами заполняются четвертками. Следующий ряд- забудка. Делается тычковыми рядами. Далее верста – ложковыми рядами. Затем перевязка вертикальных швов. Выполняется ложковыми рядами. Такое чередование продолжают до необходимой высоты.

Таким образом, существует большое многообразие способов укладки керамического кирпича. Каждая привлекательна по-своему. Применяется в зависимости от разных факторов. Например, таких, как место расположение дома, климатическая территория, дизайнерские задачи и бюджет. Выбор за вами. Но какое бы решение вы не приняли, любой способ укладки вам по силам. Можно смело воплощать свои мечты!

Виды кирпичей

Помимо того, что следует знать, как класть кирпич, стоит познакомиться с разновидностями этого строительного материала. А ведь человечество знакомо с этими блоками с древнейших времен! До нашего времени сохранились следы построек, возведенных из примитивного материала.

Современное производство кирпичей разительно отличается от древней технологии их изготовления, но факт остается фактом – они применялись в строительстве очень давно. И помимо различных способов кладки этого строительного материала существуют несколько разновидностей кирпичей.

Силикатный

В его составе в основном очищенная кварцевая порода (песок). Малый процент (не более 10%) приходится на известь и влагу. Главным условием производства является очистка компонентов от марганца, глины и примесей органического происхождения. Если в извести слишком много окиси кальция либо она пережженная, то такой компонент непригоден для использования.

Среди минусов силикатных блоков можно выделить такие недостатки:

  • низкая прочность;
  • большой вес – из-за этого работы затруднены;
  • теплоизоляционные свойства на низком уровне;
  • влагостойкость оставляет желать лучшего.

Технология изготовления предусматривает нахождение сырья под большим давлением. Сам материал пригоден для возведения стен, включая перегородки. Но такие кирпичи не следует применять для строительства фундаментов, дымоходов, а также сооружений с высоким уровнем влажности.

Керамический

Кирпичная кладка своими руками хорошо выполняется с помощью этого материала. Для его изготовления используется высококачественная глина без сульфатов и примесей мергеля. Для начала блокам придается форма, потом они высушиваются и обжигаются в печи (1000 °C)

При этом важно соблюдать меру, иначе материал будет пережжен либо недожжен, что отрицательно сказывается на его качестве

В первом случае изделия будут ближе к черному оттенку, во втором – они слишком светлые. Поверхность нормальных кирпичей полуматовая красного цвета, при ударе можно услышать характерный звук, а на изломе проглядывается пористая структура.

Клинкерный

Для производства этого материала используются тугоплавкие пласты глины, которые подвергаются спеканию пока не образуется однородная масса. Выбор исходного сырья при этом имеет большое значение – в глине не должно быть мела, ненужных минералов, солей щелочных металлов, а сам состав – очищенным и пластичным.

После термообработки блоки приобретают высокую степень прочности и плотности. Также это позволяет придать материалу гигроскопичность, и стойкость к воздействию отрицательной температуры.

Поскольку такие кирпичи обладают широким спектром оттенков и текстуры, его можно использовать не только для возведения основных стен, но и для выполнения облицовочных работ.

Гиперпрессованный

Укладка кирпича может выполняться и этим материалом. Он состоит из отсевов известковой породы, мрамора, ракушечника, доломита. Как правило, они образуются в ходе разработок открытых карьеров. Этими составляющими представлено 90% от всей массы сырья. Качественный портландцемент – это уже второй компонент (6-8%), который обладает вяжущими свойствами.

Качество воды тоже имеет значение – она выступает в качестве химического агента. Производятся кирпичи путем прессовки сырья в специальных формах. Результат – изделия получаются практически идеальных очертаний. Их поверхность может быть гладкой или обладать структурой «рваного камня».

Зачастую гиперпрессованные изделия используются для облицовки зданий.

Шамотный

По-другому печной, этот материал отличается неплохими огнеупорными качествами, а также обладает правильной геометрией с зернистой основой. Расцветка кирпичей обычного соломенного оттенка с вкраплениями бурой или красноватой гаммы.

Это превосходные изделия, которые пригодны для возведения объектов, постоянно подвергающих воздействию высокой температуры – печи, камины.

Жаростойкость, низкая теплопроводность, высокая цикличность – кроме этих необходимых качеств шамотные блоки должны выдерживать сильный нагрев в течение длительного промежутка времени.

Также на их качестве не должно отражаться большая цикличность, причем до температуры 1000 °C. Шамотные кирпичи изготавливаются не только правильной формы, могут быть нестандартные версии.

Кирпич: краткая информация о материале

Кирпич изготавливается из глины. В зависимости от вида глины и способа производства существует несколько разновидностей кирпича (керамический, силикатный и огнеупорный), которые в свою очередь тоже делятся на подгруппы. Наиболее обширная классификация кирпича в строительном деле и ландшафтном дизайне участка состоит из 2 видов: строительный кирпич и облицовочный кирпич.

Строительный кирпич используется для кладки стен и простенков. Он, как правило, дешевле и ГОСТы к нему не такие требовательные. Поверхность строительного кирпича может быть со сколами, шероховатой, с пятнами от выступов соли и различной сменой цвета. После того, как осуществляется кладка строительного кирпича, дополнительного необходимо облицевать его, оштукатурить и покрасить по вкусу.

К облицовочному кирпичу требования ГОСТа на порядок выше: материал должен быть однородный, без заметной смены цвета, без сколов, трещин и неровностей. Облицовочный кирпич может быть фасонный, от чего и отталкивается его форма – немного закругленная, угловая, нестандартной формы и т.д.

Так же кирпич, вне зависимости от вида глины и предназначения может быть полнотелым, эффективным и сверхэффективными, об этом мы так же поговорим.

Существует особая форма кирпича – с фаской, когда углы стройматериала делают скошенными. Такое нововведение не только улучшает внешний вид кирпича, но и способствует меньшему повреждению при транспортировании.

Особое внимание при выборе кирпича уделяется его физическим свойствам: прочности, морозостойкости, влагопоглощению. Об этом мы обязательно поговорим ниже. Так же следует уделить вниманию одной из важнейших составляющих внешнего вида кирпичной кладки и прочности конструкции – это технология создания швов, т.к

слишком большие/маленькие размеры шва не только испортят «лицо» конструкции, но и сделают ее менее устойчивой

Так же следует уделить вниманию одной из важнейших составляющих внешнего вида кирпичной кладки и прочности конструкции – это технология создания швов, т.к. слишком большие/маленькие размеры шва не только испортят «лицо» конструкции, но и сделают ее менее устойчивой.

Инструменты для работы

После того как материал для фасада выбран можно приступать к самой установке, формированию фасада. Первым делом нужно хорошо подготовиться к рабочему процессу. Обязательно нужно подготовить необходимый инвентарь, в который обязательно должны входить следующие инструменты:

  • инструмент для тески и рубки кирпича – молоток кирка;
  • инструмент, применяемый для набирания раствора, а также для выравнивания – мастерок или шпатель;
  • прибор для расшивки — он применяется для придания шву определенного профиля;
  • отвес — этот прибор необходим для проверки уровня вертикальности поверхности стен. Его вес должен быть в пределах 200-600 грамм;
  • порядовка из деревянного материала. Она применяется для фиксирования и разметки рядов кладки;
  • шнур меленого типа — этот прибор применяется для ориентира. Он помогает разметить прямые линии, горизонтальные ряды при кладке;
  • рулетка для проведения необходимых замеров;
  • ведра;
  • лопаты;
  • бетономешалка или емкость для разведения раствора для укладки кирпича.

Инструменты для кирпичной кладки

Размеры и некоторые виды

Виды кирпича.

Кирпич керамический — это искусственный камень, который имеет правильную форму, прямолинейные ребра и плоскую поверхность. Грань, параллельная основанию кладки (постель) бывает 25 на 12 см, а средняя (размещенная перпендикулярно постели) — 25 на 6,5 см (для одинарного кирпича). Тычок — это маленькая сторона изделия, которая имеет размеры — 12 на 6,5 см.

Полнотелое керамическое изделие не имеет отверстий, а его пустотность составляет 13%. Поэтому он имеет более высокую стоимость, чем другие виды, что в основном зависит от используемой энергии и материала. Полнотелый кирпич используют в таких местах, где нужно, чтобы нагрузки были распределены и выдержаны, то есть при строительстве цокольного этажа, основания дома или производственного строения.

Специалисты советуют такой материал использовать и для выкладки наружной стены. При этом необходимо учесть, что для обеспечения установленной нормами теплопроводности стенки из такого кирпича должны иметь толщину до 2 см.

Кроме полнотелого и пустотелого керамического кирпича выпускают и щелевой, который имеет сквозное отверстие, причем форма дырки может быть различной. Этот тип, по сравнению с другими, теплый, а стены из него возводят шириной 1-1,3 см. Также он легкий, поэтому на основание под дом и цоколь не создается большая нагрузка.

Выпускают следующие полнотелые изделия:

  • одинарные НФ (25 Х 12 Х 6,5 см);
  • полуторные 1,4 НФ (25 Х 12 Х 8,8 см);
  • двойные 2,1 НФ (25 Х 12 Х 14).

Технология производства керамического кирпича.

Рассмотрим, методы изготовления керамического кирпича. Существует 2 способа: пластичный и прессовой.

При применении первого метода глина должна иметь влажность 17-30%. Используя специальное оборудование (ленточный пресс), из материала выдавливается изделие, затем обжигается. Это означает, что изделие произведено пластическим формованием.

При использовании второго метода получают керамический кирпич полусухого прессования. Этот способ отличается от предыдущего, тем, что глина имеет невысокую плотность (8 — 10 %). Чаще всего применяют первый способ производства, так как материал, полученный путем полусухого прессования, нельзя использовать при строительстве помещений с высоким уровнем влажности.

Что такое и для чего нужен?

Говоря простым языком, полуторный кирпич представляет собой обычный кирпичный блок, но немного увеличенный в высоту. Потребность в подобном материале появилась в эпоху тотальной застройки, когда от строительной отрасли требовалось возводить дома быстро и с минимальными затратами. Именно тогда производители немного увеличили исходные параметры кирпича в длину, высоту и ширину и предложили технологию изготовления современного и гораздо более эффективного материала.

На первый взгляд может показаться, что полуторный кирпич ненамного больше обычного и экономия, если и есть, то не особенно заметна. Это распространенное заблуждение. С одной стороны, один отдельно взятый кирпич не сильно отличается от одинарного, однако, в общем масштабе строительства экономия становится весьма ощутимой. Просто представьте: три полуторки – это та же самая толщина, что и четыре стандартных блока, благодаря этому существенно сокращается время укладки, а также количество необходимого цементного раствора.

Здесь имеется и некий эстетический момент: использование полуторных блоков снижает количество швов. В глаза в данном случае бросаются только сами крупные блоки, которые имеют очень интересную фактуру. Кстати, современная строительная отрасль предлагает и гладкие кирпичи, и шершавые, популярны варианты с фактурой «под дерево», а выбор оттенков довольно широк.

Виды и свойства облицовочного кирпича

Цвета этого стройматериала зависят только от технологических процессов фабрики, производящей их. То же самое касается фактуры облицовочных кирпичей и их формы. Декорирование фасадов, отделка стен, цоколей, устройство парковых и садовых заборов, возведение колонн и столбов, балконных эркеров, строительство веранд, сезонных кухонь и арок – все это варианты применения облицовочного кирпича. Две стороны камня фасадного или лицевого, оформляются декоративно, чтобы было удобно пользоваться им.

Размеры кирпича, стандарты его параметров, задаются строительной документацией. Унифицированные характеристики позволяют легко сочетать разные типы материалов, без риска не попасть в размерные характеристики.

Фасадные кирпичи подразделяют на типы, в зависимости от их функционала:

  •  пустотный (повышает тепловые свойства перекрытия);
  •  полнотелый.

Кирпич фото

Пустотелые варианты меньше весят и снижают суммарную нагрузку на основу конструкции.

Подразделяют кирпич и, исходя из особенностей производства:

Образец облицовочного керамического кирпича

  •  глазурованный;
  •  керамический;
  •  клинкерный;
  •  гиперпресованный.

Облицовачный Глазулироанный кирпич

Главное свойство «облицовки» – высокая эстетичность. Но лицевые поверхности могут выглядеть по-разному. Быть гладкими или шероховатыми, имитирующими камень или пластик и т.п. Керамический лицевой кирпич подвергают специальному объемному окрашиванию, наносят на внешние поверхности цветные составы (этот процесс называется ангобирование), глазируют части камня блестящими составами. Когда необходимо создать мозаичную картину или панно, без глазурованных кирпичиков не обойтись. Хорошо смотрятся они в качестве облицовки печей или каминов.

Есть и облицовочные комбинированные материалы, совмещающие одновременно фактурность и цвет, они часто требуются на частных стройках, применяются во внешней и внутренней отделке строений. Иногда, классифицируя облицовку, в отдельную категорию выделяют керамический кирпич ручной работы. Несмотря на шероховатости, и неидеальность формы, этот стройматериал востребован рынком. Хэнд-мэйд-кирпичи используются в реставрационных работах, эксклюзивных проектах, дизайнерском и историческом строительстве. В массовом производстве такого кирпича, разумеется, нет.

Различные цвета кирпича

Клинкерный кирпич похож на обыкновенный, но в силу того, что он изготавливается с применением особых технологий и определенных видов глины, обладает хорошими износостойкими и прочностными характеристиками. Использовать такой материал можно там, где нагрузки особенно интенсивны. Облицовка цоколя, отделка дверных проемов, замощение дворов, кладка дорожек, обрамление окон – как раз такие области. Плотность структуры кирпича, минимальные впитывающие характеристики, повышенная теплопроводность, позволяют пользоваться им во внешней и внутренней отделке.

Под высоким давлением изготавливается гиперпрессованный кирпич. То есть, здесь не используется обжиг, масса просто уплотняется. Отличается и состав гиперпрессовки: нет песка и глины, а лишь дробленый известняк, пигмент и цементная смесь, в качестве связки. Этот кирпич имеет живописный рваный скол, что позволяет использовать его в дизайнерских проектах, ведь внешне он похож на натуральный камень, однако легко поддается обработке, сохраняя свои свойства. Строительные требования в отношении износо  и морозостойкости, идеальной геометрии, в этом случае тоже соблюдены. Правда, есть и минусы: относительно небольшая тепловая эффективность поверхности. Но эта сложность легко устраняется с помощью закладки утеплителя.

Почему в списке облицовки нет обычного силикатного кирпича? Ответ прост: этот материал уже не актуален для использования в качестве облицовки. Конечно, он дешев и вполне подходит для обкладки и подобных работ, но эстетичность поверхности вызывает сомнения. Конечно, в послевоенное время, когда на счету была каждая копейка, и о внешнем виде построек строители задумывались мало, этот кирпич применялся всюду. Но современное строительство считает применение силикатного кирпича неприемлемым.

Есть основные ходовые размеры кирпича:

* одинарный — 250х120х65;

* полуторный — 250х120х88;

* двойной размер – 250х120х138.

Конкретные размеры стоит уточнять у производителя, при покупке партии. Таблица массы и объемных параметров материала может несущественно отличаться, поскольку все

фабрики пользуются собственными стандартами и технологиями при производстве. Особенно это касается экземпляров ручной работы.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
