Особенности линеарных панелей для фасадов

Применение

Применение линеарных панелей

Линеарные панели чаще всего применяются в облицовке офисных, административных, складских, спортивных, производственных зданий и сооружений, а также многоэтажных жилых домов. В частном строительстве линеарные панели используются реже, вероятно, по причине прохладного отношения к металлу. Фото отделки наружных стен линеарными панелями вы можете найти на нашем сайте.

Монтаж линеарных панелей под силу любому мало-мальски понимающему в строительстве умельцу. Для монтажа потребуется заклёпочник и обычный набор инструментов. Вентфасад из линеарных панелей предполагает наличие слоя теплоизоляционного материала с пароизоляционной мембраной. Панели монтируются на вертикальный (при горизонтальном монтаже) или горизонтальный (при монтаже панелей вертикально) лёгкий металлический каркас. Гибкость линеарных панелей позволяет использовать их для облицовки сложных фасадов, включая конструкции с изгибами, арки, колонны и так далее.

Основные виды реечного фасада

Линеарные панели являются относительно новым типом отделочных материалов, представляющим комбинацию технических свойств кассетных фасадов и металлического сайдинга. Они оптимально подгоняются под размеры поверхности, подходят для внешнего и внутреннего монтажа, представляют широкий размерный ряд, за счет которого становятся универсальными материалами.

1. Алюминиевые линеарные панели характеризуются как экономически выгодные и практичные материалы для облицовки новых фасадов и реконструкции зданий. Технические преимущества алюминиевых ламелей отмечены специалистами при отделке складских и промышленных помещений, торговых комплексов, киосков и других сооружений.
2. Оцинкованные ламели не уступают популярностью алюминиевым профилям. От последних они выгодно отличаются более низкой стоимостью, при этом не уступают в прочности, выдерживают воздействие более высоких температур. Стальной реечный фасад находит широкое применение в отделке производственных и складских помещений.
3. Алюминиевые солнцезащитные ламели незаменимы при защите помещений от чрезмерного воздействия солнечных лучей. Они хорошо предотвращают возможный перегрев зданий, помогают сократить расходы на кондиционирование производственных помещений. При этом стоимость таких изделий довольно высокая, а их применение оправдано в условиях солнечной активности в течение всего года.

Рассмотрим более детально каждый тип реечного фасада и его главные особенности.

Разновидности линеарных панелей

В зависимости от площади фасада, архитектурных особенностей здания, желаемого дизайнерского эффекта можно использовать разные виды панелей, например:

• с рустом или без него. Панели с рустом образуют швы, как при обшивке сайдингом, а панели без руста позволяют получить гладкую ровную поверхность;
• узкие (в основном используются для горизонтальных поверхностей), широкие (применяют для фасадов) или ступенчатые, образующие при монтаже рельефную поверхность;
• с открытыми или закрытыми торцами;
• с различной фактурой (гладкая, перфорированная или рельефная поверхность с матовым, глянцевым или шероховатым эффектом; позволяет усилить декоративность облицовки).

Учитывая характеристики линеарных панелей, их можно рекомендовать к использованию в регионах с высокой ветровой нагрузкой, а также в местностях с повышенной влажностью, обильными осадками и другими сложными климатическими условиями.

Алюминиевые солнцезащитные ламели

Солнцезащитные ламели являются новой технологией в сайдинге, появление которой обусловлено стремительным ростом популярности стеклянных общественных сооружений.

Панорамное остекление представляет некоторые эксплуатационные трудности, главными среди которых являются перегрев помещений и, как следствие, чрезмерные расходы на кондиционирование. (Как установить кондиционер на фасад читаем в нашей статье). Также дискомфорт создает увеличенное освещение, особенно в офисных условиях работы с компьютерной техникой. Алюминиевые солнцезащитные панели позволяют эффективно устранять подобные проблемы.

Основными конструкционными моделями фасадных жалюзи такого типа являются вертикальные и горизонтальные системы неподвижного или поворотного крепления. Последний тип также может предполагать ручное или электромеханическое управление.

К преимуществам солнцезащитных ламелей относят:

1. Стильный дизайн, представленный широкой цветовой гаммой и особенностями конструкции.
2. Существенное сокращение энергопотребления в помещениях.
3. Создание комфортных условий внутри зданий, предупреждение перегрева.
4. Прочность и надежность.
5. Длительный срок службы.

К недостаткам изделий относят высокую стоимость панелей, обусловленную сложной технологией и особенностями их изготовления.

Проектирование и монтаж солнцезащитных ламелей напрямую зависят от параметров фасадной поверхности, целей применение, уровня солнечного воздействия, требований дизайна и других нюансов. Установка ламелей осуществляется с помощью кронштейнов или направляющих. Комплектация систем, в зависимости от типа модели и способа монтажа, включает  набор профилей, втулок, планок, кронштейнов, крепежных элементов и систем управления, сборка которых может происходить как в заводских условиях, так и непосредственно на объекте.

На отечественном рынке, ввиду климатических особенностей России, алюминиевые солнцезащитные ламели только начинают приобретать популярность. Лидирующие позиции занимает продукция известных европейских брендов Schüco, «Рейнерс», «Алютех», получившая мировое признание в сфере разработки современных фасадных профильных систем.

Размерный ряд и виды

Размеры линеарных панелей варьируются в зависимости от пожеланий заказчика, но если длина может быть любой (от 90 до 600 см), то ширина панелей фиксирована. Так, панели имеют следующие параметры: 246, 349 и 433 мм. При этом рабочая ширина панелей разнится, в зависимости от наличия руста. Так, панели без руста имеют рабочую ширину, равную 217, 320 и 404 мм; с рустом шириной 20 мм, соответственно, 197, 300 и 334 мм.

Основные размеры линеарных панелей

Виды линеарных панелей, обусловленные особенностями конструкции:

• Узкие (софиты, потолочные панели);
• Широкие (панели для вентфасадов);
• С открытыми торцами (наподобие сайдинга);
• С закрытыми торцами (как в фасадных кассетах);
• С замковым соединением;
• Без замка;
• С перфорацией крепёжных отверстий;
• Без перфорации отверстий под крепёж;
• С перфорацией по лицевой стороне (софиты);
• С лицевой стороной без перфорации (гладкие или профилированные).

Линеарные панели: что это такое

Этот облицовочный материал одинаково уместен при обшивке фасада, софита, потолка и даже внутренней отделки. По виду изделие больше напоминает фасадные кассеты – металлическая полоса с торцами наподобие коробки, однако по соотношению длины и ширины – длина намного превосходит ширину, больше похож на сайдинг. Этим и объясняется название изделия – от слова линейный. На фото домов можно видеть такую облицовку.

Изготавливается отделка из тонколистовой стали или алюминия методом холодного профилирования. Этот способ сообщает изделию более высокие технические характеристики. Основой служит штрипс – полоса из стали, которую прокатывают на формировочных вальцах – профилируют. При необходимости изделие подвергают также перфорации, а затем нарезают и пакуют.

И стальные и алюминиевые линеарные панели защищают полимерным покрытием, выполняющим одновременно и декоративную роль – окрашивание, и функциональную – предупреждение коррозии, к которому сталь склонна. Для алюминиевых защитные функции не столь актуальны.

Покрытия сами по себе устойчивы к действию УФ-лучей и к механическим повреждениям, что сказывается в положительную сторону и на характеристиках самого изделия. Используются для этого следующие вещества:

• полиэфирное покрытие – точнее говоря, полиэстер;
• акриловое – отличается очень хорошей стойкостью к солнечному излучению;
• пластизолевое – модифицированный поливинилхлорид;
• полиуретановые – отличается максимальной стойкостью к царапинам и ударам;
• поливнилденфторидное.

Алюминиевые линеарные панели

Алюминиевые ламели изготавливаются из металлического проката, профилирование которого осуществляется по холоднокатаной технологии. Полосы подвергаются процедуре  горячей эмалировки, посредством которой рейки приобретают любой тип стойкой окраски, а также, при необходимости, возможно перфорирование изделий с последующей нарезкой на листы заданной длины.

В качестве утеплителя в системе может быть использован теплоизоляционный слой с ветрозащитными свойствами, а для монтажа вентилируемых систем изготавливаются панели с воздухопроницаемыми зазорами.

Преимуществами фасадных ламелей являются:

1. Широкий диапазон размеров. Подобрать необходимые параметры не составит труда, они будут ограничены только габаритами перевозки.
2. Долговечность. Большинство производителей дают гарантийный срок эксплуатации в течение 25-30 лет.
3. Стойкость к воздействию внешней среды, отличные антикоррозийные свойства.
4. Высокий уровень противопожарной безопасности.
5. Универсальность способов монтажа, обеспечивающая огромный дизайнерский потенциал.
6. Небольшой вес и простота конструкции.
7. Большая цветовая гамма.

В сравнении со стальными аналогами, к недостаткам  изделий причисляют большую склонность к деформациям и довольно высокую теплопроводность, которая  требует дополнительных мер изоляции. При этом алюминиевые панели являются практичным, выгодным и эффективным решением задач монтажа фасадов.

Подсистема для алюминиевых ламелей включает непосредственно панель фасада, а также анкерные крепления, кронштейны и профили, термоизоляционный слой, ветро- и гидрозащитные прослойки, утеплители и другие вспомогательные и крепежные материалы.

Основными производителями алюминиевых реечных панелей на отечественном рынке сегодня являются компании «Албес» и «Инициал» (завод РОСТ) , продукция которых занимает лидирующие позиции в сочетании технических возможностей и актуальной стоимости материалов.

Применяют линеарные ламели на фасады многоуровневых парковок элитных жилых комплексов или торговых центров. Когда оцинкованные ламели применить не позволяет чувство уникальности и элитности строения. И опять же, алюминиевые ламели служат дольше оцинкованных просто из-за разницы металлов.

Состав панелей

Преимущества сип домов обеспечиваются благодаря составу этого материала. Он состоит из следующих элементов:

Основой такого изделия является ОСП-плита. Эти плиты производятся на основе длинных и узких щепок, уложенных многослойно и утрамбованных так, чтобы со всех сторон листа они ложились перпендикулярно друг другу. Подобная технология производства увеличивает гибкость изделия при нагрузках в разных плоскостях, такие свойства отсутствуют у обычной древесины. Зачастую для сип панелей используются щепки на основе сосны или осины. Эти плиты на 97% состоят из древесины, остальное приходится на связующие компоненты. Конструкции обрабатываются специальным водоотталкивающим раствором, что позволяет обеспечить защиту от влаги, гниения и механического воздействия.

Также используется пенополистирол, который отличается низкой теплопроводностью при легком весе. Во время изготовления в полистироловую массу добавляется газ. В зависимости от свойств изделия, вещество может сильно отличаться, так, для пожароустойчивых конструкций применяют углекислый газ. Лист такого изделия толщиной всего 11 см способен обеспечить уровень теплоизоляции, сопоставимый со стеной, состоящий из силикатного кирпича толщиной в 2 м.

Состав сип панелиИсточник vip-dom.pp.ua

Зная, что такое сип панели, каковы их плюсы и минусы, нетрудно разобраться, почему данный материал так часто используется для возведения построек.

Обзор современных производителей

Самые качественные сэндвич-панели, по заявлению производителей, служат 25-30 лет

При этом крайне важно, чтобы при монтаже и транспортировке панелей они не были повреждены, а стык был достаточно герметичен

Именно на отечественном рынке преобладают пока варианты с трапециевидными выступами на сэндвич-панелях, которые называются еще кровельным профилем.

По сравнению с остальным миром, в России пока выпускают кровельные сэндвич-панели в таком соотношении утеплителей: 85% минеральная вата и 15% пенополиуретан. А вот в мире все наоборот: 80% таких панелей из пенополиуретана или пенополиизоциануата, и только пятая часть – из минеральной ваты. Хотя при этом пенные утеплители более легкие.

Так, наиболее качественную по отзывам продукцию поставляют на российский рынок такие компании, как «Промкпанель», «Петропанель», «Кузнецкие металлоконструкции», «Техно-изол» и «Азна-ам». Также рассмотрим продукцию таких известных производителей, как Ruukki, Изобуд и Kraft SPAN.

Известный производитель Ruukki предлагает кровельные панели из минеральной ваты и PIR, включая принадлежности и инструменты для монтажа:

Вот еще вариант:

Известная компания «Изобуд» изготавливает сэндвич-панели для быстровозводимых зданий еще с 1998 года и сегодня входит в список самых известных производителей этого кровельного материала РФ.

А производит она сэндвич-панели из минеральной ваты и пенополиизоцианурата:

Вот панели от «Изобуд» из минеральной ваты:

Kraft SPAN – компания из Санкт-Петербурга, выпускающая стеновые и кровельные сэндвич-панели из минеральной ваты.  У них высокие несущие свойства, которые особенно ценят проектировщики.

Здесь используются стальные профилированные листы, минеральная базальтовая вата и пожаробезопасный клей с классом безопасности Ко. Именно производство Kraft SPAN изготавливают единую серию таких панелей – FF.

У этой технологии строительства с каждым днем все больше сторонников. Что немудрено, ведь их привлекает прекрасный внешний вид кровли из сэндвич-панелей и сравнительно малая нагрузка на несущие конструкции и фундамент здания.

Ко всему современный рынок сегодня перенасыщен такими панелями, благодаря этому в этой сфере остается высокая конкуренция, и производители уделяют большое внимание качеству изделий. А также дополнительным сопутствующим услугам, как проектирование кровли и их ремонт

А вы хотели бы иметь такую необычную кровлю?

Особенности производственного цикла

Практически все современные иностранные и отечественные ламели производятся на автоматизированных технологических линиях, в состав которых обычно входят:

• рулонный разматыватель, установленный на консоли – на его оси размещается металлическая лента, из которой будет изготовлена панель;
• ламинирующая установка – наносит на металлическую ленту защитную пленку, которая защитит поверхность от повреждений в процессе производства, но позже будет снята;
• перфорирующая установка, высекает ленточные края загиба панели, формирует профиль заданной формы;
• прокатный стан – окончательно формирует профиль и рельеф ламели;
• просечные ножницы – разрезают сформированную ленту на заготовки того или иного размера;
• приемный узел с механизмом, отгибающим торцы и закраины будущей панели – в него заправляется край закрепленной на разматывателе металлической ленты;
• пульт управления, за которым работает оператор, наблюдающий и последовательно запускающий производственные процессы.

Стандартная технологическая линия обрабатывает в среднем 30 м металлической ленты в минуту.

Особенности строительства по канадской технологии

Чтобы постройка получилась надежной и долговечной, понадобится учитывать особенности использования технологии сип панелей. К ним можно отнести:

Необходимо стараться выбирать максимально качественные материалы. Только панели высокого качества смогут выдержать все оказываемое на них давление. Некоторые изготовители могут использовать клеевое вещество плохого качества, что приведет к быстрому расклеиванию конструкций. Также некачественные материалы могут привести к легкому воспламенению конструкции и выделению вредоносных веществ во время пожара. К выбору производителя необходимо подходить со всей ответственностью.
Выбирая фундамент, лучше отдать предпочтение винтовым сваям или ленточному монолиту. Это позволит сократить расходы на строительство.
Специальная технология изготовления панелей обеспечивает им высокую жесткость. Благодаря этому постройку здания можно выполнять в любое время года даже при низких температурах

Здание после постройки не дает усадку и защищено от сезонных движений почвы.
Особое внимание необходимо уделить каркасу, который будет удерживать стены. Для наружной отделки лучше использовать более толстые разновидности сип конструкций, для межкомнатной перегородки подойдут обычные панели.

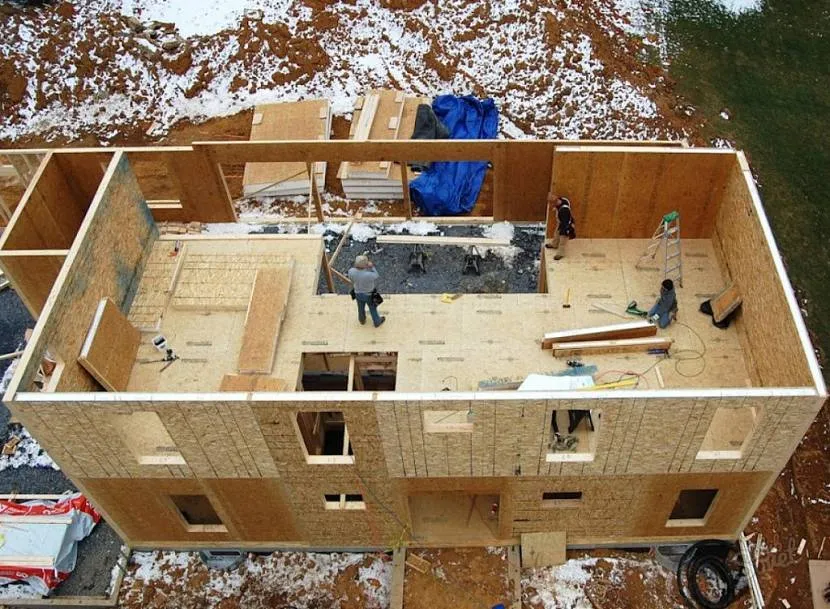

Строительство дома из сип панелейИсточник dom-expert.by

Зная характеристики сип панелей, минусы их использования, возвести здание можно без особых осложнений. Главное, выполнять все работы поэтапно и с соблюдением технологии.

Сборка сип панелей

Сборка такого материала должна выполняться при тщательном контроле надежности соединения каждого участка конструкции. Основными узлами скрепления для сип панелей являются:

• Участки состыковки конструкции перекрытия с основной частью.
• Элементы скрепления углов стен.
• Стыки, соединяющие стены, перекрытия и кровлю.
• Элементы, скрепляющие кровлю с панелями.

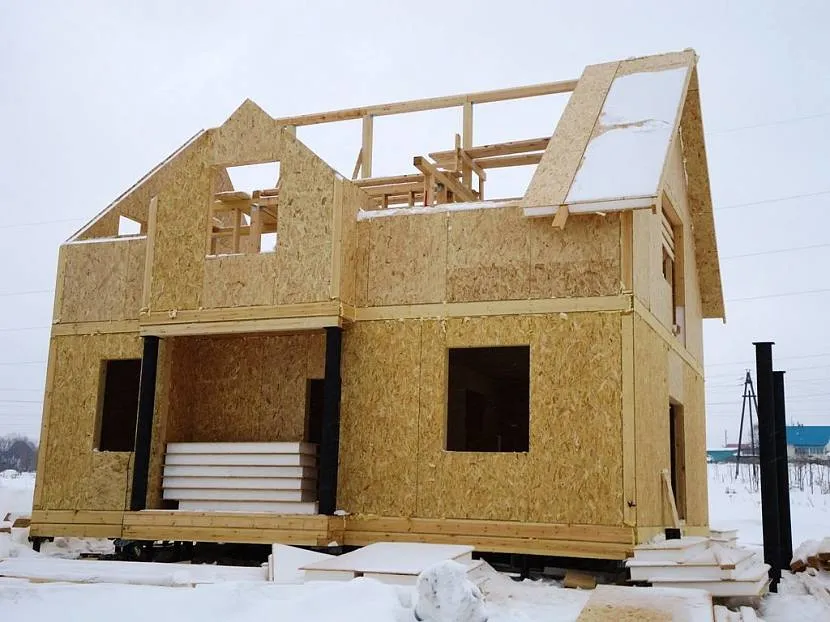

Сборка из сип панелейИсточник astroyresurs.ru

Все монтажные процедуры по состыковке конструкций должны дополнительно укрепляться с использованием саморезов и фиксироваться специальной пеной для монтажа. Хоть материал и обладает хорошими теплоизоляционными показателями, при некачественной сборке может возникнуть проблема сквозняков. Холодный воздух может проникнуть в пространство, где панели плохо соединены друг с другом. Если такие осложнения возникли, избавиться от них можно при помощи строительной монтажной ленты.

Видео описание

В данном выпуске мы подробно разберем частые ошибки при строительстве дома из сип панели. Сип дом – это тот же самый каркасный дом, но внутри с деревянным скелетом, внутри которого проложены панели. Из чего должен быть сам каркас дома? Как узнать влажность материала? Обо всем этом: в следующем ролике?

Выбор фундамента для сип домов

Постройка любого дома начинается с выбора основания. Для панельных зданий по канадской технологии можно использовать следующие разновидности основания:

Винтовой фундамент является наиболее оптимальным решением, так как он позволит построить цоколь с вентиляцией, что крайне важно для сип панельных построек с противопоказаниями к повышенной влажности. Этот базис имеет высокий срок эксплуатации и позволяет в любой момент расширить дом путем добавления пристройки.
Мелкозаглубленный фундамент также является отличным решением

Он отличается прочностью и невысокой стоимостью.
Для неустойчивого грунта отличным решением станет использование основания на основе железобетонных плит.

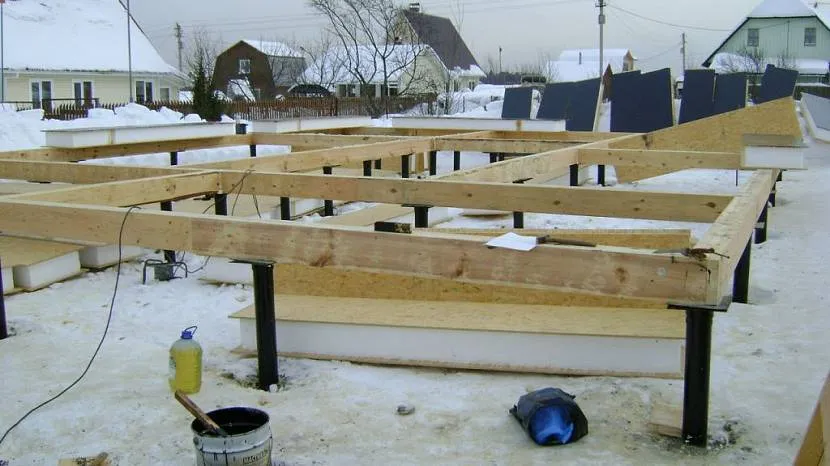

Свайный фундамент под дом из сип панелейИсточник ecopan-rm.ru

При выборе фундамента для сип домов нужно учитывать состав грунта, вес здания, разновидность отопления и вентиляции.

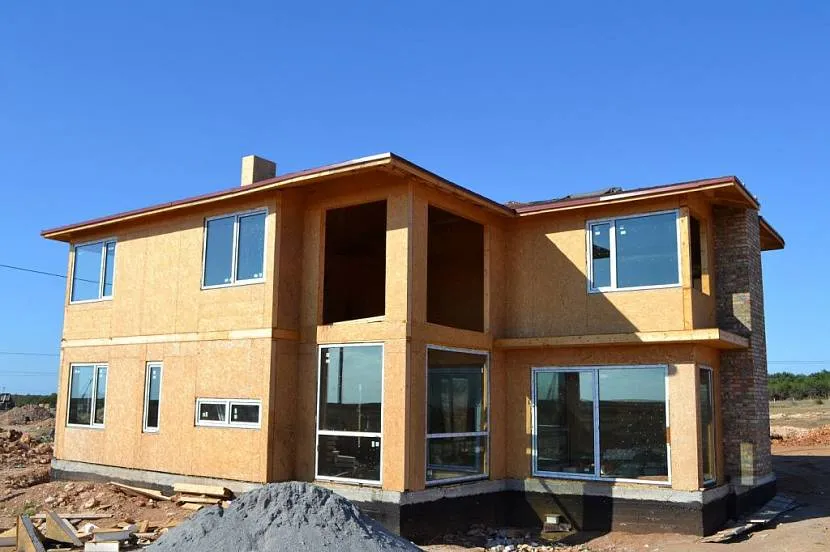

Современный дом из сип панелейИсточник tornado-ekb.ru

Плюсы использования сип панелей

Для постройки любого здания понадобится предварительно сделать фундамент. При использовании кирпича или монолитных конструкций необходимо создавать базис с большой глубиной заложения. Сип технологии помогут значительно сократить размеры фундамента. Это объясняется тем, что стены после строительства не будут оказывать большого давления на основание. Средний вес одной панели составит не более 60 кг.

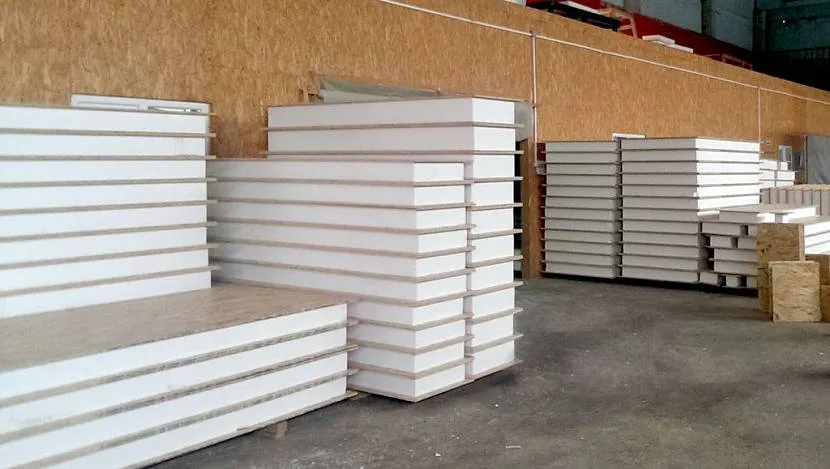

Хранение сип панелейИсточник market.sakh.com

К основным преимуществам подобных панелей можно отнести:

1. Высокие показатели пожаростойкости. Во время опытов специалисты установили, что материал способен удерживать огонь на протяжении целого часа. Также изделие имеет возможность самозатухания. Это обеспечивается благодаря наличию в составе антипирена. Истории о хорошо горящих сип панелях являются мифом, который обычно относится к поделочным изделиям от непроверенных производителей.
2. Материал является экологически безопасным и во время горения не выделяет никаких вредоносных веществ. Все компоненты являются полностью безопасными для человека.
3. Высокие показатели прочности. Это один из ключевых плюсов панелей, который очень важен при строительстве зданий. Стены из такого материала способны выдерживать большие нагрузки.
4. Устойчивость. Эту характеристику можно улучшить благодаря добавлению каркаса жесткости с использованием брусков внутри конструкции.
5. Жесткость материала. Она достигается благодаря специальной технологии производства.
6. Высокий срок эксплуатации. В среднем сип панели могут прослужить больше 50 лет.
7. Небольшая толщина материала. Это свойство очень полезно при возведении здания.
8. Для внутренней и наружной облицовки стен можно использовать различные материалы. Идеально ровные поверхности панелей не требуют никаких предварительных подготовок.
9. Нет необходимости в дополнительном утеплении конструкции, сип материалы уже оснащаются утеплителем в виде пенопласта.

Этапы монтажа: необычная технология

Давайте рассмотрим принципы монтажа кровельных сэндвич-панелей на крыше. Так, трехслойные кровельные сэндвич-панели применяют для зданий, у которых скат кровли не более 12 метров, а уклон – не менее 12%. Их укладывают на прогоны с шагом полтора метра.

По сравнению с классическими сэндвич-панелями, монопанели подходят для создания любых площадей и любого угла наклона, а шаг разрешен в 3-4 метра.

Вот как на практике выглядит монтаж такой кровли:

Удобнее всего, конечно же применять одну панель на скат кровли, чтобы у него не было никаких поперечных стыков. Хотя сегодня нередка ситуация, когда сэндвич-панели собираются на крыше как конструктор, внахлест. В таком случае укладку панели ведут снизу вверх.

Закрепляют такое кровельное покрытие при помощи шляпных профилей поперек стропил. Панели укладывают вдоль стропил по прогонам. А, чтобы на месте стыка не образовывались мостики холода, здесь поверх мембраны по самим полкам фиксируют терморазделительную полосу из изолона.

Кровельные листы монопанелей крепят друг к другу при помощи кляммеров, а сами кляммеры соединяют самонарезающими винтами. Устанавливают такую панель по прогонам до 4 мм и крепят саморезами:

Далее, поверх нее разрешается изготавливать мягкую кровлю из обычных традиционных материалов, например, из штучных гонтов. Сами по себе монопанели удобны тем, что их монтаж может выполнять любой строитель без специальной квалификации, причем практически в любое время года.

Кровельные панели устанавливают по прогонам или закрепляют болтами, как вариант – саморезами со специальной шайбой. Наиболее практичными считается соединение типа шип, теплоизолирующий жгут и специальные стяжки.

Сам шляпный профиль определяется самой конструкцией кровельного покрытия, и у металлочерепицы он равен ее шагу.

К стенам дома сэндвич-панели фиксируют при помощи таких же доборных элементов, как в случае с обычной кровлей:

А вот главные узлы такой кровли:

Так оформляют свес кровли из сэндвич-панелей:

Вот основные варианта организации водостока такой кровли:

Преимущества линеарных панелей

Линеарные панели вызывают интерес строителей, архитекторов и дизайнеров, так как позволяют в кратчайшие сроки преобразить и облагородить фасад здания. При этом сложность конфигурации стен не имеет никакого значения – этот материал подходит как для строгих геометрических форм, так и для цилиндрической, сферической или наклонной поверхности.

Конструкция панелей отличается изяществом и простотой – особые замковые соединения позволяют скрыть места креплений, что значительно улучшает внешний вид фасада.

Линеарные панели с одинаковым успехом крепятся к бетонным и кирпичным стенам, они не подвержены воздействию погодных факторов, долгое время сохраняют свои эксплуатационные характеристики и хорошо переносят перепады температур.

В целом, перечень достоинств такой отделки очень велик, но наиболее значимыми преимуществами являются:

• малый вес и достаточная гибкость, что позволяет применять панели на любых видах поверхности без дополнительного усиления несущих конструкций;
• возможность вертикальной, горизонтальной или наклонной сборки панелей, что расширяет возможности создания декоративной облицовки;
• отсутствие жёстких стыков, что придаёт конструкции дополнительную гибкость, прочность и снижает образование мостиков холода;
• возможность проведения монтажных работ при широком диапазоне внешних температур — от -15 до +35оС;
• образование воздушной прослойки между стенами и панелями, необходимой для удаления пара и конденсата;
• быстрый монтаж;
• широкая цветовая палитра;
• долговечность.

Производство линеарных панелей

Линеарные панели являют собой гибрид металлического сайдинга и фасадной кассеты, совместивший в себе все их преимущества. Для изготовления панелей используется тонколистовой алюминиевый или стальной прокат толщиной от 0,45 до 1 мм. Металл нарезают на полосы требуемой ширины, затем профилируют методом холодного проката. Металлопрофиль для линеарных панелей может иметь различную форму. Лицевая сторона панелей может быть гладкой или профилированной, а также иметь перфорацию (для софитов), с рустом или без оного.

Для защиты от коррозии лицевую сторону панелей покрывают специальными защитными составами:

• Полиэфирным покрытием (полиэстер, РЕ);
• Акрилатным покрытием (акрил, АК);
• Пластизолевым покрытием (поливинихлорид, PVC);
• Полдивинилденфторидным покрытием (PVDF);
• Полиуретановым покрытием (PUR).

Защитное покрытие может иметь любой цвет по желанию заказчика, при этом используется каталог цветов RAL. Для дополнительной защиты металла от коррозии применяют оцинкование.
