Расчет стоимости металлического вентилируемого фасада
Величина денежных затрат на облицовку
фасада напрямую зависит от выбранного вида металлокассет и особенностей монтажа.
Так стоимость монтажа фасада 1 м.кв. стен включает в себя стоимость листов,
крепежных элементов, утеплителя и монтажных работ. Монтажные работы обойдутся в
2000 – 2500 рублей за 1 м.кв.
Цена на облицовку за м2 площади фасада
стартует от 3000 рублей. Стоит отметить, что кассеты закрытого типа крепления
стоят на 100-200 рублей дороже.

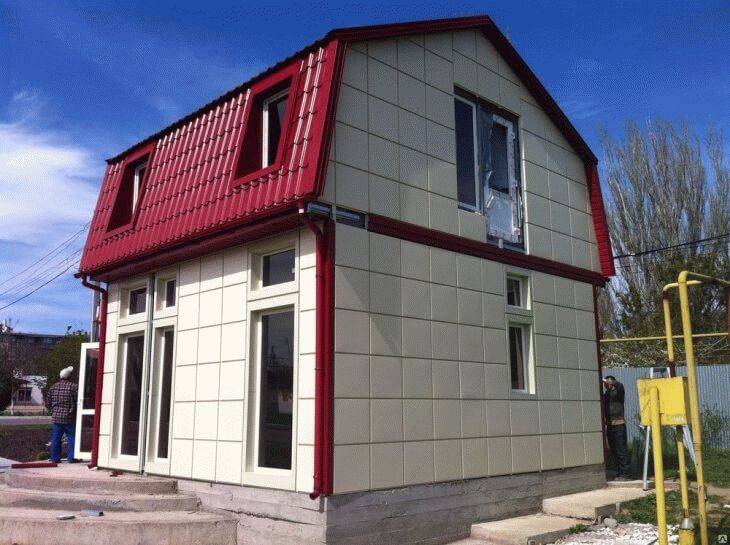

Металлические
вентилируемые кассеты широко используются для облицовки фасадов благодаря
большому перечню преимуществ. Такой материал не только защищает стены от
разрушительных факторов окружающей среды, но и эстетически выглядит на
протяжении долгих лет. Благодаря богатому цветовому диапазону можно подобрать
материал для обустройства здания в любом стиле.
Схема вентилируемого фасада
Приведу общую схему вентилируемого фасада, рисунок 1 (на примере утепленного вентилируемого фасада с деревянной обрешеткой).
На рисунке фигурируют первая и вторая обрешетки. Это условное, принятое в этой статье название. Это название не зависит от материала обрешетки. Первая обрешетка, это та, что крепится к стене, вторая обрешетка – крепится к первой и на вторую обрешетку крепится облицовка. Первая обрешетка может еще называться “основной”.
Опишу, какие варианты рассмотрим и (кратко) когда применяется тот или иной вариант.
- Устройство вентилируемого фасада с деревянной обрешеткой, для неутепленного фасада;
- Устройство вентилируемого фасада с деревянной обрешеткой, для утепленного фасада с толщиной утеплителя 50 мм;
- Устройство вентилируемого фасада с деревянной обрешеткой, для утепленного фасада с толщиной утеплителя 100 мм (несмотря на Примечание, ниже, ее редко, но выполняют).
Примечание по деревянной обрешетке
Деревянная обрешетка, преимущественно, применяется для деревянных обшивок, типа ОСБ, блокхаус, доска
Важно отметить такой момент. Несмотря на то, что в интернет – источниках вариант полностью деревянной обрешетки приводится очень часто, и устройство ее простое, важно понимать, что устройство полностью деревянной обрешетки целесообразно для вентилируемого фасада без утеплителя и (иногда) для вентилируемого фасада с утеплителем, если утеплителя не более 50 мм
Объясню, почему.
1. Если утеплителя нужно 100 мм, то основная (первая) обрешетка должна быть с сечением 100х50 мм. И потом еще и вторая обрешетка (для крепления мембраны и организации вентиляционного зазора), с сечением 30х40 мм. Это означает, что при шаге обрешетки 60 см, расход древесины на один этаж будет такой же, как для строительства каркасного дома той же площади. А, как правило, хозяева рассчитывают на более экономичный вариант, применяют недорогую отделку, типа ПВХ сайдинга, а закупка древесины на обрешетку сведет всю экономию на нет.
2. Полностью сухое дерево берут редко (его тяжелее найти и оно дороже). Брус 100х50 мм, если его взять не полностью сухим, будет сильно вести. И при этом, этот брус достаточно мощный (по своему сечению), чтобы «покрутить» вместе с собой и саму облицовку (популярный для такой конструкции ПВХ сайдинг покрутит точно). Кроме деревянной обрешетки в статье будут рассмотрены:
- Комбинированная (первая металлическая, вторая деревянная) обрешетка для неутепленного вентилируемого фасада и неровной несущей стены.
- Комбинированная (первая металлическая, вторая деревянная) обрешетка для утепленного вентилируемого фасада и неровной несущей стены, при толщине утеплителя 50 мм.
- Металлическая обрешетка. Для ровной и неровной стены, для неутепленного вентилируемого фасада.
- Металлическая обрешетка для утепленного вентилируемого фасада, при толщине утеплителя 50 мм.
- Комбинированная обрешетка из самодельного крепежного элемента и деревянного бруска для утепленного вентилируемого фасада при толщине утеплителя 100 мм.
- Устройство металлической обрешетки для утепленного вентилируемого фасада, если утеплителя 100 мм.
По каждому из девяти вариантов обрешетки, перечисленных выше, будут рассмотрены такие моменты по устройству:
- из чего выполнена первая и вторая обрешетки в каждом конкретном случае;
- как первая обрешетка закрепляется к стене;
- как вторая обрешетка закрепляется к первой;
- как крепится утеплитель (если он есть);
- как крепится супердиффузионная мембрана (если она есть);
- за счет чего образуется вентиляционный зазор в каждом конкретном случае.
Примечание. В данной статье я сознательно не привожу подробности крепежа облицовки к второй обрешетке. Дело в том, что крепеж сильно разнится в зависимости от материала облицовки. И по каждому виду (по ОСБ, сайдингу и тд) можно делать отдельную статью с подробностями монтажа.
Инструмент и инвентарь для монтажа
Чтобы сделать правильный монтаж вентилируемого фасада, необходимо иметь следующие инструменты:
- Оборудование для измерения – в идеале это должен быть ротационный лазерный нивелир, который используется при нанесение отметок для отверстий для кронштейнов. Также им пользуются для выравнивания направляющих по всем плоскостям. Для контроля монтажных операций применяется строительный уровень.
- Перфоратор – для бурения монтажных отверстий.
- Болтоверт – с его помощью устанавливаются фасадные анкера.
- Безударная дрель – необходима для монтажа облицовочных элементов.
- Заклёпочный инструмент – обеспечивает фиксацию профилей к кронштейну, а также прочих креплений.
- Болгарка и углошлифовальная машинка или ножницы по металлу, листогиб – для резки и гибки металла.
- Фиксаторы – используются для предварительного крепления направляющих.
Устройство вентфасада на металлическом каркасе

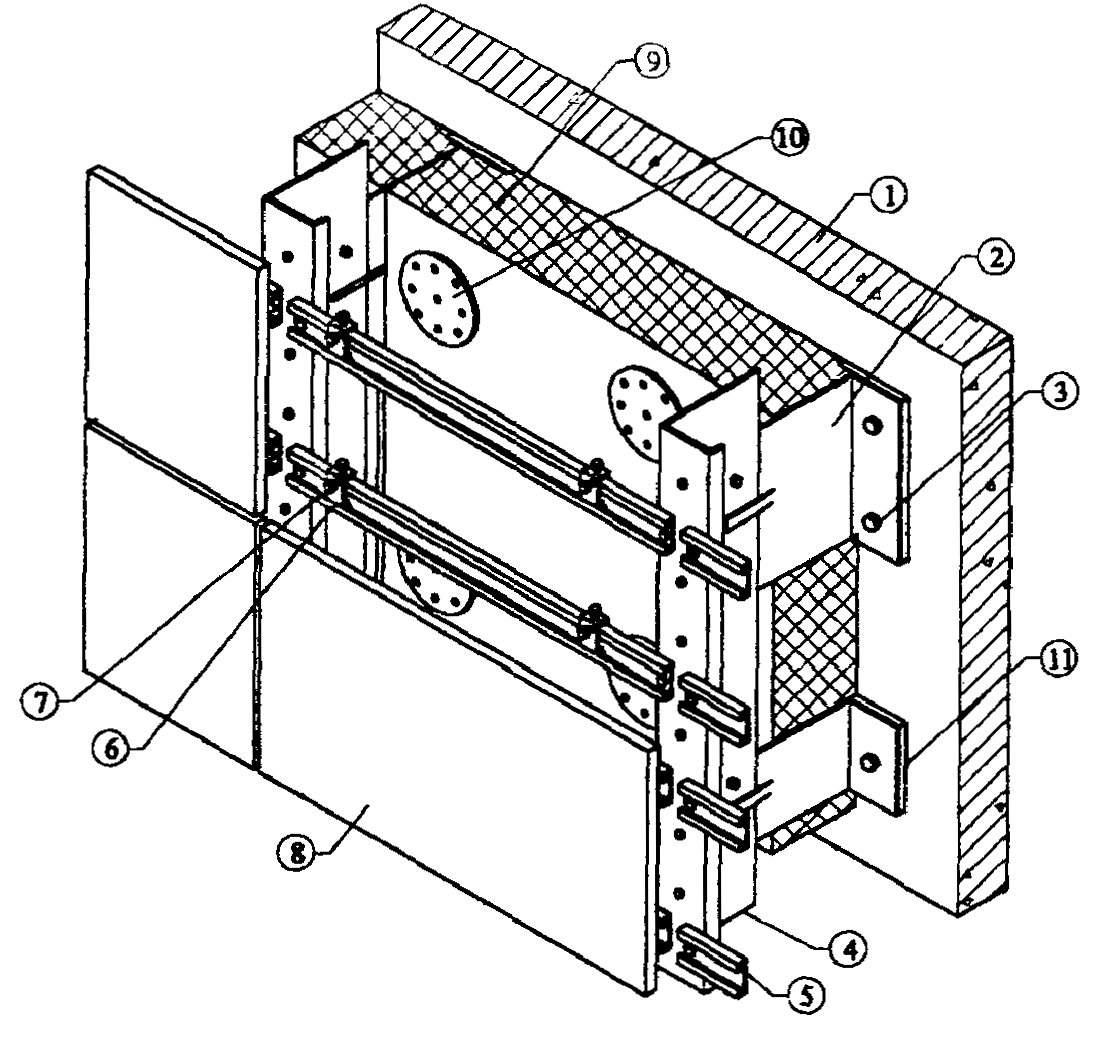

Несущую систему для вентфасада выполняют нержавеющей стали или из оцинкованной кровельной, что значительно удешевляет облицовку. Из-за значительного веса металла и облицовочного слоя, особенно если он выполнен из керамики или плит натурального камня, металлический несущий каркас лучше применять для стен из бетона или кирпича. Для более рыхлых ячеистых блоков требуется расчет несущей способности стены.
Кирпичная стена; 2. Кронштейн (крепеж обрешетки); 3. Прокладка термоизолирующая; 4. Анкерный дюбель; 5. Профиль горизонтальный основной; 6. Профиль вертикальный основной; 7. Профиль вертикальный промежуточный; 8. Кляммер рядовой; 9. Кляммер стартовый; 10. Теплоизоляционный материал (утеплитель); 11. Гидро-ветрозащитная паропроницаемая мембрана; 12. Крепеж теплоизоляции (пластиковый тарельчатый дюбель); 13. Облицовочная плитка; 14. Заклепка вытяжная.

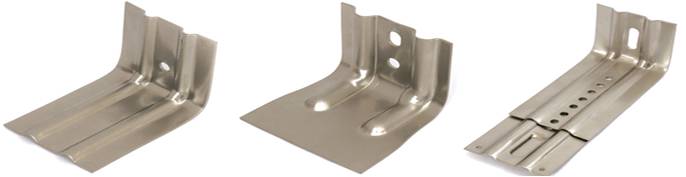

Конструкция металлических кронштейнов позволяет выполнять облицовку на разном отлете от стены, благодаря этому предварительное выравнивание поверхности фасада не требуется.
Существует две системы крепления облицовки – открытая и закрытая. Открытая система предполагает установку навесного каркаса с помощью кляммеров за верхний и нижний обрез плит. Закрытая система использует анкерные болты, которые вставляют в несквозные отверстия плит. Закрытая система вдвое дороже открытого крепежа, при утере плитки облицовки придется разбирать вертикальный ряд полностью, что не требуется при открытой системе.
Монтаж вентилируемых фасадов
Необходимо строго соблюдать технологию монтажа вентилируемого фасада – все работы выполняются в указанном порядке.
Подготовительный этап
- Обозначаем границы строительных работ, которые подразумевают полосу ширина 3 м по периметру здания.
- Размещаем на данном участке все необходимые материалы.
- Собираем леса.
- Работа с поверхностью – оцениваем кривизну стен. Если перепады не превышают 90 мм, то в выравнивании стен нет необходимости
- Выполняем исследование фасада, чтобы определить допустимую нагрузку и необходимую толщину утепляющего материала.
- Разметка поверхности – выполняется в несколько этапов. Сначала отмечаем линии-маяки – это горизонтальная линия вдоль цоколя и вертикальные линии по краям каждой стены – для этого можно воспользоваться нивелиром. Размечаем промежуточные точки на одинаковом расстоянии друг от друга – именно там будут располагаться опорные и промежуточные точки для крепежей-кронштейнов.
https://youtube.com/watch?v=UHSfbmDlg1g
Монтаж каркаса
На размеченных точках для креплений каркаса вентилируемого фасада креплений устанавливаем кронштейны. Для этого в стене сверлом бурятся отверстия под анкер – аккуратно очищаем их от мусора и крепим кронштейны, длина которых соответствует толщине утеплителя. Под каждый кронштейн в обязательном порядке устанавливается паронитовая прокладка, которая предотвращает потерю тепла.
Монтаж теплоизоляции и ветрогидрозащитной мембраны
Минеральный утеплитель монтируется таким образом, чтобы поверхность стены была полностью покрыта. Если утеплитель укладывается в два слоя, то необходимо сместить последующий относительно предыдущего на половину плиты. Это исключает совпадение стыков и образование мостиков холода. Утеплитель крепится с помощью дюбелей-зонтиков. Поверх утеплителя укладывается пароизоляционный материал.
Крепеж фасадных плит
Поверх утеплителя монтируется несущий каркас – он крепится к кронштейнам. Таким образом образуется воздушная прослойка между утеплителем и облицовкой. Монтаж несущего каркаса осуществляется при помощи саморезов. Направляющие необходимо отрегулировать, чтобы фасадная система была плоской. Поверх направляющих устанавливаются элементы крепления облицовочного материала – это могут быть специальные профили, кляммеры или салазки. Крепление облицовки выполняется рядами, работа выполняется снизу вверх.
Советы по монтажу вентфасада
Большинство ошибок, совершенных при обустройстве вентфасадов, связано с попытками сэкономить. При этом заказчики не учитывают последствия этой экономии, которые становятся очевидными уже в первый год эксплуатации:
- Дешёвые плиты из керамогранита обладают низкой стоимостью ультрафиолетовому излучению, так что со временем цвет фасада поблекнет
- Попытка сэкономить на утеплителе приводит к тому, что вентфасад не обеспечивает теплоизоляцию здания и делает конструкцию фасада пожароопасной.
- Считается, что выравнивание стен при установке вентфасада не требуется, но это справедливо только для тех случаев, когда перепады стен не превышают 90 мм. В противном случае готовая конструкция будет отличаться пониженной прочностью. Перепады стен приводят к уменьшению вентиляционного зазора менее допустимого предельного минимума в 40мм. Затруднение вентиляции приводит к скоплению конденсата в утеплителе – материал намокает, что негативно сказывается на теплоизолирующих свойствах. Многократные циклы замерзания и оттаивания обусловливают быстрое разрушение утеплителя.
- Величина зазора между облицовочными плитами не должна быть менее 5 мм, при этом размеры швов должны быть одинаковы. Нарушение этого требования приводит к снижению декоративных свойств фасада.
Навесные вентилируемые фасады обладают целым перечнем преимуществ, которые можно получить только в случае профессионально выполненного монтажа. Поэтому необходимо заключить договор с компанией, которая имеет лицензию, соответствующие допуски и разрешения на выполнение таких строительно-монтажных работ.
Источник
Кляммеры для керамогранита
Кляммеры — это элементы крепления керамогранита к фасадной системе. Они изготавливаются из качественной нержавеющей или оцинкованной стали. Толщина металла — 1 мм., 1,2 мм.
Также кляммеры могут быть окрашены полимерно-порошковым красителем в необходимый цвет по каталогу RAL.
Мы производим кляммеры только из качественного металла, окрашиваем на заводе полимерно-порошковым покрытием, что защищает их в дальнейшей эксплуатации.
Наши кляммеры имеют все разрешительные документы. Альбом технических решений, где можно посмотреть все узлы крепления фасадной системы, а также все сертификаты можно найти на нашем сайте или оставить заявку нашим менеджерам на электронную почту a-trading@bk.ru и мы обязательно вышлем Вам!
Кляммер представляет собой крепежный элемент для монтажа керамогранита на фасадную систему при облицовке фасада. Они предназначены для видимого крепления керамогранита к каркасу металлической конструкции — обрешетки. Изготавливаются кляммеры методом штамповки из холоднокатаного листа коррозионностойкой стали.
Крепления кляммеров происходят на вытяжные заклепки или саморезы из коррозийно стойкого металла. Мы производим фасадные кляммеры и можем дать все необходимые рекомендации для выбора фасадных элементов.
Фасадные кассеты – просто и со вкусом
Что такое фасадные кассеты
Фасадные планочные кассеты
Облицовка фасада кассетами
Несмотря на внешнее сходство всех кассет, они могут быть изготовлены из разных материалов, с разными техническими характеристиками:
Отделка здания фасадными кассетами
Не в зависимости от материала, фасадные кассетыPuzzleton изготавливаются из листов толщиной от 0.5 мм. И могут отличаться по типу крепления:
- МП 1005, имеет открытые крепления, и фиксируются при помощи специальных метизов, которые подбирают под цвет кассеты.
- МП 2005, кассеты со скрытым креплением, фиксирующиеся путём зацепления друг за друга.
Интересно! На конечной стоимости эта разница особо не отражается, и выбор скорее зависит от характерных особенностей здания.
Отделка фасада здания кассетами
Приведённая ниже таблица показывает примерную стоимость кассет двух способов крепления:
Цены приведены за металлические кассеты с полимерным покрытием. Медные и латунные фасады будут стоить на порядок дороже.
Характерные особенности
Помимо технических характеристик материалов, из которых производят фасадные металлокассеты, они обладают и собственными достоинствами, продиктованными конфигурацией и особенностями монтажа.
Кассеты для фасада комбинированные
К слову сказать, это далеко не полный список достоинств кассетных фасадов, но и их достаточно, чтобы понять особенности материала.
Не в зависимости от того, каким способом будет крепиться металлопрофиль, основание монтируется одинаково. Весь процесс происходит в несколько этапов:
Весь процесс монтажа происходит снизу вверх, а расстояние между горизонтальными направляющими не должно превышать 1.5 метра.
Профнастил, металлочерепица и вентилируемые фасады от производителя ООО “ТПГ “Альбатрос”
Фасадные кассеты открытого типа
- Описание
- Характеристики
Вентилируемые фасадные кассеты ― объемные металлические панели ― идеальный материал для облицовки фасадов аэропортов, бизнес центров, торговых и развлекательных комплексов, других общественных сооружений.
Производятся методом резки и гнутья на высокопроизводительном компьютеризированном оборудовании , что позволяет достигать большей точности и высокого качества углов, поверхностей и контурных форм.
Фасадные кассеты ФКО изготавливаются из металла по индивидуальным размерам под конкретный проект. Кассеты имеют открытый способы крепления.
Фасадные кассеты ФКО обычно имеют прямоугольную форму, но могут изготавливаться угловыми, треугольными, трапецевидными и др. сложных форм.
Подбор креплений для вентилируемых фасадов

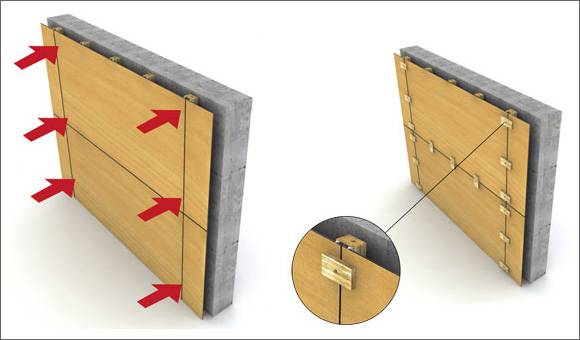

Существует 2 типа креплений для вентилируемых облицовочных панелей: скрытый и видимый типы. Они отличаются между собой крепежными элементами. Скрытый тип вентилируемых фасадов обходится дороже при строительстве, но визуально смотрится лучше.
Видимый тип крепления
Крепление открытого (видимого) типа монтируется так, что его видно после монтажа фасадной панели. К такому виду крепежей относятся кляммеры, или заклепки (клипсы). Кляймеры для вентилируемого фасада изготавливаются из нержавеющих металлов. Их можно подобрать под цвет облицовочной панели или покрасить в тон самостоятельно.
Отделочный материал фасада крепится и жестко удерживается усиками кляммера к каркасу. Кляммеры применяют для облицовки зданий особо тяжелыми панелями, как керамогранит и натуральный камень.
Заклепки используют для более легких композитных, фиброцементных панелей или стальных листов. Изготавливают их из жаропрочной легированной стали или алюминия. Крепление заклепок не требует подготовительных работ, кроме разметки. Располагают их обычно вблизи углов.
В местах строительства, где преобладает ветреная погода, рекомендуется использовать вместо заклепок саморезы. Предпочтительно, чтобы они были изготовлены из нержавеющего материала. Срок службы таких крепежей более 15 лет. Кроме того, саморезы бывают разных цветов, что позволяет сделать внешнее крепление практически незаметным.
Видимый тип крепления считается более простым при монтаже. Он экономичен, но из-за того, что крепежи видно, теряется эстетичный вид фасада.
Скрытый тип крепления фасада
Красивый внешний вид обеспечивается креплениями скрытого типа. Они устанавливаются на торцевую сторону панели или на внутреннюю поверхность. Подразделяются на 3 вида по способу крепежа:
- механический;
- способ приклеивания;
- комбинированный.
Такой способ облицовки здания будет значительно дороже, так как увеличиваются затраты на элементы крепежа: скрытые кляммеры, дополнительные планки, анкеры и прочее. К скрытому способу относится и монтирование кассетных фасадов «через замок».
Из-за больших затрат на материалы часто прибегают к способу частичного крепления фасада скрытым типом. На первых этажах здания или только с главного входа используют скрытые крепежи, а в других, менее броских в глаза местах применяют внешние кляммеры или заклепки.
Для монтажа навесного фасада из натурального камня или плит слоистого пластика, используют анкера цангового типа. Такая методика монтажа позволяет визуально не испортить всю фактуру отделочного материала, но является очень затратной.
Сперва просверливают конусное отверстие внутрь фасадной плиты и доборников. В него вставляют анкер с аграфом на конце и прокручивают для раскрытия. После того как анкер расширяется в отверстии, его уже невозможно будет извлечь. При помощи аграфов плита размещается на поверхности профиля.
Для крепления керамогранита и натурального камня скрытым типом используют крепежные планки. На торце облицовочной плиты делаются пропилы. В них вставляются планки и фиксируются. Планка также скрывает шов между панелями. Но из-за того, что требуется делать большое количество пропилов, на которое тратится много времени, такой монтаж становится слишком трудоемким. Да и места пропилов необходимо обрабатывать герметиком, чтобы предотвратить попадания и замерзания влаги (исключить вероятность разрыва льдом). Могут возникнуть лишние расходы на закупку фасадных панелей, если в результате такого монтажа будут образовываться сколы.
Крепление при помощи крючков — «замковый» способ — не портит внешний вид и является очень прочным. Крючками монтируют фасадные панели из натурального камня, терракотовые плиты или плиты, которые сделаны под натуральный камень и кирпичную кладку.
Адгезивную ленту для монтажа вентилируемых фасадов можно назвать универсальным способом крепления. Она прочнее, чем сварка или кляммеры, и способна создать идеально ровную поверхность фасада. Крепят ленту к обратной стороне панели и к направляющей.
Что такое подсистема как сделать правильный выбор
Вертикальная металлическая подсистема для вентилируемого фасада
Под подсистемой для вентфасада понимают конструкцию, которая является основой крепежа как для утеплителя, так и для отделочных панелей. В зависимости от материала подсистема обладает различными параметрами, эксплуатационными характеристиками, что позволяет подобрать подходящий вариант с оптимальным соотношением цены и качества.
- Из оцинкованной стали — такой вариант подсистемы отличается небольшой массой и низкой стоимостью. При этом стойкость к коррозии не самая высокая — можно рассчитывать только на 25 лет эксплуатации. Впрочем, используя современные системы защиты от ржавчины, можно повысить стойкость такого каркаса.
- Из нержавейки — такой вариант более дорогой, но более надежный, поскольку может эксплуатироваться как минимум 50 лет. Такая конструкция отличается высокой прочностью, но для холодных климатических зон не подходит, поскольку в морозы отмечается повышение хрупкости.
- Из алюминия — характеризуется высокой ценой, высоким качеством, низкая вес алюминия позволяет использовать такие подсистемы даже при восстановлении старинных зданий. Можно отметить простоту обработки этого материала — его можно сверлить, пилить, не используя сложного оборудования, непосредственно на месте монтажа. Недостатком является излишняя гибкость материала, поэтому в жарком климате его применять не рекомендуется из-за большого термического расширении.
Оценив основные достоинства/недостатки различных материалов, можно выбрать подходящий вариант подсистемы
При этом важно учитывать особенности климата, несущую способности стен, размеры бюджета и прочие параметры
Конструкция самодельного крепежного элемента из порезанного профиля CD 60
Выглядит такой элемент так:
На рисунке 10 показаны размеры “ушей” крепежного элемента. Верхние, загнутые “уши”, длиной примерно 30 мм крепятся к стене. Нижние, прямые “уши”, длиной 30-40 мм, на них крепится вторая обрешетка (или деревянный брусок, или металлический профиль). Размер нижних “ушей” регулируем под толщину бруска (если брусок 30 мм, то и размер 30 мм, если брусок 40 мм, то 40).
Рис 11. Расположение саморезов для крепежа самодельного крепежного элемента
Саморез крепим ближе к ребру (т.е. на конце – ближе к тому месту, где вырезали середину, а с той стороны, где крепим крепежный элемент к стене – ближе к месту изгиба «ушей»).
Конструкция системы с воздушным зазором
Вентилируемый фасад – это относительно новая технология, которая получает все большее распространение. Необходимость использования данной технологии обусловлена рядом проблем, с которыми часто сталкиваются владельцы частных и многоквартирных домов. Очень часто в несущих стенах образуется влага, как результат жизнедеятельность внутри жилых помещений. Готовка пищи и уборки способствуют тому, что внутри стен накапливается влага. Под воздействием разницы температур происходит испарение. Подобные условия приводят к увеличению концентрации пара внутри стен. Когда пар превращается в воду, он начинает негативно влиять на отделочный материал, который может разрушаться под воздействием влаги и сырости. Принцип навесного вентфасада прост: его суть сводится к удалению излишек влаги. Благодаря специальному воздушному зазору воздух легко может циркулировать внутри стен. Непрерывная естественная вентиляция исключает вероятность появления проблем.
Схематично вентфасад состоит из таких ключевых компонентов:
- несущее основание;
- подконструкция;
- слой звукоизоляции;
- слой теплоизоляции;
- паропроницаемая мембрана;
- вентилируемый зазор;
- декоративная отделка.
Всякий компонент призван исполнять свою конкретную функцию.
