Выбор утеплителя

Для комплексной конструкции вентилируемого навесного фасада нужно определить теплоизоляционный материал. Для «дышащих» стен деревянной постройки теплоизоляция обязана поддерживать пародвижение. С учетом требования, в качестве утеплителя подойдет только минеральная вата. Из ее видов выделим каменную вату со следующими преимуществами:

• Низкая теплопроводность.
• Плотность с достаточной жесткостью сохраняет стабильную форму, не оседает при высокой влажности.
• Относится к негорючим материалам. Это важная характеристика для вентилируемой системы, где вентиляционный зазор работает по принципу вытяжки и при пожаре будет способствовать быстрому распространению огня.
• Имеет хорошие звукоизоляционные свойства.
• Экологичность.

Каменная вата – лучший теплоизолятор для вентилируемой фасадной системы

Правила укладки утеплителя

Для качественной укладки лучше пользоваться минеральной ватой в виде плит. Рулонный материал более мягкий, хуже держит форму, потребует больше точек крепления к стене, не образует ровных стыков. Приведем основные рекомендации по укладке каменной ваты в плитах:

• Теплоизолятор должен быть шире проема на 1,5-2 см для плотной установки.
• При организации утепления в два слоя нужно следить, чтобы стыковые швы первого, перекрывались плитами второго слоя (укладка плит вразбежку).
• В местах примыкания к проемам, на углах постройки крепежные зонтики располагают чаще.
• Минеральная вата не должна закрывать электрические кабели, контактировать с рукавами подводимых инженерных коммуникаций.

Монтаж утеплительного слоя в комплексной системе

Теплоизоляция стен и удаление влаги

При соблюдении всех технологических требований система вентилируемого фасада позволяет существенно снизить расходы на оплату счетов за отопление, благодаря увеличению коэффициента теплоизоляции стен. Хороший результат выполненных работ даст знать о себе как летом, так и в холодное время года. В жару в доме станет прохладно, а зимой, наоборот – намного теплее.

Одним из немаловажных факторов, влияющих на это можно назвать отсутствие «мостиков холода», фрагментов стен, используемых при строительстве, которые уменьшают теплопроводность и влияют на образование конденсата. К ним можно отнести следующее:

• Оконные и дверные бетонные перекрытия;
• газопроводные трубы, заходящие через стену;
• межэтажные железобетонные плиты (при отделке фасадов многоэтажных зданий);
• мостики, передающиеся через кронштейны вентфасада на анкер.

полезно в работе

Для предотвращения их появления, используются пластиковые терморазрывы (термоизоляторы).

Дополнительное утепление стен позволяет увеличить звукоизоляцию помещения, существенно снизив уличный шум внутри здания. Благодаря вент системе происходит смещение «точки росы»

Точка росы – температура окружающего воздуха при которой водяные пары преобразуются в росу и оседают на поверхности.

Стены строения «дышат», то есть частицы воздуха в определённом количестве проникают через них. В зимнее время года, когда на улице минус 30, а дома плюс 20, моментально остывающий тёплый воздух из помещения оседает на наружных стенах. Вентилируемые конструкции позволяют сместить точку оседания паров. В этом случае они будут задерживаться на мембране или внутренней стороне облицовки. Оттуда, с наступлением тепла они испаряются под воздействием вентиляции.

Конструкция вентилируемых фасадов

Что же представляет собой современный вентилируемый фасад?

• Вентилируемый навесной фасад – это конструкция из облицовочных материалов (фасадных панелей), закрепленная на несущих стенах здания посредством каркаса.
• Каркас может быть изготовлен из стальных или алюминиевых профилей, а в некоторых случаях схема монтажа вентилируемого фасада допускает изготовления каркаса из дерева. Более подробно основные узлы конструкции вентилируемого фасада вы можете рассмотреть на предложенном ниже фото.

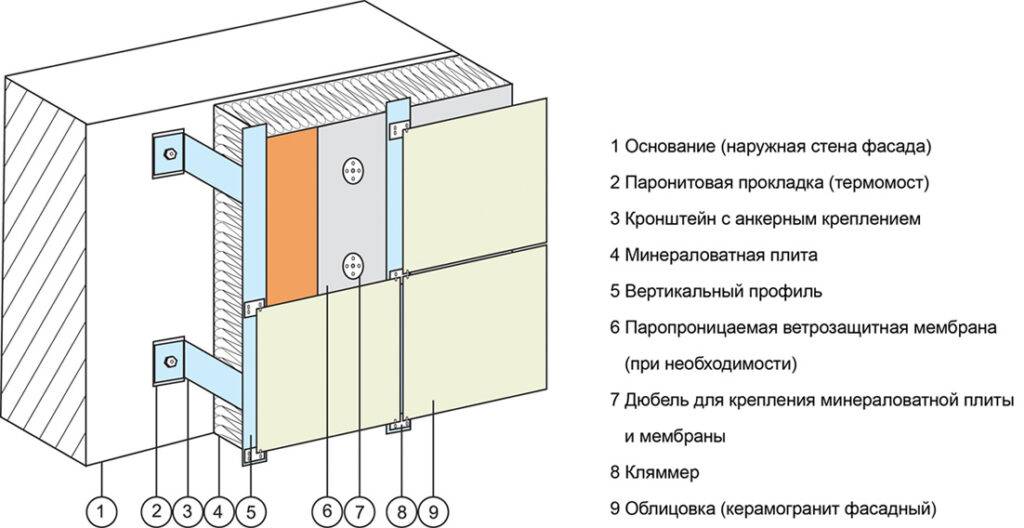

Одна из схем конструкции навесного фасада

Между капитальной стеной здания и облицовкой вентилируемого фасада может размещаться теплоизоляционный материал. Чаще всего в качестве теплоизоляции применяются плиты из минеральной ваты.

Главное преимущество вентилируемого фасада состоит в том, что зазор между облицовкой и стеновым ограждением (или между облицовкой и утеплителем для вентилируемых фасадов) обеспечивает пространство, достаточное для свободной циркуляции воздуха. Благодаря этому снижается риск конденсатообразования, что приводит к повышению долговечности конструкций и нормализации микроклимата в доме. Как видите, конструкция навесного фасада не отличается особой сложностью. Вот почему многие предпочитают выполнять и монтаж, и ремонт вентилируемых фасадов самостоятельно. Ниже мы достаточно подробно опишем технологию монтажа навесных фасадов, а если у вас после этого останутся некоторые вопросы – рекомендуем внимательно изучить видео.

Противопожарные требования

Отдельно следует упомянуть о пожарной безопасности таких фасадов. Наличие постоянного притока и оттока воздуха внутри системы и антивандальная стойкость в этом случае – не плюсы, а наоборот, значительные минусы (данная информация относится к варианту утепления с использованием пенополистирола, так как минвата, в отличие от него не поддерживает процессов горения).
В случае использования по каким-то причинам некачественного утеплителя нестойкого к возгоранию и его дальнейшего воспламенения, потушить его будет очень сложно. Препятствовать будет следующее:

• Постоянный приток свежего воздуха, раздувающий пламя;
• прочная «перегородка» в виде облицовочных панелей.

Поэтому при выборе теплоизоляции, необходимо очень досконально отнестись к этому и приобретать только материал, не поддерживающий горение.Пенополистирол с маркировкой «С» горит не больше 4 секунд (самогаснущий). «Ф» — поддерживает горение 1 секунду, его цена дороже, но решать владельцу строения.

При соблюдении всех требований и рекомендаций минусы, связанные с противопожарной безопасностью пропадают, а остаются одни плюсы.

Несколько советов по монтажу

Во время проектирования и самой установки данных конструкций неизбежно возникнут некоторые неточности, которые впоследствии значительно сократят срок службы всей конструкции. Чтобы избежать этого, необходимо придерживаться следующих рекомендаций от специалистов в данной области.

Для максимально длительного срока эксплуатации и приятного внешнего вида вентилируемого фасада необходимо создать качественный проект. Он поможет корректно спланировать все работы, а проектные расчеты отразят необходимые затраты.

Во время покупки крепежных деталей, лучше подвергать их всяческим нагрузкам для проверки износостойкости. Это позволит вам заранее получить некоторые сведения об этих деталях и выяснить, какие именно стоит купить.

Вентилируемый фасад из керамогранита

Вентилируемые фасады нельзя устанавливать на внешних поверхностях строений, построенных из пустотелого кирпича, пенобетонных блоков и любых других материалов, имеющих похожую структуру.

Теплоизоляционный материал оснащается пошаговой инструкцией, которой необходимо неукоснительно следовать во время монтирования.

При монтаже крепежных деталей следует учитывать уровень. Если мы имеем дело с десятиметровым фасадом, то погрешность в 5 миллиметров может обернуться значительными проблемами.

Для рассверливания отверстий для дюбелей следует пользоваться дрелью, а не перфоратором.

Уплотнители, которые ставятся между крепежными деталями и поверхностью стены, необходимы для снижения возможных потерь тепла и защиты от появления деформации несущей конструкции после определенного срока эксплуатации.

Возможность воплотить дизайнерские решения

Возможность выбора декоративного материала позволяет выполнить самые замысловатые конструкции. При монтаже вентилируемого фасада в качестве облицовочного материала можно использовать следующие виды:

• Натуральный, а также искусственный камень;
• композитные материалы;
• металлокассеты;
• доски, изготовленные из натурального дерева (евровагонка, блок хаус, имитация бруса и так далее).

• металлокассеты могут изготавливаться из оцинкованного листа или композитных материалов
• Облицовка фасада камнем
• Евровагонка – один из самых бюджетных вариантов отделки фасада
• блок-хаус

Широкий выбор облицовочного материала даёт определённые преимущества использования таких конструкций для качественного и грамотного видоизменения внешнего вида здания. С их помощью практически любое старое строение можно превратить в замысловатое здание с интересным архитектурным решением. Причём все прежние видимые дефекты и минусы поверхностей в виде отклонений от плоскости в горизонтальном и вертикальном направлении, а также нарушенная целостность старой отделки, скроются подсистемой конструкции.

Важно знать

Каждый из вышеперечисленных видов отделочного материала имеет множество цветовых решений и оттенков.

Производители и инновации

Вентилируемый фасад – это сравнительно недавно заимствованная технология облицовки здания. Она уже успела себя зарекомендовать на рынке и получить положительные отзывы от потребителей. Сегодня на территории России насчитывается более 150 компаний, которые занимаются производством необходимых комплектующих материалов (крепления, облицовочной плитки, утеплителя и других), его расчётом для строений с последующим монтажом.

Если говорить об отдельных фирмах, то одной из наиболее известных является White Hills. Данная компания занимается производством облицовочных панелей из камня по технологии вибролитья. Они зарекомендовали себя как поставщика и изготовителя качественной продукции, которая поможет осуществить любую дизайнерскую задумку. А также у них есть уникальная система крепления фасадных плит. Благодаря ей влага не задерживается в воздушных карманах, а воздух постоянно циркулирует.

Не уступает в качестве и фирма из Швейцарии Alucobond. Их продукт – это металлические многокомпонентные сэндвич-панели, которые также называют алюкобонд. Это долговечный строительный материал, который может прослужить как минимум 40–50 лет без ремонта или любых других вмешательств. Благодаря своим пластичным свойствам такие панели легко поддаются резке и «подгонке» под форму стены. Они очень прочные, не подвержены коррозии, не реагируют на пищевые кислоты и щелочные растворы.

Дизайн данного облицовочного материала имеет массу вариантов. Панели имеют большой цветовой выбор, а также могут имитировать различные поверхности (мрамор, дерево, хром и другие). Потребители отмечают, что они легко и быстро крепятся и не создают дополнительной нагрузки на фундамент и несущие стены. К минусам алюкобонда относятся следующие:

• материал выделяет ядовитые вещества при горении;
• в случае замены необходимо снимать ряд дополнительных панелей.

Высоко ценится продукция компании Nord Fox. Она производит все необходимые комплектующие для установки вентилируемого фасада, а также высококачественные облицовочные панели. Их устанавливают как на частные постройки, так и на многоэтажные бизнес-центры. Красотой и эстетичностью фасадной плитки отличается продукция «Фасад-строй». Её ценят за большой выбор фактур и текстур материала, а также приемлемую цену.

Радует продукция фирмы Scanroc. Она предоставляет большой выбор материала по приятной цене. Одной из самых продвинутых в техническом плане страной является Япония. В изготовлении фасадных панелей японские компании также отличились. Японские облицовочные плиты представляют собой солнечные панели, которые накапливают солнечную энергию и преобразуют её в электричество.

Основные элементы: виды, свойства

Система отличается четкой структурой. Требуются навыки работы с материалами. Вентфасад состоит из:

• опорной стены. Конструкция, технические характеристики зависят от места установки системы, вида капитального строения. Факторы, влияющие на выбор опорной стены: вертикальные, горизонтальные отклонения стены от прямой оси; базового стройматериала, из которого возводился дом; степени износа несущих конструкций;
• подконструкции (подсистемы), состоящей из кронштейнов, несущего профиля, вспомогательных крепежных элементов. Создается надежная решетка. На нее крепится облицовочное, утеплительное покрытие;

Подконструкция

утеплителя, защищающего дом от промерзания, влаги. Утеплитель удерживает тепло в помещениях частного дома. Увеличивает степень звукоизоляции. Популярна минеральная вата;

Утеплитель

ветрозащитной мембраны, сдерживающей влагу;

• воздушного зазора, создающего тяговый эффект. Обеспечивается равномерная циркуляция воздушных масс. Минимизируется возможность оседания влаги на утеплителе дома;
• плит декоративной облицовки, защищающих конструкцию дома от агрессивной внешней среды. Скрывается утеплительная часть постройки, коммуникационные линии. Улучшается эстетика строения.

Облицовка

Что представляет собой конструкция вентфасада?

Вентфасад представляет собой металлический каркас, который ещё называют подсистемой или под конструкцией. Между его элементами укладываются слои теплоизоляции. Наружным слоем конструкции является облицовка – декоративный экран может быть выполнен из стали, фиброцемента и пр. Между облицовкой и теплоизоляцией остаётся промежуток, через который происходит естественная циркуляция воздушных масс.

Такие фасады актуальны для отделки зданий любого назначения, в том числе и там, где традиционные фасадные материалы не отличаются длительным сроком эксплуатации – речь идет о местности с повышенной влажностью, значительными скачками температур и так далее. Если учесть, что монтаж вентилируемых фасадов может выполняться собственными руками, то популярность такого варианта отделки зданий обоснована.

Система вентилируемого фасада

Основные свойства вентфасадов

Особенностями конструкции, которые обусловлены технологией монтажа фасада, обусловлены следующие свойства:

• Крепежная система – ее основу составляют дюбели, шурупы, крепежные детали, профили, кронштейны. За счёт системы регулировки всех этих элементов нет необходимости в выравнивании стены, что ускоряет техпроцесс отделки.
• Утеплитель – в качестве утепляющего слоя можно использовать разные материалы, основное требование – негорючесть. Поэтому чаще всего предпочтение отдается минераловатным плитам высокой плотности.
• Ветрозащитная мембрана – ее предназначение состоит в защите утепляющего слоя от потоков воздуха, влаги в окружающей среде.
• Воздушная прослойка – обеспечивает эффект термоса, так что в таком здании расходы на поддержание комфортного микроклимата существенно меньше – это касается как сохранения тепла, так и прохлады в летний период.
• Финишная отделка – позволяет реализовать дизайнерский замысел, при этом стоимость отделки может быть различной, что обусловлено разнообразием используемых материалов – это может быть виниловый сайдинг или металлические плиты, а также плиты из фиброцемента, керамогранитная и так далее.

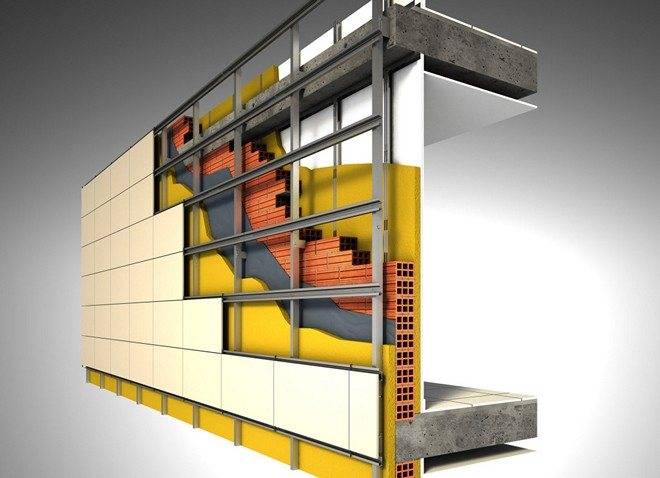

Вентилируемый фасад в разрезе

Плюсы и минусы навесных фасадов

Вентфасад являет собой сложную инженерную систему, которая имеет свои достоинства и недостатки. Популярность навесных фасадов обусловлена архитектурными и технологическими преимуществами перед другими конструкциями фасадов. НВФ непрерывно работает на поддержание влажностного режима. При использовании утеплителя возрастает теплоизоляция помещений, что благотворно влияет на поддержание микроклимата внутри здания при любых погодных условиях

Теплоизолированные снаружи стены способны накапливать и равномерно отдавать тепло, что важно при нестабильной работе отопления, кратковременных отключениях. Теплоизоляторы повышают энергоэффективность зданий и положительно влияют на экономичность при эксплуатации строений

Стены, обложенные утеплителем, значительно менее звукопроницаемы. Навесные фасадные системы применимы при строительстве как вновь возводимых зданий, так и при реконструкции уже введенных в эксплуатацию. При этом конструкция легко монтируется, не требуя использования сложного, высокотехнологичного оборудования. Системы вентфасадов не требуют ремонтного обслуживания. В случае повреждения единичного элемента, его не сложно заменить, не вмешиваясь в целостность фасада. При проведении ремонтных, реставрационных работ, навесной фасад легко демонтируется, и имеет возможность повторной установки. Срок эксплуатации НВФ в зависимости от материалов составляет до 50 лет. Навесная фасадная конструкция позволяет скрыть видимые дефекты поверхности, которые трудно скрыть другими отделочными материалами. Допускается использовать навесные фасады в отделке домов в сейсмически опасных зонах. Вентфасады пожаробезопасны.

К архитектурным преимуществам стоит добавить разнообразие материалов, комбинирование, гибкость архитектурно-дизайнерских решений. Созданы условия для смены облицовки по материалу, цвету, фактуре, не меняя несущий каркас.

К технологическим плюсам относят скорость монтажа фасадной конструкции; возможность установки в любое время года.

Экономические преимущества. За счет снижения сумм счетов за отопление и потребления электроэнергии на кондиционирование затраты на утепленный навесной фасад окупаются в течение 5 лет.

К недостаткам вентилируемых фасадов относят такое явление как гул во время сильного ветра. Посторонний звук возникает если расстояние между утеплителем и облицовкой необоснованно высоко. Другим тезисом является скорее не минус самой конструкции и материалов, сложность в выборе исполнителя.

Как функционирует вентилируемый фасад

Воздух в зазоре между стеной и фасадом никогда не находится стабильном состоянии. Воздухообмен между системой НВФ и наружной средой осуществляется постоянно, благодаря физическим процессам.

• Диффузия. Через промежутки между плитками фасадного экрана производится перемешивание воздушных масс.
• Конвекция. В результате неравномерного нагрева происходит в определенных участках разрежение воздуха с образованием зон пониженного давления. Туда устремляется воздух из областей с более высоким давлением.

В результате воздухообмена происходит осушение утеплителя либо поверхности стены, если рассматривать навесной фасад без утеплителя, тем самым снижается негативное воздействие водяных паров на архитектурные конструкции.

Способы монтажа

Процесс обустройства вентиляционного фасада сложный. Любые погрешности станут причиной преждевременного выхода из эксплуатации части сооружения. Работа выполняется в несколько этапов:

• Подготовительный этап. Периметр сооружения ограждается знаками, лентами, позволяющими обеспечить безопасность людей. Осматривается поверхность стен, состояние несущих конструкций. Поверхность готовят под установку подконструкции.
• Разлиновка стен производится рулеткой, лазером, бечевкой. Исключаются кривизна, отклонения. Обозначают нижнюю горизонталь для монтажа облицовки. Строительным шнуром определяют горизонтальную, вертикальную оси. В местах пересечения устанавливаются маяки для фиксации кляймеров под деревянный брус.
• Устанавливаются кронштейны, удерживающие металлический каркас. В намеченных местах перфоратором делаются отверстия. Вбиваются дюбели.
• Производится фиксация металлического каркаса на саморезы. Устанавливается сетка под крепление минеральной ваты. Производится монтаж пожарной отсечки, преграждающей свободный ход воздушных масс. Закрывается доступ распространению огня по периметру строения. Анкерами закрепляют кронштейны.
• Монтаж утеплительного материала. Предварительно поверхность обрабатывается антигрибковым средством. Листы укладывают в подготовленную сетку дюбелями. Сверху крепится гидроизоляционный материал.

Монтажные работы

Устанавливаются откосы.

Вентилируемые фасады позволяют защищают конструкцию здания от влияния окружающего мира. Сохраняют тепло внутри дома, поддерживают микроклимат. Делают здание красивым. Продлевают срок эксплуатации сооружения надолго, без капитального ремонта.

Технология отделки фасада

Монтаж вентилируемых фасадов выглядит так – на поверхность внешних стен строения устанавливается навесной фасад многослойного типа. Монтажник вентилируемых фасадов создает проект вентилируемого фасада, а также несущий каркас, который делается из металлической основы.

Инструменты

Перед тем как начать монтаж вентилируемых фасадов стоит подготовить комплектующие для вентилируемого фасада.

Необходимые инструменты и материалы:

• профиль для вентилируемого фасада;
• мембрана водо и ветрозащитного типа;
• облицовочный материал;
• тарельчатые дюбели;
• перфоратор;
• средство антисептического типа;
• теплоизоляционные материалы;
• кронштейн для вентилируемых фасадов;
• шуруповерт;
• дюбели анкерного типа.

Крепежи для монтажа панелей вентилируемого фасадаНеобходимые инструменты

Подготовительные работы

Технология вентилируемого фасада предусматривает не только подготовку материалов для навесных вентилируемых фасадов, но и подготовительный этап. В этот этап должны входить следующие работы:

• подготовка стеновых перегородок к утеплению. Для начала рекомендуется проверить их состояние, смогут ли в них держаться крепежные элементы. Монтажник вентилируемых фасадов обязательно должен провести геодезическую фотосъемку для выявления общих параметров дома;
• обязательно делается проектирование вентилируемых фасадов и проведение теплоизоляции. Этот процесс включает определение типа, параметров и расположение утеплителя. Плиты теплоизоляции должны фиксироваться между собой плотно, чтобы воздушный зазор на вентилируемом фасаде был совсем небольшой;
• обязательно, перед тем как начать монтаж вентилируемого фасада, нужно сделать теплотехническую оценку.

Общая схема монтажа каркаса для фасада

Монтаж кронштейнов

Параметры кронштейнов напрямую связаны с размерами утеплительного материала и панелей, предназначенных для облицовочных работ.

Монтажник вентилируемых фасадов крепит кронштейны согласно следующим правилам:

• чтобы сделать места с отверстиями, следует использовать сверло, соответствующее параметрам анкерного дюбеля для фасада;
• чтобы организовать места с отверстиями в основаниях с несущим типом из кирпича с облегченным, пористым, пустотелым видом следует выбрать перфоратор с ударным режимом;
• размер отверстий следует делать на один см больше дюбеля.

Подготовка отверстий под крепление кронштейновУстановка кронштейнов

Монтаж фасадной направляющей

Параметры направляющей напрямую зависят от числа этажей здания, числа переходов на стене, а также от размера площади в м2. Монтажник вентилируемых фасадов при креплении направляющей обязательно должен соблюдать ряд важных правил:

• размер направляющей не выше одного этажа;
• самый небольшой зазор между направляющими не более 7—9 мм;
• зазор по горизонтали должен равняться длине материала для облицовки с вентилируемым фасадом.

Каркас для вентилируемого фасадаЭлементы каркаса

Монтаж облицовки

С учетом материала, подобранного для облицовки, его монтаж имеет определенные особенности:

• основа из металлических кассет — перед тем как будет сделана сборка этих элементов, на замок нужно приклеить двухстороннюю самоклеящуюся ленту. Далее кассетные изделия прикрепляются в область замков с лентой при помощи саморезов и заклепок. Монтажник устанавливает эти элементы снизу вверх или слева направо;
• основа из керамогранитных плит — принцип монтажа этих элементов похожий на установку металлических кассет – снизу вверх. Монтажник вентилируемых фасадов начинает фиксирование плит с расположения на направляющие стартовые кляммеры, которые устанавливаются по горизонтальной линии;
• фиксирование сайдинга — этот материал прикрепляется в место под конструкцией. Он фиксируется при помощи саморезов, специального замка;
• обрешетка или крепление полиалпана. Она монтируется из металлического профиля, который фиксируется по всему периметру дюбелями.

КерамогранитМеталлические кассетыСайдинг

Крепление системы вентилируемых фасадов – это трудоемкий процесс

При монтаже любой конструкции, будь это устройство вентилируемого фасада из керамогранита или другой важно правильно рассчитывать расстояние. Хорошая облицовка напрямую зависит от того, как будет выполнен весь процесс по ее установке, а также какие материалы для облицовки выбраны. Если все делать правильно, согласно правилам, то в результате можно не только хорошо оформить навесные вентилируемые фасады, но и продлить их срок службы

Если все делать правильно, согласно правилам, то в результате можно не только хорошо оформить навесные вентилируемые фасады, но и продлить их срок службы.
