Дополнительные материалы, используемые при электромонтажных работах
Электропроводка в деревянном доме своими руками должна обеспечить непрерывный процесс необходимо запастись инструментом и оборудованием. При этих работах используются пассатижи, отвертки, молоток, зубило, отвертка, нож для электрических работ.
Электрический щиток бывает двух типов: металлический и пластмассовый. Для деревянных строений специалисты рекомендуют устанавливать металлические щитки внутри дома. Чаще всего в щитке размещаются следующие виды кабелей:
- для обеспечения током осветительных устройств;
- для розеток;
- для электроплит;
- для счетчиков, контролирующих расход электроэнергии;
- для УЗО.
В магазинах электротоваров продаются распределительные щитки для размещения 12 элементов электрического оборудования. Для домов стандартных габаритов с обычным расположением элементов электропроводки используются щитки на 9 мест.
Кроме того, для монтажа электропроводки необходимо приготовить:
электропровода определенного сечения. В деревянных домах используют трехжильный кабель ВВГ с сечением 2,5 миллиметра;
розетки, рубильники, число этих приборов высчитывают по схеме
В основном, при выборе уделяют внимание качеству и сочетанию с расцветкой интерьера. Используются розетки и выключатели, оснащенные латунным и бронзовым контактами;
кабели и плинтусы с бороздами;
распределительные коробки, изолирующие зажимы и лента;
электрический счетчик, на сегодняшний день встречается два типа счетчиков: одно- и двухтарифный
При нынешних ценах на электричество рациональнее использовать двухтарифный счетчик, поскольку он ведет учет по тарифу в зависимости от времени суток;
саморезы, лента из алюминия, крепежи — клипсы, прищепки, зажимы.
Вышеперечисленный список следует собрать перед начальным этапом рабочего процесса.
Подземный ввод электропитания в деревянный дом — технология устройства
Общая технология устройства подземного ввода электропитания в дом такова. От опоры линии электропередачи (необязательно ближайшей к дому), копается траншея до дома, вернее, до запланированного места ввода кабеля в дом. Глубина траншеи зависит от подключаемой мощности (сечения кабеля). Для выделенных мощностей до 20 кВт глубина траншеи должна быть не менее 800 мм. Для выделенной мощностей 25-45 кВт глубина траншеи должна быть не менее 1000 мм (ПУЭ п.2.3.84).
Для спуска кабеля, на опору монтируется защитная стальная труба. Форма трубы в виде буквы «Г». Изогнутый конец трубы должен быть в траншее. Высота трубы на опоре должна быть не менее 1800 мм.
В строение электрокабель вводится сквозь бетонный фундамент или через стену дома. Если ввод делается через стену, то на стене электрический кабель должен защищаться аналогично спуску с опоры. Высота защиты 1800 мм, а высота самого ввода не должна быть меньше 2750 мм.
Монтаж электропроводки в деревянном доме своими руками: внутренние работы
Монтаж эл проводки в деревянном доме может иметь некоторые различия в технологии укладки кабеля, а также в расходных материалах независимо от выбранного типа. Скрытую проводку прокладывают обычно при более эстетичной отделке стен, размещая их в специальных коробах из металла или негорючего пластика непосредственно между основанием стены и обшивкой (могут монтироваться в утеплитель). Такой вариант идеально подходит при капитальном ремонте деревянного дома или сразу после его постройки.
Распределительный щит для эл проводки в деревянном доме
Скрытая электропроводка в деревянном доме укладывается в огнеупорные короба. Если они монтируются на дерево или легкоплавкие изоляционные материалы, то перед этим места укладки должны быть тщательно обработаны огнезащитой.
Схема электропроводки в деревянном доме
В качестве кабель-каналов особенно предпочтительны медные трубы или алюминиевые, так как они дешевле. Их предпочитают, так как они легко гнутся на «холодную» и не передают тепло при нагреве кабеля. Стальные же часто выбирают из-за более низкой стоимости, но при значительных поворотных радиусах их приходится нагревать газовыми горелками или паяльными лампами.
Скрытая проводка в деревянном доме: разработка проекта и определение трассы
Проект разводки электропроводки в частном доме
Начиная работы, важно составлять подробный монтажный проект разводки проводов, согласно которой выполняется нанесение трассы линий проводов и установка точек расположения разветвительных и соединительных коробок, выключателей и розеток, а также элементов электросети. Что касается самой трассы, то желательно, чтобы она имела как можно меньше загибов и наклонных линий (в идеале, все линии должны быть параллельны между собой и относительно стен/пола комнаты), но если это невозможно, то следует предусмотреть соединительные коробки для нескольких линий проводки
Они, как правило, размещаются в максимально доступных местах для обслуживания, а не в перекрытиях или перестенках
Что касается самой трассы, то желательно, чтобы она имела как можно меньше загибов и наклонных линий (в идеале, все линии должны быть параллельны между собой и относительно стен/пола комнаты), но если это невозможно, то следует предусмотреть соединительные коробки для нескольких линий проводки. Они, как правило, размещаются в максимально доступных местах для обслуживания, а не в перекрытиях или перестенках.
После распланировки монтажной трассы можно подготавливать стены, а именно сверлить отверстия для коробов и металлических патрубков или штробить, в зависимости от выбранного типа установки.
Электрика в деревянном доме своими руками: как правильно выбрать короба и трубки
Размер трубок зависит от диаметра выбранного кабеля, а также от количества линий проводки (в одну трубку не рекомендуется укладка более двух линий). Необходимо чтобы электропровода протягивались в них легко, не занимая при этом более 40% их внутренней площади. Толщина металла также имеет значение, чтобы предотвратить их прогорание при коротком замыкании.

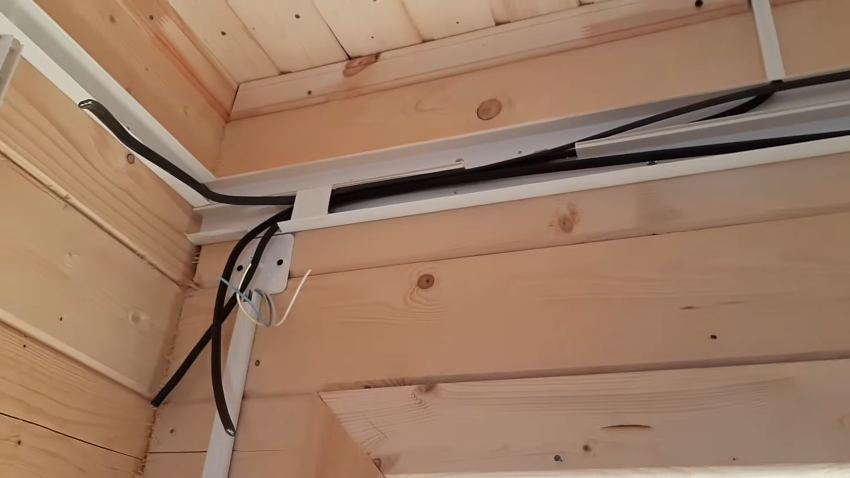

Кабель-каналы на мансарде частного деревянного дома
К примеру:
- при выборе проводов из меди (сечением ≤ 2,5 кв.мм) и из алюминия (≤ 4 кв.мм) толщина не нормирована;
- для кабелей с диаметром ≤ 6 кв.мм – толщина должна быть не менее 2,5 миллиметров;
- минимум 2,8 мм допускается для труб из алюминия и меди с сечением ≤ 10 и 4 кв.мм соответственно;
- 3,2 миллиметра – для проводов диаметром ≤ 25 и 10 кв.мм.
Основные правила при выполнении работ
Подготовив поверхности, можно приступать к прокладке коробов и размещению подрозетников и выключателей. Для этого в поверхностях просверливаются гнезда нужного размера и заводятся трубы, к которым и будут крепиться монтажные коробки.
Распредкоробка: подготовка к распкайке
В том случае, когда используется медный кабель, после заведения важно развальцевать концы и припаять к самой коробке, а края стальных можно прикрепить сваркой. Распаечные коробки устанавливаются таким же способом, главное, чтобы все соединения имели надежную антикоррозийную защиту, а все элементы общей конструкции заземлены без разрывов в цепи
Для электропроводки обычно используются трехжильные или пятижильные провода, оснащенные заземляющими проводниками. На концах труб устанавливают особые втулки, защищающие изоляцию от возможных повреждений.
Далее можно приступить к присоединению жил кабеля к электрооборудованию. При подсоединении электророзеток и выключателей нельзя допустить повреждения изоляции элементами крепежа.
Какая электропроводка подходит для деревянного дома
Ввиду высокой пожарной опасности, проводка в деревянных сооружениях должна иметь только негорючую оболочку. При этом укладывается кабель 2-мя способами:
Открытый.
Есть несколько способов монтажа:
- На плоских поверхностях. Электрический провод размещается в короб, гофру или канал. Плюс состоит в том, что кабель находится на виду и всегда доступен для ремонта, обслуживания или подключения. К тому же он постоянно вентилируется, благодаря чему не успевает нагреваться.
- На стенке из круглых бревен. Электропроводка укладывается на предварительно смонтированные ролики-изоляторы. Хотя метод несколько устаревший, но все же при необходимости позволяет надежно провести электромонтажные работы.
- Использование специальных скоб – в местах, где нет возможности закрепить коробы или изоляторы.
- Маскирующая ретро-проводка.
В большинстве случаев находят применение кабель-каналы, так как они весьма распространены и разнообразны – по форме, оттенку, ширине и длине. При этом они комплектуются необходимыми аксессуарами – заглушками, переходниками и проч.
Монтаж проводки в кабель-каналы
Закрытый.
Согласно определению ПУЭ, участки электротрассы, проложенные за отделкой (например, за навесным потолком или за гипсокартонной стеновой обшивкой), считаются скрыто установленными. В соответствии с требованиями пожарной безопасности внутренняя электропроводка обязательно должна укладываться в защиту.
Это может быть либо электромонтажная гофра из негорючего полимера или труба и короб из металла. При этом защитная конструкция должна препятствовать распространению огня, а сам кабель – оснащенным негорючей оболочкой.

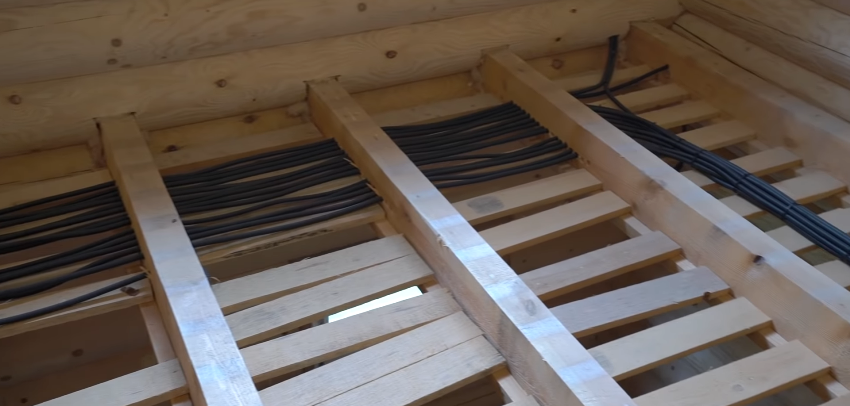

Скрытая проводка может проходить под напольным покрытием
Особенности прокладки электропроводки
После обустройства распределительного щитка в деревянном доме, можно выполнить разводку с подключением выключателей, розеток и осветительных приборов. Для этого в первую очередь необходимо составить схему электропроводки.
На данном этапе необходимо тщательно продумать расположение всех электроприборов в доме, что позволит спланировать оптимальное расположением розеток. Такой подход позволит избежать в дальнейшем переделок и использования удлинителей.
Пример открытой проводки
Что касается прокладки самих проводов, то в деревянных домах они обычно монтируются следующими способами:
- Открытым – наиболее простой, но при этом неэстетичный вариант разводки, при котором провода просто фиксируются к стенам и потолку при помощи специальных крепежей. Кроме того, этот способ является далеко не самым безопасным, ведь согласно ПУЭ провода не должны касаться поверхности стен.
- В кабель каналах – такой вариант выполнения разводки своими руками несколько более сложный, однако, он обладает рядом преимуществ. Она приобретает более опрятный вид, кроме того, все провода защищены гибкими кожухами, что делает проводку более безопасной.
Проводка в кабель-каналах
После выполнения разводки, ее следует подключить к распределительному щитку. Прежде чем это сделать, желательно пригласить профессионального электрика, чтобы он проверил, насколько правильно выполнены все работы. (См. также статью Выравнивание деревянных полов: особенности.)
Общие требования к проводке
Технологии и методы создания электропроводки в домах из кирпича или бетона в случае деревянного здания не работают. Тут нужна особая стратегия, что вызвано характеристиками материала, в первую очередь его горючестью. Малейшее повреждение изоляции кабеля, плохой контакт, короткое замыкание могут стать причиной пожара.
Существует несколько способов монтажа электропроводки в деревянных домах, которые полностью отвечают требованиям безопасности.
Открытая проводка
Достаточно распространенный способ, который в равной степени подходит для домов из любого материала. Отличительная черта – кабель укладывается в специальный накладной короб (кабель-канал).
Данный способ монтажа имеет ряд преимуществ:
- простота работы;
- в любой момент можно изменить конфигурацию проводки;
- дешевизна материала;
- хорошее охлаждение провода;
- обилие цветовых решений.
Единственным существенным недостатком данного метода является некоторая топорность результата, короб может испортить впечатление от мастерски собранной стены из бруса или бревна.
Проводка ретро
Такая проводка под старину это отличное дополнение к интерьеру. По заранее размеченной трассе через определенные промежутки крепят изоляторы, по которым впоследствии прокладывают провод.
Для проектов промышленность выпускает специальный витой кабель, который можно подобрать по цвету, сечению и типу оплетки. Кабель дополнят выключатели, розетки и светильники в том же стиле.
Скрытая проводка
Лучший способ укладки электропроводов в каркасных домах или сооружениях из бруса, в которых внутренняя отделка выполняется с помощью дополнительных объемных конструкций. Его можно использовать и в бревенчатом здании, но тогда кабель укладывают по ходу возведения дома. Особенность – провод помещают в металлические трубы или гофрированные рукава, проложенные внутри стен или под облицовкой.
- эстетичность, наружу выведены только розетки и выключатели;
- долговечность благодаря использованию металлических рукавов;
- полная безопасность владельцев;
- защита кабеля от грызунов.
Подобное решение имеет свои недостатки. Скрытая проводка может быть проложена только на этапе строительства или в ходе капитального ремонта, к тому же работа требует навыков и высокого мастерства.
Проект электроснабжения деревянного дома
На первом этапе необходимо построить план дома с указанием точек расположения выключателей, розеток, приборов освещения и распределительных коробок. Владельцу следует определить места установки оборудования, требующего отдельного питания (стиральной машинки, котла отопления, варочной панели и т.п.). После расчета мощности нагрузки по группам определяется сечение провода для разводки, подбираются предохранители и дополнительные защитные устройства (например, грозоразрядники).
Выбор провода и электроустройств
Для подбора нужного сечения кабеля по таблицам определяют пиковую мощность нагрузки, которая будет подключаться к розетке или магистрали электропроводки.
Изоляция не должна поддерживать горение (например, в жилых домах используют кабели марки NYM с дополнительной оболочкой). В проводке необходима дополнительная жила для подключения заземления. Розетки и выключатели подбирают по мощности оборудования и по дизайну дома.
Пример таблицы соответствия сечения, диаметра и мощности нагрузки для медного кабеля (при напряжении 220 В) приведен ниже. Существуют специальные онлайн-калькуляторы, позволяющие подобрать сечение кабеля по исходным условиям (напряжению, числу фаз, мощности нагрузки, протяженности магистралей и материалу жил).
| Мощность, кВт | Сечение, мм² | Диаметр, мм |
| 3,0 | 1,0 | 1,12 |
| 4,1 | 2,0 | 1,59 |
| 5,9 | 4,0 | 2,26 |
| 11,0 | 10,0 | 3,57 |
Выбор вводного кабеля и автоматического выключателя
В жилой дом необходимо завести силовой кабель, выдерживающий пиковую нагрузку всего оборудования с запасом не менее 20%. Если производится установка новой разводки с использованием проводов с увеличенным сечением, то необходимо проверить диаметр жил ввода (при недостаточном размере кабель необходимо поменять). Поскольку установить своими руками силовую магистраль невозможно, оформляют заявку в сбытовую компанию и оплачивают стоимость услуги.
Тип автоматического выключателя зависит от количества фаз в цепи питания (1 или 3). Для стандартных бытовых сетей напряжением 220 В используют дифференциальный автомат, обеспечивающий разрыв фазы. Номинал выключателя должен соответствовать пиковой нагрузке. В противном случае возможно преждевременное отключение питания или перегрев жил из-за перегрузки (например, в случае короткого замыкания).
Номинал и тип автомата однофазного питания
Для определения номинала автомата необходимо вычислить силу тока по формуле I=(P/U)xcosµ, где:
- I — искомая сила тока;
- P — общая мощность приборов, Вт;
- U — напряжение;
- cosµ — поправочный коэффициент, принимается равным 0,8.
Также следует определить силу тока при коротком замыкании. Данную величину рассчитывают по уравнению I=3260*S/L, где литера S обозначает сечение жилы в мм², а L равна протяженности магистрали. Следует учитывать, что формула подходит для расчета проводки длиной до 5 м. На основании полученных данных вычисляют коэффициент соотношения силы тока при коротком замыкании к силе тока при коммутации пиковой нагрузки. Показатель учитывают при подборе дифференциального автомата.
Подготовка материалов и инструментов
Для проведения открытого монтажа потребуется минимальный набор материалов и инструментов:
- электрический провод (длину определяют по схеме, а сечение подбирают по нагрузке);
- розетки, выключатели и монтажные коробки для открытого монтажа;
- распределительный щит с автоматическими предохранителями и дифференциальным выключателем;
- электрический счетчик (при условии установки прибора в помещении);
- кабель-каналы с крышками;
- соединительные клеммы;
- строительный уровень;
- тестовый прибор;
- отвертки с плоским и крестообразным жалом;
- инструмент для снятия изоляции;
- электрическая дрель или шуруповерт;
- различные шурупы по дереву;
- изоляционная лента;
- ножовка или электрический лобзик;
- чертежный инструмент;
- изоляционная лента.
Проведение испытаний электропроводки
Установленная в доме электропроводка обязательно требует проверки после монтажа. Для этого проводят специальный комплекс испытаний проводки. Сначала проводка проходит визуальный осмотр, затем проводят замеры: измеряют сопротивление изоляции, прогружают автоматы, измеряют сопротивление заземляющего проводника, проверяют рабочее состояние УЗО. Чтобы провести все необходимые замеры, потребуется специальное оборудование, которое есть у работников электротехнических лабораторий. Тем более это касается случаев, когда вы приобретаете старый деревянный дом. Первым делом необходимо вызвать специалистов и проверить состояние электропроводки в доме.
Проводка по дому
Следующим небезопасным местом является часть линии от ввода внутрь помещения до распределительного щитка (ВУР). Проблема заключается в том, что щиток срабатывает на короткие замыкания, возникающие в части электрической цепи, проложенной от него, и указанный участок остаётся незащищённым.
Существует три метода обезопасить это место:
- Первый – заключается в том, чтобы весь кабель поместить внутрь трубы, как в случае проходов сквозь стену.
- Второй способ намного проще. Снаружи здания, непосредственно перед входом, устанавливается дополнительный защитный автомат, находящийся в герметичном боксе. Порог срабатывания дополнительного АЗ должен быть выше на шаг основного, расположенного в щитке.
- Третий метод самый надёжный, но и самый неудобный. Работники энергетической компании выносят приборы учёта расхода электроэнергии и ВРУ на внешнюю стену или на столб ЛЭП.
Установка щитка ВРУ
Следующий этап – это установка распределительного щитка. Кратко опишем составляющие его элементы.
Разновидности ВРУ
Итак:
- Корпус ВРУ бывает металлическим или пластиковым. Он представляет собой коробку, внутри которой имеются места для крепления счётчика электроэнергии, планка (DIN) для установки автоматов защиты, шин — нулевой и контура заземления. Не стоит экономить на размере щитка, всегда берите с запасом, чтобы при необходимости установки дополнительной аппаратуры, для неё нашлось место.
- Счётчик расхода электроэнергии, опломбированный в энергетической компании.
- Главный вводный АЗ. Он может быть двух- или трёхполюсным. На нём также ставится пломба от энергоснабжающей компании.
- Следующими в цепочке идут однополюсные автоматы защиты. Их мощность должна соответствовать каждому выделенному для них участку внутри дома. Разбивка на зоны очень удобна и более безопасна, так как при необходимости вы можете обесточить не всю цепь, а только нужную часть.
Из необязательных дополнительных устройств, рекомендуется установить УЗО. Это устройство реагирует на утечку тока и автоматически отключает электричество. Этот аппарат особенно актуален при наличии электрических линий во влажных помещениях – банях, ванных.
Дальнейшая разводка
Существует два метода разнести провода к точкам энергопотребления – скрытый и открытый. Первый проще выполнять во время строительства дома, в противном случае вы столкнётесь с масштабными переделками. Чтобы полностью обеспечить пожаробезопасность, все провода придётся помещать в несгораемую оболочку – в идеале металлическую трубу из стали или меди.
Многие используют гофру, но она менее надежна. Большие трудности возникнут и через много лет, когда потребуется заменить проводку. Подробно описывать этот метод не будем, так как это тема для отдельной статьи.
Монтаж скрытой проводки
Выбрать монтаж открытой электропроводки в деревянном доме, технически и экономически гораздо целесообразней, не говоря уже про безопасность (см. Основные требования к электропроводке в деревянном доме). Существуют несколько способов такого монтажа.
Итак:
- Ретро метод, заключающийся в том, что провода относят от деревянной стены на безопасное расстояние в 1 см. Сегодня он вошел в моду и многие производители предлагают специальные витые провода. Из-за огромного количества приборов в современном доме, как серьёзное решение электрификации рассматривать его не станем.
- Отдельные участки кабеля, чьё сечение не превышает 6 мм2, можно располагать прямо на стене. Если ваш провод не имеет двойной или тройной изоляции, то под него необходимо поместить несгораемую прокладку, которая также устанавливается под розетки и выключатели. В качестве прокладок отлично подойдут металлические пластины или паранит.
- Проводку можно разместить в гофрированную полимерную трубку, что даст более привлекательный вид, так как внутрь легко помещается несколько проводов. Этот метод идеален для технических помещений и мест с незаметными участками проводки.
- Следующий и самый распространённый способ – это использование ПВХ кабель-каналов. Они выпускаются различных размеров и расцветок, поэтому вы легко сможете разместить все провода и закрыть съёмной крышкой, что придаст законченный вид.
- Последним, самым эстетичным и дорогим методом, является использование электротехнических плинтусов. Они имеют сборную конструкцию и оснащены всеми необходимыми элементами для подъёмов к выключателям, распределительным коробкам и розеткам, прокладки углов, поворотов и прямых участков.
Провод (кабель) для электропроводки в деревянном доме: правила выбора и применения
После подготовки схемы скрытой проводки и указания мест разветвления нужно определиться с проводом, применяемым в процессе монтажа.
В деревянных домах применяются специальные провода, обозначаемые буквами ВВГнг (А) или ВВГнг-П (А).
Как найти скрытую проводку в стене квартиры прибором и без
Проводники выполнены из меди, одножильные с количеством проводов до пяти. Особенность кабеля — двойная изоляция:
- Внутренняя часть изготовления с применением ПВХ, изолирующего токоведующие части друг от друга. Для удобства монтажа каждый провод имеет свой оттенок.
- Внешняя изоляция покрыта защитным слоем из композитного материала, обеспечивающего стойкость к огню. Ее особенность состоит в прочности и гибкости, что исключает трудности в протягивании кабеля по трубе с помощью троса.
Оптимальный температурный режим от -50 до +50 градусов Цельсия. Преимущества изоляционного слоя состоит в защите от коррозии, отсутствие реакции с химическими компонентами, стойкость к деформации при перепаде температур. Устойчивость к горению подтверждается требованием ГОСТ Р МЭК 60332-3-22.
Можно выбрать и другие виды кабелей:
- ВВГнг LS или ВВГнг-П LS — дополнительная стойкость к некоторым веществам (к примеру, хлористому водороду);
- NYM — медный кабель, который отвечает требованиям ГОСТ 22483 и отличается усиленной изоляцией в три слоя. Жилы изолируются разноцветным ПВХ, а после оборачиваются в специальную защиту, обладающую огнеупорными качествами. Количество жил в таком изделии — до пяти. При изготовлении применяется современная немецкая технология, гарантирующая высокое качество продукции.
При выборе кабеля для скрытой проводки нужно учесть особенности помещения и не экономить деньги на покупку качественного товара.
Выводы
Электрокабели, представленные на строительном рынке имеют большой разброс цен. Но на электропроводке не стоит экономить. Потому как дешевые изделия говорят о том, что при изготовлении кабеля были применены низкокачественные материалы, или провод имеет сечение меньше, чем указано в маркировке.
Покупая товары китайского производства, нужно быть готовым к тому, что в их составе не медные провода, а омедненные алюминиевые. Это делается для того, чтобы сэкономить и уменьшить расходы на производство. Внешне их практически невозможно отличить от медных изделий, но характеристики у них различаются.
