Выбор утеплителя

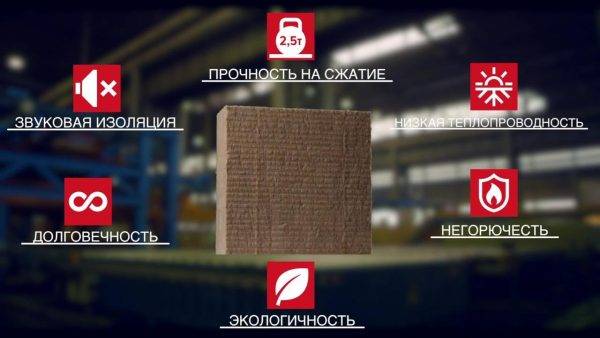

Для комплексной конструкции вентилируемого навесного фасада нужно определить теплоизоляционный материал. Для «дышащих» стен деревянной постройки теплоизоляция обязана поддерживать пародвижение. С учетом требования, в качестве утеплителя подойдет только минеральная вата. Из ее видов выделим каменную вату со следующими преимуществами:
- Низкая теплопроводность.
- Плотность с достаточной жесткостью сохраняет стабильную форму, не оседает при высокой влажности.
- Относится к негорючим материалам. Это важная характеристика для вентилируемой системы, где вентиляционный зазор работает по принципу вытяжки и при пожаре будет способствовать быстрому распространению огня.
- Имеет хорошие звукоизоляционные свойства.
- Экологичность.
Каменная вата – лучший теплоизолятор для вентилируемой фасадной системы
Как работает вентилируемый фасад?
- Поскольку навесной фасад здания нагревается неравномерно: на первых этажах нагрев панелей сильнее, чем на верхних, вдоль фасада здания внутри конструкции вентфасада циркулируют мощные воздушные потоки, которые, циркулируя в системе, быстро отводят влагу, тем самым, проветривают пространство между облицовкой и фасадом здания.
- За счет того, что разделены внешняя облицовка вентфасада (к примеру, терракотовая облицовка) и утеплительный материал с несущей конструкцией, здание защищено от погодных условий: ветра, солнечных лучей, нагревающих поверхность, атмосферных осадков.
- За счет утеплителя, используемого в вентилируемом фасаде, зимой здание наиболее эффективно сохраняет тепло, а летом утеплитель снижает возможность перегрева фасада, самого здания и коммуникаций, проходящих по фасаду или внутри материала стен.
- Практически, все типы стен проницаемы для воздуха и для пара и диффузия пара в сторону улицы – обычный физический процесс. В зимний период температура здания выше чем на улице, поэтому пар охлаждается и конденсируется внутри стены. Это явление называется «выпадением росы» (место превращения пара — в лед называется «точка росы»). Влага оказывается в зоне отрицательной температуры, где превращается в лед, который разрушать материал фасадной стены. Вентфасад, обеспечивая лучшую теплоизоляцию, обеспечивает «выпадение росы» не внутри стены, а непосредственно в самом утеплителе. В этом случает строительные конструкции уже не будут подвергаться разрушительному воздействию льда.
- Звуковой фон в городских квартирах в соответствии с действующими нормативами по защите от шума должны быть в пределах 35-40 дБ. Однако, на улице уровень шума обычно легко превосходит 90 дБ. Установленные на фасаде здания конструкции вентфасада способны снизить уровень проникающего в здание шума до пределов допустимого.
- Не секрет, что возведенное здание может иметь конструктивные дефекты фасадных стен. Эти дефекты проявляются со временем и могут быть вызваны осадкой здания, недостаточным качеством конструкции или качества строительных материалов. Исправление дефектов возможно и допустимо, однако внешний визуальный эффект старого или восстановленного здания может пострадать безвозратно. Вентилируемый фасад способен нивелировать значительные неровности стены, скрыть результаты работ по восстановлению незначительных разрушений фасада.
Конструктивные особенности
Так выглядит и работает вентилируемый фасад
Вентилируемая система включает в себя:
- слой защитно-декоративного материала;
- каркас с крепежными деталями;
- изоляционный слой;
- вентиляционный зазор.
Несущий каркас как отдельная подсистема состоит из алюминиевых стоек, кронштейнов, специальных поперечин и анкерных болтов с заклепками. Помимо объединяющей функции, он обеспечивает перенос нагрузки от облицовочных плит на стены здания и защищает их от сильных вибраций.
Изоляционный слой – это комбинация из теплозащитных и не пропускающих пар и влагу материалов, крепящихся прямо к стенам посредством механических болтов. Применение особого строительного клея не гарантирует качественную адгезию к неровным поверхностям. Изоляционное покрытие включает в свой состав слой утеплителя из минеральной ваты, пенопласта или классического пенополиуретана.
Выбор конкретного вида этого материала определяется следующими факторами:
- необходимый уровень теплозащиты;
- заданная в проекте водонепроницаемость;
- безопасность (противопожарная защищенность).
- допустимый уровень шума.
Устройство вентилируемой фасадной системы домов и коттеджей из дерева
Организовывают вентилируемые фасады деревянных домов согласно следующим правилам:
Поскольку деревянные жилые постройки часто сооружают из бруса сечением 150*150 мм, для создания комфортных условий в зимнюю пору потребуется дополнительно теплоизолировать дом, используя для этого минерально-ватный утеплитель не менее 10 см толщиной. Крепят фасадный утеплитель непосредственно к поверхности деревянного перекрытия механическим способом (специальными дюбелями).
Устройство каркаса на фасаде деревянного дома
Перед монтажом теплоизоляционного слоя на вентилируемый деревянный фасад поверхность оббивают деревянной (профильной) обрешеткой, служащей каркасом отделочному материалу. В нишах каркаса и прокладывается далее утеплитель.
На фото изображен вентилируемый фасад с обшивкой из блок-хауса
- После того, как вентилируемый фасад для деревянного дома будет оборудован обрешеткой и теплоизоляционным слоем, поверх утеплителя крепят слой из гидроизоляционной и ветрозащитной мембраны (пленки). Она защитит утеплитель от влаги, идущей снаружи, но при этом не будет препятствовать ее отводу от деревянных стен.
- Следом за гидроизоляционной пленкой конструкцию оснащают отделочным покрытием. В качестве отделки фасада часто выбирают блок-хаус или другой материал на древесной основе, цена и качество которого наиболее приемлема для застройщика. Благодаря нему дом не утратит своей экологичности и внешне будет смотреться цельной деревянной конструкцией. Монтаж отделки выполняют на обрешетку механическим способом (кляммерами, саморезами и прочим), следя, чтобы при этом имела место задуманная величина вентиляционного зазора. Отделка будет выполнять декоративную функцию и вместе с этим защищать внутренние слои системы от непогоды.
Влага, идущая от дерева, а также скапливающаяся в виде конденсата на внутренней стенке отделочного материала, будет свободно отводиться из системы посредством воздушных потоков, циркулирующих между теплоизоляцией и отделкой. Благодаря этому утеплитель будет всегда сухим и сможет максимально эффективно нести возложенную на него задачу. Подробная инструкция, а также видео по сооружению вентилируемой фасадной системы собственными руками имеется на нашем портале в соответствующем тематическом разделе.
Навесной фасад: его преимущества и недостатки
Раз уж мы заявили о том, что системы навесных фасадов на сегодняшний день являются самым лучшим во всех отношениях способом наружной отделки зданий, то нужно это доказывать. Дабы не быть голословным, приведем несколько веских аргументов – так сказать, рассмотрим преимущества этой технологии. Их достаточно много.
- В первую очередь навесной фасад – это надежная защита стен дома от воздействия агрессивных природных факторов. Используемый для его изготовления материал попросту не пропускает к стенам постройки ни влагу, ни ветер, ни снег. В общем, ничего того, что способно вызвать какие-либо разрушения основания стен – даже влаге, содержащейся в воздухе, нет доступа к стенам. Вернее есть, но в холодное время года она конденсируется на внутренней поверхности фасада и благополучно стекает вниз, не впитываясь в материал. Сами понимаете, что такой отвод влаги позволяет стенам практически не промерзать.
- Возможность утеплить здание, не нарушая влагообмен строительных материалов – попросту говоря, стены дышат и качественно вентилируются. Как правило, монтаж навесных фасадов не обходится без закладки минерального утеплителя за декоративную обшивку. Такая технология в разы дешевле, чем та, которая предполагает использование в качестве утеплителя пенопласт. К тому же она безопаснее, так как минеральная вата является негорючим материалом.
- Наряду с утеплением, тот же слой минеральной ваты, заложенный за декоративную обшивку, дополнительно обеспечивает и звукоизоляцию строения.
- Требования к облицовываемой поверхности практически отсутствуют – по сути, такая технология может применяться и при сильно кривых и неровных стенах. Можно сказать больше, конструкции навесных фасадов позволяют облицовывать здания не совсем стандартной конфигурации – наклонные и радиальные поверхности не являются проблемой. Кроме того, не является проблемой и этажность здания.
- Технология навесных фасадов, благодаря отсутствию так называемых мокрых процессов, применима круглый год.
- Это простая технология, с которой может справиться практически любой человек, если, конечно, поставит перед собой такую цель и наберется терпения изучить все ее тонкости.
Правила укладки утеплителя
Для качественной укладки лучше пользоваться минеральной ватой в виде плит. Рулонный материал более мягкий, хуже держит форму, потребует больше точек крепления к стене, не образует ровных стыков. Приведем основные рекомендации по укладке каменной ваты в плитах:
- Теплоизолятор должен быть шире проема на 1,5-2 см для плотной установки.
- При организации утепления в два слоя нужно следить, чтобы стыковые швы первого, перекрывались плитами второго слоя (укладка плит вразбежку).
- В местах примыкания к проемам, на углах постройки крепежные зонтики располагают чаще.
- Минеральная вата не должна закрывать электрические кабели, контактировать с рукавами подводимых инженерных коммуникаций.
Монтаж утеплительного слоя в комплексной системе
Принцип действия
Слоя этой новой системы утепления расположены в следующем порядке:
- Стена.
- Подсистема (несущая).
- Слой утеплителя.
- Защита от ветра.
- Облицовочный материал.
А теперь обратите внимание на следующее:
- В системе вентилируемого фасада подпор воздуха в системе вентиляции может создавать постоянную тягу, а при горючем утеплителем это становится угрозой пожара. Соответственно, следует покупать негорючий утеплитель из минеральной, базальтовой или каменной ваты.
- Следующей особенностью системы, которая связана с циркуляцией воздуха в зазоре вентиляции являются «ватные» мягкие утеплители без защитного слоя, которые со временем из-за действия воздушных потоков начнут растрепываться и часть материала будет потеряна. По этой причине для вентилируемых фасадов лучше подбирать плиту с кашированной поверхностью (т.е. с защитной пленкой при производстве).
- Зазор в вентиляции между утеплителем и облицовкой должен быть не меньше 4 см. Если же размер будет меньше, то скорость воздушного потока увеличится, а это ведет к разрушению утеплителя. В том случае, если размер будет больше – при уменьшении скорости утеплитель не будет в должной мере проветриваться от конденсата, а из-за этого не будет работать вся система утепления.
При выполнении этих условий вы получите эффективное и долговечное утепление.
Подсистемы для вентфасадов
Подсистема представляет собой несущую конструкцию, состоящую из кронштейнов и профилей. Она отлично скрывает все строительные неровности и играет декоративную роль. Подсистемы также призваны противостоять образованию коррозии и удерживать тепло. Выбор подсистемы для фасада в первую очередь зависит от степени агрессивности окружающей среды, типа облицовочного материала и несущей способности стен дома. Существует достаточно большое число типов вентилируемых фасадов, каждый из которых имеет плюсы и минусы. Вентфасады – это универсальные конструкции, позволяющие экономить на материалах и быстро выполнять монтажные работы,
этапы которых мы опишем ниже:
- Перед отделкой стен зданий необходимо определиться с подрядчиком. Оптимальный вариант – это профессиональная бригада отделочников, которые имеют опыт в сфере монтажа вентфасадов.
- Затем необходимо выполнить разметку (по проекту или заблаговременно составленной схеме).
- По горизонтали и по вертикали устанавливаются маяки, в дальнейшем с их помощью легко корректировать неровности.
- Установка и крепеж профилей.
- Затем необходимо выполнить подготовку отверстий под крепеж кронштейнов.
- После установки кронштейнов выполняется монтаж теплоизоляции в зазор.
- Установка гидрозащиты.
- Установка декоративной облицовки.
Правила монтажа
Технология вентилируемого фасада без использования утеплителя
Общий порядок монтажа элементов вентилируемого фасада:
- Вдоль фасада устанавливаются леса, снаружи закрываемые полимерной пленкой.
- Размечается рабочая зона согласно проекту.
- Устанавливаются элементы крепления (кронштейны подсистемы).
- В промежутках между ними крепятся листы теплоизоляции и ветровой защиты.
- Монтируются горизонтальные направляющие для фиксации облицовочных заготовок, а также элементы откосов и отливов.
- Устанавливаются держатели для внешнего угла.
На завершающем этапе работ на обустроенном каркасе крепятся сами панели.
Гидроизоляция вентилируемого фасада
Одна из составляющих вентилируемого фасада – слой гидроизоляции, наносимый поверх утеплительных плит. Этот элемент не считается обязательным и монтируется на усмотрение исполнителя.
Нужно учитывать плотность используемого теплоизоляционного материала. Если она не превышает показатель в 80 кг на метр кубический, делать гидроизоляцию не обязательно. В противном случае придется побеспокоиться о защите теплоизоляционного слоя от воздействия влаги.
Плюсы, минусы
После монтажа вентилируемой фасадной системы, строительная постройка любого назначения получает защиту наружных стен, утеплительного слоя. В результате, фасадные стены, утеплитель остаются сухими, а это главное условие поддержания комфортной влажности в жилых помещениях, сохранения характеристик теплоизоляции в любую погоду. Перечисленные преимущества получают и деревянные дома с защитно-декоративной системой. Приведем и другие плюсы:
- Строительный материал здания – обычный или клееный брус, доска, оцилиндрованное, окоренное или строганное бревно – не подвергаются влиянию избыточной влажности от осадков, воздействию ультрафиолета, перепадов температуры. Погода почти не влияет на дерево, значительно продлевая эксплуатацию.
- Вентилируемый фасад может сделать любой мастер с минимальными строительными навыками. Ремонт навесной конструкции с заменой штучных изделий – не проблема.
- Технология не включает «мокрые» процессы. Поэтому монтаж выполняется в любой сезон.
- Все элементы защитно-декоративной конструкции находятся снаружи сооружения, не нарушают экологическую чистоту деревянного интерьера, ради которой строилось здание.
- Дышащее сухое дерево, от которого отводится избыточная влага, меньше страдает от болезнетворных микроорганизмов, не требует дополнительной защитной пропитки химическими препаратами.
- Ассортимент сырья, вариантов оформления. Финишная отделка может имитировать другие виды облицовки, сохраняя достоинства деревянной конструкции.
- Внешняя обшивка нивелирует имеющиеся, потенциальные дефекты наружных стен. Конструкция устойчива к постоянным деформационным процессам деревянных стен из-за пересыхания или увлажнения.
- Теплоизоляция дополнительно выполняет роль шумопоглощающего слоя.
Деревянный фасад: эстетичный, надежный, безопасный Минусов у навесной системы не замечено. Отметим, что монтаж с отклонениями от традиционной технологии превращает некоторые плюсы вентфасада в явные недостатки. Может снижаться пожаростойкость стен, антикоррозионная защита каркаса, нарушается вентиляция, при ветре появляется свист, сокращается срок службы всей конструкции.
Монтаж вентилируемых фасадов
Технология устройства навесного фасада подразумевает выполнение работ последовательно в несколько основных этапов:
1 этап – подготовительный
Подготовка поверхности стены
Степень ровности стены не принимается во внимание. Главное, чтобы не было сильно выступающих элементов, а также сильно поврежденных участков. Обязательным является нанесение грунтовки на поверхность стены
Обязательным является нанесение грунтовки на поверхность стены.
Нанесение разметки на стену
Шаг разметки определяется видом теплоизоляционного материала. К этому виду работ нужно относиться ответственно, т.к. она определяет качество установки каркаса и общий вид фасада.
2 этап – основной
Способ установки кронштейна для вентилируемого фасада
Монтаж кронштейнов
В обозначенный местах крепятся кронштейны с применением анкеров, обработанных средствами против коррозии или оцинкованными. Для анкера перфоратором готовится углубление, диаметр которого равен диаметру дюбеля, а глубина на 5 мм. больше. Между стеной и кронштейном устанавливается паронитовая прокладка.Совет: анкерные дюбеля не устанавливаются в кладочный шов. Минимальное расстояние от края стены составляет 100 мм.
Монтаж утеплителя для навесного вентилируемого фасада
Монтаж теплоизоляционного материала
Утеплитель лучше использовать в плитах. Плиты устанавливаются между направляющими профилями так, чтобы не было зазоров.
Крепление утеплителя выполняется в зависимости от его вида. Для ваты – это дюбель-зонтик. Расход – минимум 5 шт. на лист.
Смещение утеплителя при монтаже навесного вентфасадаПри утеплении в два слоя, второй слой утеплителя укладывается со смещением на первый. В этом случае первый лист крепится двумя дюбелями-зонтиками, а второй – пятью.
Совет. При использовании материалов разной плотности, их устанавливают в порядке уменьшения теплопередачи.
Монтаж пленки
Пленка ветробарьера или её более эффективный аналог диффузионная мембрана монтируется горизонтально. Работы ведутся снизу-вверх, соблюдая требования к наличию вертикальных и горизонтальных перехлестов в 100-150 мм. Место стыка закрепляется строительным степлером
Важно правильно ориентировать пленку. Уложенная не той стороной, она не будет выполнять свои функции. Совет
Пленку рекомендуется прижимать бруском или профилем из металла, чтобы защитить её от ветровой нагрузки
Совет. Пленку рекомендуется прижимать бруском или профилем из металла, чтобы защитить её от ветровой нагрузки.
Монтаж направляющих профилей
С помощью профиля формируют каркас для установки облицовочного материала. В подавляющем большинстве случаев направляющий профиль монтируют горизонтально, а первым устанавливается угловой профиль.
Перед тем как приступить к монтажу облицовочного материала, правильность каркаса проверяется по приведенной ниже таблице.
3 этап – завершающий
Финишная отделка
Монтаж облицовочного материала выполняется в соответствии с требованиями производителя.
Кладка кирпича с воздушным зазоромОбычно работы выполняются снизу-вверх. Фиксируется облицовка на профиле с помощью метизов. Для сайдинга – это «блошки», для блок-хауса – саморез по дереву, для более тяжелых материалов – специальные кляймеры. Инструкция по креплению прилагается производителем материала. При этом наличие щелей и просветов не допустимо. Устранить их можно с помощью специальных накладок.
Более сложной является технология монтажа металлокассет и плит из керамогранита. Т.к. для их крепления применяется несколько видов кляймеров: концевые, поворотные, дистанционные. Чтобы выполнить установку правильно нужно иметь навыки монтажа.
Также своей спецификой отличается отделка клинкерным кирпичом. Его монтаж выполняется путем обустройства гибкой связки с несущей стеной, а для строительства стены из клинкерного кирпича предусматривается заливка дополнительного фундамента.
Вентфасад из перфорированных металлокассетОтдельным направлением в сфере устройства навесных вентилируемых фасадов является использование перфорированных фасадных панелей.
Фасадная панель с перфорацией не требует наличия вентиляционного зазора, т.к. она пропускает воздух и пар, при этом задерживает воду.
В случае монтажа систем подобного рода выдвигаются особые требования к утеплителю. Он должен иметь защитное покрытие.
Последним штрихом в монтаже облицовочного материала является декорирование углов и откосов доборными планками.
Двойная обрешетка под утеплитель
Иногда для лучшей теплоизоляции нужно увеличить толщину утеплителя. Чаще всего ее устанавливают вторым слоем поверх первого. Для лучшего ее удержания используют еще один дополнительный слой обрешетки. После установки утеплителя в ячейки первого слоя, перпендикулярно к обрешетке прикрепляются бруски второй обрешетки. Листы утеплителя теперь располагают поперек нижнего слоя. Таким образом минимизируется влияние стыков между отдельными листами теплоизолятора.
Брус контробрешетки для обшивки сайдингом крепятся в данном случае на вторую обрешеку – теперь уже снова вертикально.
Двойная обрешетка под утеплитель
Стоимость
| № п/п | Наименование материалов и работ | Ед. изм. | Объём | Стоим. руб. | Сумма руб. |
| №1 | Вентилируемый фасад из АЛЮМИНИЕВЫХ КОМПОЗИТНЫХ ПАНЕЛЕЙ | ||||
| 1 | Разработка проектной документации (КМД) | кв.м. | 1,00 | 90,00 | 90,00 |
| 2 | Поставка КОМПОЗИТНОЙ ПАНЕЛИ FR 4.04 all, (Г1) с учетом технологического отхода 20% | кв.м. | 1,20 | 1150,00 | 1380,00 |
| 3 | Поставка утеплителя 100 мм, с учетом крепежа и технологического отхода 10% | кв.м. | 1,10 | 450,00 | 495,00 |
| 4 | Поставка алюминиевой подконструкции с учетом крепежа | кв.м. | 1,00 | 625,00 | 625,00 |
| 5 | Изготовление и монтаж вентилируемого фасада с учетом строительных механизмов | кв.м. | 1,00 | 1400,00 | 1400,00 |
| Итого: | 3990,00 | ||||
| №2 | Вентилируемый фасад из КЕРАМОГРАНИТА | ||||
| 1 | Разработка проектной документации (КМД) | кв.м. | 1,00 | 90,00 | 90,00 |
| 2 | Поставка КЕРАМОГРАНИТА (600х600х8) с учетом технологического отхода 10% | кв.м. | 1,10 | 500,00 | 550,00 |
| 3 | Поставка утеплителя 100 мм, с учетом крепежа и технологического отхода 10% | кв.м. | 1,10 | 450,00 | 495,00 |
| 4 | Поставка подконструкции с учетом крепежа | кв.м. | 1,00 | 725,00 | 825,00 |
| 5 | Изготовление и монтаж вентилируемого фасада с учетом строительных механизмов | кв.м. | 1,00 | 1300,00 | 1300,00 |
| Итого: | 3260,00 | ||||
| №3 | Устройство КОЛОНН из АЛЮМИНИЕВЫХ КОМПОЗИТНЫХ ПАНЕЛЕЙ | ||||
| 1 | Разработка проектной документации (КМД) | кв.м. | 1,00 | 50,00 | 50,00 |
| 2 | Поставка КОМПОЗИТНОЙ ПАНЕЛИ FR 4.04 all, (Г1) с учетом технологического отхода 35% | кв.м. | 1,35 | 1150,00 | 1552,50 |
| 4 | Поставка подконструкции с учетом крепежа | кв.м. | 1,00 | 750,00 | 825,00 |
| 5 | Изготовление и монтаж вентилируемого фасада с учетом строительных механизмов | кв.м. | 1,00 | 2000,00 | 2000,00 |
| Итого: | 4027,50 | ||||
| №4 | Интерьерная облицовка из АЛЮМИНИЕВЫХ КОМПОЗИТНЫХ ПАНЕЛЕЙ | ||||
| 1 | Разработка проектной документации (КМД) | кв.м. | 1,00 | 250,00 | 250,00 |
| 2 | Поставка КОМПОЗИТНОЙ ПАНЕЛИ FR 4.04 all, (Г1) с учетом технологического отхода 35% | кв.м. | 1,35 | 1150,00 | 1552,50 |
| 4 | Поставка подконструкции с учетом крепежа | кв.м. | 1,00 | 750,00 | 825,00 |
| 5 | Изготовление и монтаж вентилируемого фасада с учетом строительных механизмов | кв.м. | 1,00 | 2000,00 | 2000,00 |
| Итого: | 4627,50 | ||||
| №5 | Вентилируемый фасад из АЛЮМИНИЕВЫХ ПАНЕЛЕЙ | ||||
| 1 | Разработка проектной документации (КМД) | кв.м. | 1,00 | 130,00 | 130,00 |
| 2 | Поставка АЛЮМИНИЕВЫХ ПАНЕЛЕЙ | кв.м. | 1,35 | 2600,00 | 2600,00 |
| 3 | Поставка утеплителя 120 мм, с учетом крепежа и технологического отхода 10% | кв.м. | 1,00 | 550,00 | 605,00 |
| 4 | Поставка алюминиевой подконструкции с учетом крепежа | кв.м. | 1,00 | 725,00 | 825,00 |
| 5 | Изготовление и монтаж вентилируемого фасада с учетом строительных механизмов | кв.м. | 1,00 | 1500,00 | 1500,00 |
| Итого: | 4627,50 | ||||
| №6 | Вентилируемый фасад из ГРАНИТА | ||||
| 1 | Разработка проектной документации (КМД) | кв.м. | 1,00 | 130,00 | 130,00 |
| 2 | Поставка АЛЮМИНИЕВЫХ ПАНЕЛЕЙ | кв.м. | 1,35 | 2400,00 | 2640,00 |
| 3 | Поставка утеплителя 120 мм, с учетом крепежа и технологического отхода 10% | кв.м. | 1,00 | 550,00 | 605,00 |
| 4 | Поставка подконструкции с учетом крепежа | кв.м. | 1,00 | 950,00 | 825,00 |
| 5 | Изготовление и монтаж вентилируемого фасада с учетом строительных механизмов | кв.м. | 1,00 | 2000,00 | 2000,00 |
| Итого: | 6200,00 | ||||
| №7 | Вентилируемый фасад из ФИБРОЦЕМЕНТНОЙ ПЛИТЫ | ||||
| 1 | Разработка проектной документации (КМД) | кв.м. | 1,00 | 90,00 | 90,00 |
| 2 | Поставка ФИБРОЦЕМЕНТНОЙ ПЛИТЫ с учетом технологического отхода 10% | кв.м. | 1,00 | 800,00 | 880,00 |
| 3 | Поставка утеплителя 100 мм, с учетом крепежа и технологического отхода 10% | кв.м. | 1,00 | 450,00 | 495,00 |
| 4 | Поставка подконструкции с учетом крепежа | кв.м. | 1,00 | 725,00 | 825,00 |
| 5 | Изготовление и монтаж вентилируемого фасада с учетом строительных механизмов | кв.м. | 1,00 | 1300,00 | 1300,00 |
| Итого: | 3590,00 |
Расчет вентилируемого фасада своими руками
Рассчитаем потребность в материалах для сооружения вентилируемого фасада для одноэтажного загородного дома площадью 80 м2. Исходные данные:
- Загородный одноэтажный дом из пеноблоков 10Х8 м. Две стены имеют по 2 окна площадью 2 м2. Одна стена с окном площадью 4 м2. Четвертая стена окон не имеет, зато есть дверь площадью 2 м2.
- Высота стен от фундамента до карниза 3 м.
- Планируется смонтировать вентилируемый фасад из металлического сайдинга с утеплителем из пеноплекса толщиной 5 см.
Исходя из имеющихся данных, в первую очередь нужно высчитать площадь закрываемой фасадом поверхности. Для этого находим площадь стен и отнимаем от нее сумму площадей всех проемов. S = Sст. – Sпр. Получаем, что S = 2*(10*3) + 2*(8*3) – (2+2+4+2) = 60 + 48 – 10 = 98 м2. Округлив это число, получим 100 м2 закрытой вентилируемым фасадом поверхности. В количественном отношении считать элементы не будем, так как это зависит от конкретного материала и его размеров. Таким образом, нам понадобится по 100 м2 сайдинга, утеплителя пеноплекса, пароизоляционной пленки и гидроизоляции. Число дюбелей должно быть не менее 600, а доборные элементы считаются отдельно по каждому углу и откосу.
Устройство вентфасада
Устройство вентилируемого фасада непростое. По сути, это многослойная конструкция, в состав которой входят следующие элементы:
- Каркас, собираемый из профилей: алюминиевых или стальных, последние могут быть оцинкованными или нержавеющими. Каркасная конструкция крепится к стенам дома, она является основой всего фасада.
- Теплоизоляционная прослойка. Это так называемая многофункциональная часть фасадной системы. В её задачи входит тепло- и пароизоляция стен, защита от перепадов температур и влажности. Плюс, шумоизоляция.
- Внешняя отделка. У неё две задачи – внешнее декоративное наполнение дома и защита каркаса и теплоизоляционного материала от внешних нагрузок: ветра, атмосферных осадков, солнца.
Между теплопрослойкой и отделкой оставляется зазор, где и будет циркулировать воздух. Теплоизоляционный материал плотно укладывают к поверхностям внешних стен.
Устройство сооружения: каркас, утеплитель, облицовка Источник кровляфасад34.рф
Необходимо оговориться, что производители, выпускающие вентилируемые фасады с технологиями одинакового типа, предлагают системы, в которых совершенно разный подход к процессам крепления. То есть узлы фасадов сильно отличаются друг от друга. И если вами выбран вентфасад от определённого производителя, то его узлы наверняка не подойдут точно к такой же конструкции от другого производителя. Взаимозаменяемости ждать не надо. Но нужно также отметить и то, что каркасная конструкция состоит из кронштейнов и профилей.
Что касается монтажа, то этот процесс считается несложным, конечно, при условии, что его проводят профессионалы
Потому что задача производителя работ – точно по инструкции провести монтажные операции, в которых в первую очередь надо уделить особое внимание правильности крепления и точному выбору шага установки элементов обрешётки
Элементы вентилируемого фасада Источник hostrock.ua
Сфера применения
Современные фасадные системы часто используются для облицовки таких объектов строительства:
- Частное строительство. Экологически безопасные строительные и отделочные материалы не только внешне привлекательны, но и обеспечивают комфорт внутри помещений. Используется для оформления деревянного дома, коттеджа, загородного особняка. Вентилируемые фасады для коттеджей – это долговечный вариант по демократичной цене.
- Навесные вентилируемые фасады часто используют в многоэтажном строительстве. Популярная тенденция – применение технологии для облицовки монолитного дома. Монолит – это прочное и надежное основание, дополнительные меры укрепления не нужны. Конструкция навесного вентфасада помогает выполнять эстетические задачи, это актуально для заказчиков, кто хочет украсить и эстетично оформить облик монолитных зданий.
- Коммерческие здания. Объекты коммерческого назначения при помощи такой отделки могут прослужить достаточно длительное время.
- Промышленные объекты. Благодаря своим техническим характеристикам НВФ уменьшает шумы, поглощает вибрации и обеспечивает тепло.
Благодаря универсальности устройство вентилируемого фасада может быть применено к зданиям различного целевого назначения с утеплителем.
Технология монтажа вентилируемого фасада из керамогранита
Организация предварительных работ
Порядок проведения организационно-подготовительных работ утвержден законодательно, их необходимо провести для обеспечения безопасности рабочих и жильцов.
При организации работ по монтажу вентилируемого фасада из керамогранита следует:
- указать границы опасной зоны – 3 метра от стен здания;
- на указанном участке приготовить необходимые материалы и оборудование, а также определить место для сборочных работ. Если в качестве утеплителя используется минеральная вата, то следует приготовить строительные поддоны во избежание впитывания влаги от земли;
- в случае сложных погодных условий (сильного ветра либо низких температур) монтажные работы следует отложить.
Этапы монтажа вентилируемых фасадов
Можно выделить следующие этапы монтажных работ:
- Необходимо взять рабочий проект вентилируемого фасада и произвести тщательное обследование здания с помощью нивелира или отвеса для выявления отклонений по горизонтали и вертикали, после чего пометить изменения на чертежах для пересчета дополнительной высоты и соответственно расхода материала. Рекомендуется сделать на бумаге схематическую раскладку плитки по стене. Расчет количества плит керамогранита производят, исходя из общей площади стен, учитывая швы между плитками, а также расстояние на температурное расширение материалов.
- Выполнение разметки для крепления кронштейнов – наносится согласно проекту строительства. Сначала размечают нижние горизонтальные линии, а также вертикальные боковые. Далее с помощью рулетки и лазерного уровня отмечаются места крепления кронштейнов.
- Согласно разметке при помощи специальных пластиковых анкеров (со стальными или полиамидными сердечниками) выполняется монтирование кронштейнов:
- с помощью перфоратора сверлятся отверстия в стенах;
- в них укладываются паронитовые прокладки;
- производится установка несущих элементов (с помощью шуруповерта вкручиваются шурупы в анкеры).
Важно соблюдать сторону загиба согласно проекту, чтобы впоследствии не сместилась вертикальная ось. При монтаже кронштейнов необходимо подкладывать под них к стене терморазрывную пластину из паронита
Фиксация крепления осуществляется с помощью шайбы из алюминия
Шляпку анкера во избежание коррозии окрашивают краской
Фиксация крепления осуществляется с помощью шайбы из алюминия. Шляпку анкера во избежание коррозии окрашивают краской.
- После закрепления кронштейнов производится укладка утеплителя. Для герметичной термоизоляции используется ветрозащитная пленка – при этом требуется, чтобы ее слои перекрывали друг друга не менее чем на 10 см. Необходимую форму утеплителю можно придать с помощью ножниц либо ножа. Монтаж утеплителя начинается с нижнего ряда, крепление осуществляется на цоколь или профиль, а дальше утепляющие плиты крепятся между собой, вплотную друг к другу в шахматном порядке. Между облицовкой и утеплителем должна быть воздушная прослойка от 50 мм.
- Далее необходимо установить вертикальные направляющие профили:
- в выемки опорных кронштейнов вставляются профили и закрепляются при помощи заклепок. Необходимо предусмотреть температурное расширение материала – оставить в местах крепления зазоры;
- согласно требованиям противопожарной безопасности необходимо установить противопожарные отсечки.
- Монтаж облицовки вентилируемого фасада осуществляется следующим образом:
установка фасадных кассет — проводится сборка и крепление к профилям кляммеров;
монтирование облицовочной керамогранитной плитки.
Облицовка фасада здания керамогранитной плиткой может осуществляться двумя способами:
- монтажом с видимыми швами — с помощью крепежных элементов – шурупов, заклепок, кляммеров. В навесном вентилируемом фасаде из керамогранита плитка крепится на профиль, окрашенный для максимальной незаметности швов в тон плитки;
- бесшовным способом – в этом случае плитка крепится «невидимым» методом с внутренней стороны. Механические методы подразумевают закрепление плитки с внутренней стороны фасада с помощью дюбелей или штифтов. Для небольшой плитки (60х60 и меньше) применяется метод приклеивания облицовочного материала с помощью специального клея на вертикальный профиль (в этом случае плитку можно будет демонтировать, только разбив). Существует также комбинированный метод крепления, сочетающий механическое крепление облицовочной плитки в двух точках и применение клея.
Бесшовное крепление обходится дороже видимого, поэтому иногда нижний слой облицовки выполняют с помощью «невидимого крепления», а для верхних этажей здания осуществляют отделку с помощью видимых швов – такая уловка позволит снизить расходы.
