Навесной фасад: материалы и порядок монтажа

Навесные фасады из ЛВД – панелей (технология HPL — ламинат высокого давления)

ЛВД панели – это относительно новый облицовочный фасадный материал для отечественного рынка. Возведение вентилируемых фасадов из HPL ламината и панелей широко применяется в Европе. Ламинат высокого давления – облицовочный материал, который сочетает в себе целый ряд функциональных свойств: разнообразие цветов, эффектов и имитаций фактур, стойкость к ультрафиолету, агрессивным воздействиям среды и осадкам, пожарная безопасность и длительный срок службы.

Кроме того ЛВД панели отличает экологически чистое производство – основным материалом служит целлюлоза и термоактивные смолы. Но самым главным достоинством этого вида облицовки для вентфасадов является малый вес. Таким образом удается значительно снизить нагрузку на фундамент и стены здания, а также минимизировать стоимость подсистемы для вентилируемого фасада.

Первое знакомство

Что это вообще такое — фасад навесной? Строго говоря, так называется способ крепления любого облицовочного материала с использованием не мокрой облицовки, а механической фиксации.

Материал облицовки

Декоративное покрытие может быть самым разным:

• Навесные фасады для коттеджей — это, в большинстве случаев, виниловый сайдинг на деревянной или оцинкованной обрешетке;

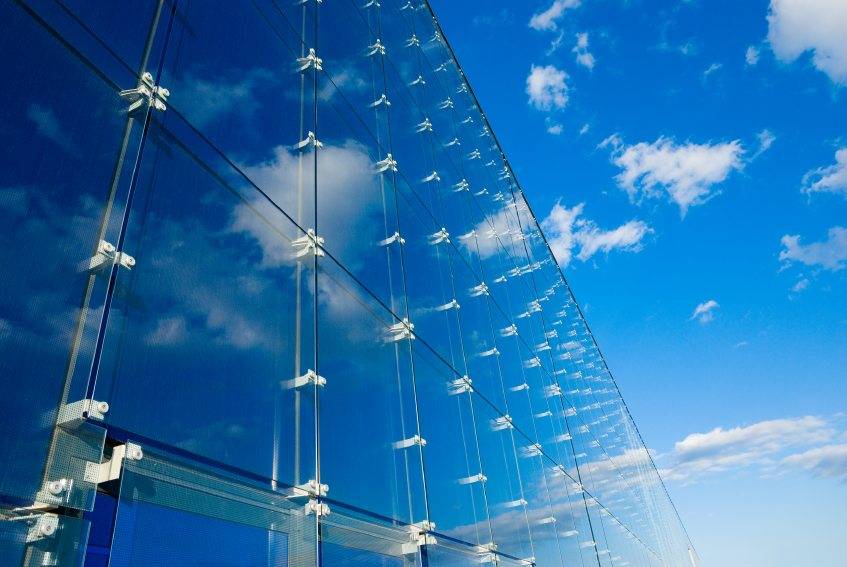

• Навесные стеклянные фасады больше характерны для офисных зданий;
• Навесные фасады из керамогранита отчего-то особенно популярны в качестве решения для финансовых учреждений. Вероятно, они способствует тому, что у потенциального клиента выстраивается ассоциативная цепочка между банком и надежным обеспечением вклада.

В устоявшейся терминологии, однако, сайдинг выделяется в отдельную категорию. Под термином «навесные фасадные панели» понимаются плиты из натурального камня, фибробетона или керамогранита, стеклянные панели или металлические кассеты. Как правило, квадратной формы.
В оформлении фасада могут использоваться сразу несколько типов облицовочного материала.

Утепление

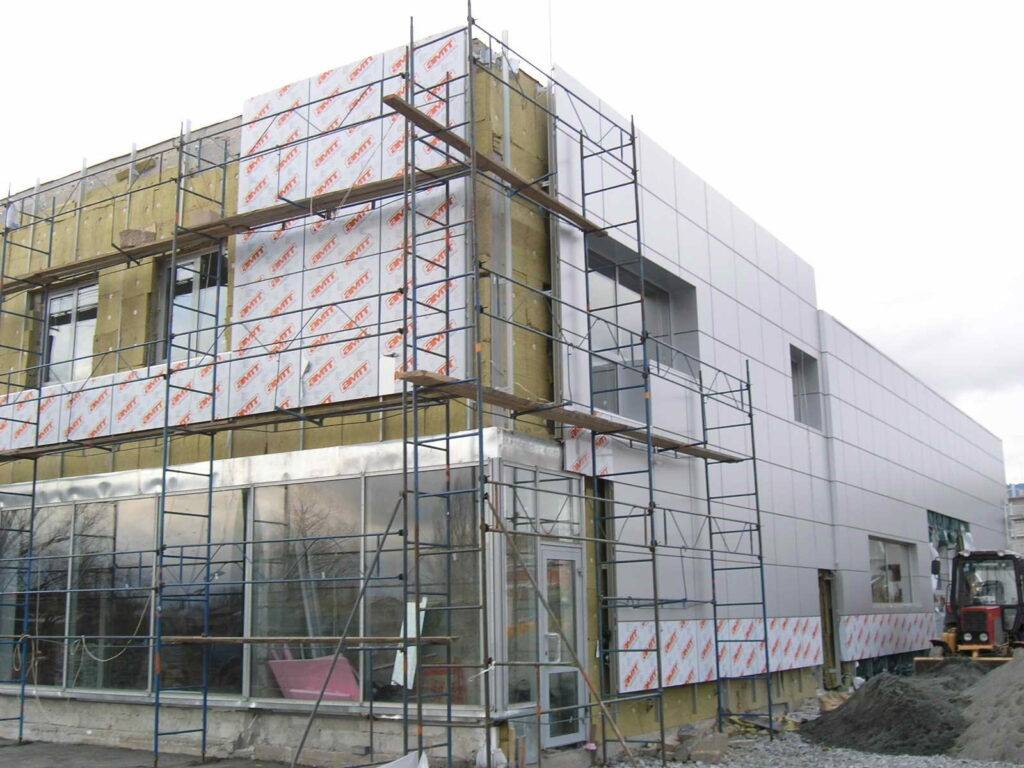

Пространство за облицовкой часто используется еще одним способом — для утепления стен. После монтажа кронштейнов к капитальной стене она перекрывается теплоизолирующим материалом. Как правило, им служит минеральная вата. Способ крепления — тарельчатые дюбеля (грибки). Утеплитель обязательно закрывается от ветра и влаги изолирующей пленкой со стороны облицовки. В том случае, если капитальная стены выполнена из паропроницаемого материала (газобетон, ракушечник), пароизоляция прокладывается и под утеплитель.

Достоинства

Итак, что нам дает монтаж навесных фасадов?

• Красоту. Внешний вид стен здания становится привлекательным. Широта выбора материалов для облицовки и цвета панелей позволяет реализовать любую дизайнерскую концепцию.
• Долговечность. Каркас из оцинкованной стали в сочетании с алюминиевыми панелями облицовки — решение почти вечное. Нет, эрозия частицами пыли неизбежно за десятилетия причинит вред фасаду; но период, за который это произойдет, многократно превышает средний срок эксплуатации зданий.

Минеральная вата прокладывается под облицовку в основном ради утепления. Однако шум она тоже гасит.

Снижение расходов на отопление. Даже без дополнительного утепления стен. Под облицовкой температура зимой всегда будет на 2-4 градуса выше, чем за пределами фасада; ветер тоже перестанет уносить драгоценное тепло.

Недостатки

Нагрузка на фундамент. Фасады навесные из керамогранита весят много. Очень много. Для деревянного каркасного дома на ленточном фундаменте это явно не лучший вариант, да и для более капитальных строений лучше не пренебрегать расчетами нагрузки.

На фото — фасад из керамогранита. Монтаж такой облицовки требует прочного фундамента.

Цена. Даже сравнительно недорогая отделка под ключ алюминиевыми кассетами обойдется в сумму от 2000 рублей за квадратный метр. Впрочем, если фасад будет монтироваться своими руками — расходы снизятся примерно вдвое.

Устройство системы вентилируемого навесного фасада

Вентилируемый фасад дома состоит из таких прослоек:

• каркасной подсистемы;
• изоляционного слоя;
• циркуляционного зазора;
• внешней декоративной оболочки.

Каркасная подсистема для вентиляционного фасада является несущей опорой для всей декоративно-защитной конструкции. Она надежно крепится к стене при помощи специальных элементов. Каркас состоит из алюминиевых экструдированных элементов в виде несущих профилей и кронштейнов, которые зафиксированы между собой при помощи заклепок, анкерных болтов для крепления к стене и элементов фиксации облицовки. Для этого могут использоваться кламмеры для керамогранита, салазки и икли – для фасадных кассет, заклепки – для фиброцемента и другие варианты.

Направляющие несущие профили применяются для крепления отделочных материалов. Они могут быть Т-, П- и Г-образными, длиной 3-6 м, что зависит от типа отделки и способа монтажа. Профили к стене крепятся при помощи кронштейнов

Благодаря элементам можно регулировать зазор между стеновой поверхностью и отделкой, что особенно важно для неровных оснований. Кронштейны могут быть опорными или несущими

Они должны иметь большую несущую способность, что необходимо для возможности выдерживать вес подсистемной конструкции и облицовки.

Система вентилируемого фасада представлена многослойной конструкцией, которая при помощи профилей и болтов крепится к наружной части стены здания

Подсистема в виде единого каркаса для дальнейшего крепления облицовки обеспечивает крепкое соединение всех слоев фасада, выполняя одновременно функцию переноса на стены здания веса облицовочных элементов, предотвращая вибрацию.

Устройство вентиляционного фасада: изоляция и декоративный слой

Изоляционная прослойка представлена многофункциональным компонентом, который осуществляет ветро-, паро-, тепло- и гидроизоляцию наружной поверхности стены. Здесь может использоваться несколько разных или один универсальный материал, который выполняет одновременно несколько функций. Он подбирается из расчета соответствия требованиям теплоизоляции, водонепроницаемости, пожароустойчивости и шумоизоляции.

Утепление вентилируемого фасада может осуществляться при помощи минеральной ваты, пенополиуретана или пенопласта. Толщина слоя должна составлять не менее 100 мм. Изоляционный слой фиксируется к стенам посредством использования механических болтов.

Внешняя декоративная оболочка вентфасада обеспечивает защиту нижних слоев от возможных механических повреждений

На теплоизоляционное покрытие укладывается пароизоляционная пленка, которая защищает утеплитель от проникновения влаги, сохраняя при этом эффективность испарения конденсата в окружающую среду.

Циркуляционный зазор представлен пространством между стеной и декоративной отделкой, благодаря которому обеспечивается нормальный воздухообмен, препятствующий накоплению влаги между поверхностями. Его величина может находиться в пределах 1-10 см, что определяется специальным расчетом, исходя из значений температуры, скорости движения воздушных масс и коэффициента теплообмена конструкции.

Циркуляционный зазор – это пространство между стеной и декоративной отделкой

Для создания хорошей проходимости воздушных масс в нижней и верхней частях облицовки монтируются вентиляционные решетки с защитными отверстиями для исключения попадания посторонних предметов в полость конструкции.

Строительство вентилируемого фасада завершается монтажом внешней декоративной оболочки, которая обеспечивает защиту нижних слоев вентфасада от всевозможных механических повреждений, негативного воздействия природных процессов и придает конструкции законченный презентабельный вид.

Проектирование

В основные пункты проектирования входит:

1. Получение технического задания от заказчика;
2. Обработка полученных данных, составление графика проведения работ.
3. Разработка эскизного проекта для заказчика с указанием узлов креплений, расположения кронштейнов, направляющих, далее – проведение окончательных расчетов по определению нагрузки на фундамент дома, расположение фасадных панелей, расчетные схемы узлов и их расположение со всеми привязками относительно осей дома.
4. Составление сметной документации для расчета договорной цены;
5. Передача всего пакета документов заказчику после подписания договора заказчиком и подрядчиком.

Чем отличается шпаклевка от штукатурки, описано по данной ссылке.

Порядок монтажа

Как выглядит инструкция по монтажу навесного фасада? Мы разберем вариант с утеплением как более сложный. Если дополнительная теплоизоляция не нужна — соответствующие пункты просто пропускаются.

Крепление кронштейнов

Перво-наперво фасад размечается и к нему крепятся кронштейны, на которые будут монтироваться несущие профили. Расстояние между ними по горизонтали зависит от типа используемых панелей.

Расстояние между кронштейнами по вертикали тоже определяется типом панелей для облицовки, но уже не размером, а материалом. Для пресловутых алюминиевых панелей кронштейны можно монтировать с шагом до метра; а вот керамогранитные или стеклянные навесные фасады требуют монтажа кронштейнов с шагом не более 800 миллиметров. Лучше — 500.

Теплоизоляция

Порядок крепления минеральной ваты таков:

1. Монтаж утеплителя выполняется снизу вверх;
2. Каждая плита крепится на пару грибков;
3. Затем с перехлестом в 10 сантиметров горизонтальными полосами подшивается пленка пароизоляции — тоже снизу вверх;
4. Прямо через нее утеплитель крепится окончательно (из расчета 5 грибков на квадратный метр).

Профили

Способ крепления — фасадные заклепки.Основных момента два:

1. Между профилем и утеплителем остается вентиляционный просвет не менее 40 миллиметров;
2. Монтаж — строго по отвесу, с контролем расстояний по осям профилей.

Читайте более подробно о системах вентилируемых фасадов — здесь.

Облицовка

То, как крепятся фасадные навесные панели, зависит от их материала.

• Керамогранит, фиброцемент и клинкерная навесная фасадная плитка чаще всего крепятся на кляймеры — специальные скобы. Альтернатива — высокопрочный клей.
• Алюминиевые или оцинкованные стальные кассеты фиксируются уголками или салазками, позволяющими свободно перемещать плиты каждого ряда по горизонтали.
• Стеклянные фасады используют открытые или скрытые профильные системы, охватывающие каждую панель со всех сторон с обязательной прокладкой резинового уплотнителя.

Альтернативный способ требует наличия монтажных отверстий в каждой стеклянной панели. Один из способов крепления панелей можно увидеть в видео в конце статьи.

Классификация фасадных конструкций

Качественный вентилируемый фасад для дома из бруса и коттеджей из дерева может быть представлен двумя видами:

Полновесная система с использованием утеплителя. Наиболее распространённая конструкция для брусовых домов с сечением древесины до 150 мм.

Она позволяет сэкономить на энергетических ресурсах, поэтому пользуется спросом в бюджетном строении и в регионах с суровым климатом. Система отличается внушительностью слоёв и обрешёточной конструкции.

Облегчённый вариант – суть та же, но без использования утеплителя. Отлично подойдёт для домов из вторичного сырья – фасад скроет непрезентабельность, и для местности с тёплым климатом, но продолжительными дождями – её назначение противостоять влажности. Крепят фасадный материал на тонкий каркас прямо на деревянные площади.

Любое устройство вентилируемого фасада брусового дома доступно для самостоятельного монтажа при соблюдении всех правил конструирования. Далее о фасадных материалах.

Особенности установки

Монтаж вентилируемого фасада выполняется по одной и той же технологии. В зависимости от выбора материала внешней облицовки, подбора крепежа и утепляющего материала, инструкция установки может незначительно меняться, но в ее основе лежат одни и те же принципы.

Подготовительный этап

Без подготовительных работ не обойтись, если здание обветшалое или старое. В таком случае монтаж начинается с очищения внешних стен от наружной рекламы, осветительных приборов, элементов декора и кронштейнов.

Иногда, в случае необходимости, убирается старая штукатурка, заделываются щели и трещины. Если здание новое, то в подготовительных работах нет смысла, так как ВФ скрывает все неровности наружных стен.

Разметка

На следующем этапе монтажа вентилируемого фасада проводится расстановка маячков для дальнейших установочных работ.

Монтаж каркаса

Описание всех элементов вентилируемого фасада.

Технология крепления металлического профиля и крепежа зависит от тяжести облицовочных материалов и условий эксплуатации здания. Чем тяжелее выбран материал (керамогранит, искусственный камень), тем больше нужен диаметр анкера и тем глубже он устанавливается в стену.

Немаловажно учитывать толщину несущей стены. Грамотный выбор и установка каркаса позволит правильно распределить нагрузку на стены, предохранив их от деформации и разрушения. Крепежи изготавливаются из антикоррозийных материалов, что повышает срок эксплуатации навесных фундаментов до тридцати лет минимум

Крепежи изготавливаются из антикоррозийных материалов, что повышает срок эксплуатации навесных фундаментов до тридцати лет минимум.

Видимый тип крепления облицовочного материала является более экономичным. В этом случае подбираются кляммеры с плоскими лапками, которые затем окрашиваются под тон обшивки. В случае скрытого крепления используются самораспорные анкеры, которые стоят дороже. На этом этапе возведения фасада также устанавливаются водостоки, крепления под откосы и прочие важные наружные элементы.

Прокладка утеплителя и влагозащитной мембраны

Немаловажным элементом конструкции является утепляющая прослойка. Отрезки утеплителя прокладываются плотно, без зазоров, начиная с нижней части фасада. Если на облицовке лежит задача утепления здания, то утепляющие пластины монтируются в два слоя: те, что ближе к зданию, обычно более мягкие, способные скрыть неровности наружных стен, а поверх них протягивается второй, более плотный, слой.

Слои должны различаться не только по плотности, но и по размеру. Швы двух слоев утеплителя не должны совпадать, иначе не получится обеспечить высокую теплоизоляцию.

Согласно технологии поверх утеплителя протягивается влаго- и ветрозащитная мембрана. Швы пленки обрабатываются специальной клеящей лентой.

Финишная отделка

Крепеж облицовочного материала начинается с монтажа вертикальных профилей. Они позволяют создать воздушную прослойку между утеплителем и наружной облицовкой. Пустое пространство способствует циркуляции воздуха, а сама похожая на «пирог» конструкция обеспечивает прекрасную звуко-, влаго- и теплоизоляцию. Облицовочный материал подбирается в зависимости от функциональной направленности здания, эстетических соображений и пожеланий заказчика.

Помимо эстетической привлекательности, навесным фасадам характерен долгий срок службы. Если составить грамотный проект, правильно подобрать материалы и качественно провести монтаж, то можно утверждать, что вентилируемый фасад прослужит несколько десятилетий, защищая здание от перепадов температур, пыли, грязи и осадков.

Материалы для строительства и отделки

Связано это с образованием конденсата от разности температур материалов, а влага для древесины всегда губительна. Древесина для обрешётки должна отвечать следующим условиям:

1. Сечение бруса не меньше 50 мм. Ширина рассчитывается из толщины утеплителя + 20 мм.
2. Деревянные бруски не должны иметь дефектов. Во-первых, на них накладывается ответственная миссия – они будут нести тяжёлую облицовку, во-вторых, начавшаяся порча легко перейдёт на чистые элементы и срок службы фасада будет сокращён.
3. Все материалы должны пройти обработку всевозможными защитами – от влажности, паразитов и возгорания.

Обшивать деревянный объект можно чем угодно. Вентилируемые фасады домов из бруса могут быть представлены в различных вариантах – сайдинг, панели, стальные листы, древесина.

Как должен выполняться монтаж вентилируемых фасадов?

До того как приступить непосредственно к установке навесного фасада, следует провести минимальную подготовку поверхности, составить проект или хотя бы нарисовать схему расположения креплений и панелей облицовки, а также выбрать подсистему для этого.

Что такое подсистема: как сделать правильный выбор?

Подсистема для навесного вентилируемого фасада это набор из:

• направляющих профилей, служащих для крепления материалов отделки и в зависимости, от выбора которого, а также способа монтажа могут быть Г-, Т- и П-образными, длиной от 3 до 6 м;
• кронштейнов, с помощью которых осуществляется крепление профилей к основанию. С их помощью регулируется зазор между несущей стеной и внешней отделкой, что особенно актуально на неровных поверхностях и бывают двух видов: несущие и опорные. Поэтому кронштейн для вентилируемых фасадов должен обладать большой несущей способностью, чтобы выдержать вес не только направляющих профилей, но и облицовки;
• элементов крепежа: клямеры, анкеры, дюбеля, клипсы, заклепки, самонарезающиеся винты и другие.

Но в тех случаях, когда используется материал, имеющий большой вес, то экономия не имеет смысла, и следует выбирать подсистему из нержавеющей стали.

Крепиться к базовому основанию подсистема может тремя способами:

1. вертикальным;
2. горизонтальным;
3. горизонтально-вертикальным.

Наиболее рациональным является вертикальный вариант, так как он обеспечивает естественную циркуляцию воздуха в вентиляционном зазоре и менее металлоемок, в отличие от комбинированного способа.

Крепиться к несущей поверхности подсистема может:

• непосредственно к стене;
• в межэтажные плиты перекрытий – данный вариант выбирается в том случае, когда несущая способность стен или их состояние не обеспечивает надежности соединения.

Облицовка к несущим профилям также имеет два способа крепления:

Облицовочный кирпич для фасада. Виды и способы кладки. – здесь больше полезной информации.

1. открытый (видимый);
2. закрытый.

В зависимости от выбора конкретного способа используются соответствующие крепежные элементы:

Вас заинтересует эта статья – Клинкерная плитка и кирпич для фасада. Что лучше?

• для открытого – это клямеры и заклепки;
• для второго – «тайные» клямеры, клипсы, штифты и другие.

Кроме того, выбор подсистемы определяется и самим производителем, которые часто специально выпускают отдельные ее виды под конкретные облицовки. В данном случае отличия могут быть в форме сечения профилей и кронштейнов, набора крепежных деталей, толщины и вида металла и т.д.
