О навесных фасадных системах с воздушными зазорами

Сколько стоит кладку построить


Для вентиляционного канала можно использовать б/у кирпич

Несмотря на популярность монолитного и каркасного домостроения, кладка из штучных материалов до сих пор пользуется спросом при строительстве. Качественно сделать работу под силу опытным мастерам, с определенными навыками и знаниями. Если планируется для выполнения такого вида работ приглашение специалистов, то тогда обязательно составляется смета. На нее влияет:

  • этажность постройки;
  • площадь помещений;
  • геометрическая сложность каналов;
  • выполнение перевязки с уже существующей кладкой;
  • необходимость отделки осадочных швов;
  • вид материала и его цена, пр.

В то же время скорость выполнения работ не зависит от таких характеристик кирпича, как марка прочности, устойчивость к промерзанию, цветовые предпочтения. Поэтому эти параметры не влияют на расценки.

Уточненные расчеты учитывают реальные затраты рабочего времени по каждому виду выполняемых работ (человеко-часы). Проведя хронометраж выполнения каждой строительной операции, определяется точная ее продолжительность. Имея эти данные, а также размер средней заработной платы по конкретному региону можно посчитать часовой тариф по формуле:

Р = С/V,

где:

Р – тариф (руб.);

С – размер зарплаты (средний) (рублей/день);

V – продолжительность работ за день (час).

Пример

Бригада выполняет кладку, работая 12 часов в день. При показателе С = 900 р./день стоимость работ 1 часа будет: 900/12 = 75 рублей в час.

Принимается во внимание и то, что тариф на укладку, к примеру, пустотелого полуторного кирпича будет значительно ниже. Это аргументируется более высокой скоростью выполнения работ

Количество штучных единиц в единице кладочного объема в этом случае тоже будет меньше. Все это объясняет, почему цены на этот вид услуг в различных регионах, на разных объектах отличаются.

Правильно выполненная система вентиляции в доме поможет поддерживать оптимальные параметры микроклимата, способствует чистоте воздуха в нем, предотвратит образование загрязнений в каналах и потерь тепла.

Вентканалы: необходимость обустройства


Кирпичные вентканалы пока не уступают по популярности более бюджетным конструкциям

Строительные конструкции устраиваются, обычно, в стенах (внутри). При этом кирпич укладывается в один ряд, если стена по толщине не превышает 38 см, и в 2 ряда – со стенной поверхностью толщиной в 64 см. Один из элементов вентиляции – вытяжная труба – должна формироваться со стенками в 2,5 кирпича. Именно такой размер позволяет поддержать постоянный температурный режим внутри шахты, защитить проходящий воздух от остывания.

Для многоэтажных построек характерны наклонные, а не ортогональные вентсистемы. При этом уровень их отводов доходит до 1 м. Максимальная величина отклонения вертикальной шахты без ухудшения производительности вентиляции – не более 30 градусов.

Вентиляция в фундаменте

Чтобы в подвале всегда было сухо, необходимо обеспечить круглосуточную вентиляцию основания дома. Это возможно сделать двумя способами: за счет формирования соответствующих отверстий в подвальных помещениях здания, сделав несколько вентиляционных отверстий с разных сторон фундамента или вывода вытяжной трубы на крышу. На сегодня выделяют два главных способа создания вентиляционной системы в помещениях, которые находятся в здании ниже уровня земли:

  1. Вырезать в фундаменте специальные отдушины. В данной ситуации излишняя влага выводится за счет сквозняка: вентиляционные отверстия должны быть расположены в противоположных стенах.
  2. Организовать вытяжку воздуха из цокольных помещений, для чего вывести вентиляционные трубы на крышу, а поступление воздуха обеспечить за счет установки решетки в комнатах. В этом случае вентиляционные отверстия в основе здания не формируют, но обязательно делают хорошее наружное утепление фундамента, цоколя и даже отмостков, если они имеются. После чего внутри подвальных помещений производится гидроизоляция грунта.

Вентиляционные отверстия в фундаменте специалисты могут вырезать как круглого, так и квадратного сечения. Намного реже такие устройства делаются треугольной или любой другой формы. Главным условием является то, чтобы размеры вентиляционных отверстий были достаточными для обеспечения эффективного удаления влаги из подвала и цокольных помещений.

Не стоит выдумывать «велосипед» и нарушать правила. СНиП 31-01-2003 регламентируют габариты вентиляционных отверстий в фундаменте. Согласно данным стандартам, площадь таких устройств должна быть не меньше 1/400 от общей площади подвальных помещений. Например, если площадь подпола 80 кв. м, тогда общая площадь отверстий для вентиляции в основании здания должна быть 80/400=0,2 кв. м или 20 кв. см.

Назначение и область применения систем

Все системы предназначены для облицовки фасадов и утепления стен с наружной стороны вновь строящихся и реконструируемых зданий и сооружений различного назначения в местностях, относящихся к различным ветровым районам с различными геологическими и геофизическими условиями- в соответствии с подтвержденной расчетами и испытаниями несущей способностью конструкций и с учетом ограничений, а также к районам с различными температурно- климатическими условиями- в соответствии с результатами теплотехнических расчетов, в неагрессивной, слобоагрессивной, среднеагрессивной и высокоагрессивной внешней среде при выполнении мер по антикоррозионной защите.

Экономические показатели систем

Стоимость фасадной системы с вентилируемым воздушным зазором для конкретных зданий зависит от многих факторов, в том числе, от размеров здания, архитектурного решения фасадов, оборудования и оснастки, применяемых для монтажа системы, а также структуры подрядной организации и ее коммерческой политики. В связи с этим конечная стоимость системы может колебаться в значительных пределах.

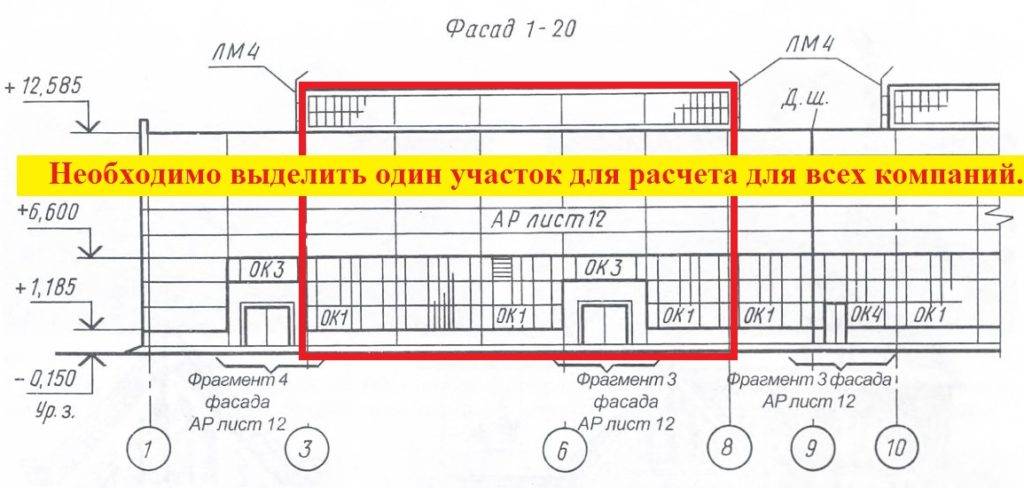

Для объективного подхода к рассмотрению ценообразования стоимости квадратного метра системы существует два приема. Первый заключается  том, чтобы всем производителям предоставить один расчетный участок для расчетов. Не целиком здание, и даже не один целый фасад. А именно один типовой участок площадью до 150м2, включающий в себя окна, двери. Задние должно содержать требовании о раскладке системы на весь участок предоставлении мни-сметы на него. Далее появляется более вменяемая смета на метр квадратный, чем в иных случаях.

Второй прием заключается в том, чтобы все затраты приводились поэлементно- стоимость элементов несущего каркаса, крепежа, стоимость утеплителя, стоимость облицовочного материала и стоимость монтажа. А не просто стоимость «под ключ».

Принцип работы

Движение воздушных масс в пространстве вентилируемых систем осуществляется через входные проушины, расположенные в цокольной части здания. Выход происходит через специальные отверстия в парапете и через русты между облицовочными плитами. Причём минимальный размер диаметра вентиляционных проёмов как для отработанного так и для свежего воздуха должен составлять не более 20 мм.

  • При отделке керамогранитом воздушный обмен происходит только через горизонтальные русты;
  • использование композитных материалов позволяет осуществлять вентиляцию через вертикальные.

Движение воздуха в вентилируемых системах должно происходить только с преодолением некоторого сопротивления в виде внутренних отбортовок кассет или плит.

https://youtube.com/watch?v=eOGcEcecs64

Климатические условия и воздушный зазор

Выбор системы наружной облицовки здания и, в том числе, наличие и ширина воздушного зазора, зависят как от климатической зоны, в которой находится здание, так и от местных геодезических условий. Каждая климатическая зона имеет свой потенциал намокания и высушивания наружной оболочки здания. Например, во влажном морском климате потенциал намокания материалов стен может быть очень высокий, а потенциал их естественного высушивания очень низким. Это означает, что, если наружная оболочка здания подверглась чрезмерному намоканию из-за миграции влаги снаружи или изнутри здания, то в период высушивания она не успеет вовремя высохнуть и будет подвергаться разрушительному воздействию влаги.

Конструкция навесного фасада в целом и воздушного зазора, в частности, должна учитывать климатические особенности местности. Так, во влажном, жарком или очень жарком климате водяной пар двигается (в различном количестве) в основном снаружи внутрь здания, тогда как в умеренном, холодном, очень холодном и арктическом климате водяной пар двигается изнутри здания наружу.

Главным показателем потенциала намокания для данного географического региона считается годовое количество осадков, которое в ней выпадает. В холодном климате, по-видимому, нужно делать поправку на то, что часть осадков выпадает в виде снега, от которого стены намокают в меньшей степени, чем от косого дождя.

В Северной Америке уровень годового количества осадков является основным фактором при выборе типа стены по отношению к системе дренажа и вентилирования . В зависимости от годового количества осадков к стенам зданий предъявляются следующие требования по наличию и эффективности дренажа и вентилирования:

до 500 мм — дренаж и вентилирование не требуются;

от 500 до 1000 мм — дренаж без вентилирования;

от 1000 до 1500 мм — дренаж с вентилированием;

свыше 1500 мм — дренаж с вентилированием и выравниванием давления.

Эффективность дренажа и вентилирования навесных облицовочных фасадов определяется конструкцией воздушного зазора, в первую очередь, его шириной и объемом.

Конструктивное решение и внешний вид навесных фасадов

Резюмируя все вышесказанное, стали появляться особые типы фасадных конструкций, в которых внешняя оболочка здания выполняется отдельно от несущей конструкции. Наиболее выраженным примером такой конструкции фасада является система навесных фасадов с воздушным зазором (СНФсВЗ). Не смотря на то, что внешне навесные фасады могут выглядеть по-разному, эффективность их действия остается неизменно высокой. Основные плюсы такой системы, по сравнению с однослойными стенами, стали известны достаточно давно.

Поэтому для защиты от проливного дождя и ветра и одновременно для улучшения теплозащиты, внешние стены фахверковых домов с наветренной стороны, а иногда и целиком, покрывались облицовкой. Для этого использовались материалы, добытые из местных месторождений. Чаще всего применялся шифер, который до сих пор защищает дома в небольших поселках Германии. В тех регионах, где месторождений шифера (сланца) нет, в качестве облицовочных материалов использовались деревянные дранки или вертикальные доски. В Северной Германии применялась горизонтальная обшивка досками вразбежку или глиняным кирпичом.

Каркас фахверкового дома, выполненный из деревянных блоков, заполненных глиной, часто покрывался определенной облицовкой во избежание воздействия дождя, например, в океанической климатической зоне. В регионах месторождения сланцевых пород в качестве облицовки использовались тонкие панели из шифера или приходилось довольствоваться облицовкой из красной кровельной черепицы. В некоторых регионах использовали длинные или короткие доски или дранка.

Причины выполнения обшивки стен домов досками могут быть различны, также как и масштаб такой обшивки. Обшитые досками треугольники фронтона заступили на место покрытых соломой шатровых крыш (вальмов). Для защиты блочной конструкции, выполненной из древесных хвойных пород, от дождя часто применялась обшивка вертикальными досками, а короткие доски использовались по типу дранки. Чердачный полуэтаж часто покрывался досками или, уже позже, цинковыми листами.

Принципиальная конструкция навесного вентилируемого фасада. Функции теплоизоляции и защиты от воздействия атмосферных явлений конструктивно разделены. Существенным фактором является расположенный между этими слоями воздушный зазор.

Сегодня можно сказать, что применение покрытия в качестве защиты от воздействия внешней среды вышло далеко за рамки первоначально поставленных задач. Навесной фасад с воздушным зазором превратился в самостоятельную конструкцию. Кроме возможности применения разнообразных архитектурно-конструктивных решений, функциональные преимущества фасадов, как и раньше, являются неоспоримым доводом к их применению. Не только растущие с каждым днем требования к теплоизоляции, для выполнения которых порой возможна установка лишь двухслойного покрытия, но и возможность проведения разноплановых работ по санации здания, а также оптимальные теплоизоляционные и звукоизолирующие характеристики закрепляют за навесным фасадом с воздушным зазором первое место среди всех систем покрытия внешних стен.

Правила эксплуатации систем

В процессе строительства и эксплуатации здания не допускается крепить непосредственно к облицовочному материалу любые детали и устройства.

Не следует допускать возможность попадания воды с крыши здания на облицовочную плитку, для чего надо содержать желоба на крыше и водостоки в рабочем состоянии.

Уход за облицовкой фасада, заключающийся в ее регулярной очистке и периодическом восстановлении, продлит срок службы облицовки.

Промывка водой является одним из наиболее эффективных способов очистки облицовки.

Для промывки воду подают шлангами под давлением 2-3 атм.

Рекомендуется сочетать промывку с ручной очисткой поверхности щетками или скребками.

Повреждения облицовочных плит заделывают различными мастиками и составами, в том числе, на основе жидкого стекла, канифоли, цементно-известковой смеси и др. в зависимости от вида облицовочных плит.

После очистки и ремонта поверхность облицовочных плит следует обработать средствами, создающими на ней защитную оболочку. Для этого существуют средства на основе пчелиного воска, растворы, вступающие в химическое взаимодействие с природным камнем, пропитывающие растворы с последующей полимеризацией и т.п.

Плиты с дефектами, не подлежащими восстановлению, заменяются в соответствии с инструкцией разработчика системы.

Зачем нужен воздушный зазор

Воздушная прослойка в вентилируемых фасадах устраивается для создания вертикального воздушного потока, выносящего избыточную влагу наружу. Это помогает минимизировать вероятность коррозии конструктивных элементов таких фасадов. К другим важным особенностям этих фасадов стоит отнести:

  • обеспечение надежной теплоизоляции;
  • защита внешних стен здания от разрушения в результате длительного воздействия атмосферных факторов;
  • создание шумо и виброизоляции;
  • улучшение показателей пожарной безопасности здания при условии использования огнестойких материалов;
  • высокая ремонтопригодность;
  • универсальность, позволяющая использовать такие конструкции для облицовки новых и старых зданий;
  • неограниченные возможности по отделке зданий, позволяющие реализовать любые архитектурные задумки.

Теплоизолирующие свойства таких фасадов дают возможность сократить расходы на отопление зданий на 30-40 процентов. Это помогает достаточно быстро окупить монтаж подобных конструкций.

“Использующийся в вентфасадах утеплитель выводит точку росы за предел несущих стен. Это обеспечивает сохранность и конструктивную целостность основных конструкций здания и оказывает непосредственное влияние на увеличение сроков службы строения.”

Популярное заблуждение

Распространённое мнение о том, что чем больше расстояние от утеплителя до облицовки, тем лучше – ошибочно. Многие думают, что таким образом на плиты теплоизоляции гарантированно не попадёт влага. Это так, но следует напомнить, конструкция с предельно завышенной величиной пространства воздушной прослойки может начать шуметь при сильных порывах ветра.

Таким образом, вычисления показывают то, что правильной величины относительно расстояния между паропроницаемой защитной мембраной, а также облицовочным слоем достаточно сложная задача. Проектирование таких фасадов требуется выполнять с учётом всех значений и производить все необходимые для этого расчёты теплоизоляционных характеристик конструкции. Только это позволит дать объективную оценку схеме планируемой конструкции, к тому же оно поспособствует усовершенствованию аналогичных систем и позволит удовлетворить все требования касающиеся теплоизоляции здания.

Расчет вентилируемого фасада

Расчет основывается на выполнении прочностных и теплофизических расчетов и включает в себя:

  • определение напряжений и прогибов конструктивных элементов (профилей и кронштейнов);
  • проверку узлов крепление вентфасада (в тесте учитываются статическая нагрузка, двустороннее обледенение, ветровая нагрузка);
  • расчет влажности, воздухопроницаемости с учетом величины зазора и вида теплоизоляционного материала.

Расчет вентфасада может быть выполнен только специалистом на основании рекомендаций производителей навесных систем, с использованием компьютерных программ. Это обусловлено тем, что к вентилируемым фасадам домов выдвигаются повышенные требования к несущей способности, подвижности узлов, устойчивости к коррозии.

Примечание. Система вентилированного фасада не монтируется на домах, построенных из ячеистых бетонов (исключение конструкционный пенобетон, у которого плотность более 800 кг/м.кв), пустотелого кирпича и т.п. материалов малой жесткости.

До начала работ по обустройству вентилируемого фасада частного дома нужно подготовить: перфоратор, шуруповерт, отвес, строительный уровень, молоток, болгарку, стремянку, строительный степлер, перчатки, защитные очки.

Организация вентиляционных зазоров в каркасном доме

При строительстве каркасного дома важно учесть на этапе проектирования такой нюанс как вентиляционные зазоры и в дальнейшем правильно организовать их в процессе строительства. Функция вентиляционного зазора это препятствование накоплению конденсата, который возникает на стыке температур в стенах, кровле и полу. Вентиляционный зазор в стенах располагается с внешней и внутренней стороны между ветровлагозащитой и слоем наружной обшивки, и между пароизоляцией и отделкой

Ширина зазора составляет от 20-ти до 50-ти мм. В кровле организуют верхний и нижний вентиляционный зазоры путём установки контробрешётки, ширина вентиляционного зазора от 20 до 50 мм

Вентиляционный зазор в стенах располагается с внешней и внутренней стороны между ветровлагозащитой и слоем наружной обшивки, и между пароизоляцией и отделкой. Ширина зазора составляет от 20-ти до 50-ти мм. В кровле организуют верхний и нижний вентиляционный зазоры путём установки контробрешётки, ширина вентиляционного зазора от 20 до 50 мм.

https://youtube.com/watch?v=lYKTaB51o8c

В полу вентиляционный зазор образуется промежутком между половой доской и утеплителем, ширина зазора та же, что в стенах и кровле от 20-ти до 50-ти мм.

Ширина вентиляционного зазора от 20 до 50 мм обусловлена необходимостью препятствовать чрезмерной конвекции воздушных потоков и повышению теплопроводимости стен, при вентиляционном зазоре более 50 мм наблюдается повышенная конвекция, которая увеличивает скорость движения воздушных масс от пола через стены в кровлю, и тем самым увеличивает скорость потери температуры. С другой стороны, основная функция вентиляционного зазора, это отводить пар, препятствуя образованию конденсата в стенах и кровле. Таким образом, наиболее оптимальным вариантом, является вентиляционный зазор шириной от 20 до 50мм.

https://youtube.com/watch?v=MAV-Bwp2jNw

Ни в коем случае не применяйте осб плиты вплотную к утеплителю с внешней стороны стены. И делать это нельзя из-за того, что осб плиты не дышат. Если вы хотите использовать осб плиты, то крепить их можно только после вентиляционного зазора с внешней стороны стены. Или с внутренней стороны стены перед утеплителем также допускается установка осб плит. Ещё один важный момент, это полный запрет на использование обычной полиэтиленовой плёнки вместо пароизоляции. А также запрещено использовать пароизоляцию вместо влагозащиты и наоборот. Не допускается их установка не той стороной. А также в обязательном порядке пароизоляционная мембрана и ветровлагозащитная плёнки должны быть проклеены специальным строительным скотчем внахлёст.

Что происходит при отсутствии вентиляционного зазора? Происходит накопление влаги на деревянных частях, что приводит к развитию процессов гниения, образованию различных форм грибка и плесени. В результате всех этих процессов, дом приходит в негодное состояния в течении нескольких лет. Наличие правильно организованных вентиляционных зазоров гарантирует долгий срок службы вашего дома. Материал подготовлен специалистами компании КаркасКомплекс , которая уже более 10-ти лет занимается строительством каркасных домов под ключ по всей территории Беларуси.

В какой части дома и зачем нужны вентиляционные зазоры

Вентзазоры –
технологические продухи для вентиляции, обустраивают на разных этапах
строительства каркасника и дома из другого конструктива:

●  при отделке фасада;

●  при обустройстве кровельного пирога;

●
при строительстве
чердачных помещений (в данном случае вентзазором является слуховое окно).

Вентиляционные зазоры обеспечивает свободную циркуляцию воздуха в подкровельном
пространстве, под отделкой и в других местах, что исключает образование
конденсата и скопление влаги. Таким образом, вентиляционные зазоры предупреждают порчу
утеплителя, разрушение древесного каркаса, появление «мостиков холода» и прочих
неприятностей, являющихся причиной недолговечности дома и плохого микроклимата
в комнатах.

Устройство вентиляционных зазоров
является необходимым условием при отделке фасада виниловым или металлическим
сайдингом, профнастилом и другими материалами, способствующими появлению
конденсата. Даже если стены дома обшиты ОСП, между древесными плитами и
сайдингом тоже должен оставляться вентиляционный зазор. При соблюдении этого правила влага может и
будет собираться в небольшом количестве, но осядет она не на ОСП, а на
паронепроницаемом сайдинге. Движение же воздуха постепенно ее удалит, в
результате чего древесностружечный материал не пострадает.

Между
отапливаемыми этажами вентзазор делать не нужно. Он необходим только на
границах тепла и холода. Бетонные стены, не пропускающие пар наружу, тоже не
нуждаются в вентиляционных зазорах, так как влаги нет и выветривать ее,
соответственно, не нужно. Паропроницаемая фасадная штукатурка также не требует
обустройства технологических зазоров, так как эта отделка не способствует
образованию под ней конденсата.

Минимальное
расстояние между супердиффузной мембраной и лицевой отделкой составляет 5 см.
То есть это ширина вентиляционного
зазора. Присутствие в
сэндвиче мембраны обязательно, ею защищают от влаги утеплитель каркаса или любой
другой поверхности внешних стен. Этот проверенный опытным путем и временем
вариант укладки является единственно верным.

Вентиляция вытяжного типа

Выход шахты естественной вентиляции проходит через кровлю и внешне похож на печную трубу. Есть шахты, имеющие свои каналы, а есть объединенные с вентиляционным. Первый вариант реализуется следующими путями:

  1. Утепление канала фибролитом или другим жестким материалом.Канал защищен водостойкими материалами с хорошей теплоизоляцией (керамзитом, пенопластом, вспененным стеклом и другими).Утепление канала доской толщиной 4 см, покрытой оцинковкой. Под дерево подкладывают войлок с глиной, покрытый штукатуркой.

Критерии хорошего исполнения шахты:

  1. Если выход шахты находится вблизи конька крыши, то его отверстие вытяжки расположено выше конька на 0,5 метра или больше.Если расстояние от конька до шахты два-три метра, то они могут быть на одной высоте.При отдалении устья вытяжки от конька на расстояние больше трех метров, его следует разместить по следующей схеме. Высота не должна быть ниже линии, проведенной от конька под углом десять градусов к горизонту.В кухне высота шахты должна быть выше одного метра.

Технология монтажа вентилируемого фасада из керамогранита

Организация предварительных работ

Порядок проведения организационно-подготовительных работ утвержден законодательно, их необходимо провести для обеспечения безопасности рабочих и жильцов.

При организации работ по монтажу вентилируемого фасада из керамогранита следует:

  • указать границы опасной зоны – 3 метра от стен здания;
  • на указанном участке приготовить необходимые материалы и оборудование, а также определить место для сборочных работ. Если в качестве утеплителя используется минеральная вата, то следует приготовить строительные поддоны во избежание впитывания влаги от земли;
  • в случае сложных погодных условий (сильного ветра либо низких температур) монтажные работы следует отложить.

Этапы монтажа вентилируемых фасадов

Можно выделить следующие этапы монтажных работ:

  1. Необходимо взять рабочий проект вентилируемого фасада и произвести тщательное обследование здания с помощью нивелира или отвеса для выявления отклонений по горизонтали и вертикали, после чего пометить изменения на чертежах для пересчета дополнительной высоты и соответственно расхода материала. Рекомендуется сделать на бумаге схематическую раскладку плитки по стене. Расчет количества плит керамогранита производят, исходя из общей площади стен, учитывая швы между плитками, а также расстояние на температурное расширение материалов.
  2. Выполнение разметки для крепления кронштейнов – наносится согласно проекту строительства. Сначала размечают нижние горизонтальные линии, а также вертикальные боковые. Далее с помощью рулетки и лазерного уровня отмечаются места крепления кронштейнов.
  3. Согласно разметке при помощи специальных пластиковых анкеров (со стальными или полиамидными сердечниками) выполняется монтирование кронштейнов:
  • с помощью перфоратора сверлятся отверстия в стенах;
  • в них укладываются паронитовые прокладки;
  • производится установка несущих элементов (с помощью шуруповерта вкручиваются шурупы в анкеры).

Важно соблюдать сторону загиба согласно проекту, чтобы впоследствии не сместилась вертикальная ось. При монтаже кронштейнов необходимо подкладывать под них к стене терморазрывную пластину из паронита

Фиксация крепления осуществляется с помощью шайбы из алюминия

Шляпку анкера во избежание коррозии окрашивают краской

Фиксация крепления осуществляется с помощью шайбы из алюминия. Шляпку анкера во избежание коррозии окрашивают краской.

  1. После закрепления кронштейнов производится укладка утеплителя. Для герметичной термоизоляции используется ветрозащитная пленка – при этом требуется, чтобы ее слои перекрывали друг друга не менее чем на 10 см. Необходимую форму утеплителю можно придать с помощью ножниц либо ножа. Монтаж утеплителя начинается с нижнего ряда, крепление осуществляется на цоколь или профиль, а дальше утепляющие плиты крепятся между собой, вплотную друг к другу в шахматном порядке. Между облицовкой и утеплителем должна быть воздушная прослойка от 50 мм.
  2. Далее необходимо установить вертикальные направляющие профили:
  • в выемки опорных кронштейнов вставляются профили и закрепляются при помощи заклепок. Необходимо предусмотреть температурное расширение материала – оставить в местах крепления зазоры;
  • согласно требованиям противопожарной безопасности необходимо установить противопожарные отсечки.
  1. Монтаж облицовки вентилируемого фасада осуществляется следующим образом:

установка фасадных кассет — проводится сборка и крепление к профилям кляммеров;

монтирование облицовочной керамогранитной плитки.

Облицовка фасада здания керамогранитной плиткой может осуществляться двумя способами:

  • монтажом с видимыми швами — с помощью крепежных элементов – шурупов, заклепок, кляммеров. В навесном вентилируемом фасаде из керамогранита плитка крепится на профиль, окрашенный для максимальной незаметности швов в тон плитки;
  • бесшовным способом – в этом случае плитка крепится «невидимым» методом с внутренней стороны. Механические методы подразумевают закрепление плитки с внутренней стороны фасада с помощью дюбелей или штифтов. Для небольшой плитки (60х60 и меньше) применяется метод приклеивания облицовочного материала с помощью специального клея на вертикальный профиль (в этом случае плитку можно будет демонтировать, только разбив). Существует также комбинированный метод крепления, сочетающий механическое крепление облицовочной плитки в двух точках и применение клея.

Бесшовное крепление обходится дороже видимого, поэтому иногда нижний слой облицовки выполняют с помощью «невидимого крепления», а для верхних этажей здания осуществляют отделку с помощью видимых швов – такая уловка позволит снизить расходы.

Вентиляционная система

Канал системы вентиляции — воздуховод, в котором происходит движение воздуха.Существует два способа заставить воздушные массы перемещаться в нужном направлении: естественный(движение инициируется и поддерживается разницей давления внутри помещения и на улице) и принудительный(работу выполняет электрический вентилятор). Любая система вентиляции в классическом исполнении состоит из:

  1. Вентканалов.Решеток-жалюзи.Горизонтальных воздуховодов.Шахт.

Схематически процесс выглядит следующим образом: воздушные массы из комнаты идут в канал, проходят через решетки-жалюзи, проникают в горизонтальных воздуховод и по шахте выходят за пределы помещения. Скорость движения воздуха позволяют регулировать установленные решетки-жалюзи и задвижки.

Если здание построено из кирпича, то вентиляционные каналы организуют на этапе строительства во внутренних стенах.

Они не могут иметь размер меньше, чем полкирпича (квадрат со стороной 14 сантиметров). Каналы вентиляции не делают в несущих стенах. В случае, когда в строении нет внутренних кирпичных стен, воздуховоды делают накладными из разных материалов: бетона, металла, пластика и других.

Горизонтально расположенные воздуховоды выполняются из листов гипсошлака или бетонных плит с отверстиями. Устанавливают их над потолком, закрыв стяжкой из цемента. Сечение этого типа воздуховода должно быть больше двадцати сантиметров.

Зачем нужна вентиляция в каркасном строении

Прежде чем устанавливать вентиляционную систему, необходимо определиться, нужна ли она в вашем доме:

  • Если каркасный дом представляет собой сезонную дачу, которую используют только летом, то сложная вентиляционная система не потребуется. Летом окна можно приоткрыть и таким образом обеспечить приток свежего воздуха.
  • Для дач, которые иногда используются и в холодное время, следует оборудовать вентиляцию частично, проведя ее в кухню и ванную. Там влажность воздуха обычно выше, чем в других помещениях, поэтому проветривание должно быть соответствующим.
  • В доме, где постоянно живут, должна присутствовать качественная вентиляционная система. Именно она будет обеспечивать постоянное наличие свежего воздуха и позволит не проветривать помещение, теряя при этом тепло.

Ширина воздушного зазора в нормативных документах

Отечественные и зарубежные нормативные документы дают следующие рекомендации по ширине воздушного зазора в навесных вентилируемых фасадах.

2.1. DIN 18615-1 и ETAG 034

Стандарт DIN 18615-1 задает требования для навесных вентилируемых фасадов еще с 1970-х годов. Более поздний документ ETAG 034 является основным нормативным документом по европейской сертификации навесных вентилируемых фасадов. Эти документы дают следующие критерии для того, когда фасад считается вентилируемым:

  • Расстояние между облицовкой и теплоизоляцией — вентиляционный воздушный зазор — составляет не менее 20 мм. Этот воздушный зазор может местами сужаться до 5-10 мм к подконструкции или к облицовке, при условии, что это не препятствует работе дренажа и/или вентиляции.
  • Имеются вентиляционные отверстия, как минимум внизу и вверху фасада, с поперечным сечением не менее 50 см 2 на погонный метр.

Заметим, что 50 см 2 на длине 1 м — это, например, щель 5 мм х 1000 мм.

В стандарте, кроме того, указано, что он рассматривает навесные вентилируемые фасады с шириной воздушного зазора не более 150 мм.

2.2. ТР 161-05

«Воздушный зазор между слоем теплоизоляции и облицовкой, а также зазоры между отдельными элементами облицовки обеспечивают процессы влагообмена в наружных ограждающих конструкциях здания.

Проектная величина зазора между теплоизоляционным слоем и облицовкой не должна быть менее 40 мм».

2.3. Проект Р НОСТРОЙ

«Максимальные теплозащитные свойства конструкции фасада достигаются . при минимально возможной (по условиям удаления влаги или по другим соображениям) величине воздушного зазора».

«Вылет кронштейна от стены следует подбирать так, чтобы между утеплителем и направляющей было не менее 20 мм воздушного зазора. Максимальная величина воздушного зазора 200 мм.

Примечание: при величине воздушного зазора более 200 мм необходимо устанавливать рассечки из оцинкованной стали, с перфорацией, для предотвращения эффекта трубы (большая скорость воздуха)».

2.4. СП РК 5.06-19-2012

«Величина воздушного зазора определяется расчетом, исходя из максимально допустимой скорости движения воздуха в нем и должна быть не менее:

  • при наличии горизонтальных и вертикальных открытых швов между панелями экрана шириной 2-10 мм: — 50 мм при использовании облицовочных плит площадью 0,4 м 2 и более; — 30 мм при использовании облицовочных плит площадью менее 0,4 м 2 .
  • при наличии только горизонтальных открытых швов между панелями экрана шириной 2-10 мм: — 40 мм при использовании облицовочных плит площадью 0,4 м 2 и более; — 20 мм при использовании облицовочных плит площадью менее 0,4 м 2 .

В местах совмещения НФсВЗ с цоколем здания внизу и с парапетом или кров­лей здания вверху должны быть предус­мотрены отверстия для притока и оттока воздуха, площадь сечения которых должна быть не менее 50 см 2 на каждый метр длины горизонтальной кромки фасада».

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
