Навесные вентилируемые фасады по системе Краспан

КраспанСПК: научный подход

Продукция немецкого концерна помогает решить одну из главных проблем современных фасадных систем — теплопотери в местах примыкания разных материалов. Если раньше на тех участках, где вентилируемый фасад переходит в светопрозрачные конструкции, сложно было выполнить стыки так, чтобы избежать теплопотерь, то теперь, используя разработки компании Schuco, КРАСПАН может гарантировать, что смонтированный фасад будет не только эстетичным, но и соответствующим современным нормам по теплосбережению. Легкие, но при этом обеспечивающие зданию надежную защиту системы обладают высокими теплосберегающими свойствами и могут использоваться в условиях резкоконтинентального сибирского климата.

Все фасадные системы, которые производит компания КРАСПАН, полностью научно обоснованы и сертифицированы в соответствии с иностранными и российскими стандартами. В пользу выбора немецкого поставщика систем светопрозрачных конструкций говорит и то, что продукция Schuco непрерывно совершенствуется, новые разработки появляются регулярно. Но прежде чем начать выпуск какого либо продукта в промышленном масштабе, производитель проводит его строгий контроль в лабораториях технического центра Schuco в городе Билефельд. Здесь систему подвергают воздействию экстремальных температур, повышенных нагрузок, проверке на совместимость составляющих ее элементов. И до момента, как производители получат полное подтверждение того, что новый продукт справляется с возложенными на него задачами, серийное производство не начнется.

С запуском в Красноярске завода КраспанСПК у застройщиков, архитекторов и проектировщиков появляется возможность создавать здания с фасадами, целиком выполненными из стекла, что является одной из последних тенденций современного строительства.

660036, Россия, Красноярск, Академгородок, 18, а/я 26707
Тел. (391) 258 55 35, 290 79 30, Факс (391) 249 43 11,
www.kraspan.ru ?www.schueco.com

Монтаж

Монтаж вентилируемых фасадов не предполагает работы с влажными клеящими или штукатурными смесями, поэтому проводить его можно в любое время года, что позволяет сразу устранить назревшую проблему с теплоизоляцией и облицовкой.

https://youtube.com/watch?v=q2UTRQ3W8dM

Установка не требует специальных навыков и большого опыта, но принципы работы с современными стройматериалами стоит знать, чтобы результат оправдал затраченные средства и время.

Этапы монтажа навесных фасадных систем:

1. Разметка стен, на которые будет устанавливаться система. Делается согласно проекту.
2. Установка основных элементов крепления конструкции – кронштейнов. Тип кронштейнов и глубина определяются материалом стен и их нагрузкой. Размер выбирают, исходя из толщины утеплителя и кривизны поверхности.
3. Крепление к кронштейнам горизонтальных профильных планок с помощью самонарезающихся винтов. Между собой профили не соединяют, оставляя зазор для деформаций от воздействия температуры.
4. Укладка утеплителя из минеральной ваты и его закрепление полимерными анкерами и дюбелями. Плиты утеплителя плотно состыковываются друг с другом.
5. Покрытие утеплителя защитной гидроизоляционной пленкой.
6. Установка вертикальных профильных планок, на которые крепят облицовочные плиты. Их прикручивают самонарезающимися винтами к горизонтальным планкам.
7. Установка обрамлений под воздушный зазор.
8. Укладка облицовочной плитки. Плиты могут быть гладкими или имитировать каменную крошку, они декорируют здание и защищают стены и утеплитель от природных воздействий атмосферы. Крепят их заклепками к вертикальным профилям. Между профилем и плитой прокладывают резиновый уплотнитель, чтобы влага не попадала внутрь системы.

Фасадные системы «Краспан»

Производство навесных фасадных систем «Краспан» отличается соблюдением самых строгих современных требований по экологическим стандартам и внедрению самых инновационных разработок.Данная система навесных фасадов имеет следующие достоинства:

• полная защита стен здания от дождя за счет зазор между теплоизоляционным слоем и облицовочными плитами;
• повышение теплоизоляции стен в 6 раз;
• долговечность конструкции навесного фасада гарантирует защиту стен от разрушения;
• повышение звукоизоляции здания;
• ремонтопригодность;
• полная заводская комплектация;
• применение только отечественных материалов;
• доступная стоимость;
• большой выбор цветов облицовки;
• большой выбор декоративных доборных элементов;
• негорючесть;
• отсутствие «мокрого» этапа при монтаже;
• возможность монтажа в любое время года;
• высокая скорость монтажа.

Фасадные системы «Краспан»

Применение

Система навесных фасадов «Краспан» может быть применена для облицовки нового здания, а так же для реконструкции уже введенного в эксплуатацию, при соблюдении главного условия – прочность стен должна быть не ниже заявленной по его проекту, а плотность не ниже 600 кг/м3. Навесной фасад может быть применен в климатических условиях с нижними зимними температурами до -50 градусов, и самыми высокими летними до +60 градусов. При этом высота здания, согласно проведенным расчетам завода-изготовителя, не должна превышать 90 метров.

Конструкция и монтаж

Конструктивное навесной фасад «Краспан» соответствует общепринятой на сегодняшний день схеме расположения основных слоев:

• стена;
• теплоизоляция;
• воздушный зазор;
• защитный экран.

Монтаж фасадовТехнология монтажа включает несколько этапов:

1. Крепеж фасадной вентилируемой системы к стене производится при помощи анкеров и кронштейнов. В зависимости от ветровой нагрузки могут подбираться кронштейны необходимого размера из типового ряда, включающего 10 размеров от 55 до 200 мм. Паронитовые прокладки предотвращают образование в зимнее время мостиков холода.
2. Кронштейны крепятся к стене с шагом 60 см по горизонтали и 99,5 см и 59,5 см по вертикали. По вертикали шаг чередуется для большей надежности конструкции.
3. Несущая конструкция навесного фасада состоит из металлических профилей толщиной 1,2 мм. Горизонтальные профили крепятся в соответствии с заданным шагом. Стыковка горизонтального профиля выполняется с учетом необходимого компенсационного зазора на температурное расширение. Между собой горизонтальные профили не скрепляются.
4. После монтажа горизонтальных профилей производится крепление утеплителя. Утеплитель в системе «Краспан» изготовлен из каменного литья. Его огнестойкость не ниже 1000 градусов.
5. Фасадный утеплитель может быть уложен в один или в два слоя. При двухслойной укладке необходимо выполнить швы вперевязку между слоями.
6. На слой теплоизоляции укладываются листы гидроизоляционной пленки. Все листы непременно крепятся внахлест. Только после этого к горизонтальным профилям крепятся вертикальные. С учетом шага монтажа вертикальный профиль крепится по линии вертикального стыка теплоизоляционных плит, по центру плит, а так же по угловым откосам.
7. Облицовка фасада производится одним из двух типов облицовочных плит из цементно-волокнистого материала – «КраспанКолор» или «КраспанСтоун». Они отличаются между собой типом поверхности – из каменной крошки или гладкой цветной. Плиты изготавливаются стандартного размера 1,55 х 1,19 м, но могут быть по желанию заказчика изготовлены в индивидуальных размерах. Крепление облицовки производится к вертикальному профилю фасадными заклепками.
8. Гидроизоляция пространства под облицовкой обеспечивается резиновой лентой, которая монтируется между облицовкой и вертикальным профилем.

Конструкция вен фасадаСистема вентилируемых фасадов «Краспан» может быть смонтирована и своими руками. Для этого потребуется выполнить точный расчет расхода всех комплектующих системы. Облицовка одноэтажного здания может быть выполнены в самый короткий срок бригадой всего из двух человек. При этом даже не потребуется применять специализированное грузоподъемное оборудование.

Цена готовой облицовки существенно ниже аналогичных фасадных систем импортного производства. И этот фактор является в большинстве случаев определяющим при выборе в пользу систем «Краспан». Ознакомившись с фото или с видео, где приводится инструкция по монтажу, можно не только произвести предварительный расчет необходимого количества комплектующих, теплоизоляционных и облицовочных материалов, но и убедиться в простоте монтажа навесного фасада.

Конструктивные особенности основных узлов

Крепление кронштейна к несущей стене

С помощью кронштейнов основная часть каркаса навесного фасада – направляющие рейки – крепится к несущей стене. Вот почему к прочности данного узла предъявляются повышенные требования.Особенности данного узла следующие:

• Для закрепления кронштейна на несущей стене используется анкерный дюбель.
• При креплении в плотные стеновые ограждения (бетон, полнотелый кирпич и т.д.) рекомендуется применение анкерных дюбелей с металлической гильзой. Для рыхлых материалов, таких как ракушечник или саманный кирпич, предпочтительно использование пластиковых гильз.

Дюбель с металлической гильзой

• Между стеной и опорной частью кронштейна устанавливается паронитовая прокладка.
• В зависимости от типа фасадной системы все кронштейны либо крепятся по одной схеме, либо же делятся на несущие и опорные.
• Несущий кронштейн принимает как ветровую нагрузку, так и вертикальную, а опорный – только ветровую. Как правило, для фиксации опорного кронштейна необходим один анкер, а для несущего – два и более. Более подробно способ крепления описывает инструкция той фасадной системы, которую вы выберете для установки.

На фото в данной статье представлена типовая схема данного узла. Крепление кронштейна

Крепление направляющих планок к кронштейнам

Следующий по значимости узел – это узел крепления направляющих реек фасадной системы к кронштейнам. В качестве направляющих в навесных фасадах используются вертикальные и горизонтальные металлические профили. Шаг направляющих определяется габаритами и весом облицовочных материалов. К примеру, вентилируемый фасад из керамогранитных плиток монтируется на каркас с шагом, соответствующим размеру самой плитки – как правило, 600 мм. Вариант крепления направляющей Для крепления направляющей к кронштейну используются либо заклепки, либо (реже) – винтовые крепления. Для крепления чаще всего в кронштейне проделывается овальное отверстие – так направляющая получает относительную свободу при температурной деформации. Технологию сборки каркаса на кронштейнах вы можете изучить с помощью видео инструкций.

Оконные и дверные откосы

Оконные и дверные откосы представляют собой обрамление оконных и дверных проемов. Различают верхние и боковые откосы, в то время как нижний откос носит название водоотлива.Узел верхнего откоса навесного фасада является звеном, которое наряду с противопожарной отсечкой определяет общую пожарную безопасность всей конструкции.Для предотвращения попадания огня внутрь фасада при возгорании внутри помещения в узле откоса монтируется так называемый противопожарный короб:

• Противопожарный короб в разных фасадных системах может быть выполнен как единой конструкцией, так и в виде сборных элементов.
• Во внутреннюю полость противопожарного короба укладывается минеральная вата или вкладыш из другого негорючего материала.
• Противопожарный короб жестко крепится к стенам с помощью металлических анкеров.

Нижний узел – отлив – также должен быть спроектирован очень тщательно. Связано это с тем, что именно нижний узел обеспечивает доступ воздуха внутрь вентилируемого фасада. Чертеж узла водоотлива

Углы здания, цоколь и парапет

Внутренние и внешние углы навесного фасада, как правило, монтируются с использованием специальных угловых стоек и элементов облицовки. Если же подобные элементы отсутствуют, то угол, как правило, перекрывается металлическим нащельником. Цоколь и парапет представляют собой достаточно сложные для проектирования узлы навесного фасада. Связано это, в первую очередь, с необходимостью размещения на цоколе и парапете вытяжных и приточных отверстий. Цокольная часть фасада

Противопожарная отсечка

Еще один узел, который следует упомянуть – это противопожарная отсечка:

• Противопожарная отсечка – это металлическая пластина (цельная или перфорированная), которая монтируется в зазоре фасада по периметру здания.
• Главная задача отсечки — предотвращение распространения горения ветрозащитной пленки внутри фасада.
• Отсечка устанавливается на кронштейны с помощью заклепок. Если используется цельнометаллическая отсечка, то она монтируется таким образом, чтобы не препятствовать свободной вентиляции фасада.

Схема установки отсечек в системе ALUCOM Несмотря на всю сложность при проектировке, основные узлы навесных вентилируемых фасадов разработаны таким образом, чтобы дать возможность собрать фасад своими руками. И пусть простой такую задачу не назовешь – но при должном уровне подготовки она вполне реализуема!

Системы модульных фасадов

Другая система, к выпуску которой в ближайшее время приступает КРАСПАН, — модульное остекление — помимо простоты монтажа отличается максимальной энергоэффективностью. Теплосберегающий фасад, который позволяет существенно снизить расходы на энергопотребление, создавался для нужд Европы, где внедрением теплосберегающих технологий занимаются уже давно. Несмотря на то, что изначально система предназначалась для температурных условий Германии, которые заметно отличаются от сибирского климата, ее характеристики (сопротивление теплопередаче 0,6—0,5 кв. м С/Вт для обычных систем, без специальной термовставки; для алюминиевых систем, применяющихся в общественных зданиях, 0,98—0,74 кв. м С/Вт) в соответствии с современными нормами по теплосбережению полностью подходят для сибирского климата. Тем более что отечественных аналогов модульной системы, которые позволяли бы остеклять большие фасадные площади (в том числе жилые дома) и при этом получать теплоэффективную конструкцию, просто не существует.

Модульными эти системы остекления называют из за сокращения числа элементов, идущих на изготовление фасада. Немецкий производитель объединил составные части светопрозрачной конструкции в несколько блоков, один из которых обеспечивает несущую способность витража, другой (функциональный) служит для теплоизоляции и герметизации конструкции, третий (дизайнерский модуль) выполняет декоративную функцию. Еще несколько лет назад с применением модульной системы возможно было выполнять только плоские витражи, а сейчас производители готовы делать любые конструкции — эркерные, с различными углами, вплоть до светопрозрачных крыш. Это еще одно преимущество, которое красноярские архитекторы и застройщики получили благодаря партнерству компании КРАСПАН с немецким концерном.

Установка крепежных кронштейнов

• Выполните подготовку поверхности стены: уберите старую штукатурку, краску, все, что может помешать надежному креплению кронштейнов.
• На стене отметьте центры отверстий для крепления кронштейнов.
• Шаг установки кронштейна определяется проектом и может составлять по горизонтали 350-800 мм, по вертикали 300-1200мм.
• В отмеченных местах просверлите и очистите отверстия. Диаметри глубина отверстий зависят от типа крепежа.
• Закрепите кронштейны к стене в намеченных местах через термоизоляционную уплотнительную прокладку.
• Типоразмер кронштейнов зависит от толщины утепления и определяется проектом.

     Внимание! Используемые дюбели или анкеры    должны соответствовать требованиям к материалу    стен здания.     Внимание! Не допускается установка анкера на    расстоянии менее чем 100 мм от края стены.       ЗАПРЕЩАЕТСЯ:

      ЗАПРЕЩАЕТСЯ:

   •Устанавливать дюбели в швы кладки при монтаже на стены с кирпичной кладкой;

   •Сверлить отверстия под крепежные элементы в пустотелых кирпичах и блоках при  помощи перфоратора.

Подсистема включает в себя следующие элементы:

	Крепежный кронштейн Деталь с помощью фасадного дюбеля крепится к стене. Кронштейн выполняется из оцинкованной стали толщиной 2 мм. Обеспечивает надежное крепление профиля.
	Уплотнитель (терморазрыв) Препятствуетвозникновениюкоррозииметаллавместеконтактакрепежного кронштейнасостенойиснижаетвлияниемостикахолода.
	Крепежныйпрофиль Данная деталь крепится на кронштейн при помощи саморезов по металлу или вытяжных заклепок. Профиль выполняется из оцинкованной стали толщиной 1,2 или 1,5мм.
	Дюбель фасадный с шурупом Предназначен для крепления крепежных кронштейнов.

Расчет элементов

 Точный расчет можно сделать, только учитывая особенности конкретного объекта и состояния ограждающих конструкций.

Системы элементных фасадов

Элементный фасад отличается тем, что составляющие будущей конструкции поставляются на место строительства не в виде отдельных деталей (ригелей, систем уплотнения, остекления, герметизации), а представляют собой блоки большого размера, собранные в условиях завода. Если традиционный фасад только на 30% производится на заводе и полностью монтируется на объекте, то в элементных фасадах максимум работ по изготовлению фасадного остекления переносится в цех переработчика. Блоки большого размера собираются в условиях завода, и лишь после того, как проведено остекление, готовые конструктивные элементы доставляются на строительную площадку. Эта особенность, по словам производителей, может сделать систему элементных фасадов одной из самых востребованных в сибирских условиях. Поскольку основная часть работ проходит в условиях цеха, монтаж системы может проводиться в любое время года. Установка системы элементных фасадов проходит без проведения предварительной подготовки, что сокращает сроки работы монтажников на объекте. А если учесть, что затраты на монтаж являются одной из основных составляющих стоимости готового фасада, то застройщики получают возможность существенно сократить расходы. При этом элементное остекление никак не ограничивает фантазию архитекторов, позволяя им уходить от четырехугольной геометрии и проектировать криволинейные стеклянные плоскости.

Область применения

Вентфасады пользуются большой популярностью в современном строительстве. Ими отделывают промышленные и офисные здания, частные дома, реконструируемые многоэтажки и новостройки.

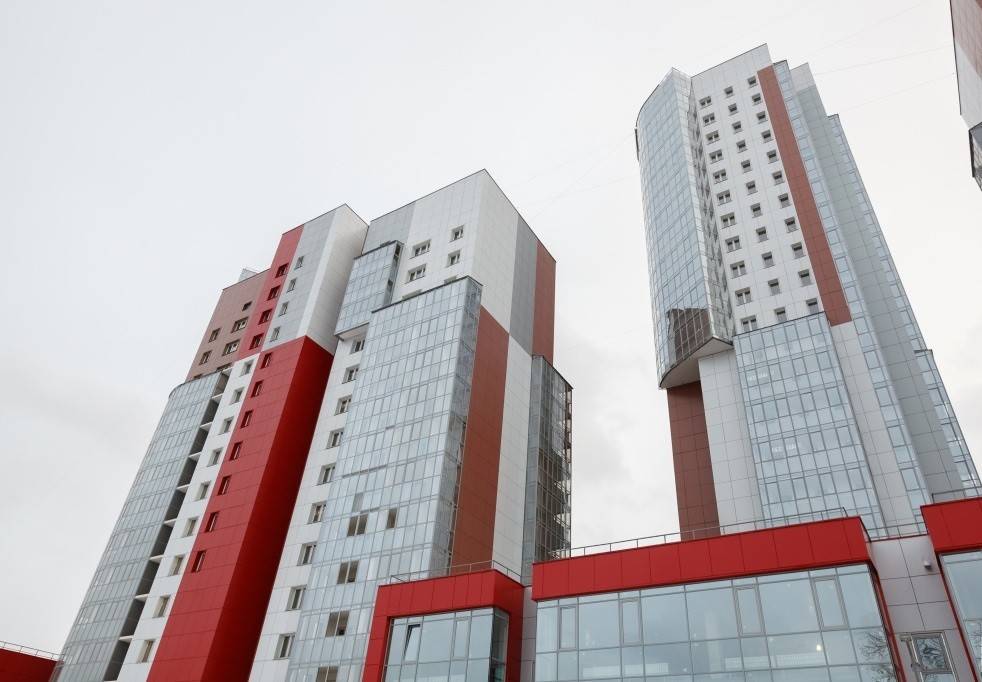

ЖК «У реки», где применяли фасадную систему Краспан для отделки жилых домов Краспан

Широкая сфера применения объясняется возможностями, которые дает вентилируемый фасад:

1. Дополнительное утепление здания, позволяющее до 30 % снизить затраты на отопление.
2. Сокращение затрат на строительство благодаря меньшей проектировочной толщине стен.
3. Снижение нагрузки на фундамент и долгий срок эксплуатации облицовки благодаря системе крепления.
4. Экологичность и здоровый микроклимат в помещении с вентилируемыми стенами.
5. Быстрый и удобный «сухой» способ монтажа, позволяющий облицовывать дом в любое время года.
6. Возможность реализовать любые архитектурные решения с помощью современных отделочных материалов.
7. Возможность установить, снять или отремонтировать вентиляционный фасад самостоятельно.

КраспанСПК: системные решения

Красноярск собирается взять новую высоту. Как стало известно из средств массовой информации, в ближайшие годы в столице края начнется строительство нового делового центра города “Красноярск Сити”, высотные здания которого, по замыслу застройщиков, должны войти в сотню самых высоких объектов мира. Вместе с появлением зданий повышенной этажности возрастет потребность застройщиков в современных легких системах, позволяющих снизить вес фасадной конструкции.

Пока красноярские застройщики только готовятся приступить к высотному строительству, производитель систем вентилируемых фасадов компания КРАСПАН, заручившись поддержкой мирового лидера в области разработки светопрозрачных конструкций (СПК) — немецкого концерна Schuco, уже способна предложить им подходящее решение для фасадов высотных зданий.

Немецкое качество, которое гарантирует концерн Schuco, и системный подход компании КРАСПАН открывают строительным компаниям края новые возможности для решения стоящих перед ними задач.

Компания Schuco в этом сотрудничестве обеспечивает научный подход к производству современных фасадных систем. Иностранный партнер КРАСПАН является разработчиком конструкции светопрозрачных фасадов, имеет более чем полувековую историю и опыт одиннадцатилетнего успешного присутствия на территории России. При этом концерн Schuco не только предлагает системные решения для фасадов общественных, коммерческих и жилых зданий, но и обеспечивает полное инженерное сопровождение своих продуктов.

Со своей стороны опыт КРАСПАН в сфере производства и монтажа систем вентилируемых фасадов позволяет ему распространить комплексный подход и на работу со светопрозрачными конструкциями. При производстве элементов светопрозрачных конструкций необходимо использование современного оборудования, которое обеспечивает высокую степень точности выполнения элементов фасада. Любое отклонение в несколько миллиметров затем способно привести к кривизне поверхности фасада всего здания. Установленное на заводе КраспанСПК оборудование по обработке алюминиевых профилей рассчитано на производство в автоматическом режиме и сводит к минимуму влияние человеческого фактора. Компания КРАСПАН обеспечивает контроль над качеством на всех стадиях процесса, от подготовки проекта, выпуска светопрозрачных систем и систем вентилируемых фасадов до их грамотного монтажа.

Какую же систему вентфасада выбрать

Давайте посчитаем баллы:

Подсистема под вентилируемый фасад:	Баллы за термическое расширение:	Баллы за стойкость к коррозии:	Баллы за вес:	Баллы за стоимость:	Итого, баллов:
Алюминиевая система	1	2	2	2	7
Оцинкованная не крашенная	2	1	3	6
Оцинкованная крашенная	2	1	1	2	6
Комбинированная нержавеющая	2	1	1	1	5
Полностью нержавеющая	2	3	1	6

Победила дружба.. шутка. Все системы идут по сути нос к носу. Факторы, которые для одних систем сильные стороны, для других – слабые. И наоборот.

Это значит, все как и в жизни, набор необходимых свойств и характеристик подбирается на каждый объект индивидуально, исходя из его расположения, характеристик строительного основания, и затрат, которые готов нести заказчик. Компромисс между свойствами будет найден при детальном анализе предложений поставщиков. Кстати, посмотрим, кто из производителей особо известен на узком рынке навесных вентилируемых фасадов.

Предназначение

Конечным этапом любого строительства или ремонта является облицовка наружных стен строения, она придает дому стиль и завершенный вид. Но окружающая среда пагубно действует на стены, солнечные лучи и атмосферные осадки постепенно разрушают материал, из которого они сделаны. В холодное время года в помещениях увеличивается показатель влажности, возможно также промерзание стен, что чревато появлением грибка в углах. Современная фасадная система Краспан позволяет утеплить стены, обеспечить им вентиляцию и избежать досадных проблем во время эксплуатации здания. Она обеспечивает полноценную защитную конструкцию и долговечную облицовку.

Что такое вентиляционная навесная система? Это навесное защитное покрытие, крепящееся, с одной стороны непосредственно к стене или перекрытию между этажами, а с другой стороны удерживающее внешнюю отделку. Данная защитная оболочка состоит из:

• несущей конструкции, представляющей собой систему из нержавеющих, оцинкованных или алюминиевых направляющих профилей и кронштейнов;
• прослойки утеплителя, которая обеспечивает меньшую теплопроводность стен, их повышенную звукоизоляцию, дополнительную защиту соединений и стыков;
• отделочного материала. Выбор отделки вентфасада неограничен: металлосайдинг, керамогранит, искусственный и натуральный камень, фасадные и композитные кассеты, фиброцемент;
• в комплект входят анкера, мембраны, дюбеля, метизы и прочие крепежные элементы.

Такая система имеет уникальную технологическую особенность: между облицовкой и теплоизолятором остается воздушный зазор, а все составляющие ее материалы расположены так, что под воздействием внешней среды показатели тепло- и паропроводности от внутреннего слоя стены к наружному постепенно уменьшаются. Это создает эффект термоса.
