Виды облицовочного керамогранита
Материал этого вида представлен небольшим количеством вариантов, отличных по цвету и текстуре. Плитка делится на группы по габаритам:
- керамогранит для фасада стандартной толщины — 10-12 мм;
- сверхтонкий материал толщиной 3-6 мм.
Последний из вариантов характеризуется большими размерами, иногда длина стороны изделия достигает 3 м. По составу материал не отличается от аналога стандартной толщины, однако производится с применением технологии проката. Благодаря этому обеспечивается минимальная толщина керамогранита. Для крепления крупногабаритных плит используется клеевой способ, с целью упрочнения конструкции применяют специальную планку.
Изделия стандартной толщины (10-12 мм) имеют следующие размеры: 600х600, 1200х600 и 300х600 мм. Наиболее распространенным способом фиксации плит считается использование кляммера. Это крепеж для скрытой установки. Благодаря данным элементам появляется возможность замены деформированного участка покрытия.
Различают керамогранит для вентилируемого фасада и по фактуре:
- полированный (глянцевый);
- матовый;
- шероховатый (используется метод шлифовки).
Выбор производится в соответствии с условиями эксплуатации. Так, полированные изделия чаще используются в местности с жарким климатом, т. к. данная разновидность керамогранита хорошо отражает солнечные лучи.
Технические характеристики
Облицовочный материал проходит несколько этапов производства: прессование, обжиг, обработка поверхности. Благодаря такой технологии обеспечиваются положительные свойства покрытия, такие как:
- износоустойчивость (существует 5 классов, отличных по степени подверженности плитки механическому воздействию);
- меньший коэффициент теплопроводности материала по сравнению с натуральным камнем, что позволяет получить более эффективную теплоизоляционную конструкцию;
- морозоустойчивость (плитка для фасада выдерживает до 50 циклов заморозки/разморозки, за счет чего увеличивается срок службы);
- минимальный показатель водопоглощения (0,05%). Для сравнения, большинство разновидностей плитки более интенсивно впитывает влагу (до 4,5%), притом рекомендуется использовать материал для вентфасада, который поглощает не более 3% воды от общего объема;
- неподверженность воздействию ультрафиолетового излучения (материал сохраняет цвет и свойства в течение всего периода эксплуатации);
- высокая прочность (по данному параметру материал схож с гранитом, однако предлагается по более низкой цене, чем натуральный камень).
Преимущества и недостатки использования
Положительных качеств у материала достаточно много. Например, крепление керамогранита осуществляется разными способами, выбор делается с учетом финансовых возможностей. Кроме того, учитывают вероятность выполнения ремонта в будущем. Если используется клей, то демонтаж плит можно произвести только путем нарушения их целостности. Другие преимущества:
- продолжительный период эксплуатации, что обусловлено свойствами материала;
- огнеупорные качества;
- высокие теплоизоляционные свойства утеплителя (благодаря низкой теплопроводности);
- несложный уход, отсутствие необходимости применять агрессивные средства для удаления сложных загрязнений, т. к. шероховатость плитки небольшая, а полированный керамогранит характеризуется гладкостью;
- сравнительно простой монтаж позволяет выполнить работу по установке вертикальных направляющих и плит своими руками.
Недостатков у покрытия данного вида немного. Так, отмечают повышенный вес материала. Если используются крупногабаритные плиты, несущая конструкция оказывается под большим давлением. Кроме того, цена керамогранита выше большинства современных аналогов искусственного происхождения.
Преимущества фасадов из керамогранита
Вентилируемые фасады из керамогранита имеют целый ряд преимуществ. Рассмотрим основные из них более подробно.
Эстетический внешний вид. Керамогранит внешне напоминает натуральный камень. Фасады, облицованные данным материалом, выглядят довольно надежно, респектабельно и дорого. При этом широкая цветовая гамма керамогранита позволяет комбинировать его с самыми разными отделочными материалами, а также воплощать в жизнь любые задумки и идеи дизайнеров.
Надежность и долговечность. Керамогранит обладает высокой плотностью и устойчивостью к выгоранию. Фасады из керамогранита не теряют своей эстетичности на протяжении многих лет и не требуют дополнительного ухода или окрашивания. По сравнению с бюджетными облицовочными материалами керамогранит довольно дорогой. Тем не менее, он окупается за счет своей долговечности и отсутствия дополнительных затрат на реконструкцию.
Теплоизоляция, защита от влаги. Фасады из керамогранита отличаются качественной естественной вентиляцией, что предотвращает появление конденсата на стенах. Воздушная прослойка между стеной и обшивкой обеспечивает хорошую теплоизоляцию строения, а также препятствует развитию грибков и плесени.
Звукоизоляция
Фасад из керамогранита в значительной степени увеличивает звукоизоляцию стен, что особенно важно для больших городов, а также домов, расположенных вблизи источников повышенного уровня шума.
Пожаростойкость и экологичность. Все компоненты, из которых изготавливается керамогранит, экологически чисты и безопасны
Кроме того, керамогранит устойчив к воздействию высоких температур и возгоранию.
Простота в монтаже и доступность. Керамогранит монтируется механическим путем и не требует дополнительных затрат на клеящие составы. Облицовка осуществляется без предварительной подготовки фасада, выравнивания поверхности и заделки трещин.
В целом керамогранит является современным и высококачественным материалом, который позволяет сделать фасады красивыми и прочными. Устанавливаемая на керамогранит для фасада цена достаточно высокая. Тем не менее, данный материал быстро окупается и позволяет избежать необходимости в ремонте на протяжении многих лет.
Конструктивные особенности основных узлов
Крепление кронштейна к несущей стене
С помощью кронштейнов основная часть каркаса навесного фасада – направляющие рейки – крепится к несущей стене. Вот почему к прочности данного узла предъявляются повышенные требования.Особенности данного узла следующие:
- Для закрепления кронштейна на несущей стене используется анкерный дюбель.
- При креплении в плотные стеновые ограждения (бетон, полнотелый кирпич и т.д.) рекомендуется применение анкерных дюбелей с металлической гильзой. Для рыхлых материалов, таких как ракушечник или саманный кирпич, предпочтительно использование пластиковых гильз.
Дюбель с металлической гильзой
- Между стеной и опорной частью кронштейна устанавливается паронитовая прокладка.
- В зависимости от типа фасадной системы все кронштейны либо крепятся по одной схеме, либо же делятся на несущие и опорные.
- Несущий кронштейн принимает как ветровую нагрузку, так и вертикальную, а опорный – только ветровую. Как правило, для фиксации опорного кронштейна необходим один анкер, а для несущего – два и более. Более подробно способ крепления описывает инструкция той фасадной системы, которую вы выберете для установки.
На фото в данной статье представлена типовая схема данного узла. Крепление кронштейна
Крепление направляющих планок к кронштейнам
Следующий по значимости узел – это узел крепления направляющих реек фасадной системы к кронштейнам. В качестве направляющих в навесных фасадах используются вертикальные и горизонтальные металлические профили. Шаг направляющих определяется габаритами и весом облицовочных материалов. К примеру, вентилируемый фасад из керамогранитных плиток монтируется на каркас с шагом, соответствующим размеру самой плитки – как правило, 600 мм. Вариант крепления направляющей Для крепления направляющей к кронштейну используются либо заклепки, либо (реже) – винтовые крепления. Для крепления чаще всего в кронштейне проделывается овальное отверстие – так направляющая получает относительную свободу при температурной деформации. Технологию сборки каркаса на кронштейнах вы можете изучить с помощью видео инструкций.
Оконные и дверные откосы

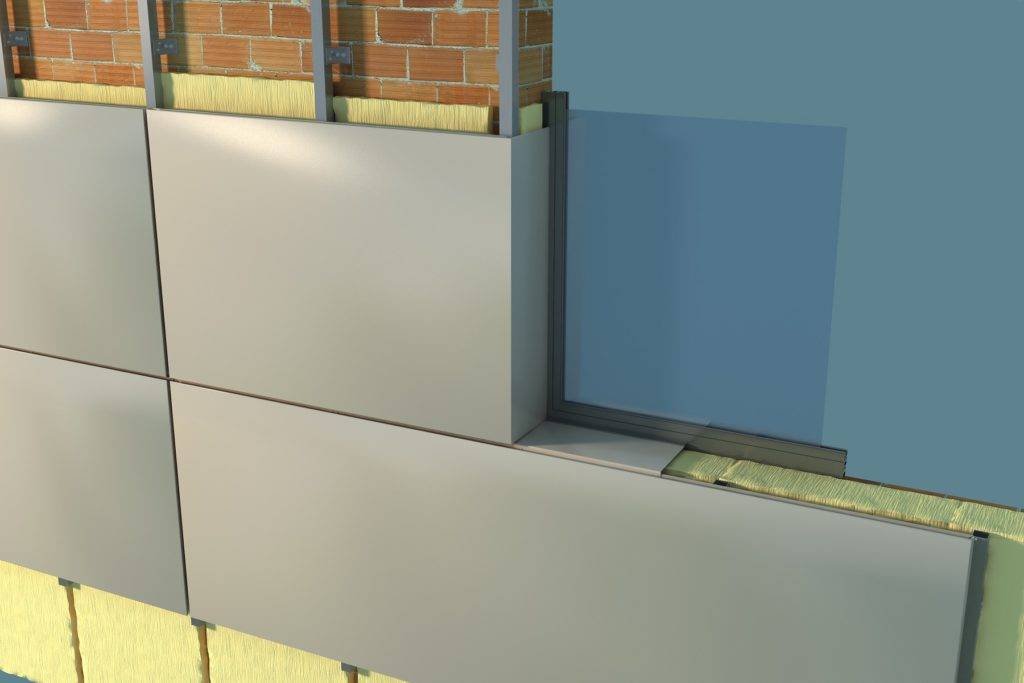

Оконные и дверные откосы представляют собой обрамление оконных и дверных проемов. Различают верхние и боковые откосы, в то время как нижний откос носит название водоотлива.Узел верхнего откоса навесного фасада является звеном, которое наряду с противопожарной отсечкой определяет общую пожарную безопасность всей конструкции.Для предотвращения попадания огня внутрь фасада при возгорании внутри помещения в узле откоса монтируется так называемый противопожарный короб:
- Противопожарный короб в разных фасадных системах может быть выполнен как единой конструкцией, так и в виде сборных элементов.
- Во внутреннюю полость противопожарного короба укладывается минеральная вата или вкладыш из другого негорючего материала.
- Противопожарный короб жестко крепится к стенам с помощью металлических анкеров.
Нижний узел – отлив – также должен быть спроектирован очень тщательно. Связано это с тем, что именно нижний узел обеспечивает доступ воздуха внутрь вентилируемого фасада. Чертеж узла водоотлива
Углы здания, цоколь и парапет
Внутренние и внешние углы навесного фасада, как правило, монтируются с использованием специальных угловых стоек и элементов облицовки. Если же подобные элементы отсутствуют, то угол, как правило, перекрывается металлическим нащельником. Цоколь и парапет представляют собой достаточно сложные для проектирования узлы навесного фасада. Связано это, в первую очередь, с необходимостью размещения на цоколе и парапете вытяжных и приточных отверстий. Цокольная часть фасада
Противопожарная отсечка
Еще один узел, который следует упомянуть – это противопожарная отсечка:
- Противопожарная отсечка – это металлическая пластина (цельная или перфорированная), которая монтируется в зазоре фасада по периметру здания.
- Главная задача отсечки — предотвращение распространения горения ветрозащитной пленки внутри фасада.
- Отсечка устанавливается на кронштейны с помощью заклепок. Если используется цельнометаллическая отсечка, то она монтируется таким образом, чтобы не препятствовать свободной вентиляции фасада.
Схема установки отсечек в системе ALUCOM Несмотря на всю сложность при проектировке, основные узлы навесных вентилируемых фасадов разработаны таким образом, чтобы дать возможность собрать фасад своими руками. И пусть простой такую задачу не назовешь – но при должном уровне подготовки она вполне реализуема!
Технология вентилируемого фасада
Для начала немного теории.
Схема вентилируемого фасада
- Несущая стена;
- Теплоизоляционный слой;
- Ветрозащита. С помощью неё должны быть защищены торцевые поверхности от продольной фильтрации воздуха (продольные потоки воздуха, которые остужают стену). Но главным местом утечки тепла может стать место неплотного прилегания утеплителя к стене. Ветер будет попадать сразу под утеплитель и остужать стену. Поэтому нужно тщательно крепить каждый лист теплоизоляции к стене на дюбели-зонтики, и делать это нужно на ровную стену. У минеральной ваты тут преимущество перед пенополистиролом, она может обходить небольшие выступы на стене, и более плотно прилегать. Щель в 0,5 см под утеплителем снижает теплозащиту стены на 60%.
- Кронштейны для крепления наружной облицовки;
- Облицовка — защищает теплоизоляцию от климатических воздействий (дождя, ветра, снега и солнечных лучей), а также создаёт архитектурный облик здания. Это может быть керамогранит фасадный, фиброцементная панель, композитная панель, металлокассеты из оцинкованной стали или алюминиевых листов. Под облицовкой обязательно должен оставаться зазор для вентиляции и удаления влаги из стены.
Чтобы понять, как устроен вентилируемый фасад, представьте, что на улице температура воздуха -20, а внутри дома +20 градусов. Из-за разности температур образуется тепловой поток, который направлен от нагретой точки стены к холодной (то есть в сторону улицы). Проходя через стену, тепловой поток нагревает материалы в разной степени. Чем ближе к наружной поверхности, тем ниже температура материала. Если вентилируемый фасад был спроектирован правильно, на наружной поверхности теплоизоляции температура будет на 1—3 градуса теплее, чем температура воздуха на улице.
Холодный уличный воздух, соприкасаясь с поверхностью утеплителя, нагревается и поднимается наверх. За счёт этого создаётся непрерывный воздушный поток под облицовкой скоростью 0,5 м/с. Приток нового воздуха под облицовку происходит за счёт зазоров между керамогранитом и внизу конструкции. Через верхние щели воздух выходит наружу.
Кронштейны также участвуют в процессе теплообмена. Чем больше тепла через них проходит, тем толще слой теплоизоляции нужен для компенсации этих потерь. На практике через кронштейны теряется от 10 до 50% тепла. Это значит, что слой теплоизоляции должен быть увеличен на 10—50%.
Летом же наоборот, при температуре воздуха +10 градусов, поверхность облицовки может нагреваться на солнце до +40. За счёт вентилируемого слоя наружная поверхность теплоизоляции будет иметь температуру около 14 градусов. Поэтому такая технология обеспечит тепло зимой и прохладу летом.
Подробнее об основах теплофизики и правилах монтажа теплоизоляции смотрите в учебном видео от компании Ursa:
Преимущества и недостатки керамогранита для фасадов
Облицовка фасада керамогранитом придает всему зданию современный и красивый облик, защищает его от воздействия погодных условий, а также решает ряд технических задач. Керамогранит в качестве материала для отделки зданий имеет несколько важных преимуществ:
- обеспечивает защиту стен фасада от разрушительных процессов за счет того, что противостоит перепадам температур, воздействию влаги и т.д. при условии качественного монтажа;
- благодаря долговечности и высокой прочности такая отделка значительно сокращает расходы на эксплуатацию здания, поскольку не нуждается в частом ремонте;
- преображает внешний облик всего здания за счет широкого выбора видов материала, расцветки, возможности комбинировать цвета, текстуры и размеры материала и т.д.;
- создается дополнительная теплоизоляционная система, которая сохраняет тепло внутри помещения зимой и отталкивает его от стен в летнее время, поэтому в зданиях, облицованных керамогранитом, зимой тепло, а летом — прохладно.
Наилучшего качества теплоизоляции можно добиться, если создать навесной вентилируемый фасад;
- осуществлять монтаж можно в любое время года;
- имеет высокую пожароустойчивость;
- не выцветает и не деформируется, износостойкий;
- такая отделка относится к экологичным материалам.
Наряду с преимуществами, керамогранит для фасада имеет и недостатки, к которым относятся относительно высокая стоимость материала, сложность транспортировки и монтажа ввиду большого веса. Тем не менее, эти недостатки с лихвой перекрываются преимуществами материала, ведь даже большие затраты на его покупку окупят себя очень быстро.
Подготовительный этап
При возведении вентилируемого фасада следует выполнить подготовительные работы в определенном порядке. Это зафиксировано в требованиях к организации строительного производства санитарно-эпидемиологической службы. Подготовительный этап включает в себя следующее:
- обозначение границы строительных работ по всему периметру здания на расстоянии трех метров от стены;
- размещение на участке всех необходимых для отделочных работ инструментов;
- организация места для проведения работ, связанных с установкой и сборкой каркасной конструкции.
Такой порядок является актуальным для облицовки многоэтажных зданий, но их необходимо придерживаться и при обустройстве фасада одноэтажных домов. Это послужит гарантом безопасности при форс-мажорных ситуациях.
Монтаж вентилируемого фасада
Установка керамогранита на фасад открытым способом регламентируется положениями СНиП №3-01-85 и производится в несколько этапов:
- Подготовка поверхности стены;
- Установка крепежей каркаса;
- Монтаж теплоизоляционного слоя и гидроизоляции;
- Сборка несущего каркаса;
- Монтаж облицовочной плитки.
Подготовка стены
Прежде всего, следует оценить состояние поверхности стены – она должна быть относительно ровной, без явных бугров и впадин. Незначительные перепады от вертикали можно нивелировать при помощи свободного хода крепёжных элементов, предусмотренного конструкцией. Большие изъяны нужно будет исправлять при помощи штукатурных работ.
Следующим шагом производится разметка поверхности, которую наносят в зависимости от проекта фасада. Стена маркируется под крепежи, на которые в дальнейшем будут устанавливаться направляющие профили.
Первый способ разметки можно увидеть на следующем видео:
Второй способ разметки предусматривает импользование лазерных уровней, имеющих и вертикальную, и горизонтальную настройку. Работа начинается с самого низа стены: при помощи уровня намечается стартовая линия, идущая вдоль земли. Таким же образом, с шагом равным высоте выбранной керамогранитной плитки, горизонтальными линиями размечается вся стена.
Далее, через промежутки, соответствующие ширине выбранных облицовочных плит, делаются отметки – на пересечении горизонтальных и вертикальных линий и будут располагаться каркасные крепежи.
Установка кронштейнов
Монтировать кронштейны следует при помощи перфоратора и анкерных болтов
Особое внимание при следует уделять вылету кронштейна – он зависит от толщины слоя утеплителя (см. ниже)
Необходимо чтобы после монтажа каркасных профилей и облицовочных плит, между стеной и теплоизоляцией остался вентиляционный зазор в 3-5 см.
Для компенсации термоусадки (циклов сжатия и расширения под действием перепадов температуры) между кронштейнами и стеной устанавливаются прокладки из паронита или плотной резины.
Различные варианты крепежных кронштейнов производства “Кроспан”
Ремонт фасада
Из всего вышесказанного можно сделать вывод, что фасад из керамогранита отличается долговечностью, хотя возникают ситуации, требующие ремонта такого фасада из-за ошибок при его сборке, стоит выделить каких:
- Не качественные кляммера — как правило оцинкованные и не окрашенные.
- Установка плитки с нарушением (жёсткий стык плиты в теле кляммеров)
- Не правильная разметка кронштейнов
- Экономия на узких направляющих и как следствие — смещение руста плиток.
- Нарушение геометрии здания (ошибка при подборе кронштейна, геометрия плитки, брак)
Особенно это происходит, если крепление производилось не на анкера, а плитку сажали на клей. Но не стоит отчаиваться, ведь такой фасад ремонт пригоден и его всегда можно обновить. Это не займет много времени. Так же, минуя ремонт, можно обновить декор фасада, используя замену лишь части плиток.
Услуги компании Оптима Фасад
- Проведение натурных испытаний крепежа
- Геодезия и привязка фасада (2D развёртки, 3D модель)
- Изготовление облицовочных материалов
- Производство систем вентилируемых фасадов
- Монтажные работы
- Шеф-монтаж
- Проект фасада ППР
- Проект фасада АСР
- Изготовление корзин перфорированных
- Лазерная резка, фрезеровка, вальцовка
- Изготовление доборных элементов системы
- Реализация утеплителя и теплоизоляции
Опыт работы на фасадном рынке более 10 лет, позволяет нам оптимизировать работу для осуществления любой сложной задачи в сжатые сроки. Мы предлагаем только взвешенные решения и несём ответственность за разработанный проект нашей компанией.
Стоимость вентфасада из керамогранита
Финальная стоимость устройства вентилируемого фасада из керамогранита зависит от множества факторов — марки и коллекции выбранной плитки, конфигурации здания и его размеров, плотности окружающей застройки, климата, погодных условий и пр.
Важно понимать, что керамогранит для вентилируемого фасада — это не самый бюджетный вариант, поэтому вентфасад с использованием этого материала дешевым быть не может. И даже если цена керамогранитного материала составляет 500—700 рублей за м2, стоимость готового проекта будет в несколько раз выше, т
к. большую часть расходов составляют монтаж и закупка конструктивных элементов.
| № | Наименование | Ед. измерения | Цена, руб. |
| 1 | Проектные работы и разработка рабочий документации | м2 | 150 |
| 2 | Минеральный утеплитель Изорог + 7% на раскрой | м2 | 320 |
| 3 | Дюбель крепления утеплителя | м2 | 32 |
| 4 | Облицовочный материал(керамогранит Эстима) + 7% на раскрой | м2 | 650 |
| 5 | Подсистема огрунтованная Волна | м2 | 657 |
| 6 | Крепёж подсистемы (анкера, дюбеля, заклепки) | м2 | 45 |
| 7 | Пожарные отсечки из оцинкованной стали 100 мм х 100 мм | м.п. | 100 |
| 8 | Откосы, оливы из оцинкованной стали 0,45 мм с полимерным покрытием | м.п. | 370 |
| 9 | Под конструкция для парапета(угол 40х60мм, огрунтованный, 1,2 мм) | м.п. | 150 |
| 10 | Парапет кровли из оцинкованной стали 0,7 мм с полимерным покрытием | м.п. | 590 |
| 11 | Средства подмащивания (леса) | м2 | 120 |
| 12 | Доставка материалов | м2 | 47 |
| 13 | Сборка строительных лисов | м2 | 80 |
| 15 | Разметка/монтаж кронштейнов подсистемы | м2 | 560 |
| 16 | Монтаж минеральных плит утеплителя | м2 | 250 |
| 17 | Монтаж пожарных отсечек | м.п. | 100 |
| 18 | Монтаж оконных витражных отливов, откосов | м.п. | 310 |
| 19 | Монтаж керамогранита 600х600 мм | м2 | 520 |
| 20 | Установка подсистемы для парапета | м.п. | 290 |
| 21 | Установка парапетной крышки и герметизация швов | м.п. | 420 |
| 22 | Уборка строительного мусора | м2 | 70 |
Виды керамического гранита
Существует много видов керамического гранита:
- матовый керамический гранит имеет более необработанный, первозданный вид, больше похож на натуральный камень. Его изготавливают путем обжога без дальнейшей обработки;
- полированный керамический гранит изготавливают путем ровной спилковки необработанной поверхности. Благодаря этому его цвет более глубокий и он имеет естественный блеск. После того, как сделан монтаж фасада из керамогранита такого вида, он нуждается в тщательном уходе;
- полуполированный керамический гранит изготавливается путем частичного высечения неровной поверхности. В результате этого плитка имеет очень привлекательный вид, так как естественные необработанные участки чередуются с блестящими полированными. Это выглядит очень необычно и эффектно.
- керамический гранит, что обрабатывается специальными минеральными веществами еще до начала обжигания. После этого плитка приобретает более «мягкий вид».
Благодаря своей разнообразности при помощи плитки производится не только отделка фасадов керамогранитом, но и ведутся для отделочных работы внутри помещений. Так, например, она часто применяется для пола
Выбирая плитку из керамического гранита для внутренних работ, следует обратить особое внимание на наличие или отсутствие противоскользящего эффекта
Исправление возможных ошибок
Для того чтобы эксплуатация фасада была приятной и долговременной, важно избежать распространенных ошибок
- Монтаж подсистемы при отрицательной температуре, что приводит к ослаблению крепежей, потере подсистемой прочности.
- Отказ от компенсационной подкладки при установке кронштейнов становится причиной их постепенного ослабления в связи со сжатием и растяжением материала при колебаниях температуры.
- При монтаже утеплителя в несколько слоев совпадение швов теплоизоляционных листов, что может обернуться снижением теплоэффективности фасада по причине образования мостиков холода.
- Чрезмерно близкая фиксация кляммеров, из-за чего керамогранит слишком плотно входит в крепежи. При нагревании это становится причиной возрастающего внутреннего напряжения системы и увеличения размеров плиты. Это может стать даже причиной ее разрыва.
Способы облицовки
Отделка цоколя керамогранитом осуществляется с помощью плиточного клея, который способен выдерживать жесткие воздействия внешней среды.
Применить такой вид отделки для наружных работ можно двумя различными способами:
- монтаж керамогранита на клей;
- монтаж керамогранита в составе вентилируемого фасада.
С первым способом все понятно. Технология уже отработана годами и не представляет особой сложности для выполнения даже своими руками.
Монтаж можно проводить только при таком температурном режиме окружающей среды, при котором производство работ разрешает инструкция по применению этой клеевой смеси.
Вторым способом является использование керамогранита при монтаже вентилируемого фасада. Этот способ приобретает все большую популярность, так как он подразумевает дополнительную систему защиты и утепления здания.
На практике зачастую совмещаются оба эти способа. Цоколь дома отделывают обычным способом, закрепляя плитки на клей, а верхнюю часть отделывают по технологии вентилируемого фасада.
Варианты облицовки фасадов керамогранитом
Монтаж керамогранита производится двумя способами. Первый состоит в креплении плит на клей. При применении второго способа создается вентилируемый фасад из керамогранита.
Технология крепления керамогранита с использованием клеевых составов на внешние стены здания схожа с той, которая применяется при внутренней отделке помещений. Необходимо серьезно подойти к выбору клея, ведь он должен быть устойчивым к особенностям климатических условий, температурам — как высоким, так и низким, а также влаги. Такой способ чаще всего используется как отделка цокольных этажей. При этом предъявляются высокие требования к качеству поверхности стен — они должны быть сухими, ровными.
Вентилируемый фасад из керамогранита применяется для облицовки внешних стен здания. Он выполняет не только декоративную и защитную функции, но и обеспечивает дополнительное утепление. Устройство вентфасада включает в себя использование специальной системы держателей.
Сначала крепятся кронштейны, а затем выполняется монтаж утеплителя и ветрозащитной мембраны. Последняя не является обязательным элементом только в том случае, если в качестве утеплителя используются кашированные минераловатные плиты. Технология вентфасада предусматривает необходимость оставлять между утеплителем и керамогранитом зазор в 40-60 мм, требуемого для циркуляции воздушных потоков.
Важно знать
При монтаже системы с применением керамогранита в качестве облицовки, многие монтажники предпочитают использовать именно оцинкованные, горизонтально-вертикальные системы, так как по такой системе проще выставлять плитку.
Конструкция вентфасада состоит из каркаса, который крепится к поверхности стен. Для офисных зданий и многоэтажных домов в качестве каркаса используют металлические профили, а вот для деревянных домов зачастую применяют обрешетку из бруса. На каркас к ранее установленным кронштейнам с помощью кляммеров крепятся плиты керамогранита двумя способами: видимым (открытым), при котором фиксаторы выступают за края керамогранитных плит, и скрытым — система крепежных элементов не видна за плитами.
Устройство вентфасада не представляет сложности, поэтому осуществить его монтаж можно самостоятельно. Тем не менее, конструкция будет прочнее, если ее создание будет проходить под контролем специалиста.
Отделка керамогранитом придаст фасаду зданию современный архитектурный облик, позволит визуально увеличить его размеры. Несмотря на дороговизну материала (600-1200р за м2.), существенные затраты на его монтаж, керамический гранит вместе с тем позволяет значительно сократить расходы на обслуживание здания, поскольку обеспечивает высокую тепло-, шумоизоляцию и является одним из самых долговечных отделочных материалов а так же за счет утепления фасада происходит экономия на обогреве помещения, то есть такой фасад является энергосберегающим.
Кроме того, отделка фасадов из керамогранитных плит обладает высокими износоустойчивыми и антивандальными свойствами.
Самостоятельное изготовление фасадной плитки и креплений
Может ли быть изготовлена декоративная фасадная плитка своими руками и крепления под нее? Конечно, да. В предыдущих материалах на сайте уже рассказывалось о том, как можно изготовить искусственный камень своими руками. Технология же производства фасадной плитки самостоятельно будет примерно такой же.
Технология производства плитки для наружных работ будет раскрыта в следующих материалах на сайте, а вот как будет монтироваться самодельная фасадная плитка с металлическими креплениями, можно ознакомиться прямо сейчас.
На схеме представлена фасадная плитка с металлическими креплениями, скомпонованная с утеплителем, и закрепленная на наружной стене дома — таким будет общий «пирог» стены:
Как видите, используются именно кляммеры, а можно использовать их самодельное подобие, но только не саморезы. Почему? Потому что такая фасадная плитка на саморезах не сможет нормально держаться на стене, будь даже саморезы с широкими шляпками. Не выдержит сам материал облицовочных панелей.
Технология обустройства вентилируемых фасадов позволяет реализовать защиту фасада здания и его утепление, предотвращая при этом разрушения несущей стены вследствие воздействия влаги и перепада температур. Ключевой особенностью вентфасада является наличие воздушного зазора.
Конструктивно устройство вентфасада можно представить в виде пирога, состоящего из трех слоев: несущая система профилей (каркас), теплоизоляционный материал и защитный экран (облицовочный материал).
Вентилируемый фасад из керамогранита — облицовка цоколя частного дома
Система вентилированного фасада позволяет использовать разнообразные облицовочные материалы от винилового сайдинга до металлических кассет. Одним из современных материалов, который часто можно встретить на фасадах зданий, является керамический гранит (керамогранит).
Облицовка фасада керамогранитом
Керамогранит для фасада – негорючий облицовочный материал в виде плит или панелей, который придаёт зданию законченный вид. И каким бы он ни был, назначение у отделочного материала одно — защитить наружные стены сооружения и сохранить зданию современный привлекательный вид на долгие годы. В современном мире существует огромный ассортимент материалов для внешней отделки поверхностей, однако для фасада в практике применяется следующие варианты керамогранита, которые мы детально рассмотрим в этой статье и вот почему:
Нужно понимать важность правильного подбора не только толщины и фактур керамогранита для фасада, а правильно подобрать удельный вес и технологию по типу крепления, ведь бывает разный тип крепления скрытого или открытого монтажа плитки на вертикальную подсистему, горизонтально-вертикальный называемый перекрёстным креплением или межэтажный вариант его установки на кляммера или планки под пропильный тип установки
Технология монтажа вентилируемого фасада из керамогранита
Организация предварительных работ
Порядок проведения организационно-подготовительных работ утвержден законодательно, их необходимо провести для обеспечения безопасности рабочих и жильцов.
При организации работ по монтажу вентилируемого фасада из керамогранита следует:
- указать границы опасной зоны – 3 метра от стен здания;
- на указанном участке приготовить необходимые материалы и оборудование, а также определить место для сборочных работ. Если в качестве утеплителя используется минеральная вата, то следует приготовить строительные поддоны во избежание впитывания влаги от земли;
- в случае сложных погодных условий (сильного ветра либо низких температур) монтажные работы следует отложить.
Этапы монтажа вентилируемых фасадов
Можно выделить следующие этапы монтажных работ:
- Необходимо взять рабочий проект вентилируемого фасада и произвести тщательное обследование здания с помощью нивелира или отвеса для выявления отклонений по горизонтали и вертикали, после чего пометить изменения на чертежах для пересчета дополнительной высоты и соответственно расхода материала. Рекомендуется сделать на бумаге схематическую раскладку плитки по стене. Расчет количества плит керамогранита производят, исходя из общей площади стен, учитывая швы между плитками, а также расстояние на температурное расширение материалов.
- Выполнение разметки для крепления кронштейнов – наносится согласно проекту строительства. Сначала размечают нижние горизонтальные линии, а также вертикальные боковые. Далее с помощью рулетки и лазерного уровня отмечаются места крепления кронштейнов.
- Согласно разметке при помощи специальных пластиковых анкеров (со стальными или полиамидными сердечниками) выполняется монтирование кронштейнов:
- с помощью перфоратора сверлятся отверстия в стенах;
- в них укладываются паронитовые прокладки;
- производится установка несущих элементов (с помощью шуруповерта вкручиваются шурупы в анкеры).
Важно соблюдать сторону загиба согласно проекту, чтобы впоследствии не сместилась вертикальная ось. При монтаже кронштейнов необходимо подкладывать под них к стене терморазрывную пластину из паронита
Фиксация крепления осуществляется с помощью шайбы из алюминия
Шляпку анкера во избежание коррозии окрашивают краской
Фиксация крепления осуществляется с помощью шайбы из алюминия. Шляпку анкера во избежание коррозии окрашивают краской.
- После закрепления кронштейнов производится укладка утеплителя. Для герметичной термоизоляции используется ветрозащитная пленка – при этом требуется, чтобы ее слои перекрывали друг друга не менее чем на 10 см. Необходимую форму утеплителю можно придать с помощью ножниц либо ножа. Монтаж утеплителя начинается с нижнего ряда, крепление осуществляется на цоколь или профиль, а дальше утепляющие плиты крепятся между собой, вплотную друг к другу в шахматном порядке. Между облицовкой и утеплителем должна быть воздушная прослойка от 50 мм.
- Далее необходимо установить вертикальные направляющие профили:
- в выемки опорных кронштейнов вставляются профили и закрепляются при помощи заклепок. Необходимо предусмотреть температурное расширение материала – оставить в местах крепления зазоры;
- согласно требованиям противопожарной безопасности необходимо установить противопожарные отсечки.
- Монтаж облицовки вентилируемого фасада осуществляется следующим образом:
установка фасадных кассет — проводится сборка и крепление к профилям кляммеров;
монтирование облицовочной керамогранитной плитки.
Облицовка фасада здания керамогранитной плиткой может осуществляться двумя способами:
- монтажом с видимыми швами — с помощью крепежных элементов – шурупов, заклепок, кляммеров. В навесном вентилируемом фасаде из керамогранита плитка крепится на профиль, окрашенный для максимальной незаметности швов в тон плитки;
- бесшовным способом – в этом случае плитка крепится «невидимым» методом с внутренней стороны. Механические методы подразумевают закрепление плитки с внутренней стороны фасада с помощью дюбелей или штифтов. Для небольшой плитки (60х60 и меньше) применяется метод приклеивания облицовочного материала с помощью специального клея на вертикальный профиль (в этом случае плитку можно будет демонтировать, только разбив). Существует также комбинированный метод крепления, сочетающий механическое крепление облицовочной плитки в двух точках и применение клея.
Бесшовное крепление обходится дороже видимого, поэтому иногда нижний слой облицовки выполняют с помощью «невидимого крепления», а для верхних этажей здания осуществляют отделку с помощью видимых швов – такая уловка позволит снизить расходы.
