Конструктивные особенности основных узлов
Крепление кронштейна к несущей стене
С помощью кронштейнов основная часть каркаса навесного фасада – направляющие рейки – крепится к несущей стене. Вот почему к прочности данного узла предъявляются повышенные требования.Особенности данного узла следующие:
- Для закрепления кронштейна на несущей стене используется анкерный дюбель.
- При креплении в плотные стеновые ограждения (бетон, полнотелый кирпич и т.д.) рекомендуется применение анкерных дюбелей с металлической гильзой. Для рыхлых материалов, таких как ракушечник или саманный кирпич, предпочтительно использование пластиковых гильз.
Дюбель с металлической гильзой
- Между стеной и опорной частью кронштейна устанавливается паронитовая прокладка.
- В зависимости от типа фасадной системы все кронштейны либо крепятся по одной схеме, либо же делятся на несущие и опорные.
- Несущий кронштейн принимает как ветровую нагрузку, так и вертикальную, а опорный – только ветровую. Как правило, для фиксации опорного кронштейна необходим один анкер, а для несущего – два и более. Более подробно способ крепления описывает инструкция той фасадной системы, которую вы выберете для установки.
На фото в данной статье представлена типовая схема данного узла.
Крепление кронштейна
Крепление направляющих планок к кронштейнам
Следующий по значимости узел – это узел крепления направляющих реек фасадной системы к кронштейнам. В качестве направляющих в навесных фасадах используются вертикальные и горизонтальные металлические профили. Шаг направляющих определяется габаритами и весом облицовочных материалов. К примеру, вентилируемый фасад из керамогранитных плиток монтируется на каркас с шагом, соответствующим размеру самой плитки – как правило, 600 мм.
Вариант крепления направляющей Для крепления направляющей к кронштейну используются либо заклепки, либо (реже) – винтовые крепления. Для крепления чаще всего в кронштейне проделывается овальное отверстие – так направляющая получает относительную свободу при температурной деформации. Технологию сборки каркаса на кронштейнах вы можете изучить с помощью видео инструкций.
Оконные и дверные откосы
Оконные и дверные откосы представляют собой обрамление оконных и дверных проемов. Различают верхние и боковые откосы, в то время как нижний откос носит название водоотлива.Узел верхнего откоса навесного фасада является звеном, которое наряду с противопожарной отсечкой определяет общую пожарную безопасность всей конструкции.Для предотвращения попадания огня внутрь фасада при возгорании внутри помещения в узле откоса монтируется так называемый противопожарный короб:
- Противопожарный короб в разных фасадных системах может быть выполнен как единой конструкцией, так и в виде сборных элементов.
- Во внутреннюю полость противопожарного короба укладывается минеральная вата или вкладыш из другого негорючего материала.
- Противопожарный короб жестко крепится к стенам с помощью металлических анкеров.
Нижний узел – отлив – также должен быть спроектирован очень тщательно. Связано это с тем, что именно нижний узел обеспечивает доступ воздуха внутрь вентилируемого фасада.
Чертеж узла водоотлива
Углы здания, цоколь и парапет
Внутренние и внешние углы навесного фасада, как правило, монтируются с использованием специальных угловых стоек и элементов облицовки. Если же подобные элементы отсутствуют, то угол, как правило, перекрывается металлическим нащельником. Цоколь и парапет представляют собой достаточно сложные для проектирования узлы навесного фасада. Связано это, в первую очередь, с необходимостью размещения на цоколе и парапете вытяжных и приточных отверстий.
Цокольная часть фасада
Противопожарная отсечка
Еще один узел, который следует упомянуть – это противопожарная отсечка:
- Противопожарная отсечка – это металлическая пластина (цельная или перфорированная), которая монтируется в зазоре фасада по периметру здания.
- Главная задача отсечки — предотвращение распространения горения ветрозащитной пленки внутри фасада.
- Отсечка устанавливается на кронштейны с помощью заклепок. Если используется цельнометаллическая отсечка, то она монтируется таким образом, чтобы не препятствовать свободной вентиляции фасада.
Схема установки отсечек в системе ALUCOM Несмотря на всю сложность при проектировке, основные узлы навесных вентилируемых фасадов разработаны таким образом, чтобы дать возможность собрать фасад своими руками. И пусть простой такую задачу не назовешь – но при должном уровне подготовки она вполне реализуема!
Узел крепления кронштейна к несущему основанию
Кронштейны применяются для монтажа на стене здания горизонтальных профилей и компенсации неровностей несущей или самонесущей стены. Выполняются из стального, тонколистового, холоднокатаного, горячеоцинкованного проката с защитным цинковым покрытием повышенного или I-го класса толщины, с дополнительным полиэфирным покрытием.
К основанию кронштейны крепятся с помощью анкеров диаметром не менее 8 мм. Диаметр анкеров определяется расчетом. Между стеной и пятой кронштейна устанавливается термоизолирующая прокладка.
Типоразмер и шаг кронштейна назначается в соответствии с проектом Допускается горизонтальное расположение плит утеплителя.
Облицовка вентилируемого фасада натуральным камнем
Натуральный камень дорог и сложен в монтаже. Как правило, полностью фасад им не облицовывают. Более практичная замена ему — камень искусственный, изготовленный на основе цемента.
Материал получают по технологии вибролитья. После заливки состава в гибкую форму смесь уплотняют, затем отправляют в сушильную камеру. В отличие от плитки из натурального камня, эта имеет точную геометрию и стоит дешевле. Прокрашенный по всей толщине, декоративный камень не боится сколов.
Коллекции обширны, и включают не только имитацию горных пород. Большим плюсом этого материала также является относительно небольшой вес. К каменной основе без наружного утепления искусственный камень крепится и на клеевой состав, а вот к деревянной стене — только посредством технологии вентилируемого фасада.
Какие преимущества имеют навесные вентилируемые фасады?
Популярность навесных вентилируемых фасадов объясняется несколькими причинами:
удобством и достаточной простотой проведения монтажных работ;
видовым и цветовым разнообразием материалов для облицовки, что дает оформить экстерьер здания в любом архитектурном стиле;
небольшим весом, что позволяет не создавать дополнительную нагрузку на несущие конструкции дома;
отсутствием «мокрых» процессов и возможностью вести работы в любое время года;
долговечностью – срок эксплуатации в среднем составляет 50 лет, при этом особой необходимости в проведении ремонтных работ не возникает, кроме случаев, требующих замены внешнего декоративного материала, поврежденного в результате механического воздействия или ветровой нагрузки;
простотой ухода – чтобы фасад всегда имел презентабельный вид, его следует просто помыть, например, напором воды из шланга.
Но устройство вентилируемого фасада предоставляет вполне ощутимые преимущества и во время эксплуатации здания:
- если монтаж навесного фасада предусмотрен еще на стадии проектирования, то возможно уменьшение толщины внешних стен, а как следствие: увеличение полезной площади в помещении, уменьшение расходов на строительство, в том числе и на этапе возведения фундамента;
- повышение уровня комфортности за счет создания благоприятного микроклимата, а также улучшения звуко- и теплоизоляционных характеристик стен;
- снижение затрат на эксплуатацию объекта в части отопления, кондиционирования и вентиляции;
- надежная защита металлических конструкций как самой системы, так и дома от коррозии;
- установка навесной конструкции не требует специальной подготовки стен: достаточно лишь устранить серьезные дефекты поверхности и заделать трещины. Специально выравнивать поверхность не требуется, так как корректировку легко выполнить во время установки подсистемы.
Материалы, которые применяются для монтажа, имеют высокую огнестойкость и пожаробезопасны. Самым уязвимым в этой части является утеплитель, но использование изделий на основе минеральной ваты полностью решает проблему.
Устанавливать системы вентилируемых фасадов можно как на вновь возведенных зданиях и при реконструкции старых, для которых это возможность остановить процесс дальнейшего разрушения, особенно от воздействия влаги и других агрессивных факторов.
Конструктивные особенности основных узлов
Крепление кронштейна к несущей стене
С помощью кронштейнов основная часть каркаса навесного фасада – направляющие рейки – крепится к несущей стене. Вот почему к прочности данного узла предъявляются повышенные требования.Особенности данного узла следующие:
- Для закрепления кронштейна на несущей стене используется анкерный дюбель.
- При креплении в плотные стеновые ограждения (бетон, полнотелый кирпич и т.д.) рекомендуется применение анкерных дюбелей с металлической гильзой. Для рыхлых материалов, таких как ракушечник или саманный кирпич, предпочтительно использование пластиковых гильз.
Дюбель с металлической гильзой
- Между стеной и опорной частью кронштейна устанавливается паронитовая прокладка.
- В зависимости от типа фасадной системы все кронштейны либо крепятся по одной схеме, либо же делятся на несущие и опорные.
- Несущий кронштейн принимает как ветровую нагрузку, так и вертикальную, а опорный – только ветровую. Как правило, для фиксации опорного кронштейна необходим один анкер, а для несущего – два и более. Более подробно способ крепления описывает инструкция той фасадной системы, которую вы выберете для установки.
На фото в данной статье представлена типовая схема данного узла. Крепление кронштейна
Крепление направляющих планок к кронштейнам
Следующий по значимости узел – это узел крепления направляющих реек фасадной системы к кронштейнам. В качестве направляющих в навесных фасадах используются вертикальные и горизонтальные металлические профили. Шаг направляющих определяется габаритами и весом облицовочных материалов. К примеру, вентилируемый фасад из керамогранитных плиток монтируется на каркас с шагом, соответствующим размеру самой плитки – как правило, 600 мм. Вариант крепления направляющей Для крепления направляющей к кронштейну используются либо заклепки, либо (реже) – винтовые крепления. Для крепления чаще всего в кронштейне проделывается овальное отверстие – так направляющая получает относительную свободу при температурной деформации. Технологию сборки каркаса на кронштейнах вы можете изучить с помощью видео инструкций.
Оконные и дверные откосы
Оконные и дверные откосы представляют собой обрамление оконных и дверных проемов. Различают верхние и боковые откосы, в то время как нижний откос носит название водоотлива.Узел верхнего откоса навесного фасада является звеном, которое наряду с противопожарной отсечкой определяет общую пожарную безопасность всей конструкции.Для предотвращения попадания огня внутрь фасада при возгорании внутри помещения в узле откоса монтируется так называемый противопожарный короб:
- Противопожарный короб в разных фасадных системах может быть выполнен как единой конструкцией, так и в виде сборных элементов.
- Во внутреннюю полость противопожарного короба укладывается минеральная вата или вкладыш из другого негорючего материала.
- Противопожарный короб жестко крепится к стенам с помощью металлических анкеров.
Нижний узел – отлив – также должен быть спроектирован очень тщательно. Связано это с тем, что именно нижний узел обеспечивает доступ воздуха внутрь вентилируемого фасада. Чертеж узла водоотлива
Углы здания, цоколь и парапет
Внутренние и внешние углы навесного фасада, как правило, монтируются с использованием специальных угловых стоек и элементов облицовки. Если же подобные элементы отсутствуют, то угол, как правило, перекрывается металлическим нащельником. Цоколь и парапет представляют собой достаточно сложные для проектирования узлы навесного фасада. Связано это, в первую очередь, с необходимостью размещения на цоколе и парапете вытяжных и приточных отверстий. Цокольная часть фасада
Противопожарная отсечка
Еще один узел, который следует упомянуть – это противопожарная отсечка:
- Противопожарная отсечка – это металлическая пластина (цельная или перфорированная), которая монтируется в зазоре фасада по периметру здания.
- Главная задача отсечки — предотвращение распространения горения ветрозащитной пленки внутри фасада.
- Отсечка устанавливается на кронштейны с помощью заклепок. Если используется цельнометаллическая отсечка, то она монтируется таким образом, чтобы не препятствовать свободной вентиляции фасада.
Схема установки отсечек в системе ALUCOM Несмотря на всю сложность при проектировке, основные узлы навесных вентилируемых фасадов разработаны таким образом, чтобы дать возможность собрать фасад своими руками. И пусть простой такую задачу не назовешь – но при должном уровне подготовки она вполне реализуема!
Особенности панелей из стекла в частном доме
Еще не так давно стеклянные панели навесного типа оставались деталью систем фасада только в огромных офисных зданиях. Такой фасад выглядит дорого и не интересовал владельцев частных домов. Но все со временем изменяется, и достоянием для общественности стали даже те вещи, которые ранее были недоступны. В этом плане не стало исключением и остекление фасадов – количество навесных производственных панелей растет с каждым годом, технологии производства улучшаются с каждым днем, а стоимость снижается. Идеальное соединение эстетических качеств и высокой функциональности панелей из стекла тоже сыграло свою роль.
Отделка навесных узлов вентилируемого фасада стеклопанелями имеет определенные преимущества, которые определяются исходя из выбранного материала, а именно:
- Защита от воздействия ультрафиолетовых лучей.
- Высокая прочность при видимой хрупкости. Стеклопанели разных видов могут выдерживать различные нагрузки. Так, панели стекла класса А ударостойкие, панели класса Б защищают от взломов, а класс В – это стеклопанели, которые не пробить пулями. Также есть армированные, закаленные и даже ламинированные стеклопанели.
- Декоративность, которая придает зданию атмосферу сказочности, загадки и просто украшает. Поверхности стеклопанелей грунтуют и после окрашивают в любые оттенки, которые могут быть зеркальными, матовыми, прозрачными, а также на них наносят различные рисунки и узоры.
- Большой срок эксплуатации и простота использования.
- Высокая теплоизоляция и звукоизоляция.
- Создание в доме комфортных условий проживания. Такие фасады способны пропускать много света, но при тонировании стекол здание не буде перегреваться и вы не почувствуете перепадов температур.
Но было бы нечестно не отметить, что есть и недостатки:
- Сложность проведения установки.
- Высокая цена на панели, установочные работы и составления проекта фасада.
Стоимость установки стеклопанелей может быть равна до 20% от цены материала. Еще до 30% от суммы вы потратите на дополнительные элементы, которые требуются для облицовки , крепления нижнего ряда панелей, подшивки карниза и установки софитов. При покупке материала узнавайте о том, чтобы в наличии были дополнительные элементы и какая будет общая стоимость покупки.
Облицовка фасада одновременно является и защитной, и декоративной деталью. Системы крепления дат возможность создавать конструкции любой сложности. Самая простая – это фасад из стеклопанелей, которые сделаны из кристаллизированного стекла. Его монтируют на типичный стоечо-ригельный несущий каркас. Сам профиль может быть спрятан за стеклом или же остаться видимым. Помимо классического есть структурная и спайдерная система крепления. Фасад спайдерного или планарного вида – это конструкция с цельностеклянной оболочкой. Воплощение такой технологии в жизнь предполагает крепление по точкам при помощи крепежных элементов из легированной стали.
Структурный, или как его еще называют безрамный стеклофасад – это дорогостоящая и сложная фасадная система с точки зрения воплощения в техническом плане. Предполагается плотное соединение панелей, что придаст дополнительные функции элементов несущей конструкции. В таком фасаде из стекла не используют декоративные элементы, которые предназначены для маскировки элементов крепления. Они не должны ни в коем случае выступать наружу. Такая конструкция будет создавать впечатление монолитности.
Особенности конструкции и применяемые материалы
Для обеспечения надежного крепления основной отделки фасада, подсистема должна соответствовать целому ряду качеств:
- устойчивость к процессам гниения и коррозии;
- высокая способность к статическим и динамическим нагрузкам под воздействием облицовочного материала, ветра, температуры и осадков;

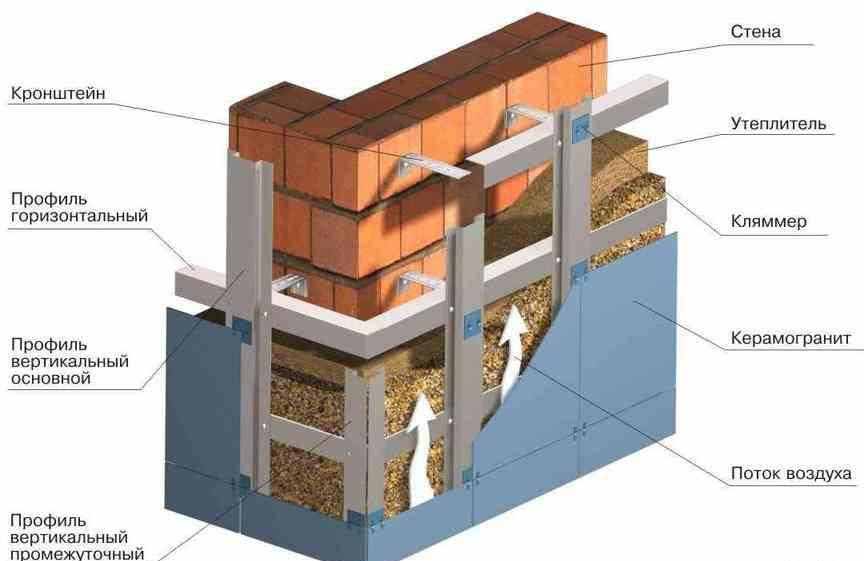

Общая схема устройства каркаса под вентфасад
при помощи подсистемы возможно исправление кривизны и конструктивных недостатков поверхности стен; простота монтажа в сжатые сроки.
Исходя из вышеперечисленных нюансов и материала применяемого для изготовления подсистем вентфасадов, принято выделять несколько типов каркасов. Во многом, данные материалы определяют конечные характеристики несущей обрешетки:
- Оцинкованная сталь – долговечный и надежный материал для создания прочной конструкции. Из всех видов является наиболее доступным и практичным решением. Подсистема на основе оцинкованных элементов абсолютно экологична, пожаробезопасна и имеет высокую температуру плавления. Возможен монтаж вентилируемого фасада из керамогранита и плит из натурального камня.
- Алюминиевые сплавы – прочный материал с высокими антикоррозийными свойствами. В отличие от оцинкованной стали, температура плавления сплавов ниже, что не лучшим образом сказывается на пожаробезопасных свойствах.
Дерево – наиболее дешевый и достаточно прочный материал. Каркас с использование деревянного бруса прост в монтаже и не требует специальных навыков, и оборудования. Главный минус такой конструкции – это подверженность древесины к гниению. Нержавеющая сталь – самый дорогой и долговечной материал для подсистем вентилируемых фасадов. Безвреден, не поддается процессам гниения и коррозии. Срок службы такой подсистемы принято приравнивать к сроку эксплуатации самого здания.
Общие сведения о конструктивных узлах навесного фасада
Нормативные документы
Приступая к анализу основных узлов навесных вентилируемых фасадов, следует отметить, что каждый производитель фасадных систем разрабатывает эти (или аналогичные по назначению) узлы самостоятельно. Но при этом подавляющее большинство производителей ориентируется именно на компоновку узлов, описанную в документе под названием «Рекомендации по проектированию навесных фасадных систем».
Элементы конструкции Немаловажную роль при выборе производителем фасадной системы той или иной конструкции узла имеет и цена комплектующих. Вот почему подходить к выбору конструкции для навесного фасада нужно взвешенно – не всегда наиболее дешевое решение будет оптимальным.
Типовые узлы навесного фасада
Впрочем, как мы уже отмечали выше, типовые узлы навесного фасада остаются одними и теми же — вне зависимости от фасадной системы.Как правило, специалисты выделяют следующие узлы:
- Узел крепления кронштейна к несущей стене;
- Узел крепления направляющих планок к кронштейнам;
- Узел оконного откоса;
- Узел внешнего/внутреннего угла;
- Узел цоколя/парапета;
- Узел установки противопожарной отсечки.
Ниже мы проанализируем особенности конструкции этих узлов. Также следует заметить, что помимо данной статьи в сети широко доступна техническая информация по устройству данных узлов. Так что если вы решили серьезно подойти к вопросу проектировки фасада, то вам достаточно будет задать в поиске запрос «узлы вентилируемого фасада dwg» — и в вашем распоряжении будет достаточное количество чертежей.
Спецификация применяемых изделий и материалов
Поз. № | Обозначение | Наименование | Общий вид | Примечание |
(1) | (2) | (3) | (4) | (5) |
1 | AW 12 | Направляющая L=102 мм АД31Т1 (ГОСТ 4784-97) | ||
3 | AW 14 | Направляющая L=64 мм АД31Т1 (ГОСТ 4784-97) | ||
81 | AW 14/1 | Направляющая L=64 мм АД31Т1 (ГОСТ 4784-97) | ||
24 | AW 11-2 | Кронштейн скользящий (салазка) АД31Т1 (ГОСТ 4784-97) | ||
9 | AW 4 | Профиль алюминиевый АД31Т1 (ГОСТ 4784-97) | ||
10 | AW3 | Профиль алюминиевый АД31Т1 (ГОСТ 4784-97) |
(1) | (2) | (3) | (4) | (5) |
14 | AW 6 | Профиль алюминиевый АД31Т1 (ГОСТ 4784-97) | ||
15 | AW 5 | Профиль алюминиевый АД31Т1 (ГОСТ 4784-97) | ||
70 | AW 15-45A | Кронштейн несущий Н=45 мм L=75 мм АД31Т1 (ГОСТ 4784-97) | Без отв. для | |
71 | AW 15-45 | Кронштейн несущий Н=45 мм L=75 мм АД31Т1 (ГОСТ 4784-97) | ||
72 | AW 15-60A | Кронштейн несущий Н=60 мм L=75 мм АД31Т1 (ГОСТ 4784-97) | Без отв. для | |
73 | AW 15-60 | Кронштейн несущий Н=60 мм L=75 мм АД31Т1 (ГОСТ 4784-97) | ||
74 | AW 13-45А | Кронштейн несущий Н=45 мм L=135 мм АД31Т1 (ГОСТ 4784-97) | Без отв. для | |
75 | AW 13-45 | Кронштейн несущий Н=45 мм L=135 мм АД31Т1 (ГОСТ 4784-97) | ||
76 | AW 19-60A | Кронштейн несущий Н=60 мм L=150 мм АД31Т1 (ГОСТ 4784-97) | Без отв. для |
(1) | (2) | (3) | (4) | (5) |
77 | AW 19-60 | Кронштейн несущий H=60 мм L=150 мм АД31Т1 (ГОСТ 4784-97) | ||
78 | AW 19-90A | Кронейн несущий Н=90 мм L=150 мм АД31Т1 (ГОСТ 4784-97) | Без отв. для | |
79 | AW 19-90 | Кронштейн несущий Н=90 мм L=150 мм АД31Т1 (ГОСТ 4784-97) | ||
80 | AW 23-60 | Кронштейн несущий Н=60 мм L=210 мм АД31Т1 (ГОСТ 4784-97) | ||
81 | AW 23-90 | Кронштейн несущий Н=90 мм L=210 мм АД31Т1 (ГОСТ 4784-97) | ||
82 | AW 23-120 | Кронштейн несущий Н=120 мм L=210 мм АД31Т1 (ГОСТ 4784-97) |
(1) | (2) | (3) | (4) | (5) |
83 | AW 24-60A | Кронштейн несущий H=60 мм L=175 мм АД31Т1 (ГОСТ 4784-97) | ||
84 | AW 24-60 | Кронштейн несущий Н=60 мм L=175 мм АД31Т1 (ГОСТ 4784-97) | ||
85 | ALK 75-45 | Кронштейн несущий Н=45 мм L=75 мм АД31Т1 (ГОСТ 4784-97) | ||
86 | ALK 75-60 | Кронштейн несущий Н=60 мм L=75 мм АД31Т1 (ГОСТ 4784-97) | ||
87 | ALK 95-45 | Кронштейн несущий Н=45 мм L=95 мм АД31Т1 (ГОСТ 4784-97) | ||
88 | ALK 95-60 | Кронштейн несущий Н=60 мм L=95 мм АД31Т1 (ГОСТ 4784-97) | ||
89 | ALK 115-60 | Кронштейн несущий Н=60 мм 1У115 мм АД31Т1 (ГОСТ 4784-97) | ||
90 | ALK 135-60 | Кронштейн несущий Н=60 мм L=135 мм АД31Т1 (ГОСТ 4784-97) | ||
91 | ALK 155-60 | Кронштейн несущий Н=60 мм L=155 мм АД31Т1 (ГОСТ 4784-97) |
(1) | (2) | (3) | (4) | (5) |
92 | ALK 175-60 | Кронштейн несущий H=60 мм L=175 мм АД31Т1 (ГОСТ 4784-97) | ||
93 | ALK 195-60 | Кронштейн несущий Н=60 мм L=195 мм АД31Т1 (ГОСТ 4784-97) | ||
94 | ALK 215-60 | Кронштейн несущий Н=60 мм L=215 мм АД31Т1 (ГОСТ 4784-97) | ||
95 | AUK 170-60 | Удлинитель L=170 мм АД31Т1 (ГОСТ 4784-97) | ||
65 | TP25 | Соединитель угловой Эля кассет труба 25×25×2 | ||
27 | УС 3 | Усилитель угловой диам. ото. 5,2 | ||
45 | AB10 | Алюминиевая шайба для фиксации кронштейна от сдвига диам. отв. 10 АД31Т1 (ГОСТ 4784-97) | ||
40 | Болт, гровер и гайка М8 из коррозионностойкой стали 12×18Н10Т |
(1) | (2) | (3) | (4) | (5) |
28 | Заклепка алюминиевая вытяжная с сердечником из коррозионностойкой стали | |||
60 | Заклепка вытяжная из коррозионностойкой стали | |||
31 | Заглушка декоративная пластиковая | |||
39 | Саморез 4.2×19 с полукруглой головкой и сверлом DIN7504M сталь марки 12×18Н9 | |||
37 | ПП-1 | терморазрывный элемент паронитовый ПОН-Б | ||
37 | ПП-2 | терморазрывный элемент сополимер полипропилена по ГОСТ 26996-86 | ||
54 | Дюпель-фасадный для крепления кронштейнов к несущей | Тип и длина | ||
55 | Дюбель тарельчатый для крепления | Тип и длина | ||
56 | Утеплитель | Тип и толщина | ||
120 | АВ7 | Фиксатор АД31Т1 (ГОСТ 4784-97) |
Оглавление
Спецификация применяемых изделий и материалов
Кронштейн AW 15-45, AW13-45, AW 19-60
Кронштейн AW 24-60, AW 23-60
Кронштейн ALK 75, ALK 95, ALK 115
Кронштейн ALK-135, ALK-155, ALK-175
Кронштейн ALK 195, ALK-215, удлинитель AUK-170
Кронштейн скользяший AW 11-2
Cхема сборки элементов подконструкции и кассет из композитного материала
Порядок монтажа композитных панелей на углу здания
Порядок монтажа композитных панелей
Порядок монтажа композитных панелей и подконструкций
Облицовочные композитные панели кассетного типа и варианты раскроя
Привязка элементов фасада
Узел крепления вертикальной направляющей в кронштейнах
Узел крепления утеплителя
Схема крепления противопожарных отсечек
Узел крепления кронштейна к стене здания
Узел крепления вертикальной направляющей в кронштейнах
Установка композитных панелей кассетного вида
Горизонтальный разрез фасада с облицовочными композитными панелями кассетного типа
Установка композитных панелей шириной более 1500 мм
Узел крепления фасада на наружнем углу здания
Узел крепления фасада на внутреннем углу здания
Узел примыкания фасада к оконному проему нижнее
Узел примыкания фасада с воздушным зазором к парапету
Узел примыкания фасада с воздушным зазором к карнизу
Узел примыкания фасада с воздушным зазором к цоколю
Схема установки преград с применением утеплителя на углах здания (минераловатные плиты)
ИНСТРУКЦИЯ по монтажу навесного вентилируемого фасада системы “АLUСОМ”
Вентфасад из композитных панелей технические решения
Альбомы технических решений (чертежи DWG, PDF) для навесных и штукатурных фасадных систем .
| 11,6 Мб | Альбом технических решений штукатурных фасадных систем Thermomax(dwg) | |
| 11,2 Мб | Альбом технических решений штукатурных фасадных систем Thermomax(pdf) | |
| 10,9 Мб | Альбом технических решений штукатурных фасадных систем Thermomax-E(dwg) | |
| 17,2 Мб | Альбом технических решений штукатурных фасадных систем Thermomax-E(pdf) | |
| 5,4 Мб | Альбом технических решений навесной фасадной системы «Thermomax-V»-10 (dwg) | |
| 7,1 Мб | Альбом технических решений навесной фасадной системы «Thermomax-V»-10 (pdf) | |
| 2,1 Мб | Альбом технических решений навесной фасадной системы «Thermomax-V»-20 (dwg) | |
| 5,1 Мб | Альбом технических решений навесной фасадной системы «Thermomax-V»-20 (pdf) | |
| 4,7 Мб | Технологическая карта на проведение работ по капитальному ремонту фасадов панельных домов |
Вы можете заказать необходимую информацию
Конструкция системы с воздушным зазором
Вентилируемый фасад – это относительно новая технология, которая получает все большее распространение. Необходимость использования данной технологии обусловлена рядом проблем, с которыми часто сталкиваются владельцы частных и многоквартирных домов. Очень часто в несущих стенах образуется влага, как результат жизнедеятельность внутри жилых помещений. Готовка пищи и уборки способствуют тому, что внутри стен накапливается влага. Под воздействием разницы температур происходит испарение. Подобные условия приводят к увеличению концентрации пара внутри стен. Когда пар превращается в воду, он начинает негативно влиять на отделочный материал, который может разрушаться под воздействием влаги и сырости. Принцип навесного вентфасада прост: его суть сводится к удалению излишек влаги. Благодаря специальному воздушному зазору воздух легко может циркулировать внутри стен. Непрерывная естественная вентиляция исключает вероятность появления проблем.
Схематично вентфасад состоит из таких ключевых компонентов:
- несущее основание;
- подконструкция;
- слой звукоизоляции;
- слой теплоизоляции;
- паропроницаемая мембрана;
- вентилируемый зазор;
- декоративная отделка.
Всякий компонент призван исполнять свою конкретную функцию.
Общие сведения о конструктивных узлах навесного фасада
Нормативные документы
Приступая к анализу основных узлов навесных вентилируемых фасадов, следует отметить, что каждый производитель фасадных систем разрабатывает эти (или аналогичные по назначению) узлы самостоятельно. Но при этом подавляющее большинство производителей ориентируется именно на компоновку узлов, описанную в документе под названием «Рекомендации по проектированию навесных фасадных систем».
Элементы конструкции Немаловажную роль при выборе производителем фасадной системы той или иной конструкции узла имеет и цена комплектующих. Вот почему подходить к выбору конструкции для навесного фасада нужно взвешенно – не всегда наиболее дешевое решение будет оптимальным.
Типовые узлы навесного фасада
Впрочем, как мы уже отмечали выше, типовые узлы навесного фасада остаются одними и теми же — вне зависимости от фасадной системы.Как правило, специалисты выделяют следующие узлы:
- Узел крепления кронштейна к несущей стене;
- Узел крепления направляющих планок к кронштейнам;
- Узел оконного откоса;
- Узел внешнего/внутреннего угла;
- Узел цоколя/парапета;
- Узел установки противопожарной отсечки.
Ниже мы проанализируем особенности конструкции этих узлов. Также следует заметить, что помимо данной статьи в сети широко доступна техническая информация по устройству данных узлов. Так что если вы решили серьезно подойти к вопросу проектировки фасада, то вам достаточно будет задать в поиске запрос «узлы вентилируемого фасада dwg» — и в вашем распоряжении будет достаточное количество чертежей.
Что собой представляет эта фасадная конструкция
Это не что иное, как каркас, на который монтируется отделочный материал. Сам каркас крепится к фасаду дома. Особенность этой технологии заключается в том, что между отделкой и стенами дома образуется воздушный промежуток. Именно воздух свободно циркулирует в этом пространстве, снижая влажность и уменьшая тепловую отдачу здания. Это два важных критерия в условиях современной эксплуатации частных домов и не только.
Хотелось бы отметить, что нередко можно услышать такой термин – вентиляционные фасады
Обратите внимание, это название в корне не верно, потому что неточно отражает суть используемой технологии. Вентилируемый навесной фасад является элементом здания, в котором нет каких-либо приборов, приспособления или оборудования, нагнетающие или удаляющие воздушные массы. Воздух внутри пространства движется по чисто физическим законам
Воздух внутри пространства движется по чисто физическим законам.
Движение воздуха под вентилируемым фасадомИсточник m-strana.ru
