Монтаж фасадных кассет – технология крепежа
На практике доказано, что фасад из металлокассет отличается
целостностью комплектующих частей и предполагает прекрасную облицовку
поверхности всего здания. Разнообразны и детали крепежа – от костылей, уголков и
откосов до наличников, нащельников и профилей. Благодаря такому арсеналу
крепежного материала получается замечательный конечный результат.
Монтаж фасадных кассет осуществляется двумя способами.
Первый – это видимый крепеж, подразумевающий крепление элементов с отогнутыми боковыми
поверхностями, в которых имеются отверстия. Они присоединяются к панели при
помощи шляпного профиля саморезов. Это более простой способ. И второй
антивандальный – это скрытый крепеж, для которого используются кассеты модернизированной
конструкции (как правило, используют для наружной облицовки фасада дома).
Монтаж вентилируемых фасадов
Вертикальный профиль удерживают кронштейны. Кронштейны в свою очередь закреплены специально подобранным анкером через термопрокладку к наружной стене.
Как определить какого выноса кронштейн подойдет на конкретный объект
Для начала узнаем толщину утепления. Логично, что вынос кронштейна должен быть больше, чем утеплитель, но вот на сколько? Между облицовкой и утеплением, согласно требованиям разрешительной документации на вентфасады, должен быть расстояние. Это расстояние и есть вентилируемый зазор. Отсюда пошло название «вентилируемый фасад». Вентилируемый зазор различается от типа облицовки, и, обычно, должен быть не менее 40мм. Но для установки композитных кассет достаточно зазора в 30мм. Минимальный зазор чуть меньше, потому что сама конструкция кассеты имеет внутренне пространство. Поэтому, чтобы определить вынос кронштейна, нужно суммировать толщину утепления и минимальный зазор для композита. Разберем на примере. Если утепление 100мм, то кронштейн должен быть не менее 130мм. Если утепление 150мм, то кронштейн должен быть не менее 180мм. Достаточно просто
Важно понимать, что 30мм – это минимальный зазор, он может быть и больше
Также кронштейны разделяются на несущие и опорные. Несущие – от слова «нести», они несут вес конструкции. Только один несущий кронштейн может быть на один профиль. Потому что он закреплен фиксировано, а профиль должен иметь возможность термического расширения.
Опорный кронштейн еще иногда называют «ветровой». Т.е. он работает на отрыв, чтобы ветер не смог вырвать всю конструкцию из стены. Как правило, таких кронштейнов два на пролет. Бывает больше, если необходимо усиление конструкции. Количество опорных кронштейнов определяется расчетом статических нагрузок. Статический расчет производит производитель системы, методика конкретно не определена. Производитель несет вплоть до уголовной ответственности за данные, предоставленные в статическом расчете. Но о этом расчете отдельно поговорим позже.
Опорный кронштейн имеет одно отверстие под анкер. Несущий – три. Несущий нужно крепить в верхнее и нижнее отверстие, либо только в верхнее. Только в верхнее отверстие можно крепиться, если заполнение стены очень хорошее, например, монолит или полнотелый кирпич. Закрепляя в верхнее отверстие, кронштейн своим весом будет давить на нижнюю точку пятки, тем самым компенсируя отсутствие второго нижнего анкера. Но такое решение возможно только по согласованию с производителем системы и после подтверждения пригодности узла Статическим расчетом.
Стальные системы не имеют разбивку на несущий и опорный кронштейн. Каждый кронштейн в оцинкованной системе является несущим. Стальные системы тоже подвержены расширению, но в два раза меньше алюминиевых. Поэтому на стальных системах не предусмотрены компенсаторы термического расширения, и каждый кронштейн может быть закреплен неподвижно. Это проще. Но в алюминиевых системах можно расположить несущий кронштейн в перекрытия, а опорные – по стене. А в оцинкованных системах вес всей конструкции распределяется между каждым кронштейном, следовательно, и нагрузка на анкер, расположенный в заполнении стены будет больше, чем у опорного алюминиевого. К чему я? Да к тому, что бывают ситуации, когда заполнение стены совсем плохое, то крепить классическую оцинкованную систему будет нельзя. Только использовать межэтажную, а она дороже. А алюминиевую систему, за счет отнесения практически всего веса на один несущий кронштейн, который закреплен в перекрытия, использовать можно, не прибегая к более дорогим межэтажным системам. Нюансы, но ситуации бывают разные.
Этапы сборки
Для создания вентилируемого фасада требуется монтаж каркаса, прикрепляемого к зданию анкерами и кронштейнами. К его установке приступают после проверки стен на предполагаемую нагрузку. Она производится путем эксперимента: забиваются два дюбеля, на которые фиксируется фрагмент обрешетки с нагрузкой.
Комплектующие
- Первое, что выполняют на старте монтажа — это разметка стен под кронштейны для обрешетки. Для точности данных стоит воспользоваться лазерным или водным уровнем. Разметка начинается с низа здания, она должна обеспечить строго вертикальную плоскость каркаса. Шаг установки реек зависит от размера металлокассет: если используемые панели имеют длину более 70 см, устанавливаются дополнительные кронштейны. Отверстия под анкера сверлятся перфоратором. Стоит избегать вбивания крепежа в соедительные швы стены, так как кирпичная кладка особенно чувствительна к разрушению. Между кронштейном и поверхностью фасада помещают паронитовую прокладку. Длина анкера для бетонной стены составляет 8 см, если здание сложено из кирпича, потребуется крепеж длиной в 10 см.
- На установленных кронштейнах закрепляются рейки обрешетки, фиксация выполняется винтами.
- Далее укладывается слой утеплителя. Для сохранения пожарной безопасности и снижения потери тепла используются негорючие материалы, к ним относится минеральная вата, экструдированный пенополистирол. Они крепятся к поверхности при помощи специальных дюбелей с круглой массивной шляпкой, их потребуется 5 штук на 1 м 2 .
- Слой утеплителя защищается от проникновения влаги и выветривания специальной ветровой мембраной, ее части устанавливаются с перехлестом и закрепляются саморезами. При необходимости укладывается гидроизоляционное полотно.
- Из шляпного профиля монтируется основная вертикальная обрешетка, его высота обеспечивает пространство для вентиляции фасада. Для установки первого ряда внизу закрепляется стартовый профиль и цокольный отлив.
- Установка металлокассет начинается снизу, от левого угла здания. Перед монтажом снимается защитная пленка с боковых частей. Нижняя часть фасадных панелей защелкивается на стартовой планке, верхняя крепится саморезами. Установка следующих рядов происходит по такому же принципу: низ цепляется за соседнюю панель, а верх фиксируется крепежом. Кассета держится на двух винтах, закрепленных по концам верхней кромки, при необходимости крепление происходит в промежуточных точках.
При открытом способе крепления монтаж металлокассет на каркас можно начинать с любой стороны. Удобная выгнутая форма панелей и прорези для саморезов позволяют быстро осуществить установку облицовки.
Особенности монтажа
Установка фасадных кассет включает монтаж дополнительных аксессуаров, обеспечивающих презентабельный вид облицовки и защиту от влаги. К таким элементам относятся:
- нащельники;
- откосы;
- наличники;
- внешние и внутренние углы;
- костыли.
Схема монтажа металлокассет
Без установки этих деталей конструкция будет иметь незаконченный вид, а также потеряются преимущества кассетной облицовки фасада.
Подбирая толщину панелей для отделки здания, ориентируйтесь не только на рекомендации изготовителя, важно учитывать скорость ветра и погодные условия региона, механические нагрузки на фасад. При неблагоприятных условиях воспользуйтесь материалом большей толщины и выполните прочную обрешетку
Монтаж вентилируемого фасада из металлокассет требует учета всех технологических особенностей и установки обрешетки без малейших перекосов. Такая облицовка защитит стены здания от негативного воздействия на долгие годы, улучшит внешний вид и утепление.
Производство металлокассет
Металлические кассеты изготавливаются из алюминия, оцинкованной стали, либо композитов.
Высокая масса металлического фасада должна учитываться при проектировании – фасад должен выдерживать дополнительную нагрузку.
Легковесным вариантом металлокассет для фасадов являются алюминиевые кассеты. Их низкая масса сочетается с достаточно высокой прочностью, что является явным преимуществом данного вида, но не в лучшую сторону сказывается на цене.
Использование конструкций на основе алюминия значительно снижает вес оказываемый на стены и фасад
Дополнительным преимуществом кассет может являться большая площадь отдельных изделий – это значительно сокращает количество монтажных операций и, как следствие, ускоряет процесс отделки.
Металлокассеты из оцинкованной стали могут быть окрашены в любой цвет – это достигается наличием на поверхности металла полимерного слоя. Широкий ассортимент цветовых решений позволяет использовать огромное разнообразие дизайнерских решений, комбинируя несколько цветов в определенном порядке.
Для изготовления кассет для облицовки многоэтажных зданий, используются материалы российского производства. Роль защитного покрытия выполняет поливинилиденфторид или полиэстер.
Виды

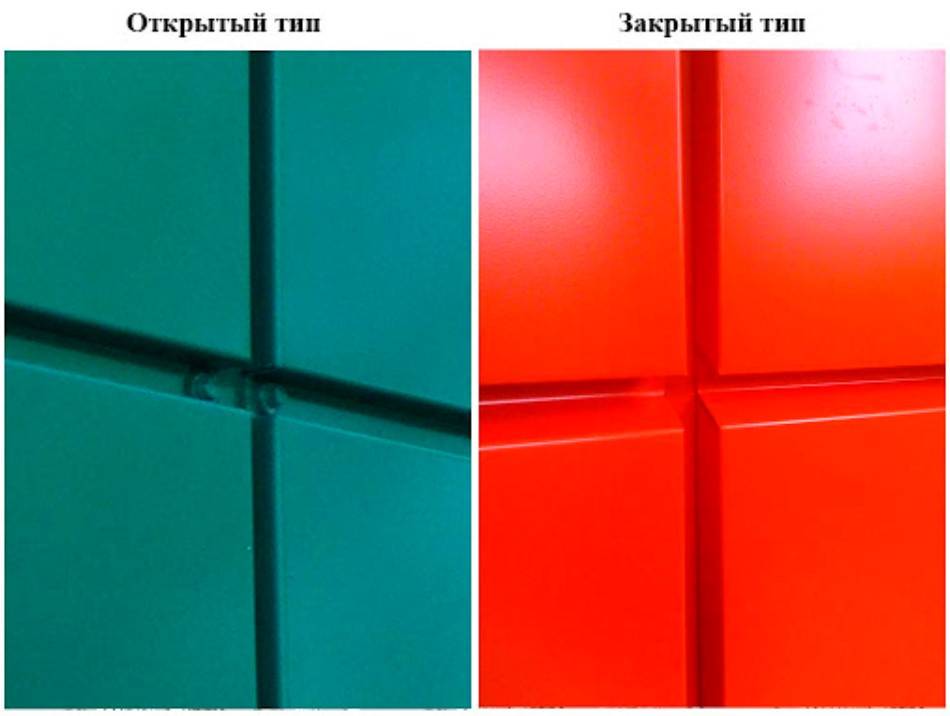

Фасадные кассеты по методу крепления делятся на два типа:
- видимый (открытый), при котором каждая кассета крепится саморезами к несущему каркасу за отогнутые наружу элементы боковых плоскостей;
- скрытый, крепление которого осуществляется посредством состыковки зацепа на кассете с кареткой на вертикальном профиле каркаса.
Кассеты первого типа проще в производстве и удобнее в установке. Их неоспоримый плюс в том, что можно заменять единичные части конструкции без специальных приспособлений, не повреждая соседние модули. Второй тип сложнее в изготовлении – только на листогибочном станке требуется до восьми операций. Их установка также более трудоемкая, но в результате получается практически идеальная поверхность с едва видимыми швами. У данного вида кассет только одна боковая сторона отогнута наружу и снабжена специальной кромкой, с помощью которой происходит сцепление верхнего и нижнего ряда. Такая конструкция усложняет замену отдельных панелей, а иногда делает это невозможным.
Из каких материалов изготавливают изделия
К выбору металла для фасадных кассет следует отнестись внимательно, поскольку он будет определять долговечность службы продукта и трудоемкость его изготовления.
Всего применяют четыре типа материалов для создания фасадных кассет и у каждого из них есть достоинства и недостатки:
- Оцинкованная сталь. Наиболее часто используемый материал. Его плюсы в невысокой цене, привлекательном внешнем виде, защите фасадов от негативных факторов окружающей среды и в покрытиях (оцинковка и полимерная пленка), продлевающих срок его эксплуатации. Минус заключаются в том, что каждые десять лет требуется возобновление защитного слоя на оцинкованной поверхности пластин. Цена от 300 до 700 рублей за м2, в зависимости от толщины стали.
- Нержавеющая сталь. Наиболее долговечный материал, способный находится под воздействием природных факторов в течение длительного времени без потери качества. Основной недостаток кроется в его высокой стоимости. Сюда же можно добавить сложность изготовления, если речь идет о полированных пластинах. В этом случае необходимы дополнительные приспособления и время, чтобы не повредить зеркальную поверхность.
- Медь. Для металлокассет больше подойдет отожженная медь – более гибкая и пластичная. Панели из данного материала выделяются богатым внешним видом и прочностью, но не находят широкого применения из-за высокой цены.
- Алюминий и сплавы на его основе. Используемые сплавы, отличающиеся мягкостью, состоят из алюминия с добавлением марганца или магния. При сгибании необходимо придерживаться строгой технологии, чтобы избежать растрескивания металла. Стоимость готовой продукции даже выше, чем у нержавейки.
Прежде чем выбирать гибочное оборудование, следует определиться, с каким материалом вы будете работать, поскольку станки рассчитаны на определенные нагрузки и при неправильной эксплуатации их срок службы резко сократится.
Виды металлокассет
Формы и оптимальные размеры
Величина, конфигурация и цвет фасадных панелей – три составляющие, способные придать зданию уникальный вид.
Форма
Основные геометрические формы, технология производства которых отработана – это:
- квадраты;
- прямоугольники;
- ромбы;
- трапеции.
С их помощью можно создать оригинальный рисунок, особенно, если использовать цветовые решения или игру с зеркальными и матовыми поверхностями.
Размеры
Для надежности конструкции вентилируемого фасада, а также создания умеренной нагрузки на само здание, производители придерживаются определенных стандартов по толщине материалов для металлокассет. Так, толщина медных листов и из нержавеющей стали ограничена от 0,7 до 1,2 мм, оцинкованной стали – от 0,7 до 1,5 мм, а алюминия и его сплавов – от 0,8 до 3,0 мм с рекомендацией использовать не тоньше 1,5 мм для улучшения внешнего вида пластин.
Длина и ширина могут составлять любые сочетания от 100 до 3000 мм. Например, 100х400, 1200х2500 мм и так далее.
Панели из оцинковки, нержавейки или меди рекомендуется делать малых или средних размеров, поскольку вес металла усложняет транспортировку и монтаж. А вот алюминий отличается легкостью и позволяет изготавливать большие по габаритам фасадные кассеты, тем самым существенно ускоряя облицовочные работы.
Что такое металлокассета
Фасадные металлокассеты из оцинкованной стали
Металлокассета – один из видов облицовочного материала, предназначенного для внешней отделки стен дома. Кассеты могут иметь разную форму:
- прямоугольную;
- треугольную;
- трапециевидную;
- П-образную.
Стандартные размеры прямоугольных металлокассет
| Длина (мм) | Ширина (мм) |
|---|---|
| 1160 | 1160 |
| 1160 | 535 |
| 1160 | 326 |
| 535 | 535 |
| 535 | 326 |
| 326 | 326 |
| 1400 | 600 |
| 1000 | 310 |
металлические изделия определённой геометрической формы с антикоррозийным декоративным покрытием
Каждая панель оснащена загнутыми под прямым углом боковыми полочками, расположенными на всех четырех сторонах этого изделия. Металлокассеты окрашивают порошковой краской в заводских условиях. Такой метод защиты металла позволяет создать высокопрочное и устойчивое к воздействию атмосферных осадков и механических повреждений покрытие.
Для изготовления панелей используют листовую оцинкованную сталь толщиной 0,7-1,5 мм. Выбор зависит от размера кассеты. Нанесение и полимеризация краски могут быть выполнены как до, так и после изготовления панели. Для создания эксклюзивных фасадов используют медь и латунь. Такие облицовочные материалы отличаются более дорогой ценой. Особенность металлокассет – их малый вес. Это позволяет выбрать для монтажа более простую и недорогую фасадную систему.
Современные алюминиевые фасадные кассеты
При изучении материала по самостоятельной облицовке дома металлокассетами, может создастся впечатление многовариантности монтажа этих материалов. Но следует понимать, что разнообразие предложенных технологий обусловлено тем, что каждый производитель дает своей продукции и системе ее монтажа определенное название. Вариативность обусловлена именно этим фактом, а не различиями в способе установки панелей на внешние стены дома.
Цветные металлокассеты
Например, нет принципиальных отличий между вентилируемыми фасадными системами VENFAS, «Абрис», «Краспан», «Альт Фасад» и др. Есть лишь нюансы в типе используемых доборных элементов, виде и способе нанесения на металл защитного покрытия, разнообразии цветовой гаммы и фактур панелей.
Можно ли самостоятельно установить облицовку из фасадных кассет
Так как металлическая фасадная кассета предусматривает достаточно сложную конструкцию для крепления, то выполнить такие работы самостоятельно достаточно сложно
При монтаже металлического каркаса важно строго следовать всем позициям, которые предусматривает инструкция по креплению данных отделочных материалов. Даже незначительный перекос при монтаже металлической обрешетки может привести к перекосу всей конструкции вентилируемого фасада
Поэтому выполнять данные отделочные работы своими руками, не имея необходимых знаний и строительных навыков, не рекомендуется. В заключение можно с уверенностью сказать, что фасадные кассеты – универсальные материал для облицовки многоэтажных зданий, который обеспечивает надежность и эстетичный внешний вид облицовки.
Способы отделки и этапы работ
Каждый вентилируемый фасад, сооружение которого происходит при использовании кассет любой разновидности, является целостной системой.
В ее составе присутствуют следующие детали:
- металлические профили;
- уголки, они выступают как крепитель;
- ветрозащитная панель;
- крепежные детали;
- откосы с наличниками и нащельниками.
Вне зависимости от сложности конструктива здания, которое планируется облицевать фасадными кассетами, наличие вышеперечисленных составляющих позволит сделать работы в минимальные сроки.
Установку изделий возможно выполнить двумя методами:
- скрытый крепеж;
- видимый крепеж.
Видимый монтаж специалисты считают наиболее простым по технике выполнения работ. Конфигурация каждого отдельного элемента включает в себя своеобразные отогнутые края со специальным отверстием. В него вкручиваются саморезы, фиксируя изделие на профиле. Такая техника позволяет в случае необходимости заменить пришедшую в негодность деталь, не демонтируя всю конструкцию. Именно отгибающиеся части кассеты отвечают за фиксацию всей детали. Для работ использовать какое-либо оборудование нет необходимости.
Скрытый крепеж по своей технологии немного сложнее, чем описанный выше вариант. Но за счет применения данного способа,, на фасаде здания образуется ровная поверхность из кассет, где визуально не просматриваются соединительные швы между элементами и детали, используемые для монтажа и фиксации. Исходя из варианта крепления фасадная панель может несколько отличаться по своей конфигурации, а именно деталь будет содержать только одну отогнутую сторону. На этой части кассеты присутствует кромка. Ее задачей является фиксация верхнего и нижнего элемента друг с другом.
Работы по облицовке стен здания фасадными кассетами включают следующие шаги:
В первую очередь на основание дома устанавливается обрешетка из профиля. Она имеет ячеистый тип. Если выполнить грамотные расчеты высоты профилей, можно обеспечить хорошее вентиляционное пространство между стеной и облицовочным материалом.
- В случае необходимости между обрешеткой располагается теплоизоляционный материал. Большая часть строителей рекомендуют применять для этих целей минеральную вату, поскольку она обладает плотной текстурой сверху и пористым внутренним слоем. Помимо этого, в ходе выполнения работ по внешней отделке фасада дома необходимо позаботиться о качественной ветровой защите. Для этого прокладывается еще один дополнительный слой теплоизоляционного материала. Выполняет эту функцию ткань мембранного типа. Именно она сможет сохранять долгое время тепло и защищать нижний слой материала от попадания влаги. Все материалы прикрепляются к обрешетке дюбелями.
- После вышеперечисленных действий следует приступить к укладке гидроизоляции для здания.
- Последним этапом станет монтаж специального каркаса, на который будет выполняться крепление фасадных кассет.
