Расчет вентилируемого фасада
Расчет основывается на выполнении прочностных и теплофизических расчетов и включает в себя:
- определение напряжений и прогибов конструктивных элементов (профилей и кронштейнов);
- проверку узлов крепление вентфасада (в тесте учитываются статическая нагрузка, двустороннее обледенение, ветровая нагрузка);
- расчет влажности, воздухопроницаемости с учетом величины зазора и вида теплоизоляционного материала.
Расчет вентфасада может быть выполнен только специалистом на основании рекомендаций производителей навесных систем, с использованием компьютерных программ. Это обусловлено тем, что к вентилируемым фасадам домов выдвигаются повышенные требования к несущей способности, подвижности узлов, устойчивости к коррозии.
Примечание. Система вентилированного фасада не монтируется на домах, построенных из ячеистых бетонов (исключение конструкционный пенобетон, у которого плотность более 800 кг/м.кв), пустотелого кирпича и т.п. материалов малой жесткости.
До начала работ по обустройству вентилируемого фасада частного дома нужно подготовить: перфоратор, шуруповерт, отвес, строительный уровень, молоток, болгарку, стремянку, строительный степлер, перчатки, защитные очки.

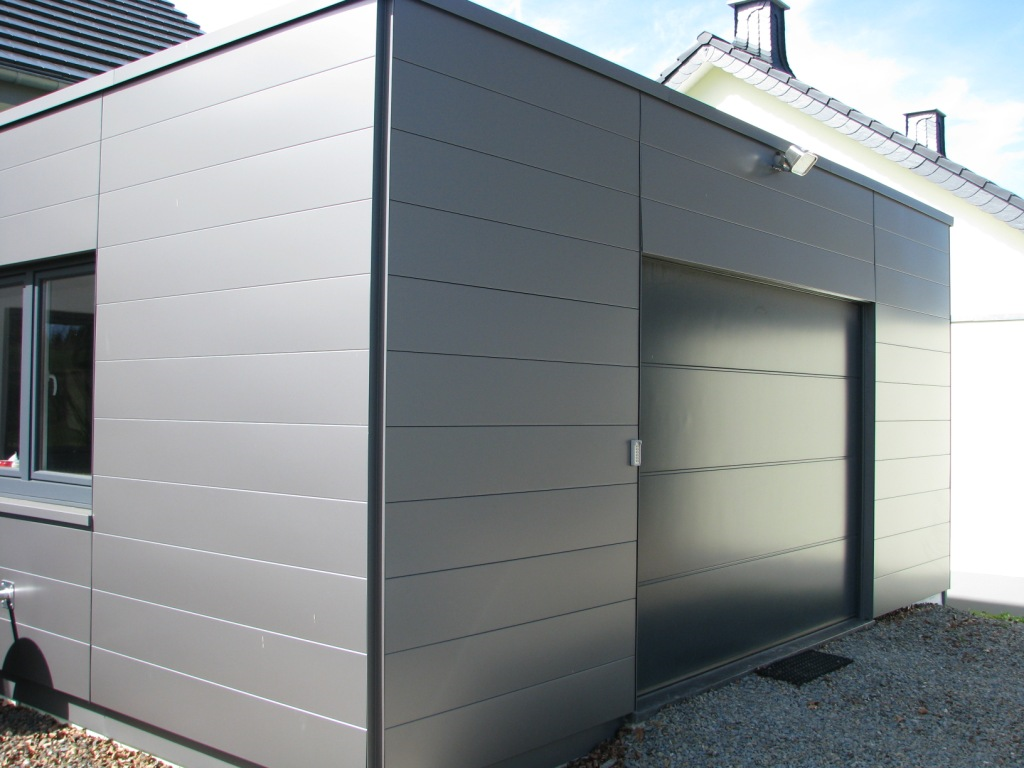

Алюминиевые композитные панели
Алюминиевые композитные панели (АКП) — строительный облицовочный композитный материал. Панели состоят из двух предварительно окрашенных алюминиевых листов толщиной до 0,5 мм, между которыми располагается средний слой – полимерная композиция на основе полиолефинов.
Интегрируясь в единую структуру, исходные материалы позволяют получить готовую панель, обладающую принципиально иными свойствами, чем свойства исходных компонентов в отдельности. Алюминиевая композитная панель, в силу особых свойств, может служить как отделочным, так и конструктивным материалом.
Как правило, тонкие АКП толщиной 3,0 мм с алюминиевой стенкой 0,21-0,3мм применяются для отделки и оформления интерьеров и для производства рекламных конструкций, наружной рекламы, а также в создании малых архитектурных форм. Панели толщиной 4,0 мм и более и с алюминиевой стенкой 0,4 мм предназначены для облицовки фасадов зданий и сооружений различных по своему назначению.
Основное применение АКП:
- наружная облицовка в фасадных системах с использованием технологии вентилируемого фасада общественных, промышленных и жилых высотных зданий;
- внутренняя отделка помещений с моющейся, износостойкой облицовкой в общественных местах (аэропорты, железнодорожные станции, больницы, рестораны и т. п.),
- конструкционный материал для изготовления рекламных конструкций наружной рекламы (вывески, лайт-боксы, транспортные и рекламные указатели);
- конструкционный материал для изготовления элементов брендинговой рекламы, торгового и выставочного оборудования, выставочных павильонов.
Алюминиевые композитные панели предполагают возможность гиба композитного листа с минимальным радиусом закругления. Минимальный радиус сгиба листа АКП равен толщине слоя, умноженной на коэффициент (1,5 – при сгибе поперек прокатки, 2 – при сгибе вдоль прокатки листа. Помимо гиба под углом, АКП подвергают вальцовке с использованием полированного пуансона с прокладкой, исключающие царапание алюминиевой композитной панели.
Для вертикального и горизонтального разрезания панелей может использоваться циркулярные пилы с максимальной скоростью резки 5500 об/мин, максимальной подачей 30 м/мин и пилой диаметром 200-350 мм, а также точные рамные пилы. Для разрезания панелей можно использовать гидравлические резаки типа «гильотины» с усовершенствованной технологией резки.
Общая толщина панели — от 2 до 6 мм. Наиболее часто используемые толщины 3 и 4 мм. Масса панелей составляет от 5.5 до 7.8 кг на квадратный метр, коэффициент линейного теплового расширения — 7·10 −6 /°C.
Основное преимущество облицовки алюминиевыми композитными панелями — долговечность лакокрасочного покрытия, практически неограниченный выбор цветов при заказе промышленных партий.
Алюминиевые композитные панели не являются теплоизолирующими материалами. Напротив, параметры внутреннего полимерного листа подобраны так, чтобы обеспечить достаточно эффективный теплообмен, выравнивающий температуры наружного и внутреннего листов алюминия (в противном случае при нагреве на солнце возможна деформация пластин). Во избежание появления «мостиков холода» между кронштейнами монтажных направляющих и несущей стеной используются терморазрывные прокладки (из пластика или паронита).
Огнестойкость панелей зависит от конкретной модификации. Трудногорючие композиты получаются в результате высокомолекулярного соединения полиолефинов и специальных добавок – антипиренов. Задача антиперенов – предотвращать не просто возгорание компаунда или изготовленного с помощь него изделия, но и предотвращать распространения пламени. Процентное содержание антиперена в материале зависит от области применения композита и требований заказчика. Трудногорючие композиты применяются в качестве среднего слоя алюминиевых композитных панелей, применяемых для облицовки вентилируемых фасадов жилых зданий высокой этажности и зданий специального назначения.
Отличительные преимущества навесного вентилируемого фасада
Широкая популярность навесных вентилируемых фасадов для частного дома и многоэтажных зданий вызвана рядом отличительных преимуществ отделки. Установка системы выполняется быстро и просто. Поскольку при проведении работ отсутствуют мокрые процессы, отделка может производиться в любой период года. Защитно-декоративная конструкция преимущественно имеет небольшой вес, благодаря чему исключается создание дополнительной нагрузки на несущие элементы здания. Система вентилируемого фасада способствует продлению эксплуатационного периода службы сооружения, который в среднем составляет 50 лет.
Установка системы вентилируемого фасада выполняется быстро и может производиться в любой период года
В составе вентфасада присутствует изоляционная прослойка, которая способствует созданию благоприятного микроклимата внутри помещений, улучшая тепло- и звукоизоляционные характеристики несущих стен. Это одновременно приводит к снижению затрат на эксплуатацию объекта в части кондиционирования, вентиляции и отопления. Вентиляционный фасад обеспечивает надежную защиту металлических элементов здания от коррозии.
Другие достоинства и недостатки вентилируемого фасада
Для монтажа навесного вентилируемого фасада не требуется выполнения специальной подготовки стен. Достаточно устранить существенные дефекты поверхности, заделать видимые трещины. Выравнивание стен не производится, поскольку корректировка обычно осуществляется на стадии монтажа подсистемы. Технология вентилируемого фасада может использоваться как на вновь возведенных сооружениях, так и при выполнении реконструкции старых зданий с целью остановки их дальнейшего разрушения от воздействия влаги, ветровых нагрузок и других негативных факторов.
Стоит помнить, что ошибки в установке вентфасада становятся причиной снижения жаростойкости стен, антикоррозионной защиты и нарушения вентиляции
Фасад не нуждается в выполнении периодического ремонта за исключением замены декоративного слоя в результате его механического повреждения. Отделка отличается простотой ухода, предполагающего простое очищение поверхности под напором воды. Разнообразие цветовых и видовых вариантов предоставляет возможность оформить экстерьер здания в любом архитектурном направлении.
Следует помнить, что неправильная технология монтажа вентфасада может преимущества превратить в недостатки. Ошибки в установке становятся причиной снижения антикоррозионной защиты, нарушения вентиляции и жаростойкости стен. Неправильно организованная подсистема может привести к возникновению свиста при сильном ветре.
При выполнении работ особое внимание уделяется правильности крепления, прочности и надежности крепежных элементов, ширине шага системы. Технические характеристики здания и безопасность для окружающих будут зависеть от подобранных материалов, которые должны соответствовать главным параметрам конструкции
Виды вентилируемых фасадов
Теперь стоит выбрать подходящее изделие, которое будут обеспечивать защиту внешних поверхностей, создаст комфортное проживание внутри помещений. Стоит выделить самые лучшие вентилируемые фасады виды, выполненые из разных материалов. Чтобы надежными были вентилируемые фасады материал должен быть качественным.
Алюмокомпозитные материалы
Вентиляция из этого материала на данный момент пользуется большим спросом, и все потому, что данные изделия обладают целым рядом положительных качеств:
- длительный срок службы — изделия из этого типа материала могут простоять свыше 50 лет;
- это материал не подвержен коррозийным воздействиям;
- благодаря небольшому весу их достаточно просто и легко устанавливать. Кроме этого в дальнейшем они не будут оказывать нагрузку для стены;
- обладает шумоизолирующими и антивибрационными свойствами;
- монолитный компонент из алюмокомпозитного материала обладает высокой прочностью;
- благодаря хорошей гибкости, из этого материала можно сделать различные криволинейные формы.

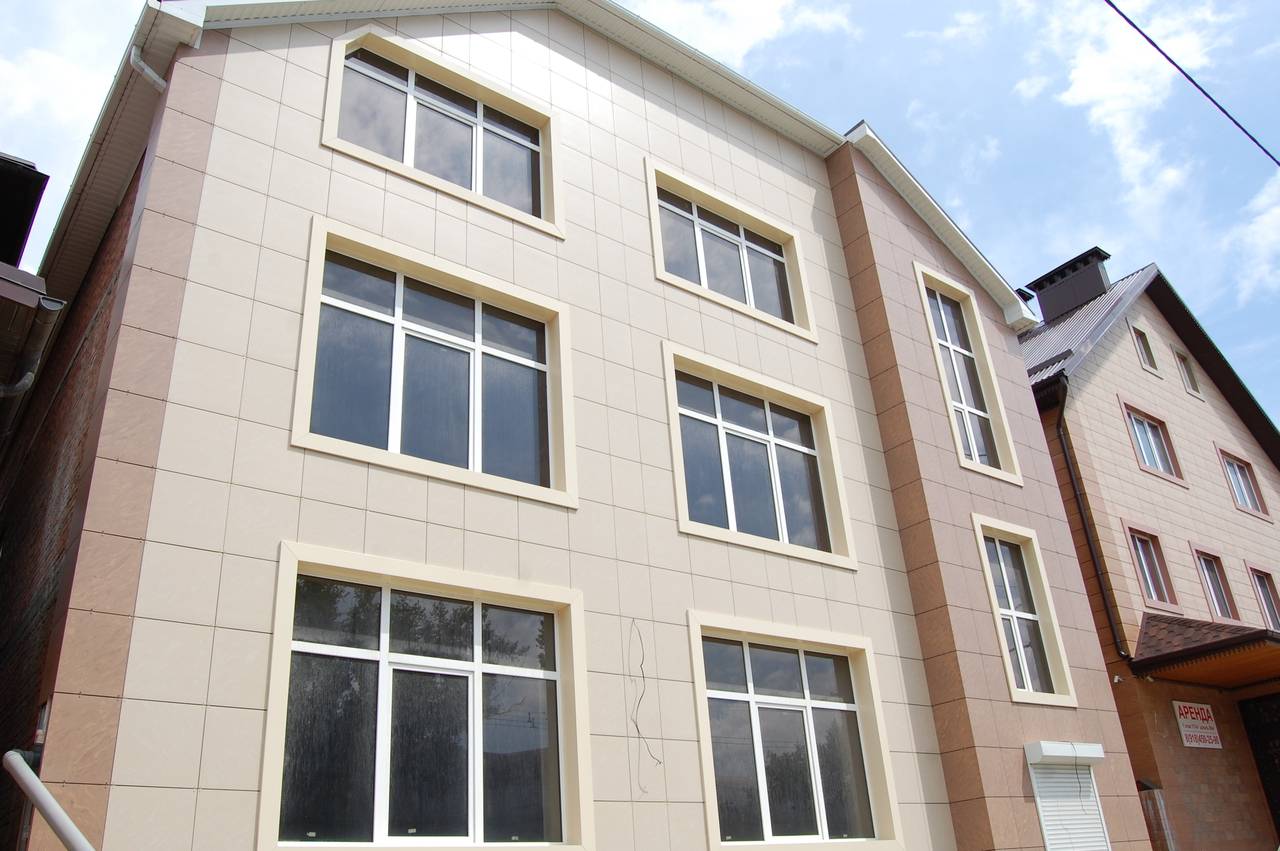

Керамогранит
Керамогранит — широко применяется в различных строительных работах. Монтаж вентилируемого фасада из керамогранита имеет целый достоинства
- изделия имеют низкий уровень водопоглащения, поэтому воздействия атмосферных осадков не вызывают ухудшения качеств внешних стен строений;
- обладают высокой морозостойкостью;
- не подвергаются влиянию бытовой и атмосферной химии;
- высокая устойчивость к загрязнениям;
- вентиляция обладает экологичностью.
Металлические кассеты
Вентилируемый фасад из металлокассет монтируется из оцинкованного стального материала, который грунтуется и окрашивается. Монтаж вентилируемых фасадов в виде кассет производится на оцинкованную поверхность, на которой присутствует большое количество элементов, по этой причине процесс установки весьма трудоемкий.
К положительным качествам относят следующие критерии:
- его можно применять для домов даже из дерева, потому что сооружение этого вида обладает высокой пожаробезопасностью. Кассеты разрешено устанавливать на сооружениях и больших зданиях. Также вентилируемые фасады для коттеджей станут самым подходящим вариантом облицовки;
- кассеты имеют высокую устойчивость к постоянным перепадам температуры;
- большой ассортимент расцветок и оттенков, которые придадут красивый вид.
Несмотря на наличие положительных качеств, вентилируемый фасад оцинкованной стали имеет негативные стороны – кассеты требуется периодически окрашивать, весьма сложный процесс установки из-за наличия большого количества элементов.

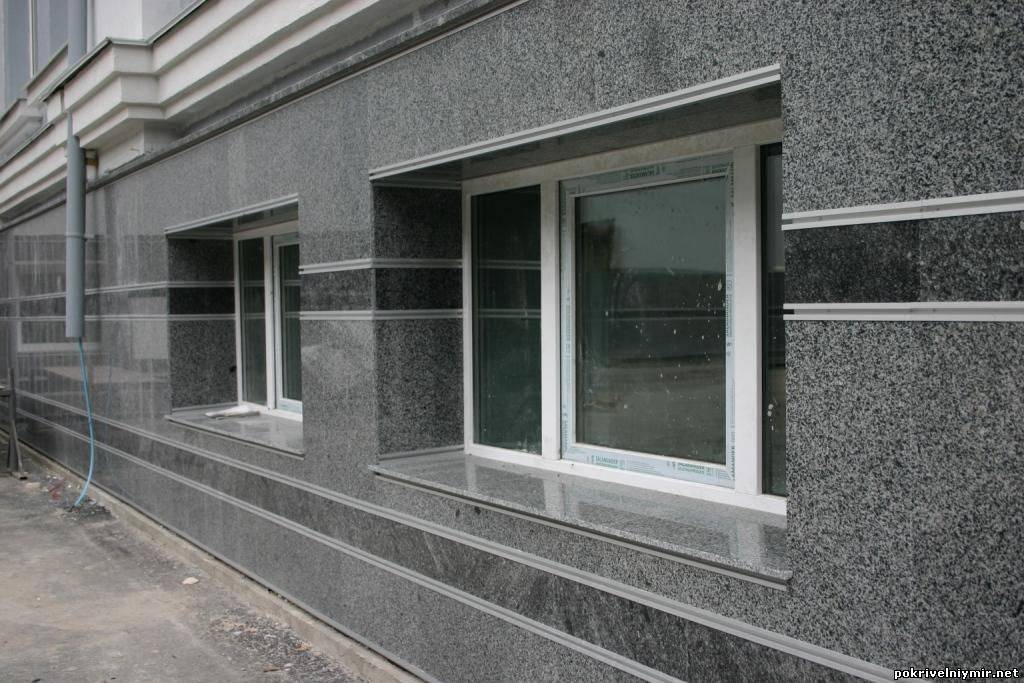

Натуральный камень
Конструкции из натурального камня пользуются большим спросом, это связано с их красивым и уникальным внешним видом. Но в связи с тем, что эти изделия имеют высокую стоимость, их применяют многие большие компании для облицовки больших зданий и сооружений.
Изделия из натурального камня обладают целым рядом положительных качеств:
- прочность;
- долговечность — конструкции из натурального камня смогут прослужить вечно;
- обладает высочайшей устойчивостью к осадкам;
- природный материал не оказывает негативного воздействия на здоровье, не выделяет токсичных веществ.
Клинкерная плитка
Вентилируемый фасад из клинкерной плитки выглядит красиво, необычно. Клинкерная плитка позволяет имитировать кладку кирпича, при этом она превосходит ее по энерго эффективности. Кроме этого клинкерная плитка не подвергается деформационным процессам здания, она не изменяет форму, не разрушается и не трескается. Клинкерная плитка станет прекрасным облицовочным материалом для жилых строений, подходит для крепления на дома из бруса.
Деревянный материал
Вентилируемый фасад из дерева обладает целым рядом положительных качеств:
- обеспечивает высокое утепление;
- устраняет различные дефекты стены, которые ярко выделяются;
- создает дополнительную прочность всего сооружения;
- обладает звукоизоляционными свойствами;
- повышает срок службы всего строения.
Деревянный фасад состоит из следующих частей – из слоя утеплителя, влагозащитной мембраны, вентиляционного зазора, финишного декоративного облицовочного слоя.
Этапы установки
Монтаж полистиролового утеплителя
Монтаж вентилируемых алюминиевых панелей можно выполнять в любое время года. Стенки сооружений не нуждаются в долгих приготовлениях. Особая крепежная технология спокойно скрывает все дефекты несущего основания. При установке необходимо пройти следующие этапы:
Монтаж крепежных кронштейнов. После того как будут выставлены вертикальные крайние и горизонтальная стартовая черты на стенках, выполняют разметку под кронштейны. Расстояние между кронштейнами по вертикали варьируется от 75 до 100 см. Точная дистанция зависит от массы панелей из алюминия. Расстояние между материалом по горизонтали обусловливают габариты плит. Кронштейны монтируют на термоизоляционную прокладку. Закрепление выполняется посредством анкерных болтов, которые соответствуют по длине и диаметру. Вместе с этим закрепляют стартовый профиль и монтируют боковые откосы и внешние отливы вокруг проемов окна.
Монтаж слоя утепления. Снизу укладывание теплоизоляционного материала выполняется с опорой на изначальный горизонтальный профиль. Между компонентами не допускают зазоров. Если необходимо, подгоняют плиты подрезанием. Они должны примыкать к кронштейнам плотно. Маты выкладывают с отстранением на половину длины стороны и фиксируют временно с помощью 2 зонтичных дюбелей из пластика. Сверху утеплитель покрывают ветро- и влагозащитной мембраной, полотна которой монтируют внахлест. Обязательно проклеивают швы. Далее через утеплитель и мембрану сверлят отверстия в стенке и закрепляют дополнительно конструкцию зонтичными дюбелями – по 3 штуки на каждую плиту.

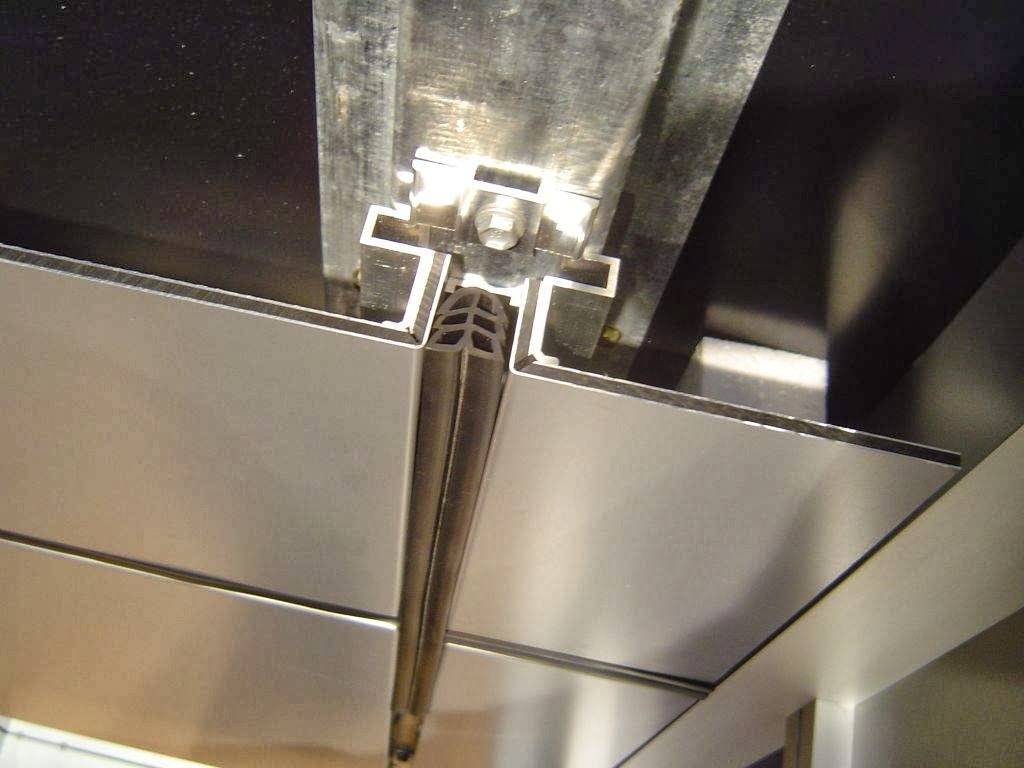

Монтаж несущих профилей из алюминия. Из вертикальных и горизонтальных профилированных компонентов собирают несущий каркас. Их прикрепляют к кронштейнам на стенке. Фиксация и монтаж элементов выполняют после скрупулезного обмера горизонтальности и вертикальности положения и соблюдения плоскости. Допустимая погрешность составляет не больше 0,2 см на 10 м. Между отрезками должен быть термокомпенсационный зазор в 10 мм. Масса облицовки выдерживает слой профилей обрешетки. После всех работ проводится тестирование конструкции на жесткость и прочность.
Монтаж отделочных материалов. Декоративные панели для фасадов монтируют на несущий каркас согласно запросам к креплениям и дизайнерскому проекту. С этой целью используются особые метизы, фиксирующие вертикальную отделку. Установка фасадов из алюминия начинается снизу с опорой на первоначальный профиль. Между компонентами оставляются температурные швы и зазоры
Особенно важно правильно закреплять угловые облицовочные элементы.
Теперь вы знаете, как монтируются вентилируемые фасады из алюминия.
Составляющие вентилируемого фасада
Конструктивно вентилируемый фасад напоминает сэндвич, состоящий из разных прослоек.
Суть в следующем:
- на основу монтируется обрешетка;
- укладывается утеплитель;
- укладывается ветрозащитный мембранный слой, который также послужит гидроизоляцией;
- после монтируется еще одна обрешетка, на которую устанавливается финишная облицовка.
Между утеплителем и внутренней стороной облицовки есть воздушная прослойка, за счет этого утеплитель не напитывается влагой и дольше сохраняет свои теплоизоляционные свойства. Воздух свободно циркулирует, так что конденсат убирается со всех частей конструкции, что предотвращает коррозию и гниение.
Подобная система используется чаще всего для облицовки высотных офисных сооружений. В статье мы рассмотрим, как облицевать фасад многоэтажного здания.
Инструкция по монтажу
Установка АКП начинается с монтажа обрешетки, или, как ее чаще называют, подсистемы. Потребуется образовать несущую конструкцию, каркас из специализированных металлических деталей, который образует систему планок, образующих ровную плоскость.
- Прежде всего, надо сделать разметку на стене. Будут отмечены места установки кронштейнов, прикрепляемых непосредственно к стене.
- Вертикальные ряды кронштейнов размечаются по 45-50 см друг от друга.
- Расстояние между соседними кронштейнами по горизонтали напрямую зависит от размера облицовки.
- Кронштейн состоит из двух частей, одна из них крепится на стену, вторая — подвижная, она служит для крепления несущего профиля и, одновременно, для настройки ровной плоскости системы. Таким образом компенсируются все неровности стен, которые могут помешать ровной установке обшивки. Крепление кронштейна на стену осуществляется анкерным дюбелем, через поролоновую прокладку, служащую для исключения образования мостика холода.
ОСТОРОЖНО!
Крайние ряды кронштейнов размечаются не менее, чем за 15 см от края стены.
Плюсы и минусы вентилируемых фасадов из стеклопанелей
Подытожим информацию о вентфасадах из стеклопанелей перечислением плюсов и минусов технологии.
Плюсы:
- уникальный внешний вид (остекленные фасады выглядят эффектно), стеклопанели дают свободу творчества дизайнерам (можно создать фасад любой формы – выпуклый, вогнутый, криволинейный);
- со временем остекленный вентфасад не утрачивает свой презентабельный внешний вид;
- панорамное остекление визуально увеличивает внутреннее пространство, также увеличивается уровень освещения;
- не требуют особого ремонта (более 30 лет без ремонта), эксплуатационные расходы невысоки;
- избавиться от загрязнений легко – мойку стекол проводят пару раз в год;
- современные стеклопакеты отличаются прочностью, хрупкими их не назовешь (чтобы разбить такое стекло, придётся приложить максимум физических усилий), что позволяет говорить о долговечности фасада – служат 50 и более лет;
- есть возможность добиться снижения затрат на отопление – применив профиль с термовставкой (из полимерного утеплителя) и стеклопакеты.
Минусы:
- применить технологию вентфасада из стеклопанелей можно не везде – из-за особенностей здания и климата, из-за сложности монтажа (потребуются услуги профессионалов – проектировщиков, строителей);
- высокая цена комплектующих (прибавим к этому стоимость услуг специалистов и получим дорогостоящий проект).
Несмотря на всю сложность монтажа и задач, поставленных перед проектировщиком, вентилируемые фасады из стеклопанелей всё чаще применяют в городской архитектуре и частном домостроении. Владельцы зданий приходят к выводу, что уникальный внешний вид стоит больших затрат. И поэтому отдают предпочтение данной технологии.
Монтаж вентилируемых фасадов
Технология устройства навесного фасада подразумевает выполнение работ последовательно в несколько основных этапов:
1 этап – подготовительный
Подготовка поверхности стены
Степень ровности стены не принимается во внимание. Главное, чтобы не было сильно выступающих элементов, а также сильно поврежденных участков
Обязательным является нанесение грунтовки на поверхность стены.
Нанесение разметки на стену
Шаг разметки определяется видом теплоизоляционного материала. К этому виду работ нужно относиться ответственно, т.к. она определяет качество установки каркаса и общий вид фасада.
Монтаж кронштейнов
В обозначенный местах крепятся кронштейны с применением анкеров, обработанных средствами против коррозии или оцинкованными. Для анкера перфоратором готовится углубление, диаметр которого равен диаметру дюбеля, а глубина на 5 мм. больше. Между стеной и кронштейном устанавливается паронитовая прокладка.
Совет: анкерные дюбеля не устанавливаются в кладочный шов. Минимальное расстояние от края стены составляет 100 мм.
Способ установки кронштейна для вентилируемого фасада

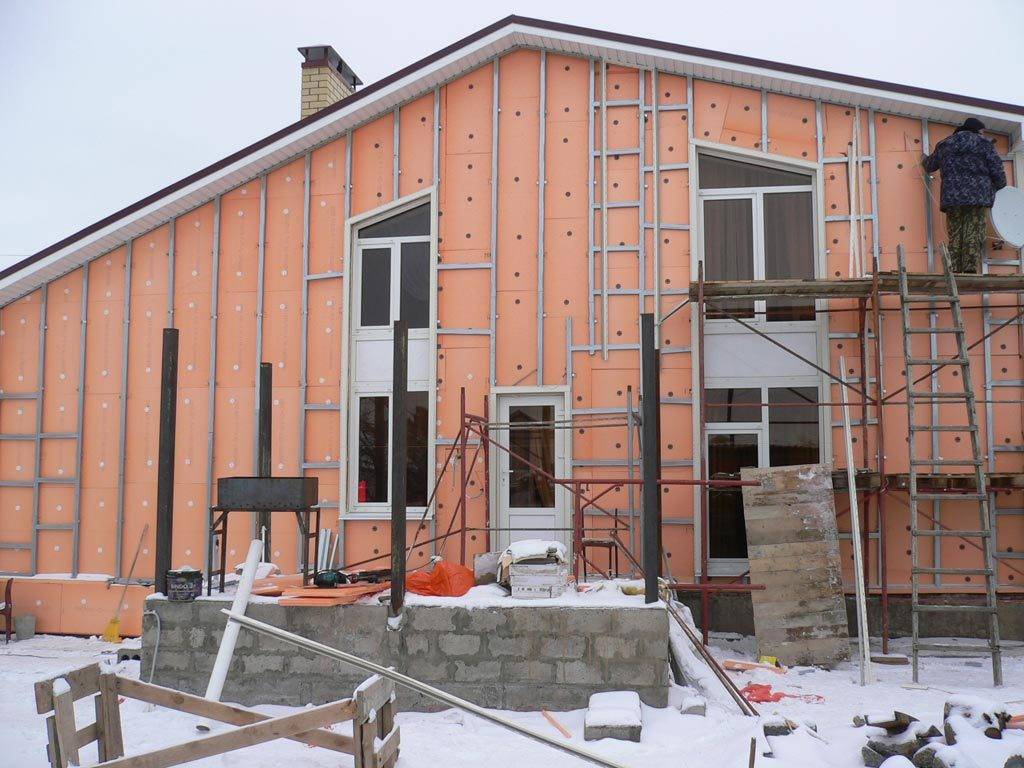

Монтаж теплоизоляционного материала
Утеплитель лучше использовать в плитах. Плиты устанавливаются между направляющими профилями так, чтобы не было зазоров.
Крепление утеплителя выполняется в зависимости от его вида. Для ваты – это дюбель-зонтик. Расход – минимум 5 шт. на лист.
Монтаж утеплителя для навесного вентилируемого фасада
При утеплении в два слоя, второй слой утеплителя укладывается со смещением на первый. В этом случае первый лист крепится двумя дюбелями-зонтиками, а второй – пятью.
Совет. При использовании материалов разной плотности, их устанавливают в порядке уменьшения теплопередачи.
Монтаж пленки
Пленка ветробарьера или её более эффективный аналог диффузионная мембрана монтируется горизонтально. Работы ведутся снизу-вверх, соблюдая требования к наличию вертикальных и горизонтальных перехлестов в 100-150 мм. Место стыка закрепляется строительным степлером
Важно правильно ориентировать пленку. Уложенная не той стороной, она не будет выполнять свои функции
Смещение утеплителя при монтаже навесного вентфасадаСовет. Пленку рекомендуется прижимать бруском или профилем из металла, чтобы защитить её от ветровой нагрузки.
Монтаж направляющих профилей
С помощью профиля формируют каркас для установки облицовочного материала. В подавляющем большинстве случаев направляющий профиль монтируют горизонтально, а первым устанавливается угловой профиль.
Перед тем как приступить к монтажу облицовочного материала, правильность каркаса проверяется по приведенной ниже таблице.
3 этап – завершающий
Финишная отделка
Монтаж облицовочного материала выполняется в соответствии с требованиями производителя.
Обычно работы выполняются снизу-вверх. Фиксируется облицовка на профиле с помощью метизов. Для сайдинга – это «блошки», для блок-хауса – саморез по дереву, для более тяжелых материалов – специальные кляймеры. Инструкция по креплению прилагается производителем материала. При этом наличие щелей и просветов не допустимо. Устранить их можно с помощью специальных накладок.
Более сложной является технология монтажа металлокассет и плит из керамогранита. Т.к. для их крепления применяется несколько видов кляймеров: концевые, поворотные, дистанционные. Чтобы выполнить установку правильно нужно иметь навыки монтажа.
Также своей спецификой отличается отделка клинкерным кирпичом. Его монтаж выполняется путем обустройства гибкой связки с несущей стеной, а для строительства стены из клинкерного кирпича предусматривается заливка дополнительного фундамента.
Кладка кирпича с воздушным зазором
Отдельным направлением в сфере устройства навесных вентилируемых фасадов является использование перфорированных фасадных панелей.
Фасадная панель с перфорацией не требует наличия вентиляционного зазора, т.к. она пропускает воздух и пар, при этом задерживает воду.
В случае монтажа систем подобного рода выдвигаются особые требования к утеплителю. Он должен иметь защитное покрытие.
Последним штрихом в монтаже облицовочного материала является декорирование углов и откосов доборными планками.
Видео: вентфасад из клинкерной плитки
Типы популярных фасадных панелей
- Керамогранитные плиты – применяются на больших фасадах, цоколях и входных группах. Применяются с утеплителем или без него. Крепятся на металлический каркас при помощи специальных кляммеров. Служат до 60 лет, не выцветают. Эти плиты тяжелее других отделочных материалов, поэтому на высотных зданиях монтируются на усиленную подсистему. Ее параметры можно рассчитать с помощью специального калькулятора.
- Композитные панели – представляют собой алюминиевые кассеты, которые вырезают и загибают из листа композитного материала. Стандартные размеры листа различны для каждой толщины. Так для листа толщиной 3мм – 1,5*4м, для листа толщиной 4мм- 1,25*2,5. Обладают небольшим весом порядка 7кг на 1м2, гибкостью и разнообразием вариантов расцветки. Такие навесные панели обеспечивают защиту стен от агрессивных природных воздействий. В основном применяются на промышленных зданиях, торговых центрах, и в качестве отделочного материала жилых домов.
- Фиброцементные плиты – отличаются особой прочностью и долговечностью. Изготавливаются в различных цветах.
- Натуральный камень – применяется для отделки цоколя зданий, или же в качестве облицовочного материала крупных, муниципальных зданий. В отличии от керамогранита такой материал тверд и более устойчив к ударам.
- Керамогранитные плиты, применяются на цоколях и входный группах
- Композитные панели защищают стены зданий от природных воздействий
- Натуральный камень, такой материал более устойчив к ударам
- Фиброцементные плиты, более прочные и долговечные
